Характеристики:
Страна
Тайвань (Китай)
Артикул товара
PLH-40
Код
075-057
Количество контактов
40
Шаг, мм
2.54
Материал контактов
медный сплав, покрытый золотом
Материал изолятора
нейлон-6Т, усиленный стекловолокном UL94 V-0

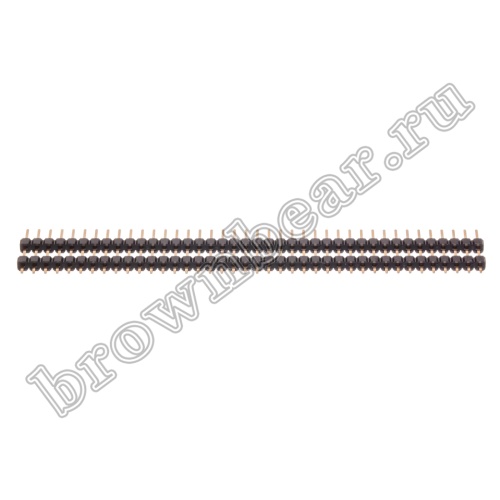

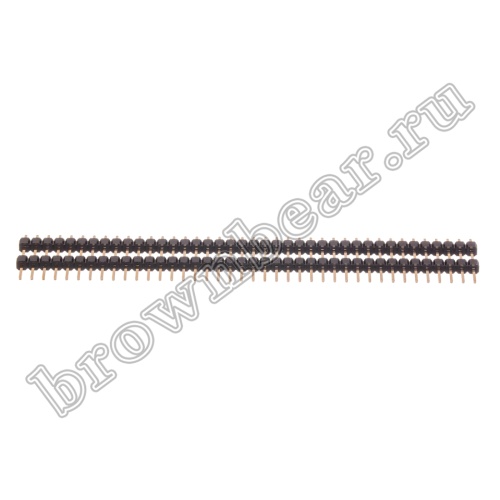

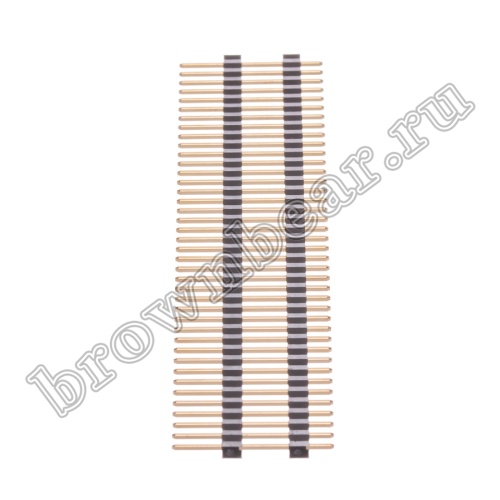

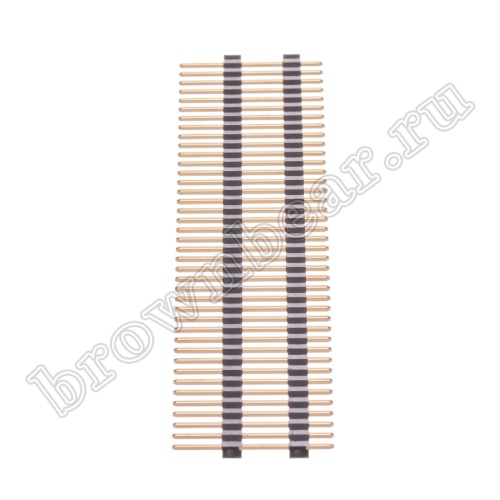

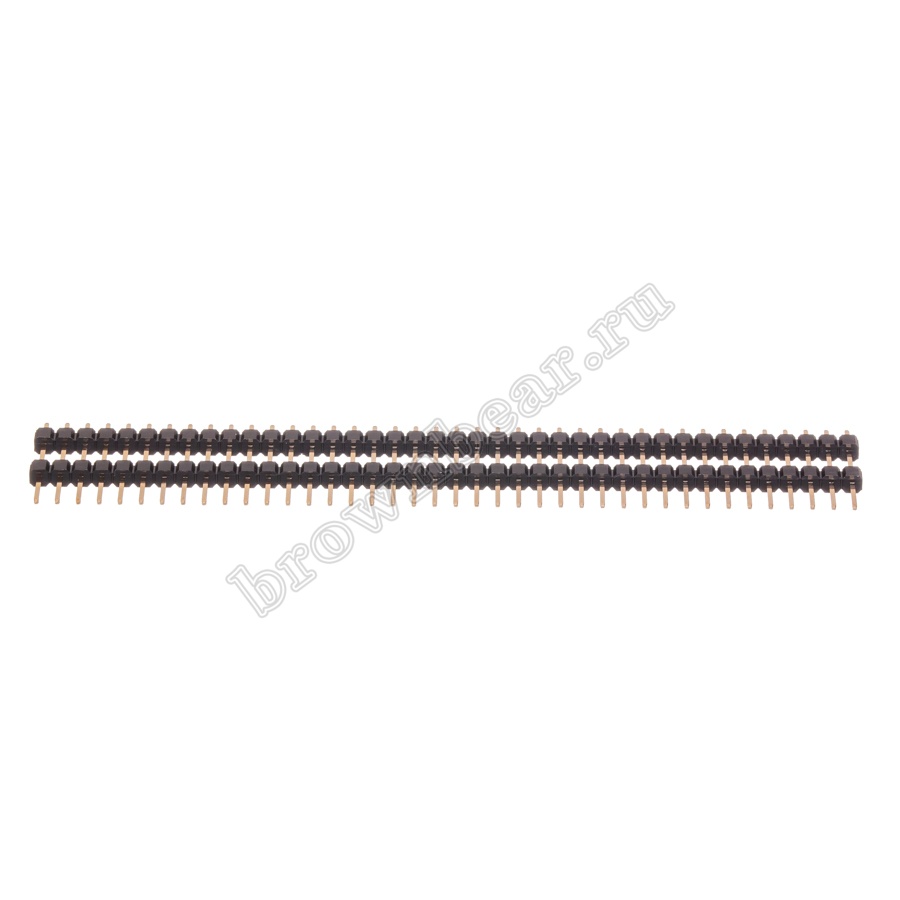

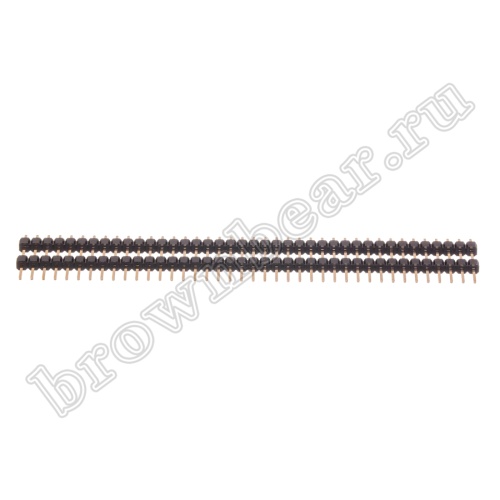

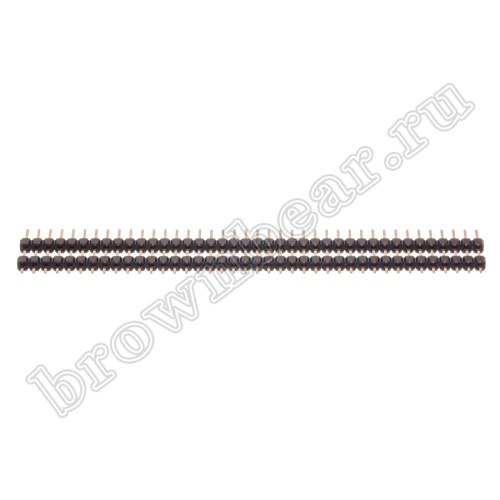

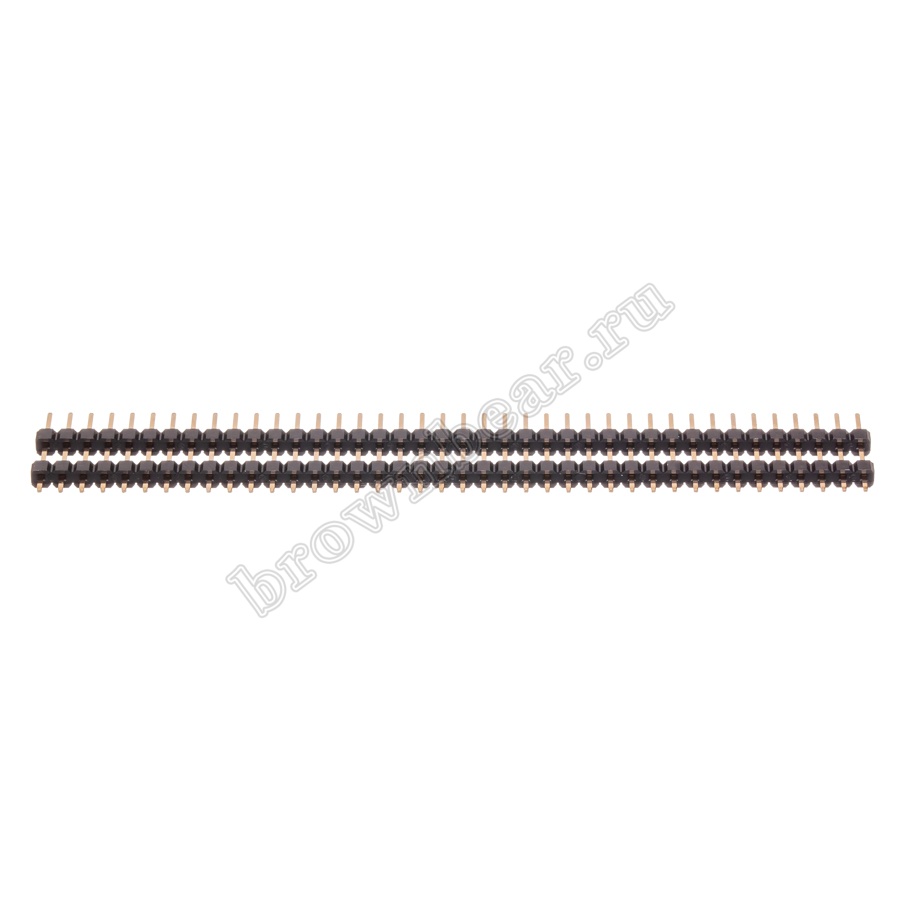

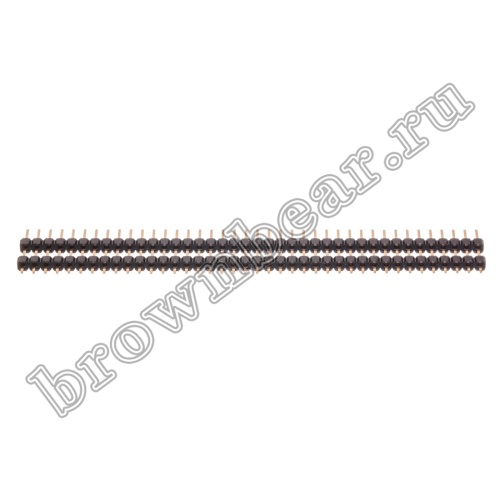

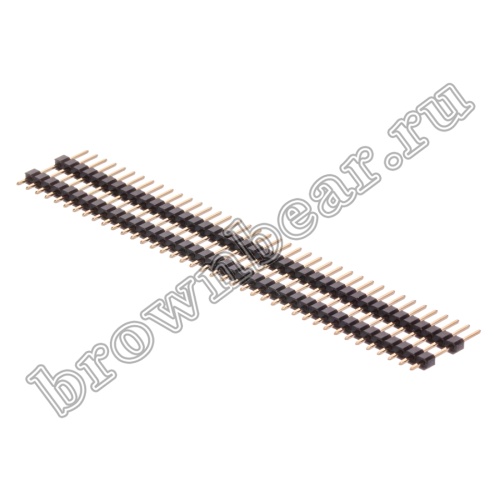

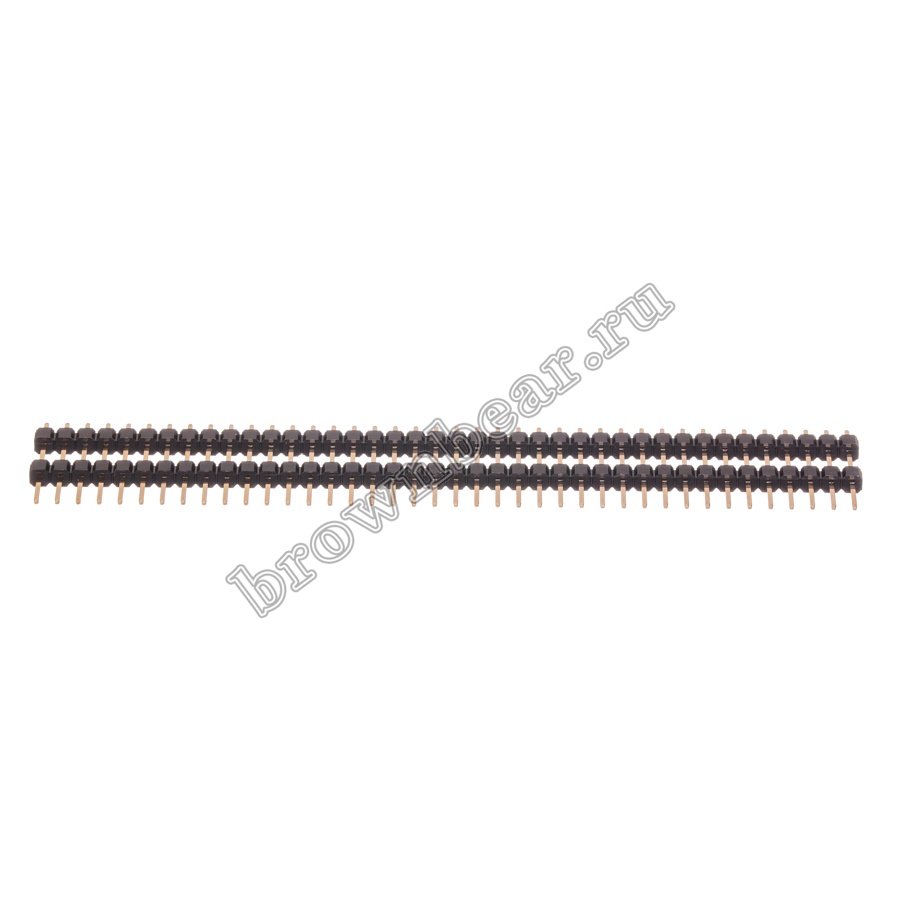

Разъём штыревой на плату 40 контактов, однорядный, с шагом 2,54 мм, прямой, два ряда изолятора.

Описание товара

Разъёмы штыревые на плату представляют собой линейку контактов квадратного профиля в один, два или три ряда, проходящие через пластиковый изолятор. Для улучшения токопроводности контакты покрыты золотом. Используются разъёмы штыревые для межплатных соединений и соединений типа плата-кабель, с максимальным рабочим напряжением 200B. Наиболее популярные разъёмы штыревые с шагом 2,54 мм.

PLH-40 – разъём штыревой, один ряд 40 контактов, шаг 2.54 мм. Второй ряд изолятора обеспечивает фиксацию контакта в гнезде PBS на второй плате. Устанавливается вертикально относительно платы. Конструкция изолятора позволяет разломить соединитель и использовать нужное количество контактов. Для замыкания двух соседних контактов разъёма штыревого используется специальная перемычка – джампер.

Ответными частями на кабель для разъёмов штыревых PLH являются однорядные гнёзда BLS.

Ответные части на плату – однорядные гнёзда PBS.

Характеристики

Страна Тайвань (Китай)
Артикул товара PLH-40
Код 075-057
Разъём штыревой соединитель
Тип контактов вилка
Установка на плату
Количество контактов 40
Шаг, мм 2.54
Тип исполнения однорядный
Способ монтажа пайка
Материал контактов медный сплав, покрытый золотом
Материал изолятора нейлон-6Т, усиленный стекловолокном UL94 V-0
Предельный ток, А 3
Предельное напряжение, В 1000 АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 500
Сопротивление контакта (не более Ом) 0.02
Допустимые температуры от -40 до 105 °C
Вес, кг 0.00483

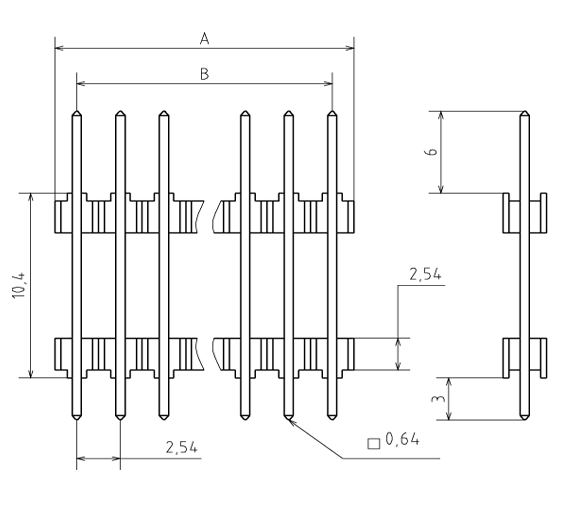

Схема изделия

A = N * 2.54
B = (N - 1) * 2.54
N - количество контактов в ряду
