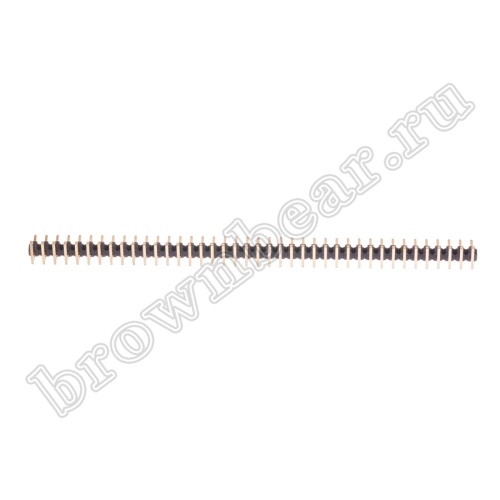

Разъем штыревой однорядный на плату, 1х40, шаг 2.54мм, угловой, тип 2 PLS-40R-2 купить в интернет-магазине «Бурый Медведь»

Пн-Пт: с 10:00 до 18:00
Сб, Вс: выходной

0
0
0 В корзине пока пусто
Характеристики:
Страна
Тайвань (Китай)
Артикул товара
PLS-40R-2
Код
075-075
Количество контактов
40
Шаг, мм
2.54
Материал контактов
медный сплав, покрытый золотом
Материал изолятора
нейлон-6Т, усиленный стекловолокном UL94 V-0

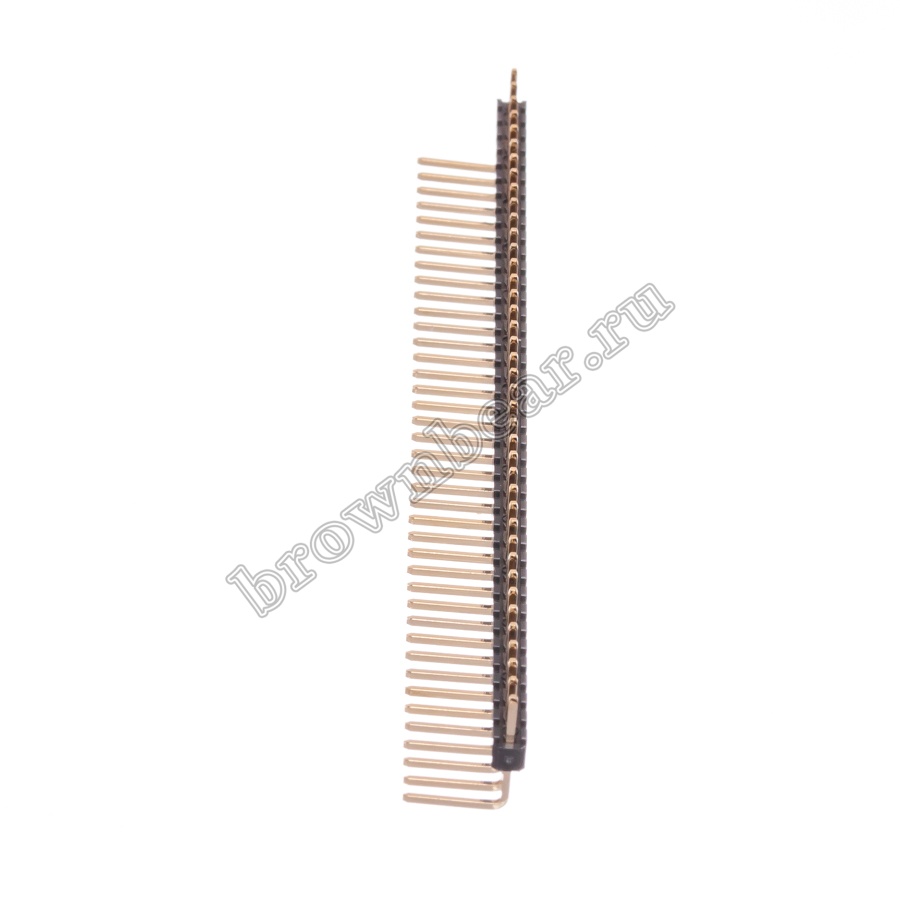

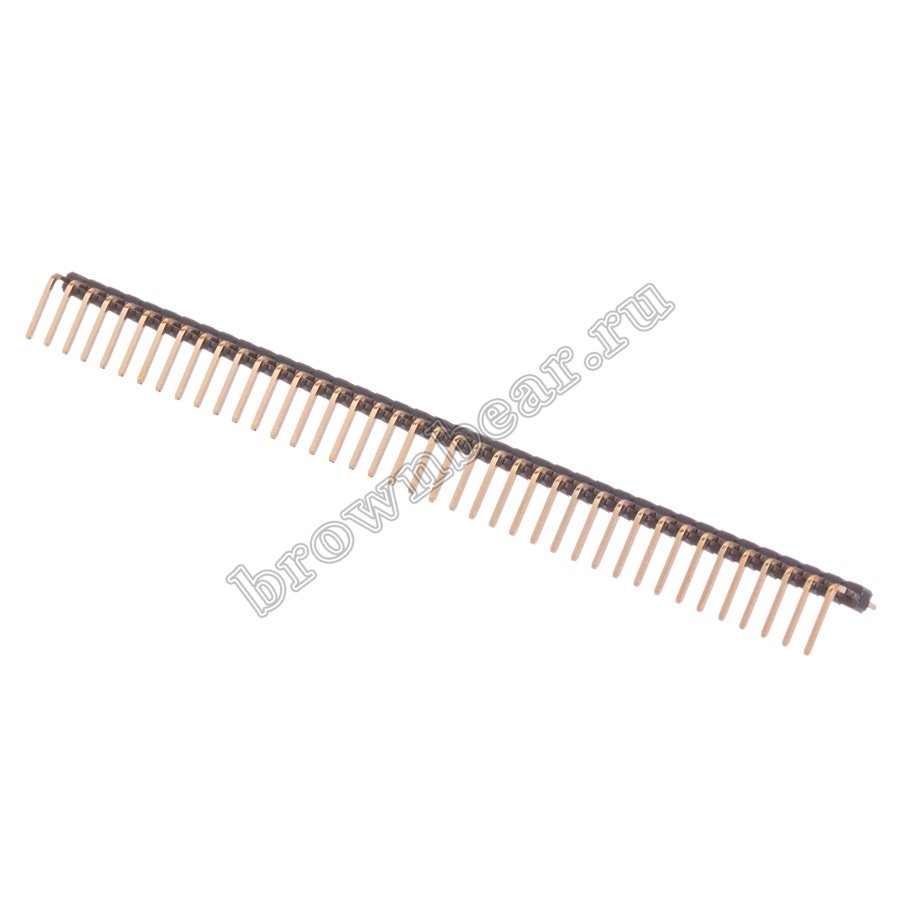

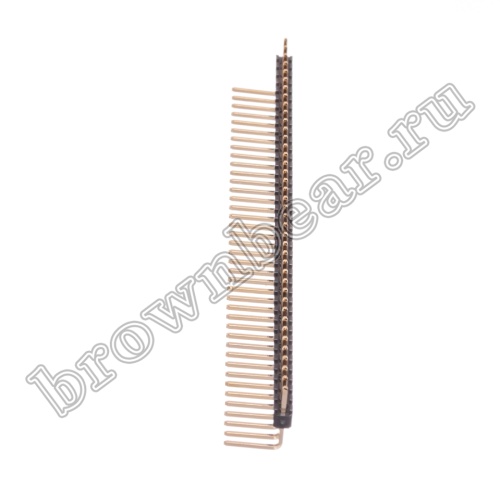

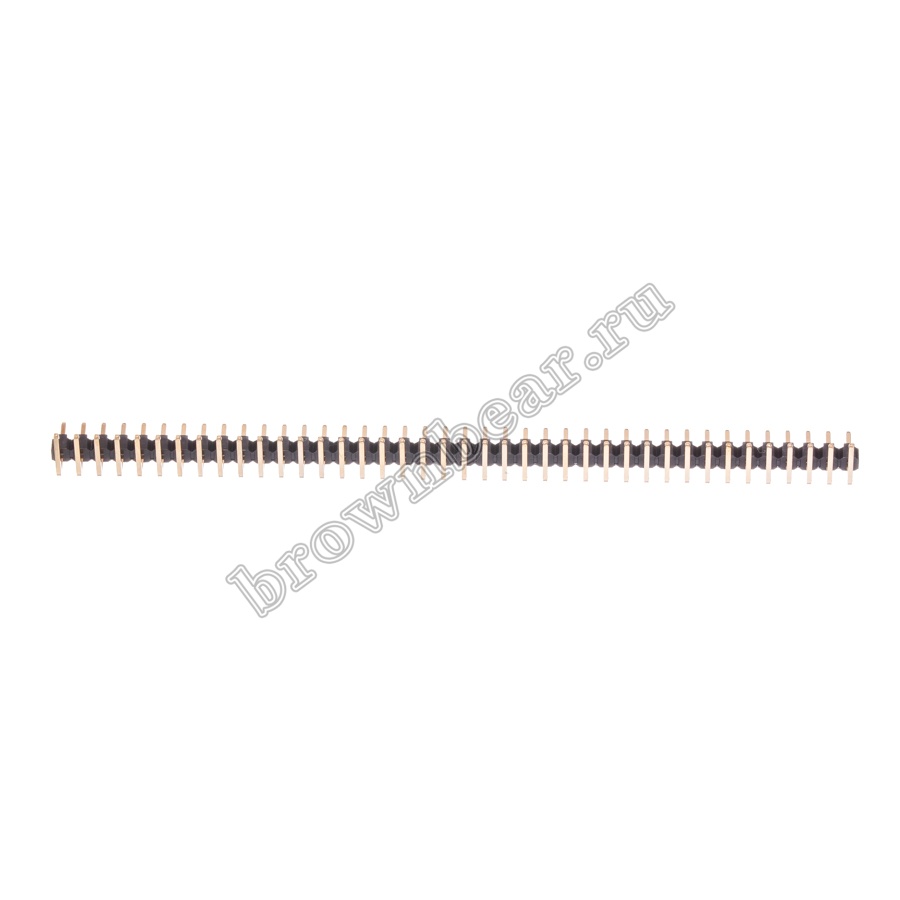

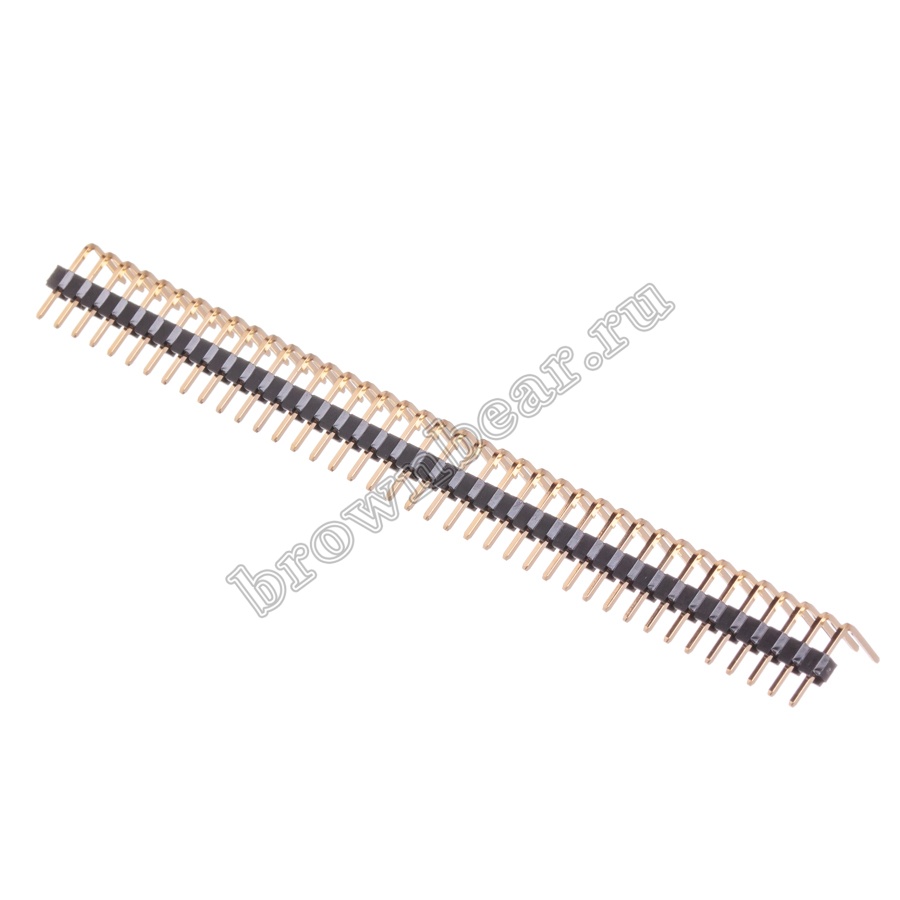

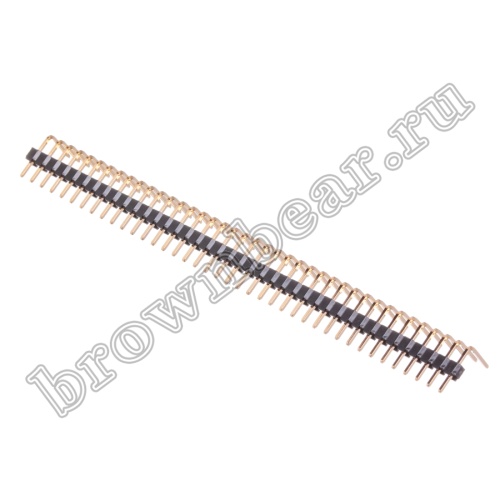

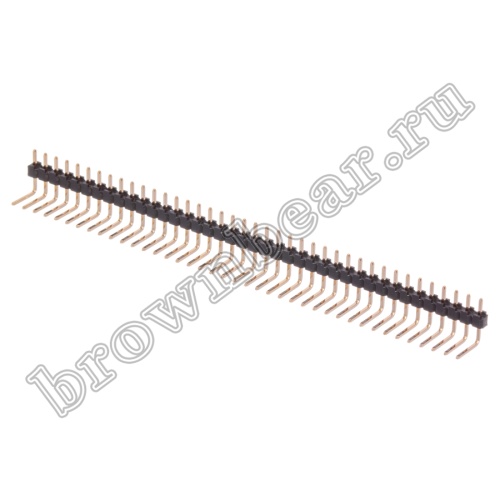

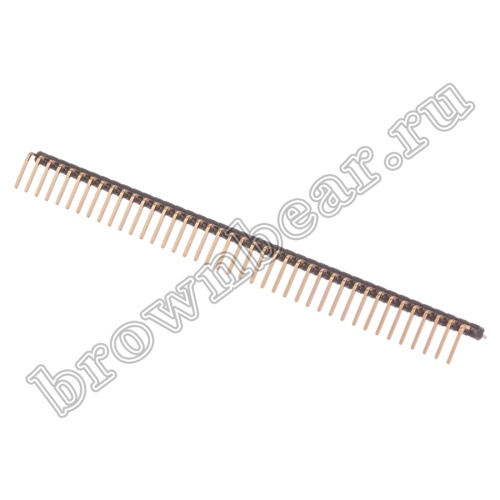

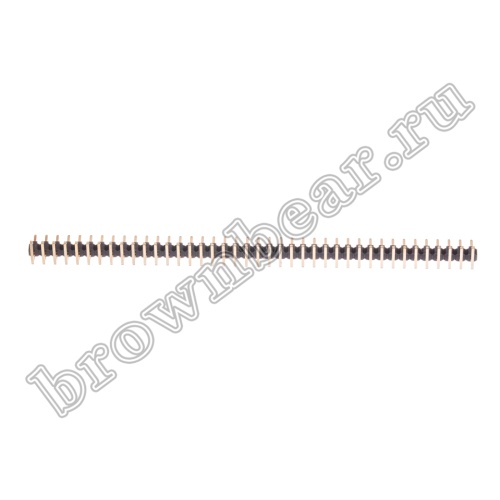

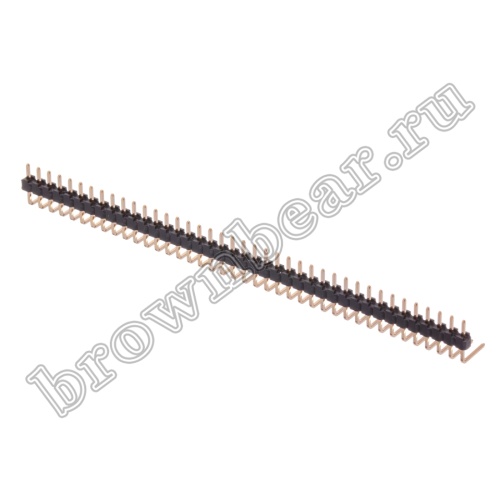

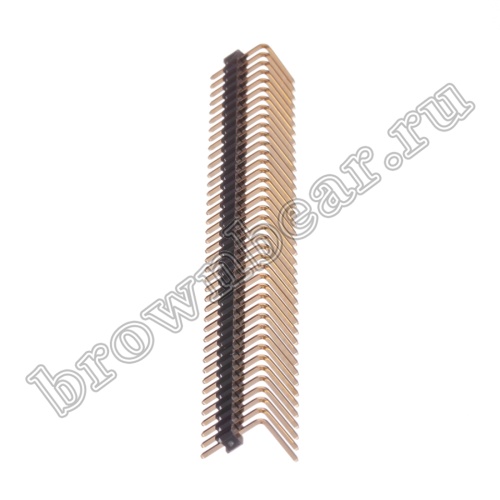

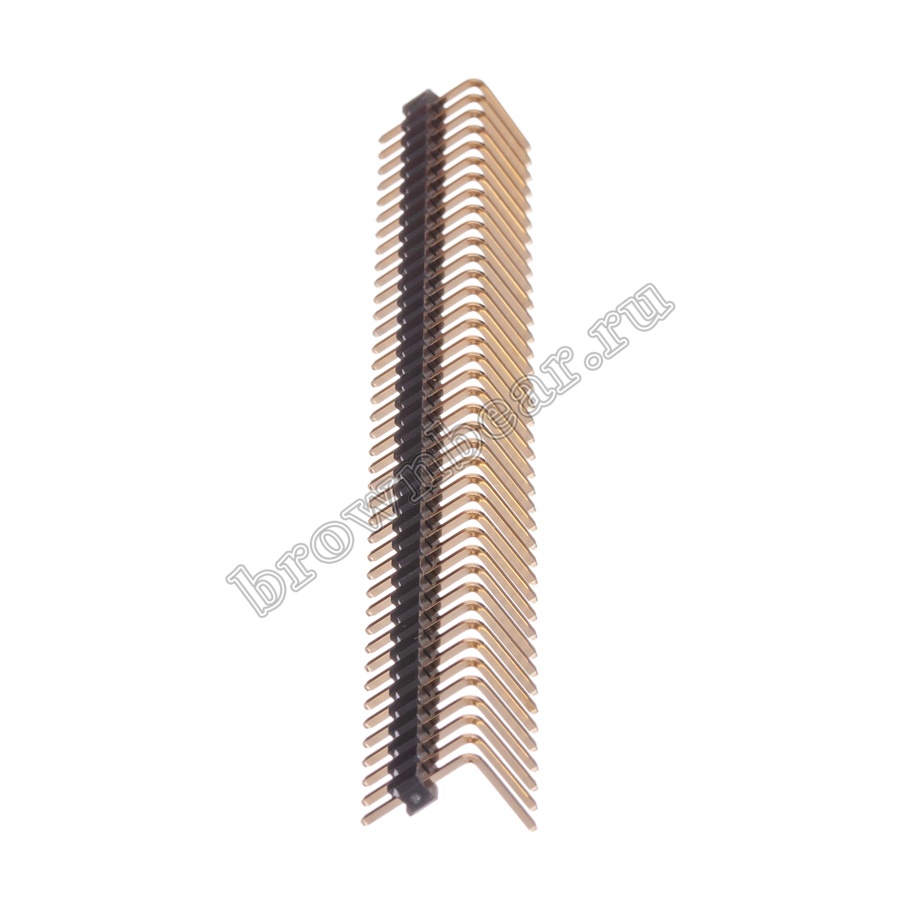

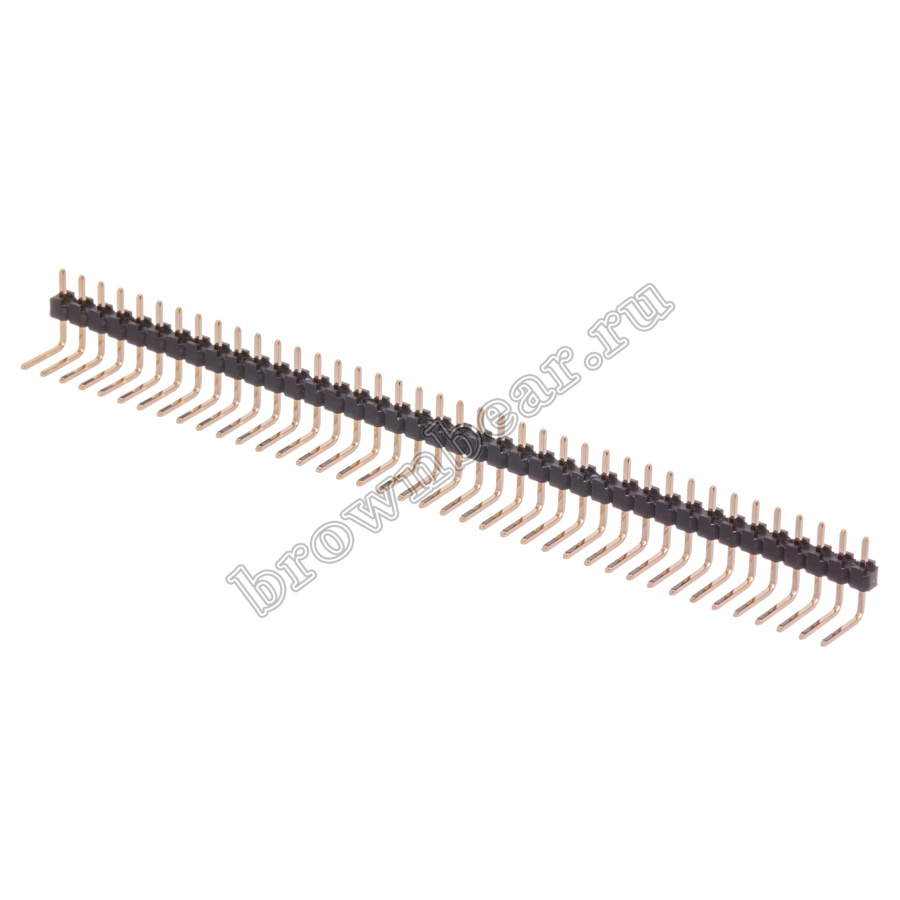

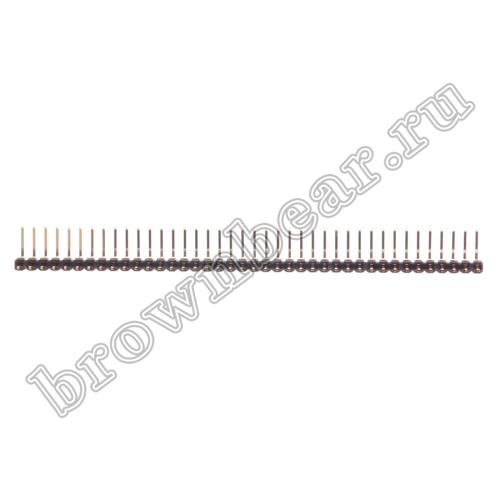

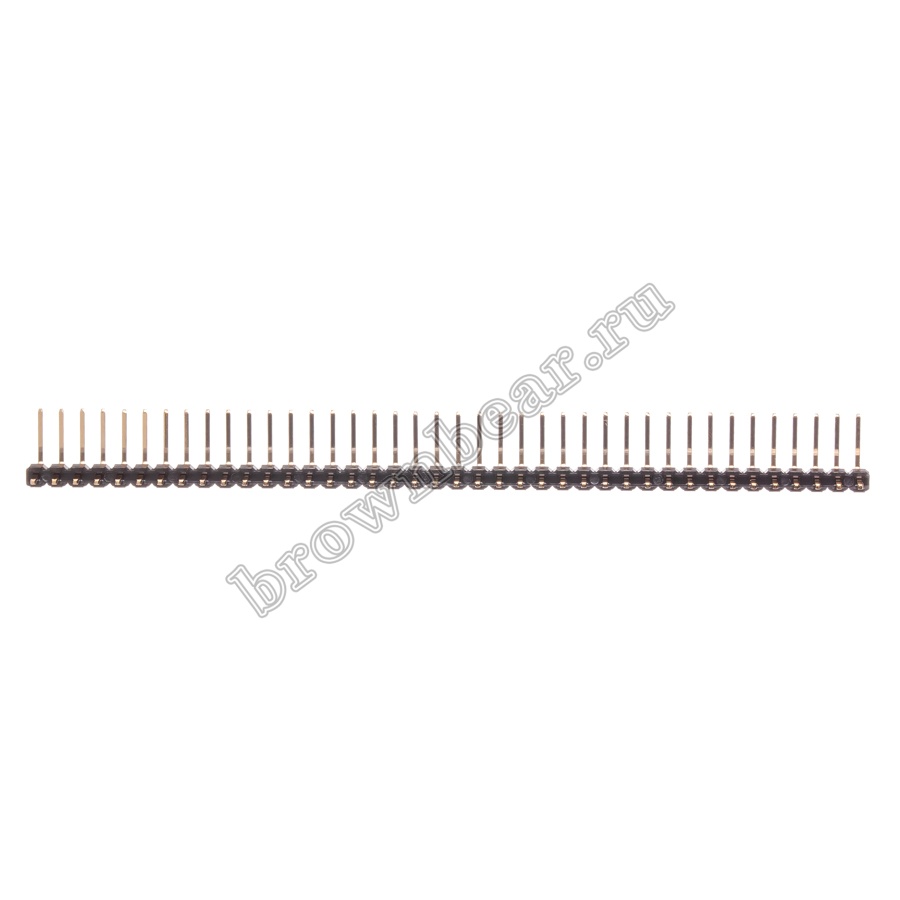

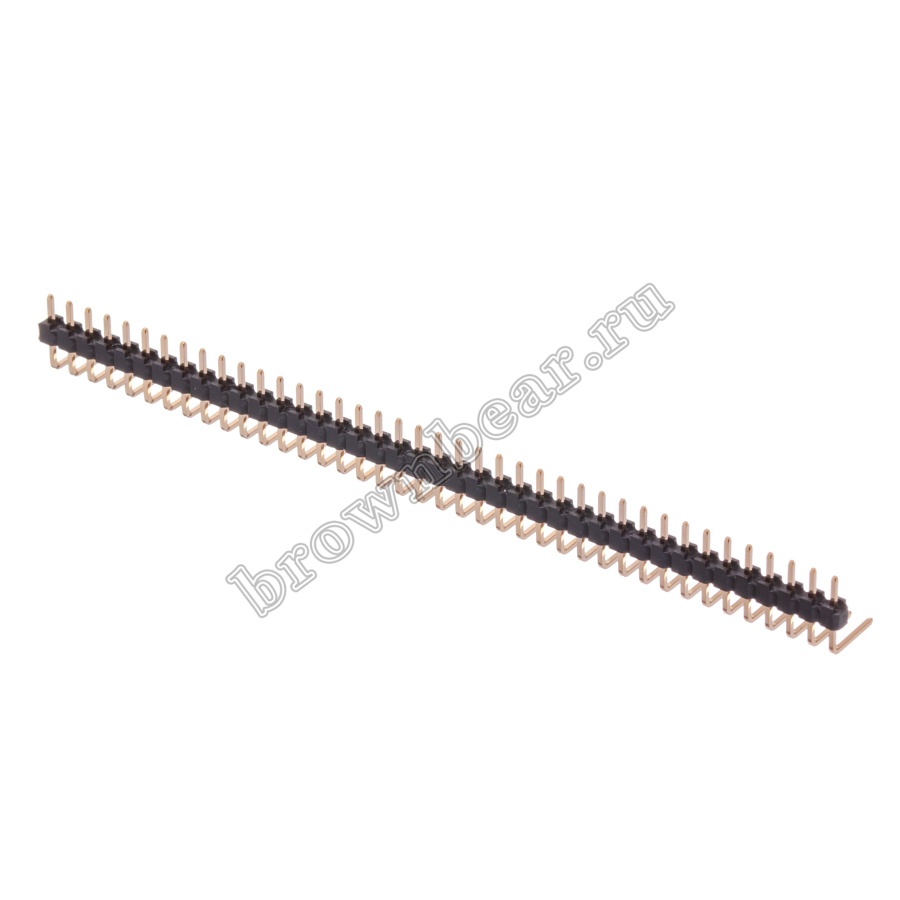

Разъём штыревой на плату PLS 40 контактов, однорядный, с шагом 2.54 мм, Г-образный. Расстояние от изолятора до угла контакта  - 3.7 мм.

Описание товара

Разъёмы штыревые на плату представляют собой линейку контактов квадратного профиля в один, два или три ряда, проходящие через пластиковый изолятор. Для улучшения токопроводности контакты покрыты золотом. Используются разъёмы штыревые для межплатных соединений и соединений типа плата-кабель, с максимальным рабочим напряжением 200B. Наиболее популярные разъёмы штыревые с шагом 2,54 мм

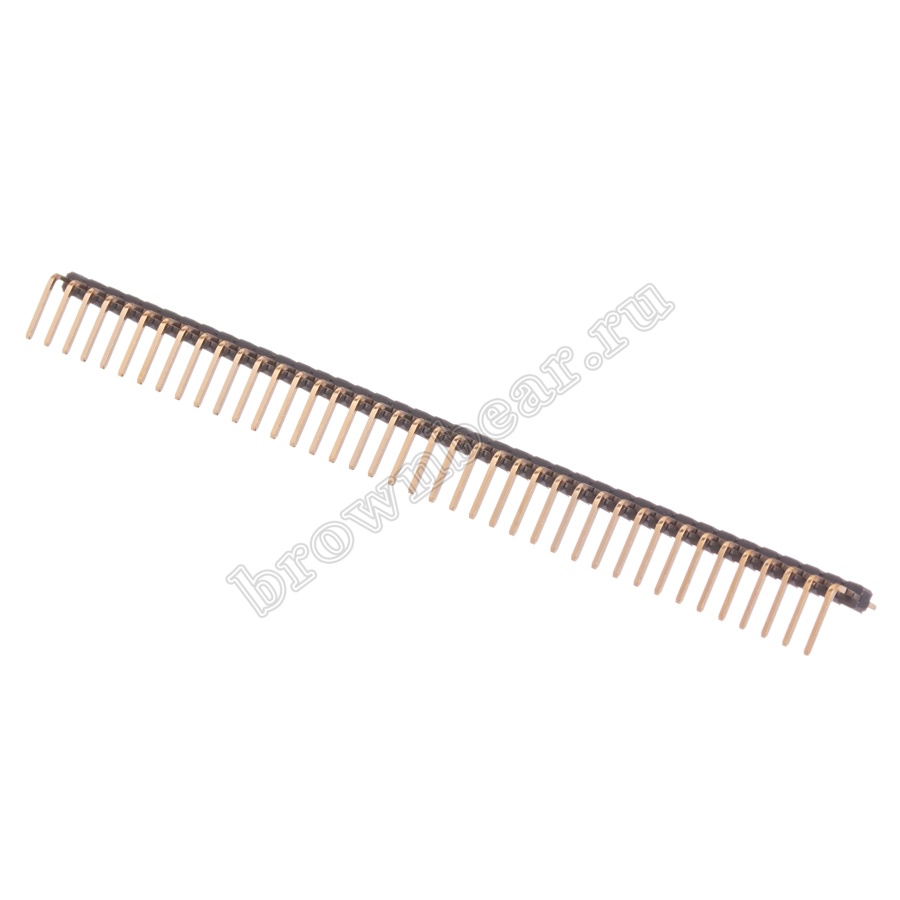

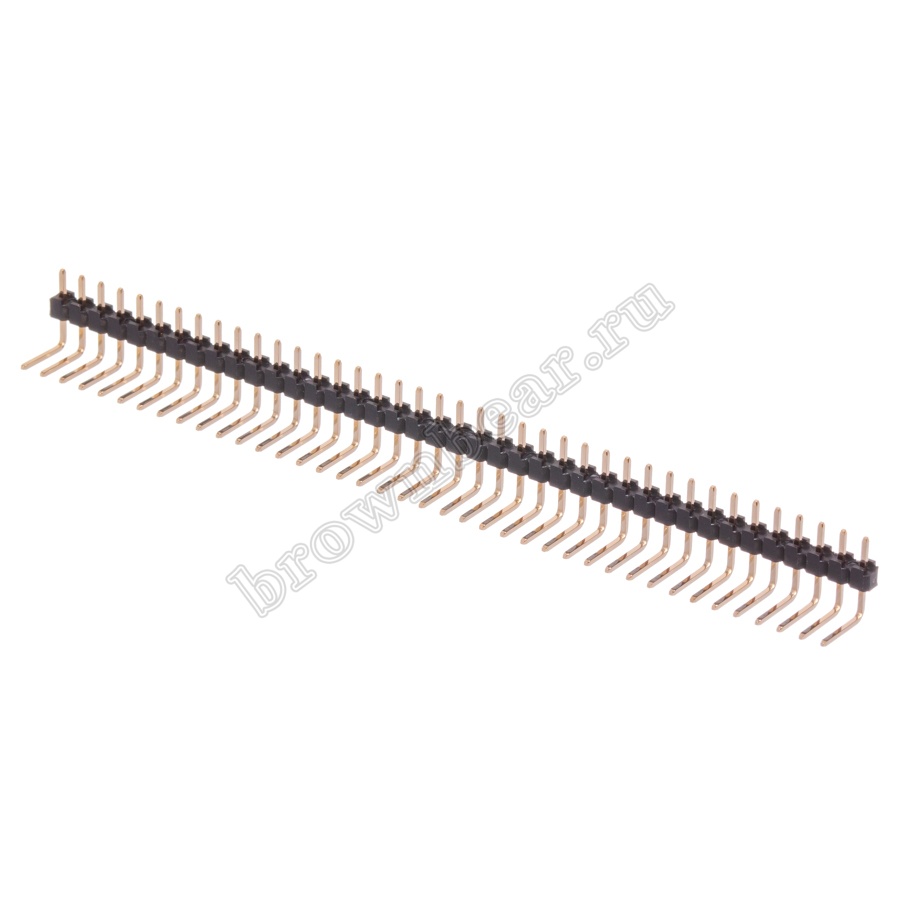

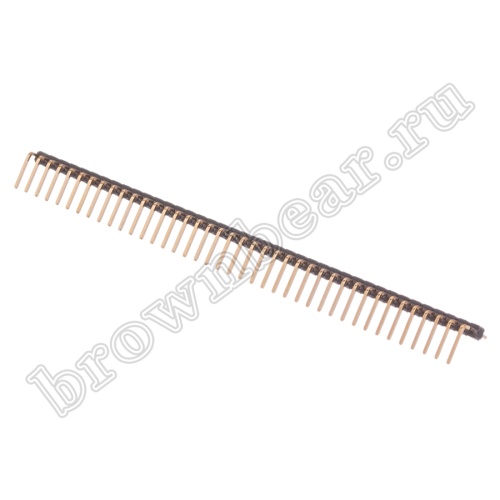

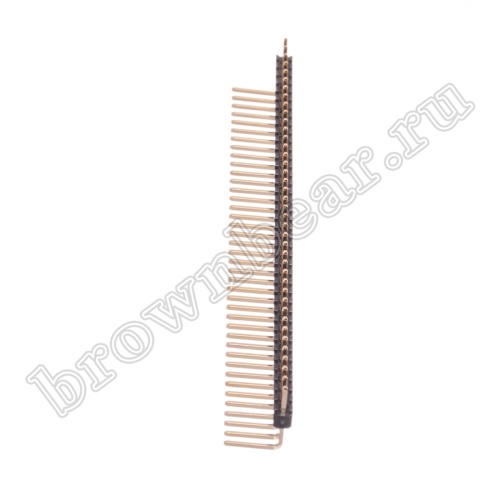

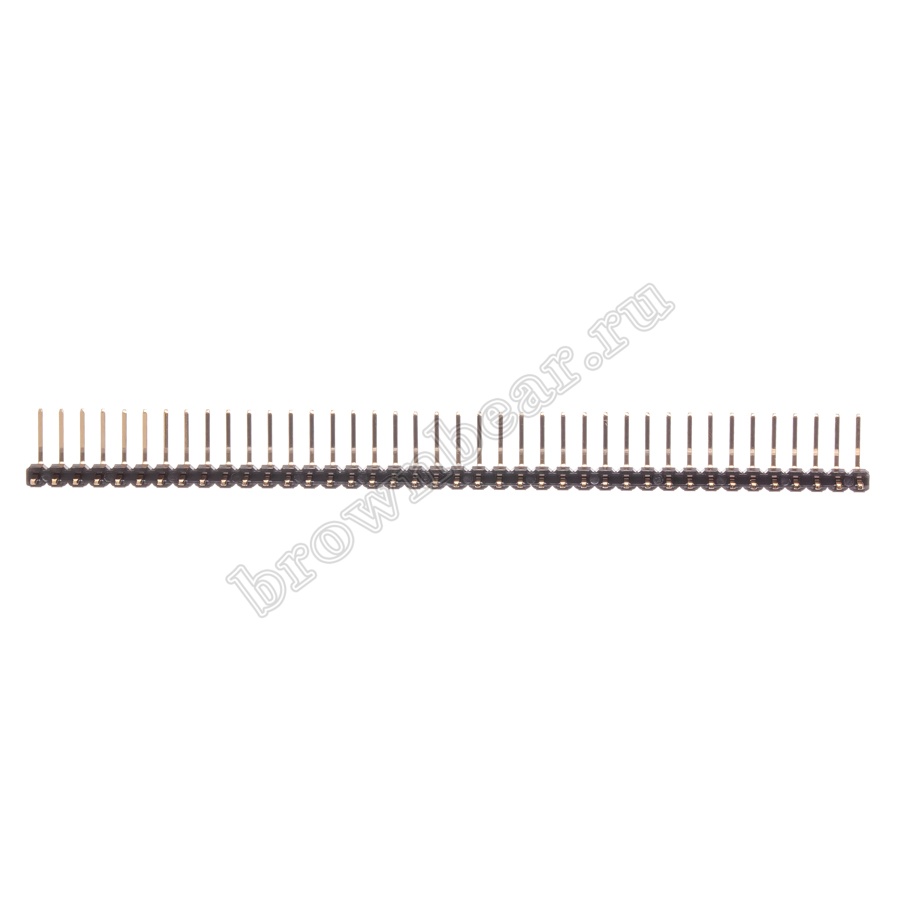

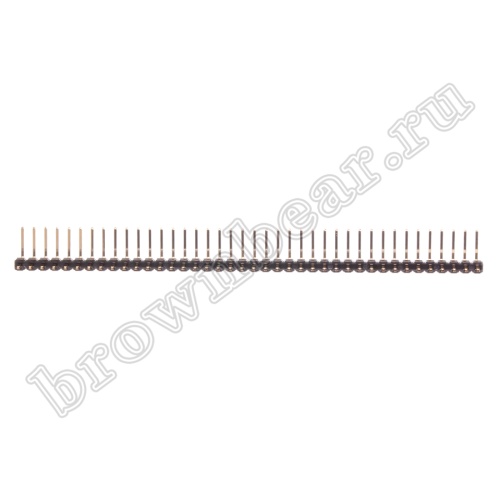

PLS-40R – разъём штыревой, один ряд 40 контактов, шаг 2,54 мм. Устанавливается горизонтально относительно платы, расстояние от изолятора до угла контакта - 3,7 мм. Конструкция изолятора позволяет разломить соединитель и использовать нужное количество контактов. Для замыкания двух соседних контактов разъёма штыревого используется специальная перемычка – джампер.

Ответными частями на кабель для разъёмов штыревых PLS являются однорядные гнёзда BLS.

Ответные части на плату – однорядные гнёзда PBS.

Характеристики

Страна Тайвань (Китай)
Артикул товара PLS-40R-2
Код 075-075
Разъём штыревой соединитель
Тип контактов вилка
Установка на плату
Количество контактов 40
Шаг, мм 2.54
Тип исполнения однорядный
Способ монтажа пайка
Материал контактов медный сплав, покрытый золотом
Материал изолятора нейлон-6Т, усиленный стекловолокном UL94 V-0
Предельный ток, А 3
Предельное напряжение, В 800 АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.02
Допустимые температуры от -25 до 80 °C
Вес, кг 0.003113

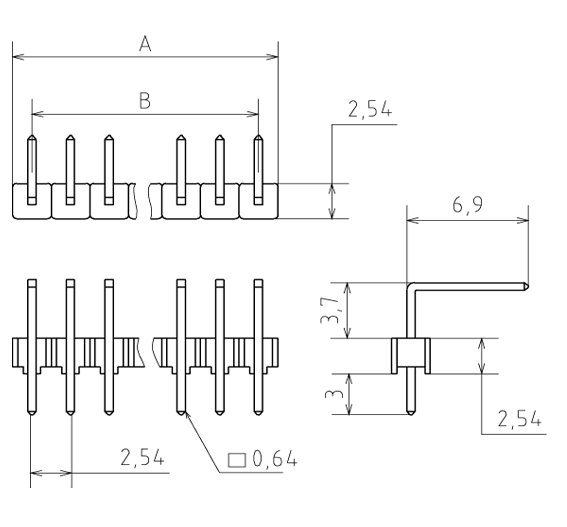

Схема изделия

A = N * 2.54
B = (N - 1) * 2.54
N - количество контактов в ряду

Файлы

xywoip5f9evvz91510s5sscwbkew25dr.png Схема изделия, 12.7 КБ
Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
48 руб от 1 шт
46 руб от 100 шт
44 руб от 1000 шт
Доступно: 1 323 шт
