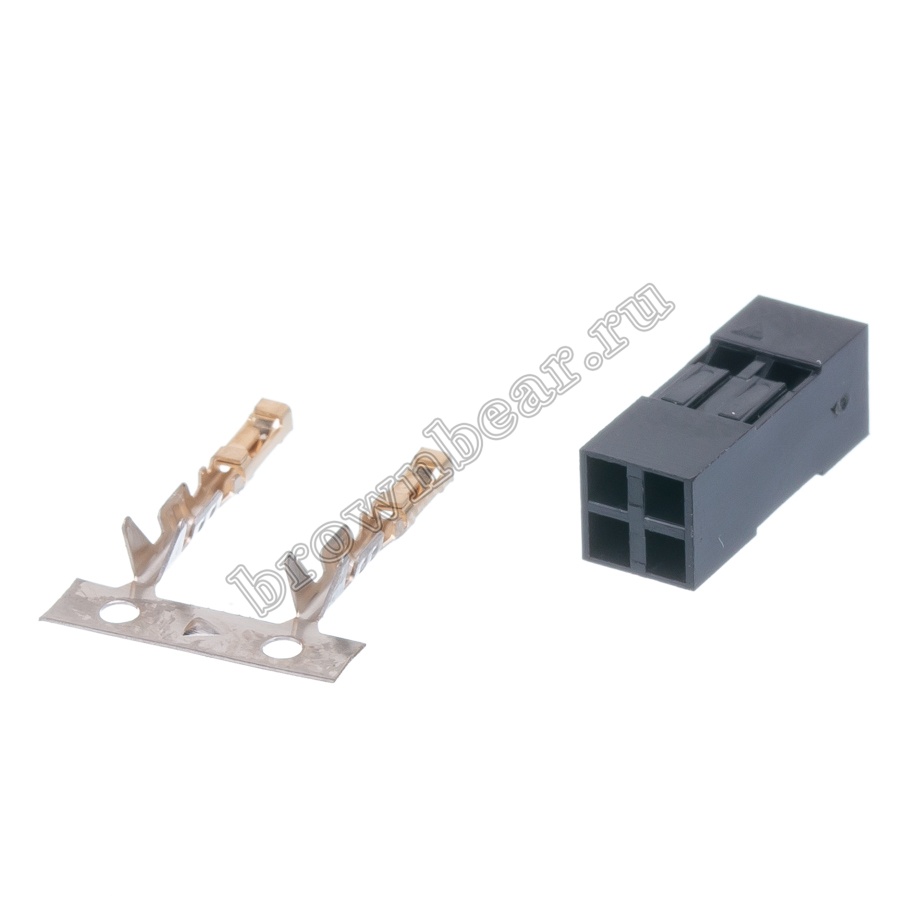

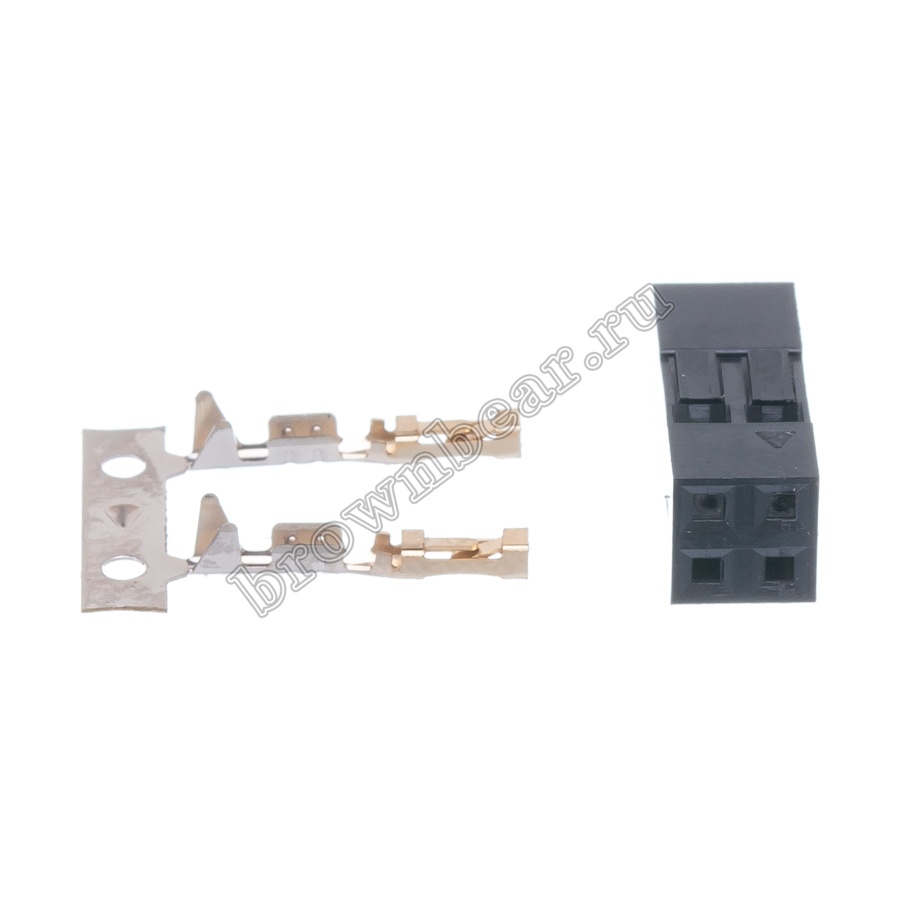

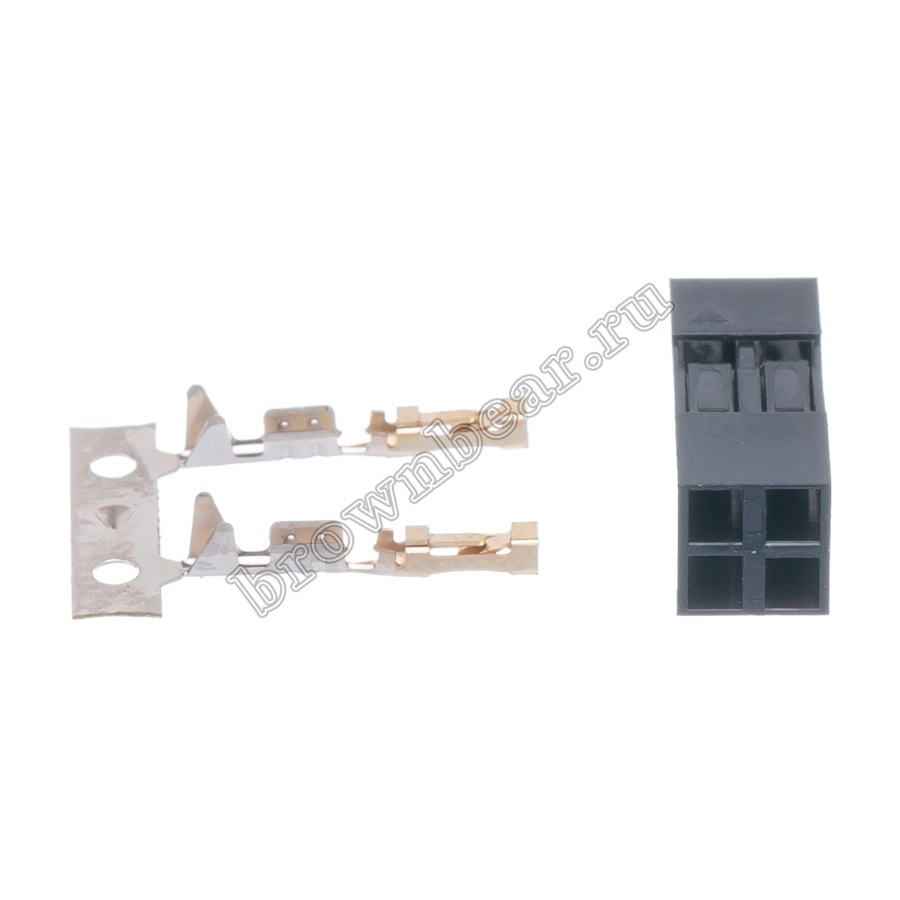

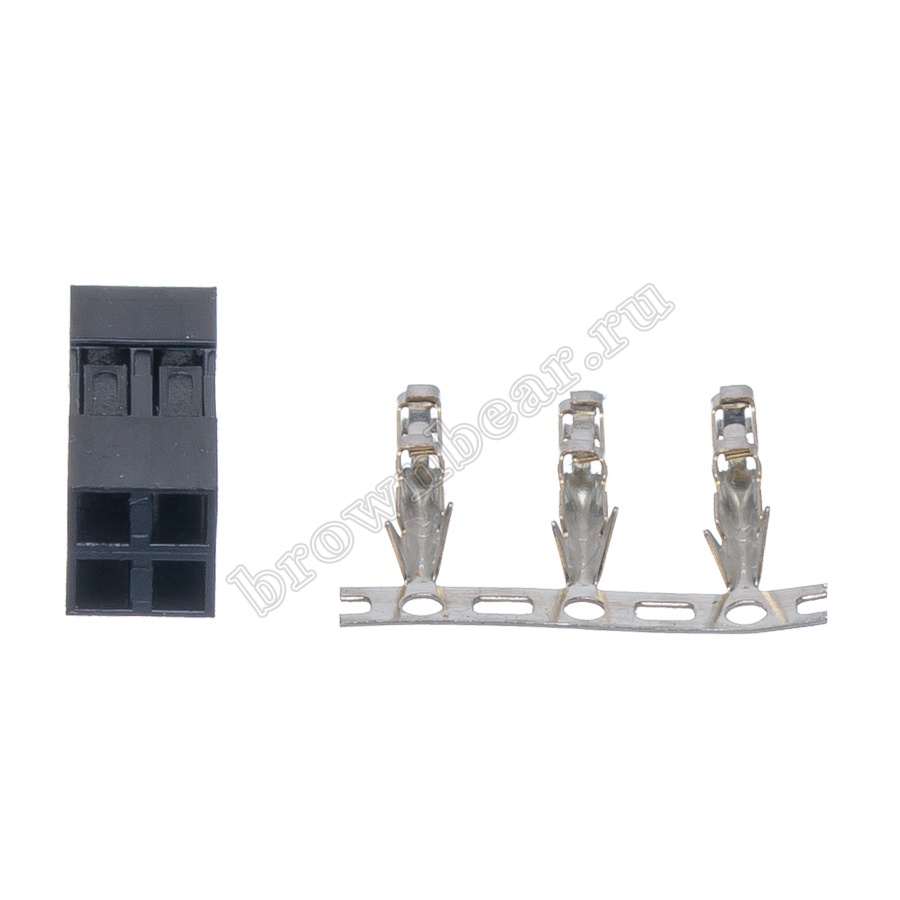

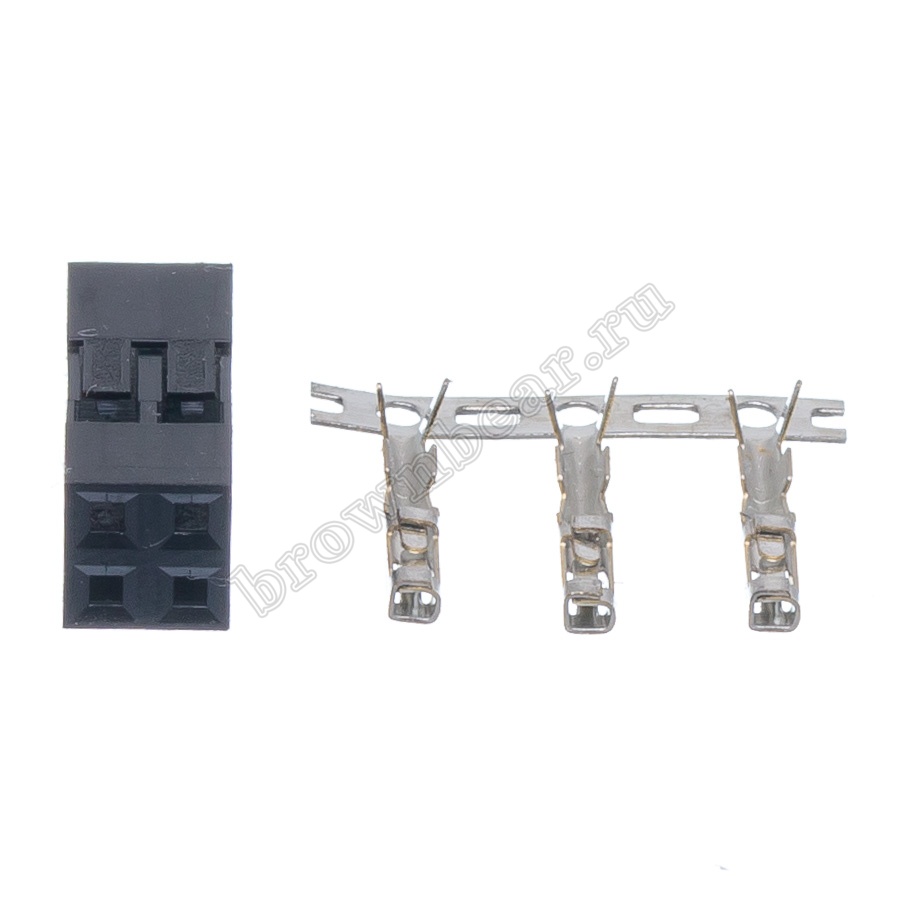

Разъем 2х2 гнездо на кабель, шаг 2.54мм, с контактами BLD-4/2 купить в интернет-магазине «Бурый Медведь»

Пн-Пт: с 10:00 до 18:00
Сб, Вс: выходной

0
0
0 В корзине пока пусто
Характеристики:
Страна
Китай
Артикул товара
BLD-4/2
Код
080-071
Количество контактов
4
Шаг, мм
2.54
Материал контактов
бронза, покрытая оловом
Материал корпуса
нейлон 66
Разъём BLD 4 контакта, шаг 2.54 мм. Аналог BLD-4 (080-012).

Описание товара

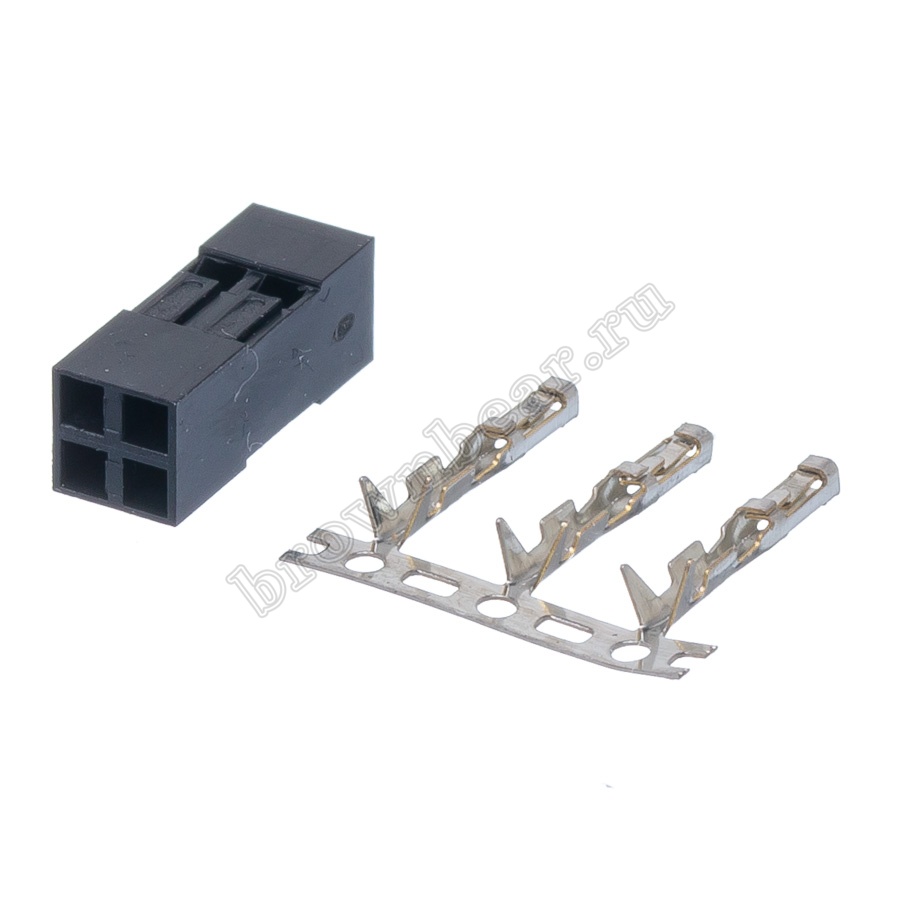

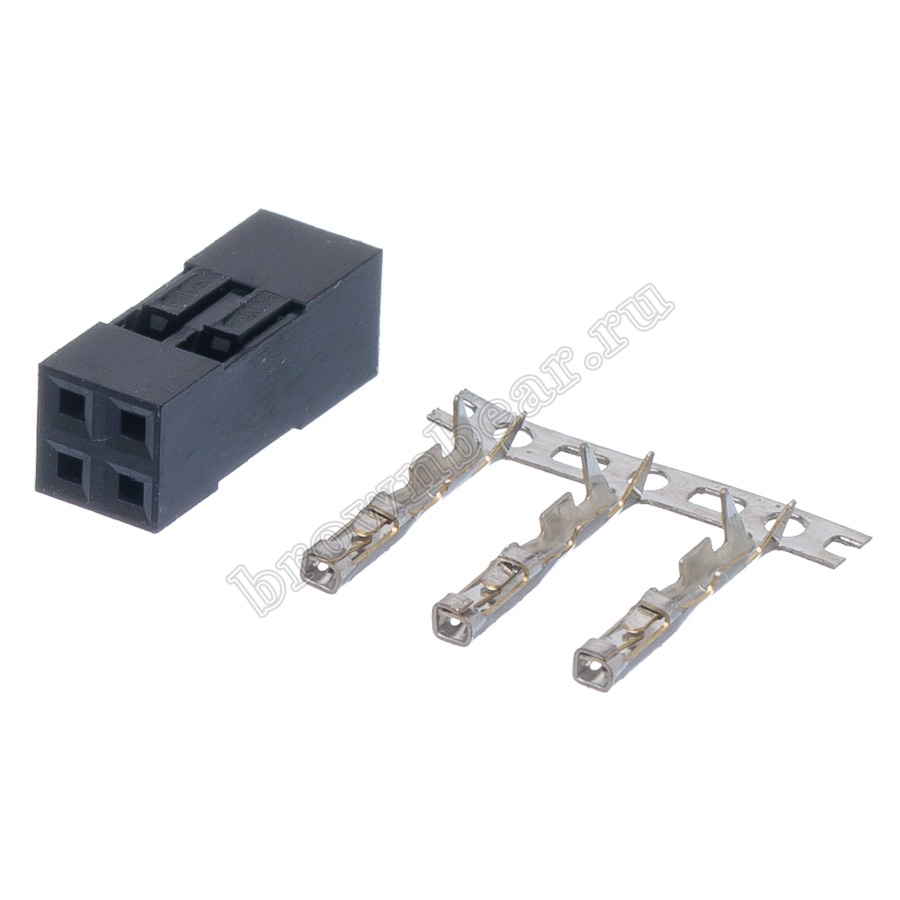

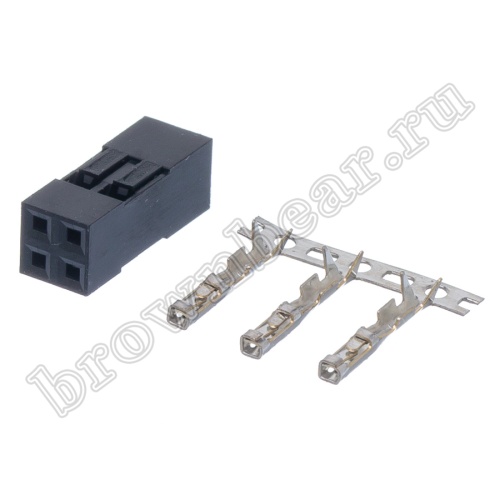

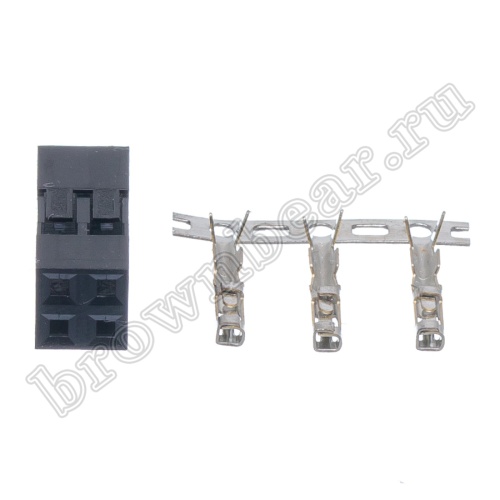

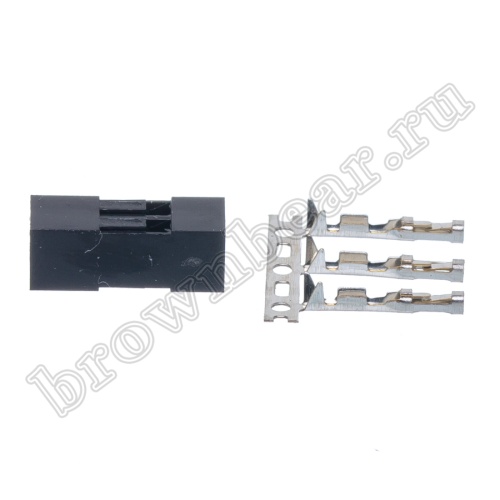

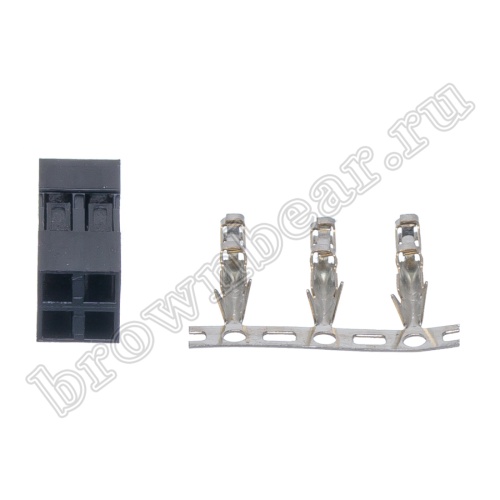

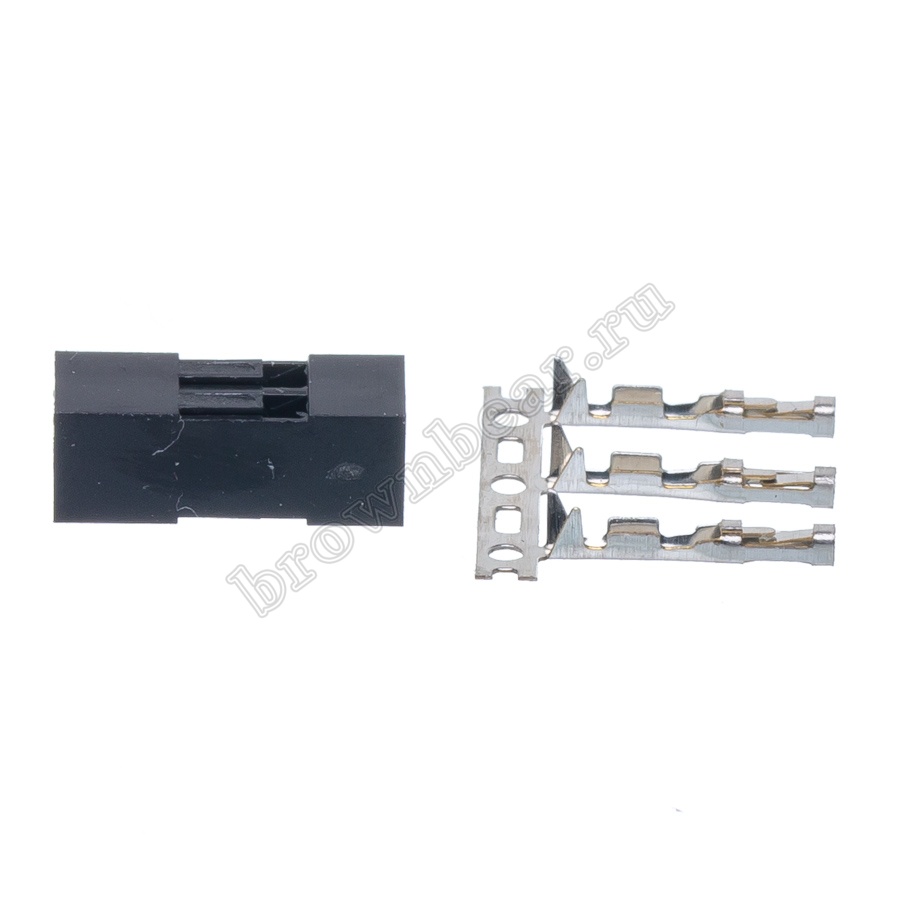

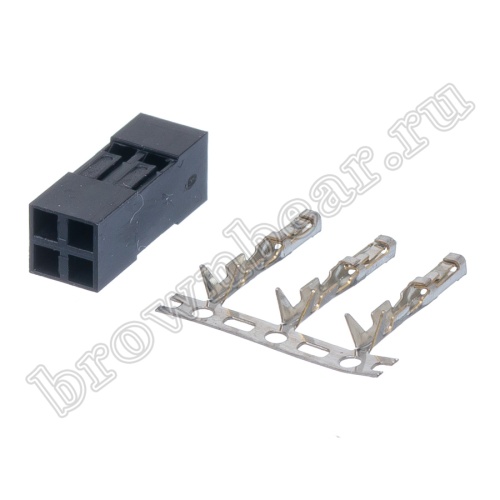

Разъёмы BLS (BLD) на кабель - гнёзда, ответные части к штыревым соединителям PLS (PLD), представляют собой пластиковый корпус с одним (BLS) или двумя (BLD) рядами отверстий и контакты. Контакты монтируются на кабель при помощи обжима, а затем вставляются в корпус. Фиксация контактов в корпусе разъёма BLS (BLD) происходит за счет специальных «язычков». Контакты поставляются в комплекте с корпусами.

Используются разъёмы BLS (BLD) для соединений типа плата-кабель, с максимальным рабочим напряжением 200B.

Наиболее популярные разъёмы BLS (BLD) с шагом 2,54 мм, для компактных электронных изделий применяют гнёзда с шагом 2мм и 1.27мм.

Характеристики

Страна Китай
Артикул товара BLD-4/2
Код 080-071
Разъём штыревой соединитель
Тип контактов розетка
Установка на кабель
Количество контактов 4
Шаг, мм 2.54
Тип исполнения двухрядный
Способ монтажа обжим
Материал контактов бронза, покрытая оловом
Материал корпуса нейлон 66
Рабочий ток, А 1
Предельное напряжение, В 500 АС в течение 1 мин.
Рабочее напряжение, В 250
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.03
Допустимые температуры от -25 до 80 °C
Вес, кг 0.000209

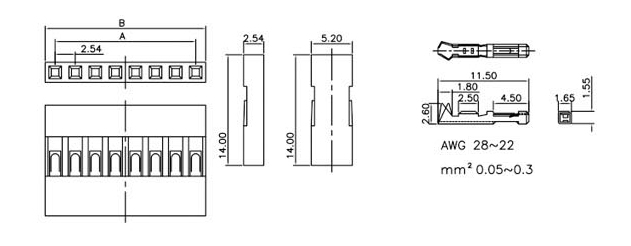

Схема изделия

A = N/2 * 2.54 B = (N/2 - 1) * 2.54 N - количество контактов

Файлы

BLD-4.jpg Схема изделия, 57.71 КБ
