Характеристики:
Страна
Тайвань (Китай)
Артикул товара
PLL1.27-30
Код
075-064
Количество контактов
30
Шаг, мм
1.27
Материал контактов
медный сплав, покрытый золотом
Материал изолятора
нейлон-6Т, усиленный стекловолокном UL94 V-0

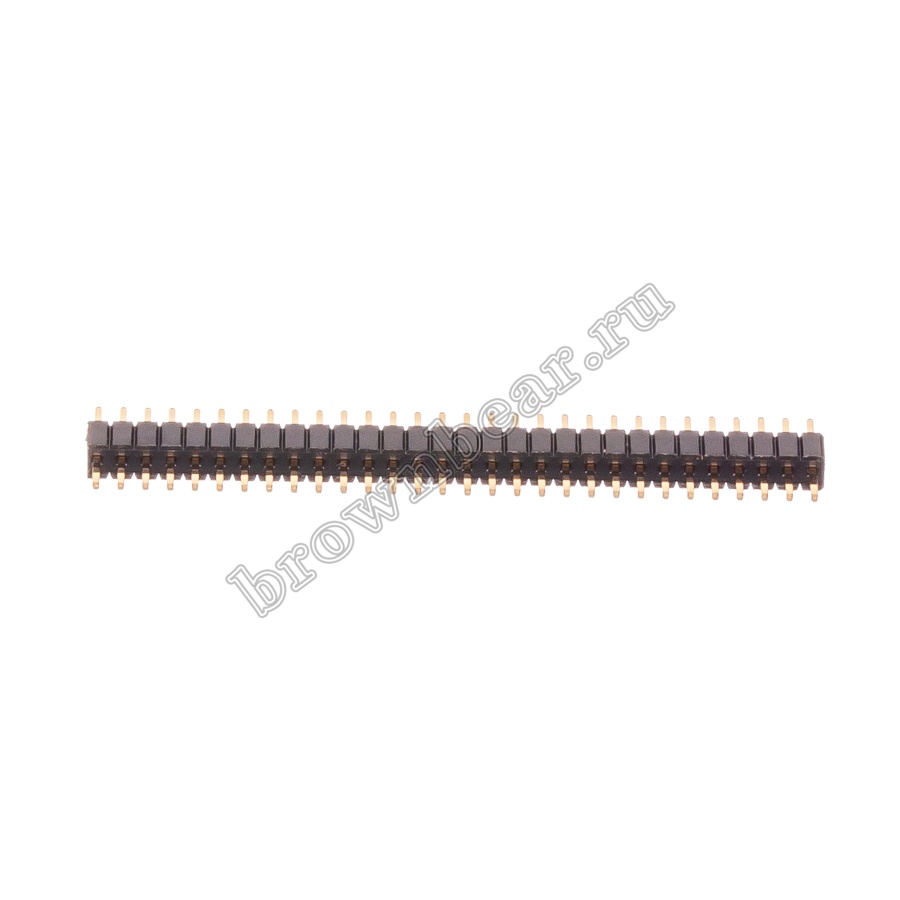

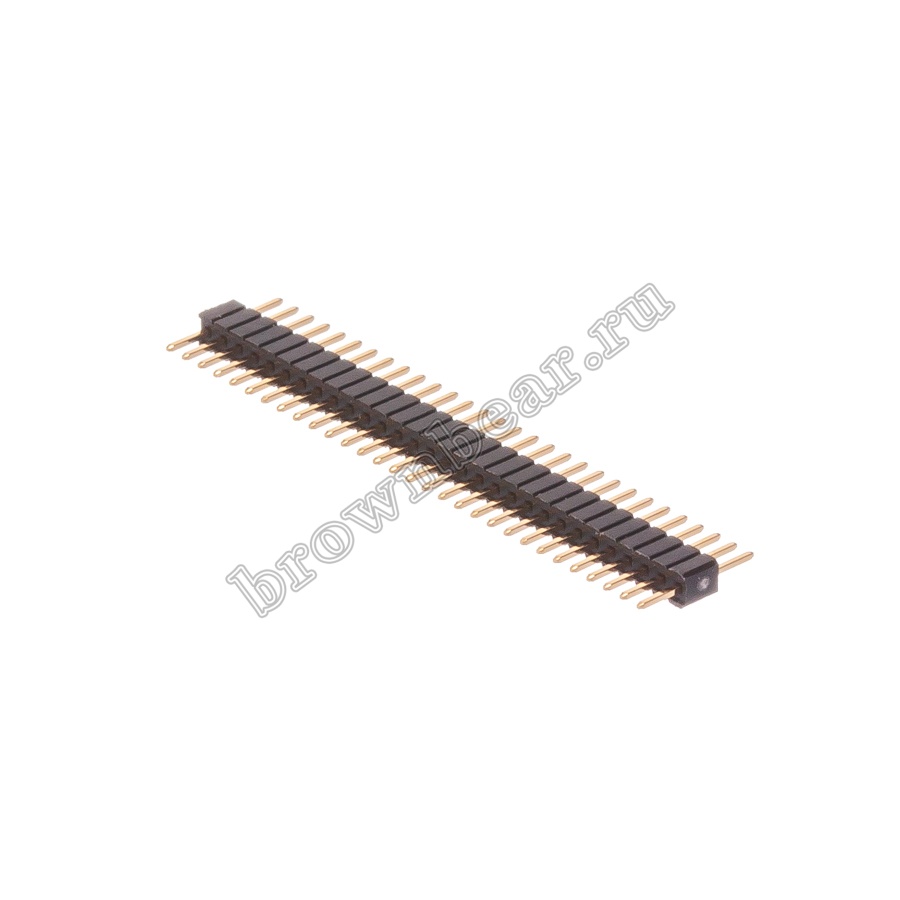

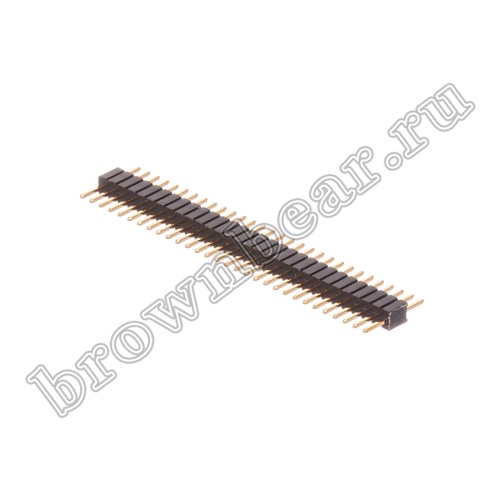

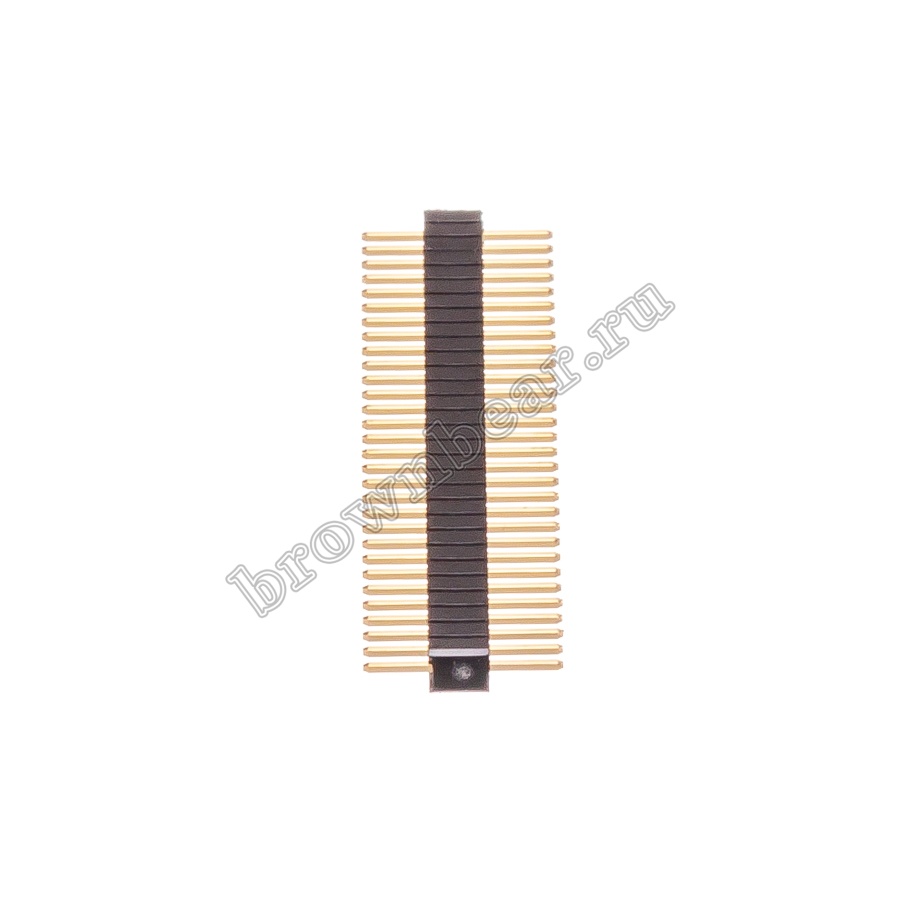

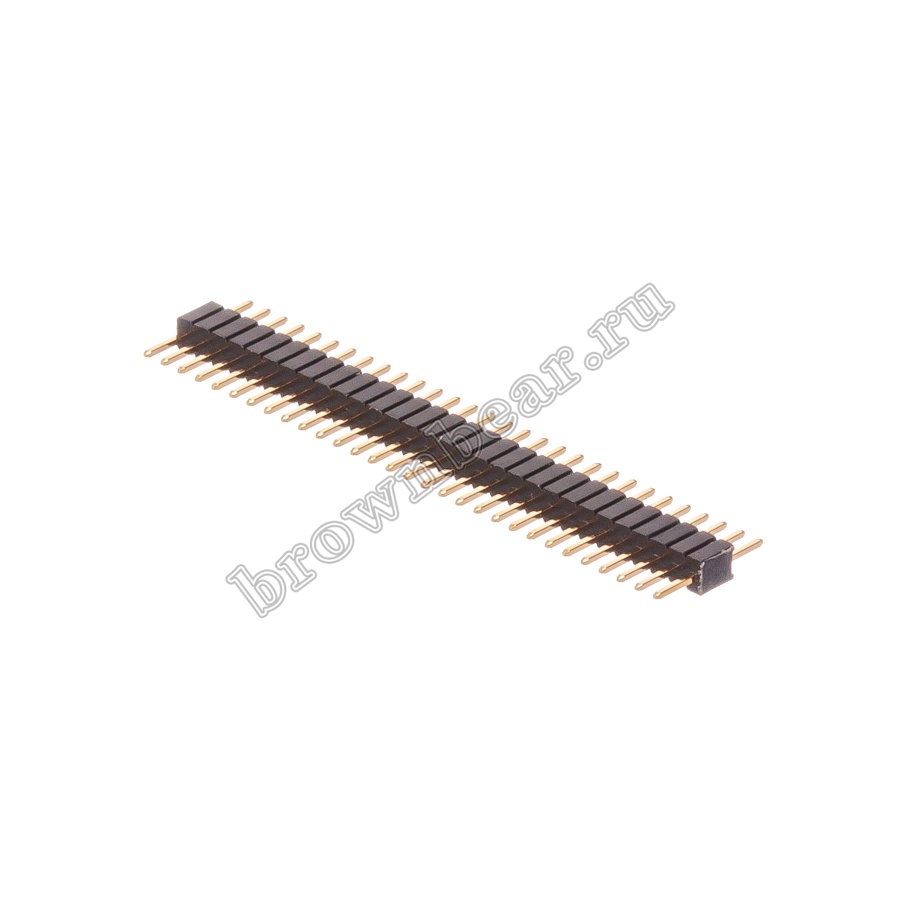

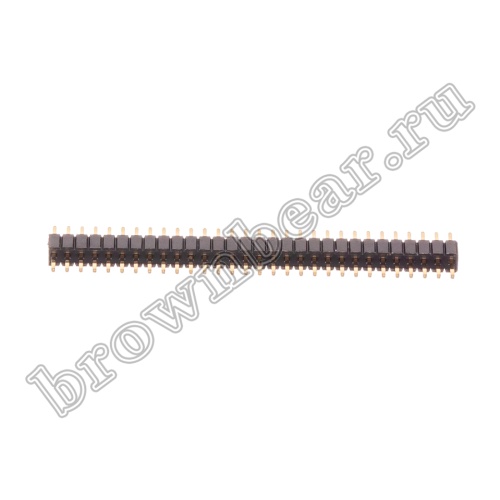

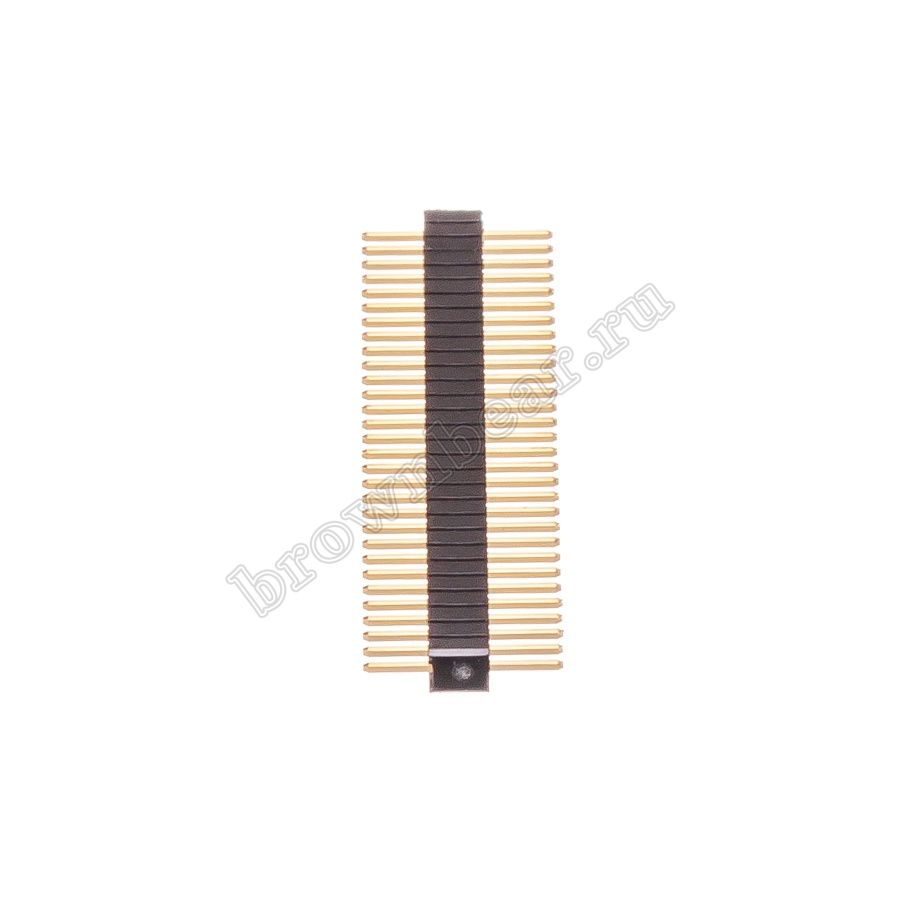

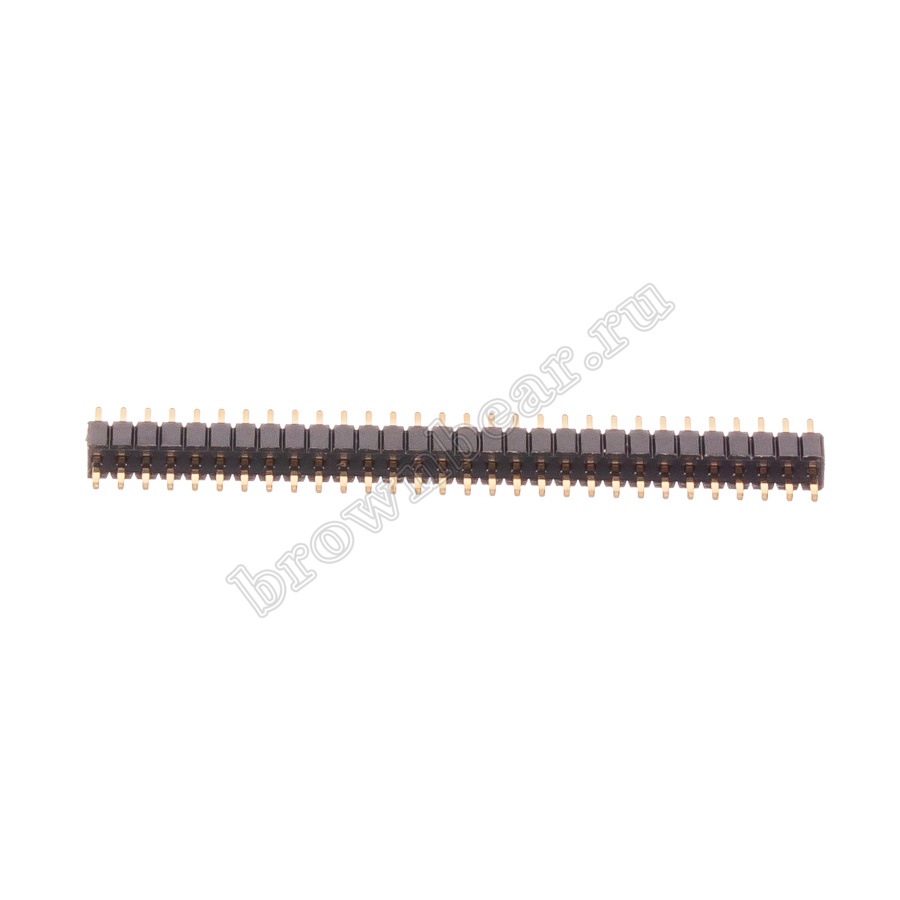

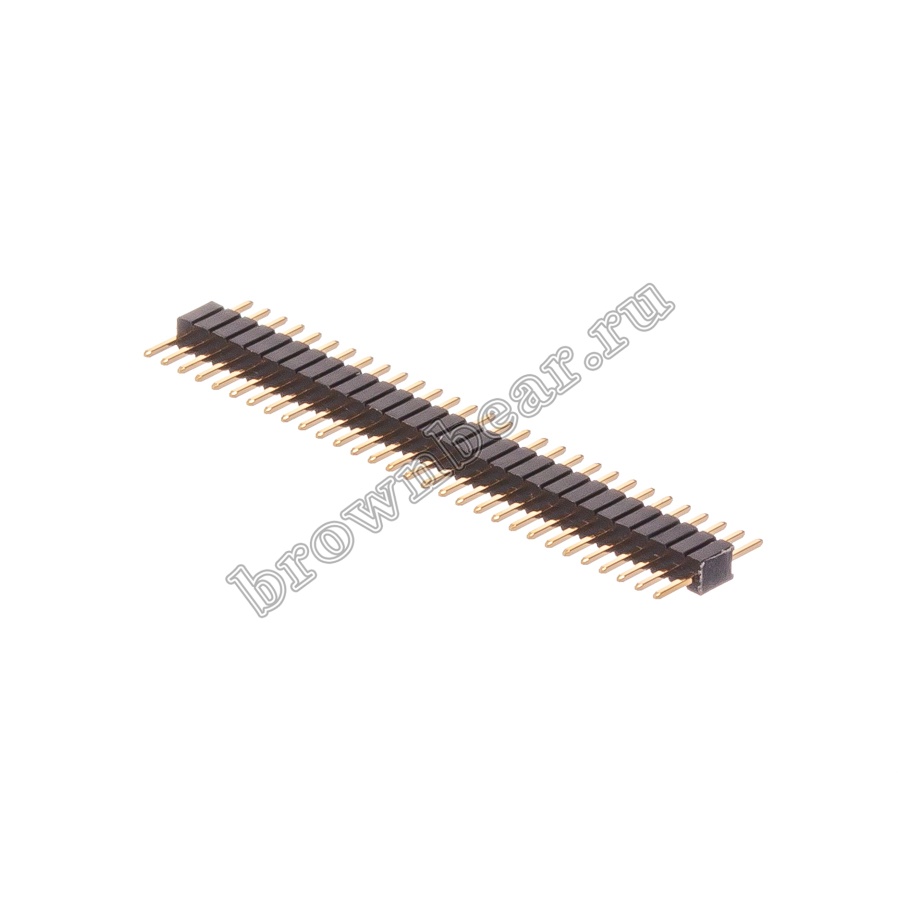

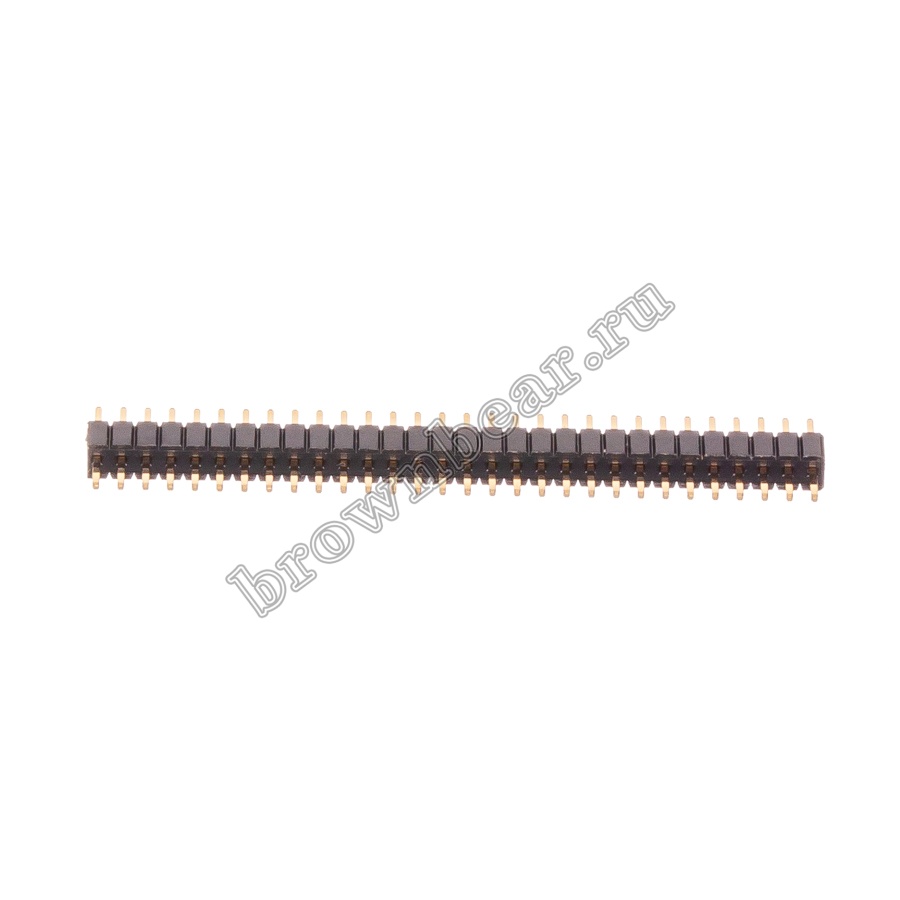

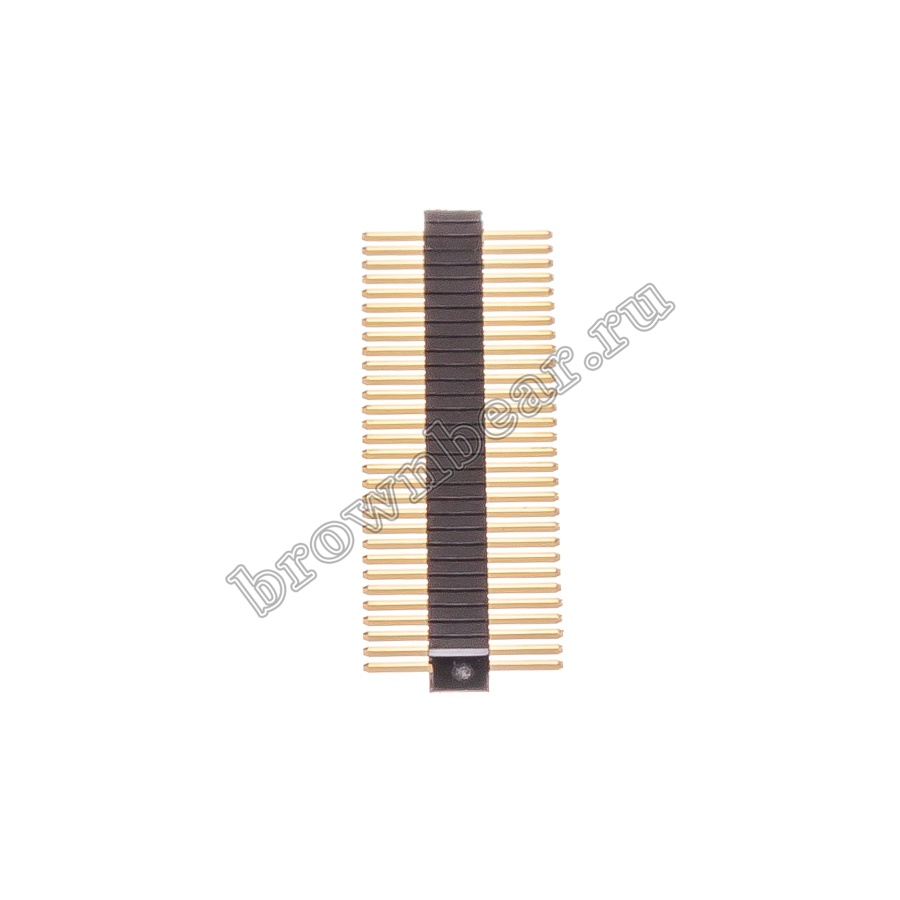

Разъём штыревой на плату 30 контактов, однорядный, с шагом 1.27 мм, прямой.

Описание товара

Разъёмы штыревые на плату представляют собой линейку контактов квадратного профиля в один, два или три ряда, проходящие через пластиковый изолятор. Для улучшения токопроводности контакты покрыты золотом. Используются разъёмы штыревые для межплатных соединений и соединений типа плата-кабель, с максимальным рабочим напряжением 200B. Для компактных электронных изделий применяют штыри с шагом 1,27 мм.

PLL-1.27-30 – разъём штыревой, один ряд 30 контактов, шаг 1,27 мм. Устанавливается вертикально относительно платы. Конструкция изолятора позволяет разломить соединитель и использовать нужное количество контактов. Для замыкания двух соседних контактов разъёма штыревого используется специальная перемычка – джампер.

Ответными частями на кабель для разъёмов штыревых PLL являются однорядные гнёзда BLS.

Ответные части на плату – однорядные гнёзда PBS.

Характеристики

Страна Тайвань (Китай)
Артикул товара PLL1.27-30
Код 075-064
Разъём штыревой соединитель
Тип контактов вилка
Установка на плату
Количество контактов 30
Шаг, мм 1.27
Тип исполнения прямой / однорядный
Способ монтажа на плату / пайка
Материал контактов медный сплав, покрытый золотом
Материал изолятора нейлон-6Т, усиленный стекловолокном UL94 V-0
Предельный ток, А 1.5
Предельное напряжение, В 250 в течение 1 мин.
Сопротивление изолятора (не менее МОм) 500
Сопротивление контакта (не более Ом) 0.02
Допустимые температуры от -40 до 105 °C
Количество рядов 1
Количество контактов в ряду 30
Вес, кг 0.000627
Артикулы изделия PLL12730 PLL1.2730

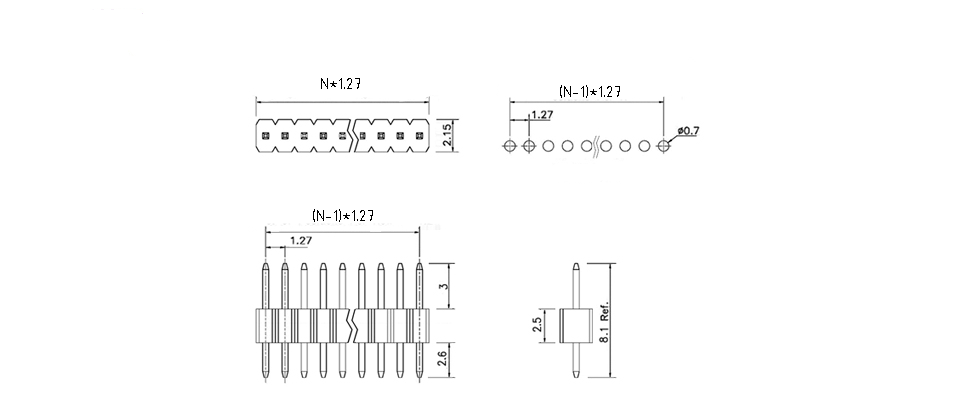

Схема изделия

A = N * 1.27
B = (N - 1) * 1.27
N - количество контактов в ряду

Файлы

nr9nvefdgmfe0i36kr9isx7cy5089ytv.png Схема изделия, 47.25 КБ
