Характеристики:
Страна
Тайвань (Китай)
Артикул товара
PBD-6
Код
085-009
Количество контактов
6
Шаг, мм
2.54
Материал контактов
фосф. бронза, покрытая золотом выборочно
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

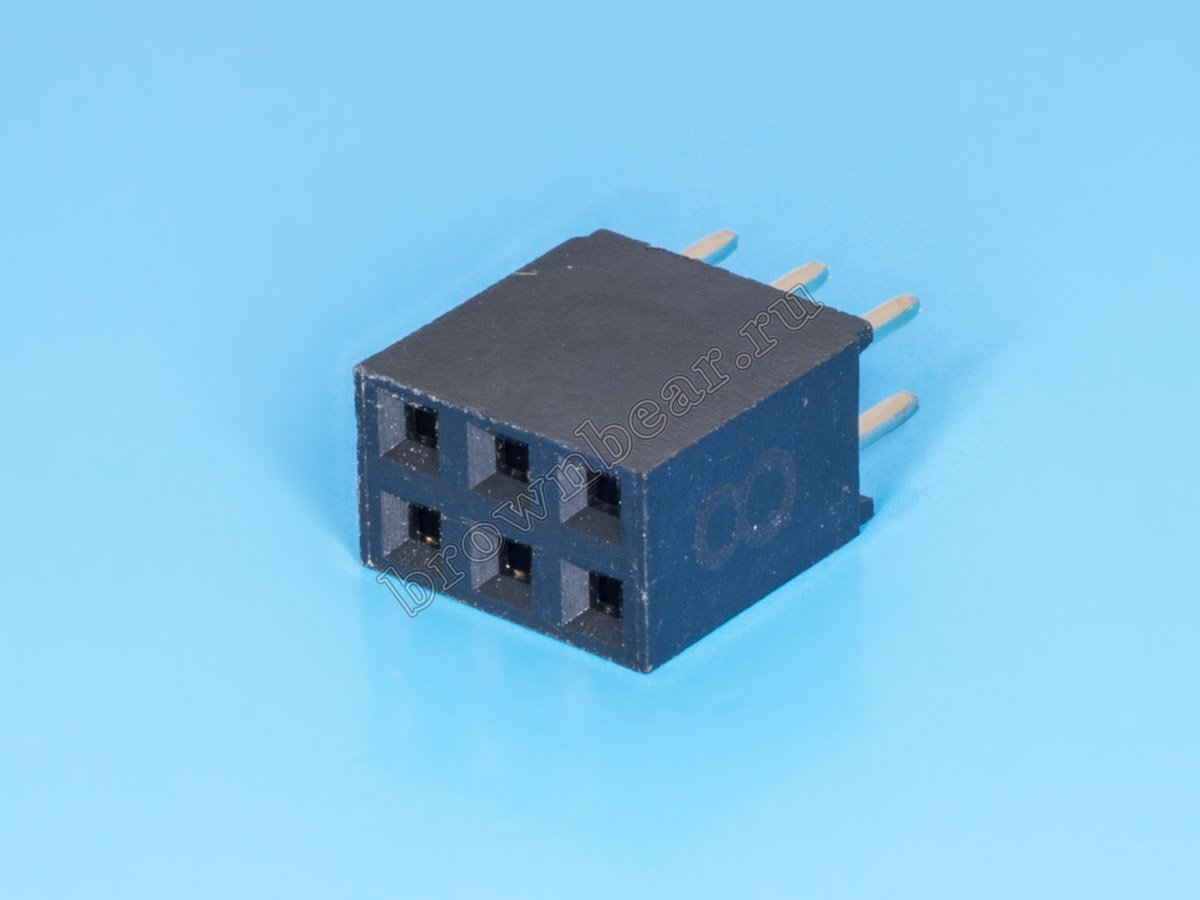

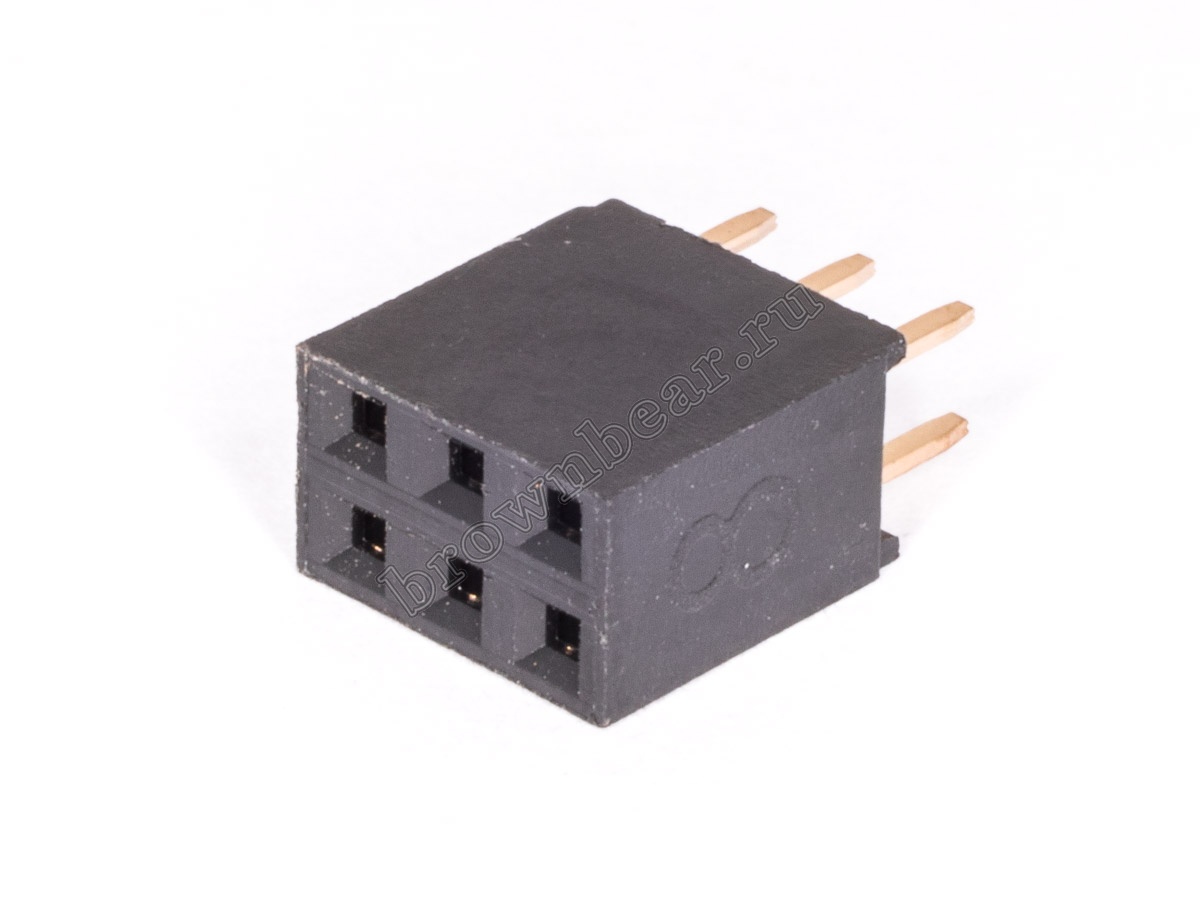

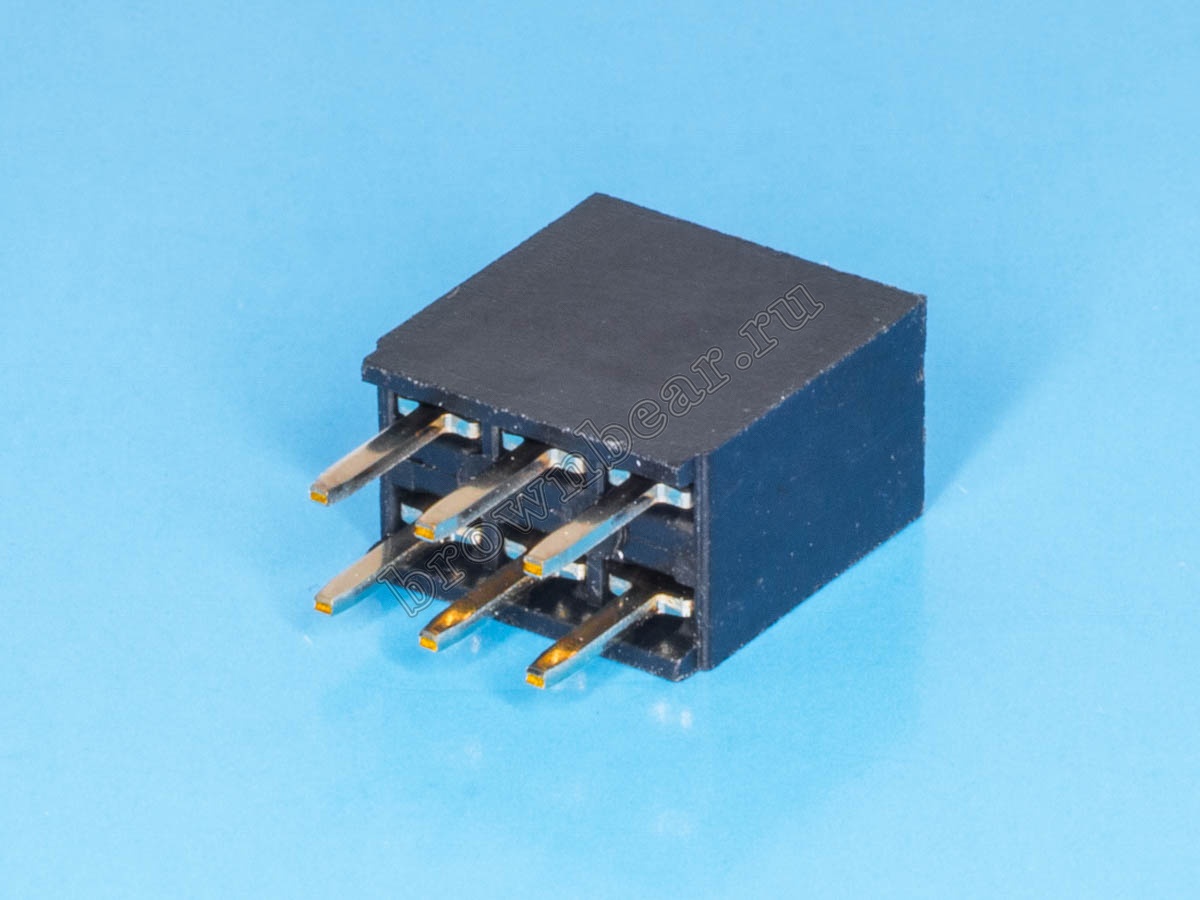

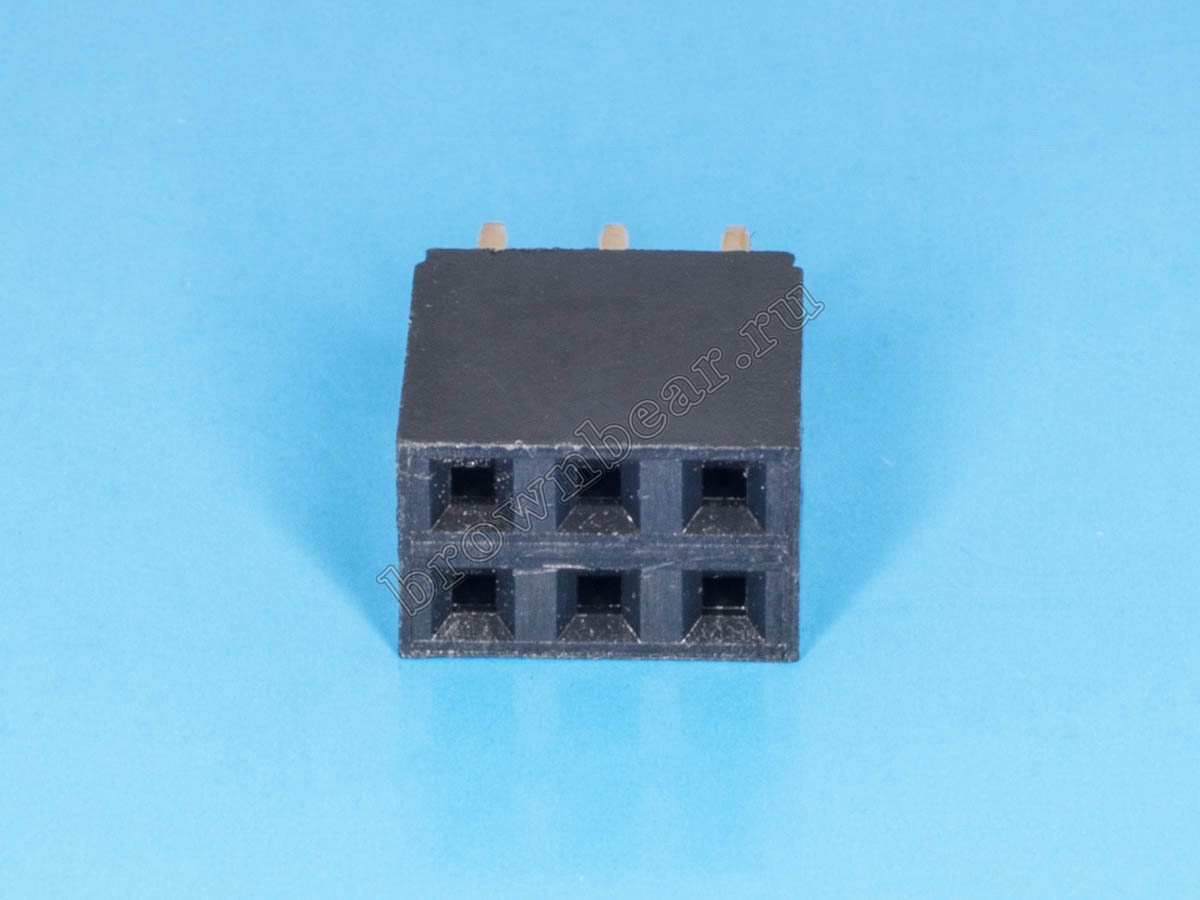

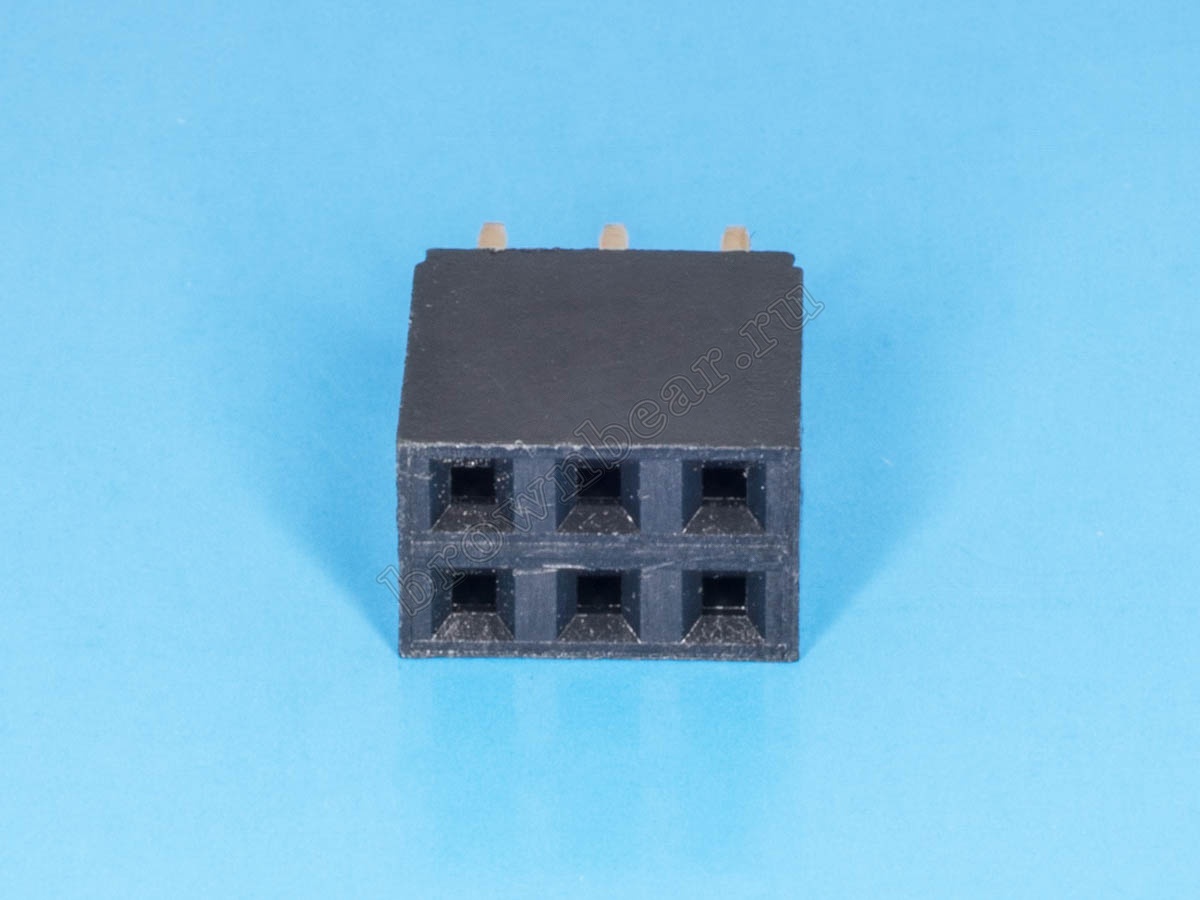

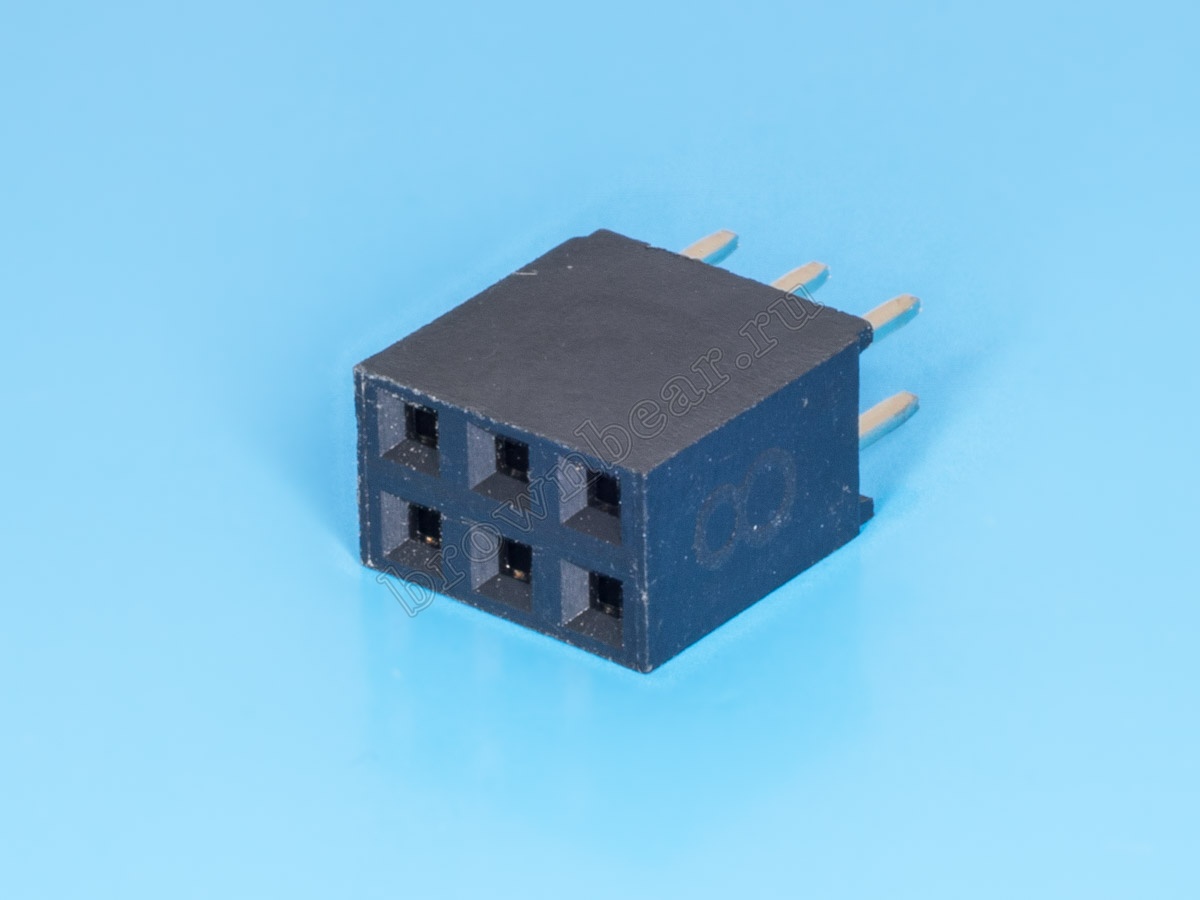

Разъём PBD 6 контактов, с шагом 2.54 мм, прямой.

Описание товара

Разъёмы PBS (PBD) на плату - гнёзда, ответные части к штыревым соединителям PLS (PLD) соответствующего шага, вместе образуют соединение типа плата-плата.

Разъёмы PBS (PBD) устанавливаются вертикально или горизонтально относительно плоскости платы, монтируется методом сквозного или поверхностного монтажа.

Наиболее популярные разъёмы PBS (PBD) с шагом 2,54 мм, для компактных электронных изделий применяют гнёзда с шагом 2 мм и 1.27мм.

Характеристики

Страна Тайвань (Китай)
Артикул товара PBD-6
Код 085-009
Разъём штыревой соединитель
Тип контактов розетка
Установка на плату
Количество контактов 6
Шаг, мм 2.54
Тип исполнения прямой / двухрядный
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом выборочно
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 3
Предельное напряжение, В 500 АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 500
Сопротивление контакта (не более Ом) 0.03
Допустимые температуры от -40 до 105 °C
Вес, кг 0.000627

Схема изделия

A = N * 2.54+0.5 ± 0.3
B = (N - 1) * 2.54 ± 0.25
N - количество контактов

Файлы

yhqefwdczvvi5zguhqmqge47kf0uhj7j.png Схема изделия, 5.49 КБ
Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
35 руб от 1 шт
30 руб от 100 шт
25 руб от 1000 шт
Доступно: 9 998 шт
