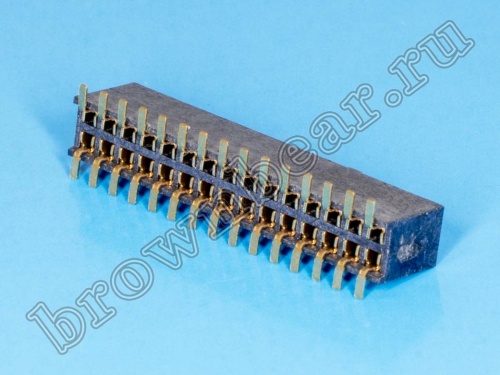

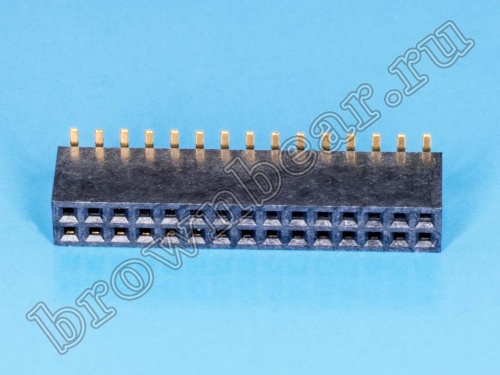

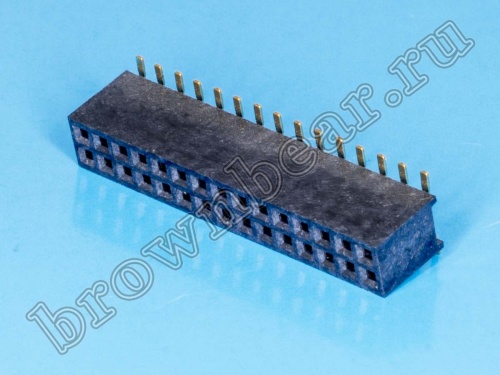

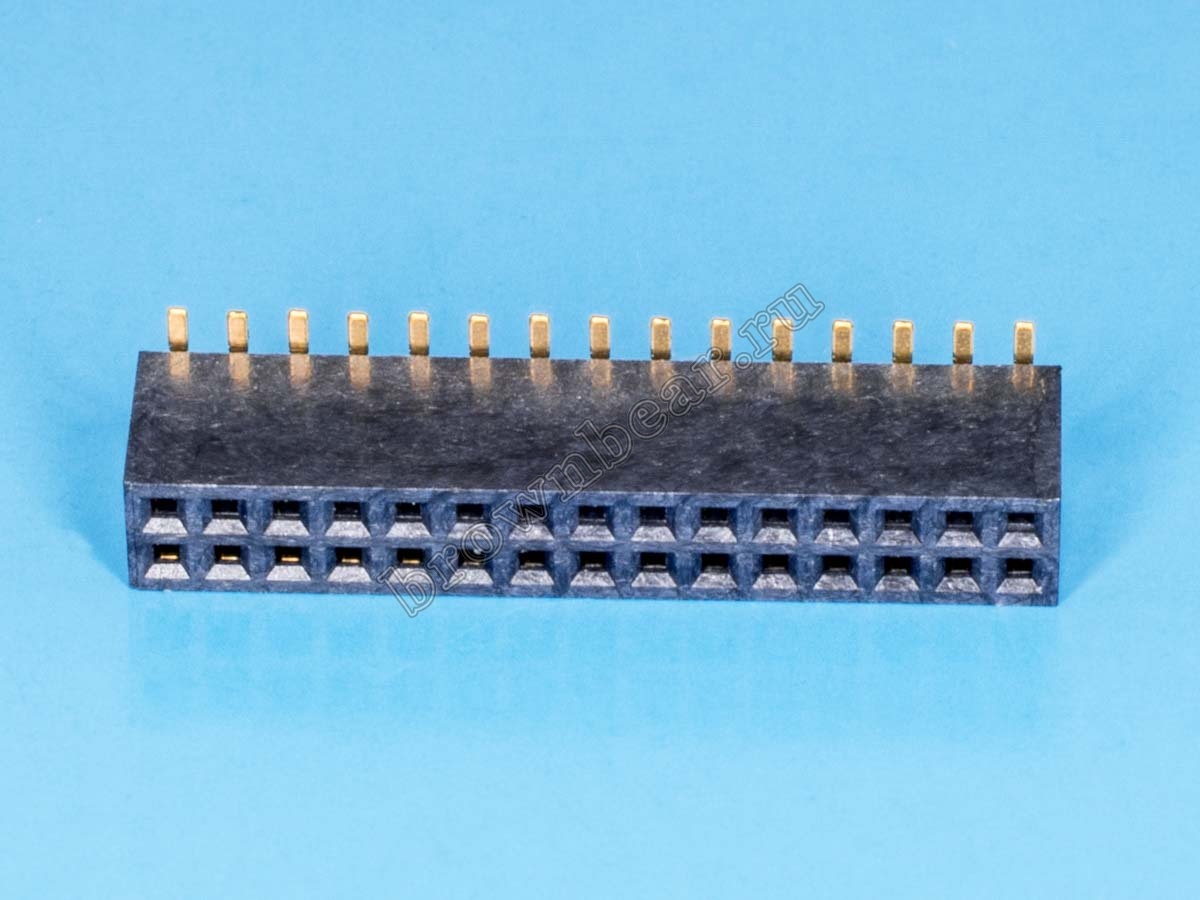

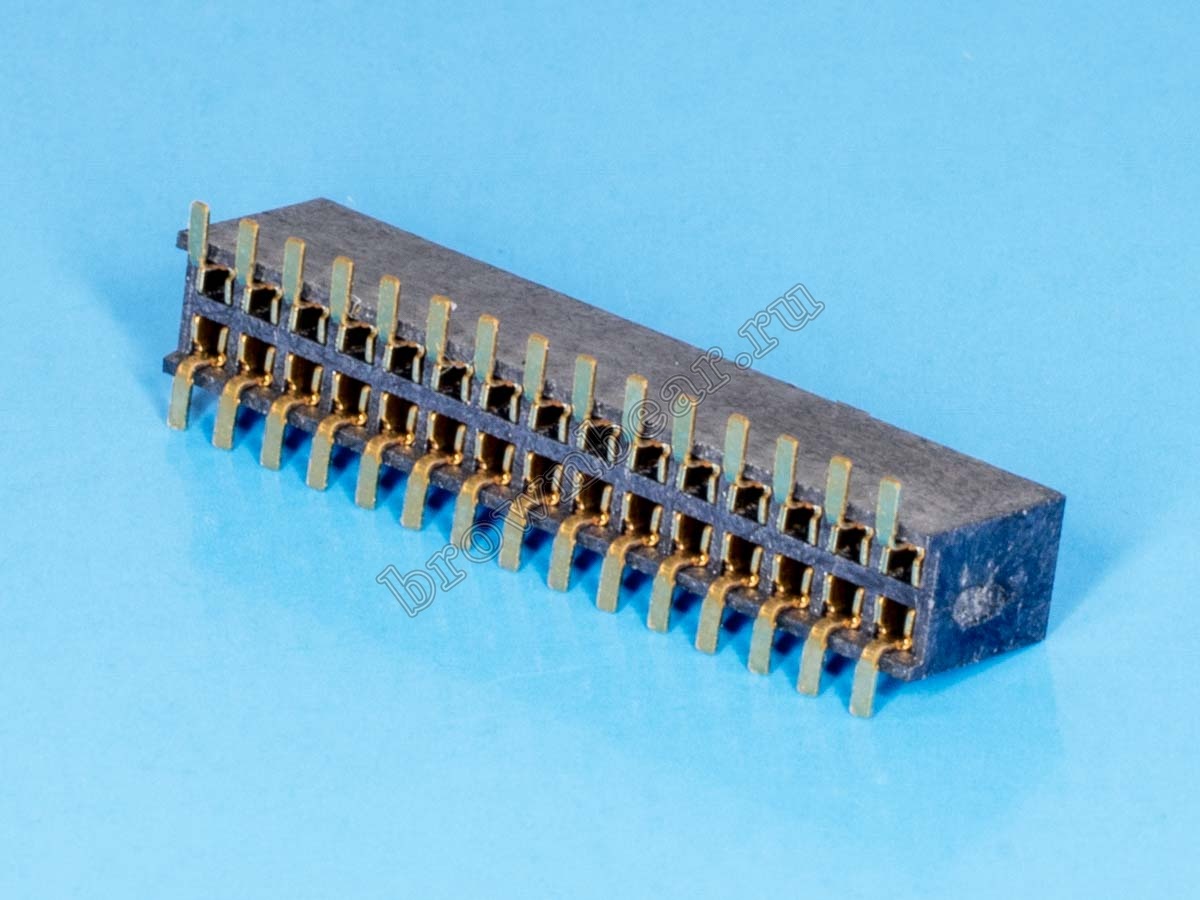

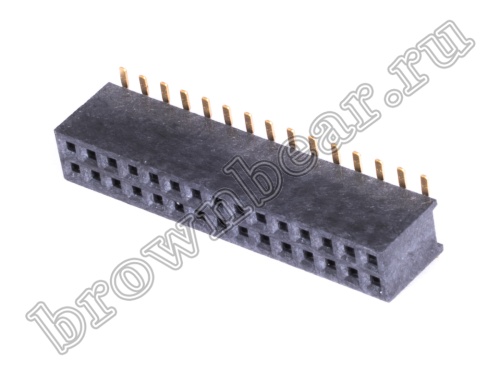

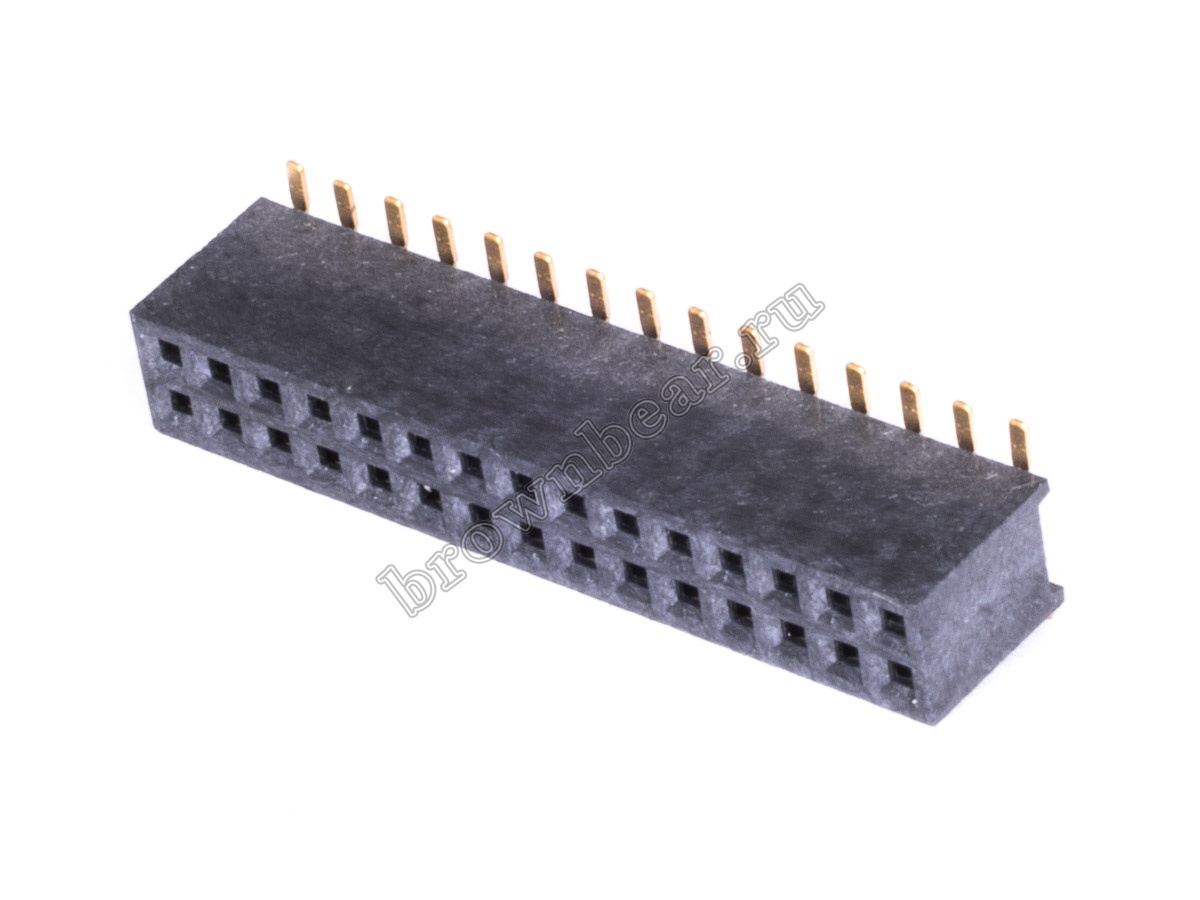

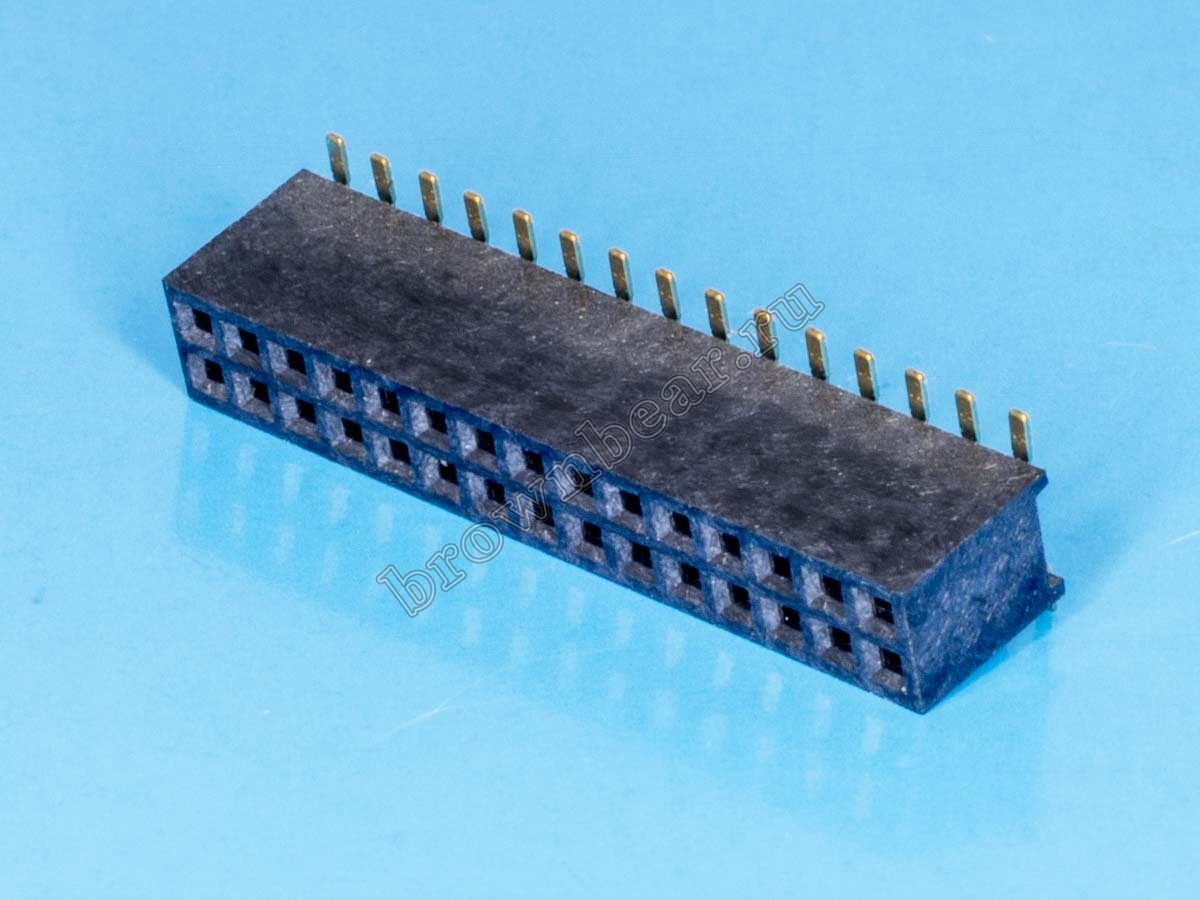

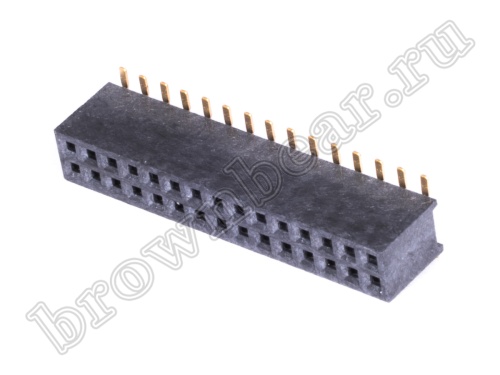

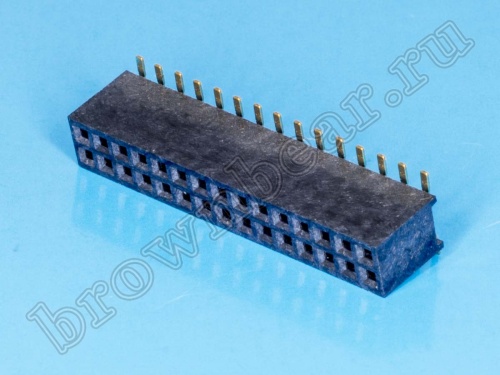

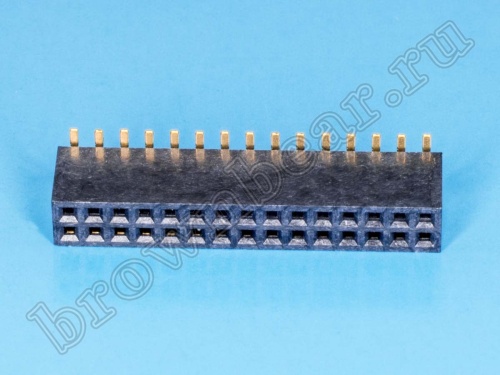

PBD1.27-30S Разъем 2х15 гнездо на плату, поверхностный монтаж, шаг 1,27мм
Характеристики:
Страна
Тайвань (Китай)
Артикул товара
PBD1.27-30S
Код
085-109
Количество контактов
30
Шаг, мм
1.27
Материал контактов
фосф. бронза, покрытая золотом выборочно
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0
Разъём PBD 30 контактов, с шагом 2.54 мм, планарный.
Описание товара
Разъёмы PBS (PBD) на плату - гнёзда, ответные части к штыревым соединителям PLS (PLD) соответствующего шага, вместе образуют соединение типа плата-плата.
Разъёмы PBS (PBD) устанавливаются вертикально или горизонтально относительно плоскости платы, монтируется методом сквозного или поверхностного монтажа.
Наиболее популярные разъёмы PBS (PBD) с шагом 2,54 мм, для компактных электронных изделий применяют гнёзда с шагом 2 мм и 1.27мм.
Характеристики
| Страна | Тайвань (Китай) |
| Артикул товара | PBD1.27-30S |
| Код | 085-109 |
| Разъём | штыревой соединитель |
| Тип контактов | розетка |
| Установка | на плату |
| Количество контактов | 30 |
| Шаг, мм | 1.27 |
| Тип исполнения | двухрядный |
| Способ монтажа | пайка / поверхностный монтаж |
| Материал контактов | фосф. бронза, покрытая золотом выборочно |
| Материал изолятора | полистирол, усиленный стекловолокном UL94 V-0 |
| Предельный ток, А | 0.5 |
| Предельное напряжение, В | 250 АС в течение 1 мин. |
| Сопротивление изолятора (не менее МОм) | 500 |
| Сопротивление контакта (не более Ом) | 0.03 |
| Допустимые температуры | от -40 до 105 °C |
| Вес, кг | 0.000517 |
| Артикулы изделия | PBD12730S PBD1.2730S |
Схема изделия
A = N * 1.27+0.32
B = (N - 1) * 1.27
N - количество контактов
