Характеристики:
Страна
Тайвань (Китай)
Артикул товара
DHS-26F
Код
005-215
Количество контактов
26
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал корпуса
сталь, покрытая цинком или оловом
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

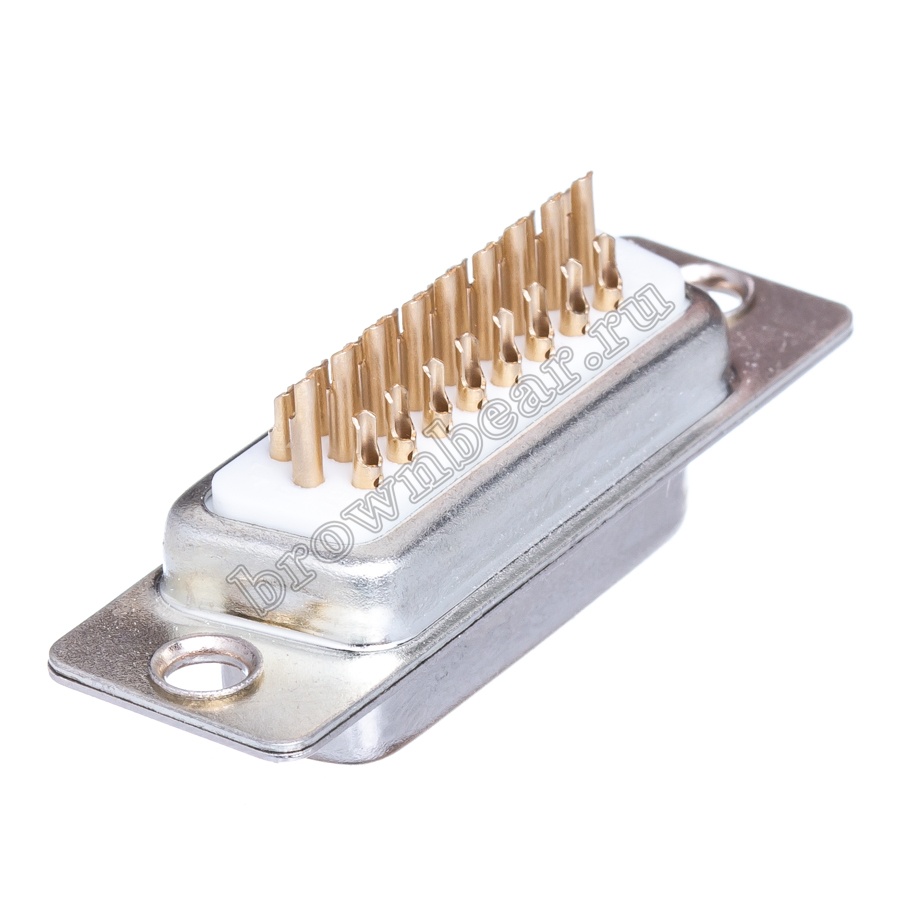

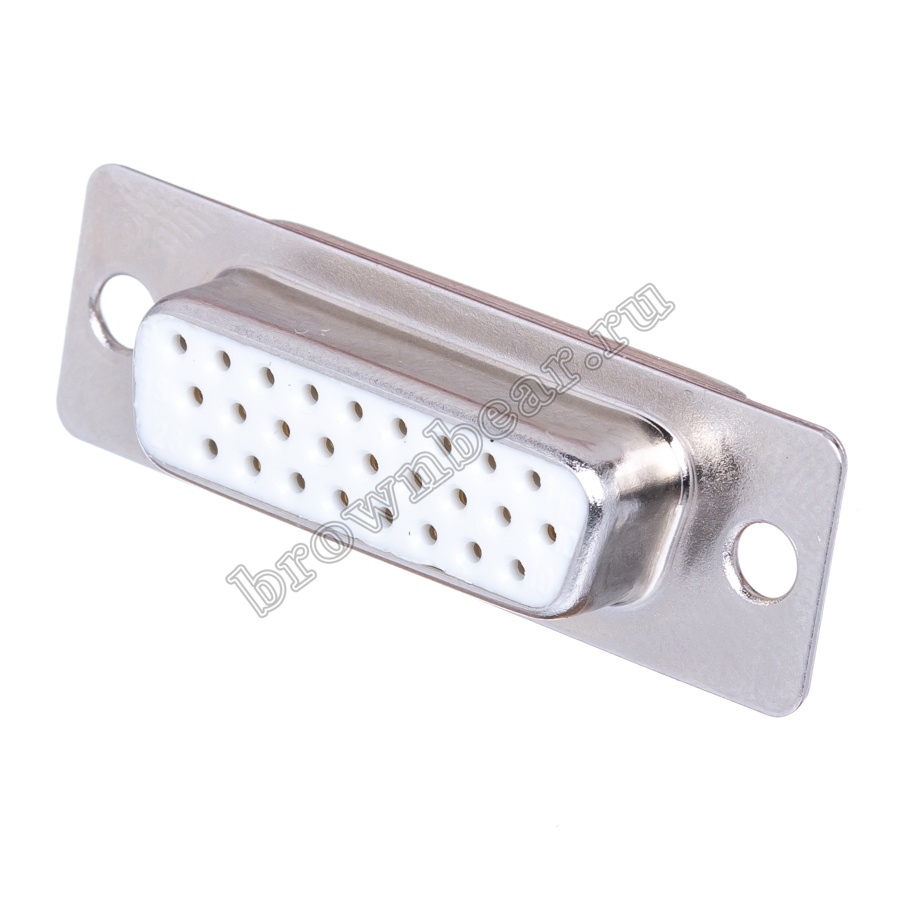

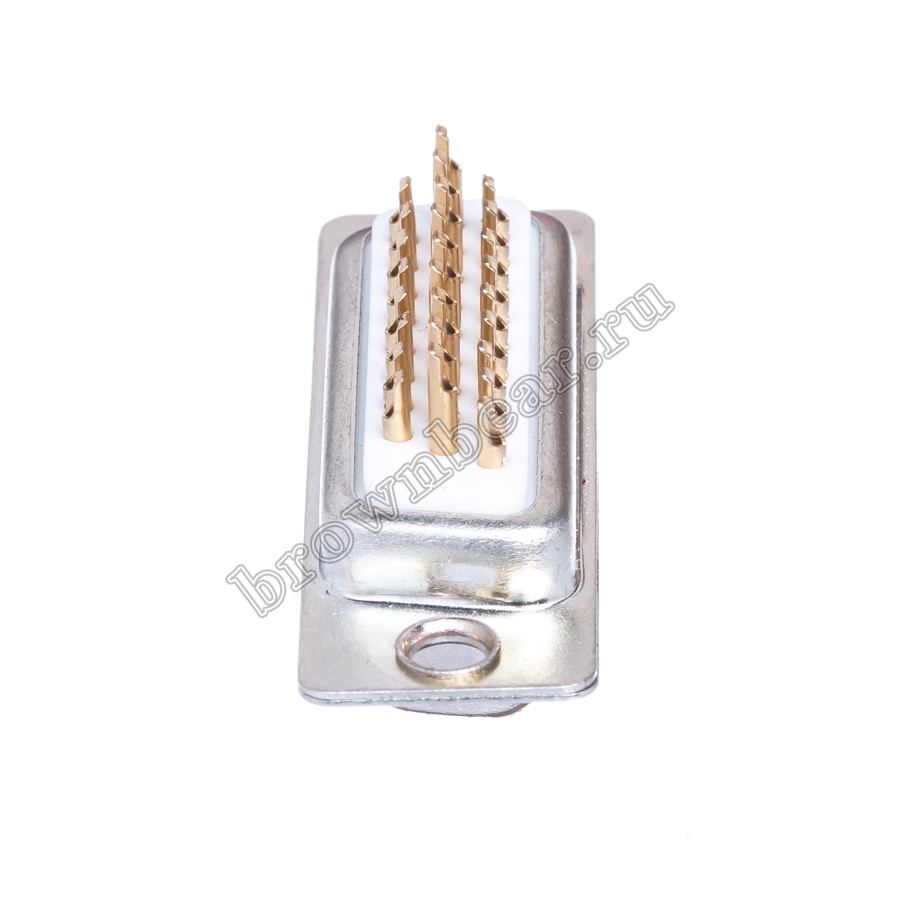

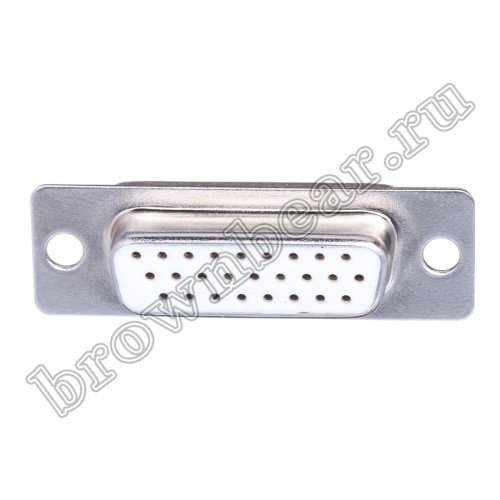

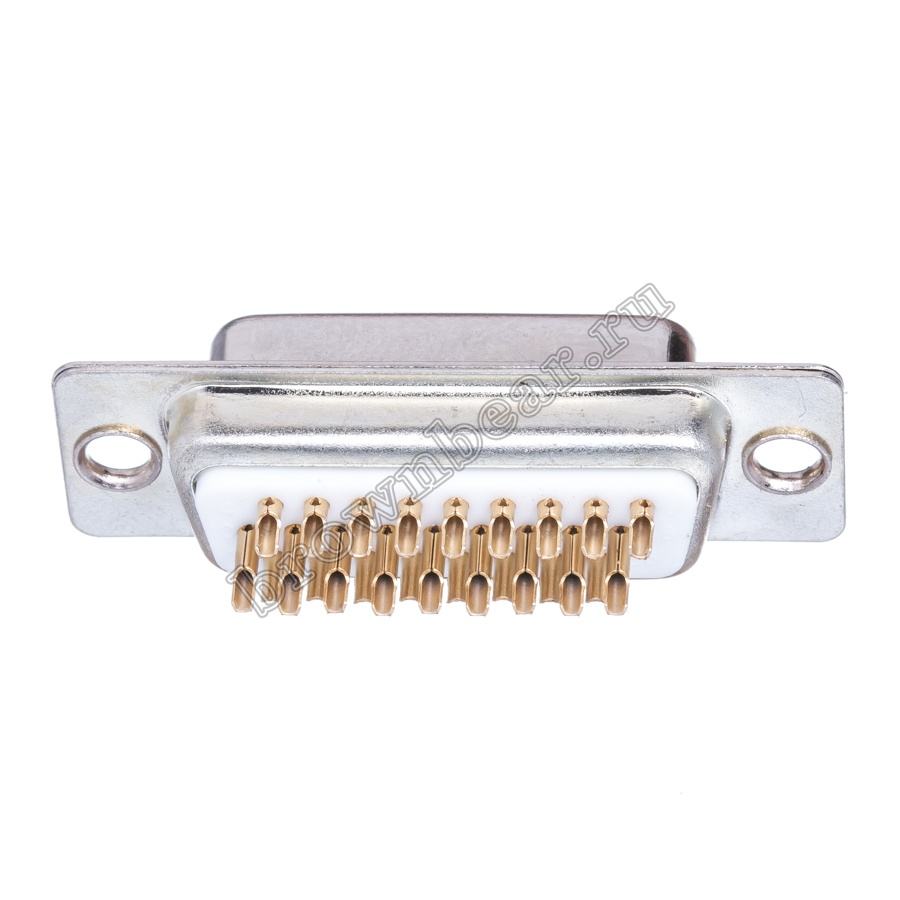

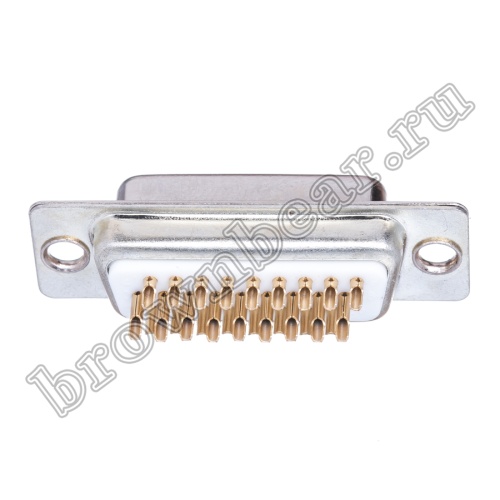

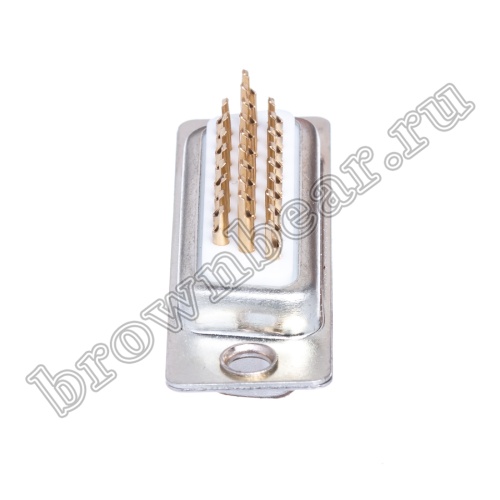

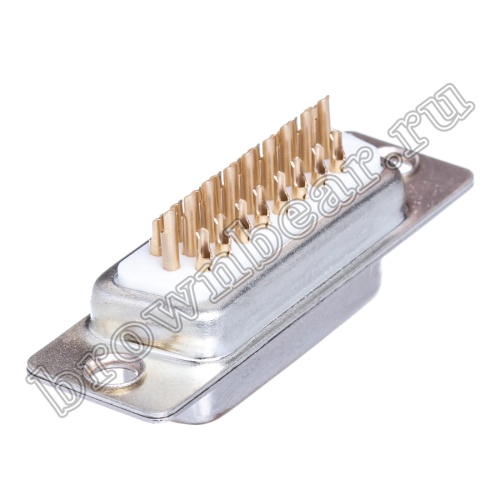

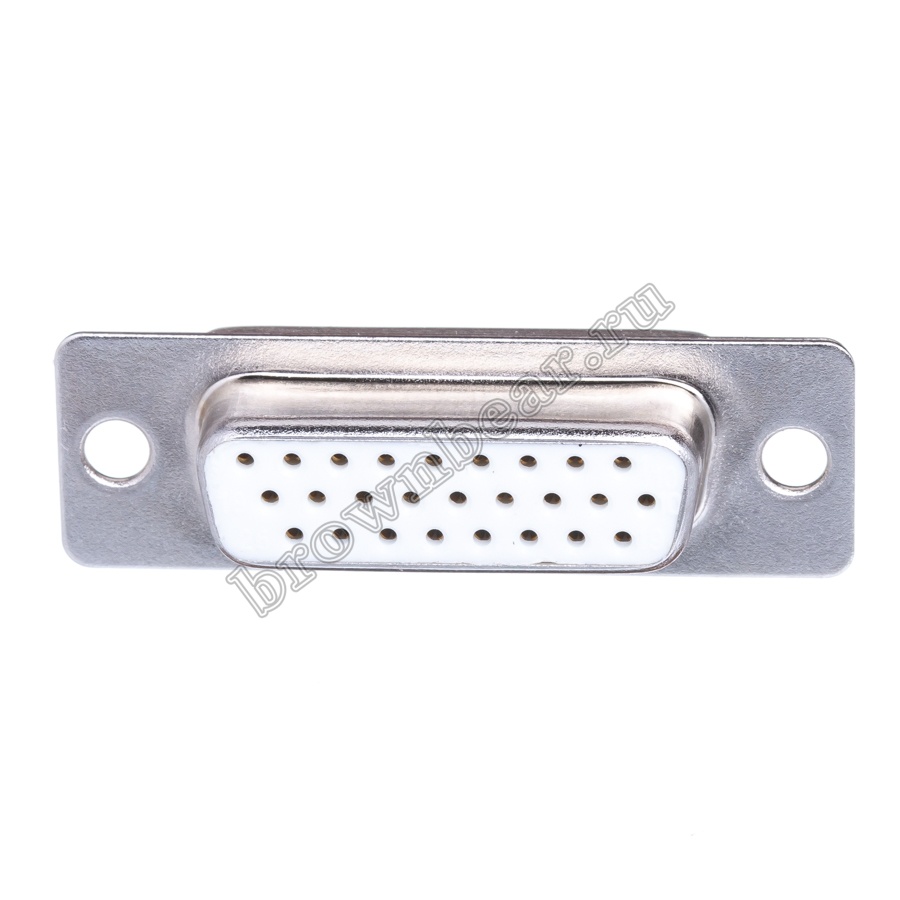

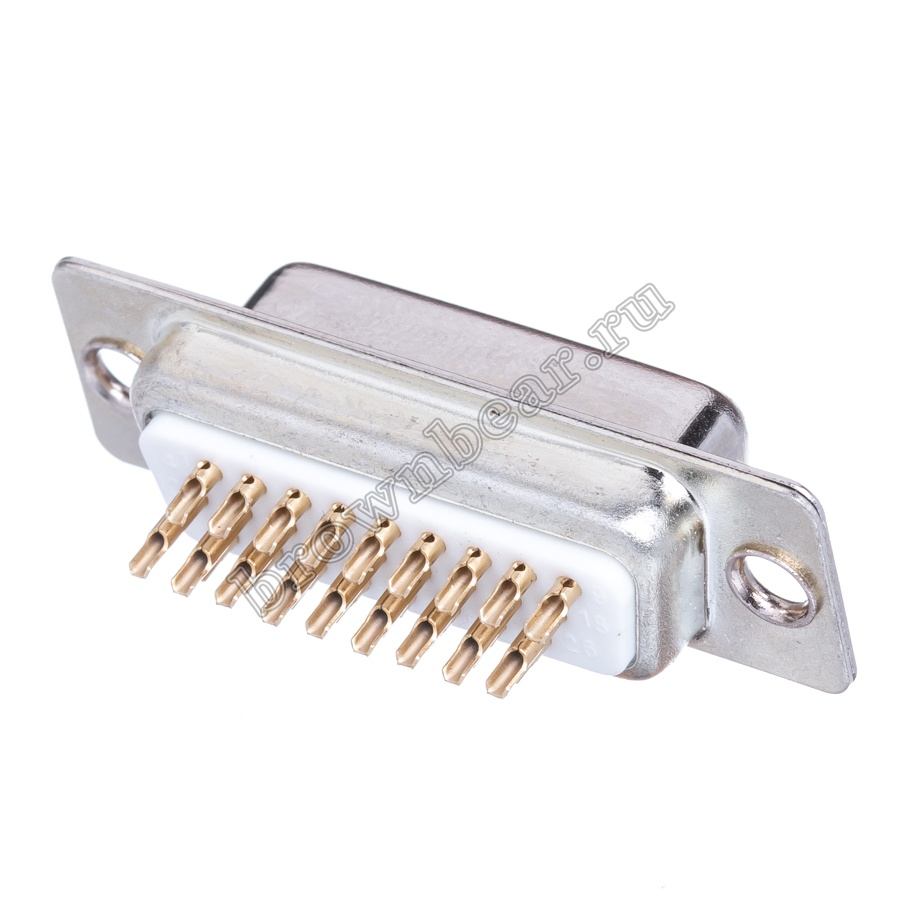

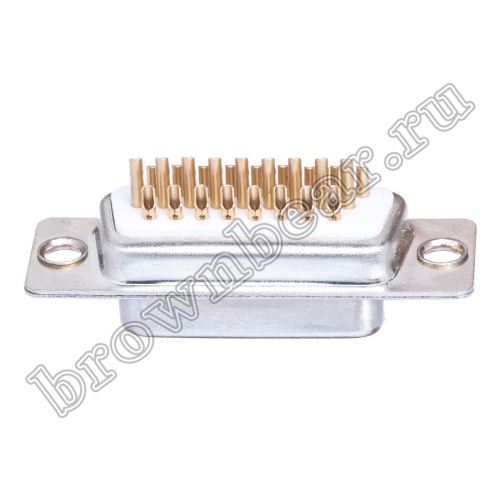

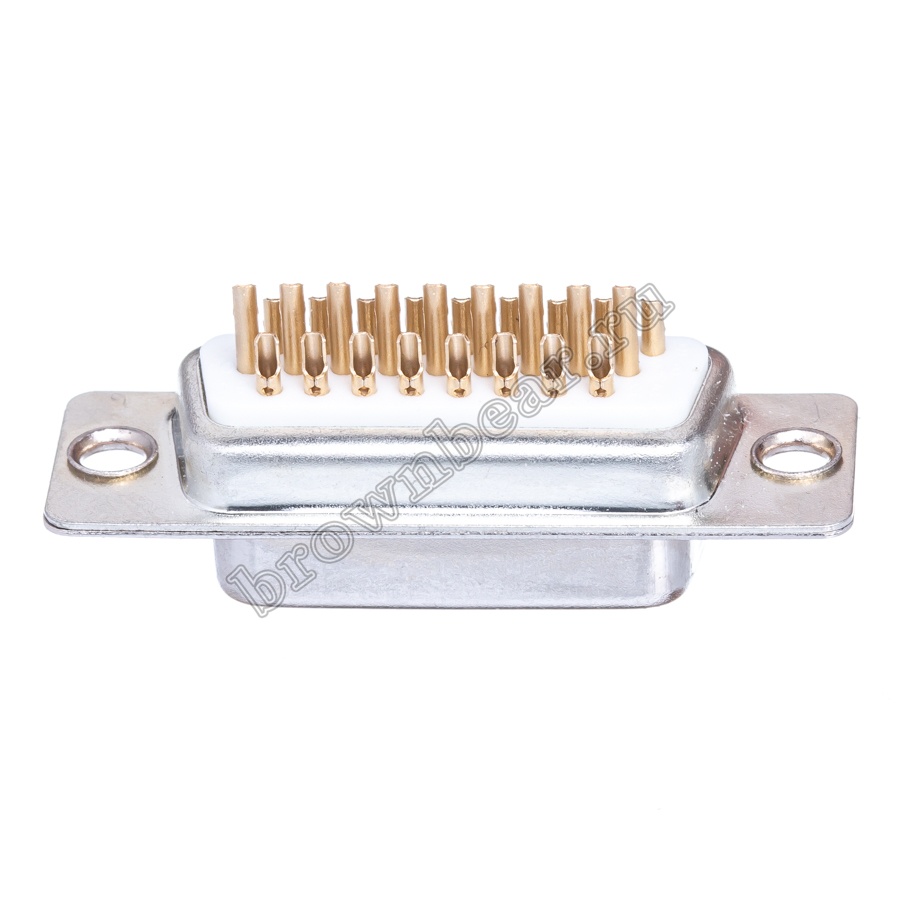

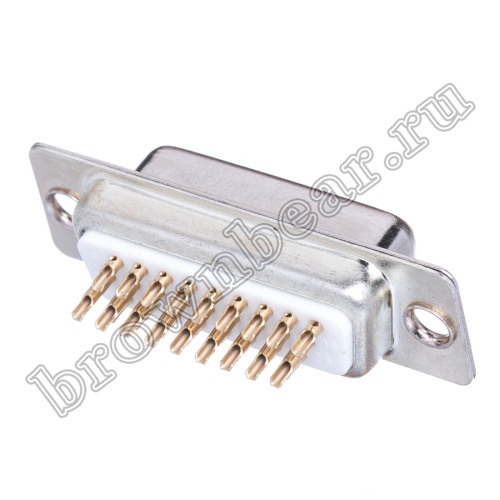

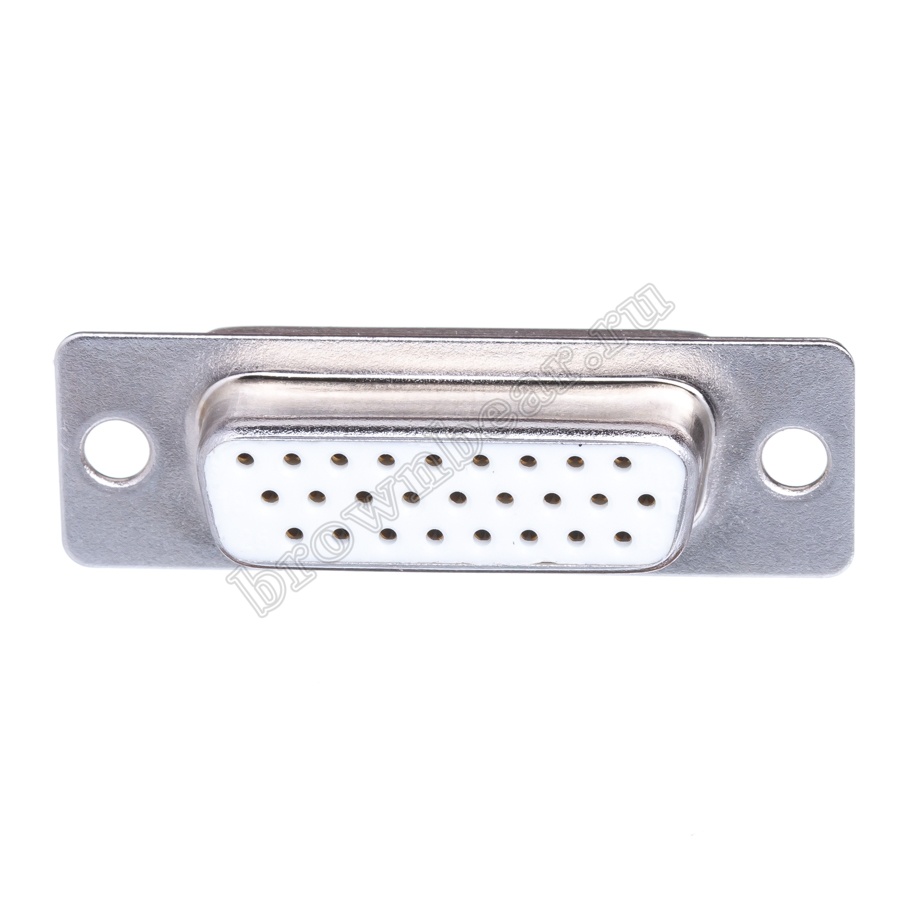

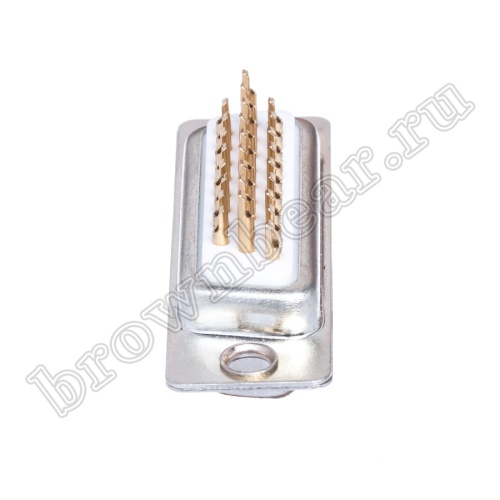

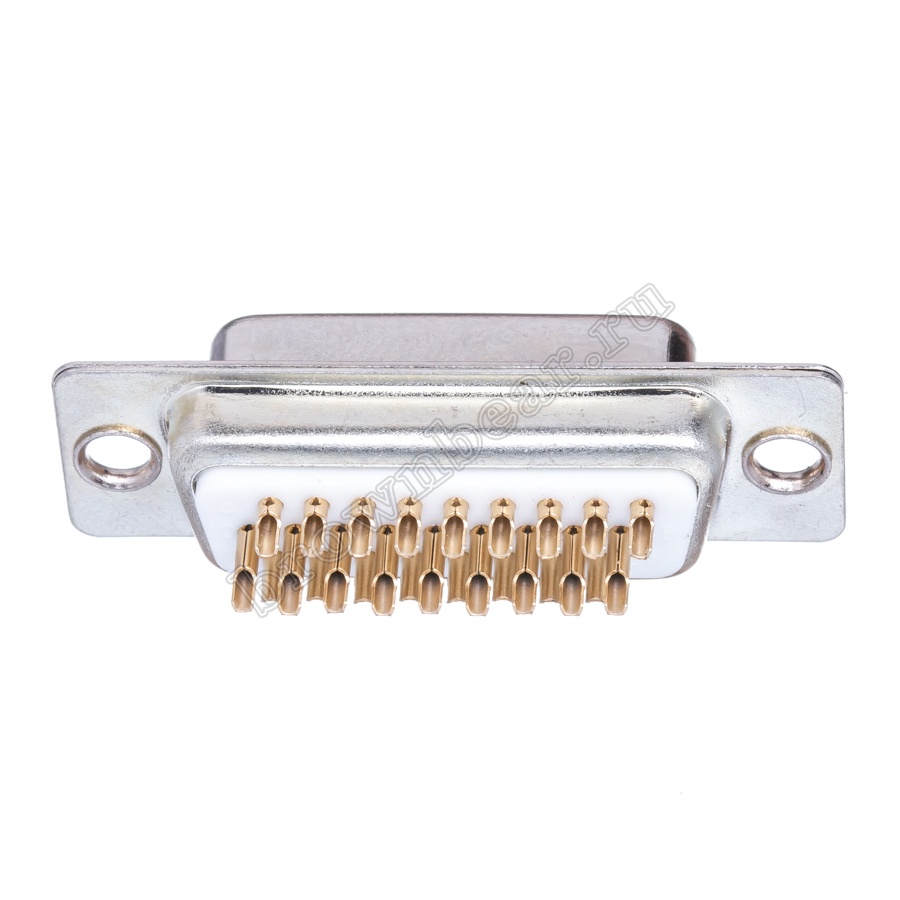

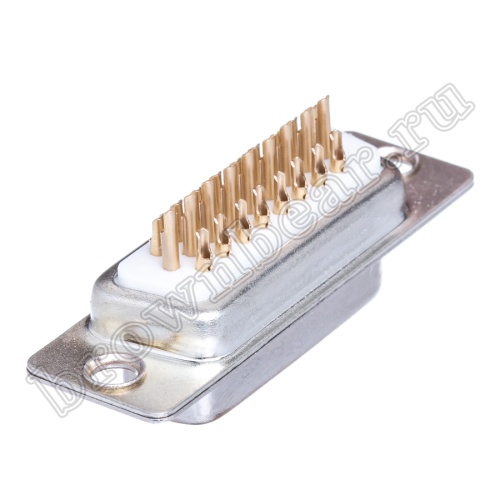

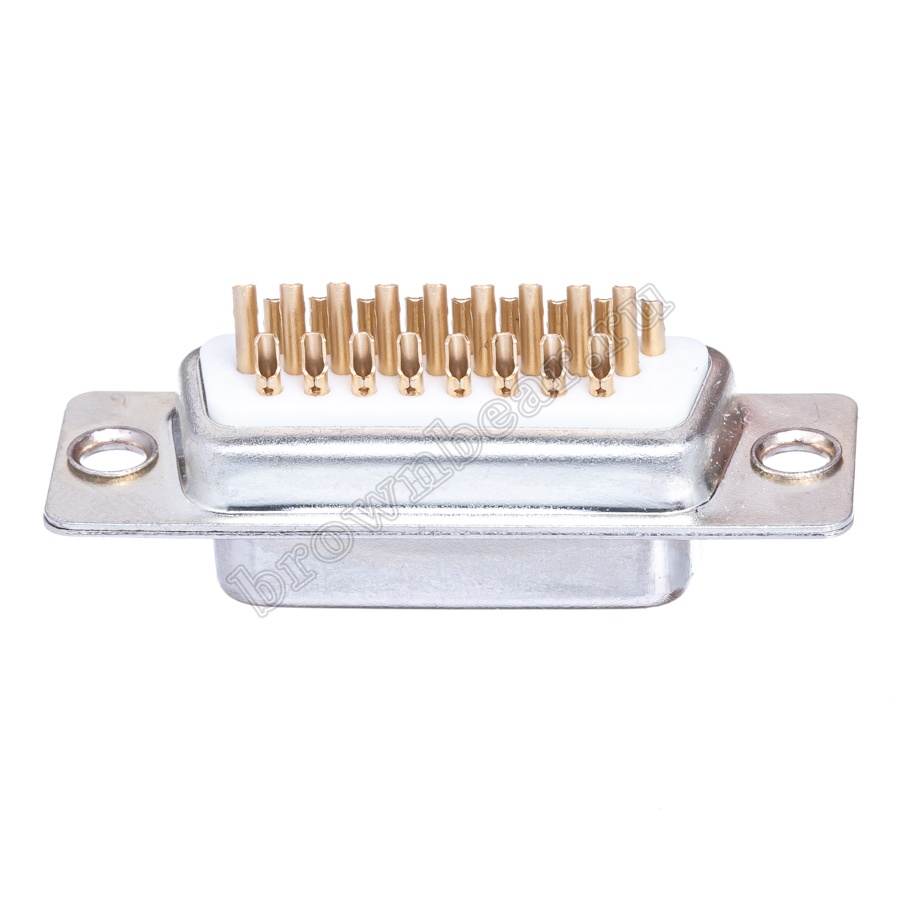

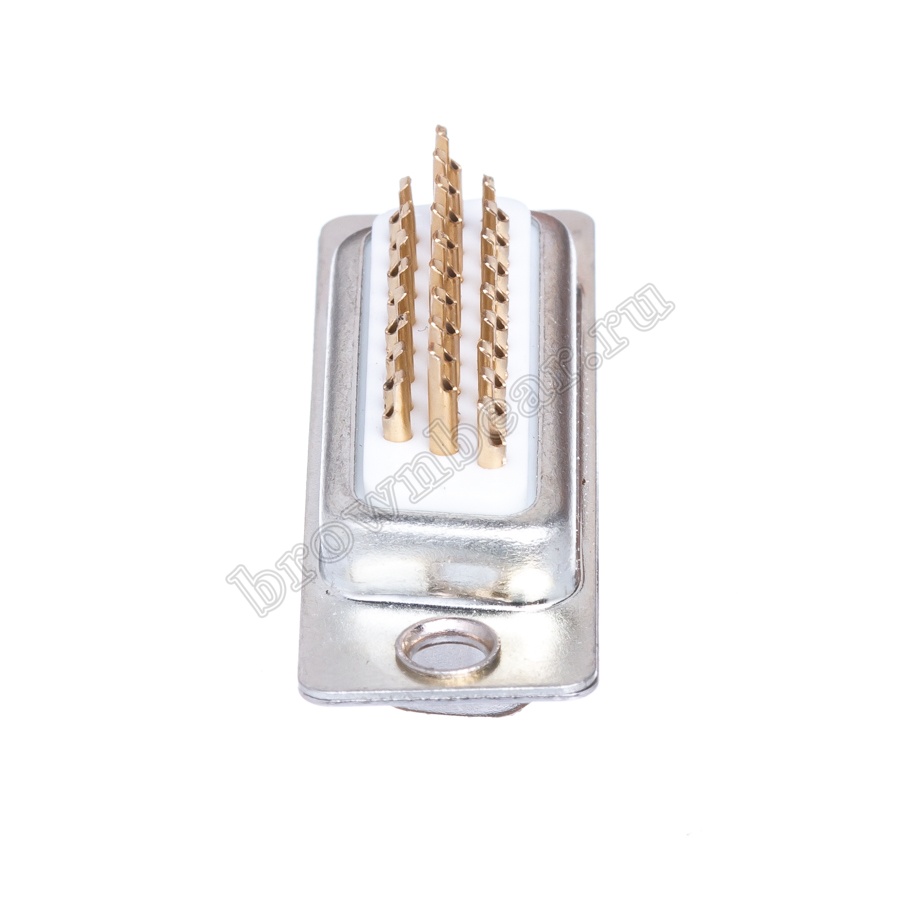

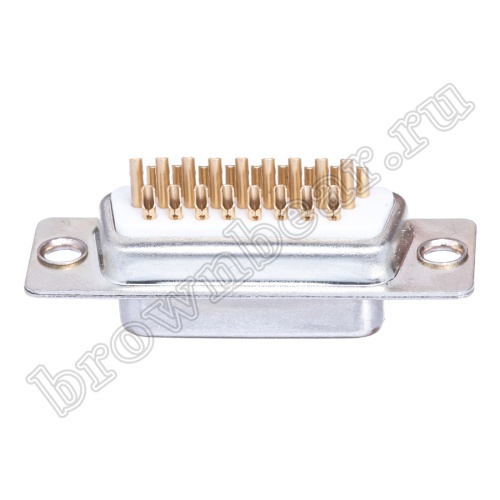

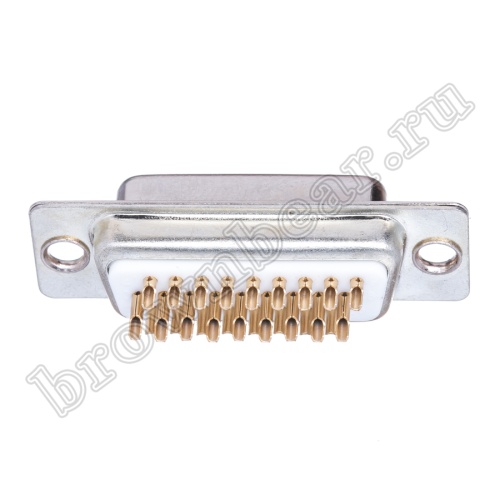

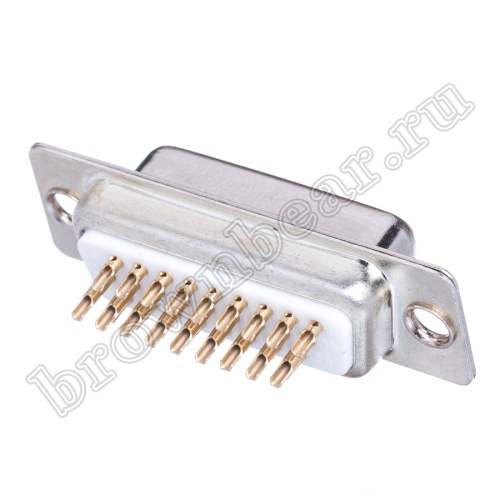

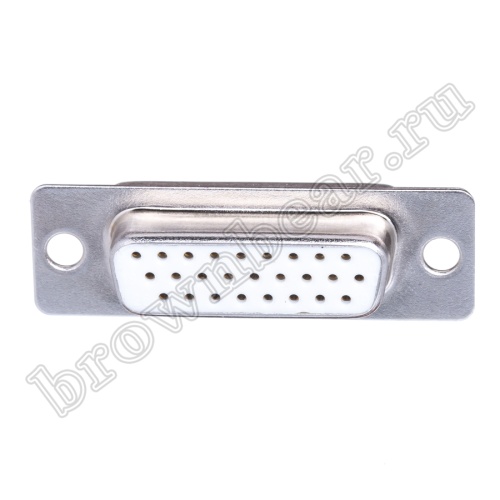

Разъём D-SUB высокой плотности трёх рядный, розетка 26 контактов. Монтаж на кабель осуществляется при помощи пайки. Аналог разъёма DHS-26F (005-098).

Описание товара

Разъём серии D–SUB (полное название D–Subminiature) состоит из контактной колодки со штыревыми контактами в два, три или четыре ряда причем количество контактов в первом ряду на один больше, чем во втором. Контакты защищены металлическим кожухом, напоминающим по форме букву D, благодаря чему исключается возможность неправильного соединения. Разъёмы серии D–SUB: и вилка, и гнездо могут иметь разное число контактов: от 9 до 50 – обычной плотности; от 15 до 78 – повышенной плотности. Разъемы широко применяются во многих интерфейсах для передачи данных, а также для подключения питания к различным устройствам. Для кабельных разъемов предусмотрены различные типы корпусов.

Характеристики

Страна Тайвань (Китай)
Артикул товара DHS-26F
Код 005-215
Разъём D-SUB
Тип контактов розетка
Установка на кабель
Количество контактов 26
Тип исполнения высокая плотность / прямой
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом поверх никеля
Материал корпуса сталь, покрытая цинком или оловом
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 1 (на контакт)
Предельное напряжение, В 500 АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 500
Сопротивление контакта (не более Ом) 0.001
Допустимые температуры от -40 до 70 °C
Вес, кг 0.008311

Схема изделия

Размеры A B C D E F
мм 24.70 33.3 39.2 12.55 7.95 2.29

Файлы

gh19votevdi2ulbl1hh1v7gve44470cq.png Схема изделия, 3.66 КБ
Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
120 руб от 1 шт
110 руб от 100 шт
100 руб от 1000 шт
Доступно: 106 шт
