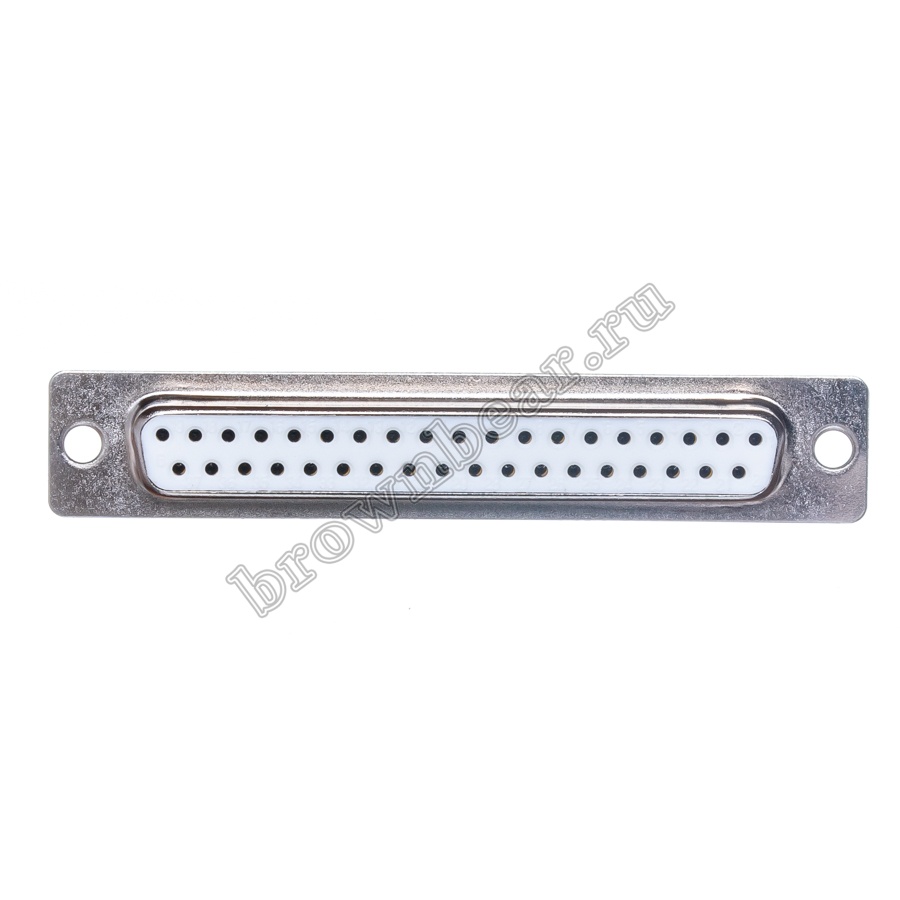

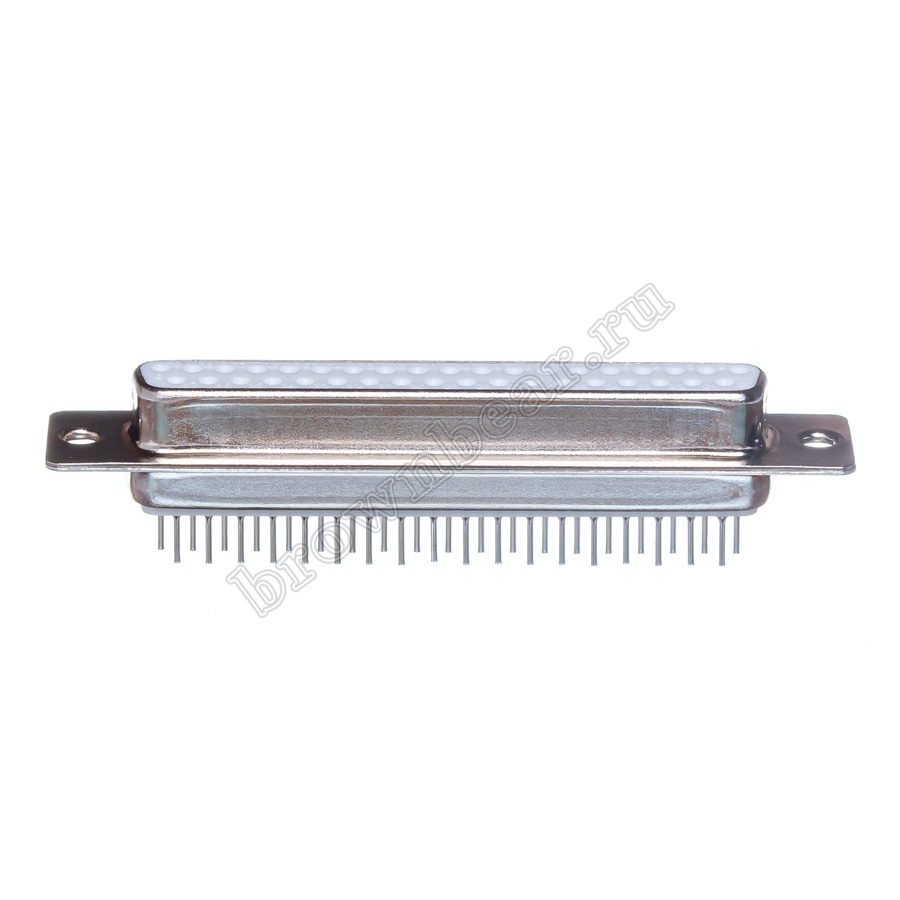

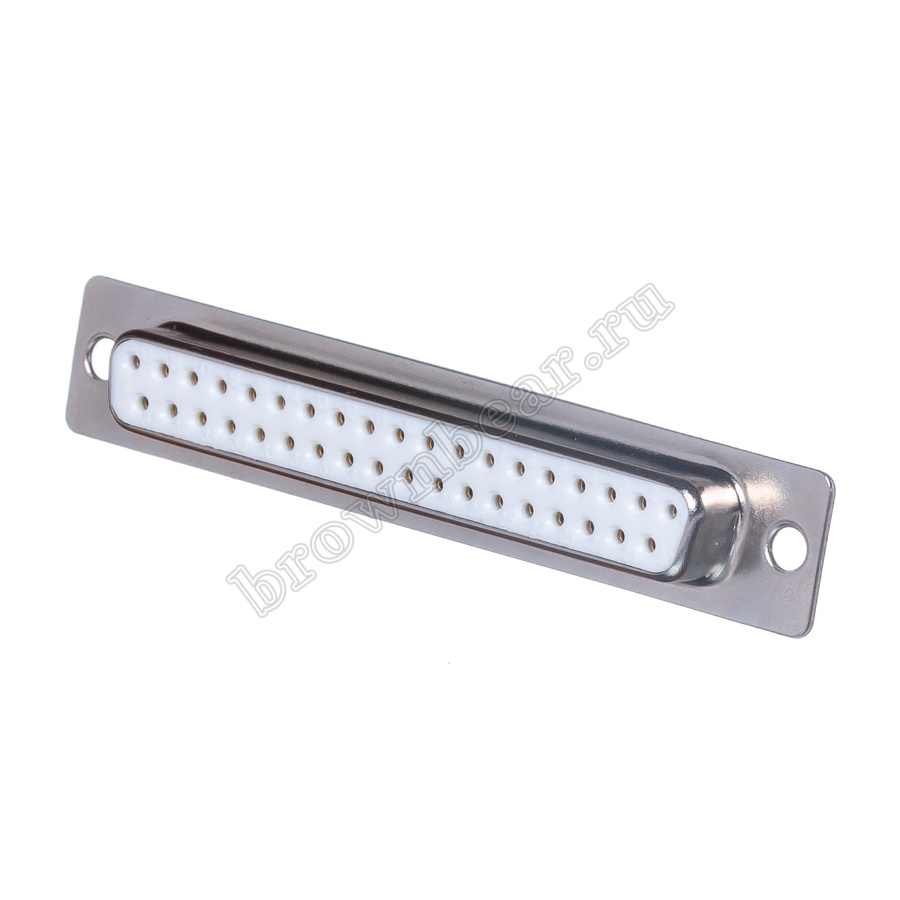

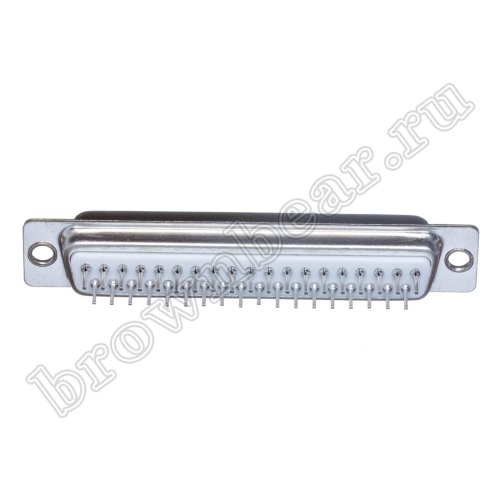

Разъем D-SUB 37 контактов, гнездо на плату, вертикальный DBB-37F купить в интернет-магазине «Бурый Медведь»

Пн-Пт: с 10:00 до 18:00
Сб, Вс: выходной

0
0
0 В корзине пока пусто
Характеристики:
Страна
Тайвань (Китай)
Артикул товара
DBB-37F
Код
005-170
Количество контактов
37
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал корпуса
сталь, покрытая цинком или оловом
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

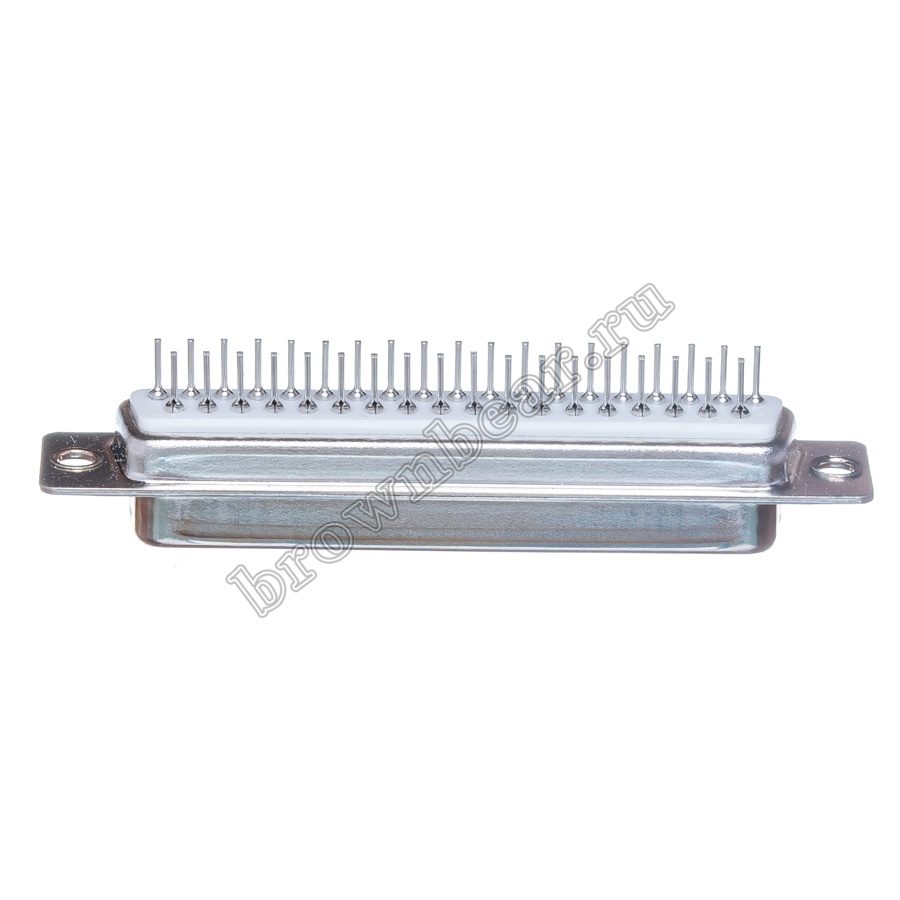

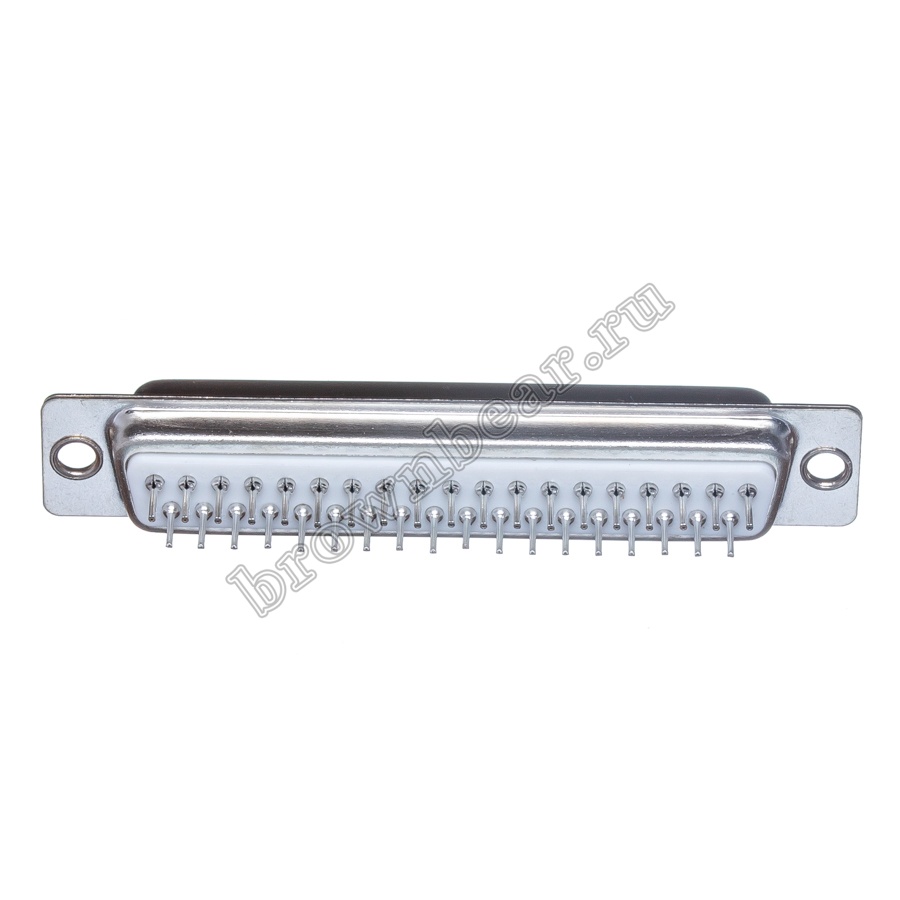

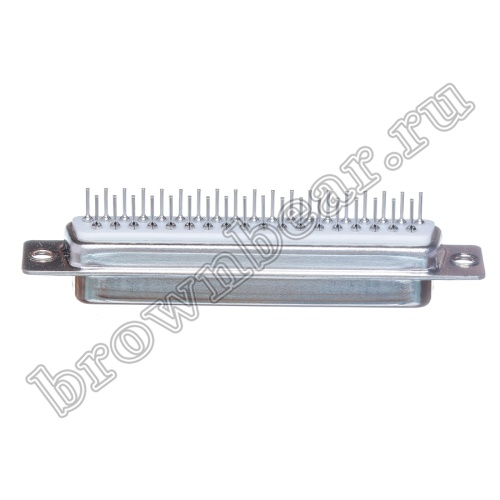

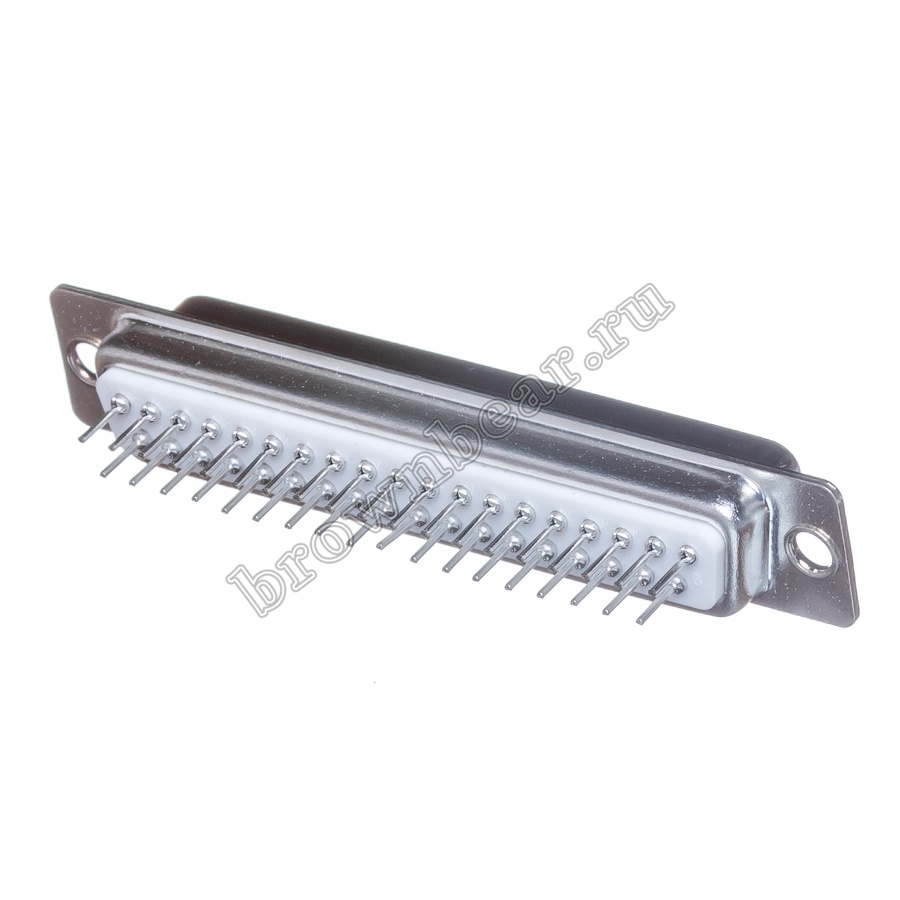

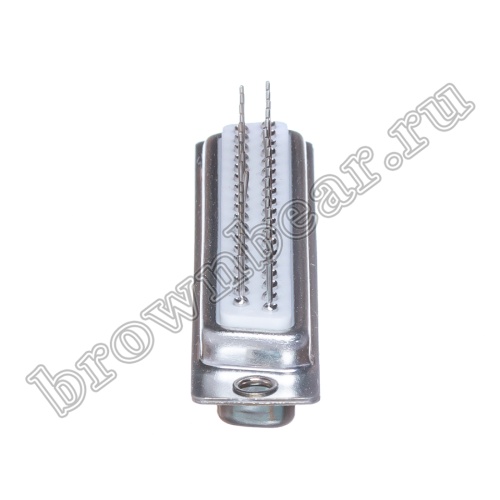

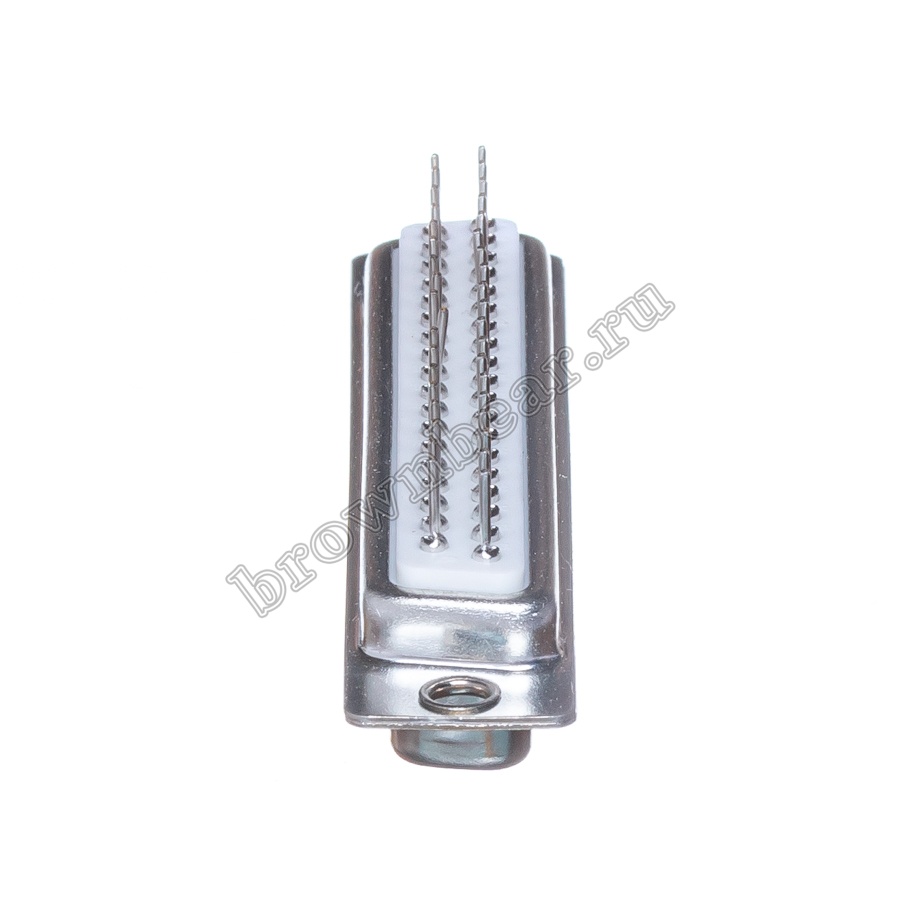

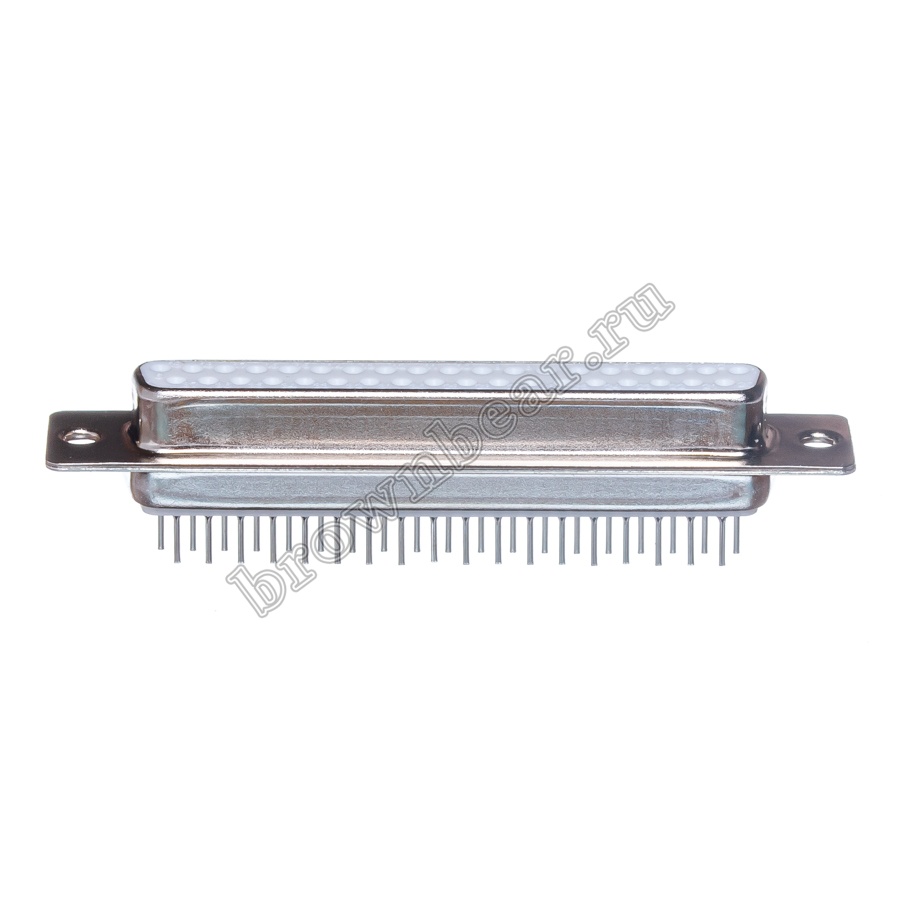

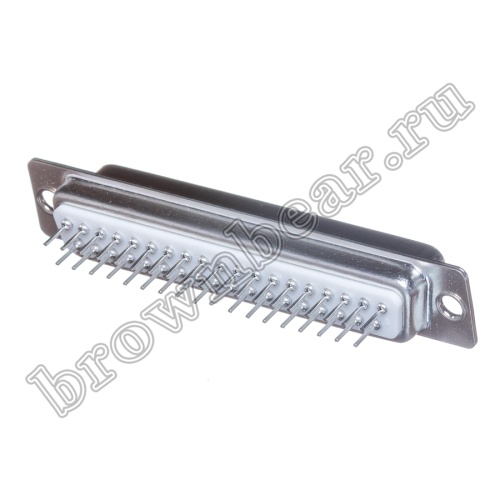

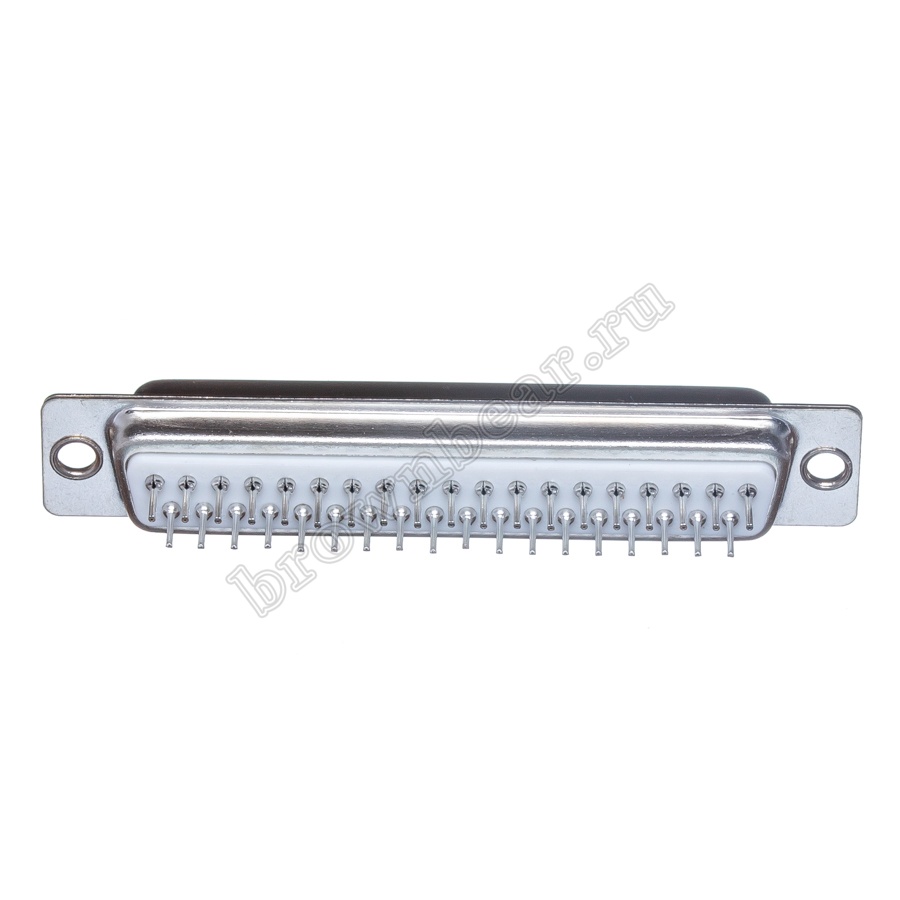

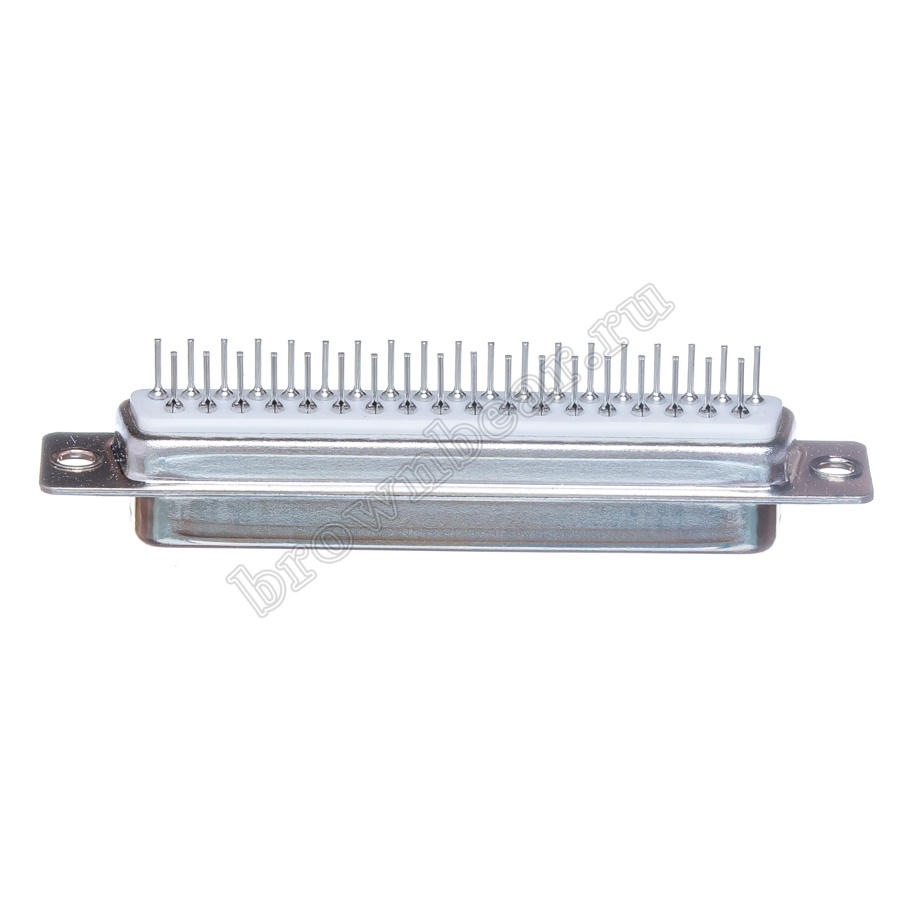

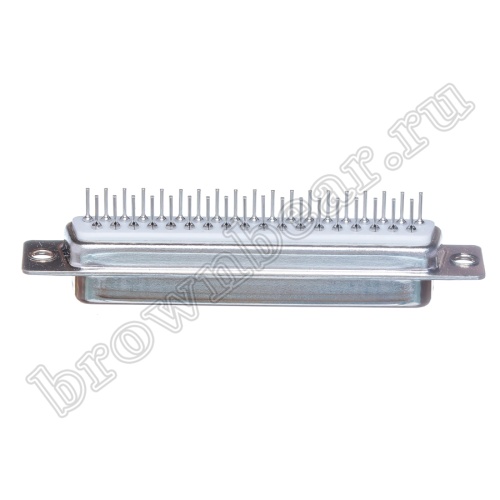

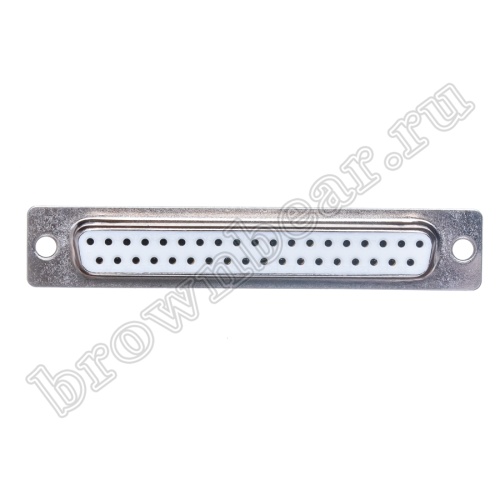

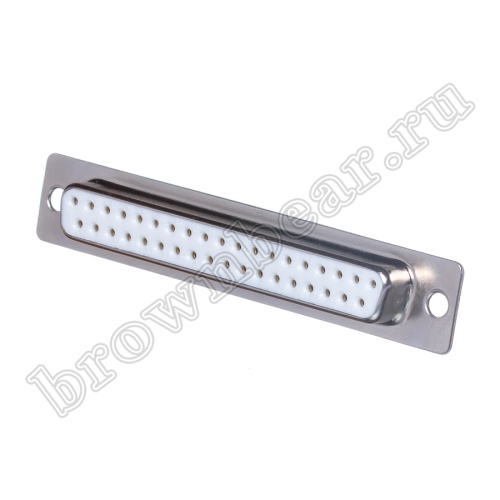

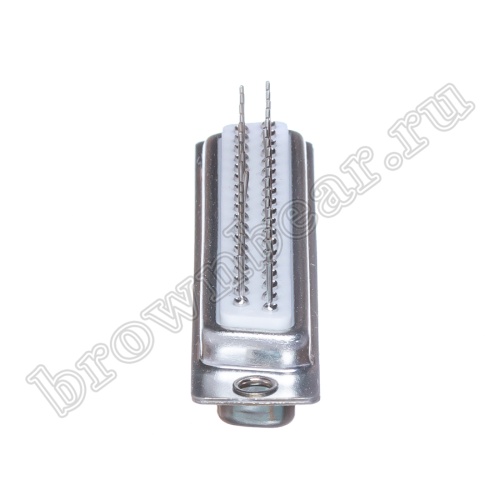

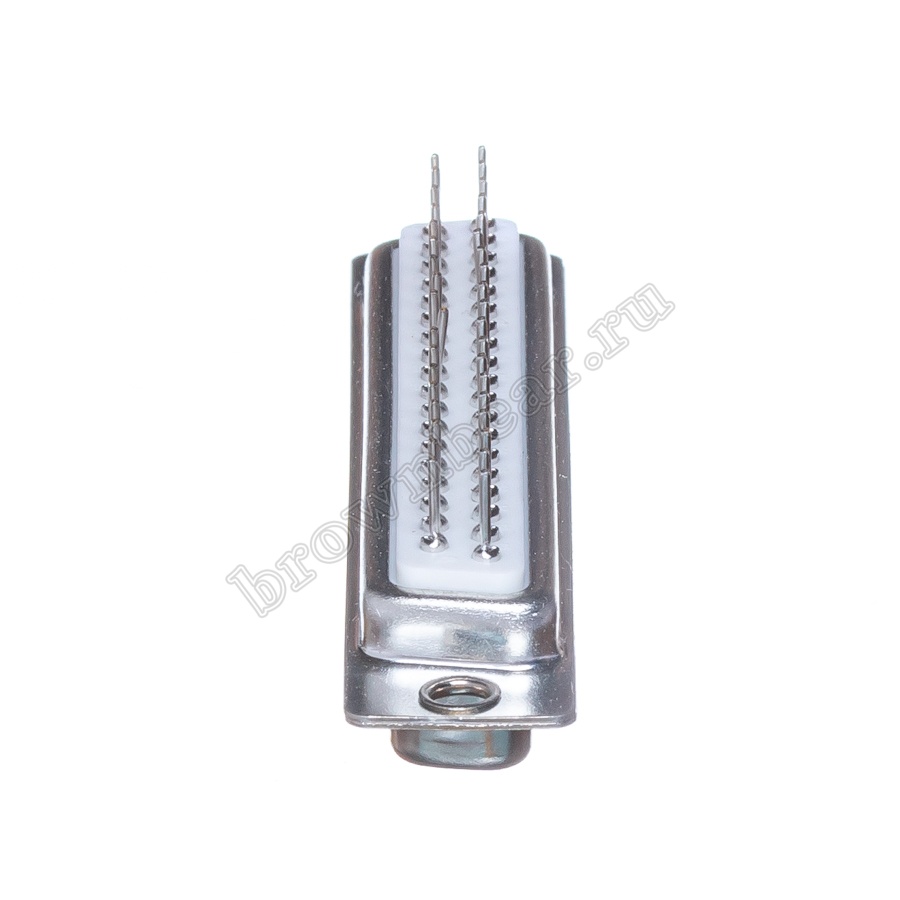

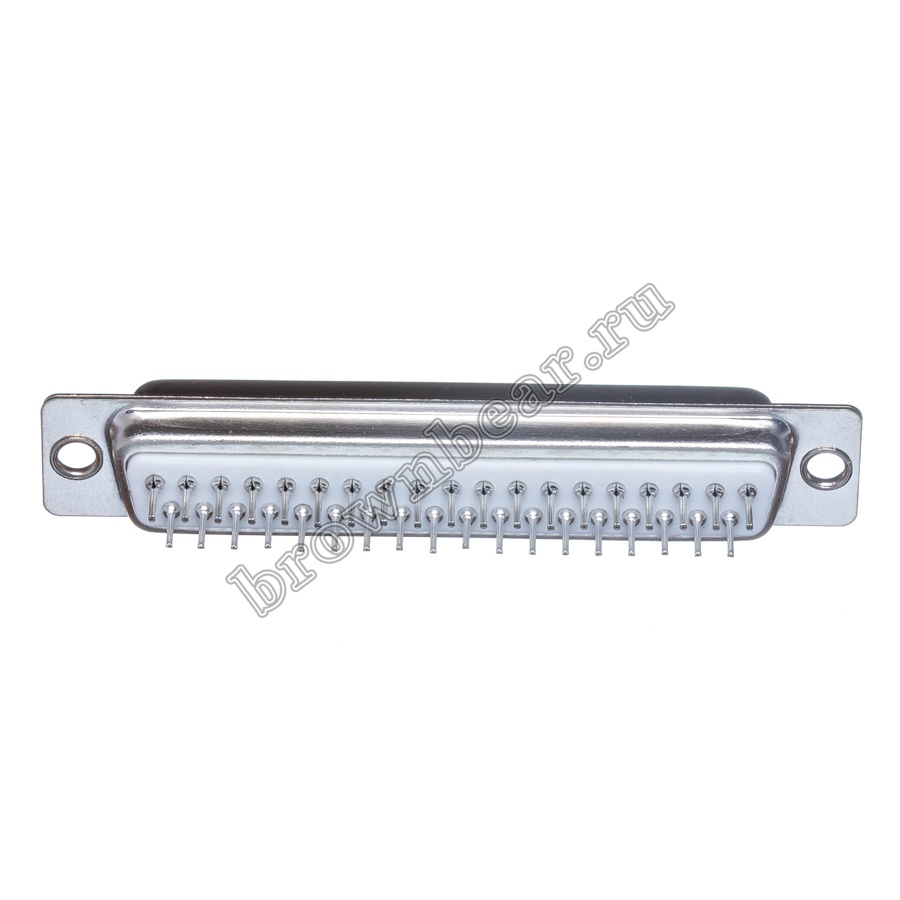

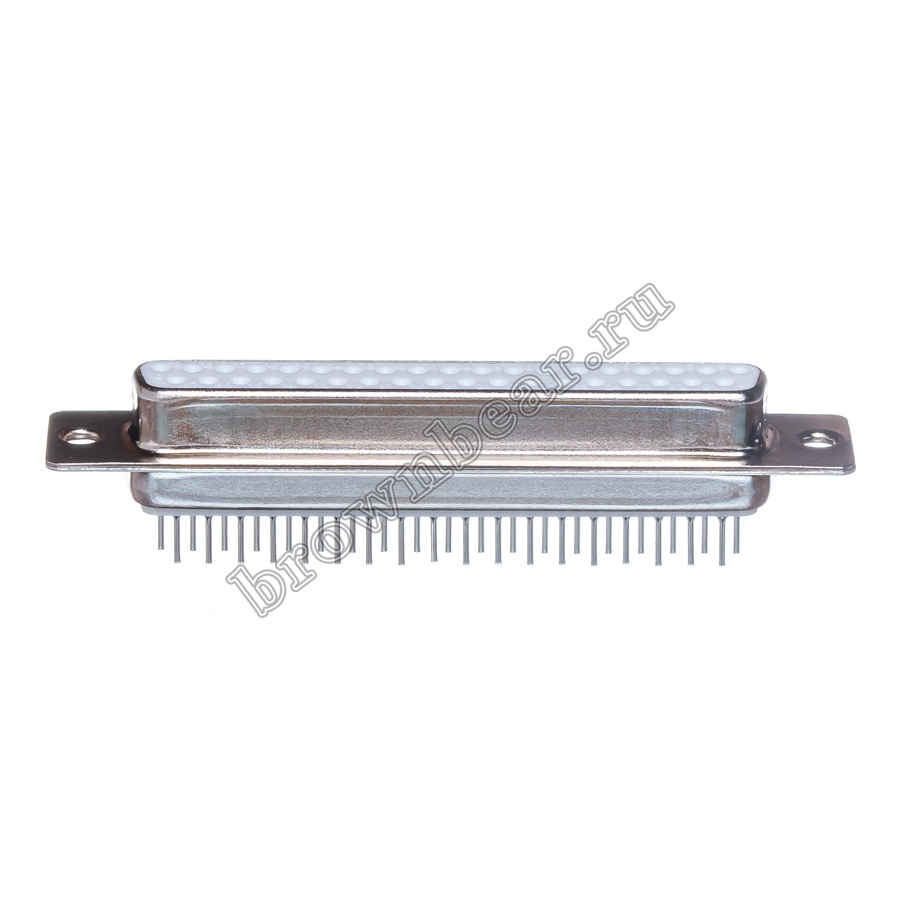

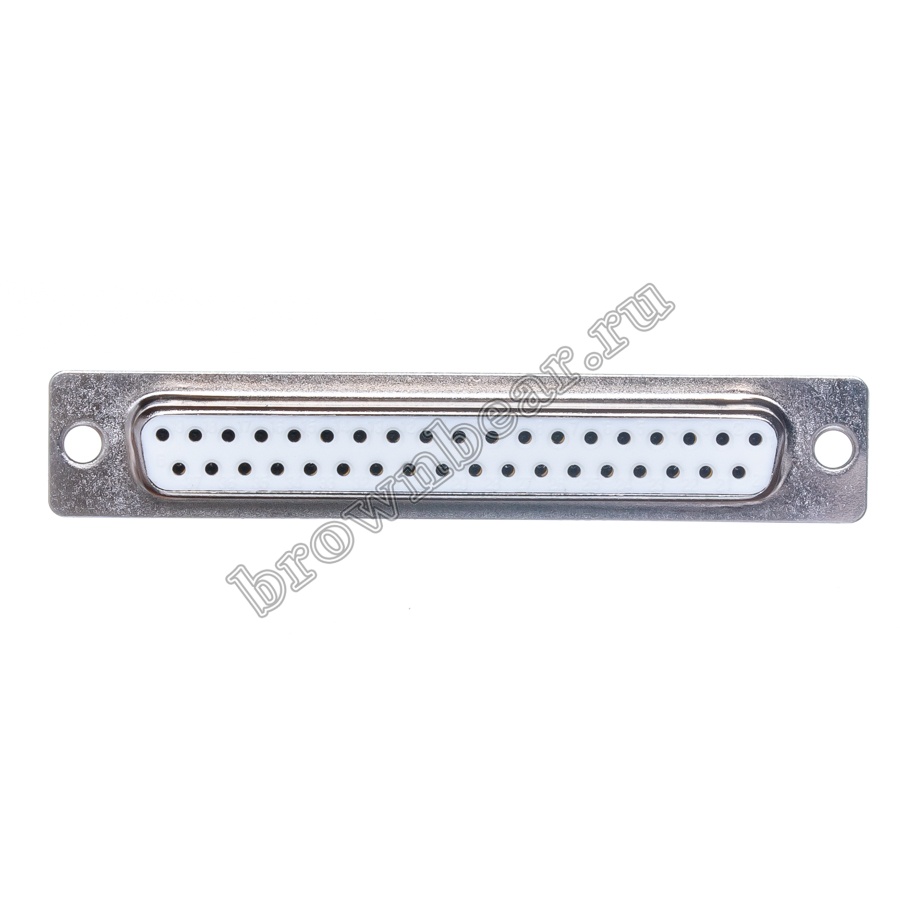

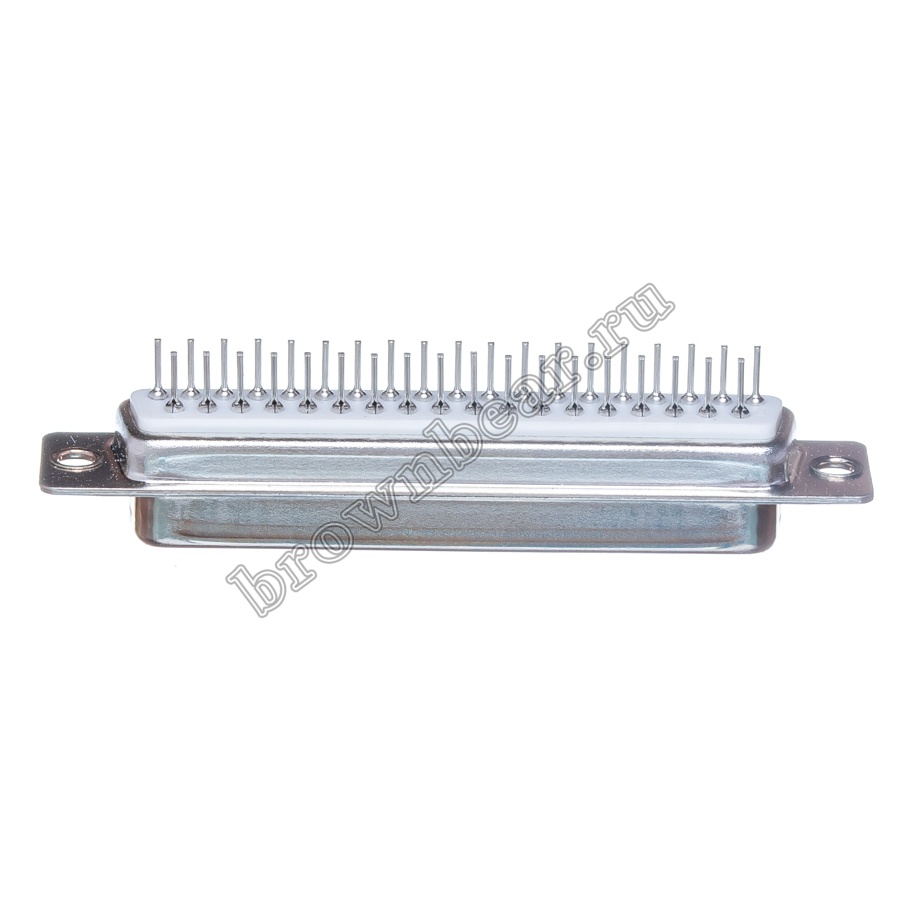

Разъём D-SUB, розетка 37 контактов, вертикальная установка на плату. Крепление разъёма к плате осуществляется с помощью пайки, также можно использовать шестигранные крепежные стойки с фиксаторами SCR-6PC/CA-0570 (115-069).

Описание товара

Разъём серии D–SUB (полное название D–Subminiature) состоит из контактной колодки со штыревыми контактами в два, три или четыре ряда причем количество контактов в первом ряду на один больше, чем во втором. Контакты защищены металлическим кожухом, напоминающим по форме букву D, благодаря чему исключается возможность неправильного соединения. Разъёмы серии D–SUB: и вилка, и гнездо могут иметь разное число контактов: от 9 до 50 – обычной плотности; от 15 до 78 – повышенной плотности. Разъемы широко применяются во многих интерфейсах для передачи данных, а также для подключения питания к различным устройствам. Разъёмы D–SUB на плату монтируются при помощи пайки. По типу установки на плату разъёмы D–SUB делятся на два вида: вертикальная установка на плату и горизонтальная установка на плату (прямой угол). Существуют различные модификации горизонтальных разъёмов: одинарные или спаренные, а также с разным расстоянием от края разъёма до первой группы контактов – 7,2 мм.; 9,4 мм.; 13,8 мм.

Характеристики

Страна Тайвань (Китай)
Артикул товара DBB-37F
Код 005-170
Разъём D-SUB
Тип контактов розетка
Установка на плату
Количество контактов 37
Тип исполнения прямой
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом поверх никеля
Материал корпуса сталь, покрытая цинком или оловом
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 5 A (на контакт)
Предельное напряжение, В 1000 В АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.001
Допустимые температуры от -55 до 105 °C
Вес, кг 0.014915
Альтернативные названия dsub d-sub

Схема изделия

Размеры A B C D E
мм 54.8 63.5 69.4 57.3 2.84

Файлы

v3x30gcegzxbt8qjmivtnrorox8osrbm.png Схема изделия, 11.93 КБ
Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
107 руб от 1 шт
105 руб от 100 шт
101 руб от 1000 шт
Доступно: 148 шт
