Характеристики:
Страна
Тайвань (Китай)
Артикул товара
DB-15M
Код
005-028
Количество контактов
15
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал корпуса
сталь, покрытая цинком или оловом
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

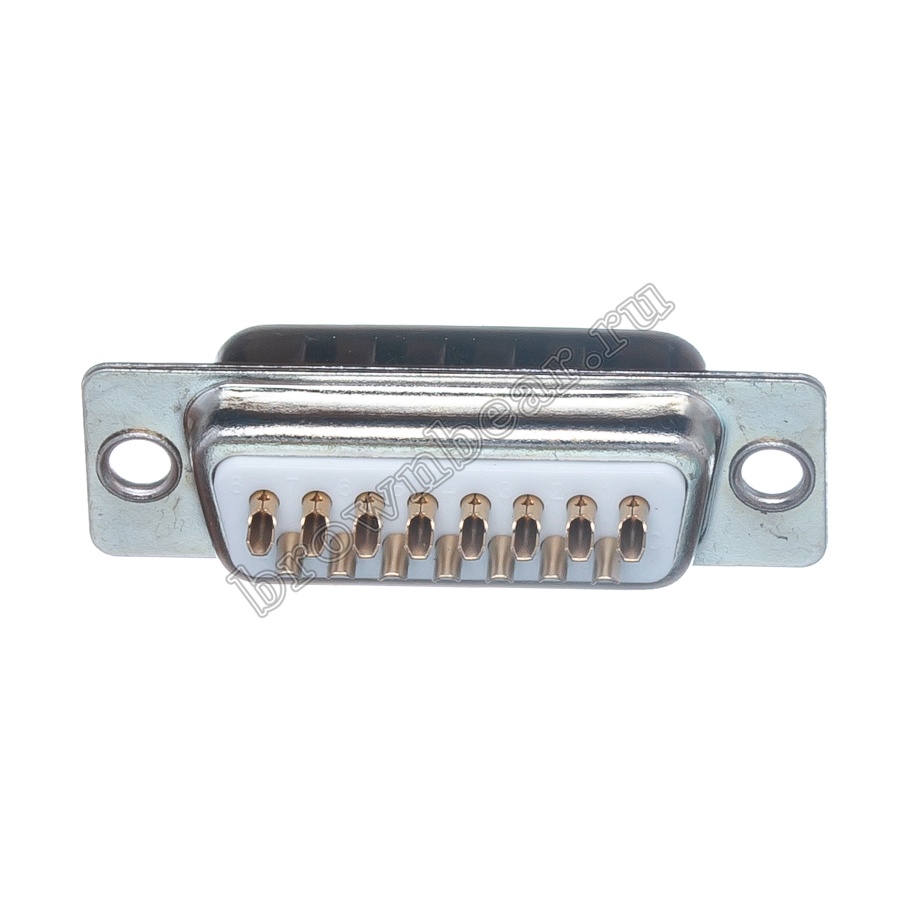

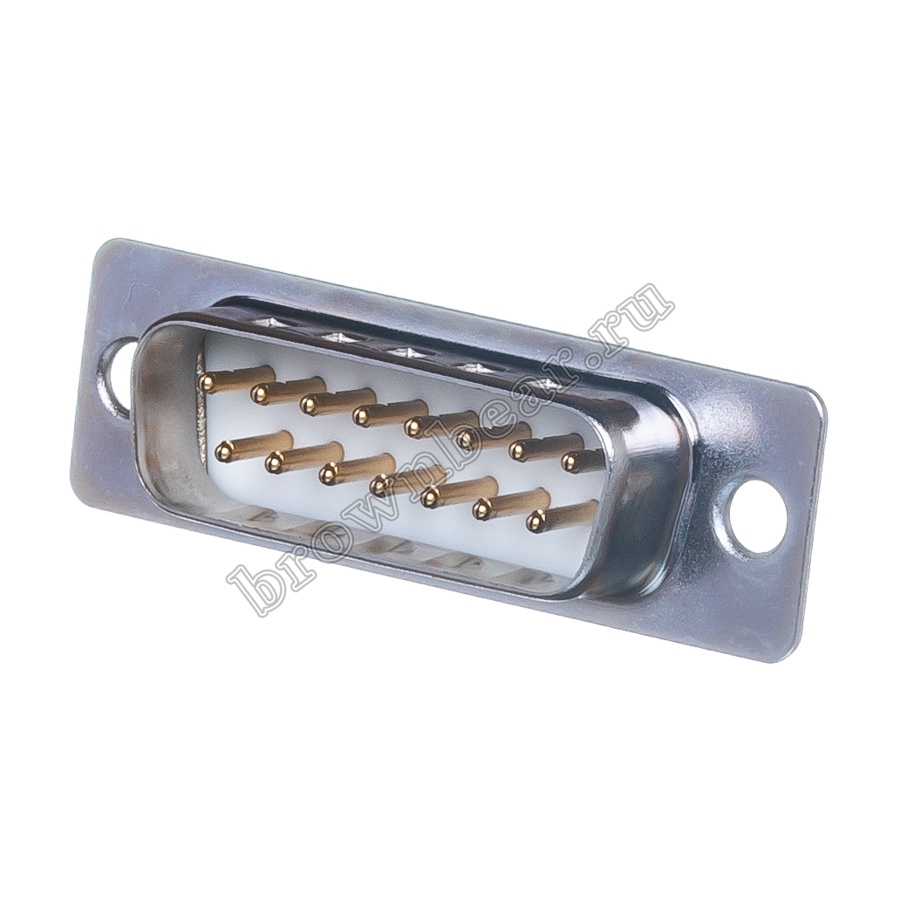

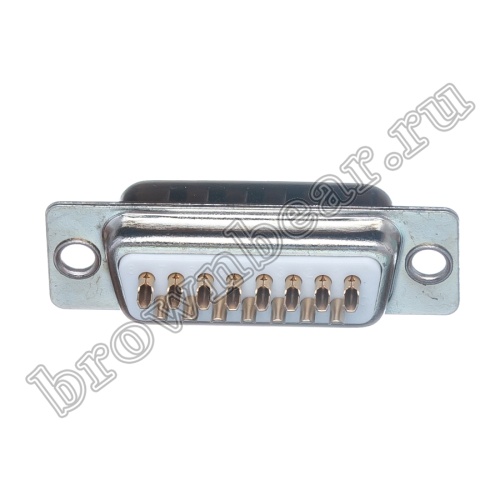

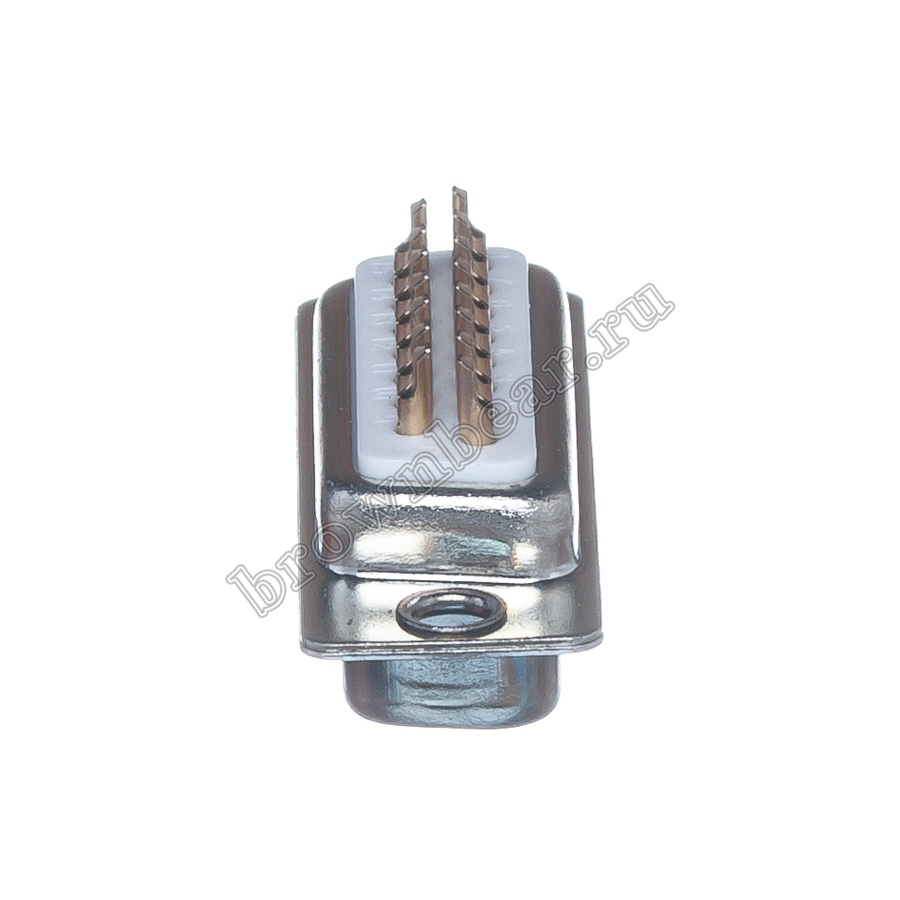

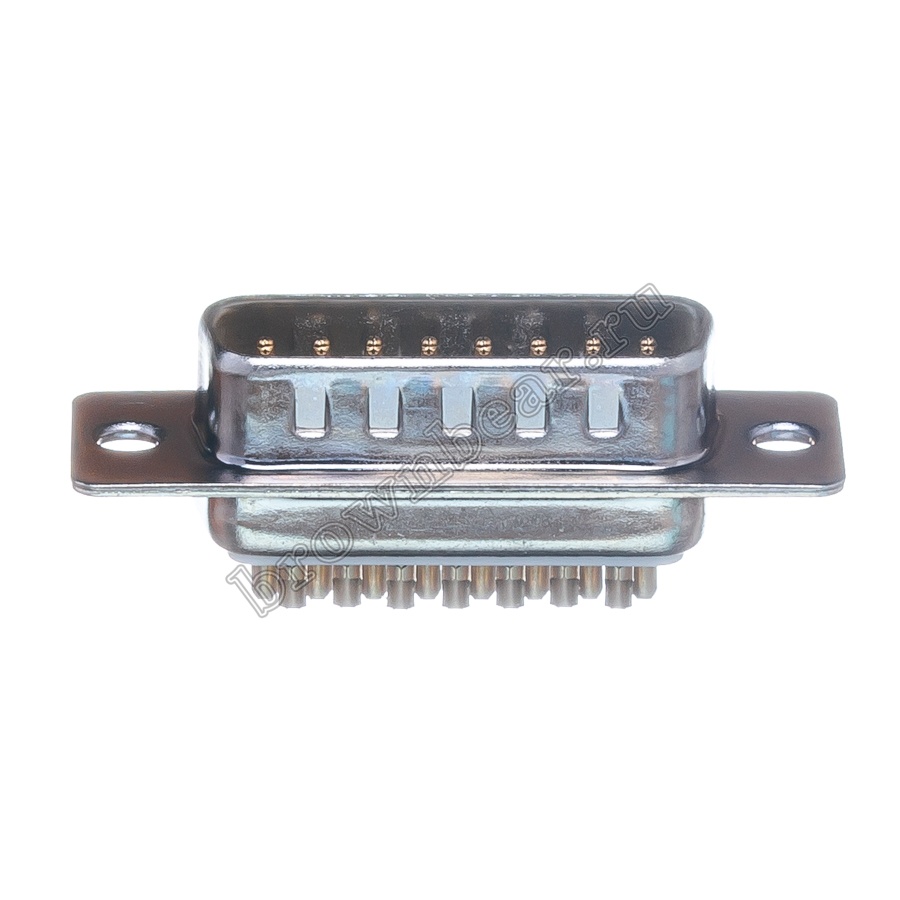

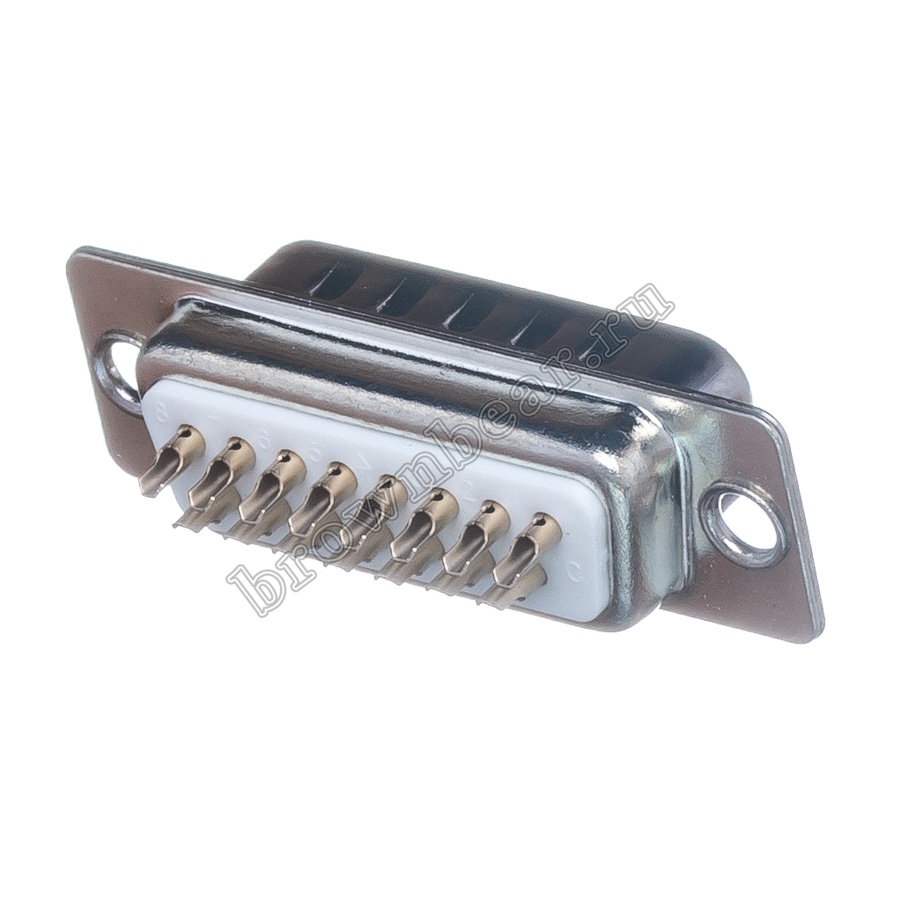

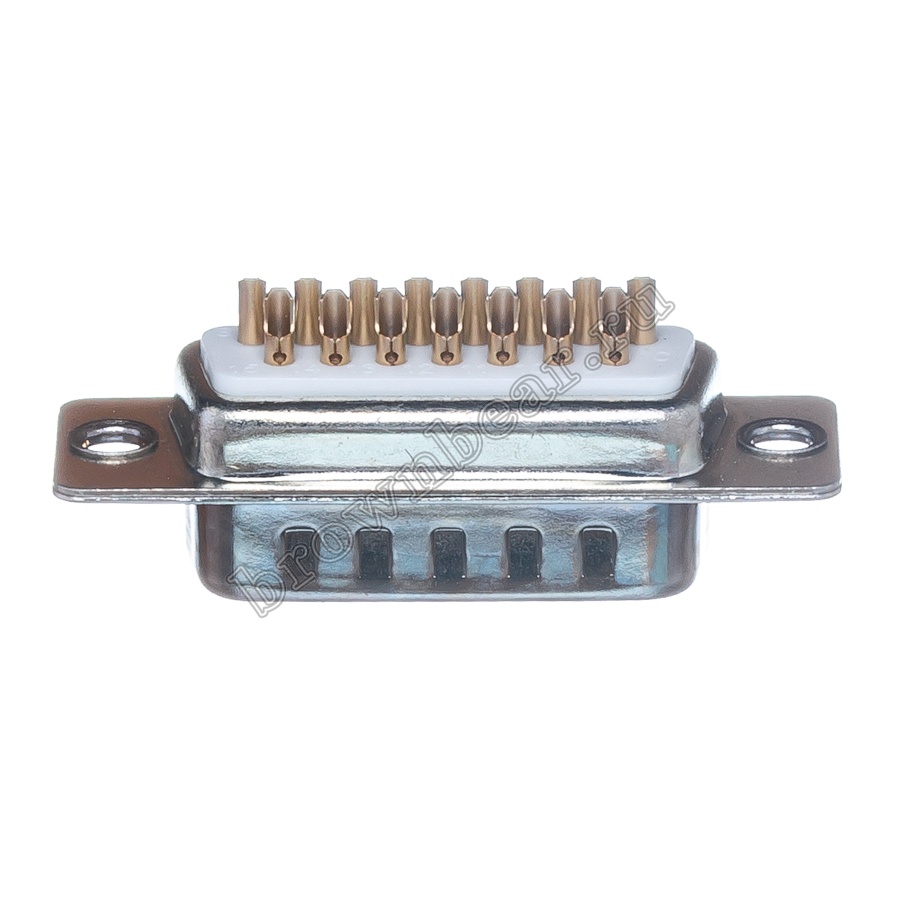

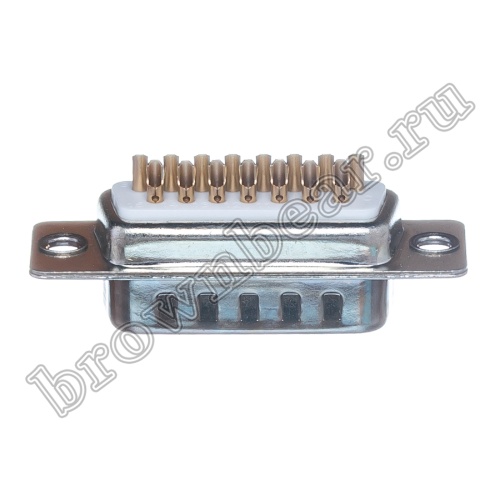

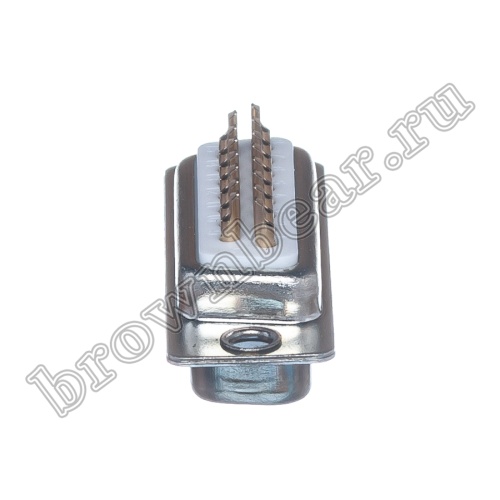

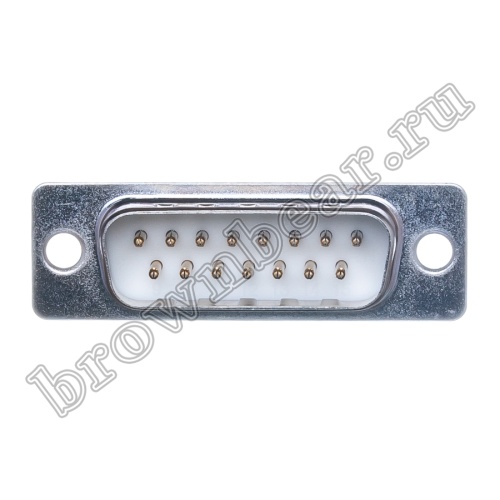

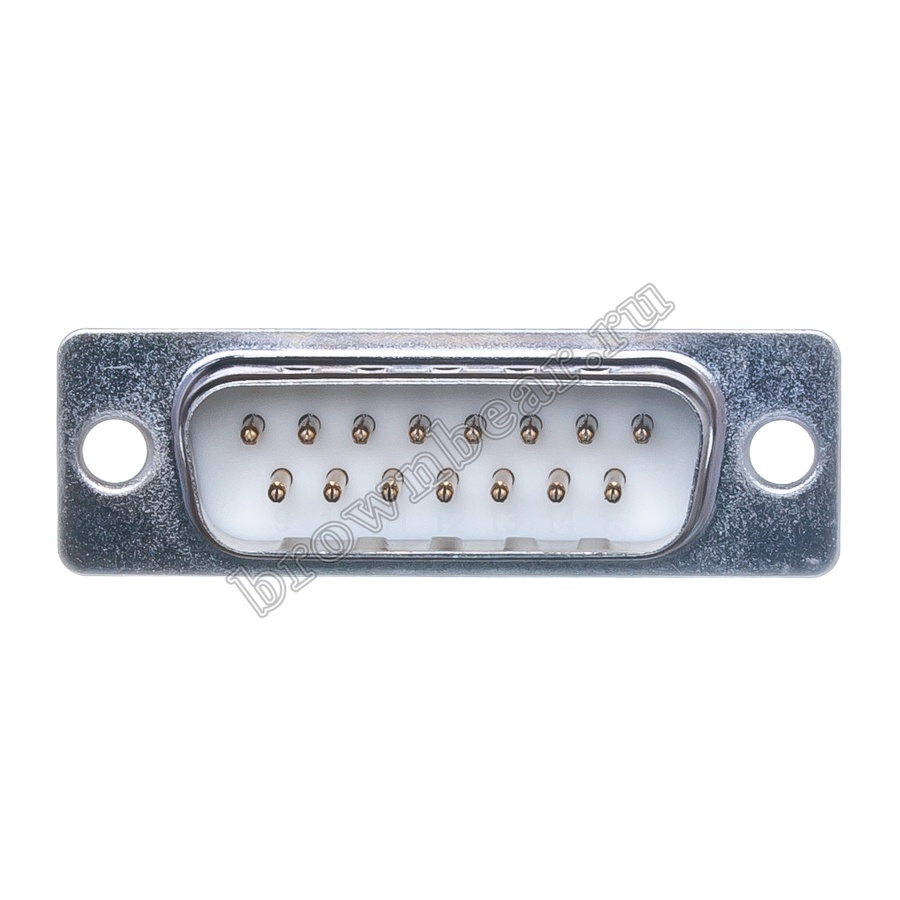

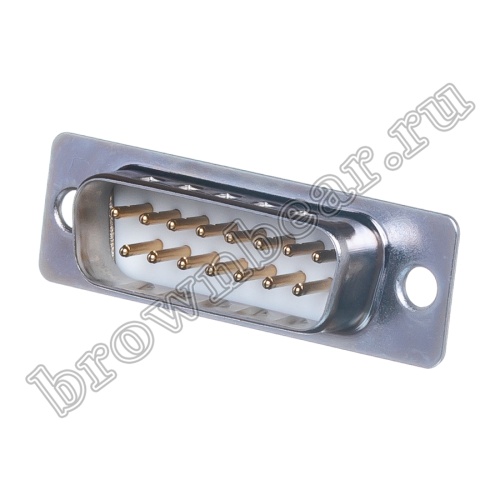

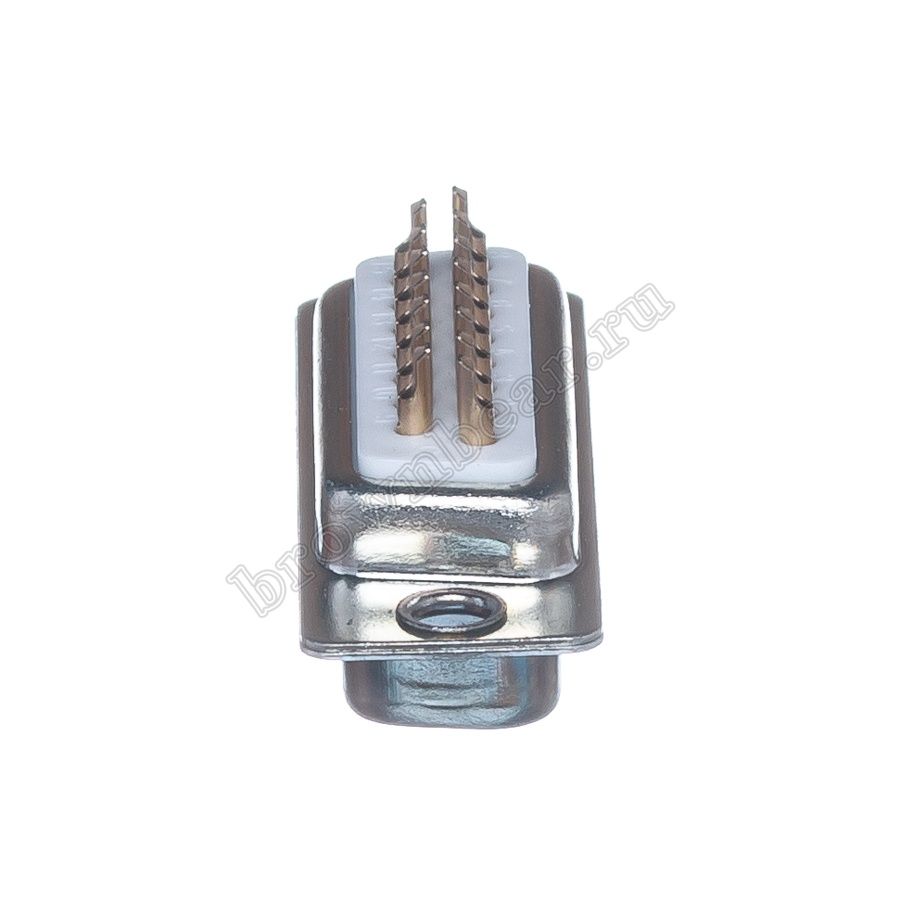

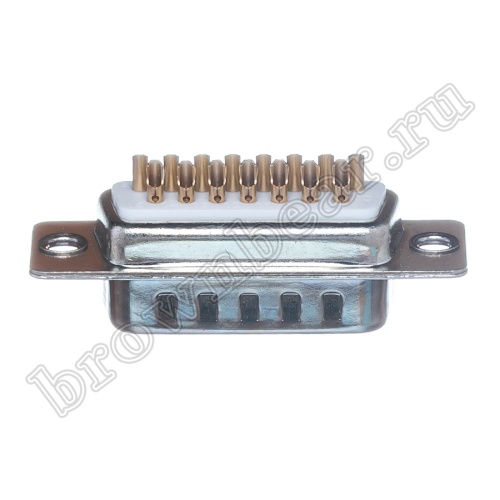

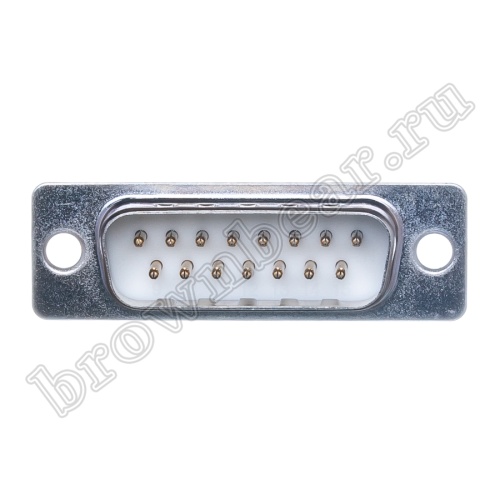

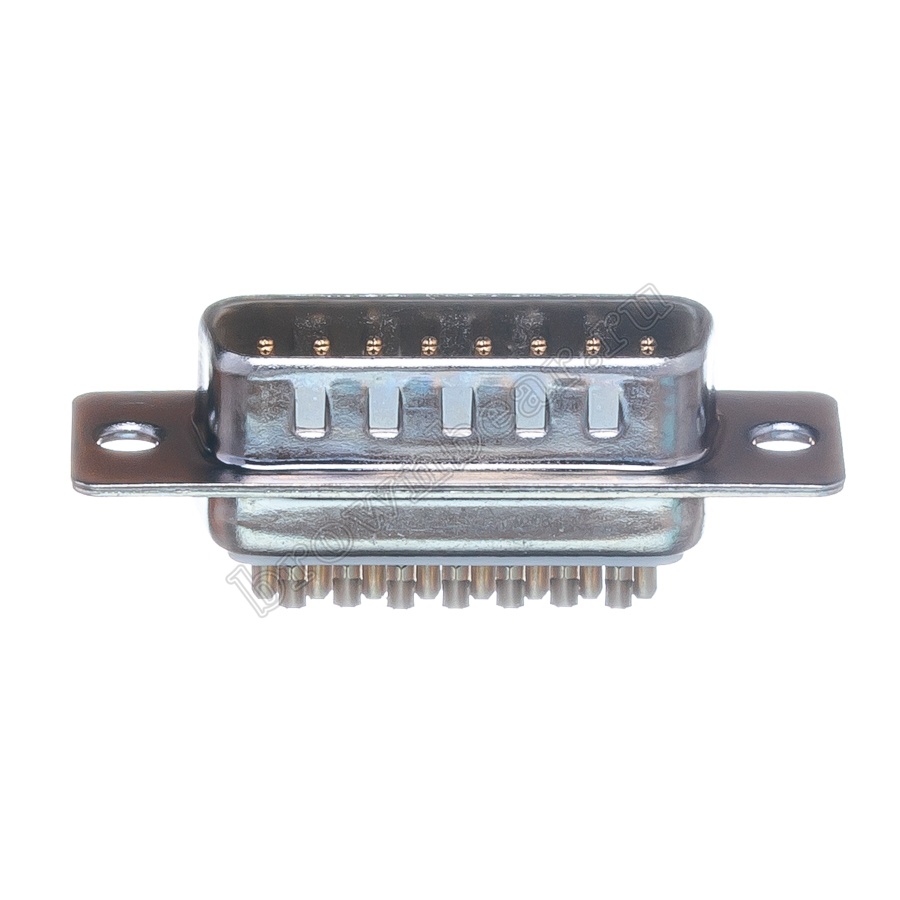

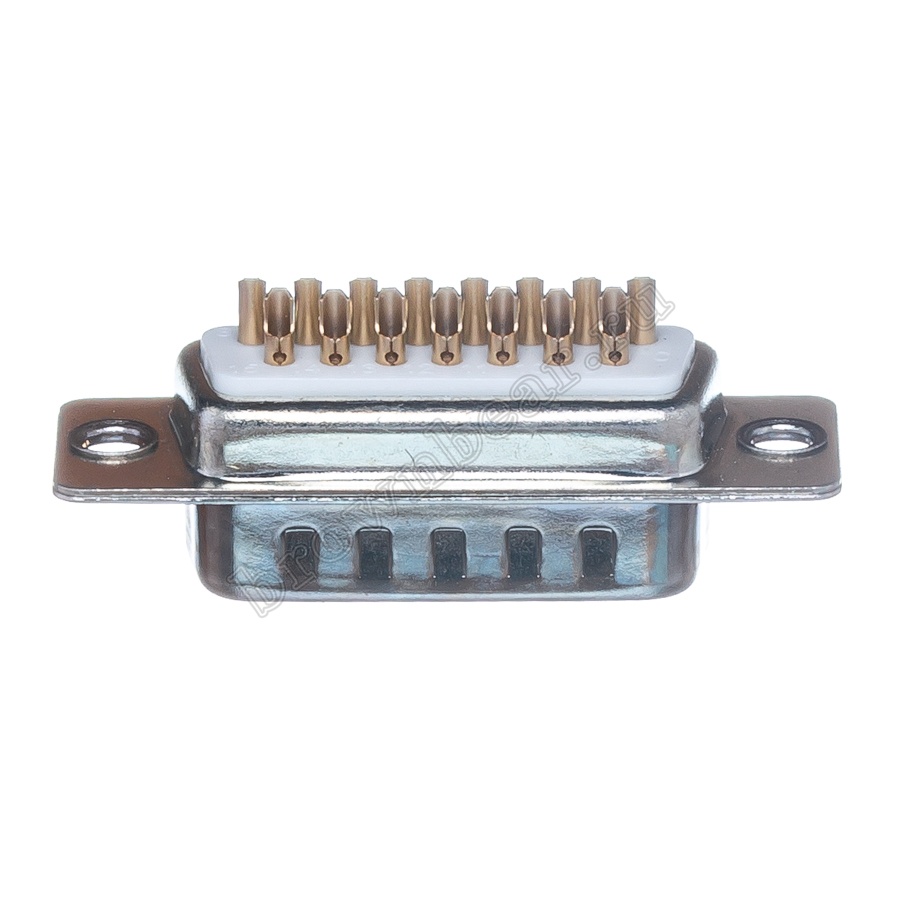

Разъём D-SUB, вилка 15 контактов. Монтаж на кабель осуществляется при помощи пайки.

Описание товара

Разъём серии D–SUB (полное название D–Subminiature) состоит из контактной колодки со штыревыми контактами в два, три или четыре ряда причем количество контактов в первом ряду на один больше, чем во втором. Контакты защищены металлическим кожухом, напоминающим по форме букву D, благодаря чему исключается возможность неправильного соединения. Разъёмы серии D–SUB: и вилка, и гнездо могут иметь разное число контактов: от 9 до 50 – обычной плотности; от 15 до 78 – повышенной плотности. Разъемы широко применяются во многих интерфейсах для передачи данных, а также для подключения питания к различным устройствам. Для кабельных разъемов предусмотрены различные типы корпусов.

Характеристики

Страна Тайвань (Китай)
Артикул товара DB-15M
Код 005-028
Разъём D-SUB
Тип контактов вилка
Установка на кабель
Количество контактов 15
Тип исполнения прямой
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом поверх никеля
Материал корпуса сталь, покрытая цинком или оловом
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 1 (на контакт)
Предельное напряжение, В 500
Сопротивление изолятора (не менее МОм) 500
Сопротивление контакта (не более Ом) 0.001
Допустимые температуры от -40 до 70 °C
Размеры, см 3.1х1.3х1.8
Вес, кг 0.006814
Альтернативные названия dsub d-sub

Схема изделия


Размеры A B C D E F
мм 25.3 33.3 39.3 12.55 14.95 8.3

Файлы

nrppsy14p6zp7k058mof3v7m6n7mphfz.png Схема изделия, 4.01 КБ
