Характеристики:
Страна
Тайвань (Китай)
Артикул товара
DHS-15M
Код
005-033
Количество контактов
15
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал корпуса
сталь, покрытая цинком или оловом
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

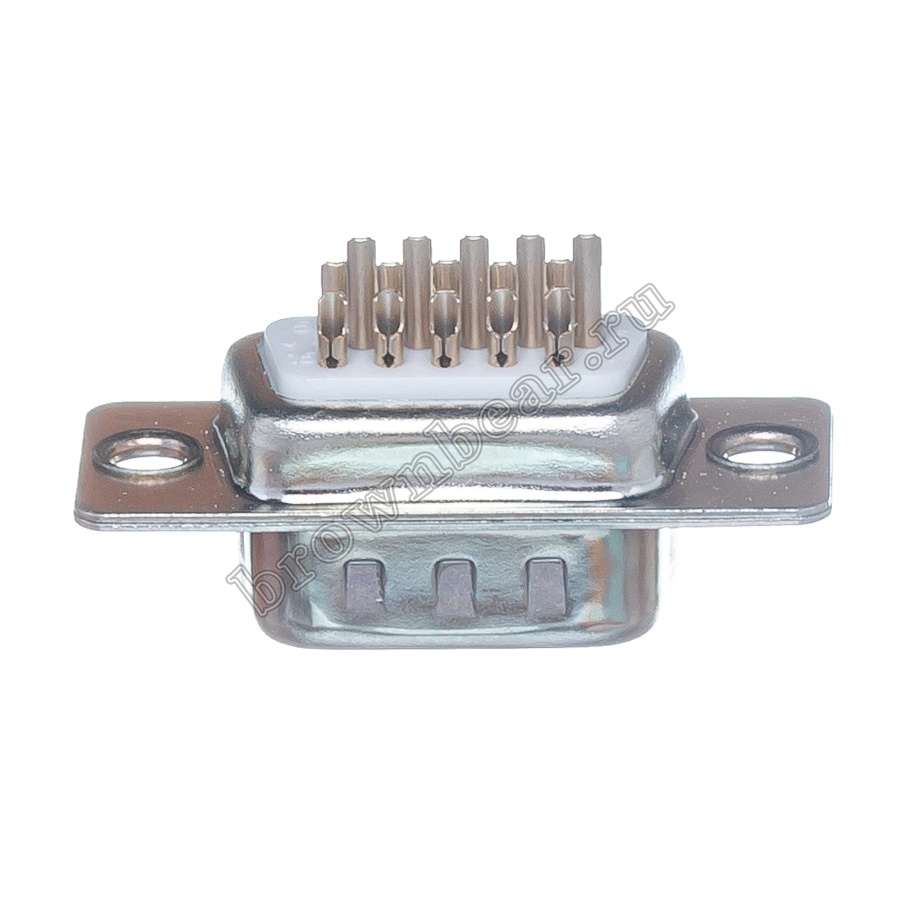

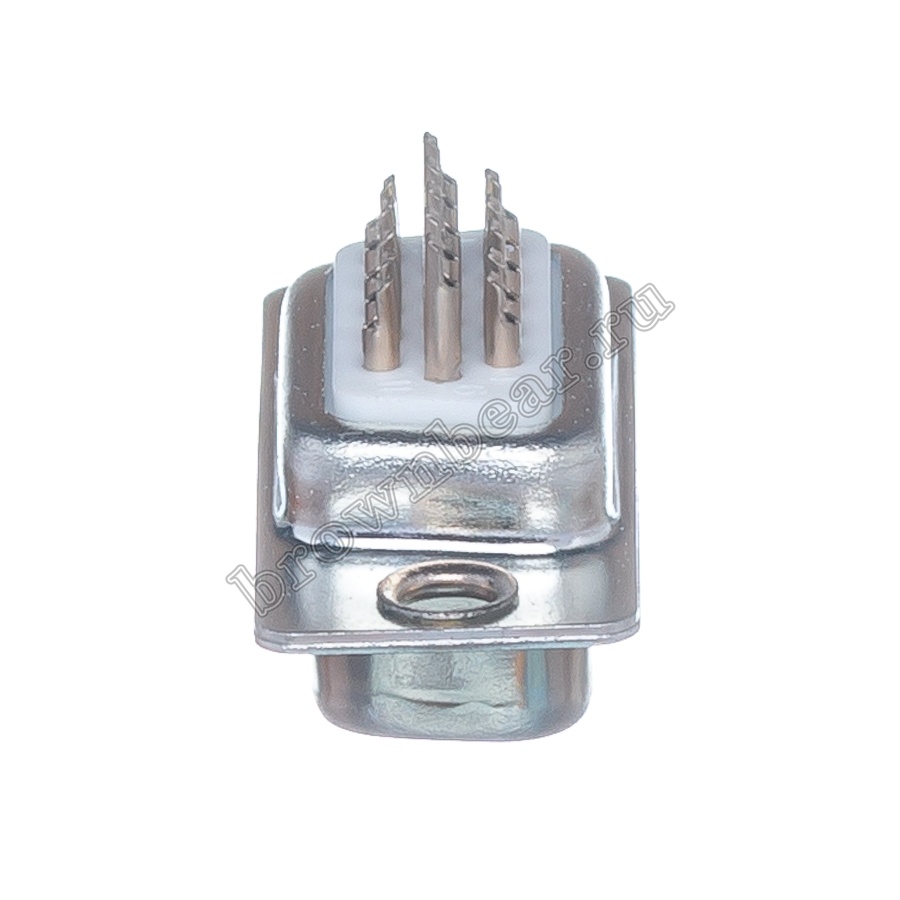

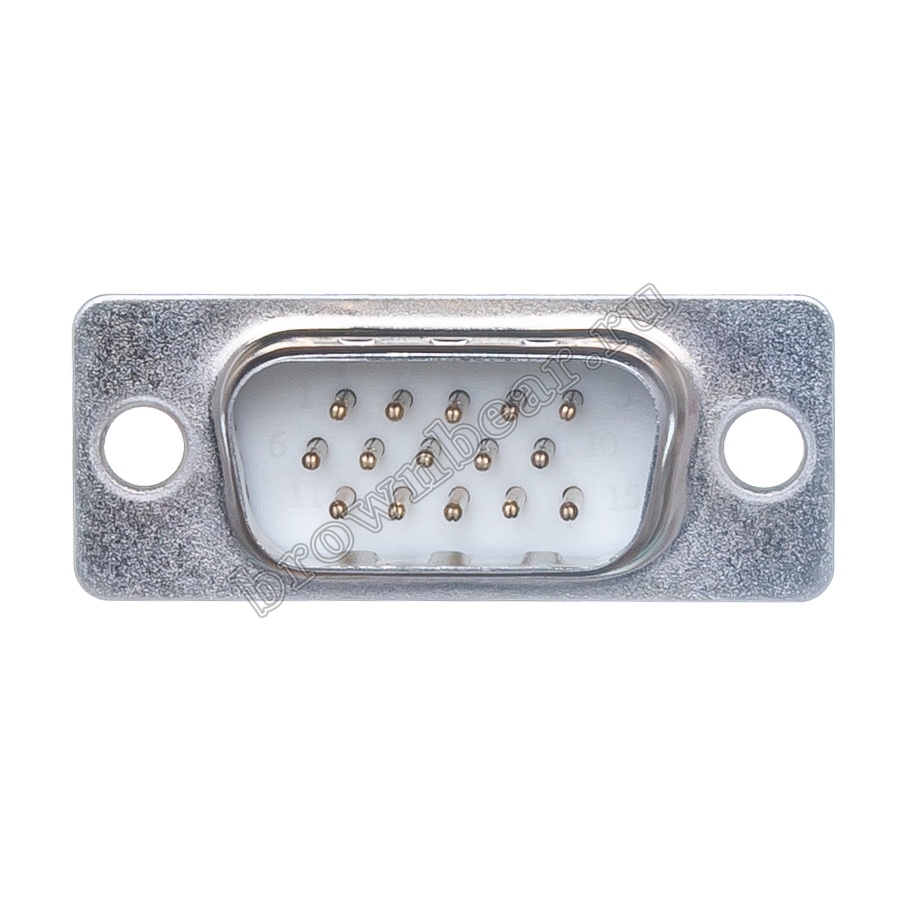

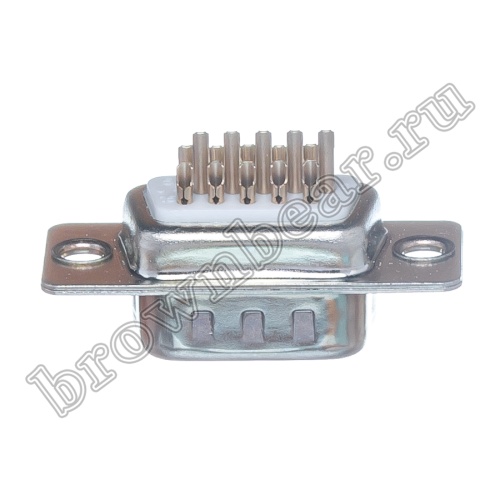

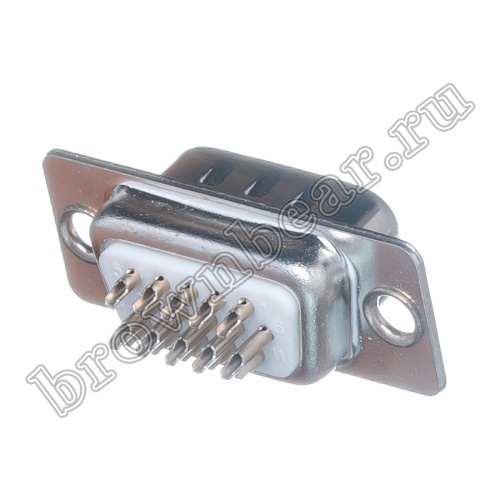

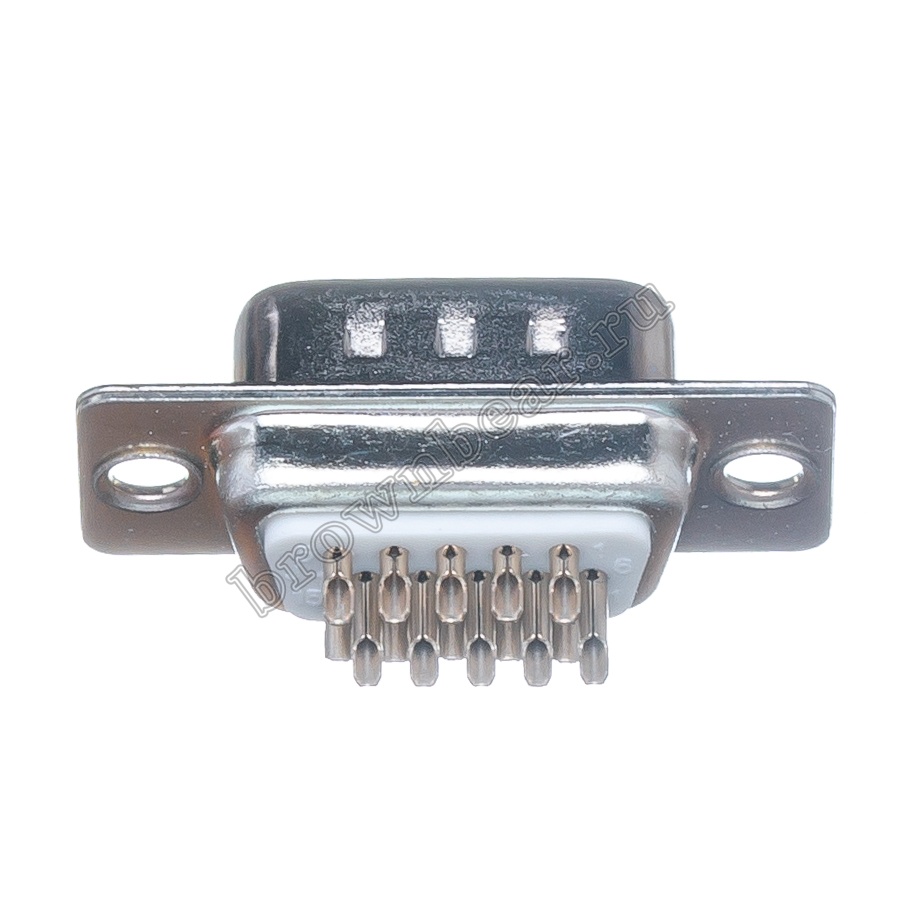

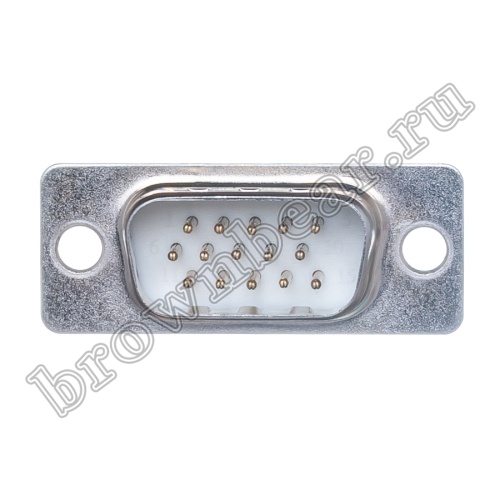

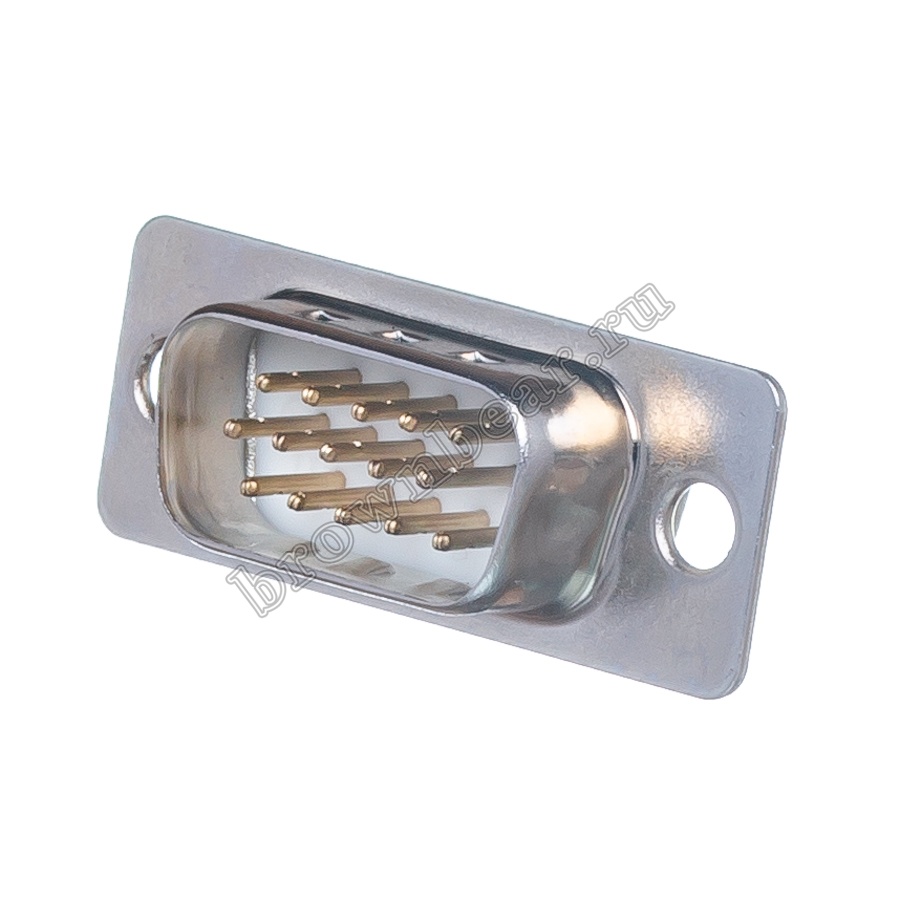

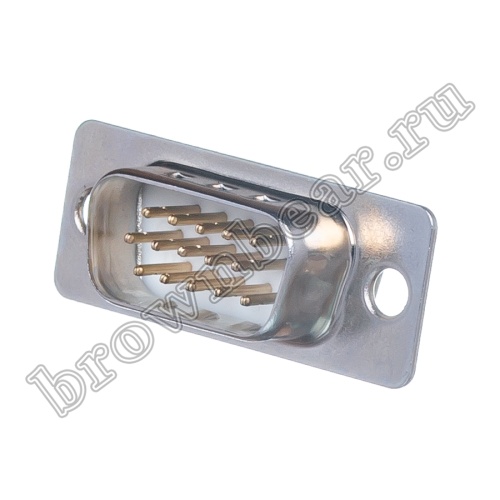

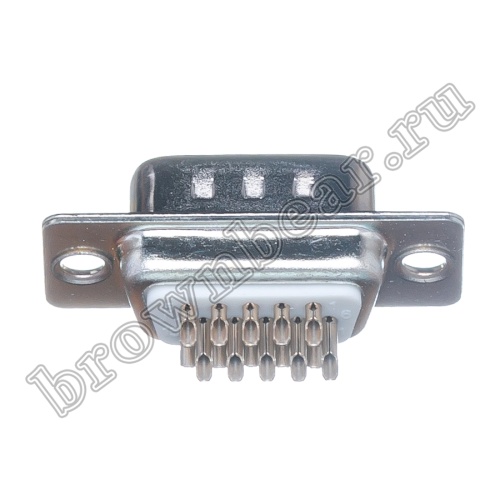

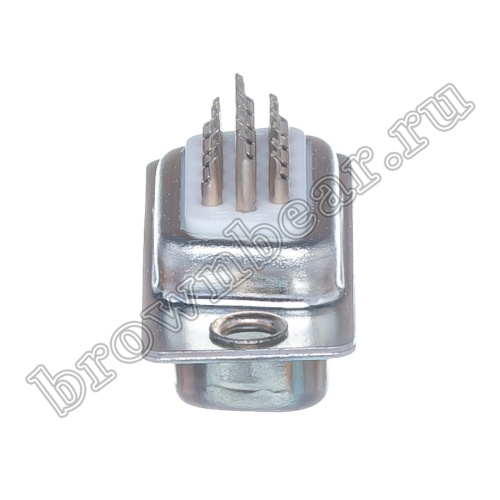

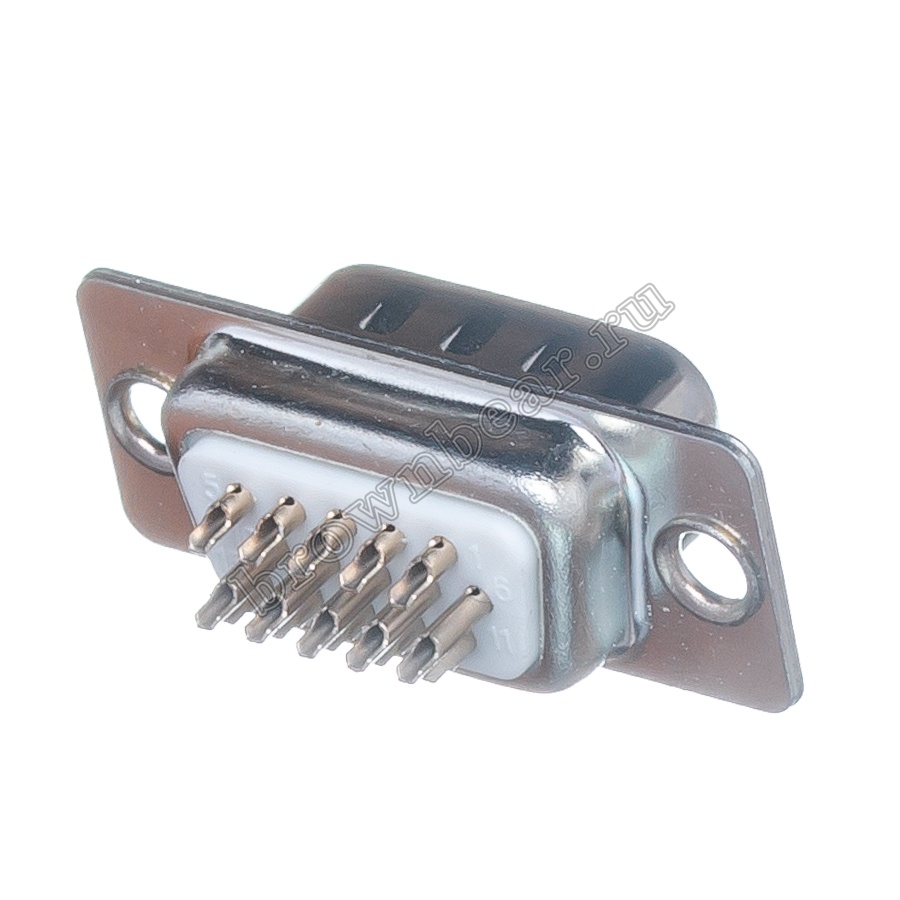

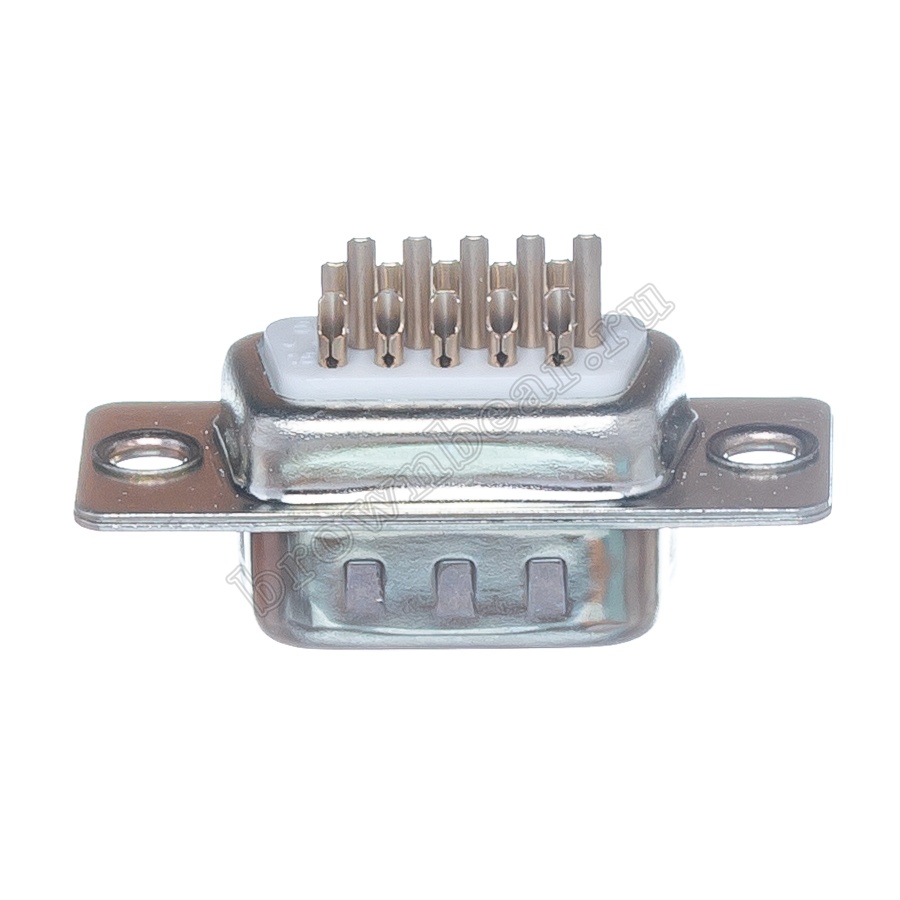

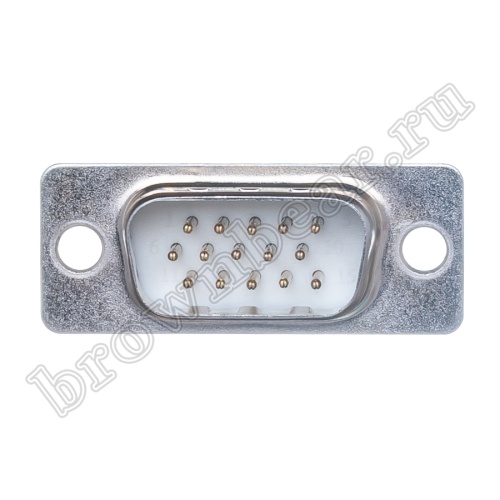

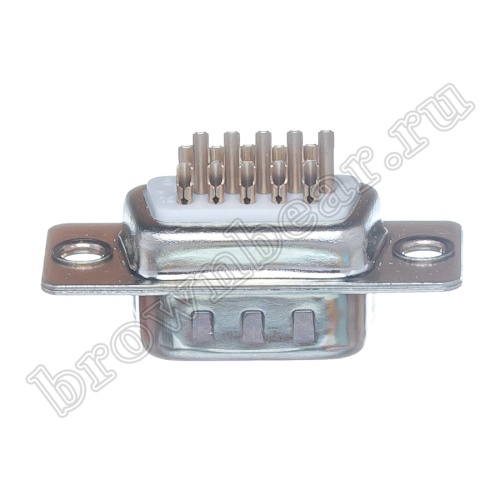

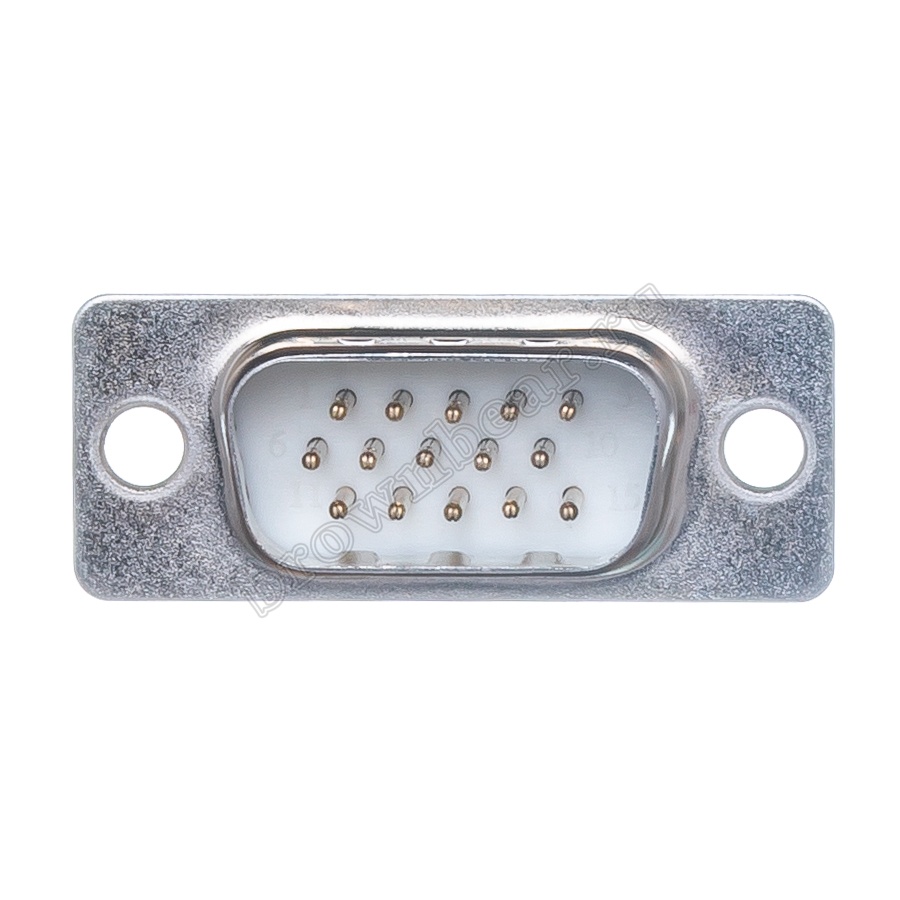

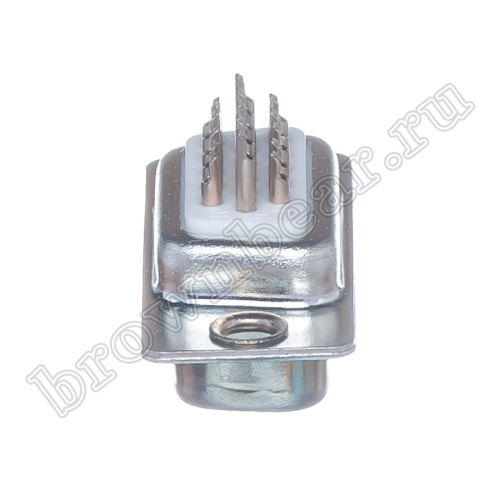

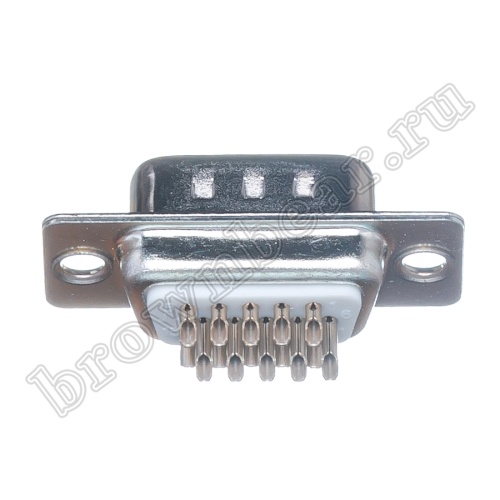

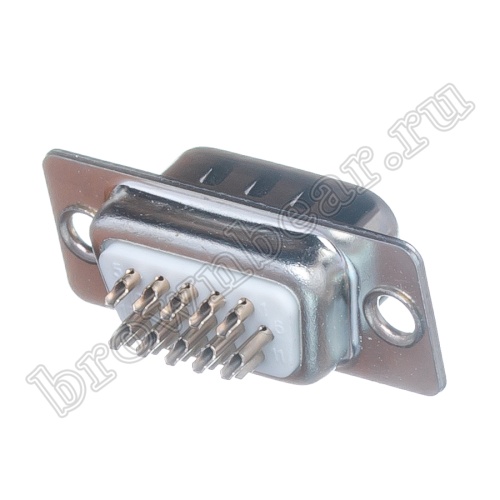

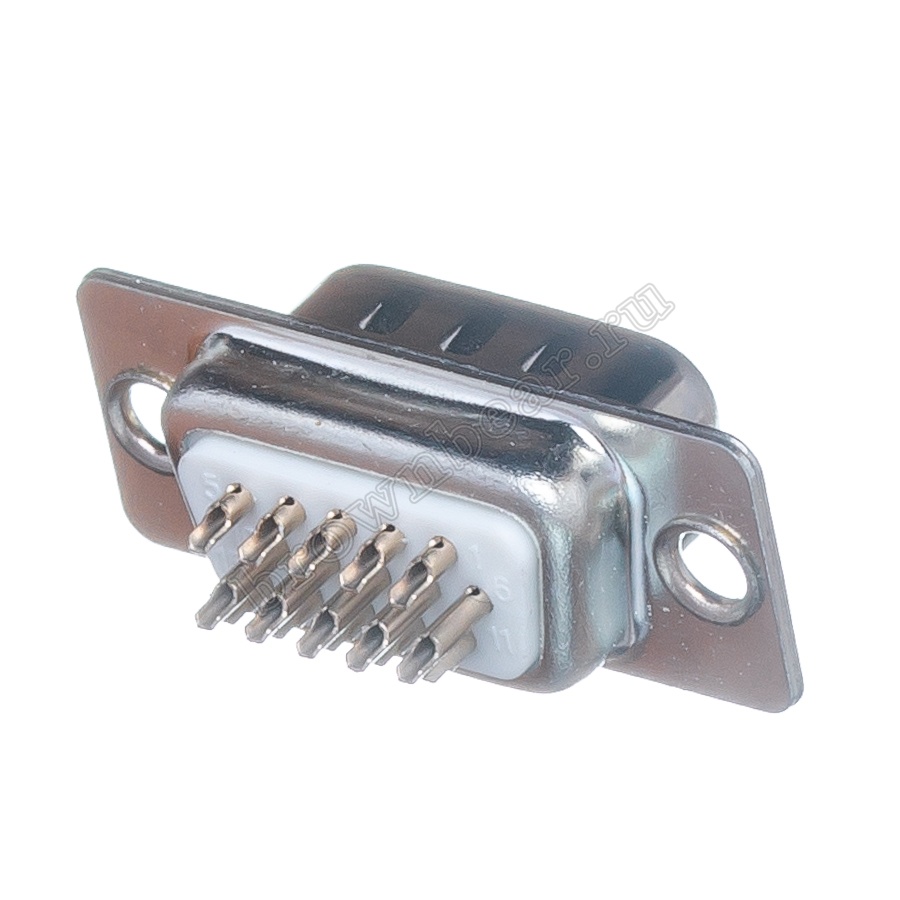

Разъём D-SUB повышенной плотности трёх рядный VGA, вилка 15 контактов. Монтаж на кабель осуществляется при помощи пайки.

Описание товара

Разъём серии D–SUB (полное название D–Subminiature) состоит из контактной колодки со штыревыми контактами в два, три или четыре ряда причем количество контактов в первом ряду на один больше, чем во втором. Контакты защищены металлическим кожухом, напоминающим по форме букву D, благодаря чему исключается возможность неправильного соединения. Разъёмы серии D–SUB: и вилка, и гнездо могут иметь разное число контактов: от 9 до 50 – обычной плотности; от 15 до 78 – повышенной плотности. Разъемы широко применяются во многих интерфейсах для передачи данных, а также для подключения питания к различным устройствам. Для кабельных разъемов предусмотрены различные типы корпусов.

Характеристики

Страна Тайвань (Китай)
Артикул товара DHS-15M
Код 005-033
Разъём D-SUB
Тип контактов вилка
Установка на кабель
Количество контактов 15
Тип исполнения высокая плотность / прямой
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом поверх никеля
Материал корпуса сталь, покрытая цинком или оловом
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 1 (на контакт)
Предельное напряжение, В 500 АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 500
Сопротивление контакта (не более Ом) 0.001
Допустимые температуры от -40 до 70 °C
Вес, кг 0.005118
Альтернативные названия dsub d-sub

Схема изделия

Размеры A B C D E F
мм 16.9 25.0 30.8 12.55 8.3 2.29

Файлы

n58ieim0v1s87pg43jp79rhopqi23hau.png Схема изделия, 3.84 КБ
Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
38 руб от 1 шт
36 руб от 100 шт
34 руб от 1000 шт
Доступно: 7 712 шт
