Характеристики:
Страна
Тайвань (Китай)
Артикул товара
DRB-15FA
Код
005-025
Количество контактов
15
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал корпуса
сталь, покрытая цинком или оловом
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

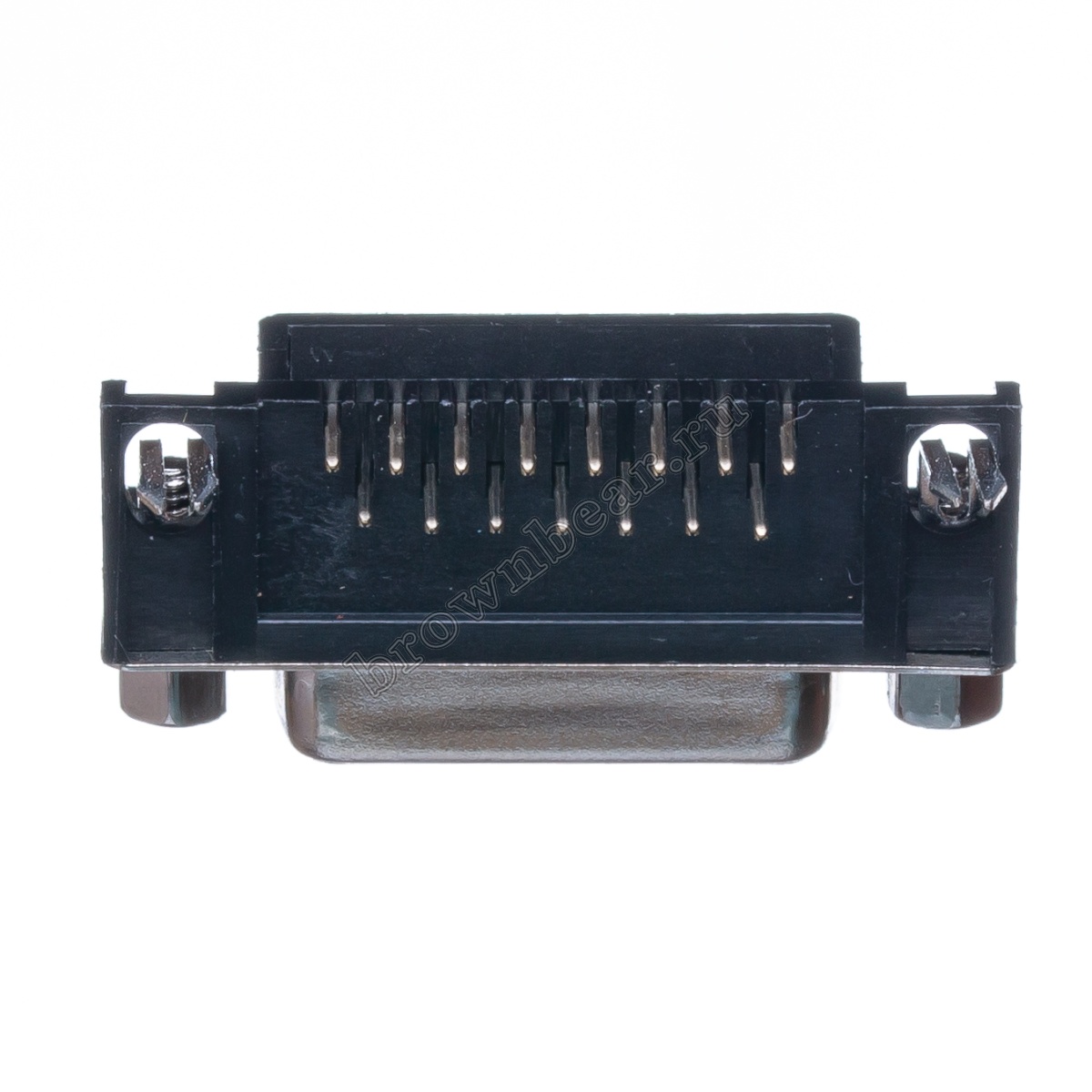

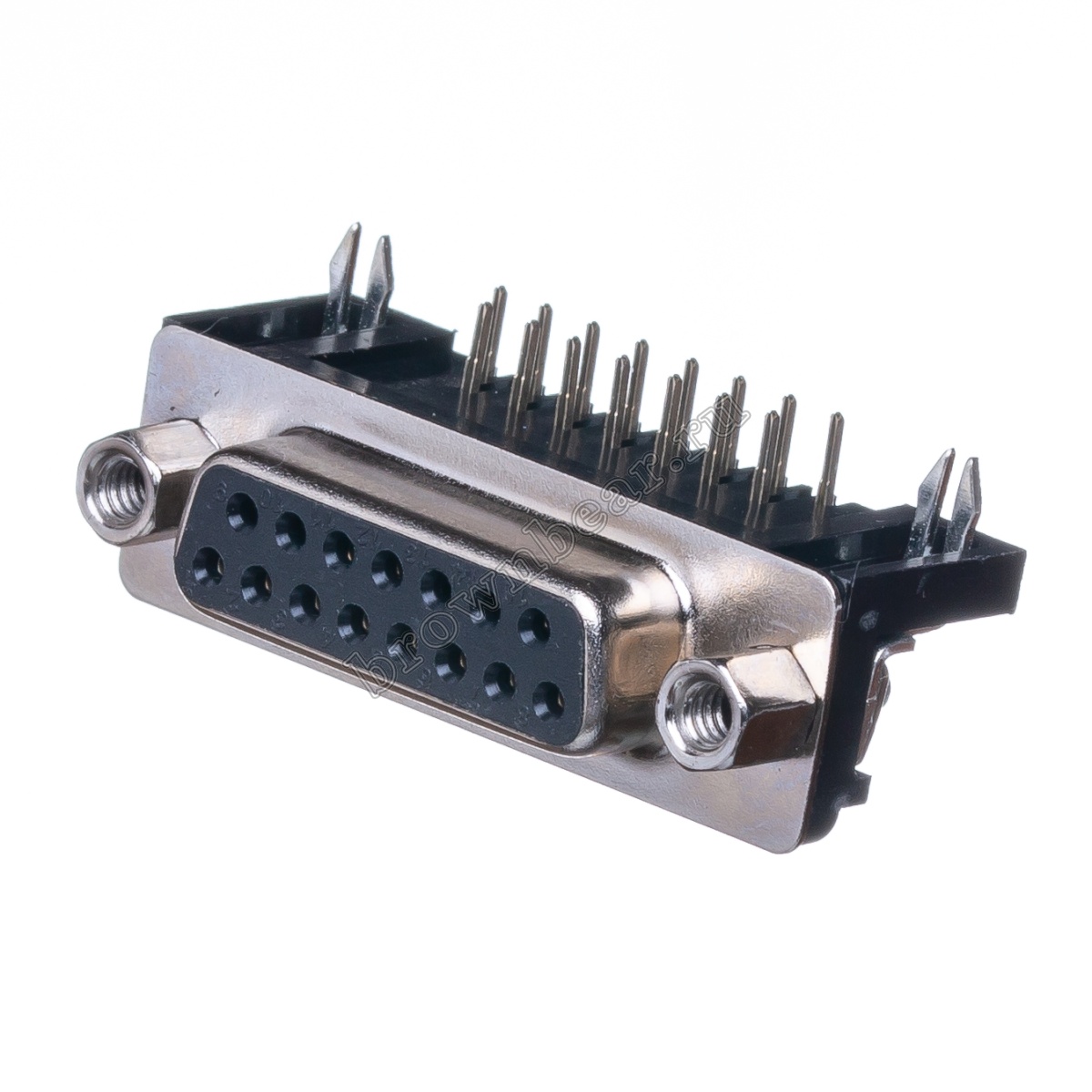

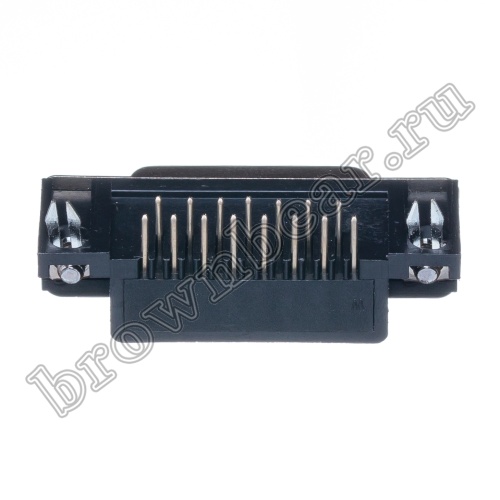

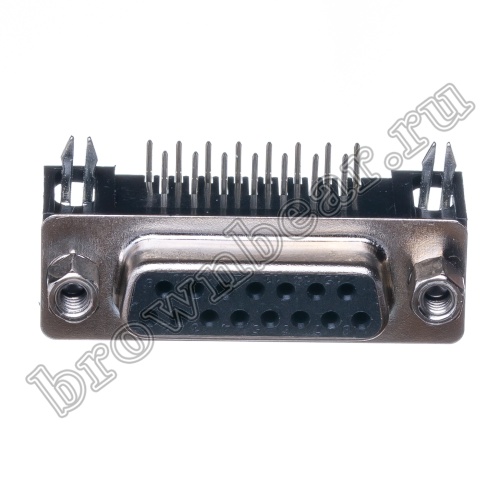

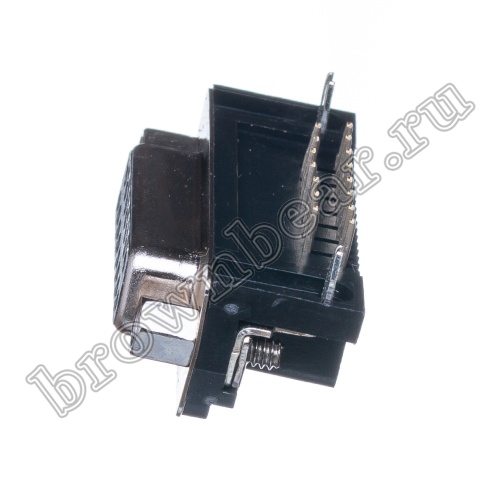

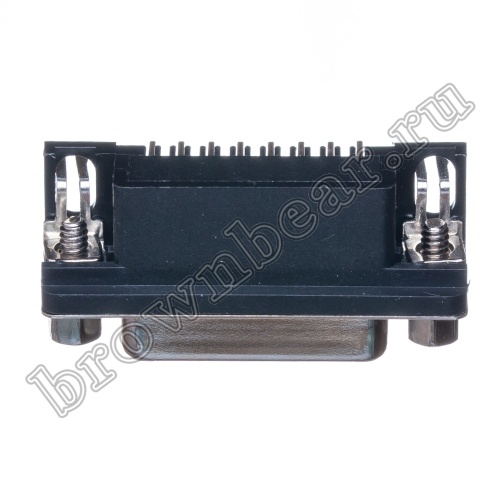

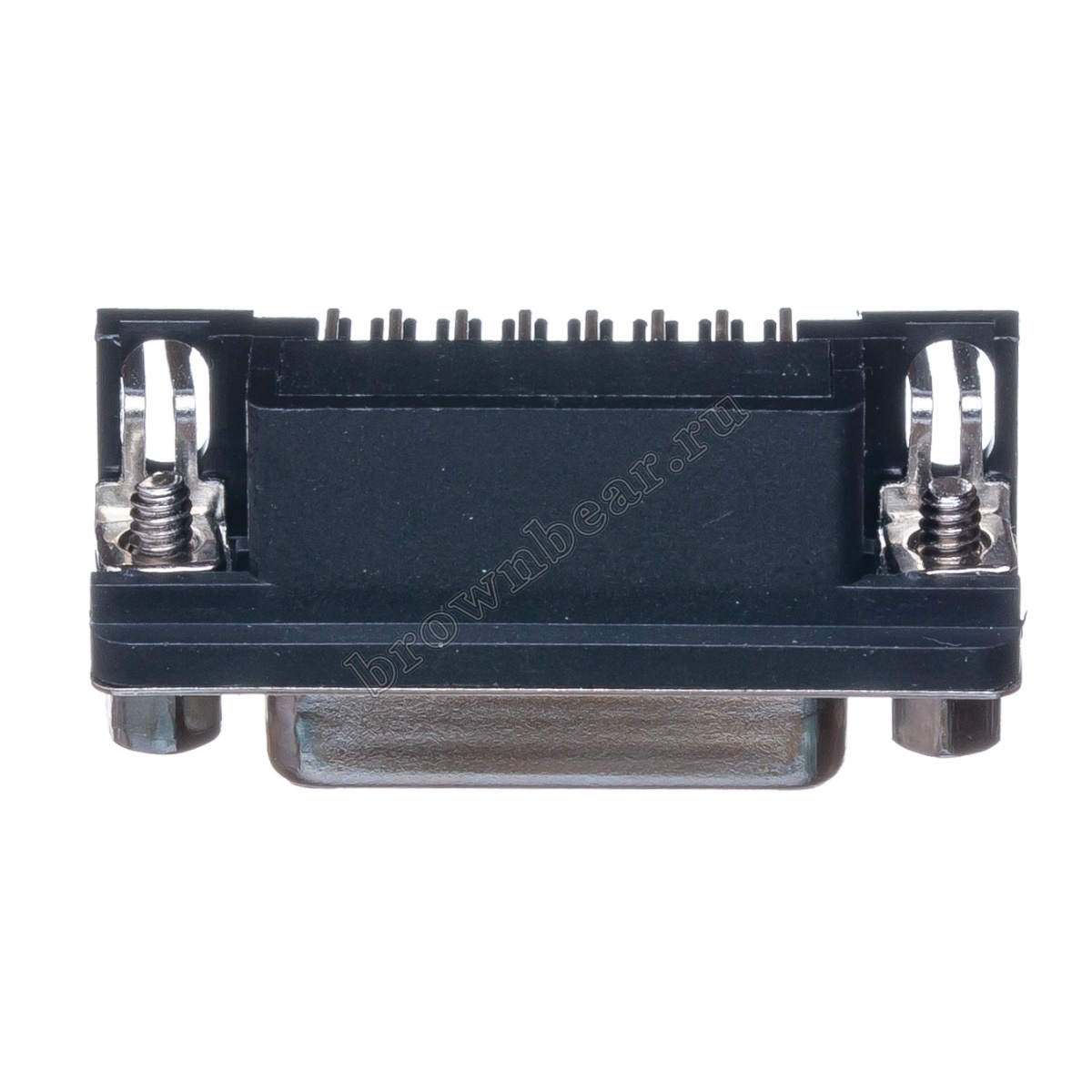

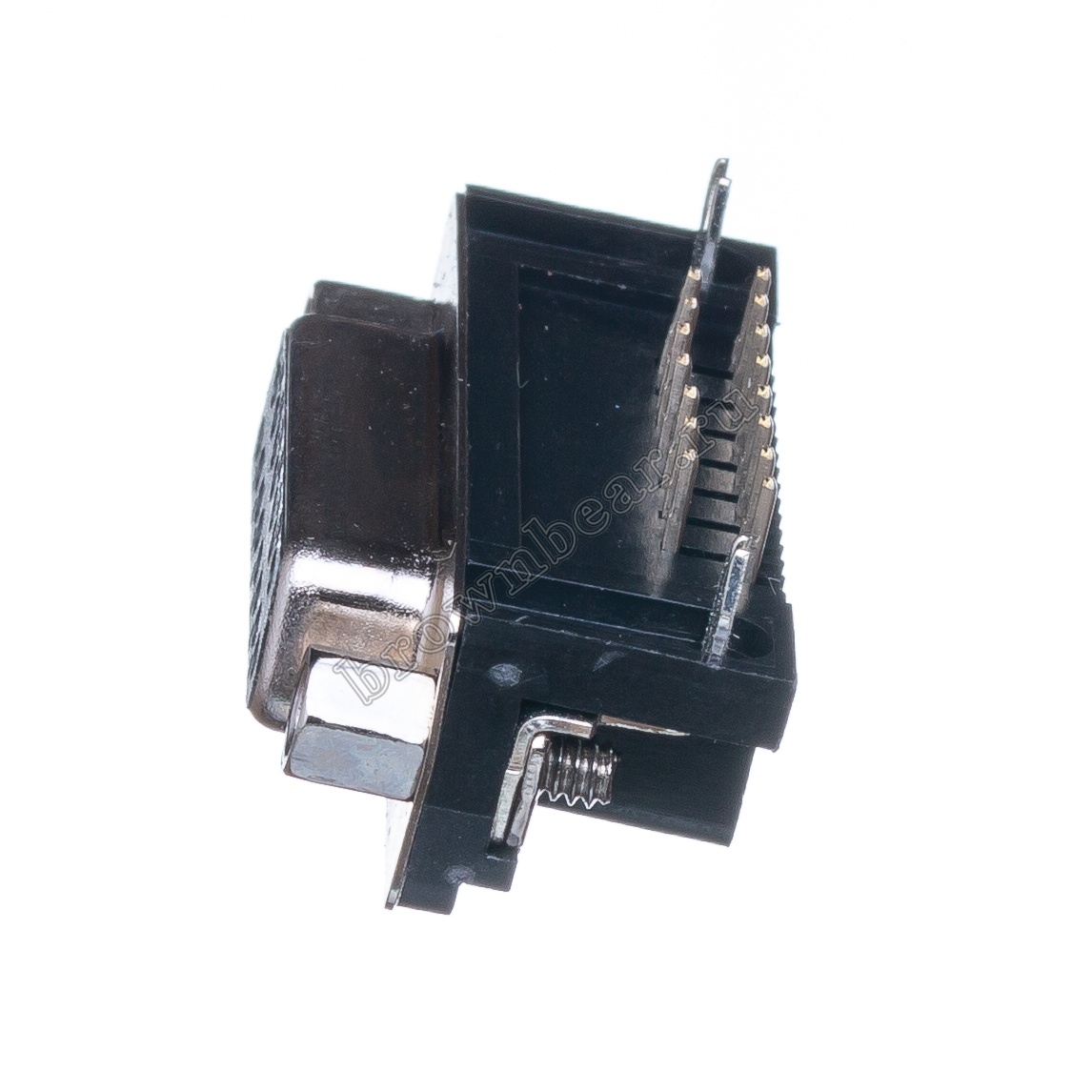

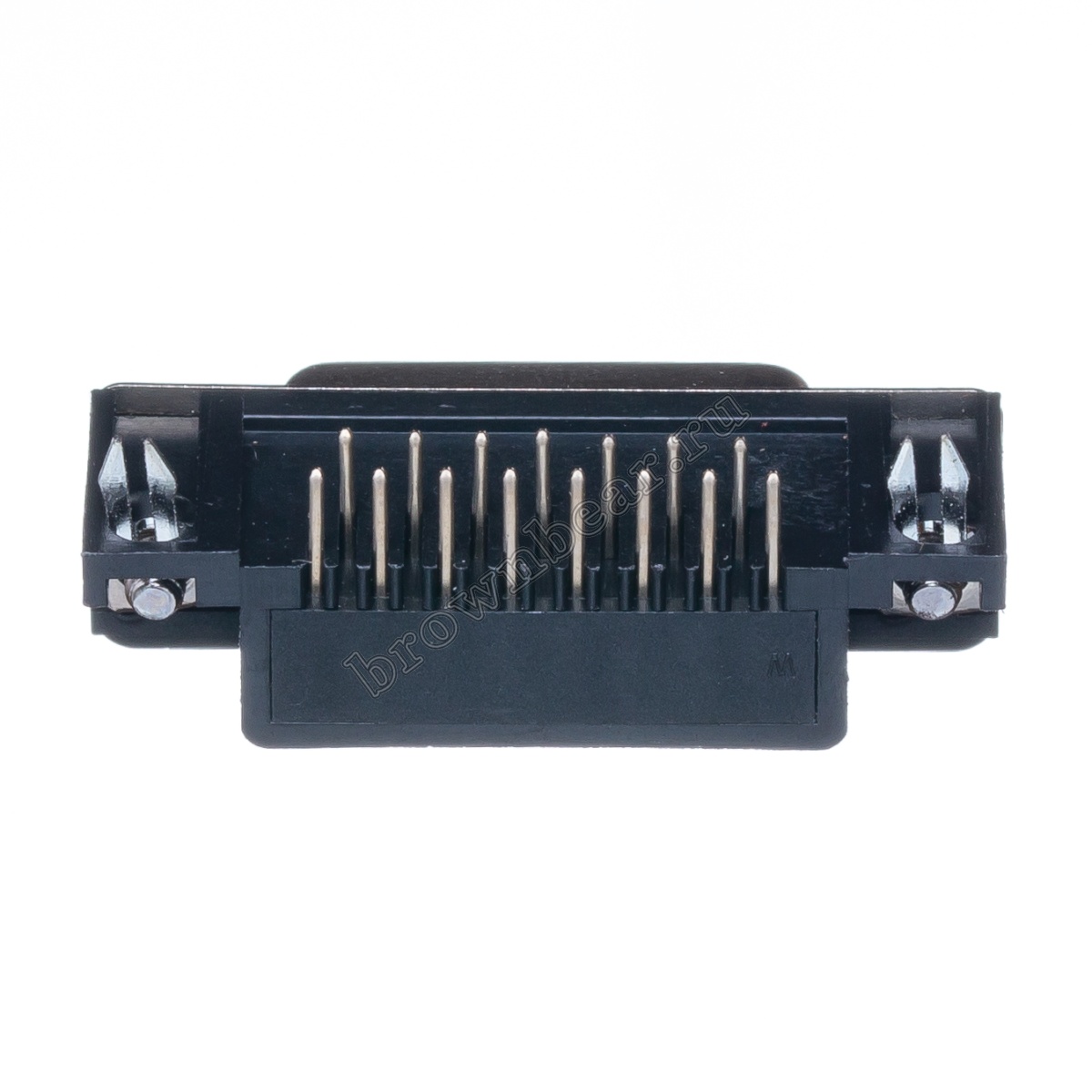

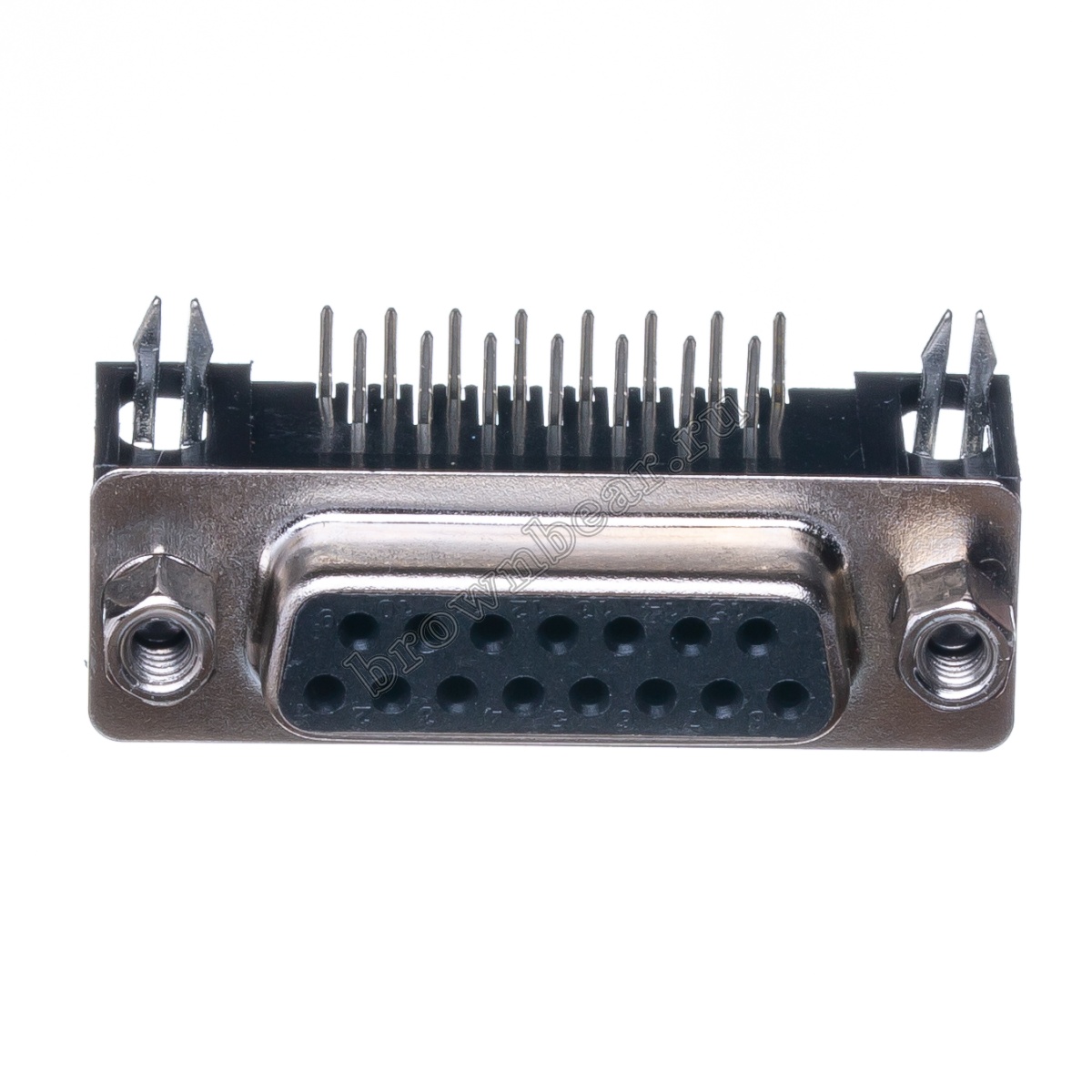

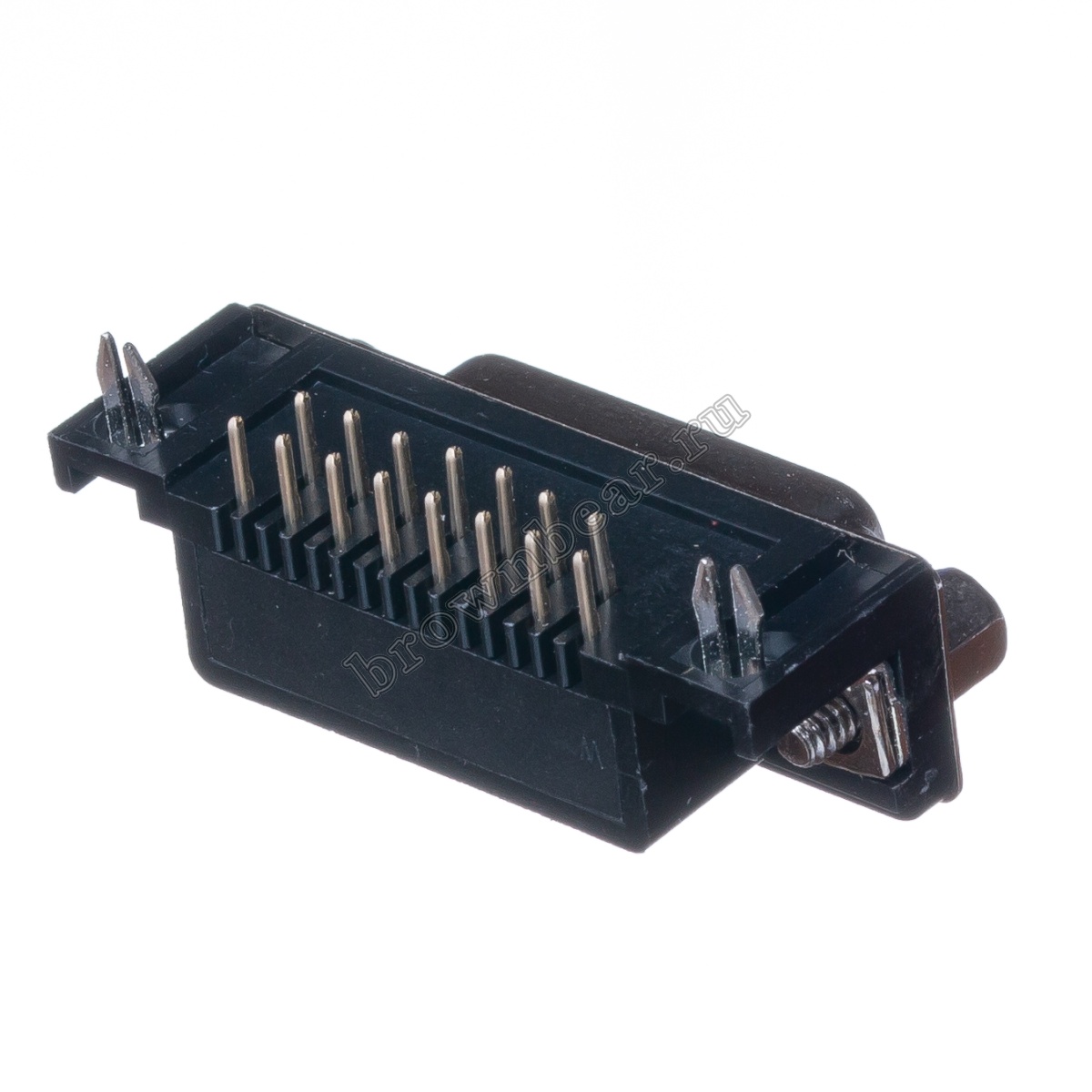

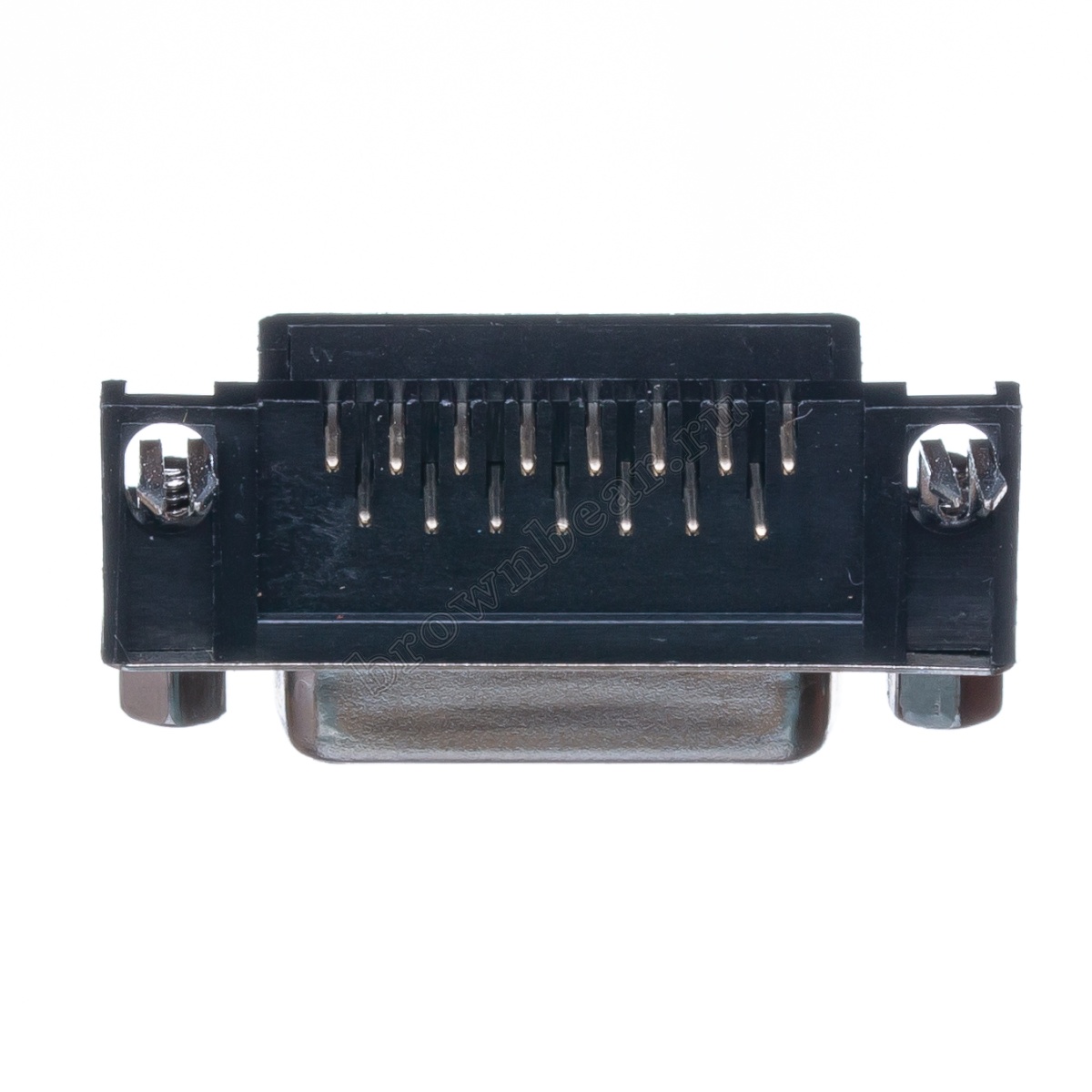

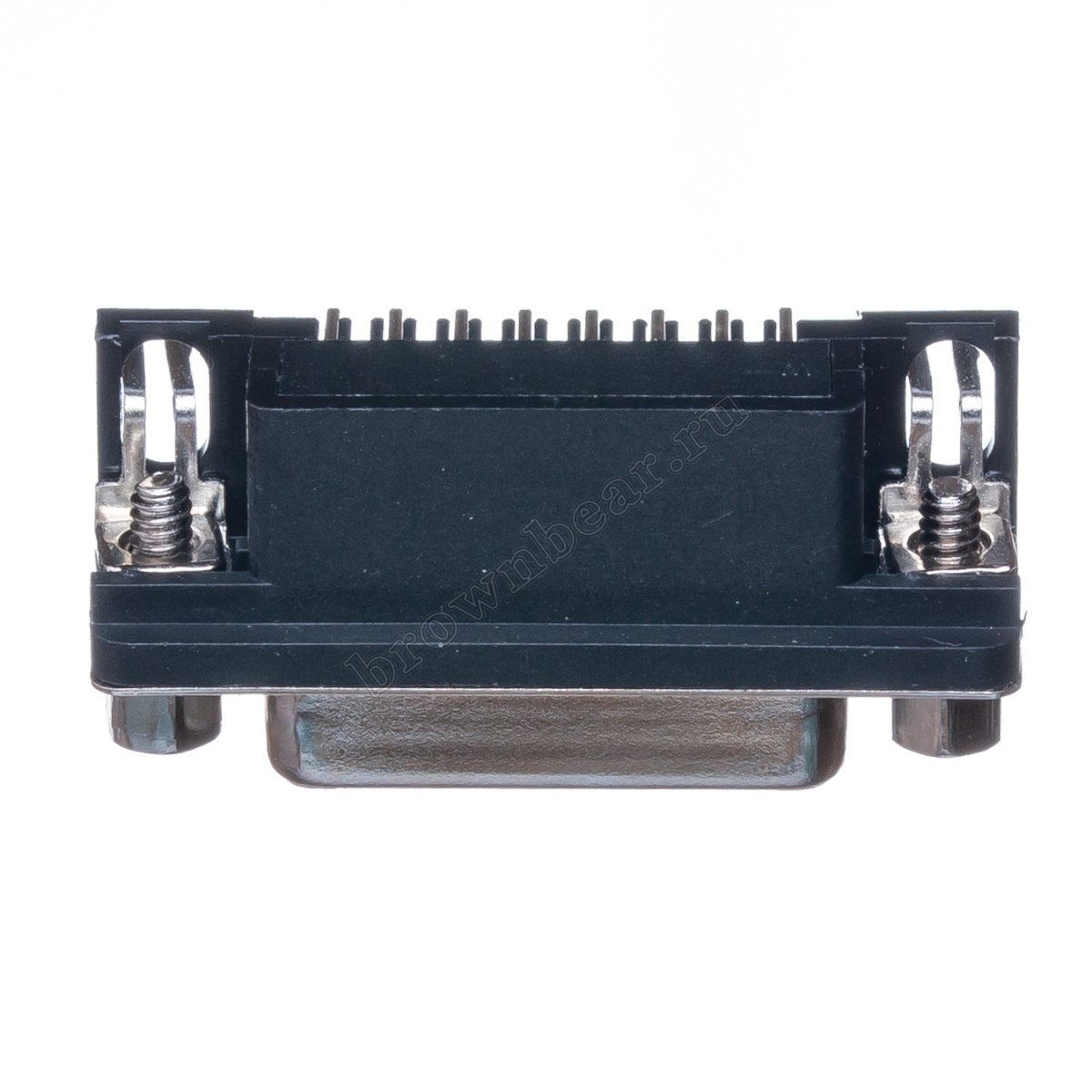

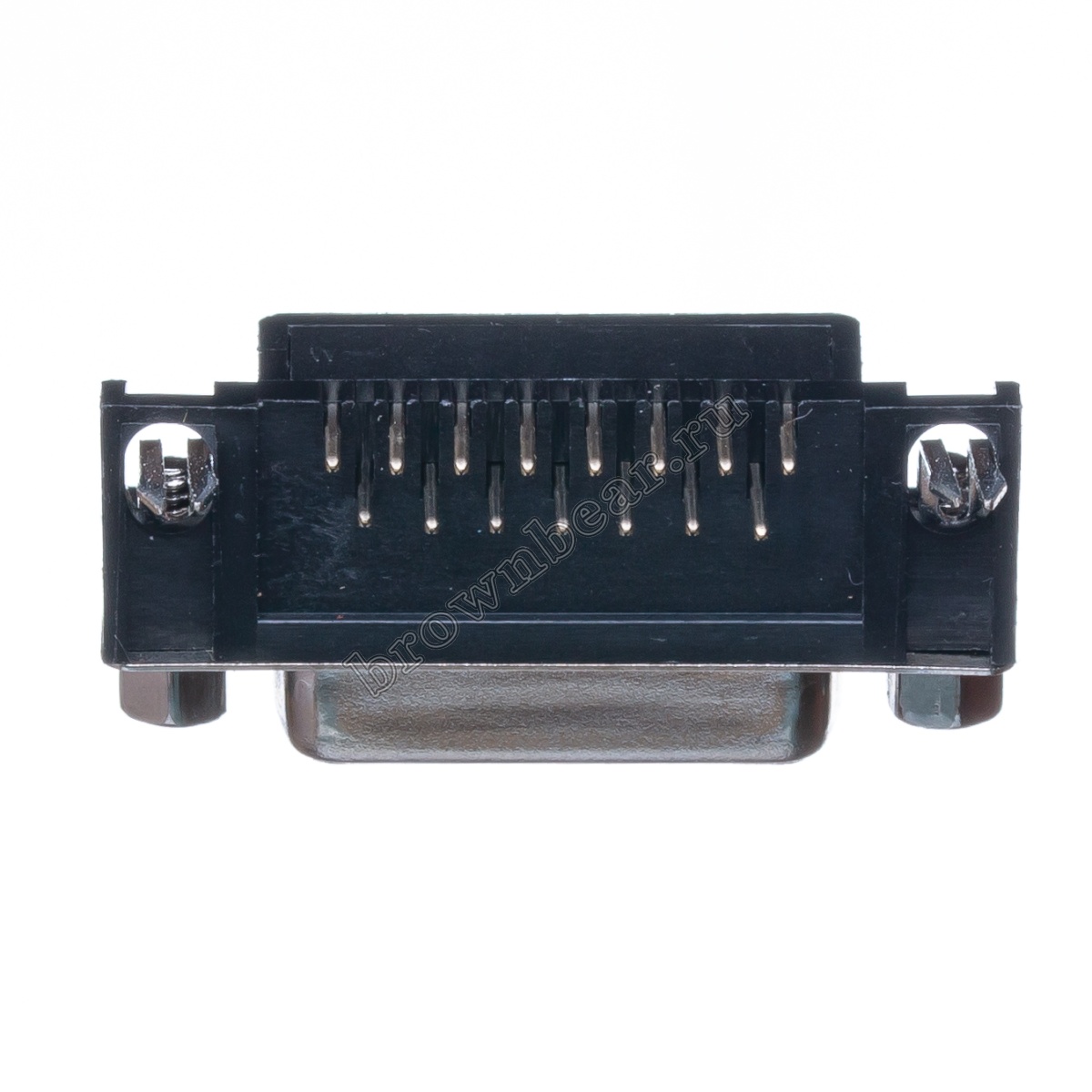

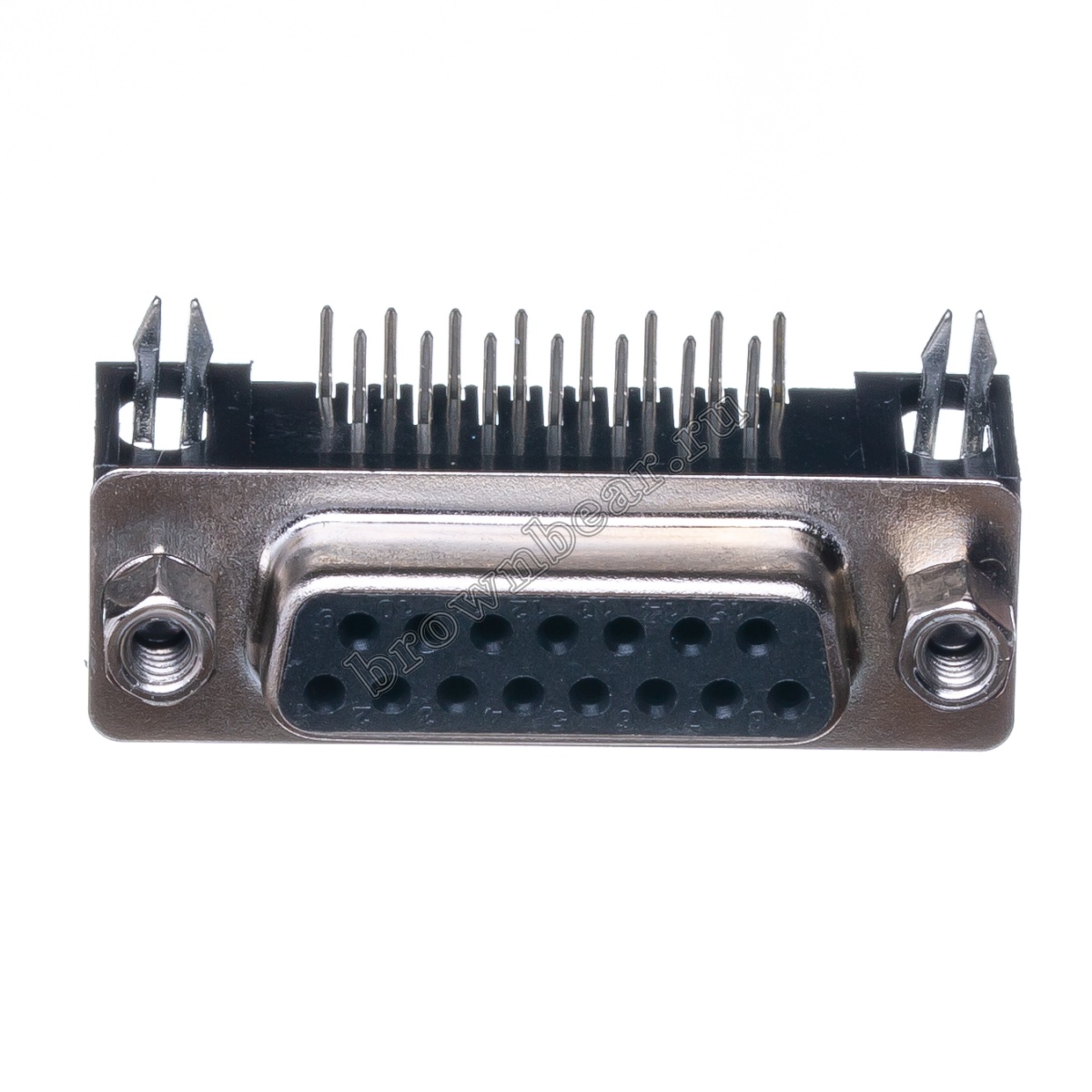

Разъём D-SUB, розетка 15 контактов, горизонтальная установка на плату. Расстояние от края разъёма до первой контактной группы - 7,2мм. Крепление разъёма к плате осуществляется с помощью пайки и специальных фиксаторов.

Описание товара

Разъём серии D–SUB (полное название D–Subminiature) состоит из контактной колодки со штыревыми контактами в два, три или четыре ряда причем количество контактов в первом ряду на один больше, чем во втором. Контакты защищены металлическим кожухом, напоминающим по форме букву D, благодаря чему исключается возможность неправильного соединения. Разъёмы серии D–SUB: и вилка, и гнездо могут иметь разное число контактов: от 9 до 50 – обычной плотности; от 15 до 78 – повышенной плотности. Разъемы широко применяются во многих интерфейсах для передачи данных, а также для подключения питания к различным устройствам. Разъёмы D–SUB на плату монтируются при помощи пайки. По типу установки на плату разъёмы D–SUB делятся на два вида: вертикальная установка на плату и горизонтальная установка на плату (прямой угол). Существуют различные модификации горизонтальных разъёмов: одинарные или спаренные, а также с разным расстоянием от края разъёма до первой группы контактов – 7,2 мм.; 9,4 мм.; 13,8 мм.

Характеристики

Страна Тайвань (Китай)
Артикул товара DRB-15FA
Код 005-025
Разъём D-SUB
Тип контактов розетка
Установка на плату
Количество контактов 15
Тип исполнения прямой угол
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом поверх никеля
Материал корпуса сталь, покрытая цинком или оловом
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 3 (на контакт)
Предельное напряжение, В 500 В АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.001
Допустимые температуры от -55 до 105 °C
Вес, кг 0.012515
Альтернативные названия dsub d-sub
Дополнительная информация тип А

Схема изделия

Размеры A B C
мм 24.7 33.3 39.1

Файлы

xpukpx6fo19owomjd60y5221229x25qa.png Схема изделия, 111.16 КБ
Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
75 руб от 1 шт
72 руб от 100 шт
69 руб от 1000 шт
Доступно: 732 шт
