Характеристики:
Страна
Китай
Артикул товара
DB-9F
Код
005-189
Количество контактов
9
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал корпуса
сталь, покрытая цинком или оловом
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

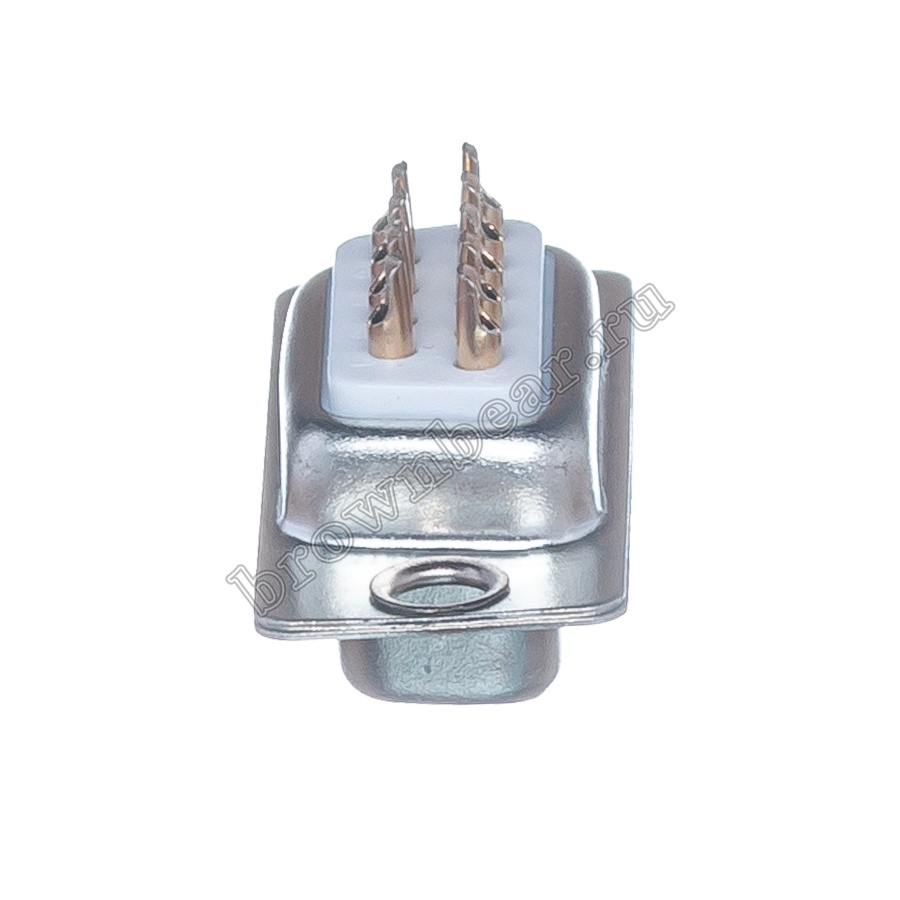

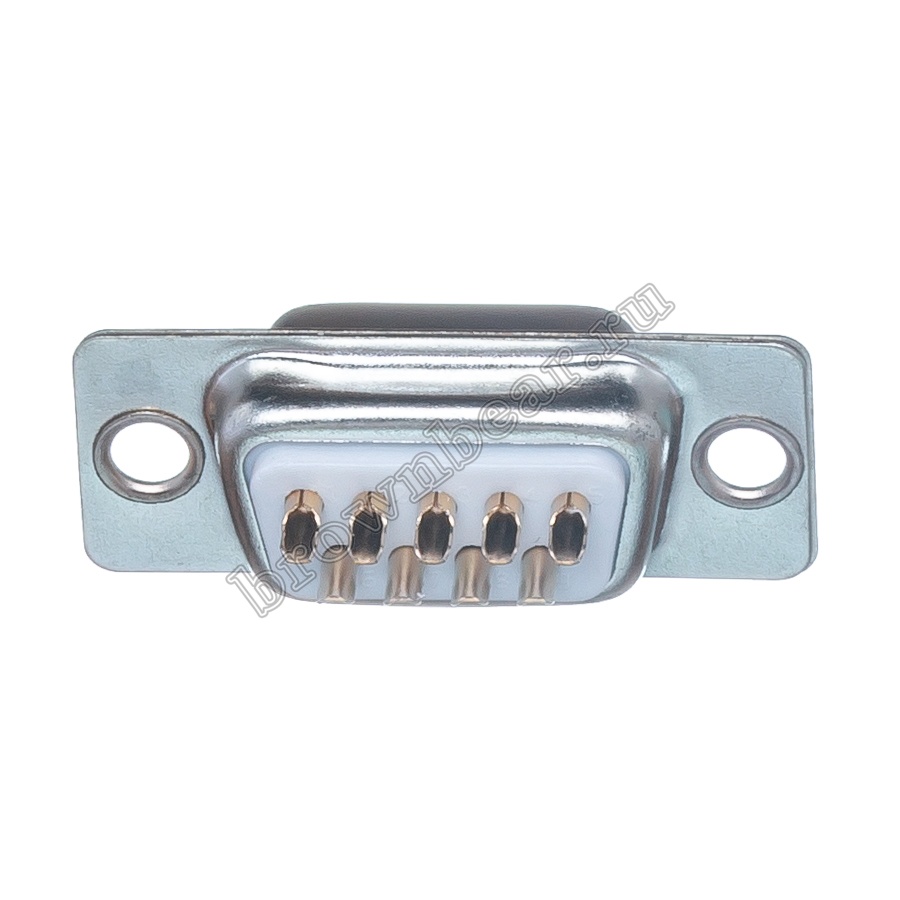

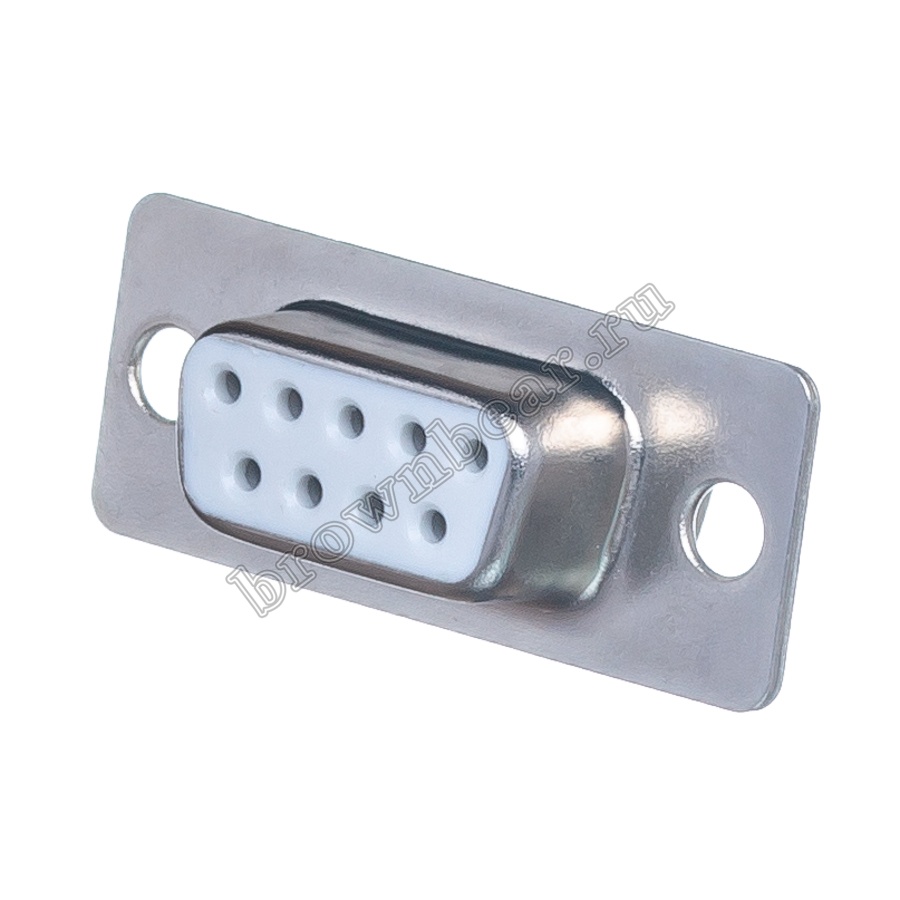

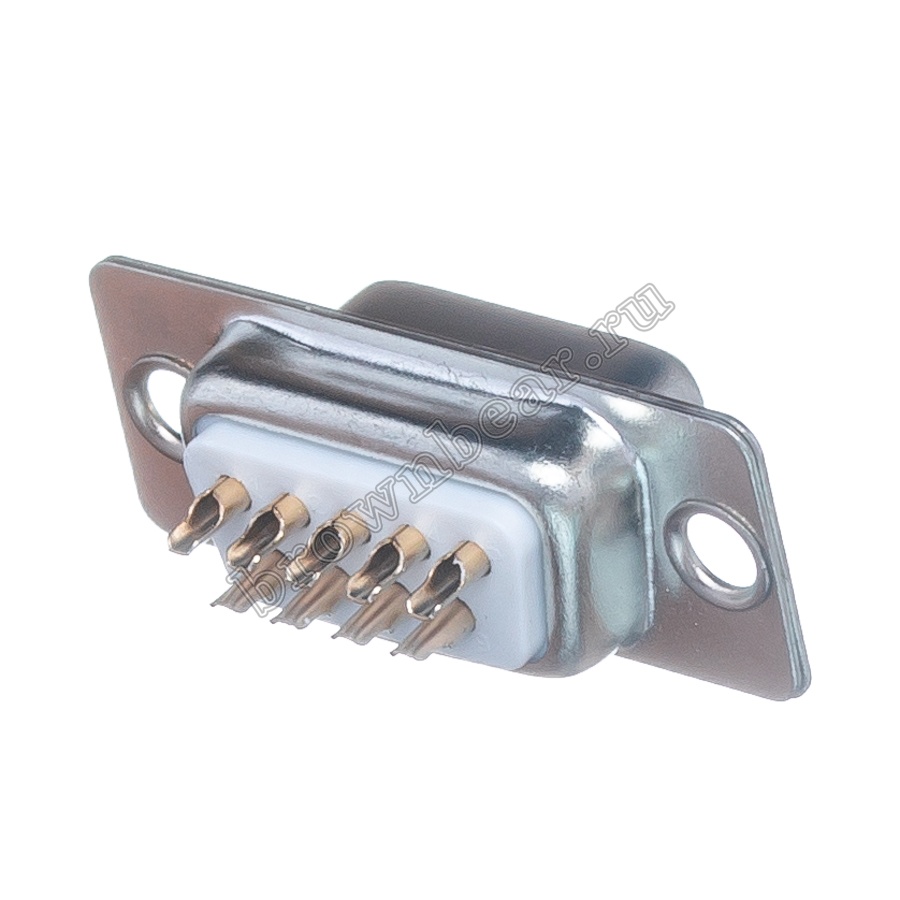

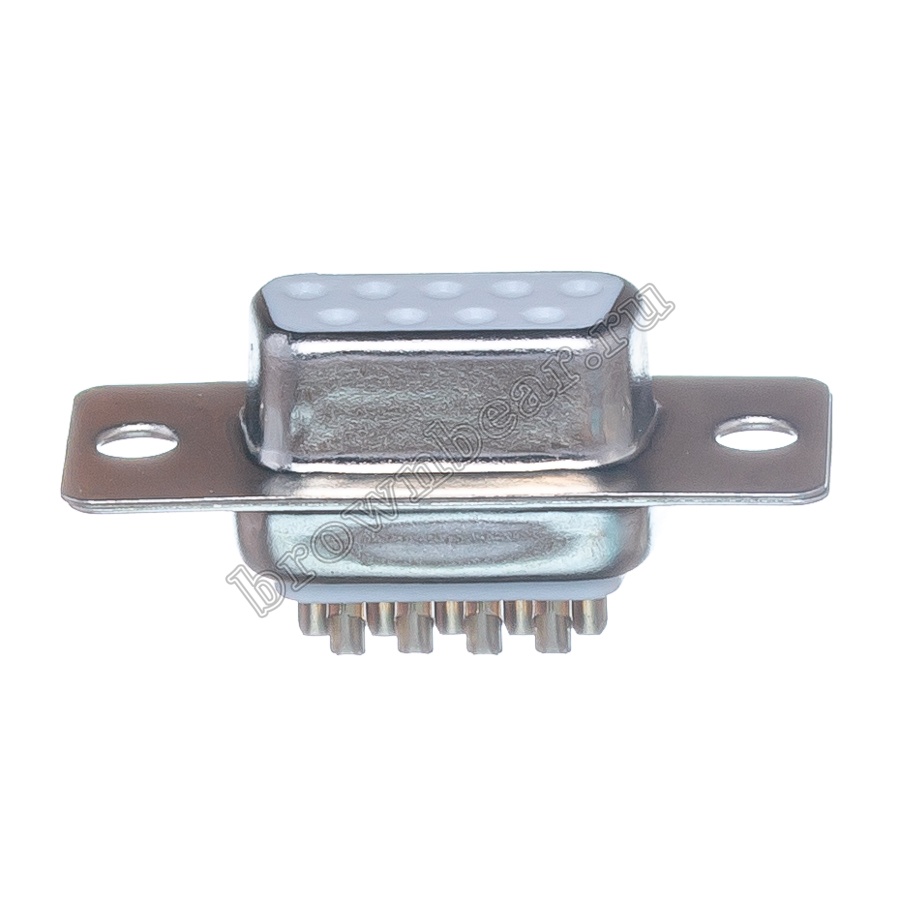

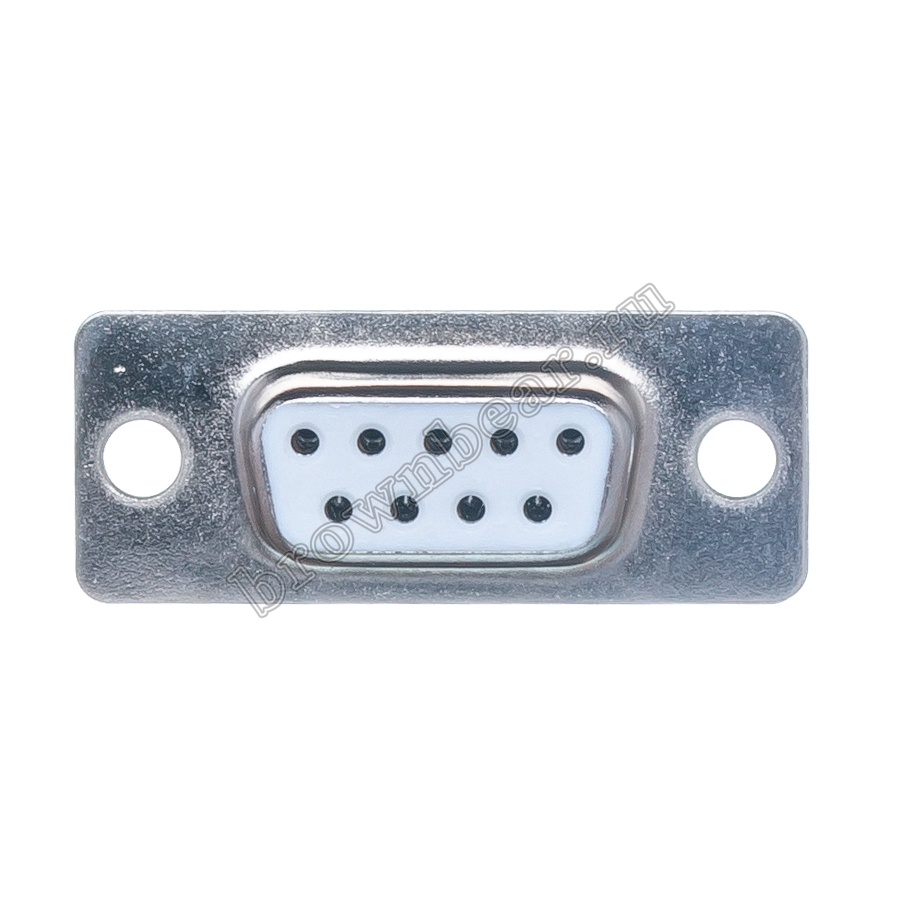

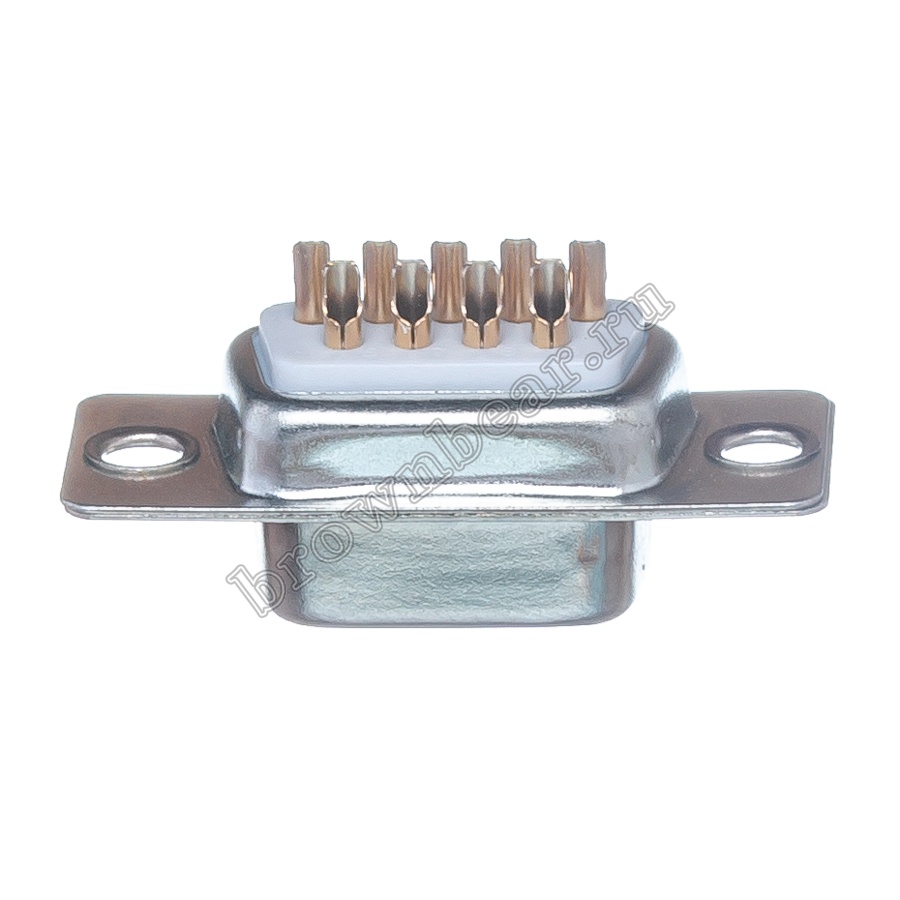

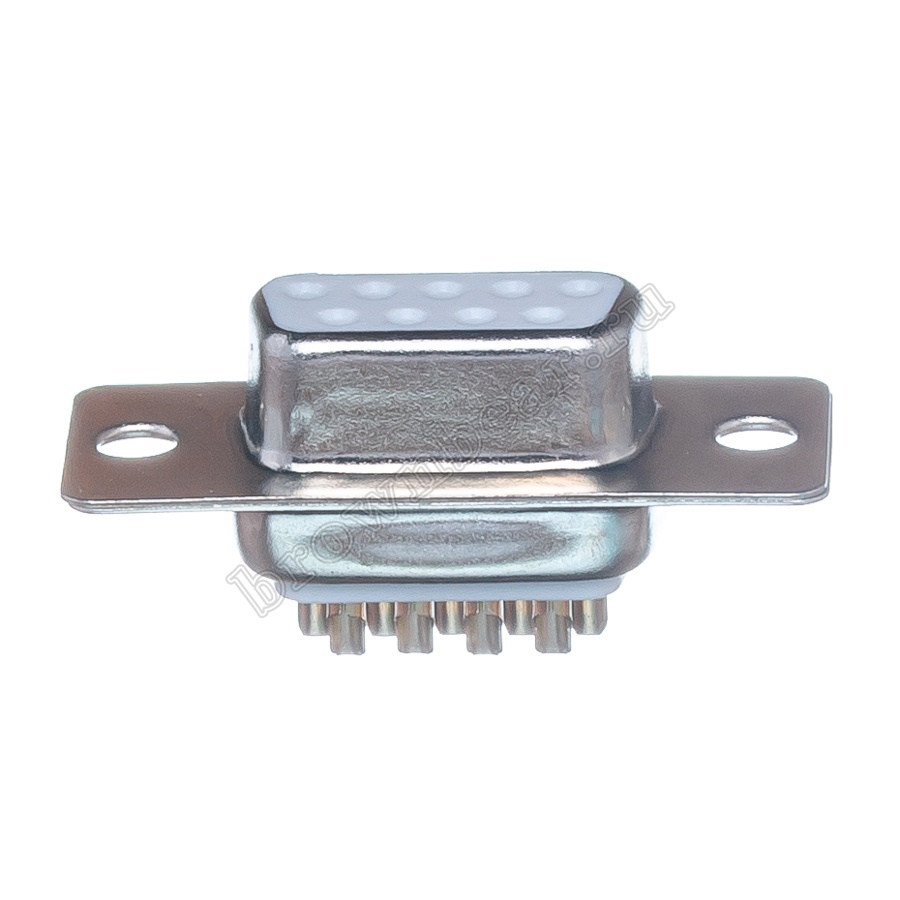

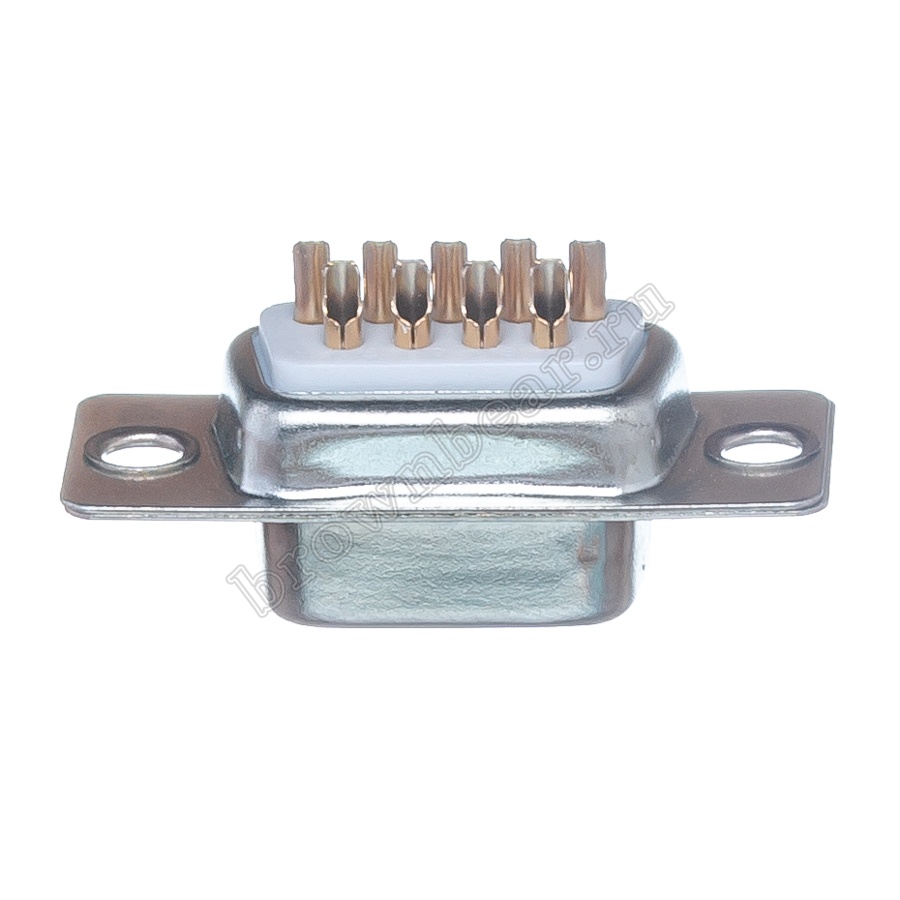

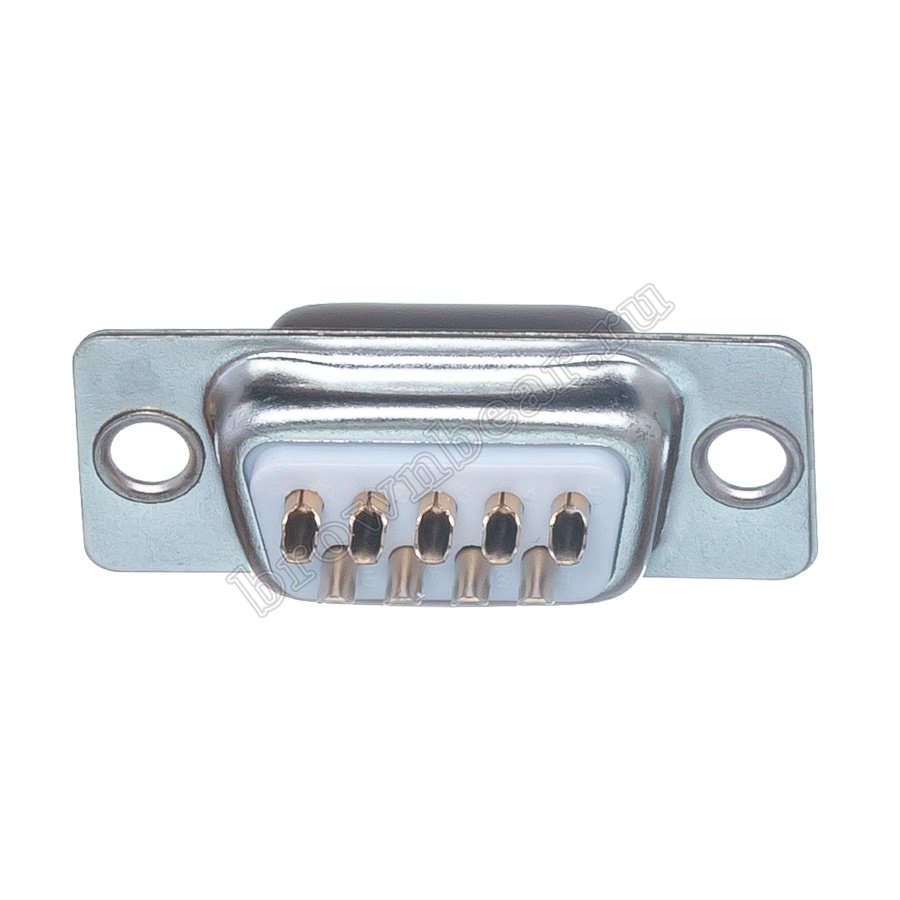

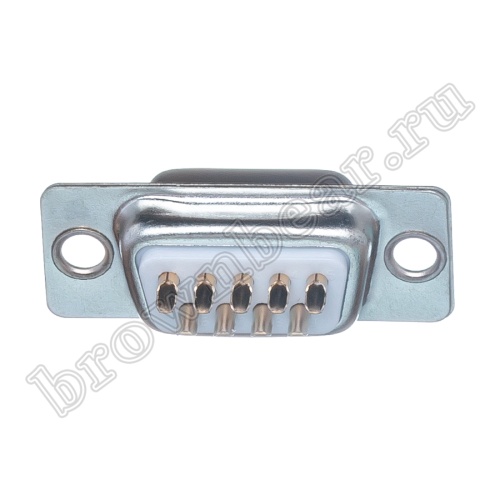

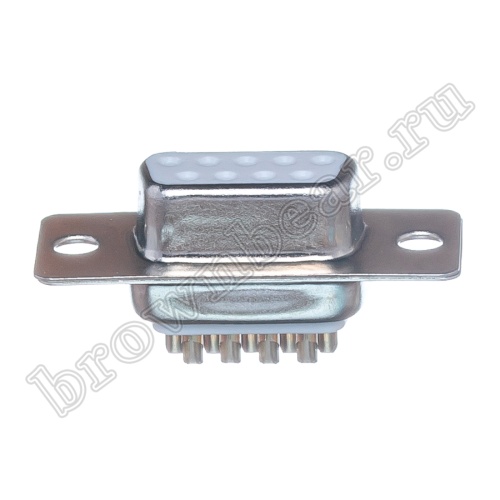

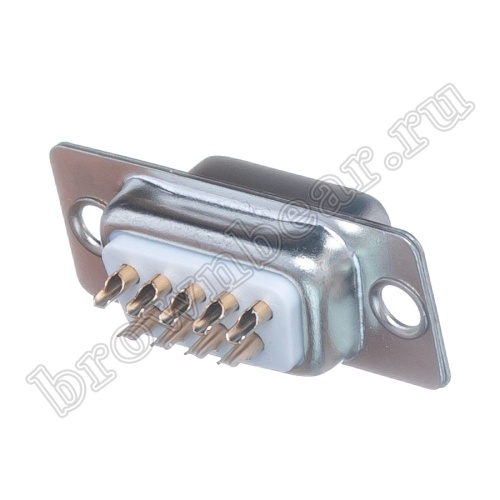

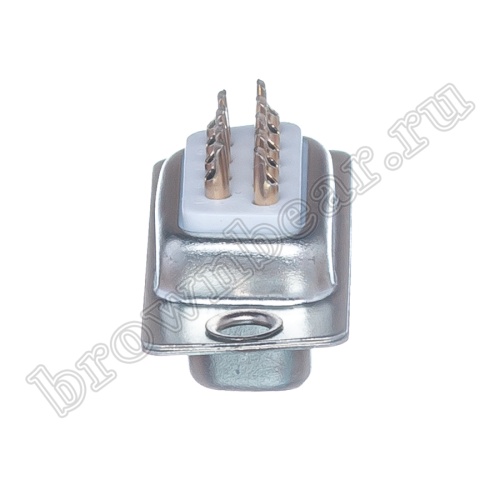

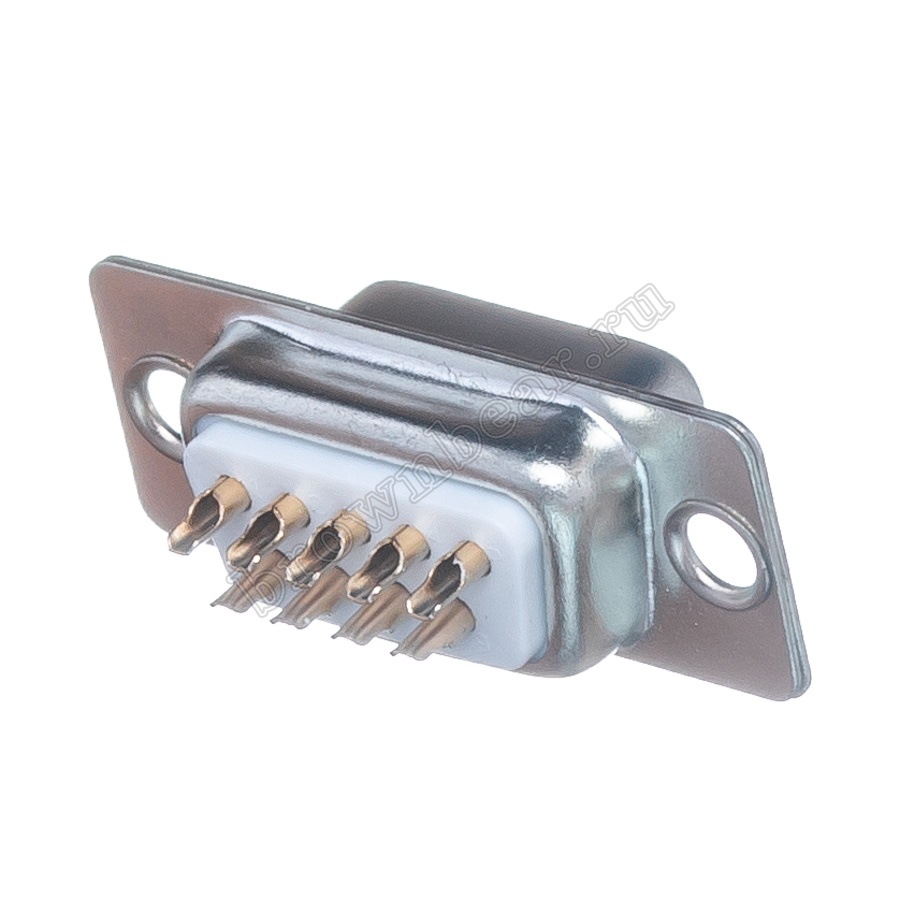

Разъём D-SUB, розетка 9 контактов. Монтаж на кабель осуществляется при помощи пайки. Аналог разъёма DB-9F (005-016).

Описание товара

Разъём серии D–SUB (полное название D–Subminiature) состоит из контактной колодки со штыревыми контактами в два, три или четыре ряда причем количество контактов в первом ряду на один больше, чем во втором. Контакты защищены металлическим кожухом, напоминающим по форме букву D, благодаря чему исключается возможность неправильного соединения. Разъёмы серии D–SUB: и вилка, и гнездо могут иметь разное число контактов: от 9 до 50 – обычной плотности; от 15 до 78 – повышенной плотности. Разъемы широко применяются во многих интерфейсах для передачи данных, а также для подключения питания к различным устройствам. Для кабельных разъемов предусмотрены различные типы корпусов.

Характеристики

Страна Китай
Артикул товара DB-9F
Код 005-189
Разъём D-SUB
Тип контактов розетка
Установка на кабель
Количество контактов 9
Тип исполнения прямой
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом поверх никеля
Материал корпуса сталь, покрытая цинком или оловом
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 1 (на контакт)
Предельное напряжение, В 500
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.001
Допустимые температуры от -40 до 70 °C
Вес, кг 0.005521
Артикулы изделия DS1033 C0540 СП397 DB9F
Альтернативные названия D-SUB DSUB d-sub dsub ДСАБ Д-САБ дсаб д-саб

Схема изделия


АртикулABCDEF
DB-9F16.425.030.812.5510.77.9

Файлы

xp0ajzx9jp2ihijw3cb1ib62m55on2gq.png Схема изделия, 3.94 КБ
Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
23 руб от 1 шт
22 руб от 100 шт
21 руб от 1000 шт
Доступно: 5 247 шт
