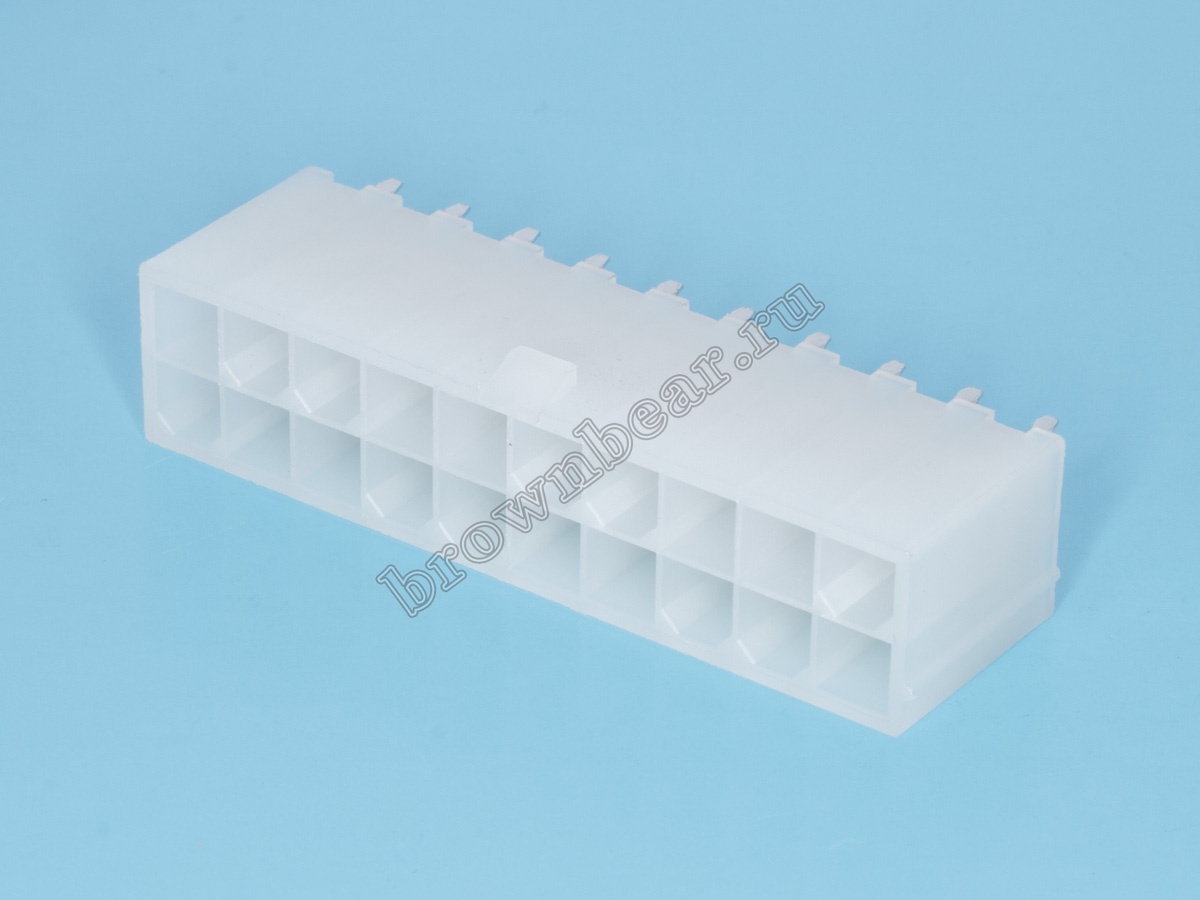

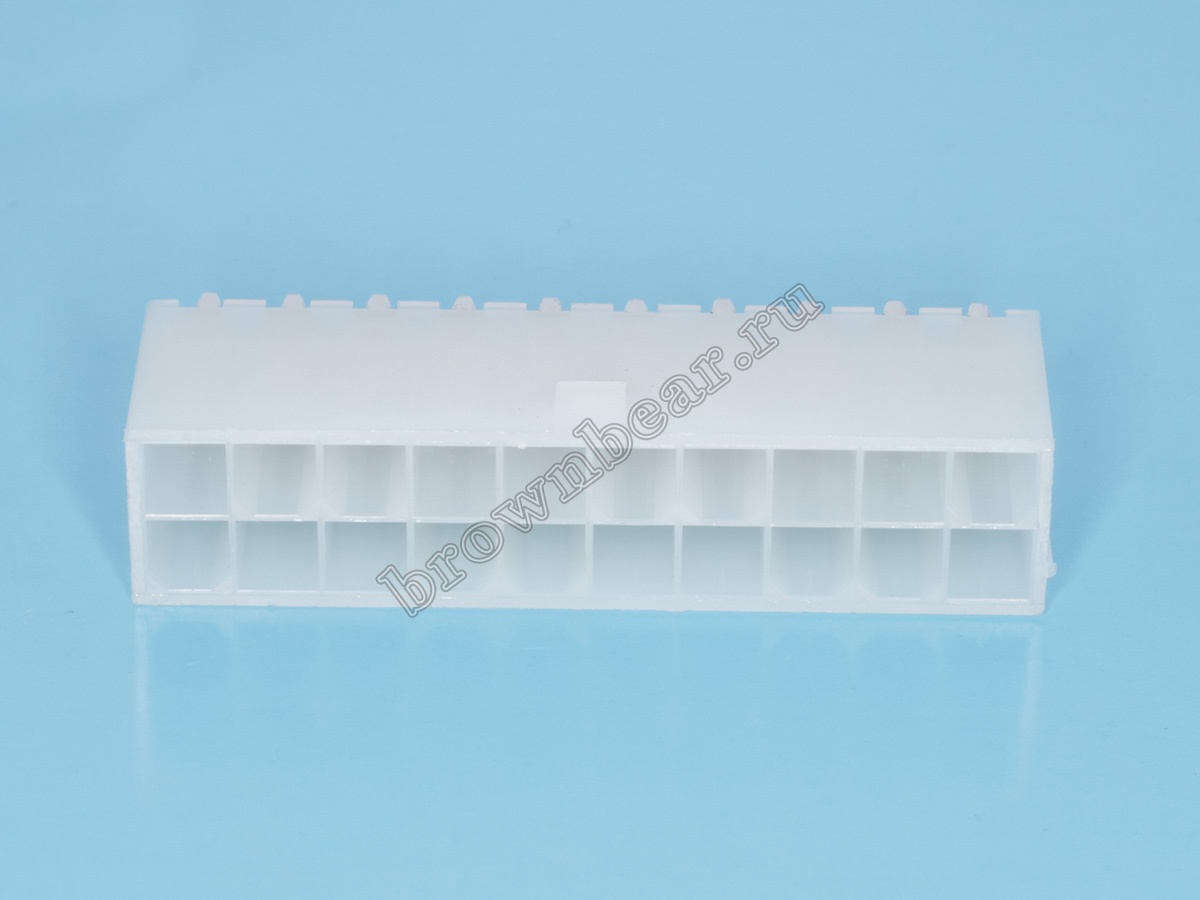

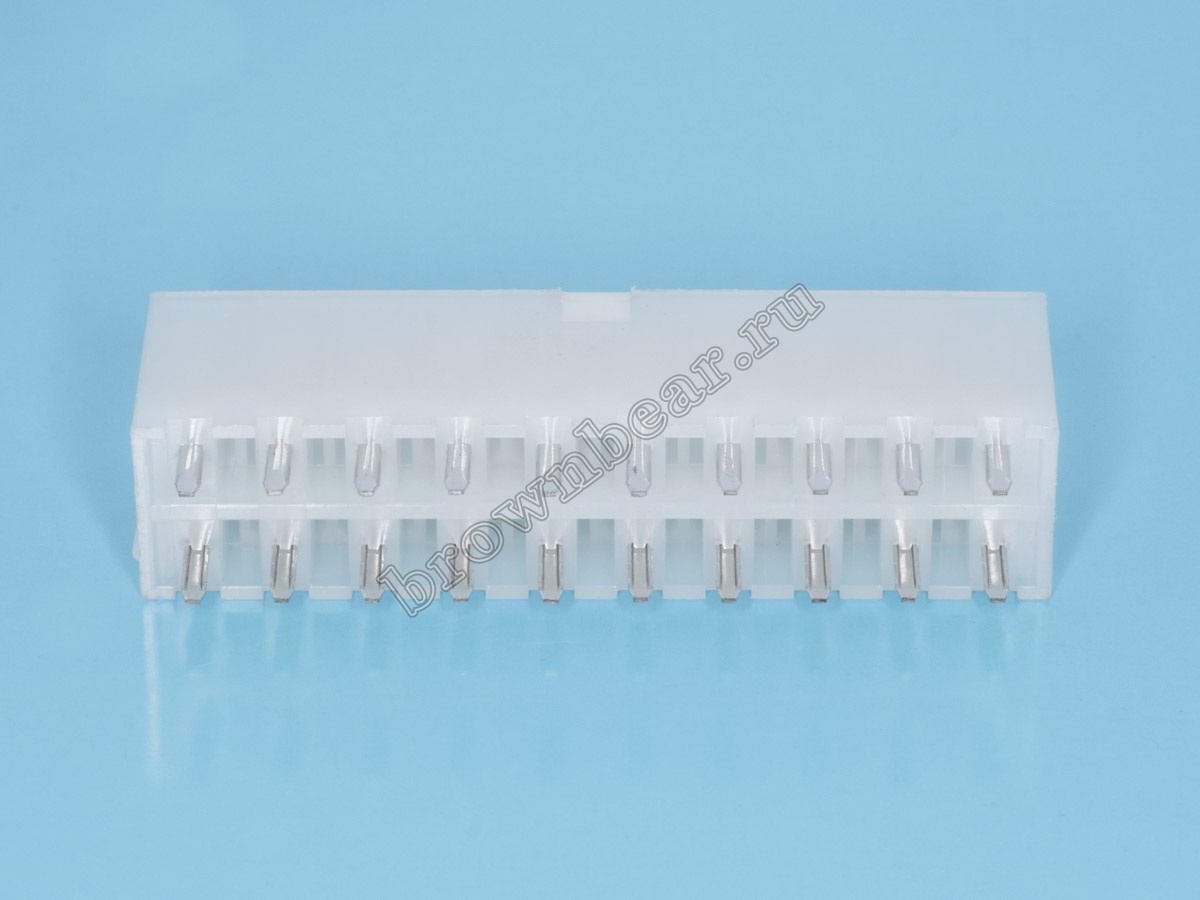

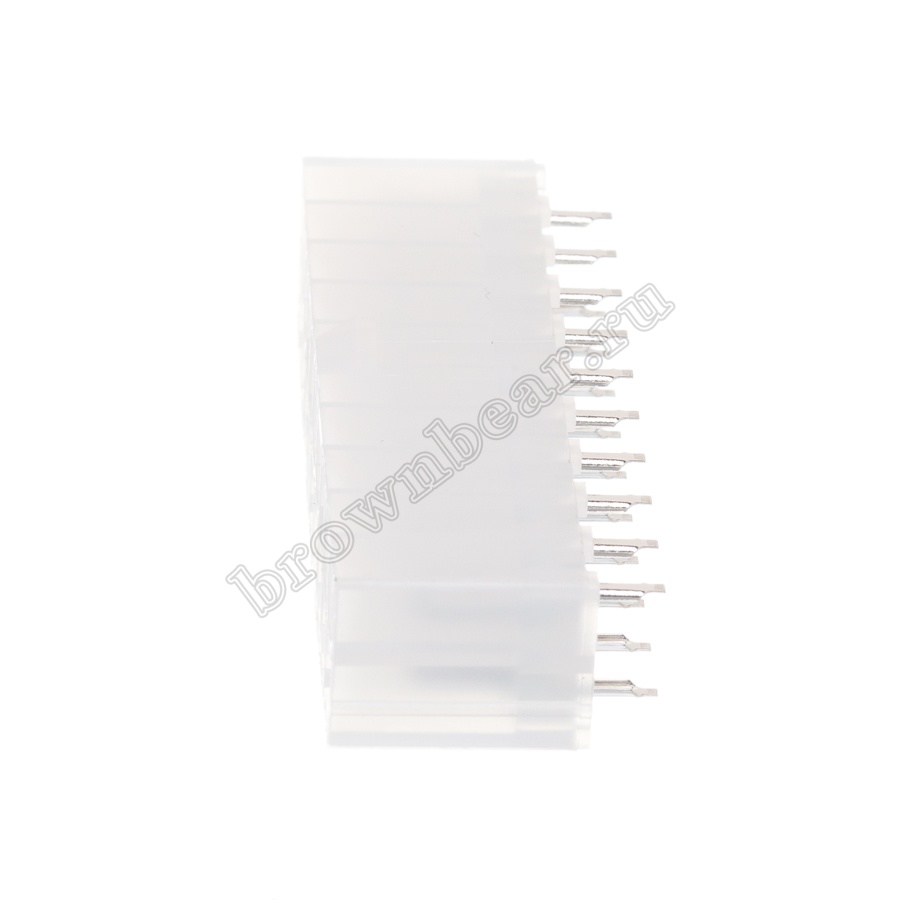

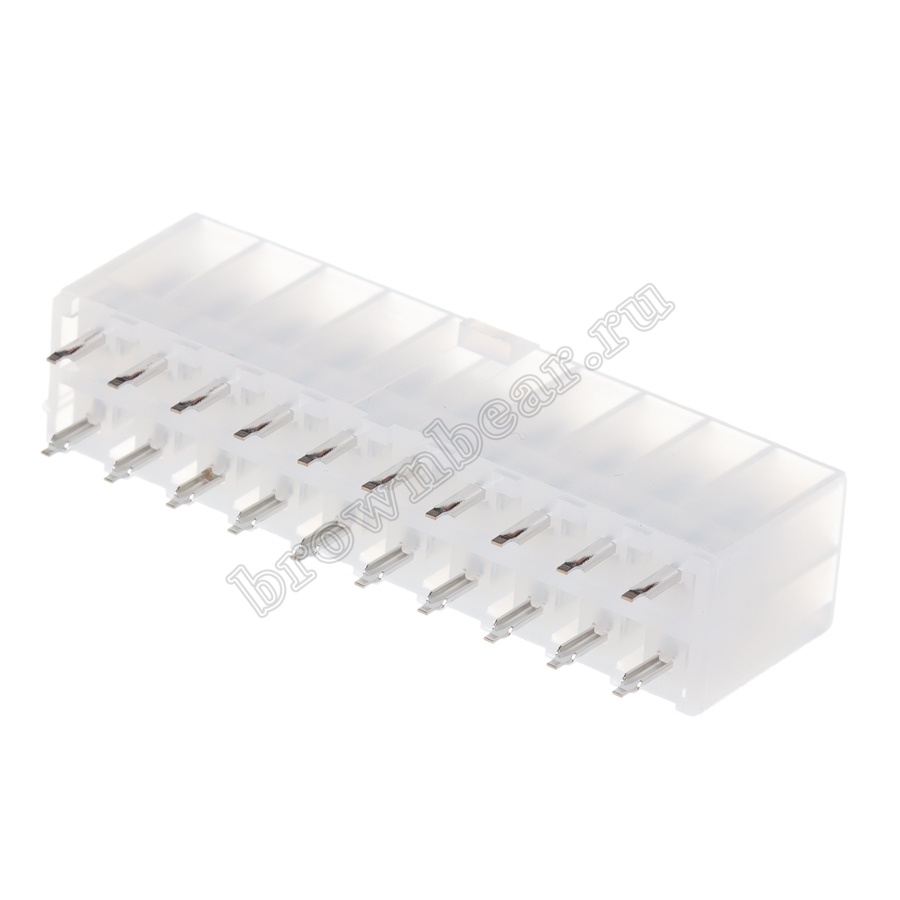

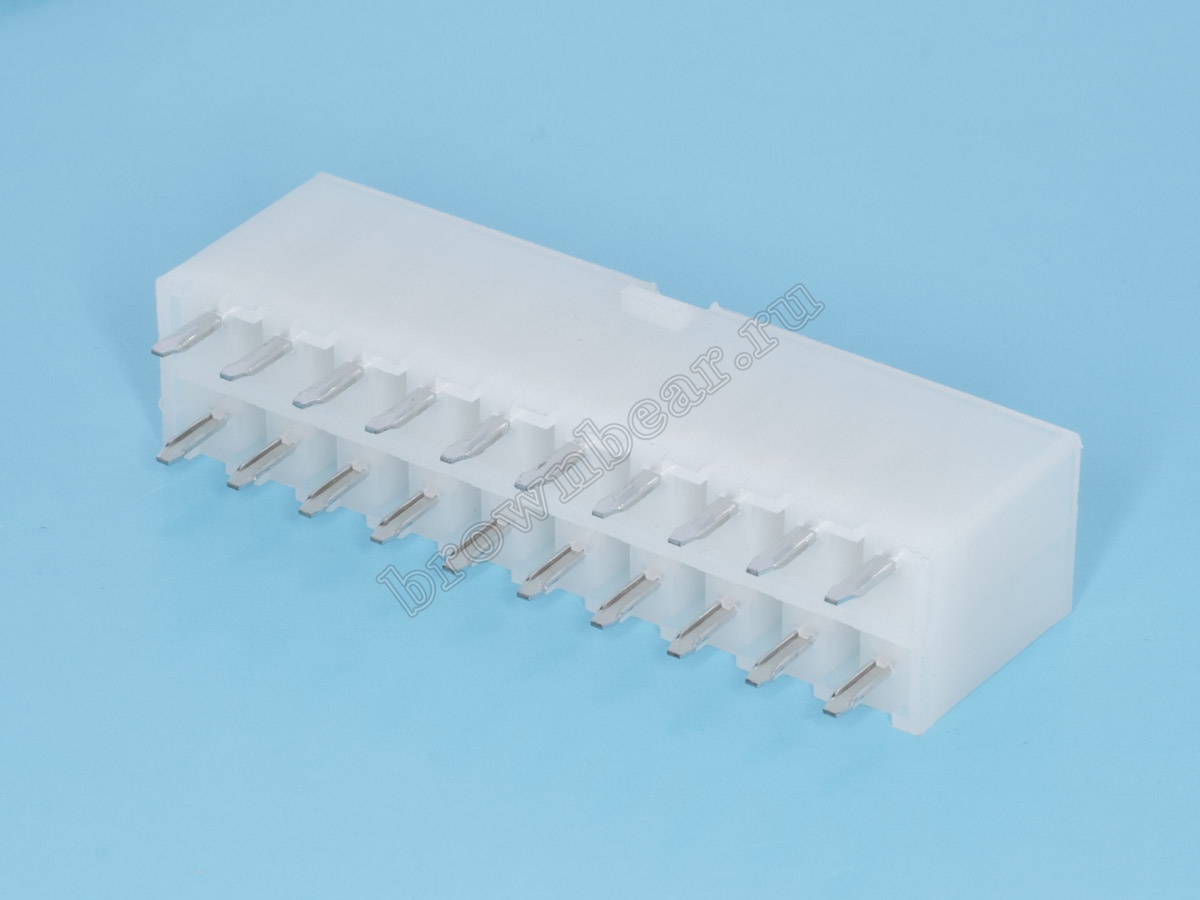

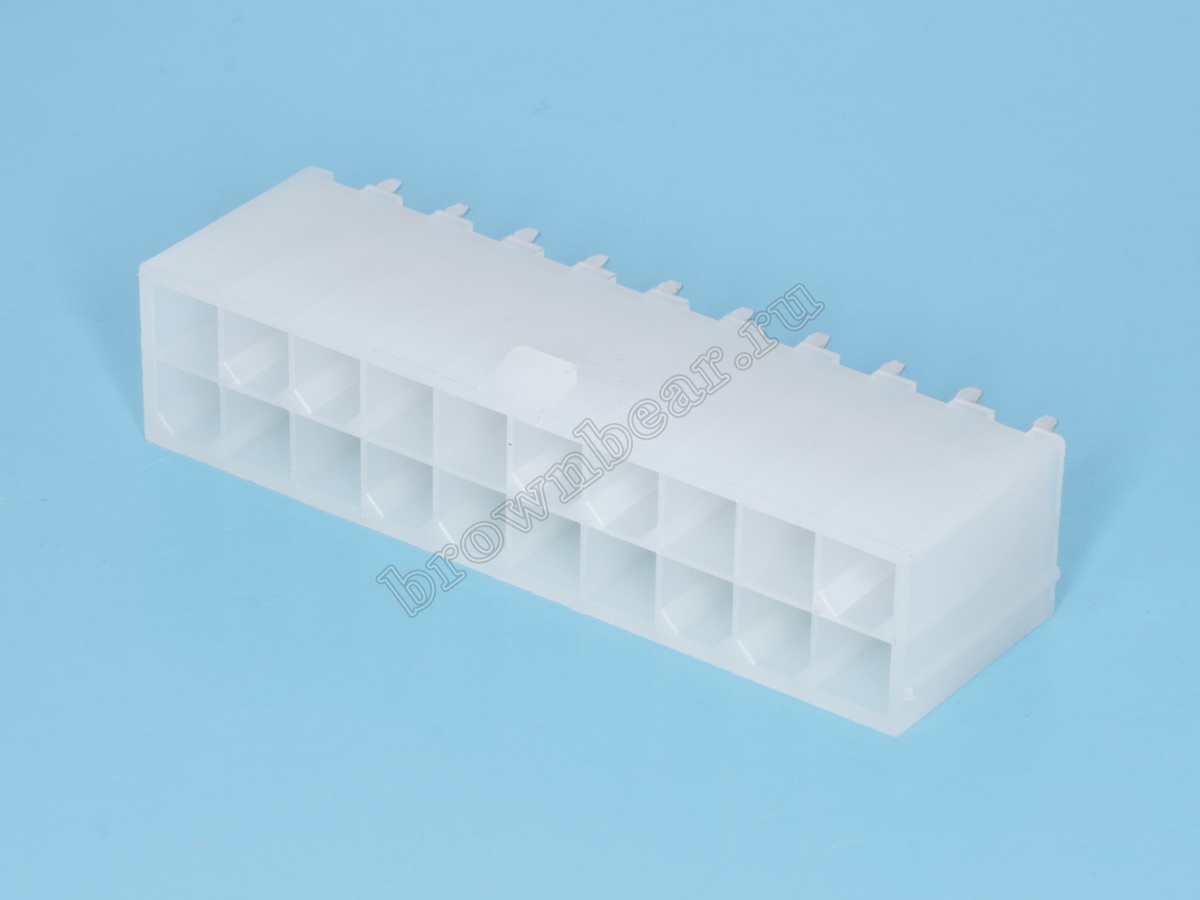

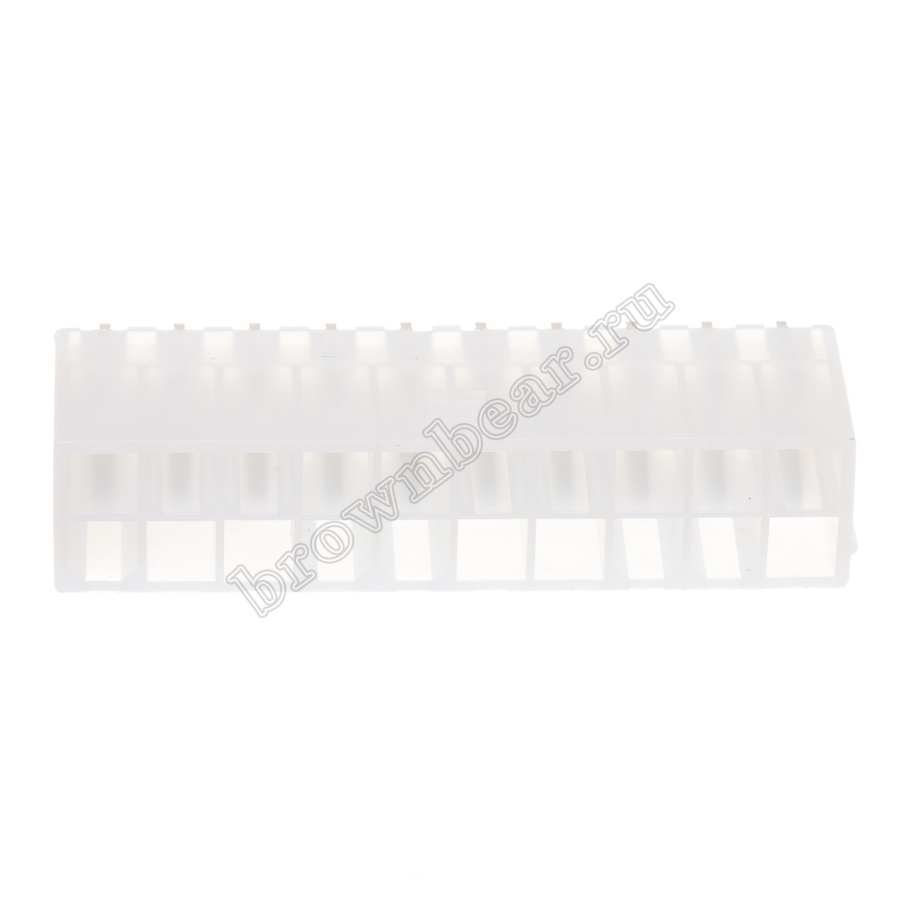

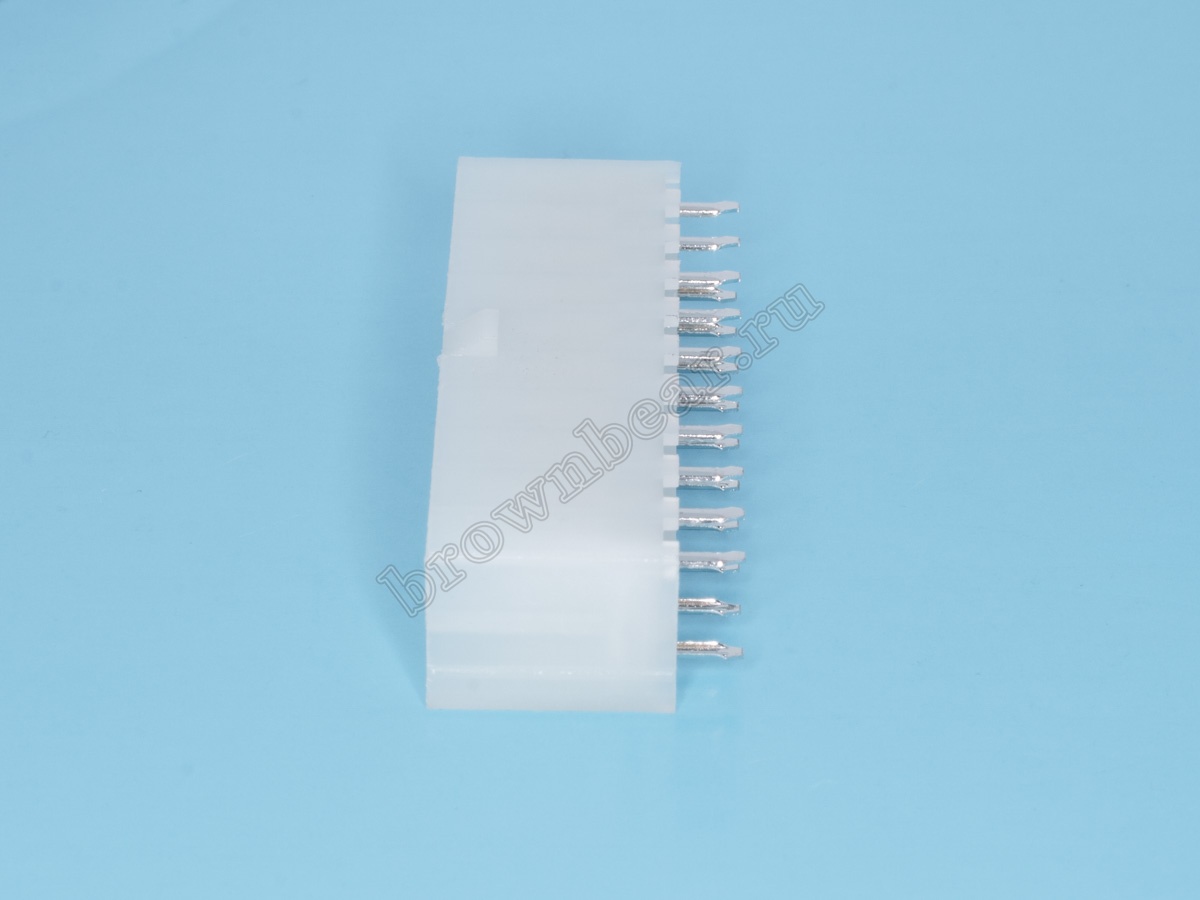

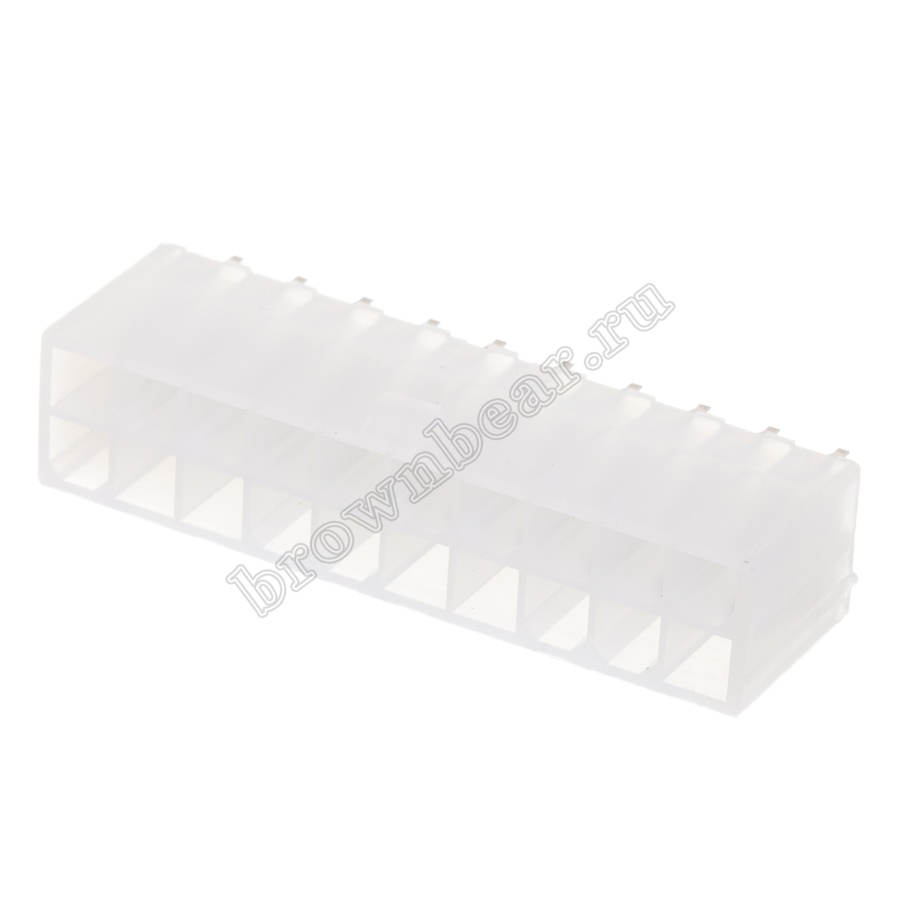

MF-20MA Разъем питания Mini-Fit 20 контактов, вилка на плату, шаг 4,2мм

Артикул: MF-20MA

Разъем питания Mini-Fit 20 контактов, вилка на плату, шаг 4,2мм MF-20MA фото 3

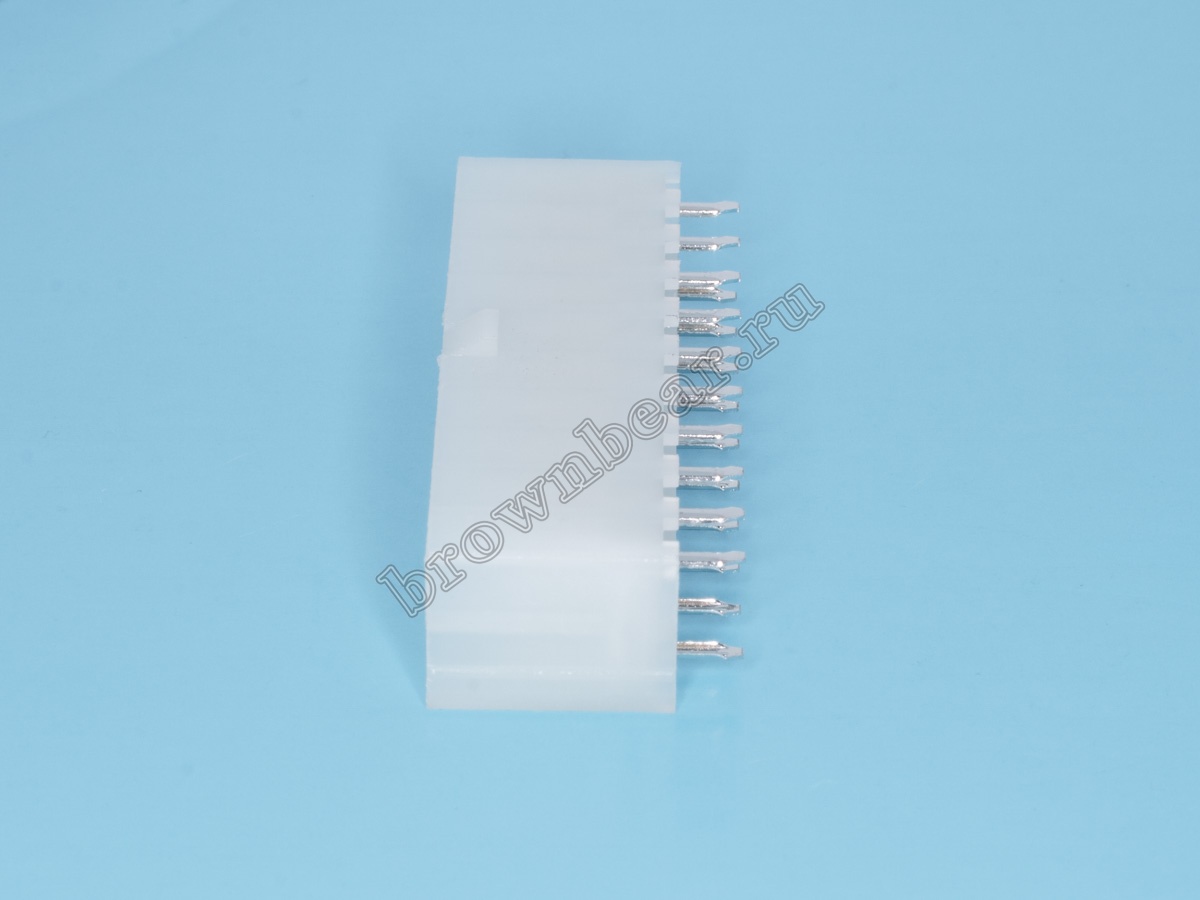

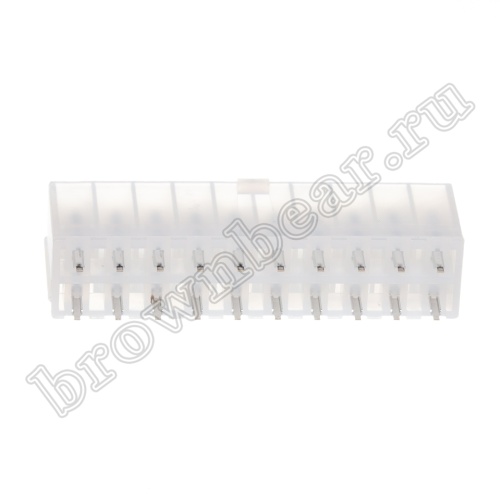

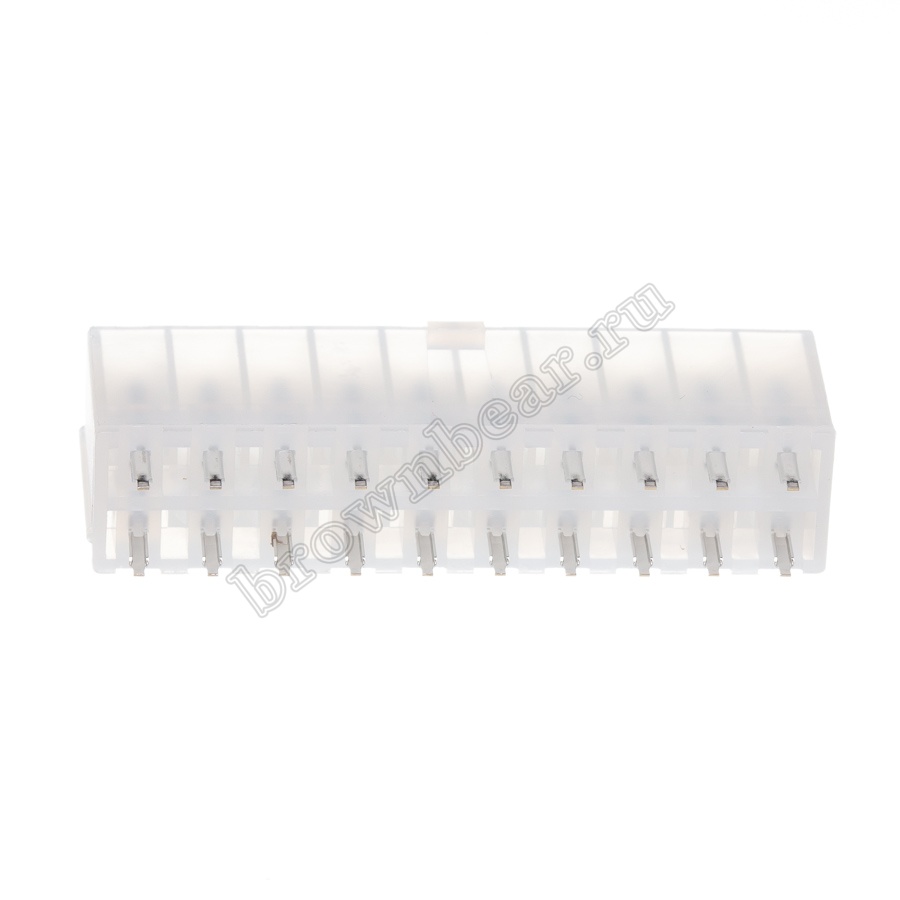

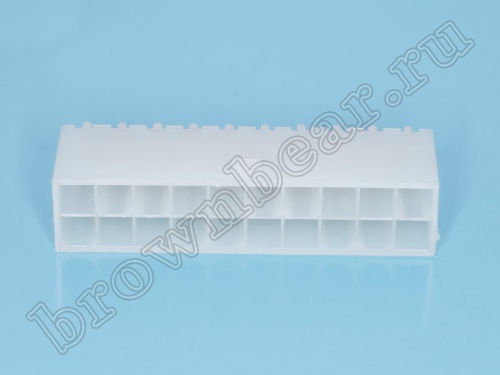

Разъем питания Mini-Fit 20 контактов, вилка на плату, шаг 4,2мм MF-20MA фото 4

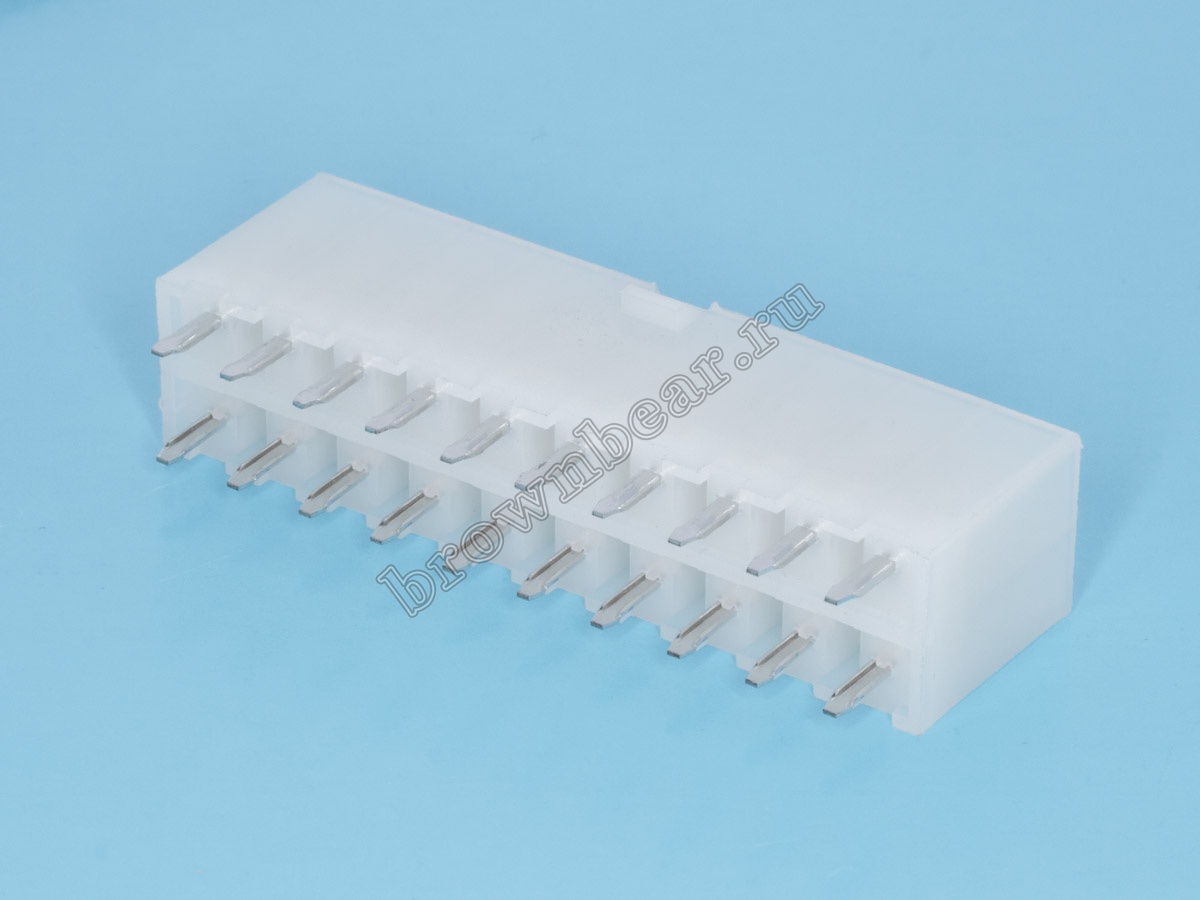

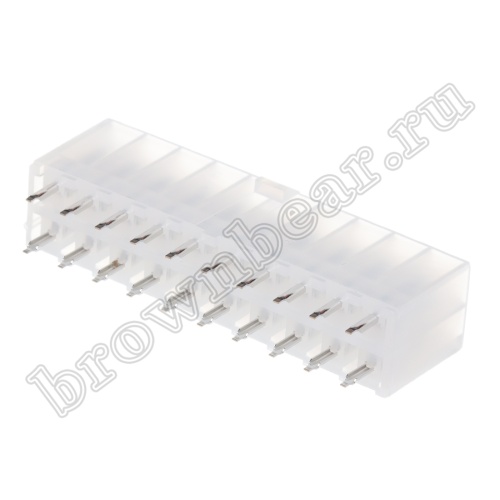

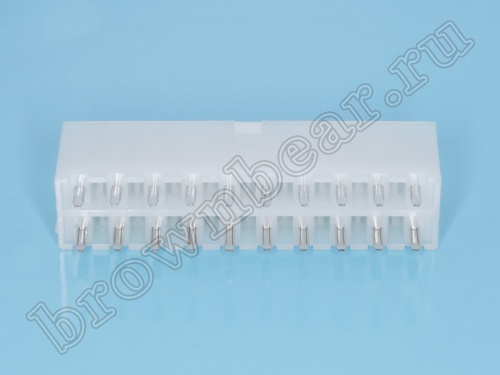

Разъем питания Mini-Fit 20 контактов, вилка на плату, шаг 4,2мм MF-20MA фото 5

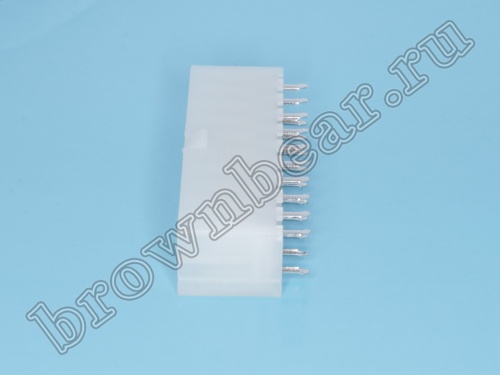

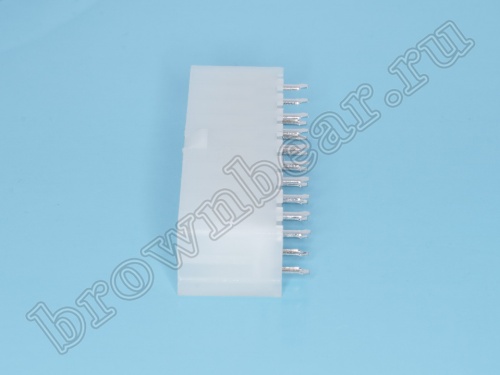

Разъем питания Mini-Fit 20 контактов, вилка на плату, шаг 4,2мм MF-20MA фото 6

Добавить к сравнению Добавить в избранное

Характеристики:

Все характеристики

Страна

Тайвань (Китай)

Артикул товара

MF-20MA

Код

125-062

Количество контактов

Шаг, мм

4.2

Материал контактов

бронза, покрытая оловом

Материал изолятора

нейлон-66, усиленный стекловолокном UL94 V-0

Разъём Mini-Fit вилка 20 контактов для вертикальной установки на плату.

Описание товара

Разъёмы серии Mini-Fit предназначены для подачи низковольтного электропитания и имеют от 2 до 20 контактов. Корпуса разъёмов Mini-Fit имеют строго ориентированные ключи, что обеспечивает защиту от ошибочного подключения. Фиксация ответных частей производится при помощи замка-защёлки исключающего произвольное рассоединение. Тип подключения разъёмов Mini-Fit: кабель-кабель и кабель-плата. Разъёмы на плату имеют тип контактов "вилка" изготавливаются в прямом и угловом вариантах. Кабельные разъёмы комплектуются контактами, монтаж контактов на кабель производится при помощи специального инструмента.

Характеристики

Страна	Тайвань (Китай)
Артикул товара	MF-20MA
Код	125-062
Разъём	Mini-Fit / низковольтное питание
Тип контактов	вилка
Установка	на плату
Количество контактов	20
Шаг, мм	4.2
Тип исполнения	прямой
Материал контактов	бронза, покрытая оловом
Материал изолятора	нейлон-66, усиленный стекловолокном UL94 V-0
Рабочий ток, А	3
Предельное напряжение, В	500 (АС) в течение 1 мин.
Рабочее напряжение, В	250
Сопротивление изолятора (не менее МОм)	1000
Сопротивление контакта (не более Ом)	0.1
Допустимые температуры	от -40 до 105 °C
Вес, кг	0.00396
Вес брутто, кг	0.00396

Схема изделия

Количество контактов	А, мм	В, мм	С, мм
2	5.4	-	9.4
4	9.6	4.2	13.6
6	13.8	8.4	17.8
8	18	12.6	22
10	22.2	16.8	26.2
12	26.4	21	30.4
14	30.6	25.2	34.6
16	34.8	29.4	38.8
18	39	33.6	43
20	43.2	37.8	47.2
22	47.4	42	51.4
24	51.6	46.2	55.6
