MF-4MRA/2 Разъем питания Mini-Fit 4 контакта, вилка на плату, прямой угол, с фиксатором, шаг 4,2мм

Артикул: MF-4MRA/2

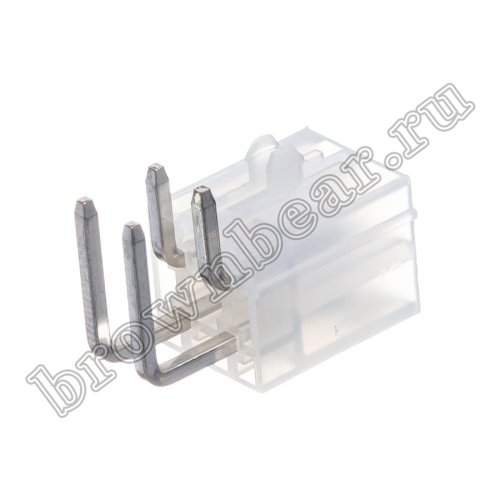

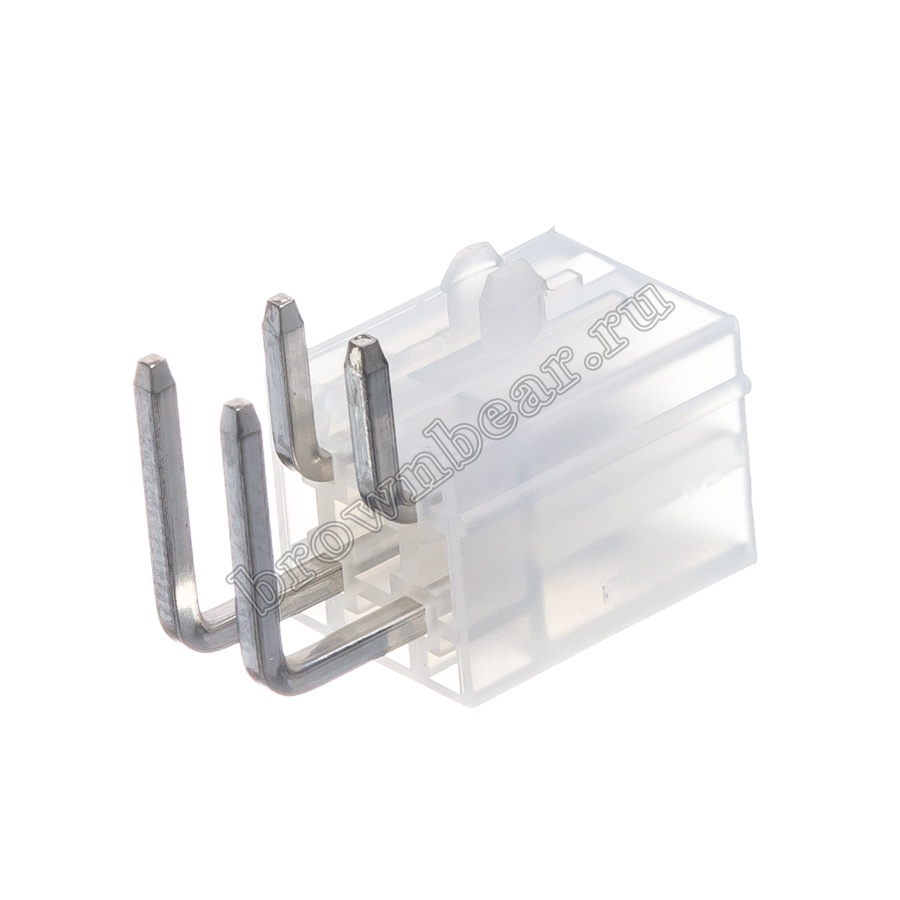

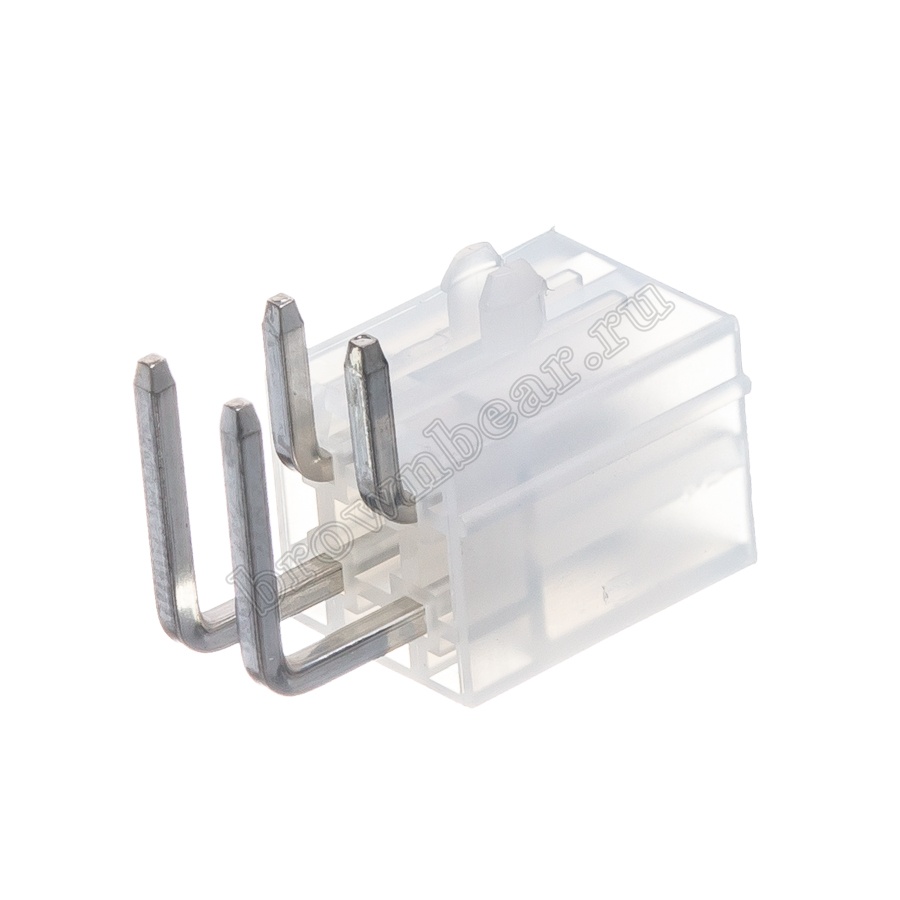

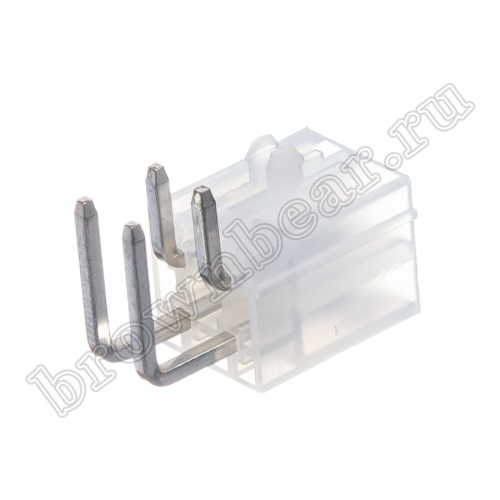

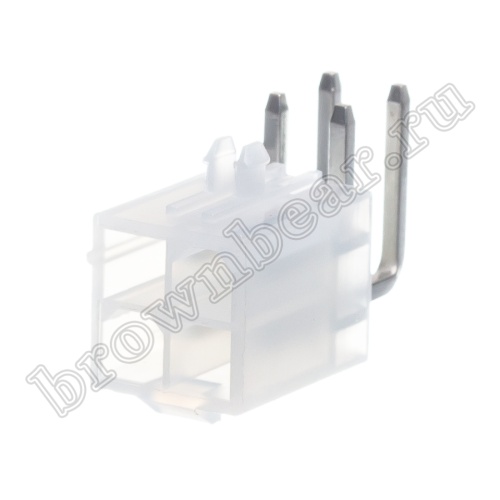

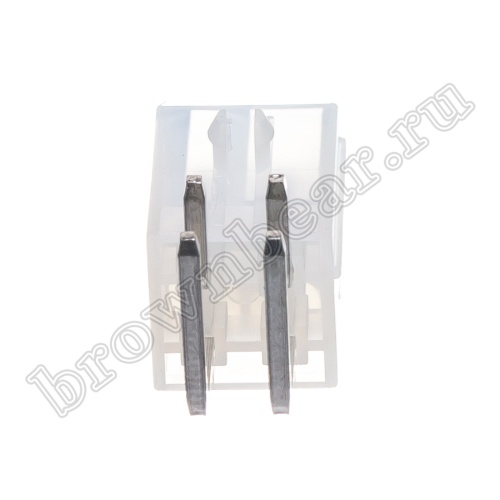

Разъем питания Mini-Fit 4 контакта, вилка на плату, прямой угол, с фиксатором, шаг 4,2мм MF-4MRA/2

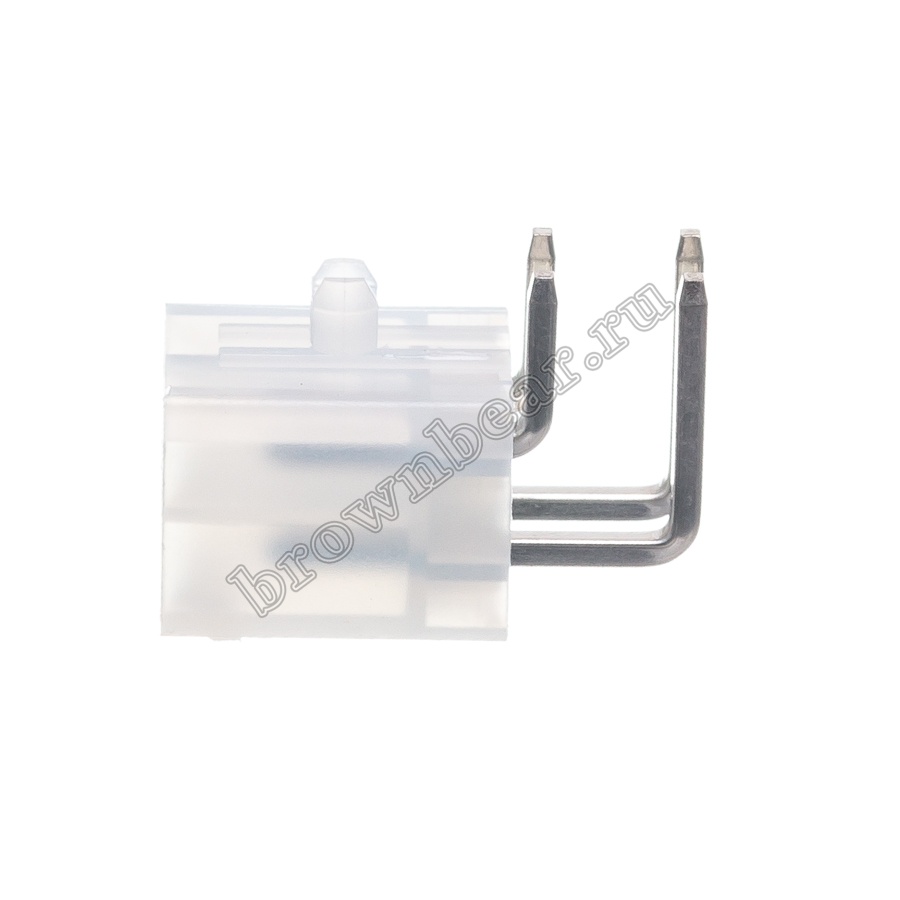

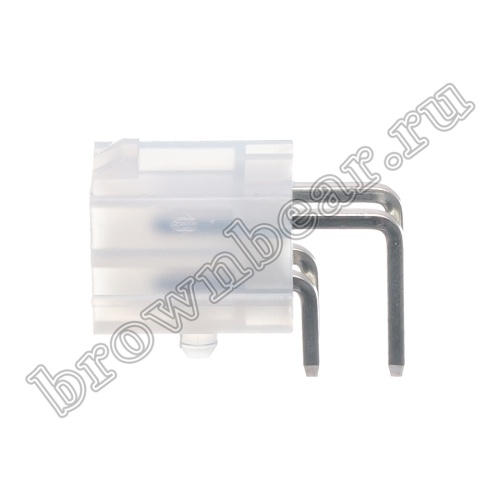

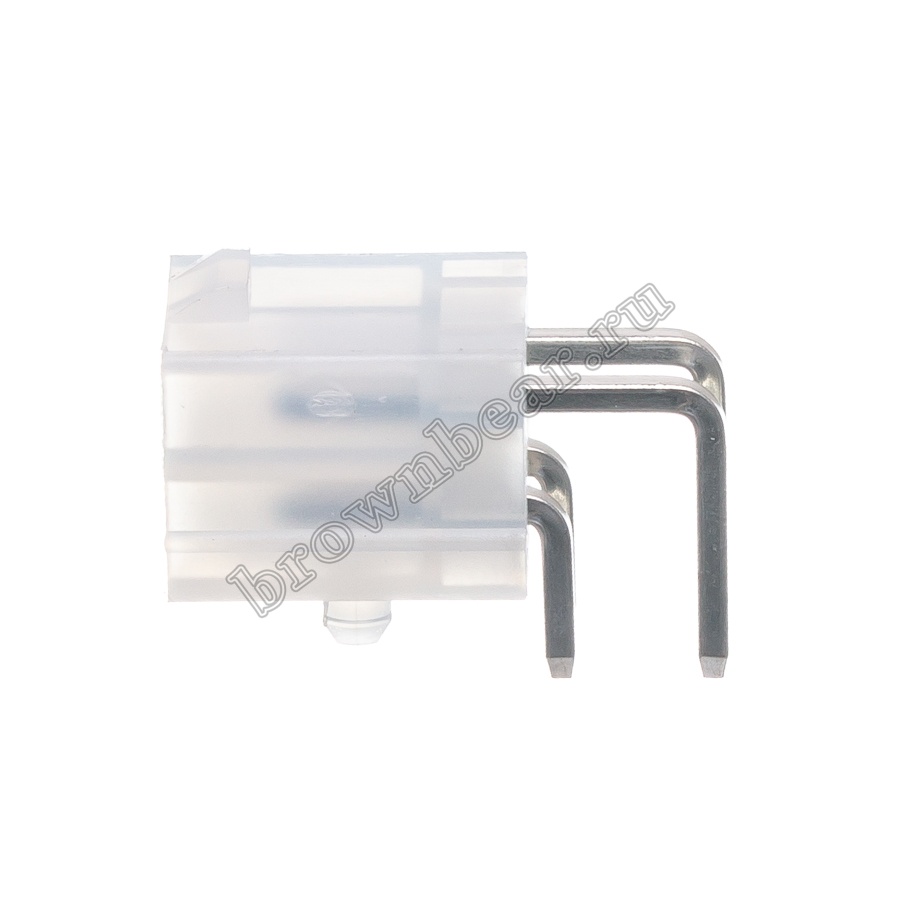

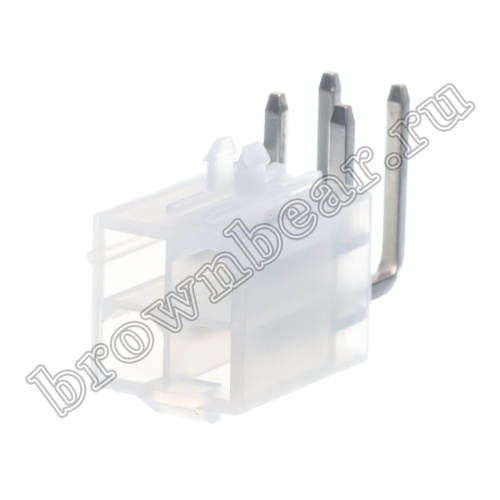

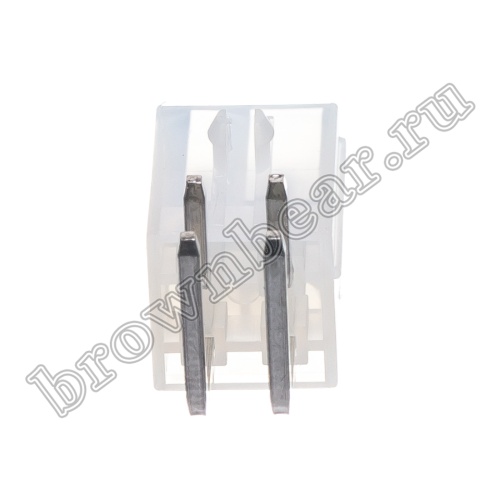

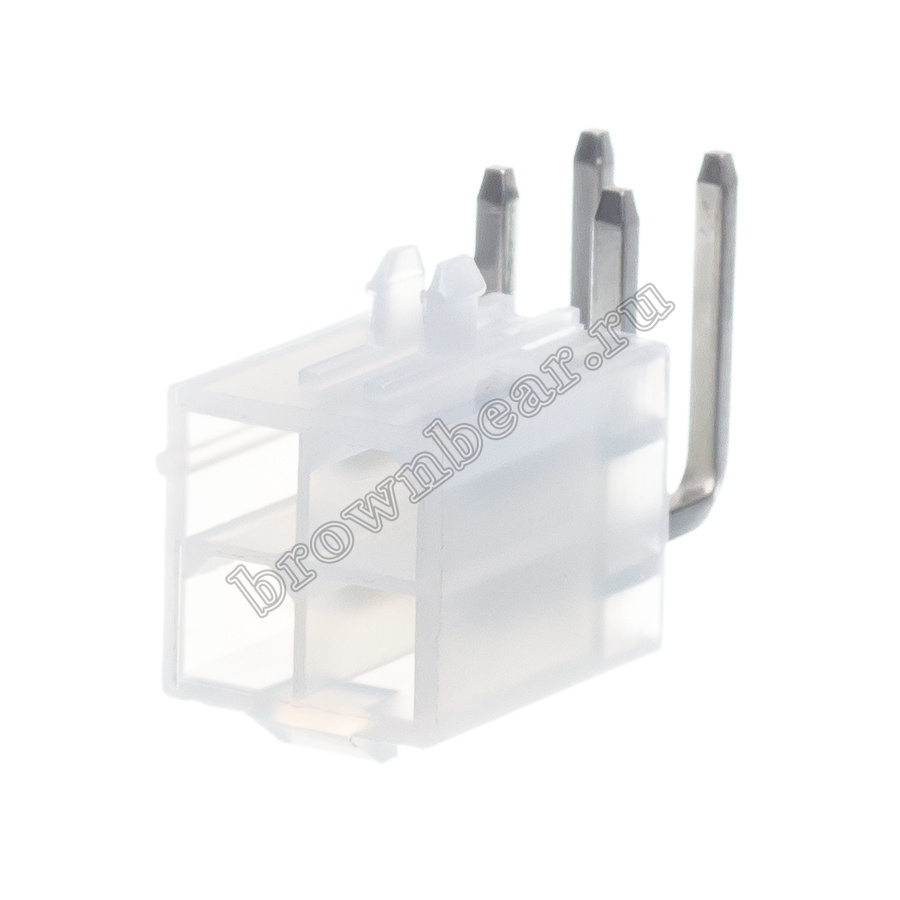

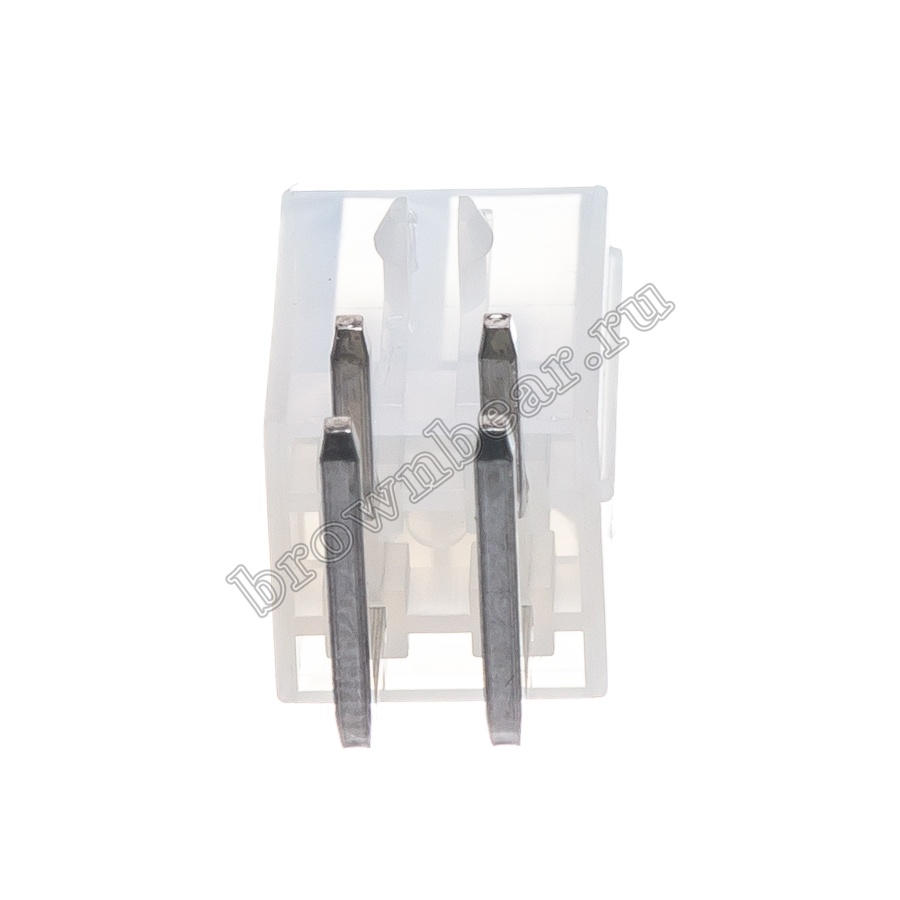

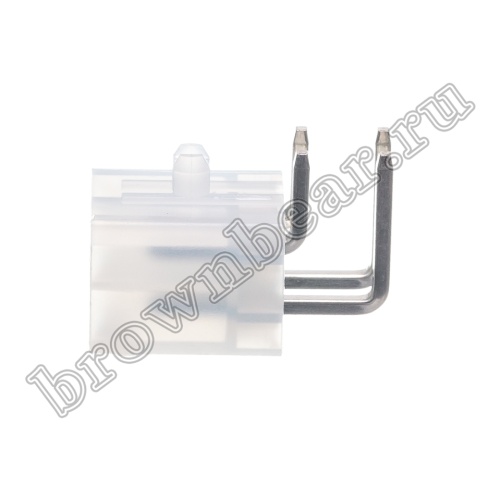

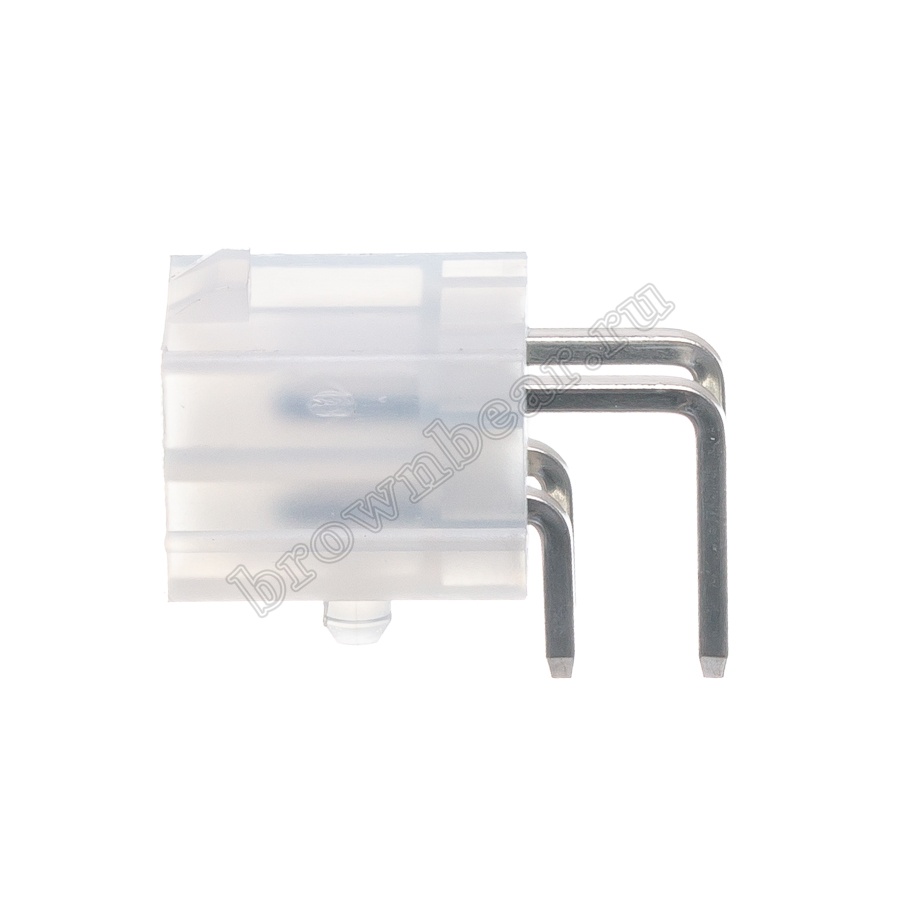

Разъем питания Mini-Fit 4 контакта, вилка на плату, прямой угол, с фиксатором, шаг 4,2мм MF-4MRA/2 фото 2

Добавить к сравнению Добавить в избранное

Характеристики:

Все характеристики

Страна

Китай

Артикул товара

MF-4MRA/2

Код

125-091

Количество контактов

Шаг, мм

4.2

Материал контактов

бронза, покрытая оловом

Материал изолятора

нейлон-66, усиленный стекловолокном UL94 V-0

Разъём Mini-Fit угловая вилка 4 контакта для пайки на плату, на корпусе расположен фиксатор для дополнительного крепления к плате.

Описание товара

Разъёмы серии Mini-Fit предназначены для подачи низковольтного электропитания и имеют от 2 до 20 контактов. Корпуса разъёмов Mini-Fit имеют строго ориентированные ключи, что обеспечивает защиту от ошибочного подключения. Фиксация ответных частей производится при помощи замка-защёлки исключающего произвольное рассоединение. Тип подключения разъёмов Mini-Fit: кабель-кабель и кабель-плата. Разъёмы на плату имеют тип контактов "вилка" изготавливаются в прямом и угловом вариантах. Кабельные разъёмы комплектуются контактами, монтаж контактов на кабель производится при помощи специального инструмента.

Характеристики

Страна	Китай
Артикул товара	MF-4MRA/2
Код	125-091
Разъём	Mini-Fit / низковольтное питание
Тип контактов	вилка
Установка	на плату
Количество контактов	4
Шаг, мм	4.2
Тип исполнения	прямой угол
Материал контактов	бронза, покрытая оловом
Материал изолятора	нейлон-66, усиленный стекловолокном UL94 V-0
Рабочий ток, А	3
Предельное напряжение, В	500 (АС) в течение 1 мин.
Рабочее напряжение, В	250
Сопротивление изолятора (не менее МОм)	1000
Сопротивление контакта (не более Ом)	0.1
Допустимые температуры	от -40 до 105 °C
Вес, кг	0.001727

Схема изделия

Количество контактов	А, мм	В, мм	С, мм
2	5.4	-	9.4
4	9.6	4.2	13.6
6	13.8	8.4	17.8
8	18	12.6	22
10	22.2	16.8	26.2
12	26.4	21	30.4
14	30.6	25.2	34.6
16	34.8	29.4	38.8
18	39	33.6	43
20	43.2	37.8	47.2
22	47.4	42	51.4
24	51.6	46.2	55.6
