MF-4M Разъем питания Mini-Fit 4 контакта, вилка на кабель, шаг 4,2мм
Характеристики:
Страна
Тайвань (Китай)
Артикул товара
MF-4M
Код
125-038
Количество контактов
4
Шаг, мм
4.2
Материал контактов
бронза, покрытая оловом
Материал изолятора
нейлон-66, усиленный стекловолокном UL94 V-0

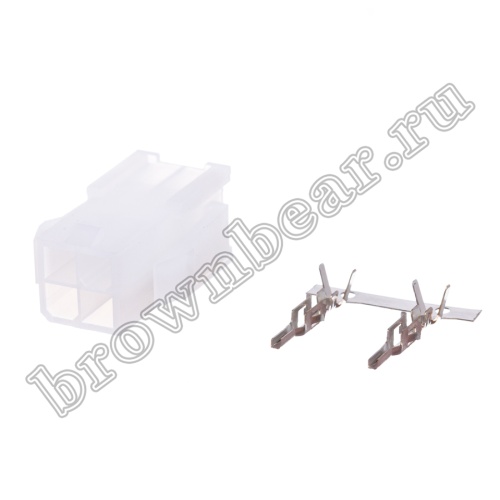

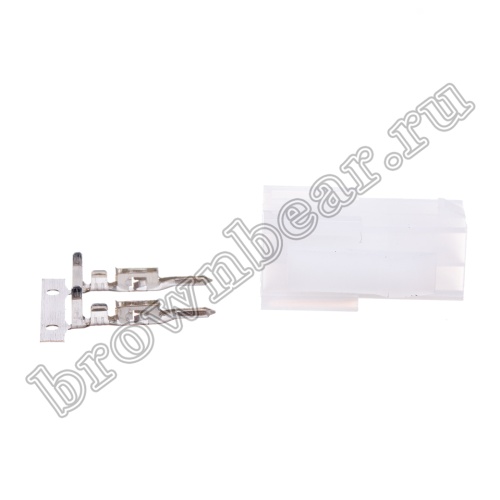

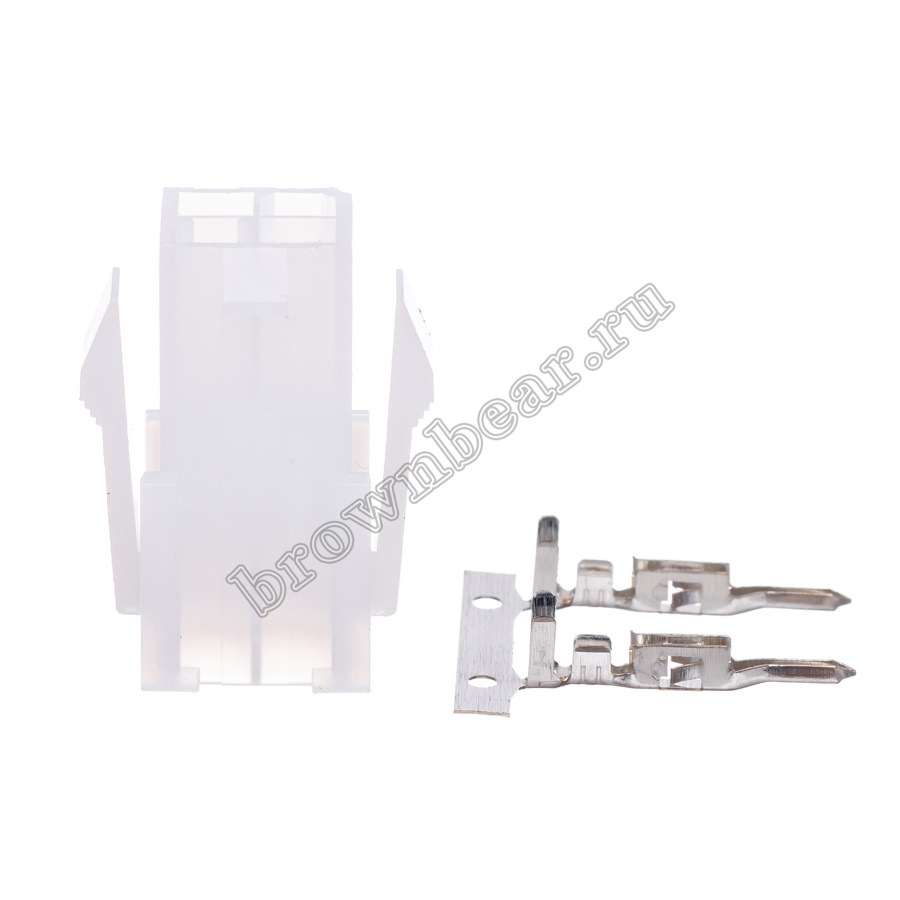

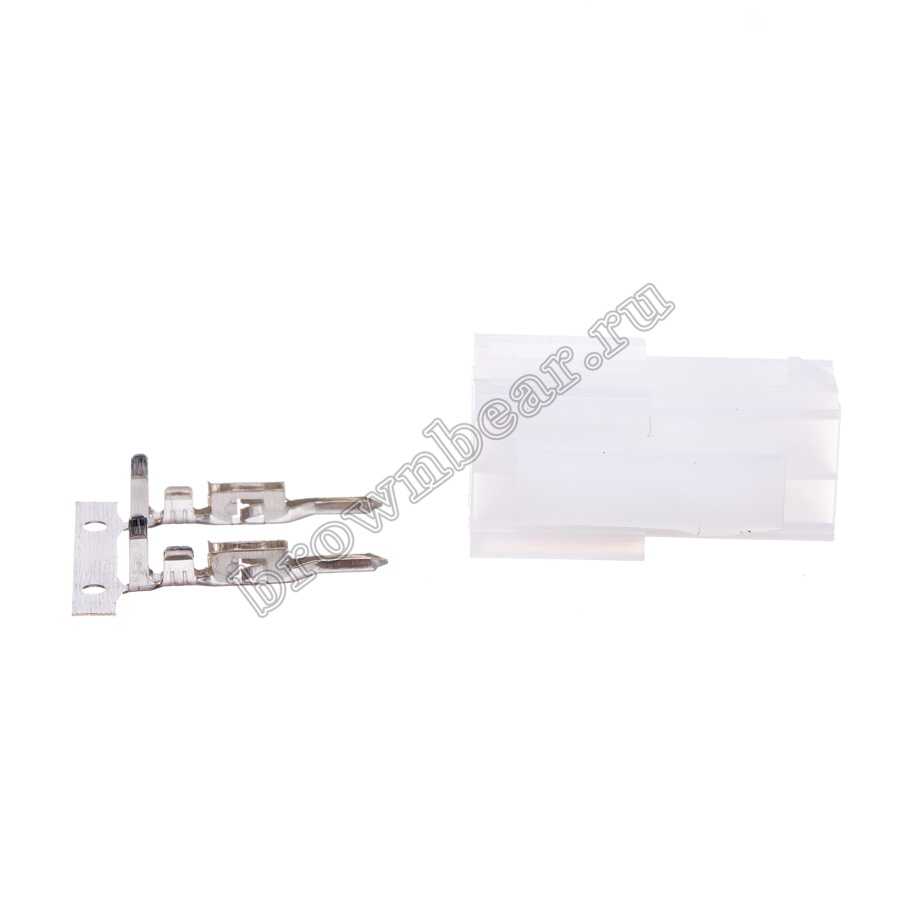

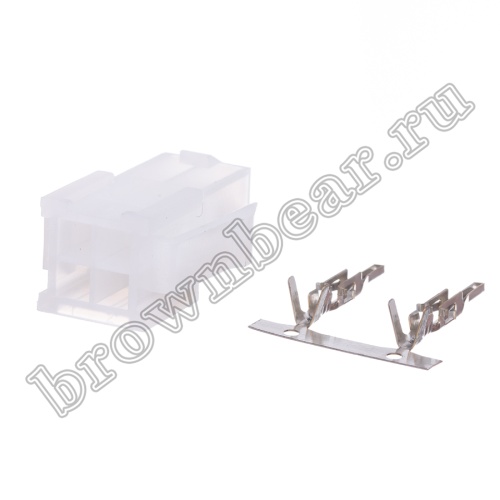

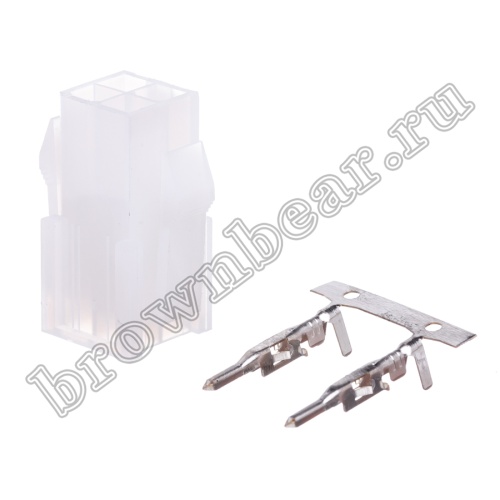

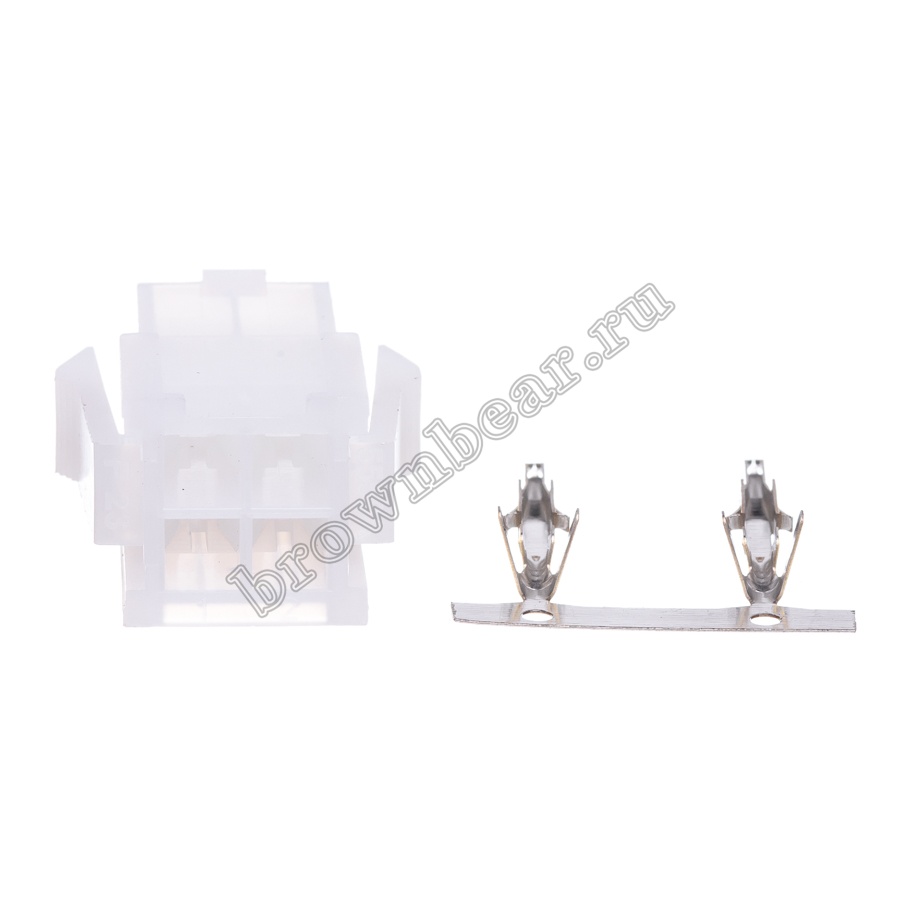

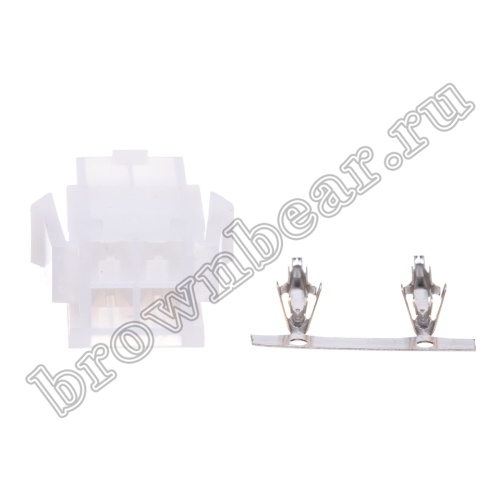

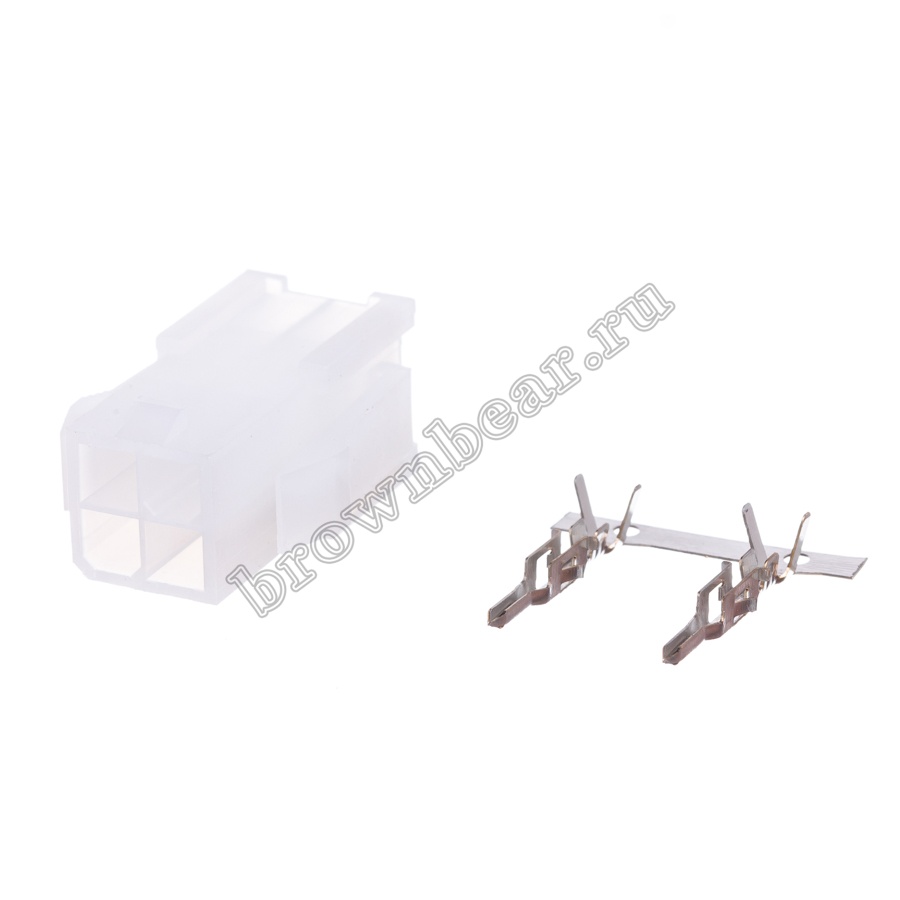

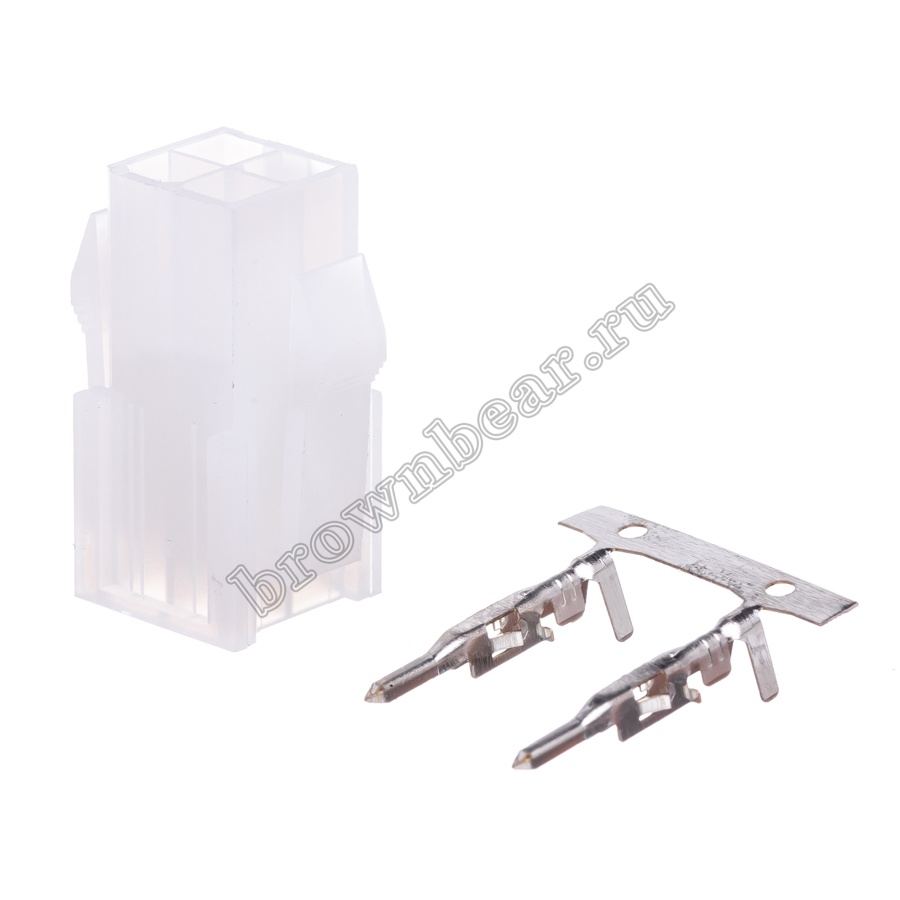

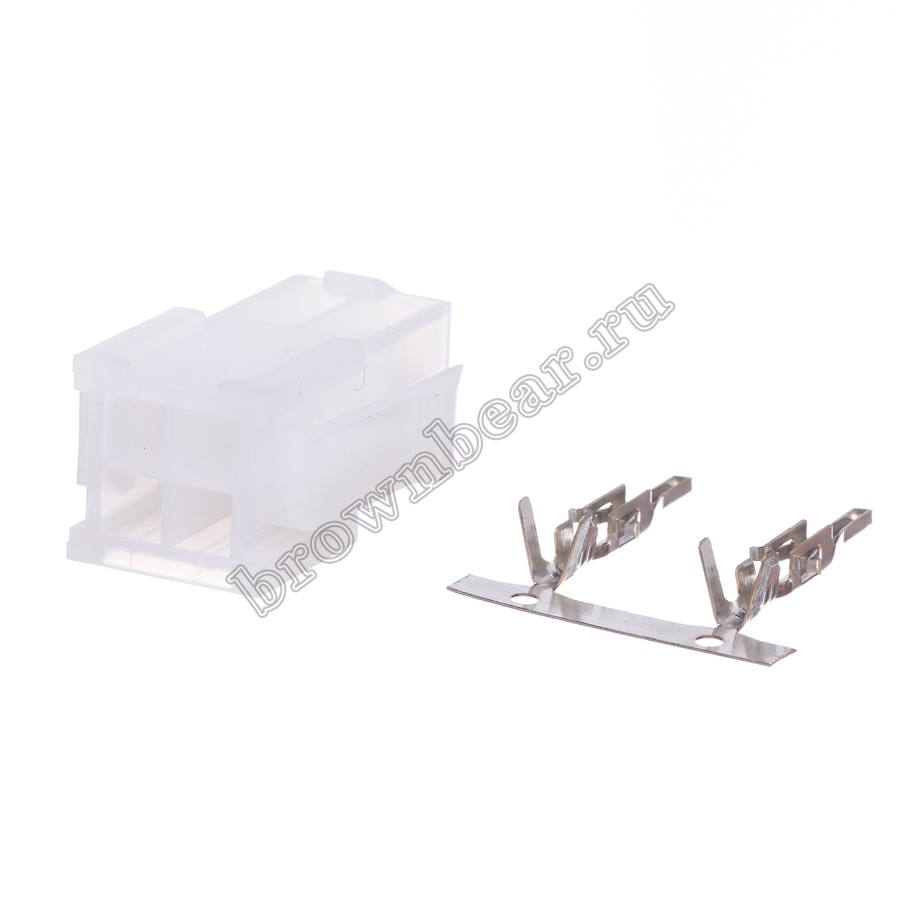

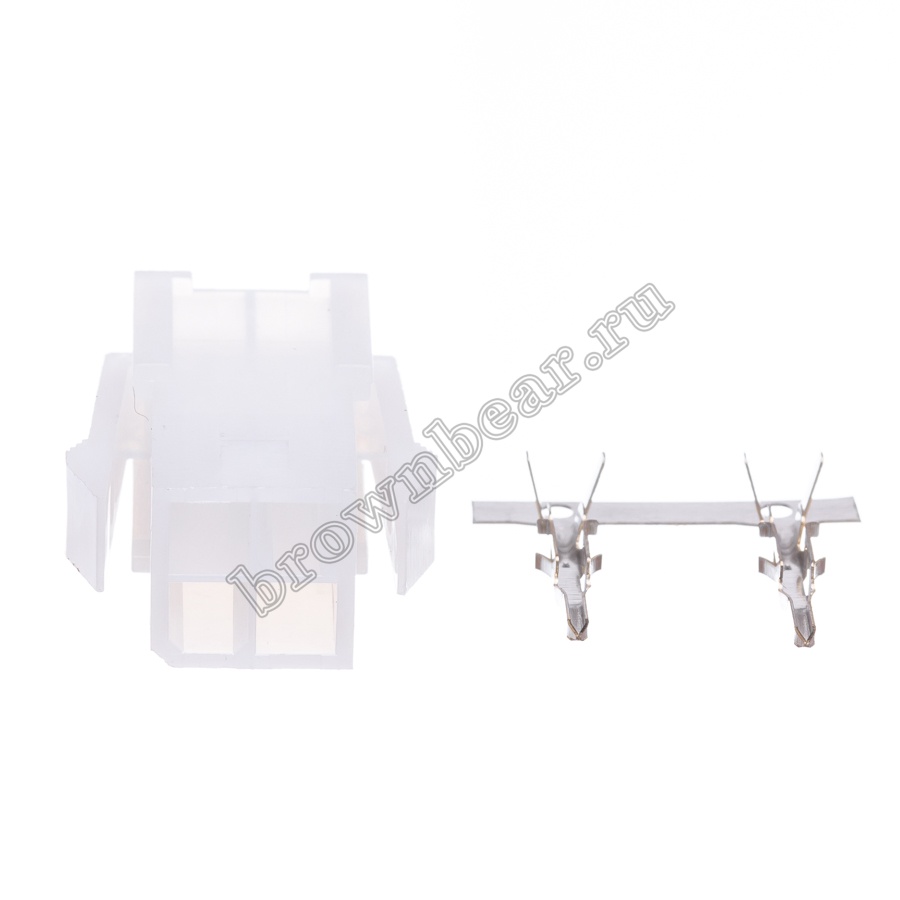

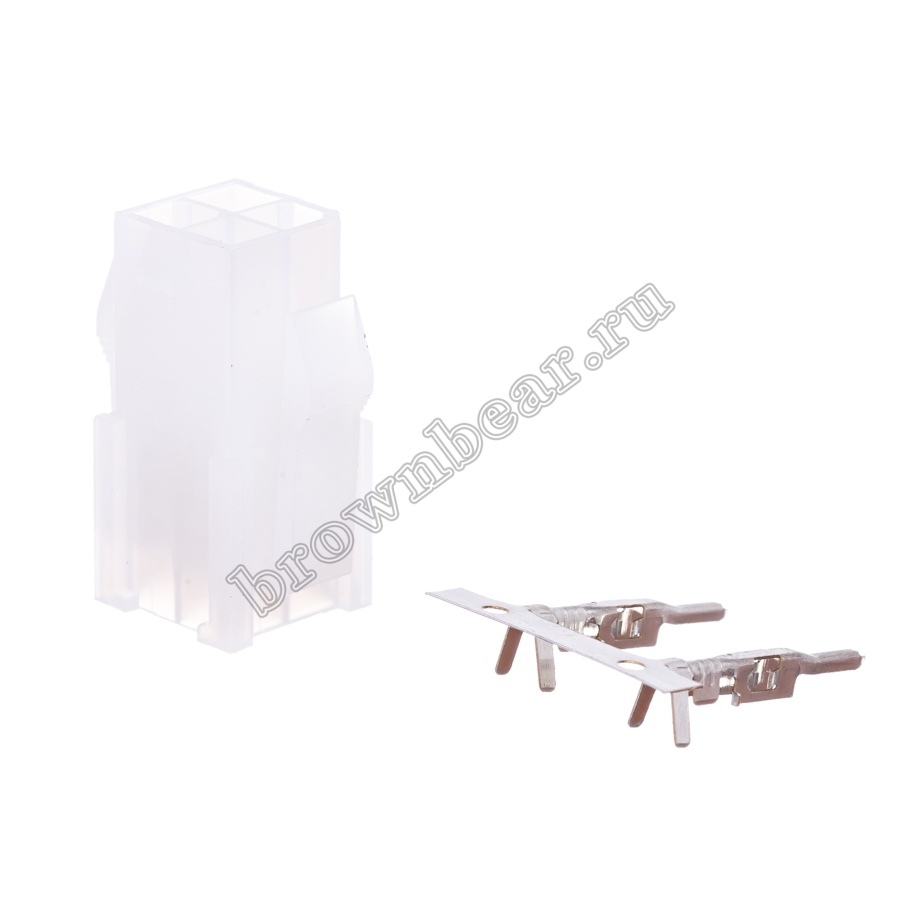

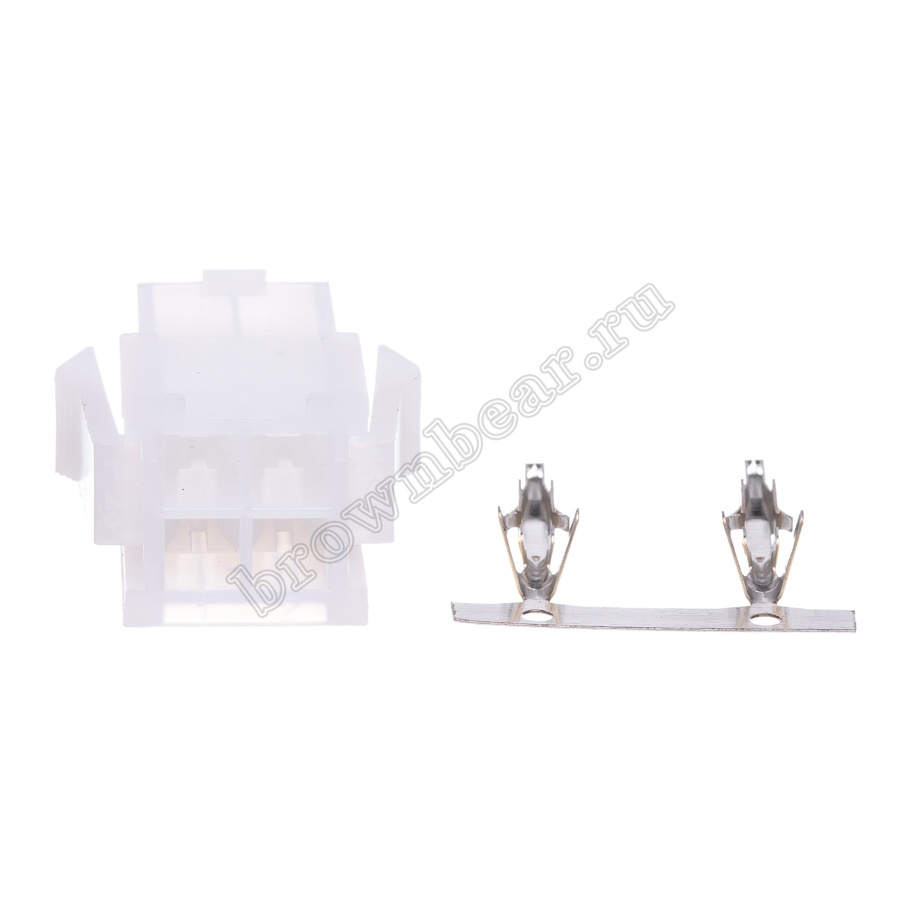

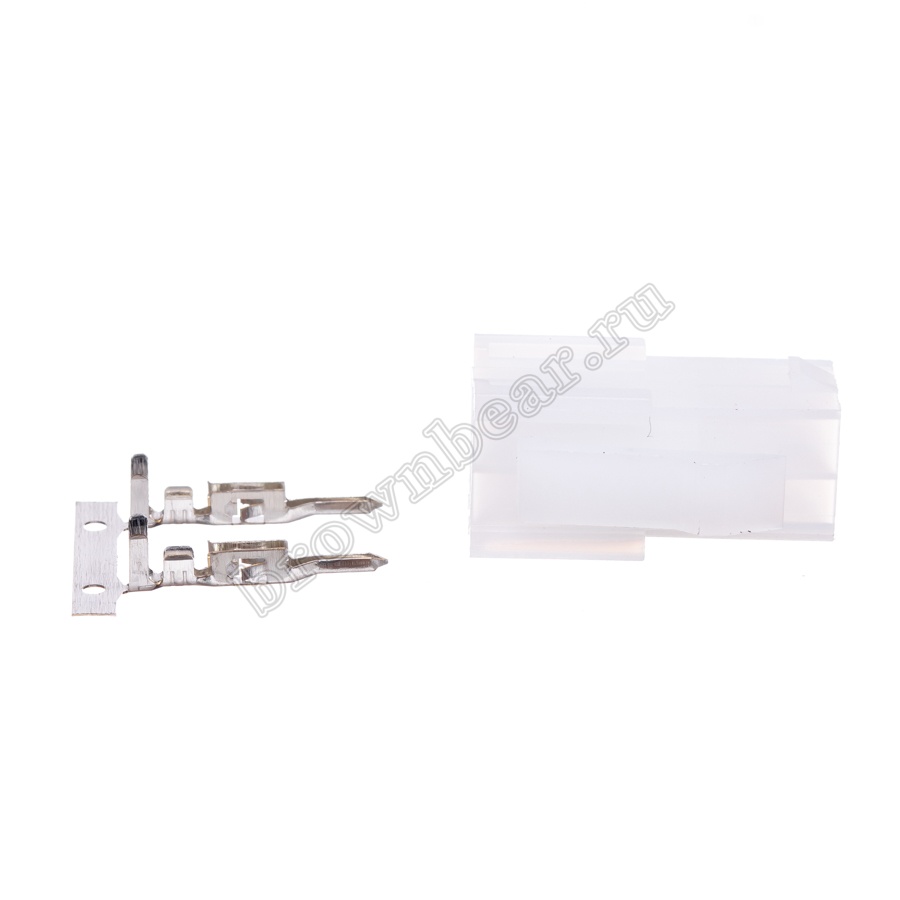

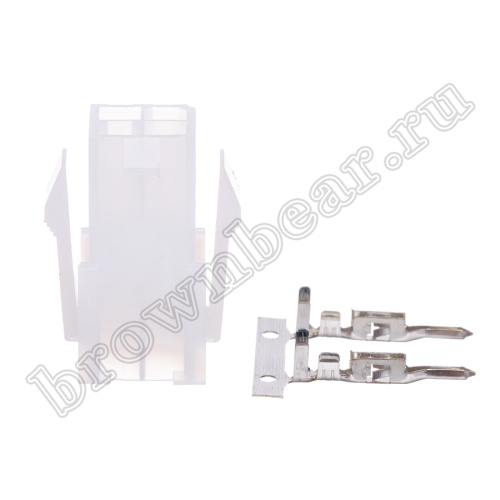

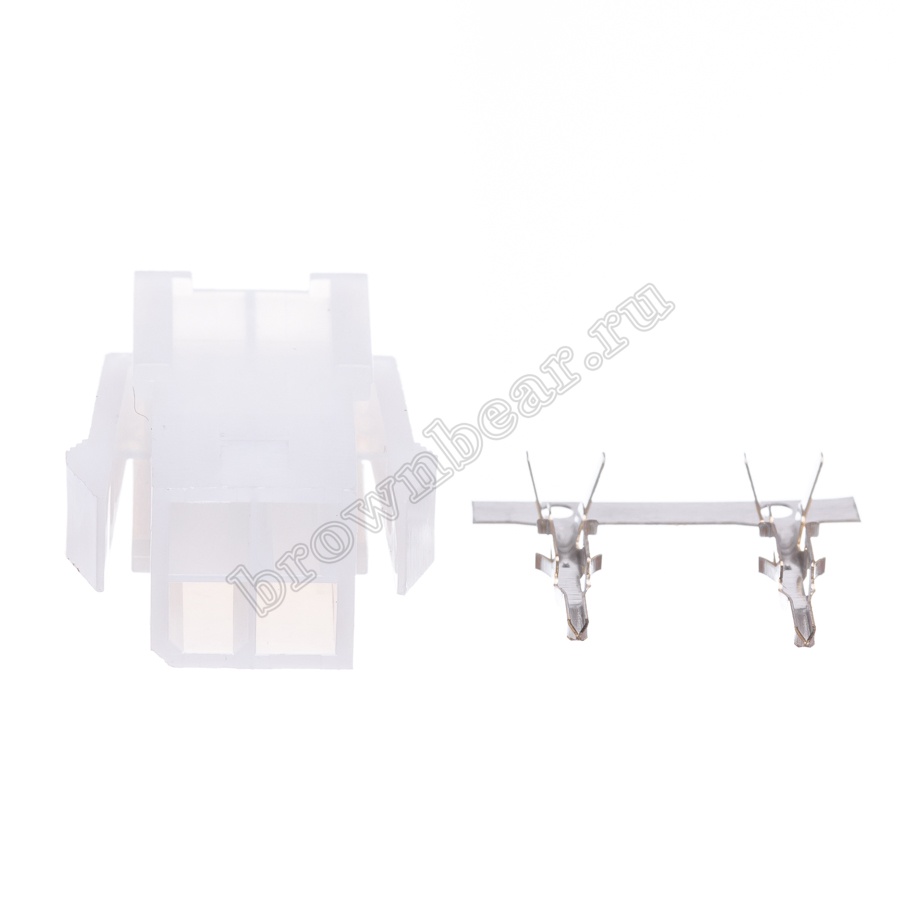

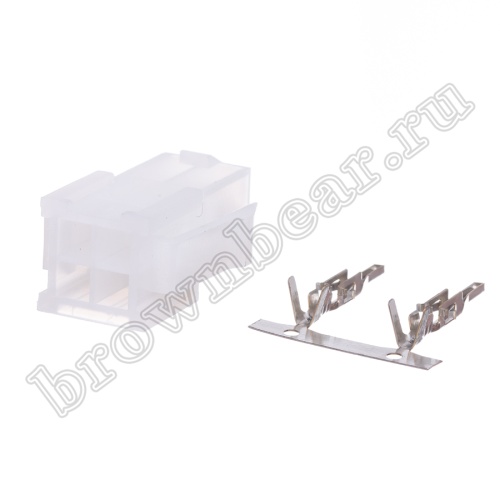

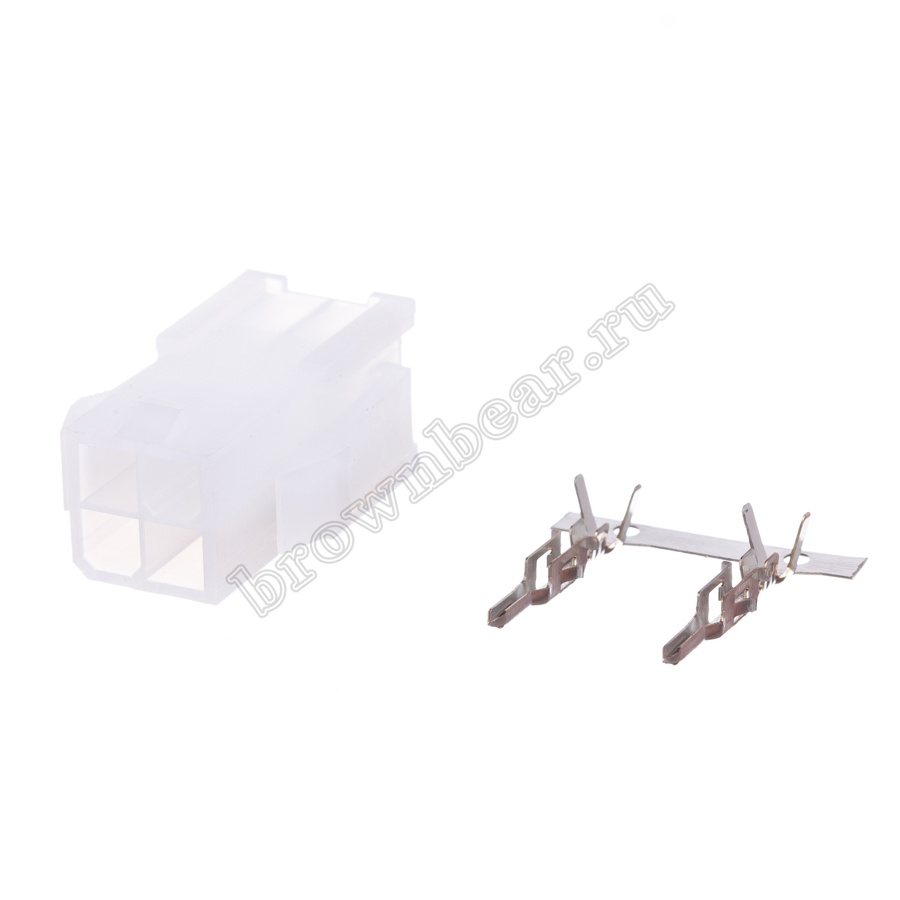

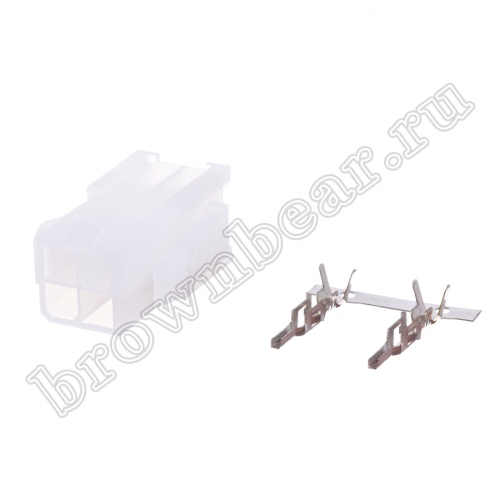

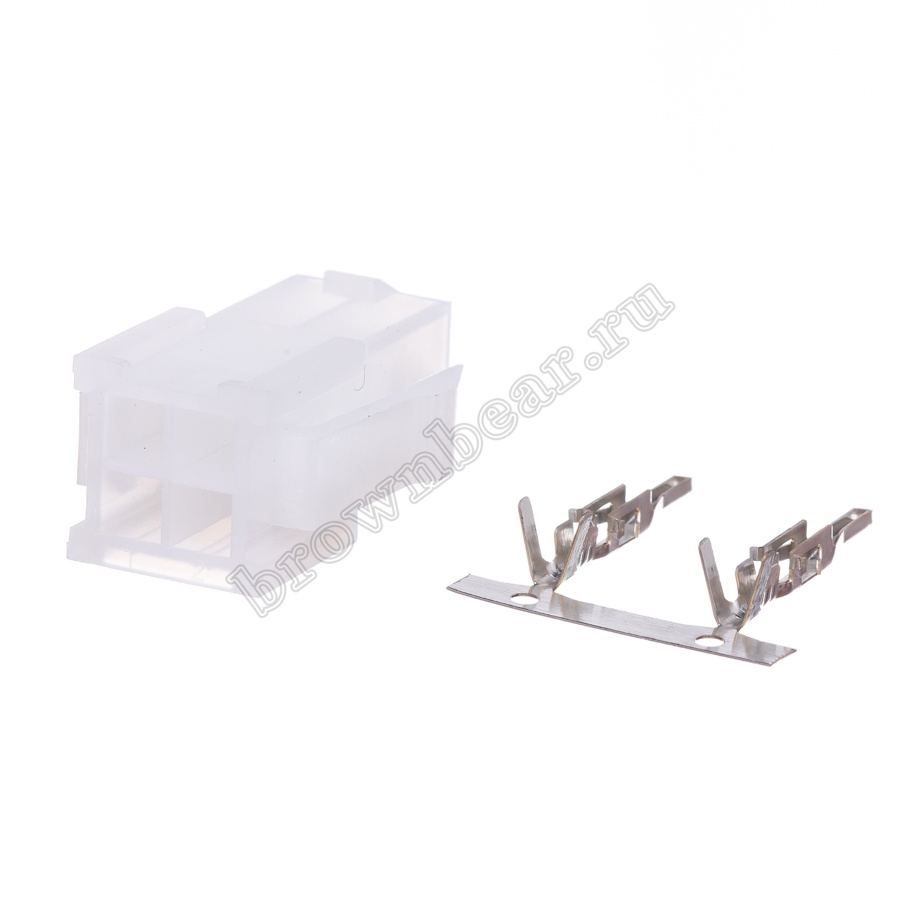

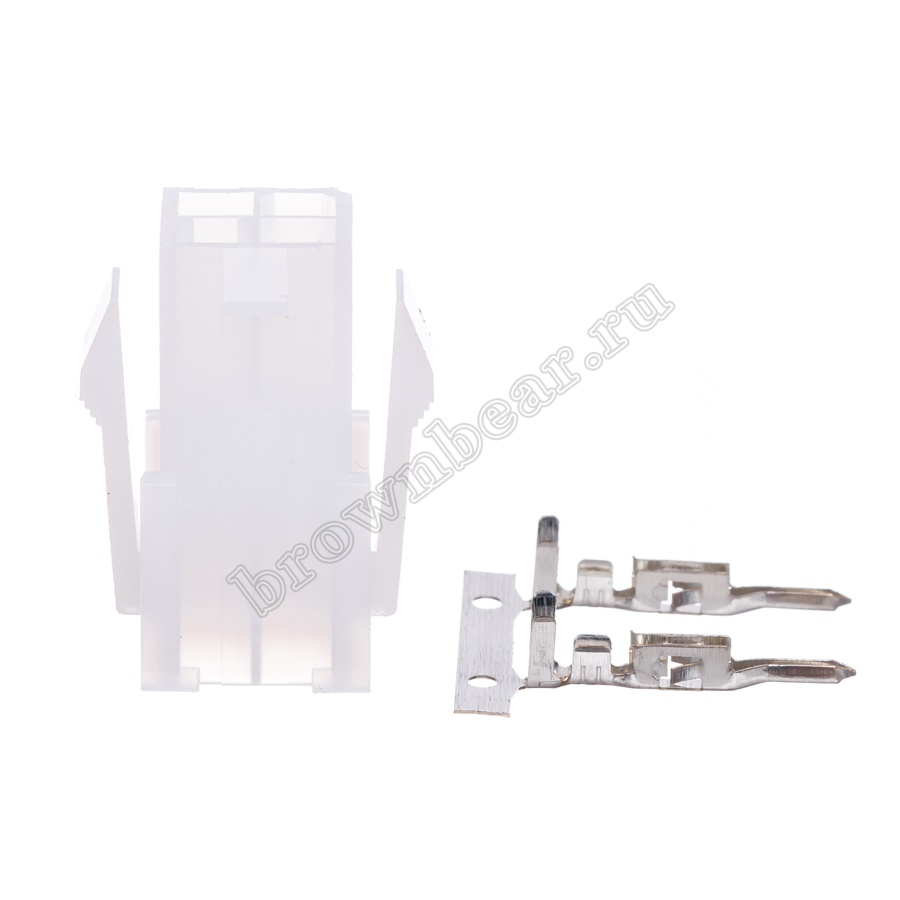

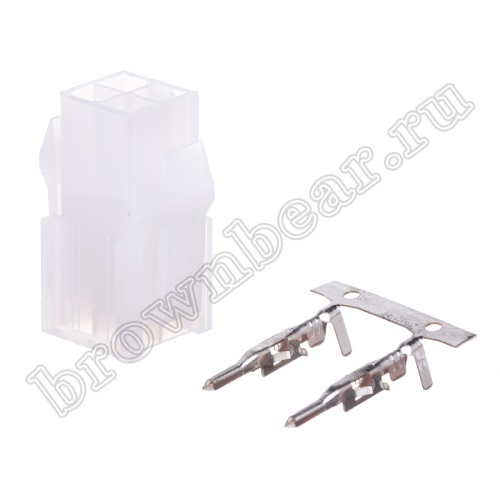

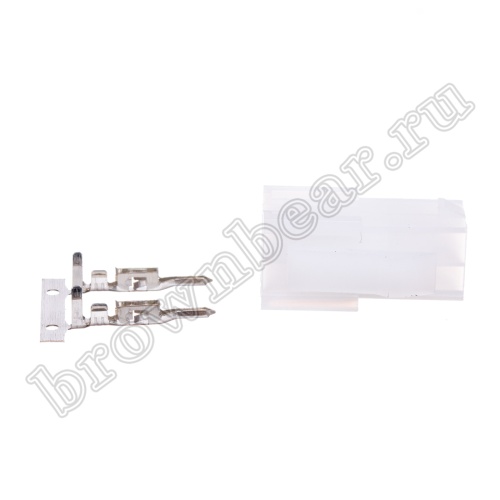

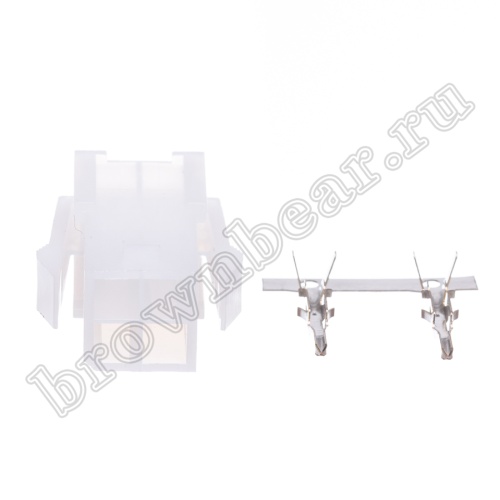

Разъём Mini-Fit вилка 4 контакта для установки на кабель, комплектуется обжимными контактами.
Описание товара
Разъёмы серии Mini-Fit предназначены для подачи низковольтного электропитания и имеют от 2 до 20 контактов. Корпуса разъёмов Mini-Fit имеют строго ориентированные ключи, что обеспечивает защиту от ошибочного подключения. Фиксация ответных частей производится при помощи замка-защёлки исключающего произвольное рассоединение. Тип подключения разъёмов Mini-Fit: кабель-кабель и кабель-плата. Разъёмы на плату имеют тип контактов "вилка" изготавливаются в прямом и угловом вариантах. Кабельные разъёмы комплектуются контактами, монтаж контактов на кабель производится при помощи специального инструмента.
Характеристики
| Страна | Тайвань (Китай) |
| Артикул товара | MF-4M |
| Код | 125-038 |
| Разъём | Mini-Fit / низковольтное питание |
| Тип контактов | вилка |
| Установка | на кабель |
| Количество контактов | 4 |
| Шаг, мм | 4.2 |
| Материал контактов | бронза, покрытая оловом |
| Материал изолятора | нейлон-66, усиленный стекловолокном UL94 V-0 |
| Рабочий ток, А | 3 |
| Предельное напряжение, В | 500 (АС) в течение 1 мин. |
| Рабочее напряжение, В | 250 |
| Сопротивление изолятора (не менее МОм) | 1000 |
| Сопротивление контакта (не более Ом) | 0.1 |
| Допустимые температуры | от -40 до 105 °C |
| Вес, кг | 0.001903 |

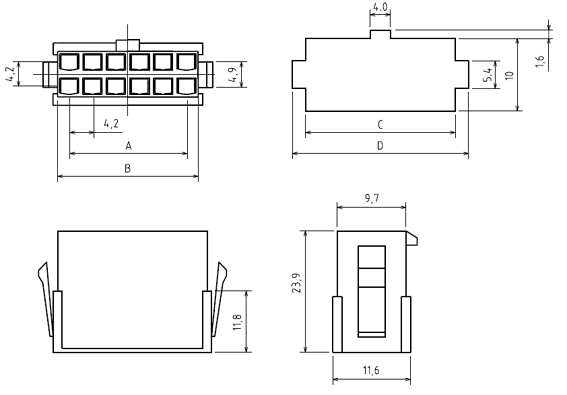

Схема изделия
| Количество контактов | А, мм | В, мм | С, мм | D, мм |
| 2 | . | 5.7 | 6.1 | 11.1 |
| 4 | 4.2 | 9.9 | 10.3 | 15.3 |
| 6 | 8.4 | 14.1 | 14.5 | 19.5 |
| 8 | 12.6 | 18.3 | 18.7 | 23.7 |
| 10 | 16.8 | 22.5 | 22.9 | 27.9 |
| 12 | 21.0 | 26.7 | 27.1 | 32.1 |
| 14 | 25.2 | 30.9 | 31.3 | 36.3 |
| 16 | 29.4 | 35.1 | 35.5 | 40.5 |
| 18 | 33.6 | 39.3 | 39.7 | 44.7 |
| 20 | 37.8 | 43.5 | 43.9 | 48.9 |
| 22 | 42.0 | 47.7 | 48.1 | 53.1 |
| 24 | 46.2 | 51.9 | 52.3 | 57.3 |
Файлы
Схема изделия, 7.58 КБ
