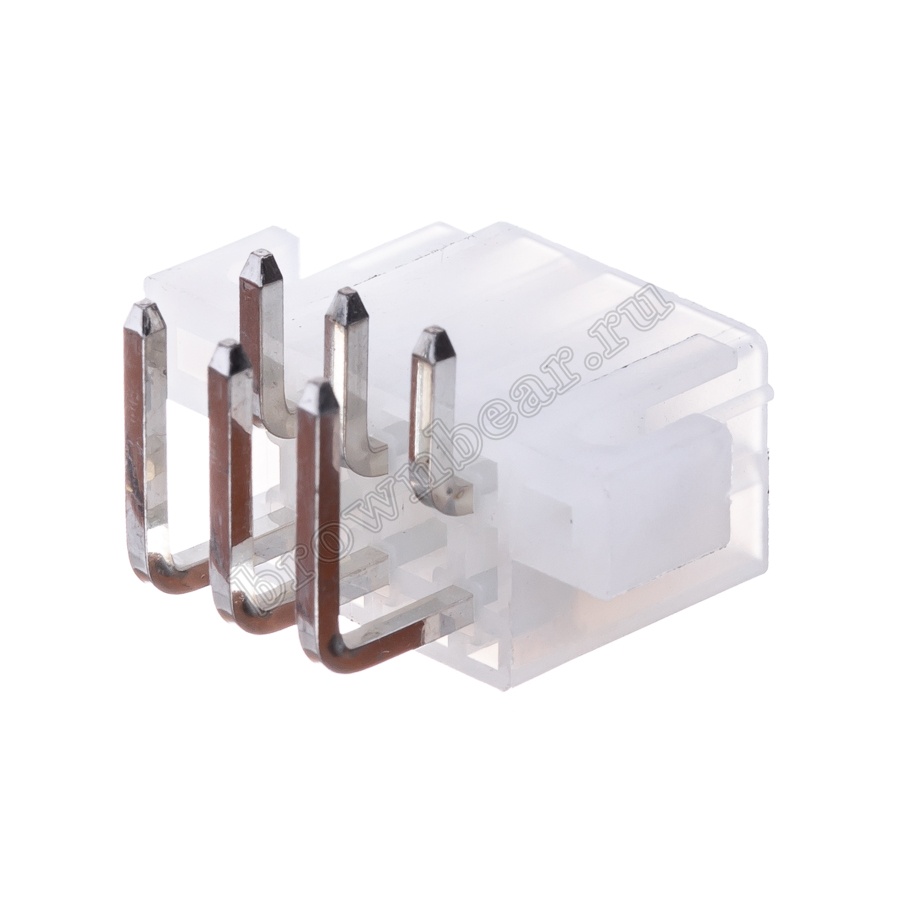

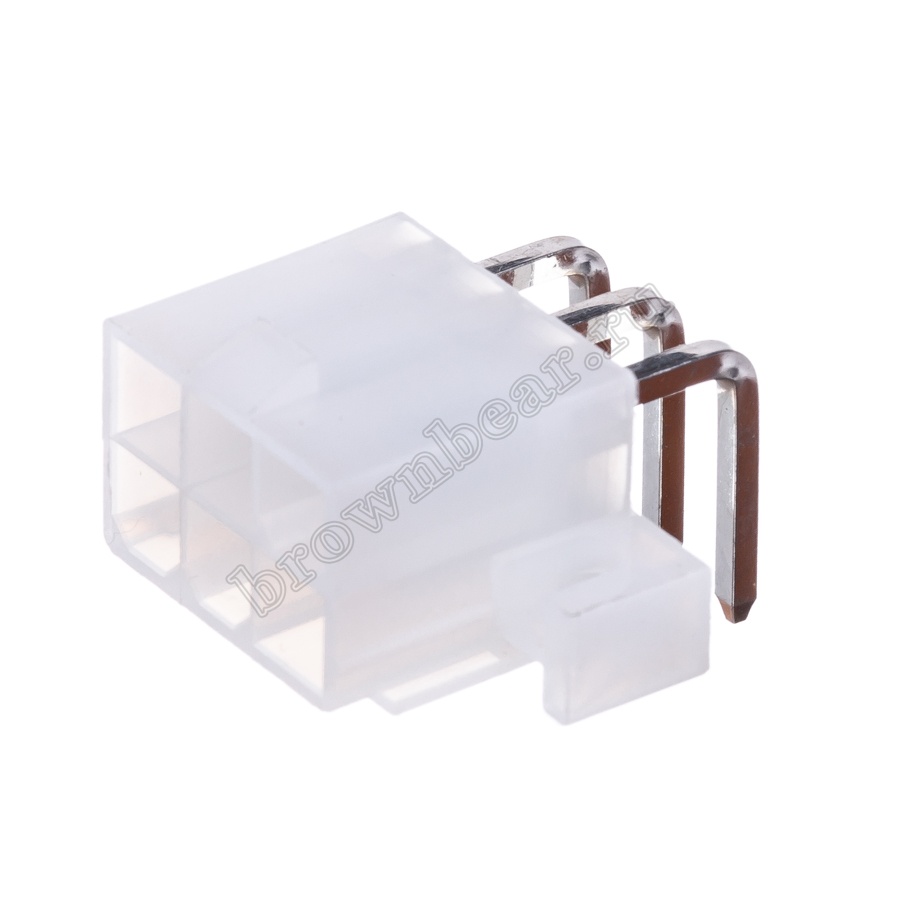

MF-6MRB Разъем питания Mini-Fit 6 контактов, вилка на плату, прямой угол, под винты, шаг 4,2мм

Артикул: MF-6MRB

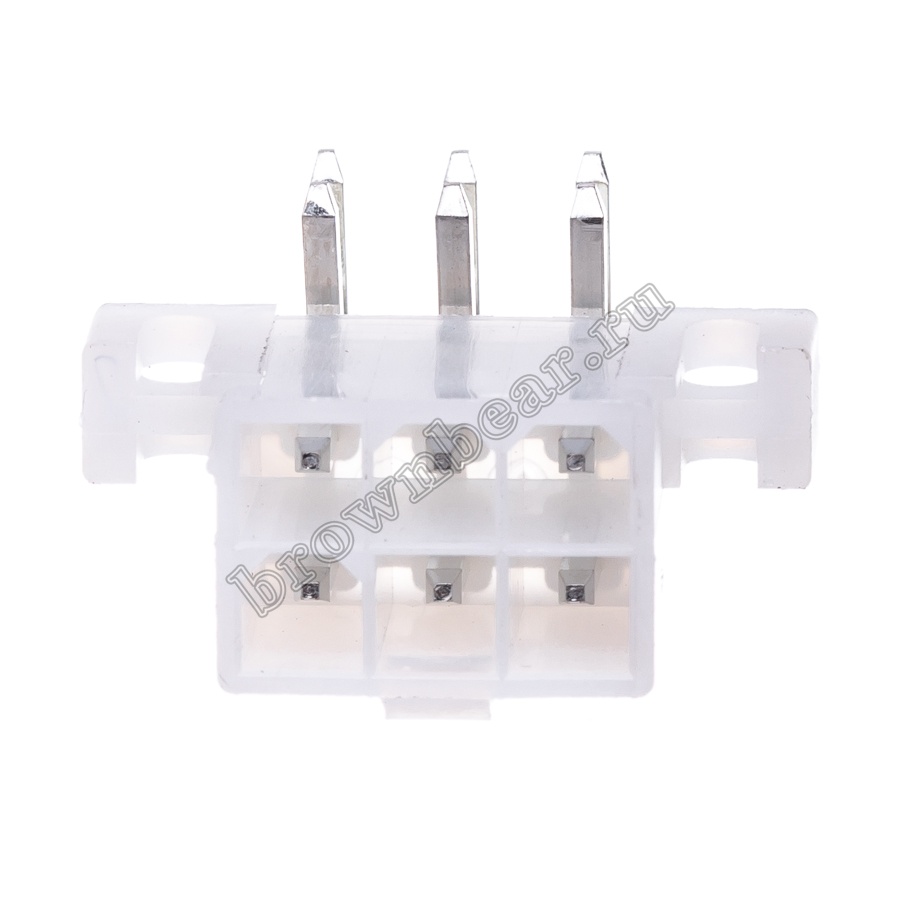

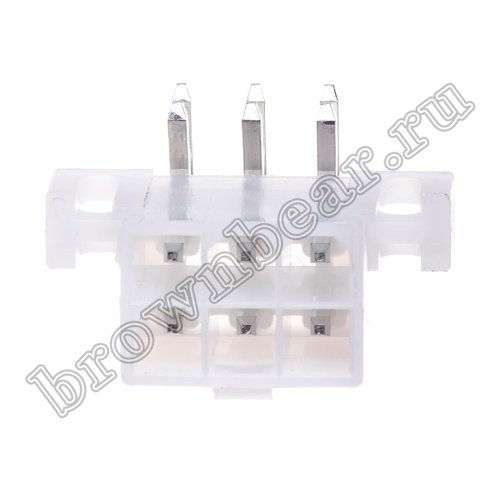

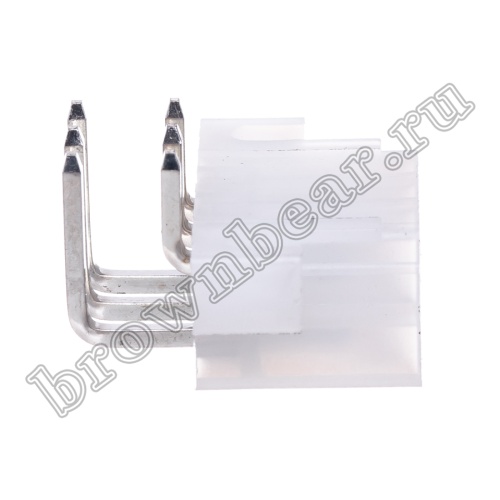

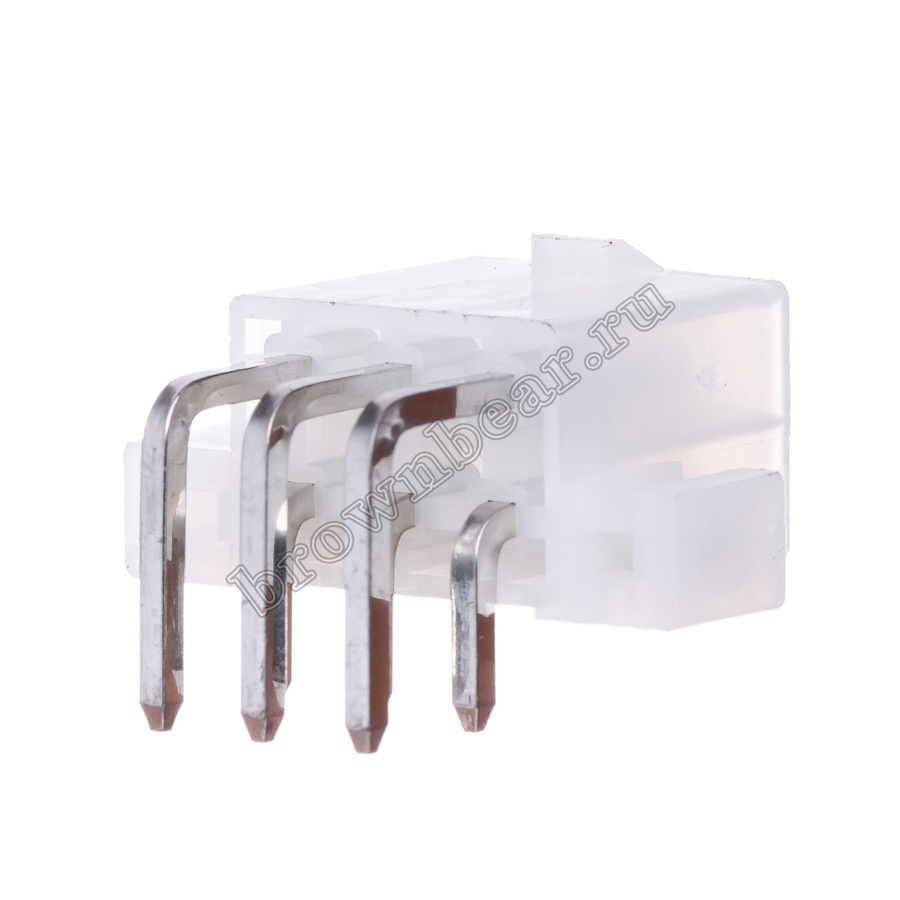

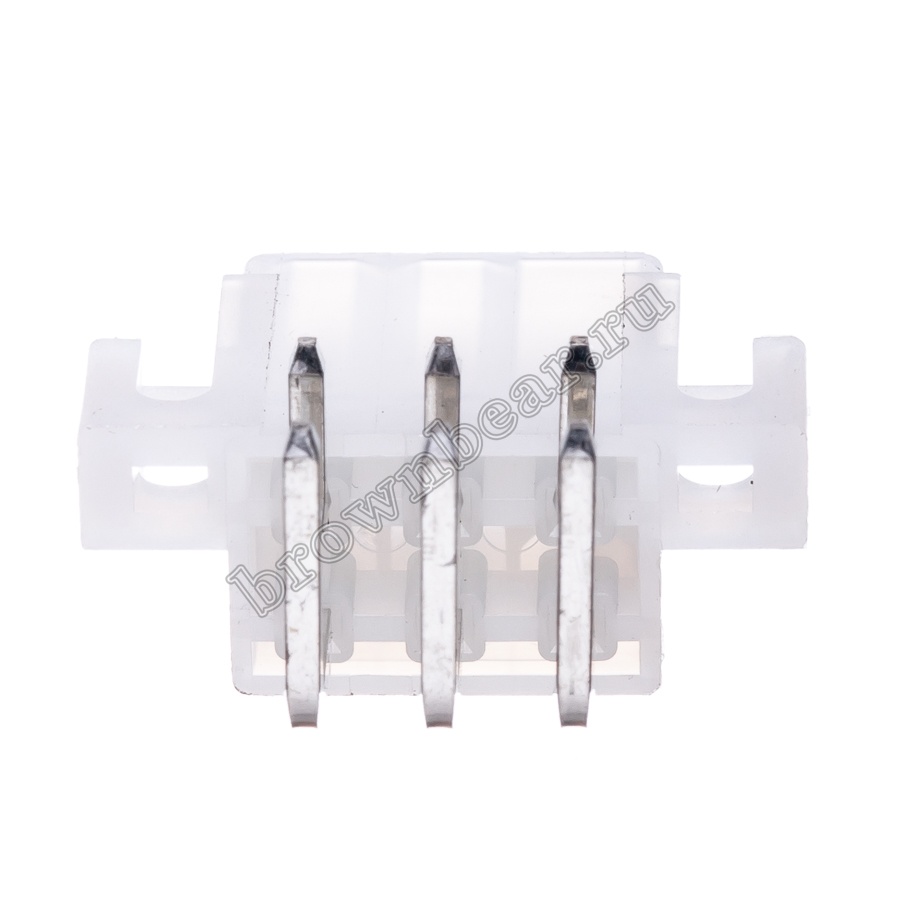

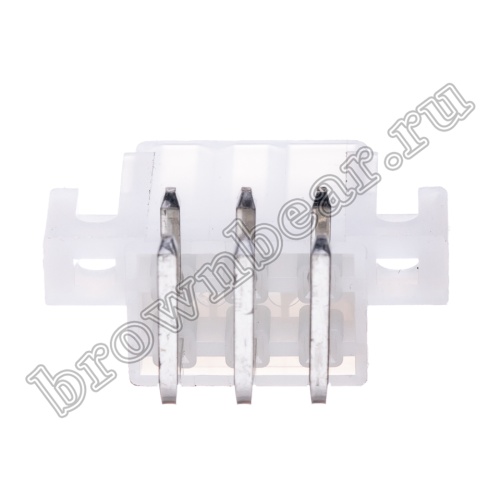

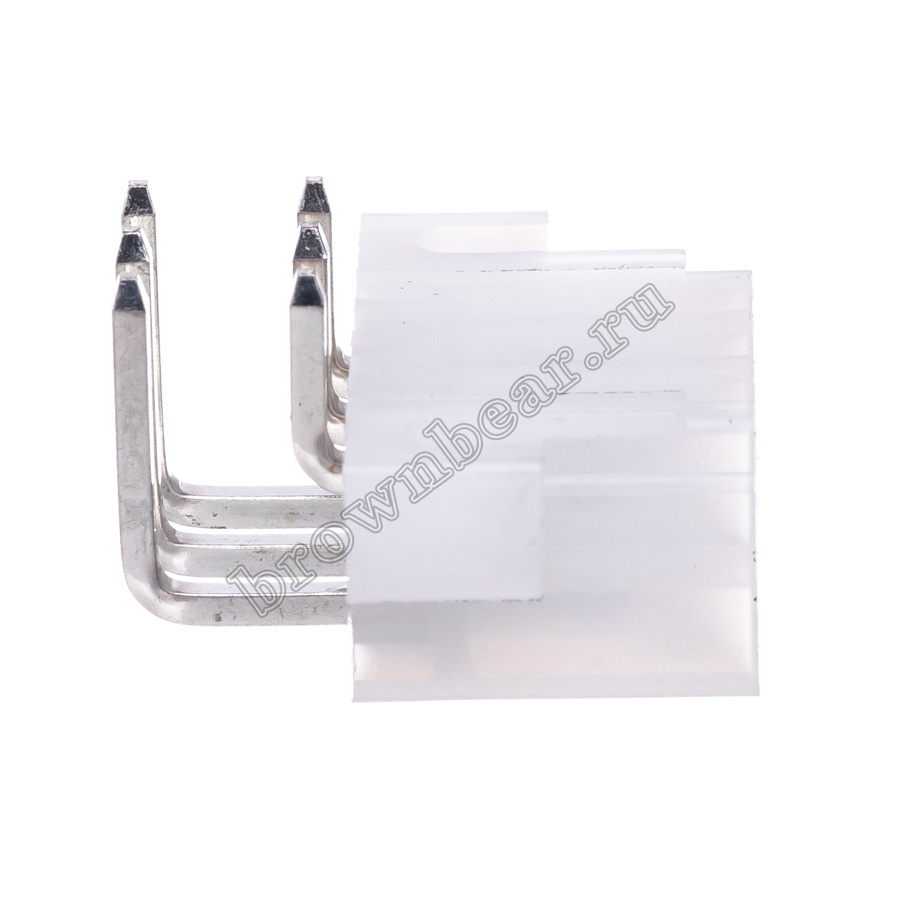

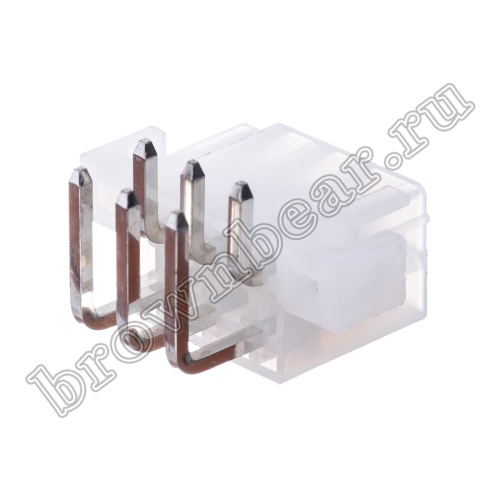

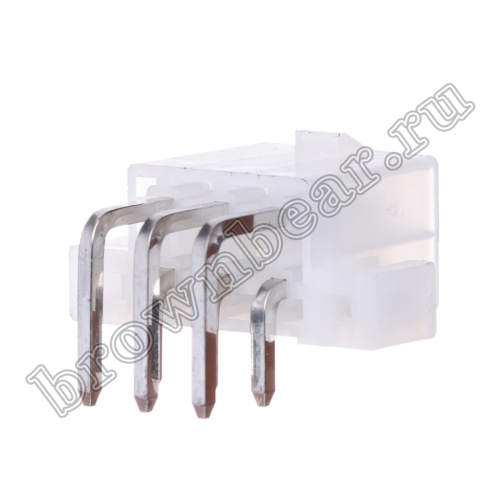

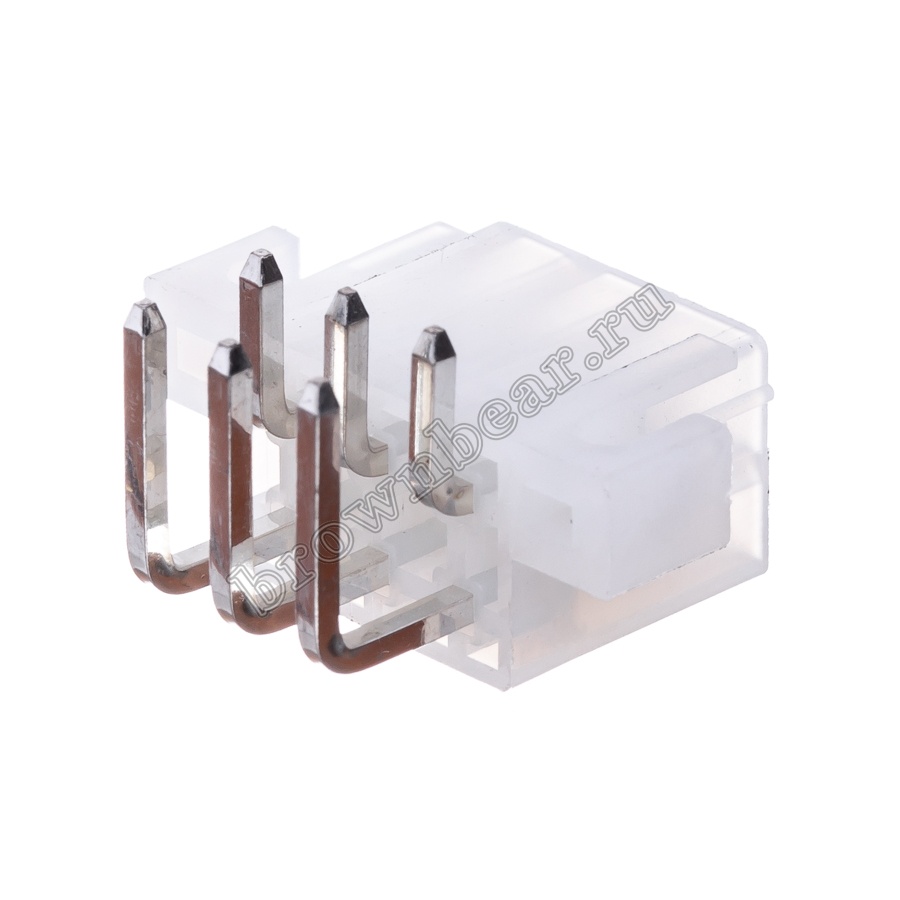

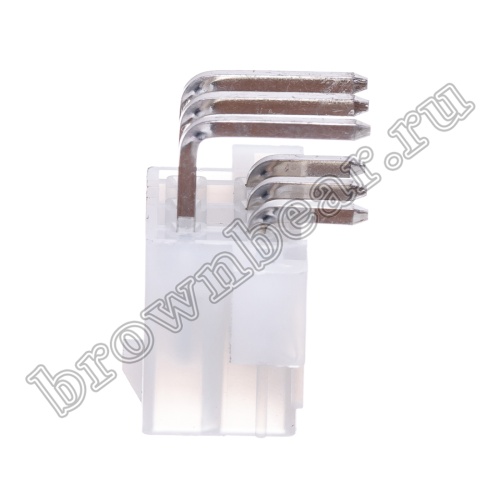

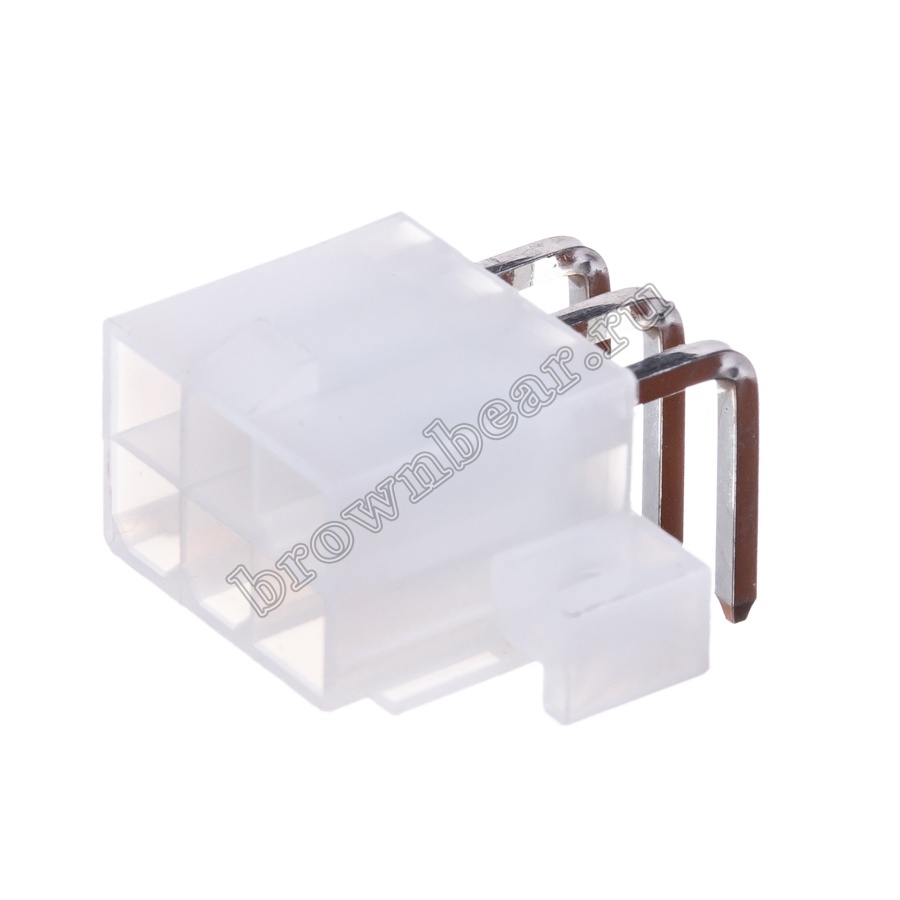

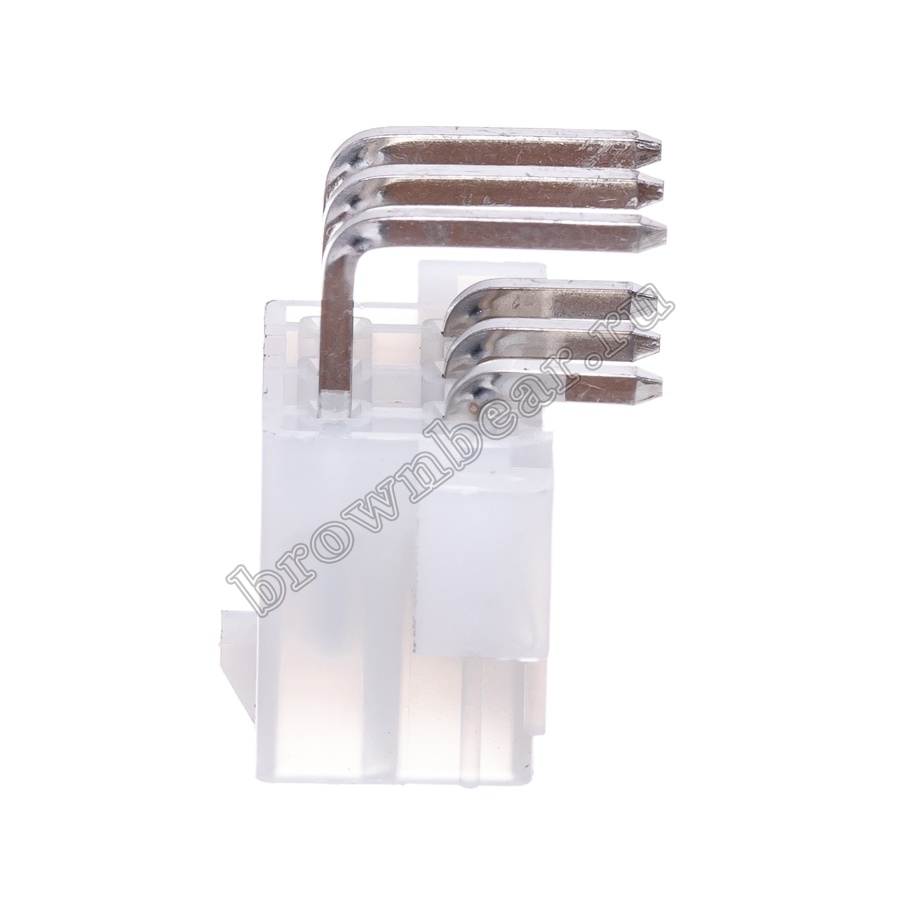

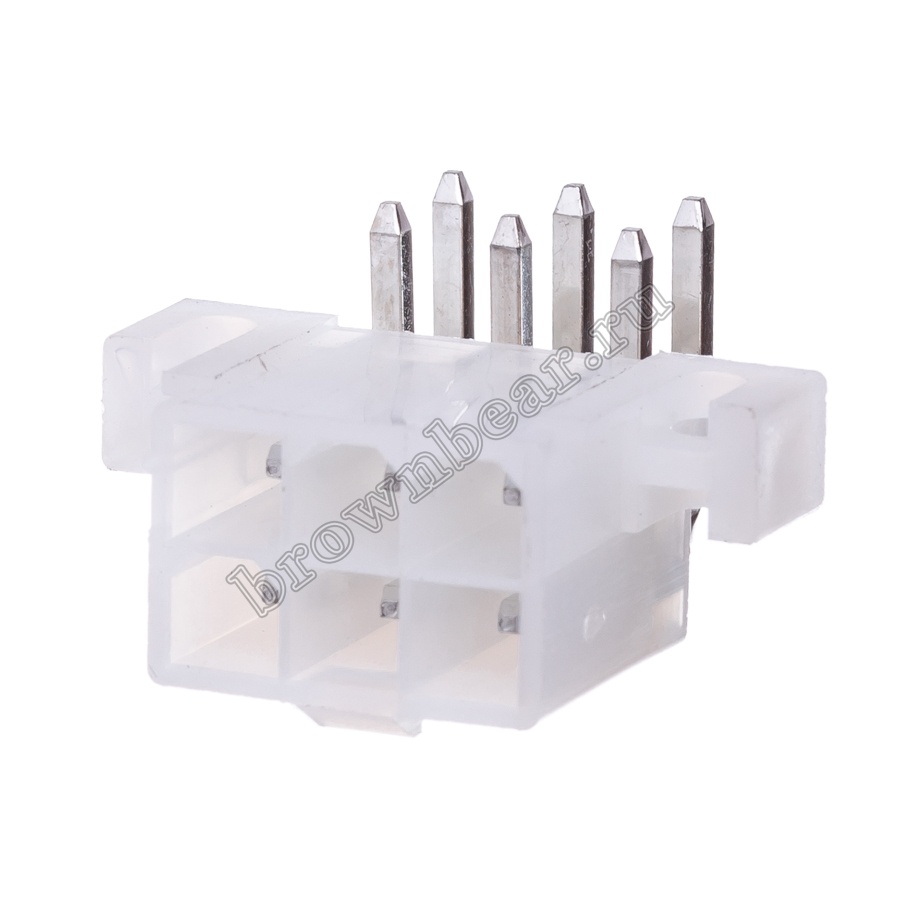

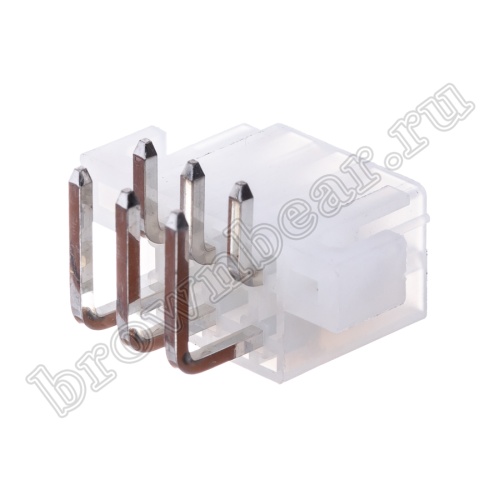

Разъем питания Mini-Fit 6 контактов, вилка на плату, прямой угол, под винты, шаг 4,2мм MF-6MRB фото 3

Разъем питания Mini-Fit 6 контактов, вилка на плату, прямой угол, под винты, шаг 4,2мм MF-6MRB фото 4

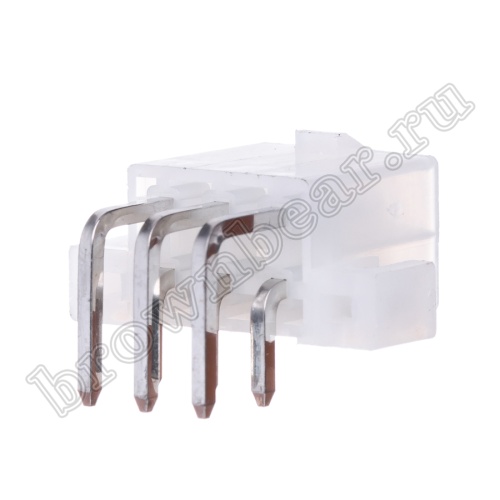

Разъем питания Mini-Fit 6 контактов, вилка на плату, прямой угол, под винты, шаг 4,2мм MF-6MRB фото 5

Разъем питания Mini-Fit 6 контактов, вилка на плату, прямой угол, под винты, шаг 4,2мм MF-6MRB фото 6

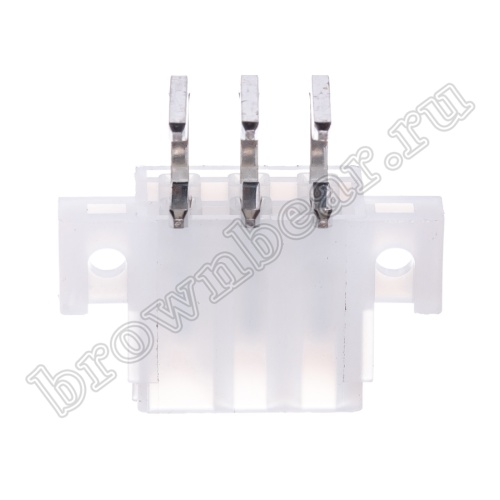

Разъем питания Mini-Fit 6 контактов, вилка на плату, прямой угол, под винты, шаг 4,2мм MF-6MRB фото 7

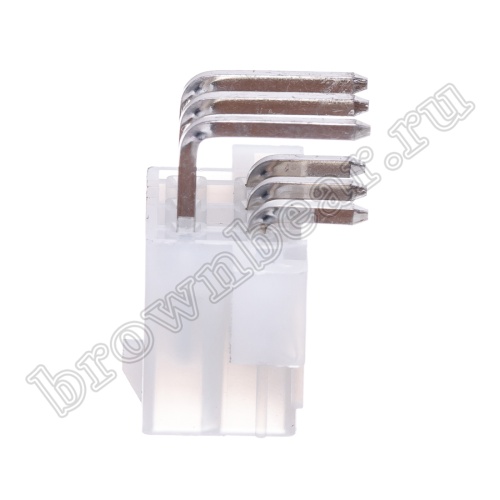

Разъем питания Mini-Fit 6 контактов, вилка на плату, прямой угол, под винты, шаг 4,2мм MF-6MRB фото 8

Разъем питания Mini-Fit 6 контактов, вилка на плату, прямой угол, под винты, шаг 4,2мм MF-6MRB фото 9

Добавить к сравнению Добавить в избранное

Характеристики:

Все характеристики

Страна

Тайвань (Китай)

Артикул товара

MF-6MRB

Код

125-042

Количество контактов

Шаг, мм

4.2

Материал контактов

бронза, покрытая оловом

Материал корпуса

нейлон 66

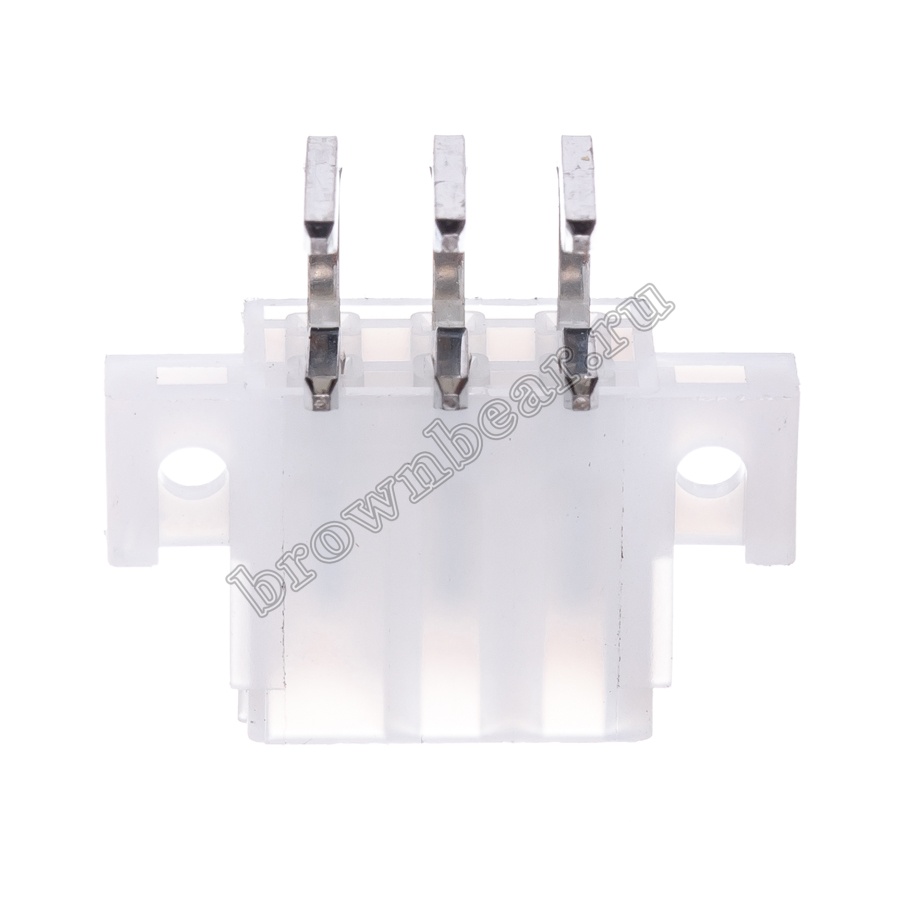

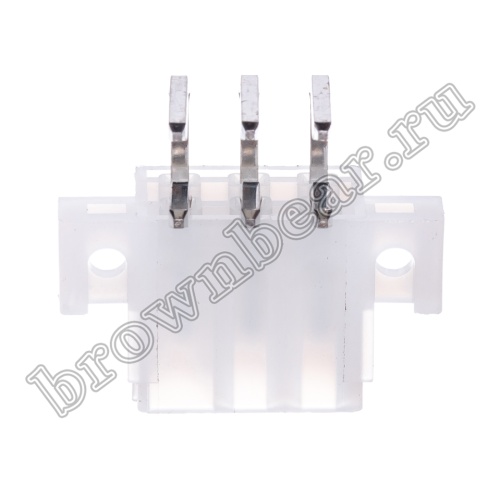

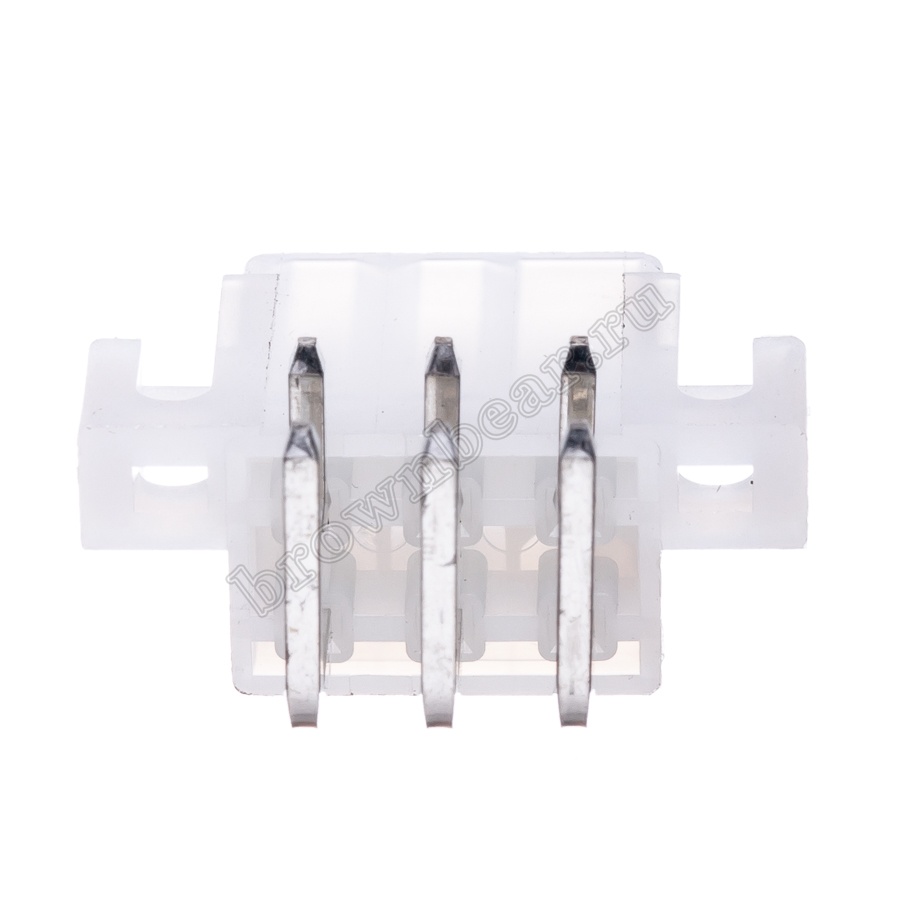

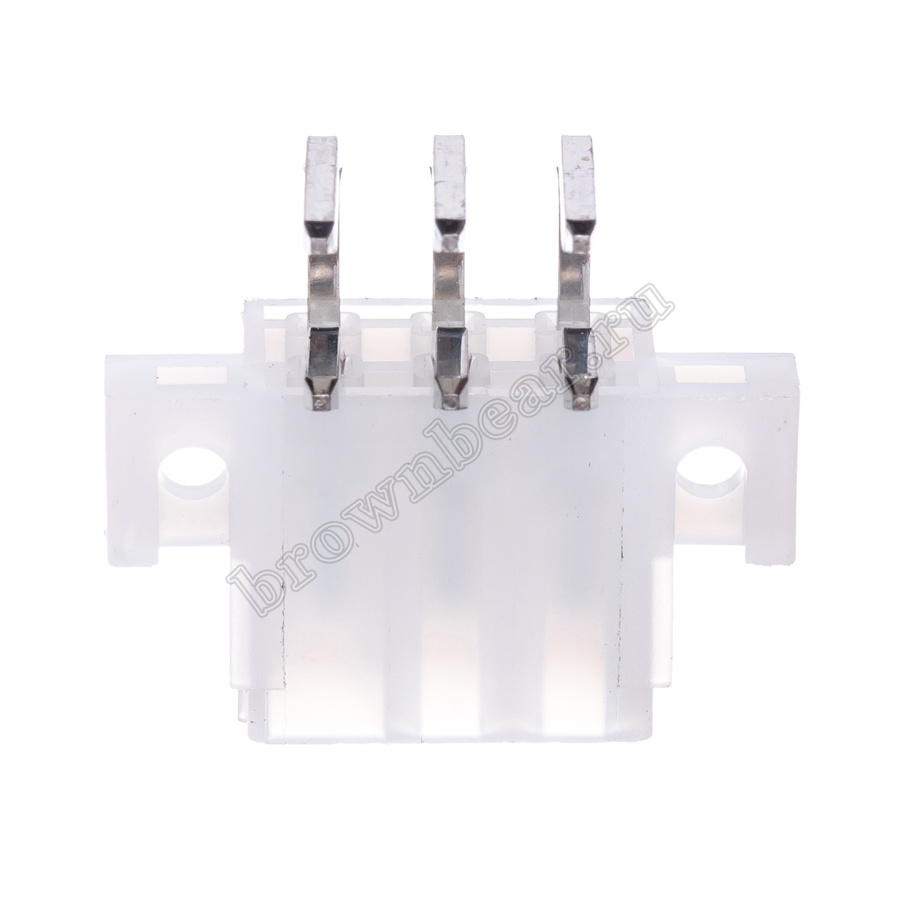

Разъём Mini-Fit вилка 6 контактов предназначен для пайки на плату под прямым углом. Корпус разъёма имеет дополнительные выступы с отверстиями для дополнительного крепления к плате.

Описание товара

Разъёмы серии Mini-Fit предназначены для подачи низковольтного электропитания и имеют от 2 до 20 контактов. Корпуса разъёмов Mini-Fit имеют строго ориентированные ключи, что обеспечивает защиту от ошибочного подключения. Фиксация ответных частей производится при помощи замка-защёлки исключающего произвольное рассоединение. Тип подключения разъёмов Mini-Fit: кабель-кабель и кабель-плата. Разъёмы на плату имеют тип контактов "вилка" изготавливаются в прямом и угловом вариантах. Кабельные разъёмы комплектуются контактами, монтаж контактов на кабель производится при помощи специального инструмента.

Характеристики

Страна	Тайвань (Китай)
Артикул товара	MF-6MRB
Код	125-042
Разъём	Mini-Fit / низковольтное питание
Тип контактов	вилка
Установка	на плату
Количество контактов	6
Шаг, мм	4.2
Тип исполнения	прямой угол
Материал контактов	бронза, покрытая оловом
Материал корпуса	нейлон 66
Рабочий ток, А	3
Предельное напряжение, В	500 (АС) в течение 1 мин.
Рабочее напряжение, В	250
Сопротивление изолятора (не менее МОм)	1000
Сопротивление контакта (не более Ом)	0.1
Допустимые температуры	от -40 до 105 °C
Вес, кг	0.002772

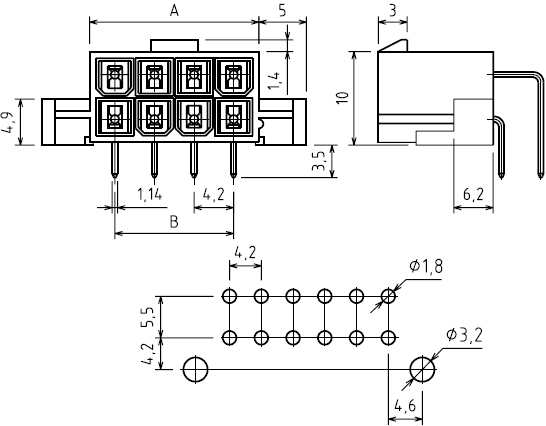

Схема изделия

Количество контактов	А, мм	В, мм
2	5.4	-
4	9.6	4.2
6	13.8	8.4
8	18	12.6
10	22.2	16.8
12	26.4	21
14	30.6	25.2
16	34.8	29.4
18	39	33.6
20	43.2	37.8
22	47.4	42
24	51.6	46.2
