Характеристики:
Страна
Китай
Артикул товара
PBD-8
Код
085-075
Количество контактов
8
Шаг, мм
2.54
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал корпуса
РВТ усиленный стекловолокном, UL94 V-0

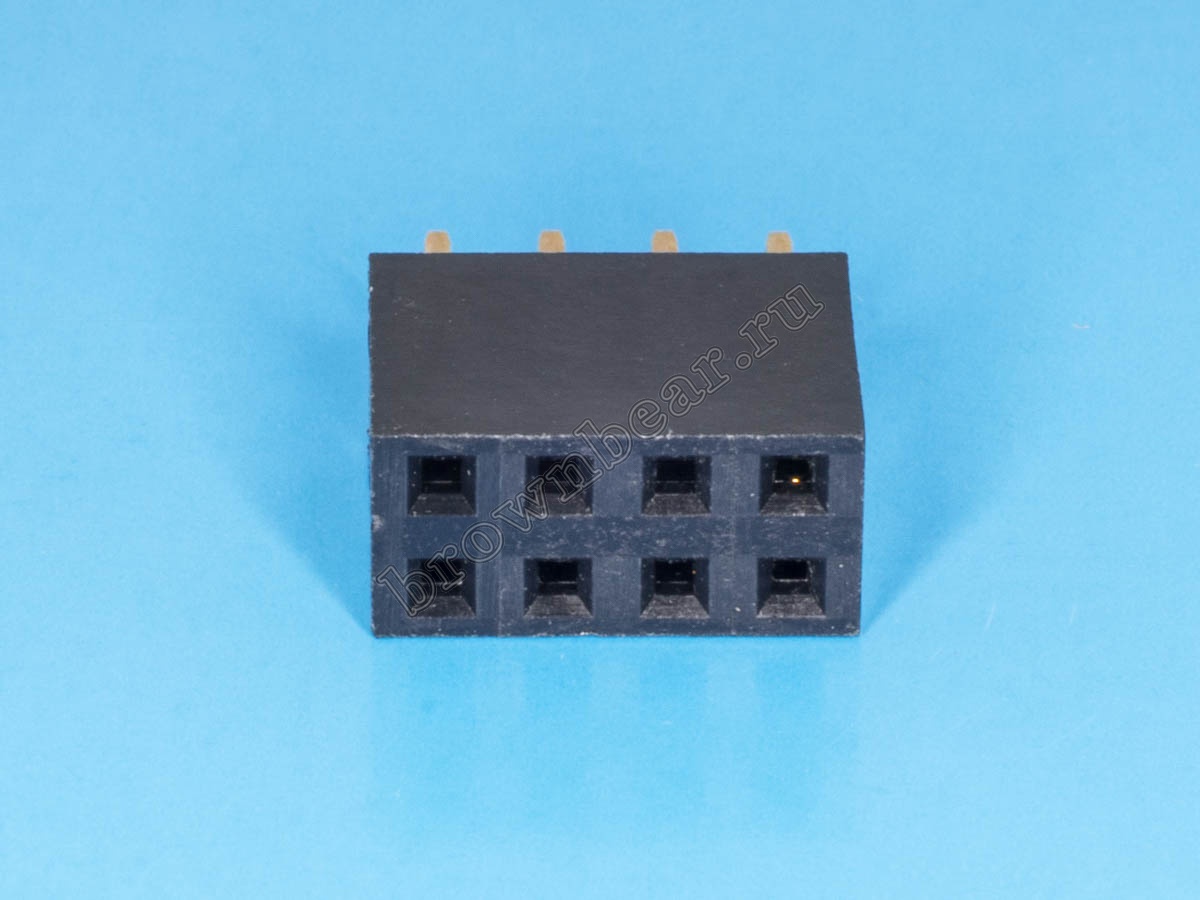

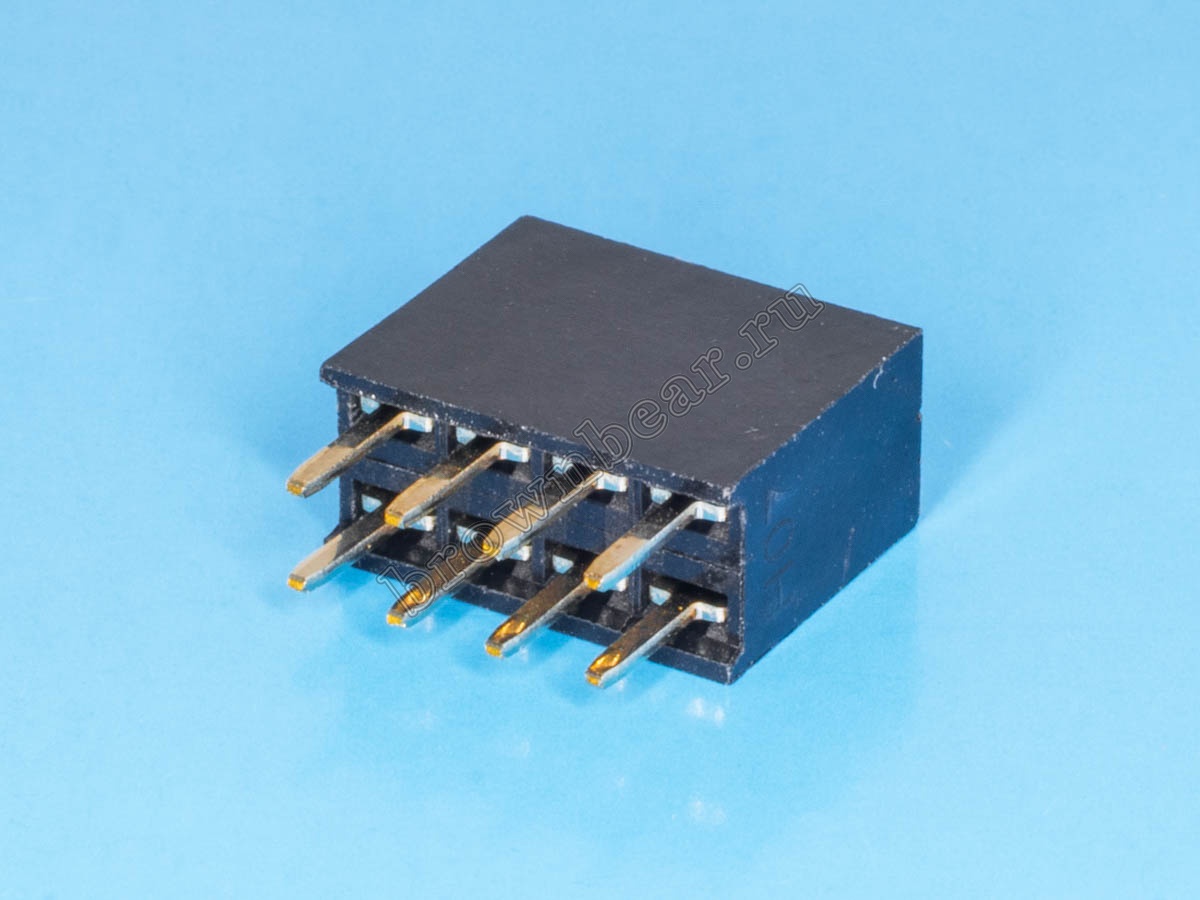

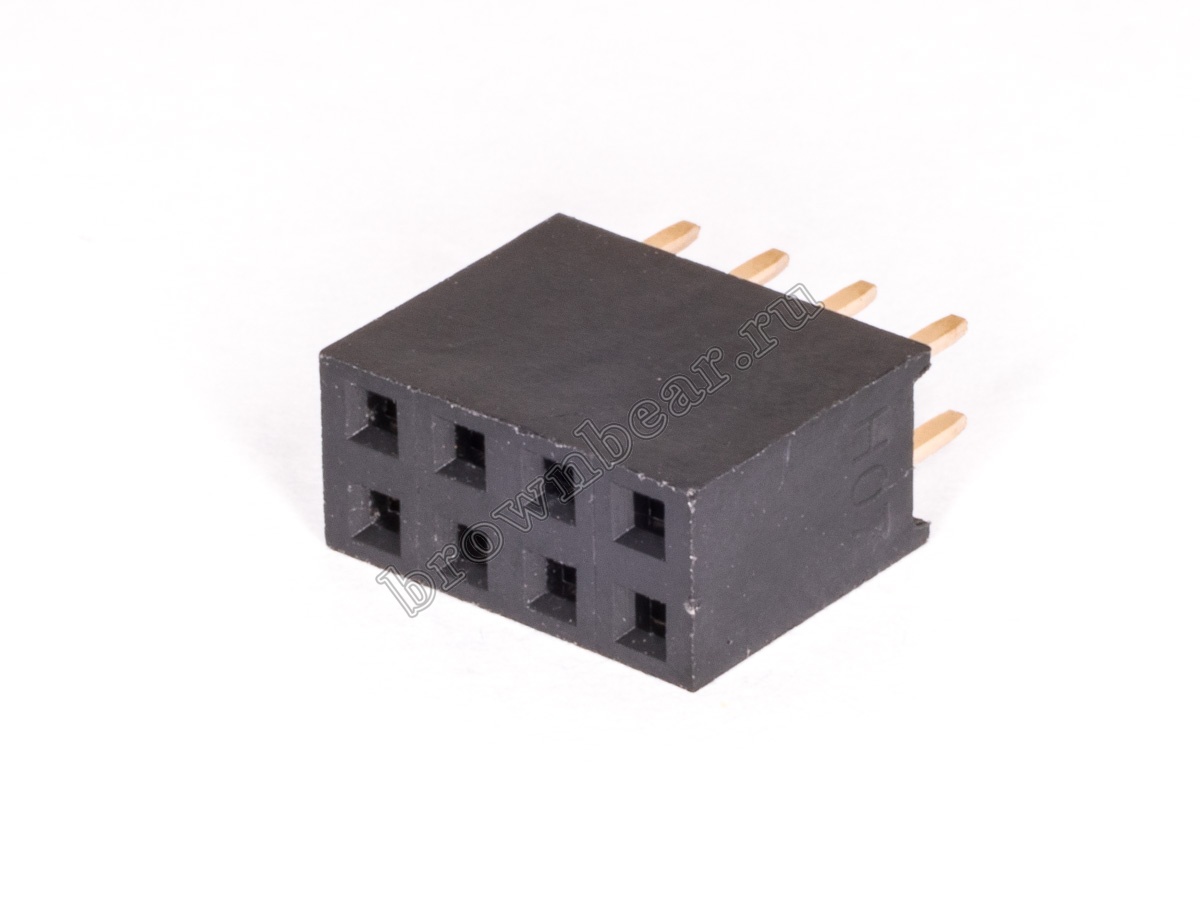

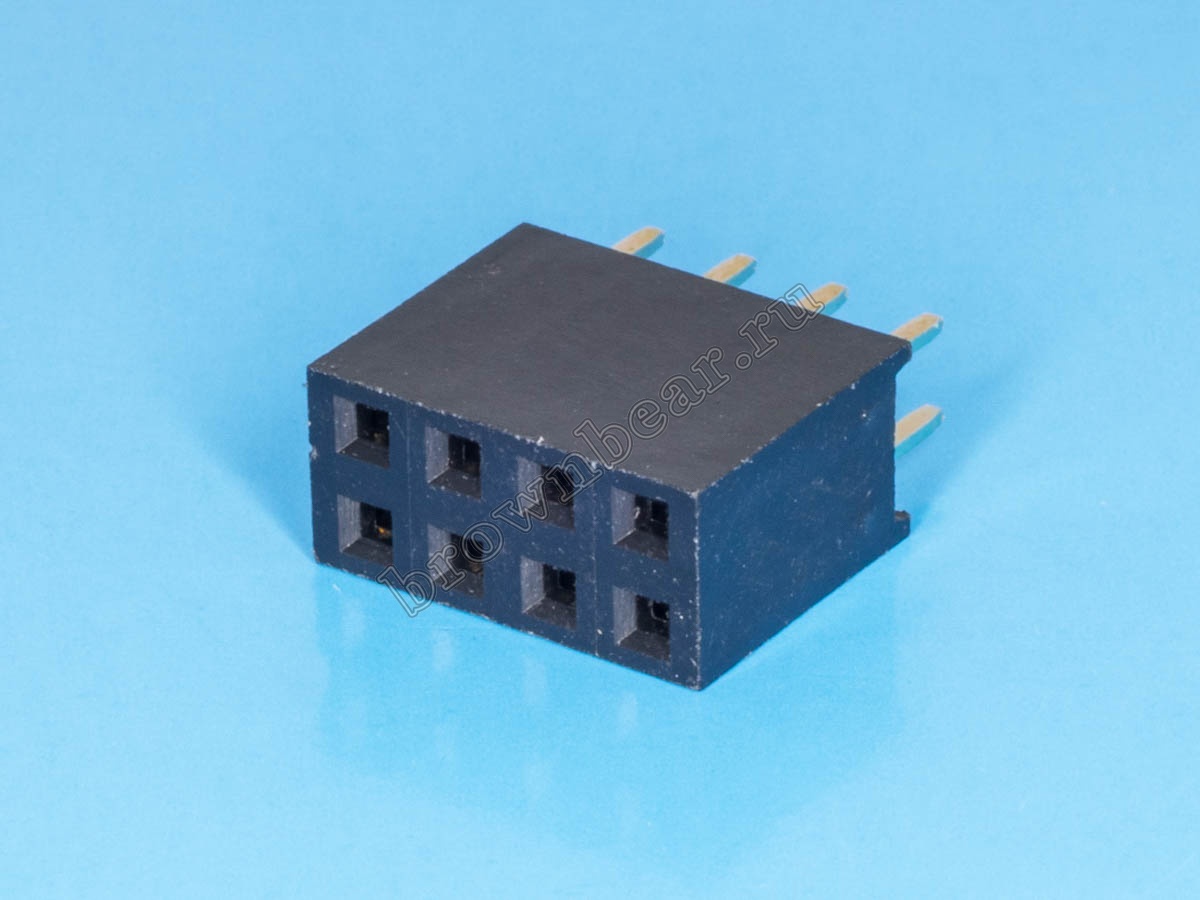

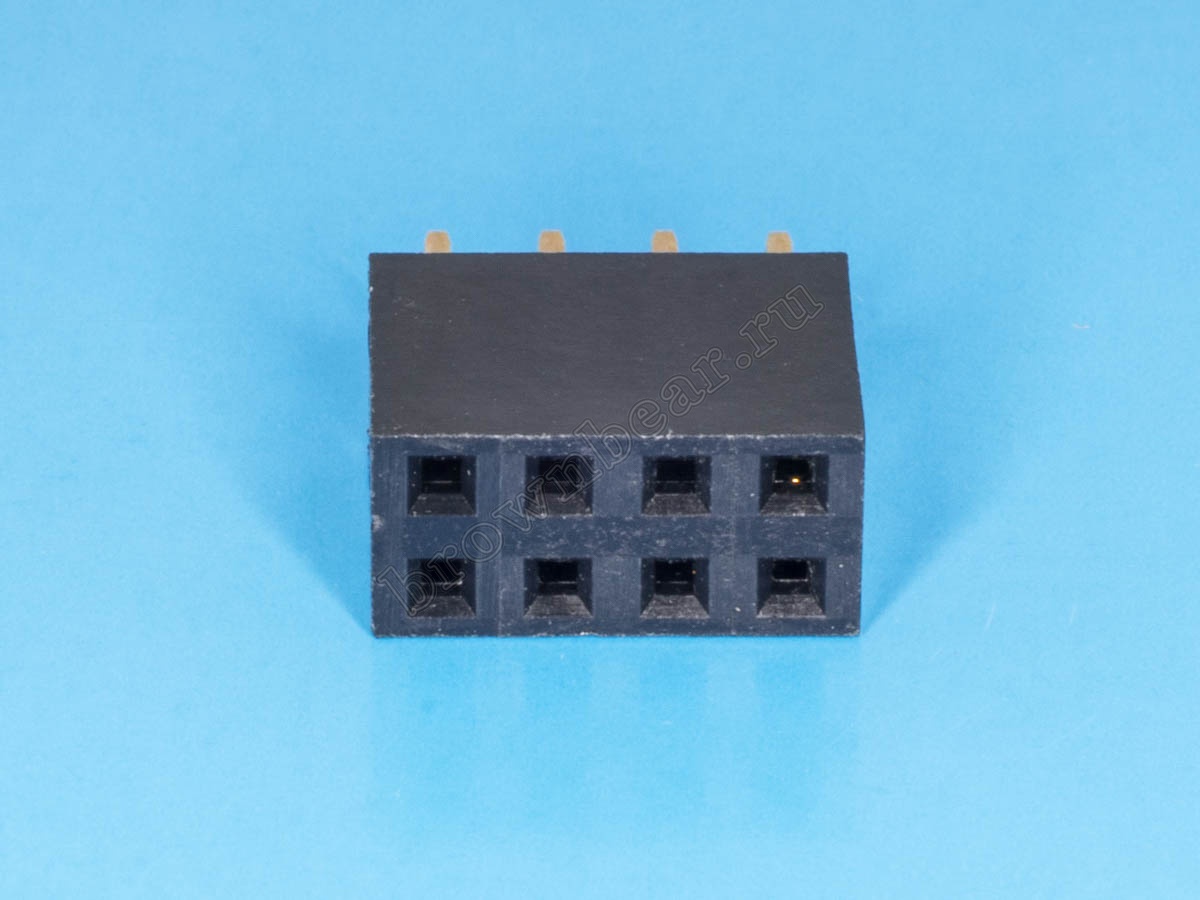

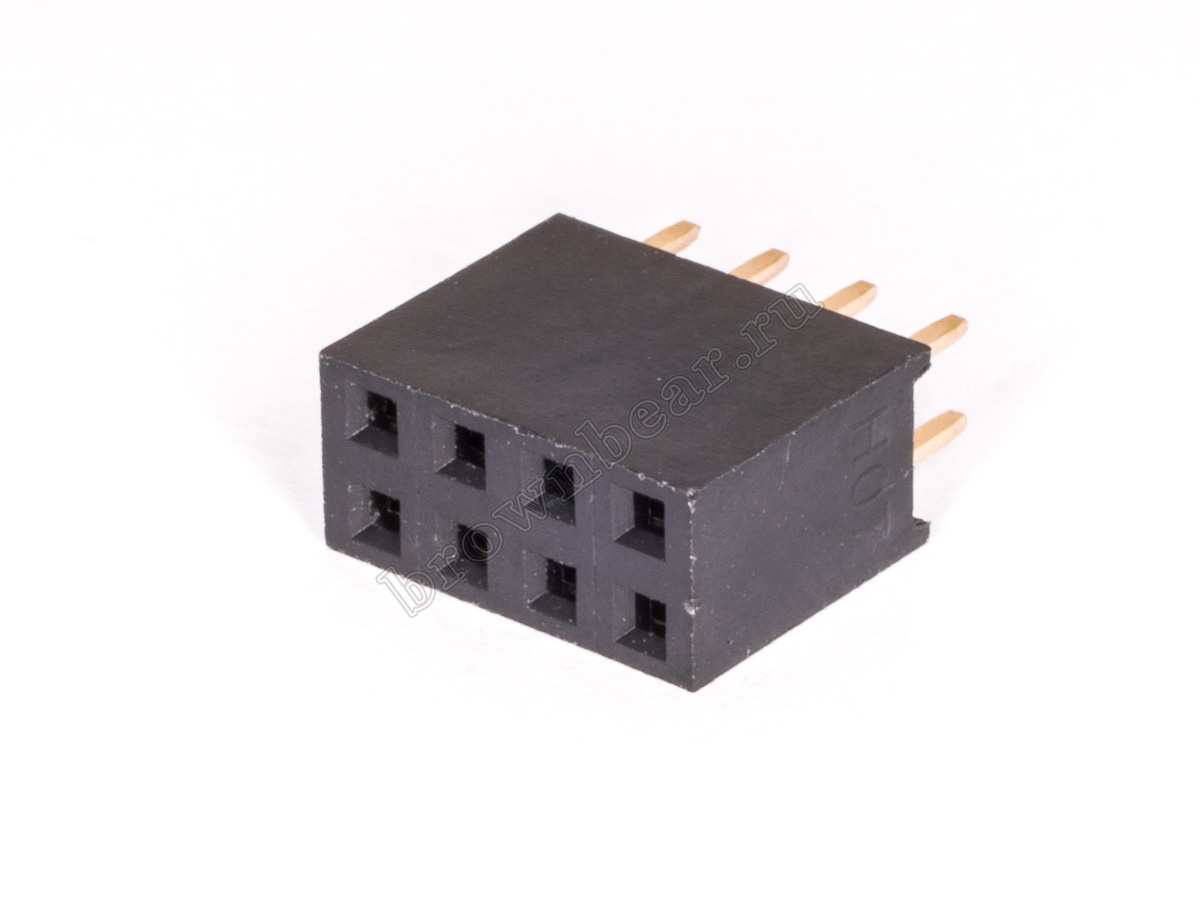

Разъём PBD 8 контактов, с шагом 2.54 мм, прямой.

Описание товара

Разъёмы PBS (PBD) на плату - гнёзда, ответные части к штыревым соединителям PLS (PLD) соответствующего шага, вместе образуют соединение типа плата-плата.

Разъёмы PBS (PBD) устанавливаются вертикально или горизонтально относительно плоскости платы, монтируется методом сквозного или поверхностного монтажа.

Наиболее популярные разъёмы PBS (PBD) с шагом 2,54 мм, для компактных электронных изделий применяют гнёзда с шагом 2 мм и 1.27мм.

Характеристики

Страна Китай
Артикул товара PBD-8
Код 085-075
Разъём штыревой соединитель
Тип контактов розетка
Установка на плату
Количество контактов 8
Шаг, мм 2.54
Тип исполнения прямой / двухрядный
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом поверх никеля
Материал корпуса РВТ усиленный стекловолокном, UL94 V-0
Предельное напряжение, В 500 АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.02
Допустимые температуры от 0 до 85 °C
Вес, кг 0.000847

Схема изделия

A = N * 2.54+0.5 ± 0.3
B = (N - 1) * 2.54 ± 0.25
N - количество контактов

Файлы

yhqefwdczvvi5zguhqmqge47kf0uhj7j.png Схема изделия, 5.49 КБ
Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
12 руб от 1 шт
11 руб от 100 шт
10 руб от 1000 шт
Доступно: 1 147 шт
В корзинуВ корзину
Самовывоз через 1-2 дня м. Калужская
Доставка от двух дней
