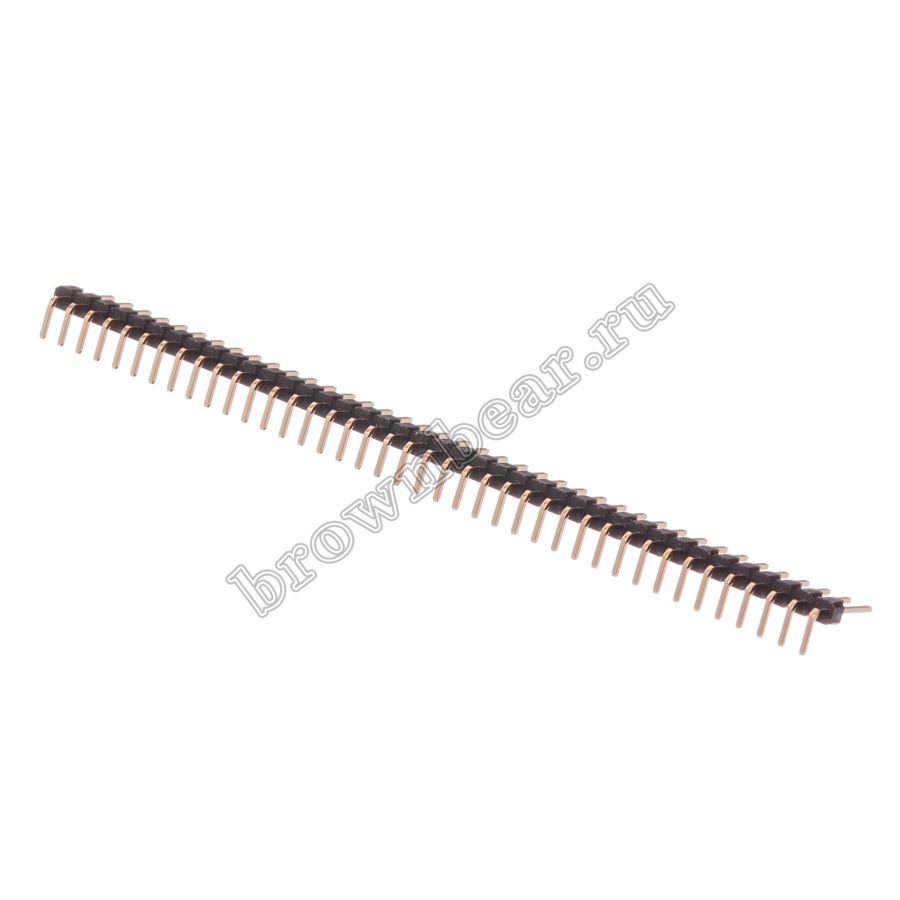

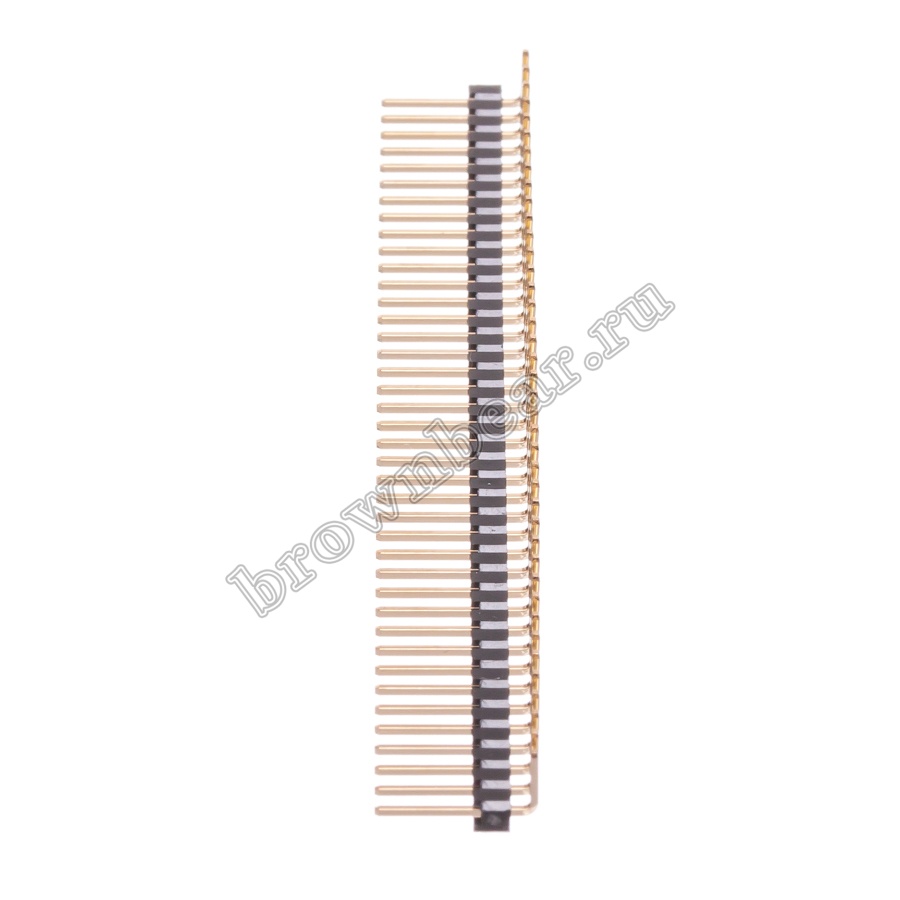

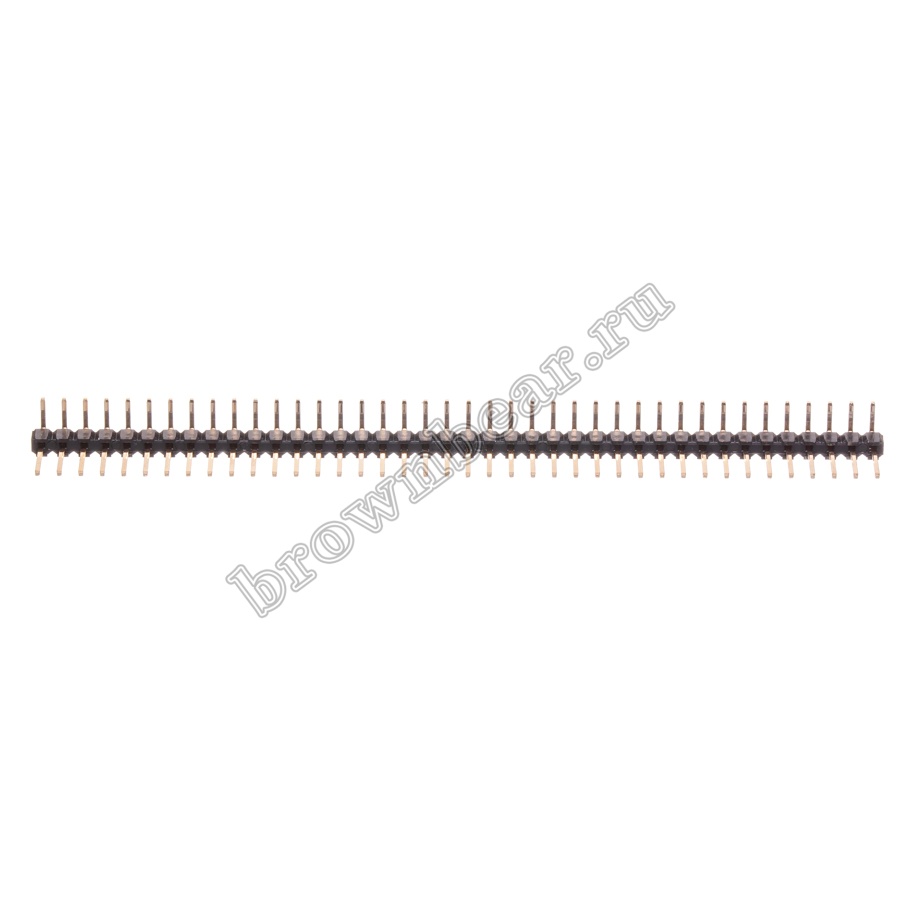

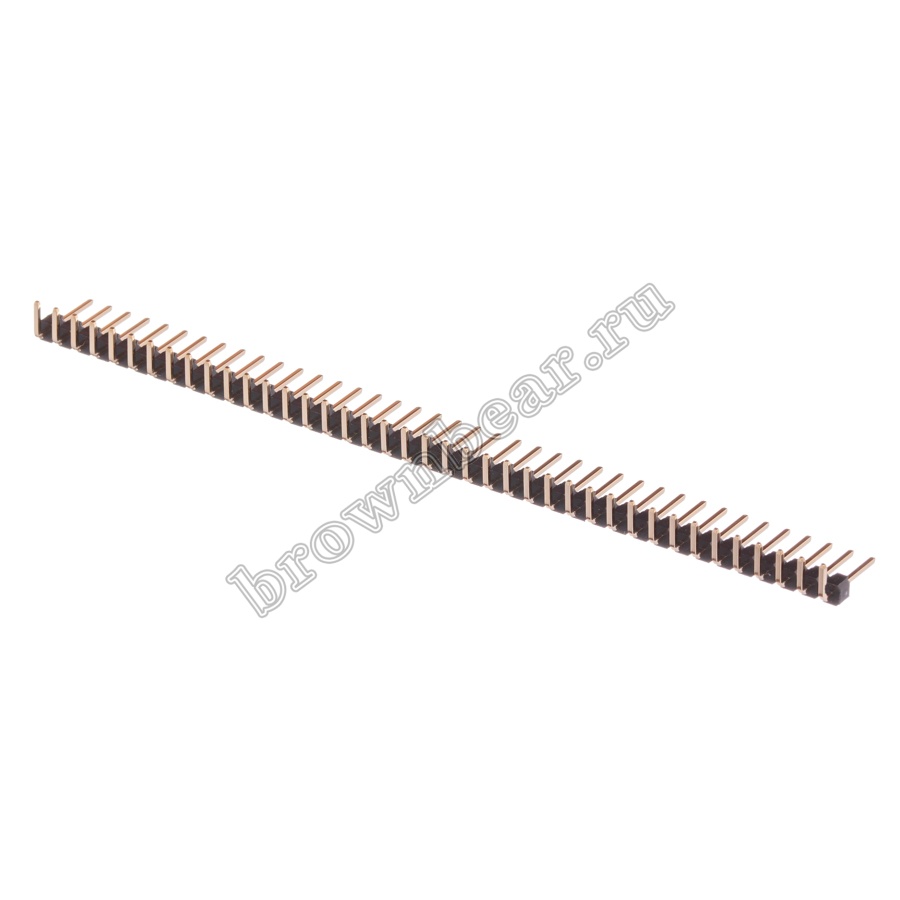

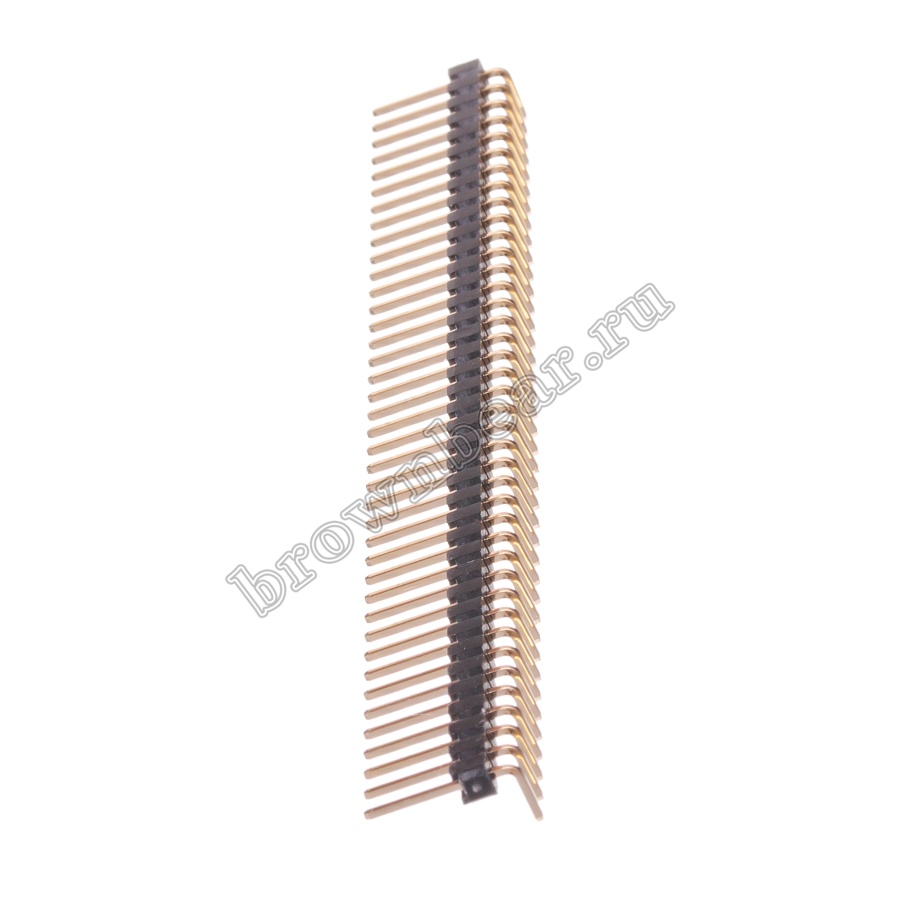

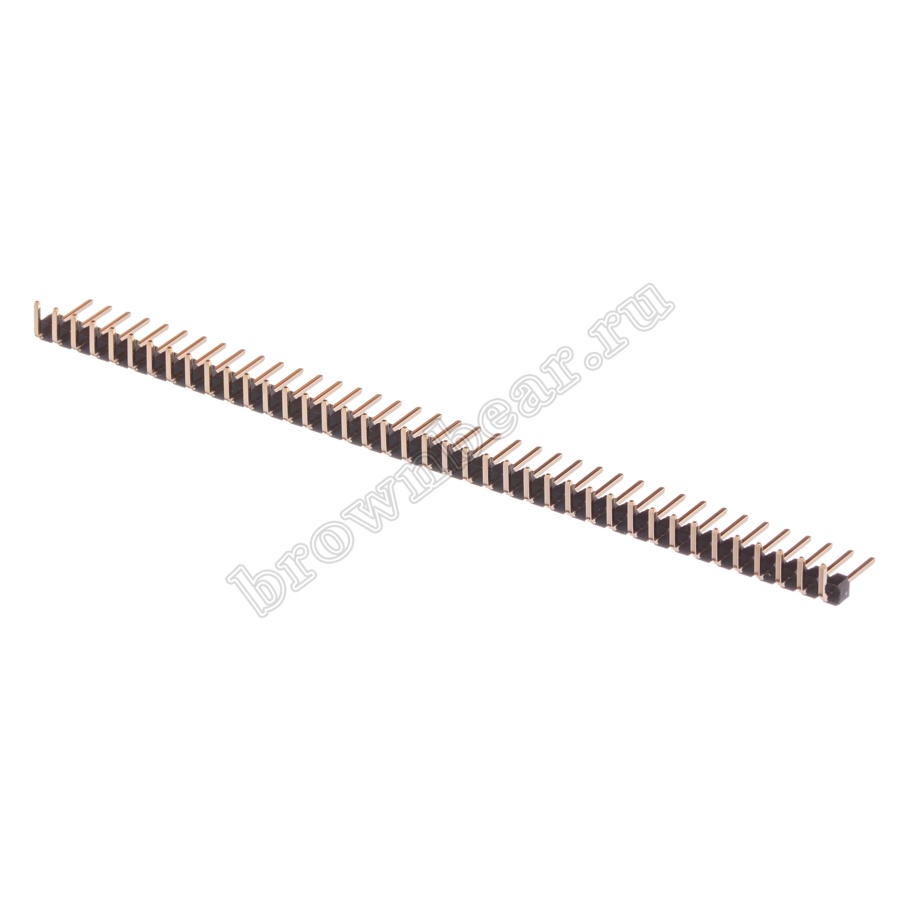

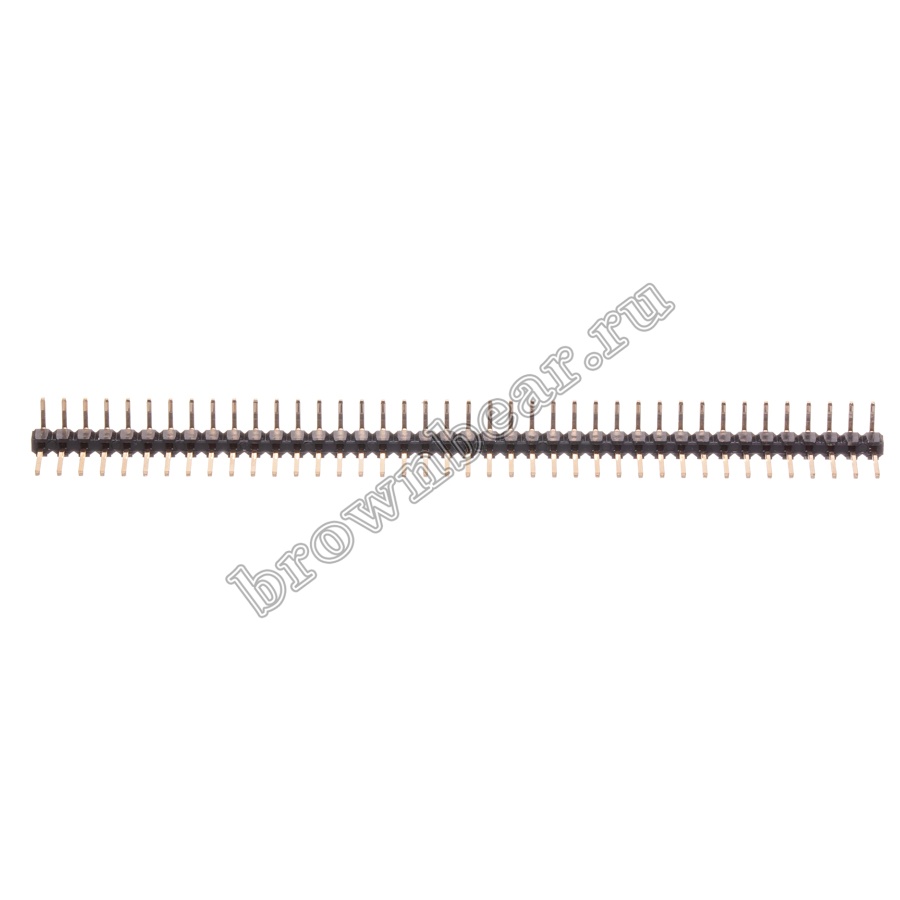

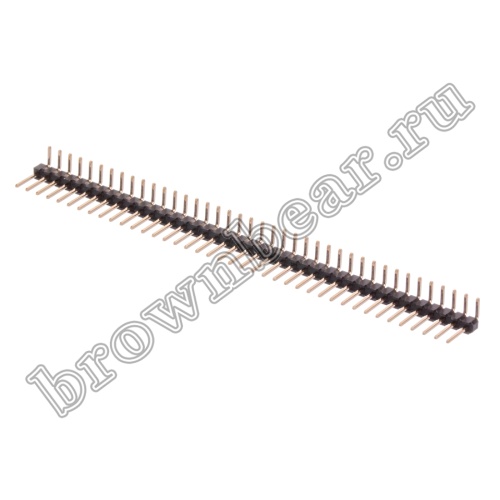

PLS-40R Разъем штыревой однорядный на плату, 1х40, шаг 2.54мм, угловой

Артикул: PLS-40R

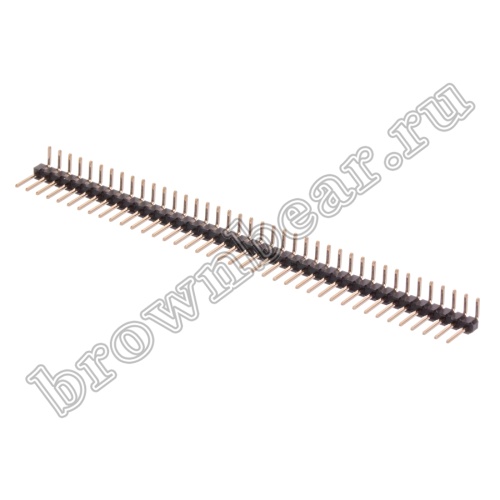

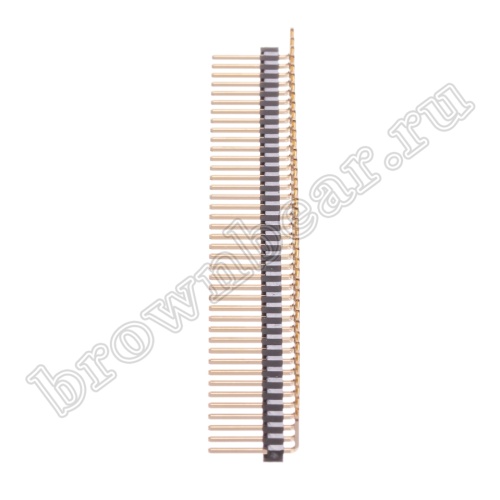

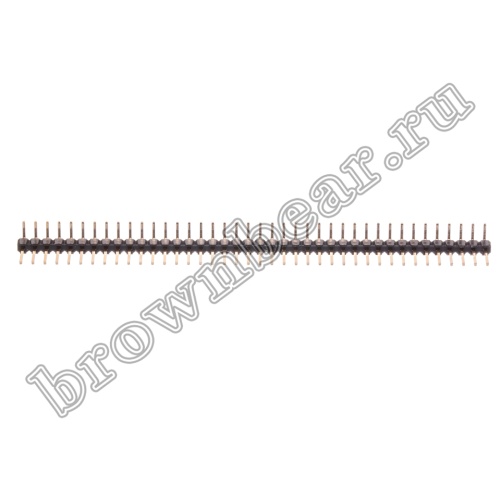

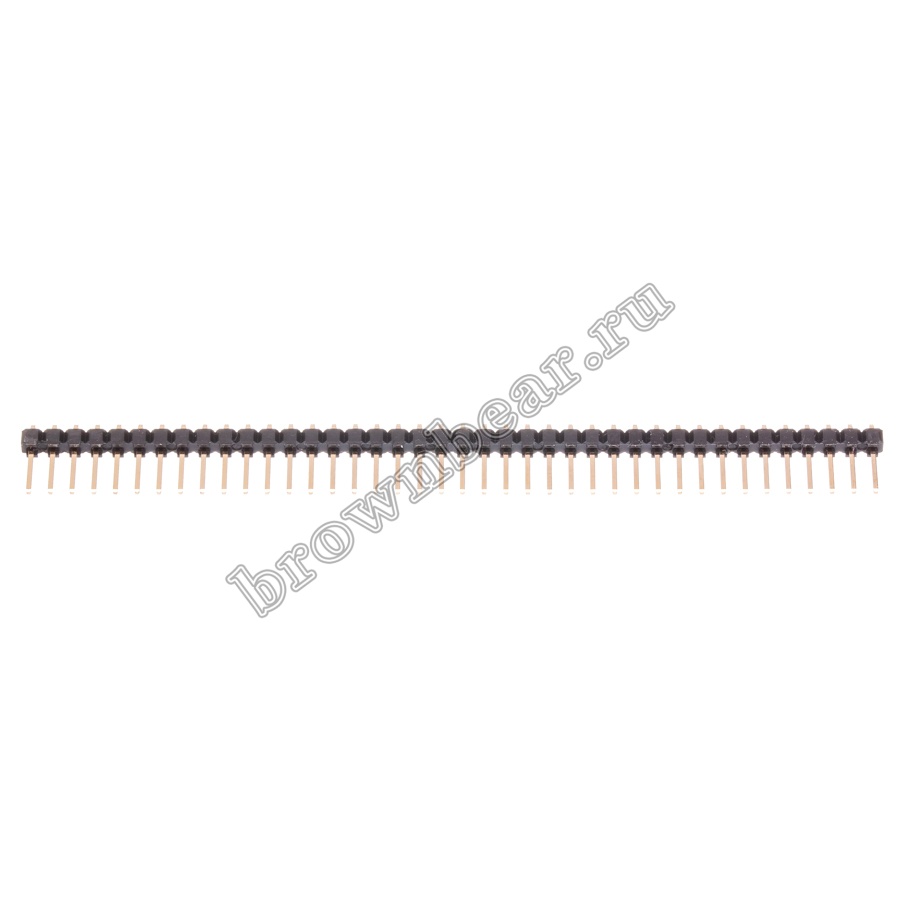

Разъем штыревой однорядный на плату, 1х40, шаг 2.54мм, угловой фото 3

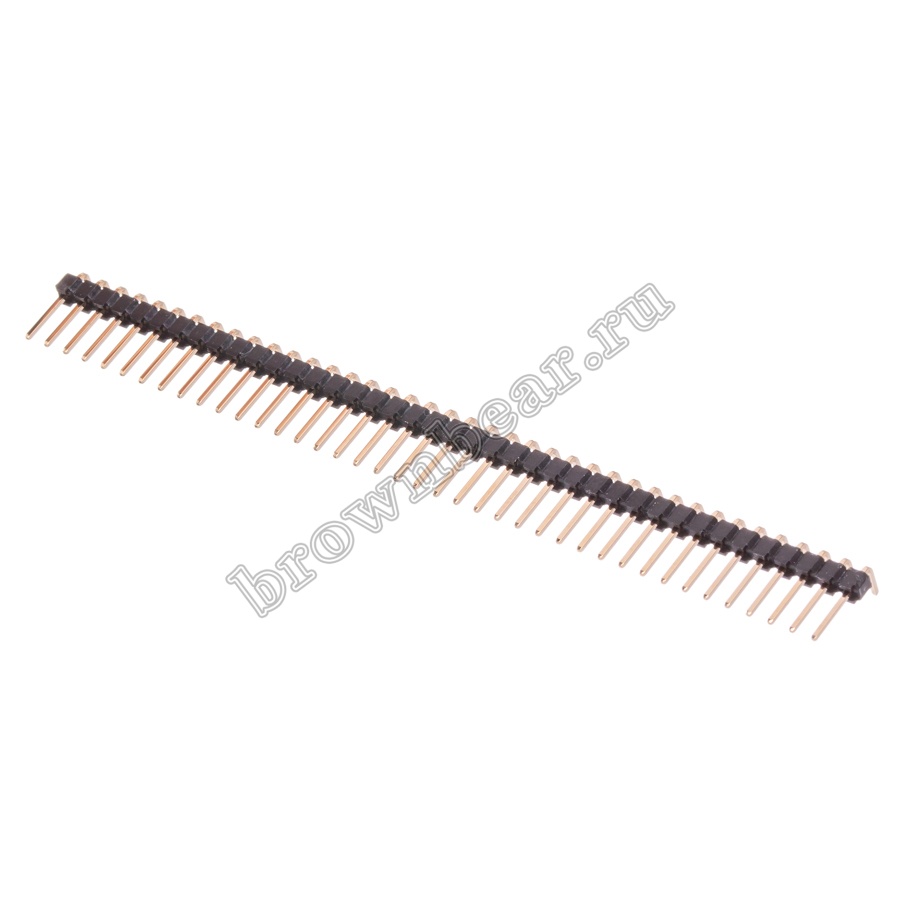

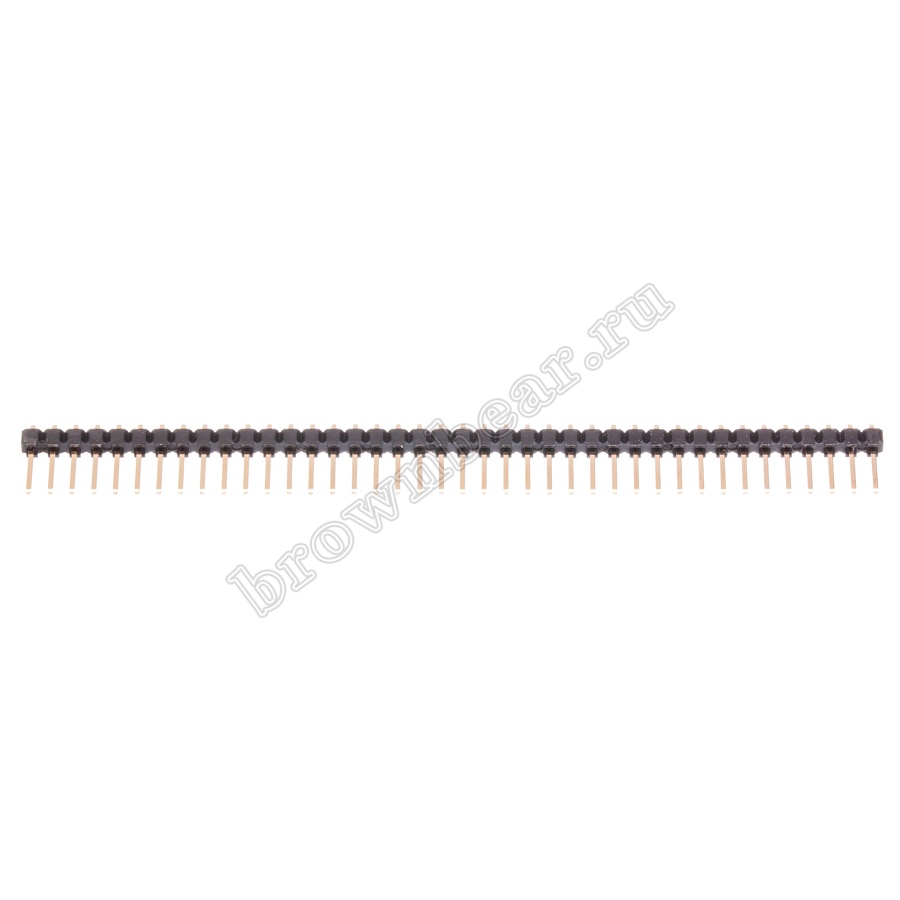

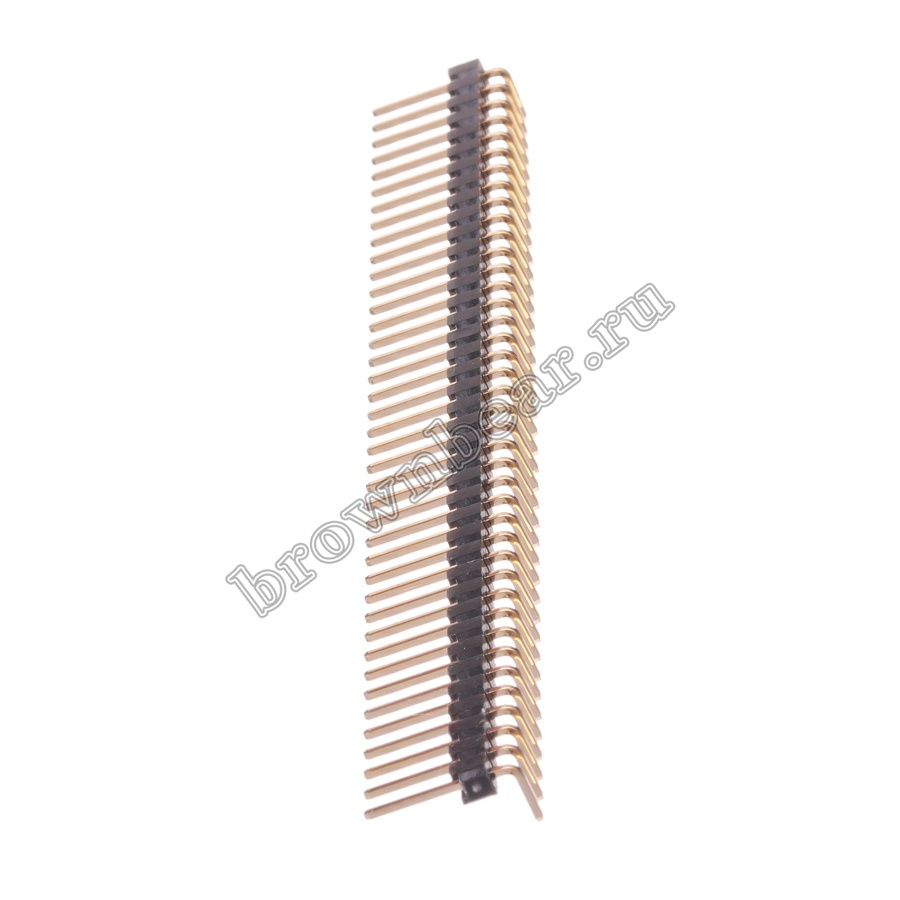

Разъем штыревой однорядный на плату, 1х40, шаг 2.54мм, угловой фото 4

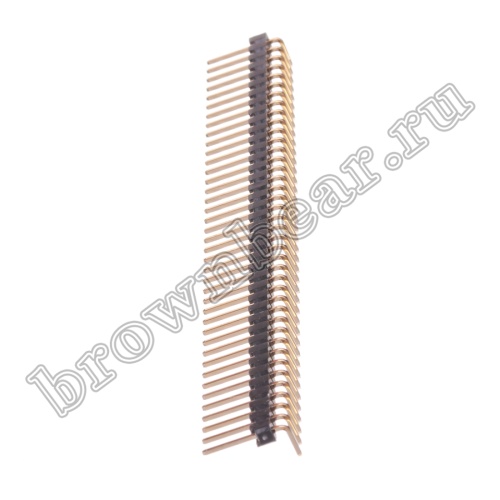

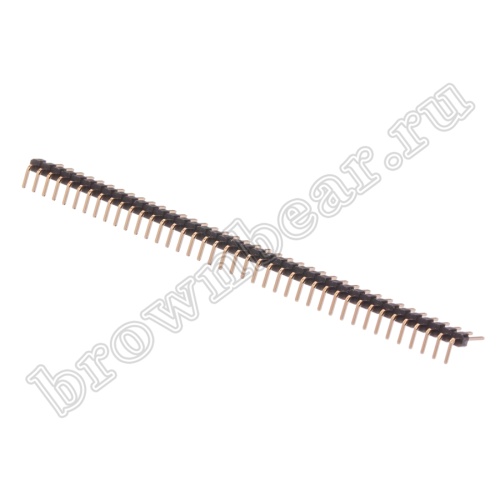

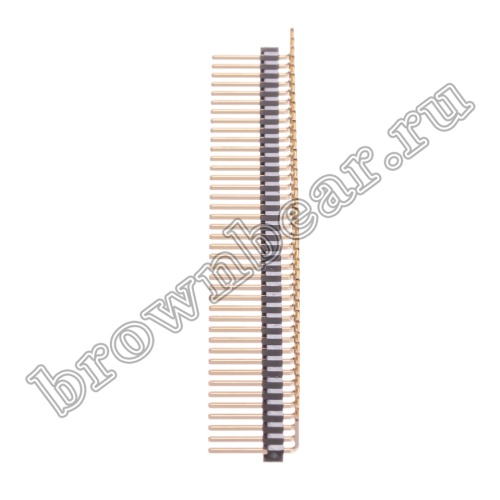

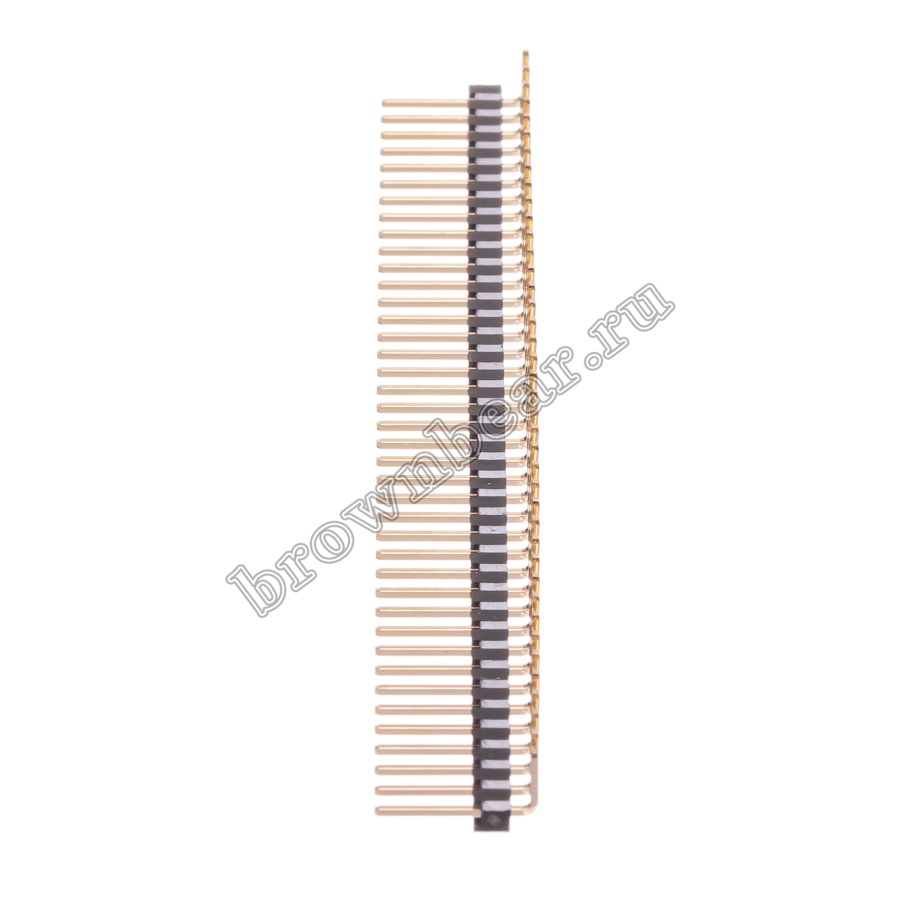

Разъем штыревой однорядный на плату, 1х40, шаг 2.54мм, угловой фото 5

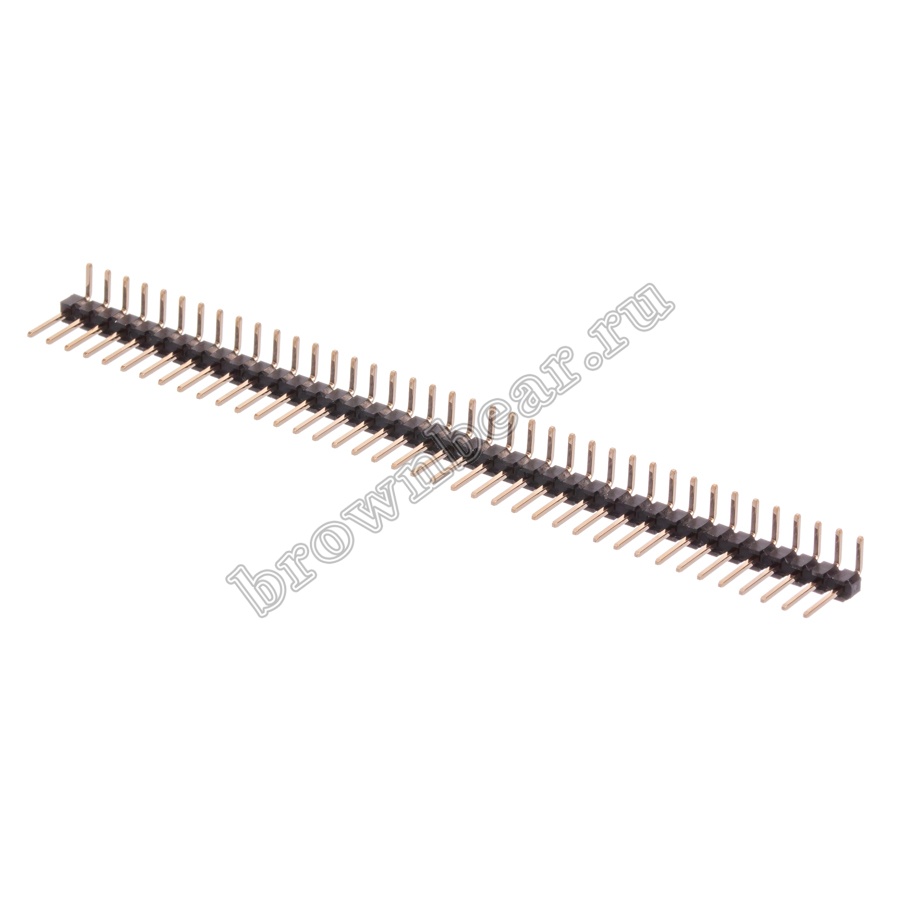

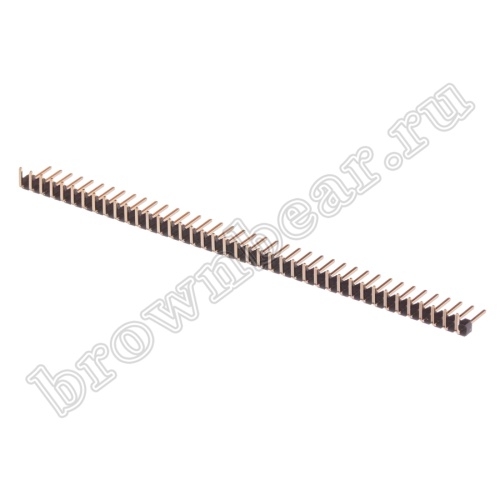

Разъем штыревой однорядный на плату, 1х40, шаг 2.54мм, угловой фото 6

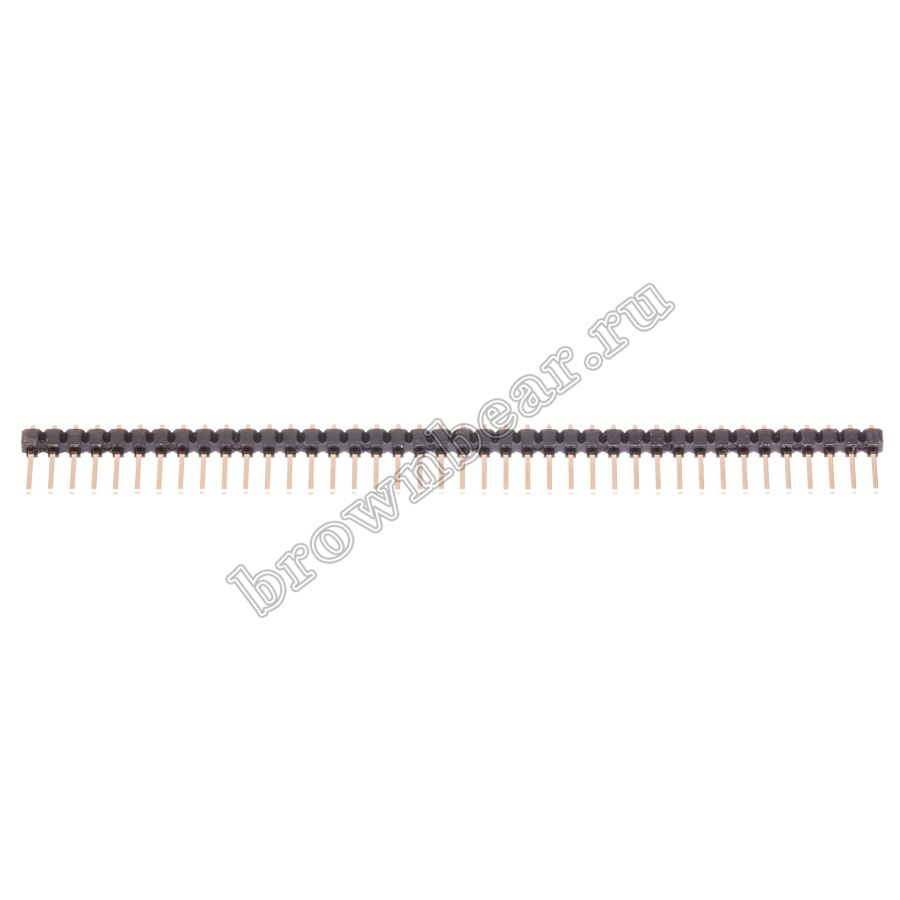

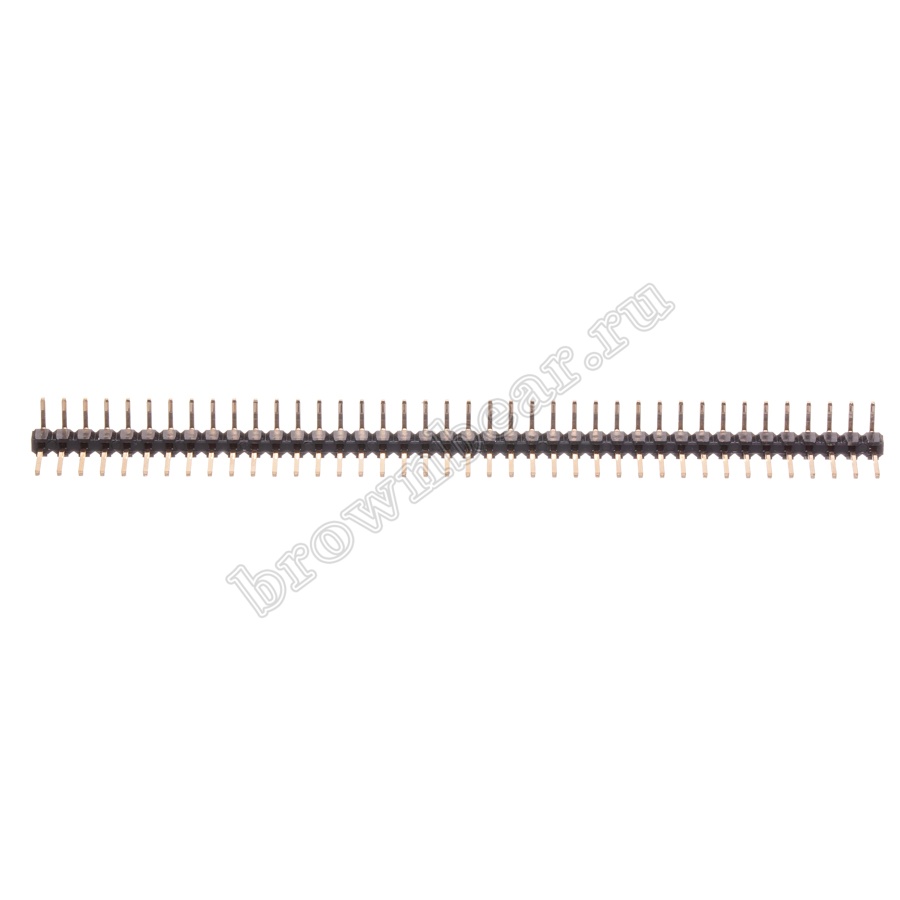

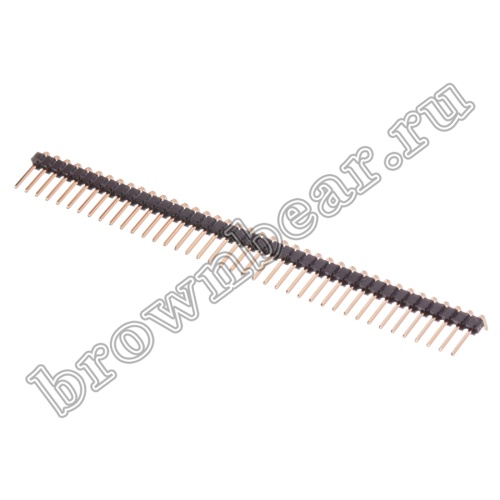

Разъем штыревой однорядный на плату, 1х40, шаг 2.54мм, угловой фото 7

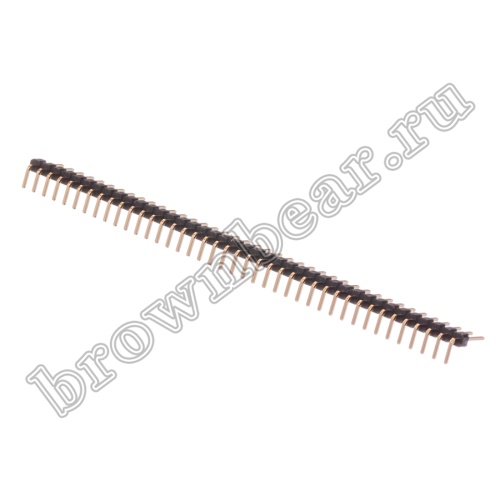

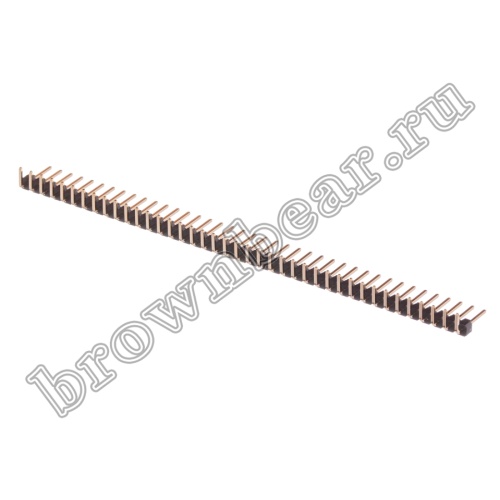

Разъем штыревой однорядный на плату, 1х40, шаг 2.54мм, угловой фото 8

Добавить к сравнению Добавить в избранное

Характеристики:

Все характеристики

Страна

Тайвань (Китай)

Артикул товара

PLS-40R

Код

075-051

Количество контактов

Шаг, мм

2.54

Материал контактов

медный сплав, покрытый золотом

Материал изолятора

нейлон-6Т, усиленный стекловолокном UL94 V-0

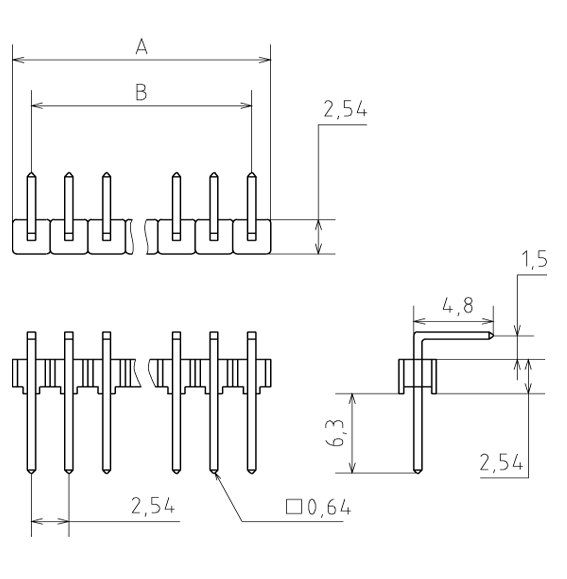

Разъём штыревой на плату PLS 40 контактов, однорядный, с шагом 2.54 мм, Г-образный. Расстояние от изолятора до угла контакта - 1.5 мм.

Описание товара

Разъёмы штыревые на плату представляют собой линейку контактов квадратного профиля в один, два или три ряда, проходящие через пластиковый изолятор. Для улучшения токопроводности контакты покрыты золотом. Используются разъёмы штыревые для межплатных соединений и соединений типа плата-кабель, с максимальным рабочим напряжением 200B. Наиболее популярные разъёмы штыревые с шагом 2,54 мм

PLS-40R – вилка штыревая, один ряд 40 контактов, шаг 2,54 мм. Устанавливается горизонтально относительно платы, расстояние от изолятора до угла контакта составляет 1,5 мм. Конструкция изолятора позволяет разломить соединитель и использовать нужное количество контактов. Для замыкания двух соседних контактов разъёма штыревого используется специальная перемычка – джампер.

Ответными частями на кабель для разъёмов штыревых PLS являются однорядные гнёзда BLS.

Ответные части на плату – однорядные гнёзда PBS.

Характеристики

Страна	Тайвань (Китай)
Артикул товара	PLS-40R
Код	075-051
Разъём	штыревой соединитель
Тип контактов	вилка
Установка	на плату
Количество контактов	40
Шаг, мм	2.54
Тип исполнения	прямой угол / однорядный
Способ монтажа	на плату / пайка
Материал контактов	медный сплав, покрытый золотом
Материал изолятора	нейлон-6Т, усиленный стекловолокном UL94 V-0
Предельный ток, А	3
Предельное напряжение, В	800 АС в течение 1 мин.
Сопротивление изолятора (не менее МОм)	1000
Сопротивление контакта (не более Ом)	0.02
Допустимые температуры	от -25 до 80 °C
Количество рядов	1
Количество контактов в ряду	40
Вес, кг	0.002783
Артикулы изделия	PLS40R
