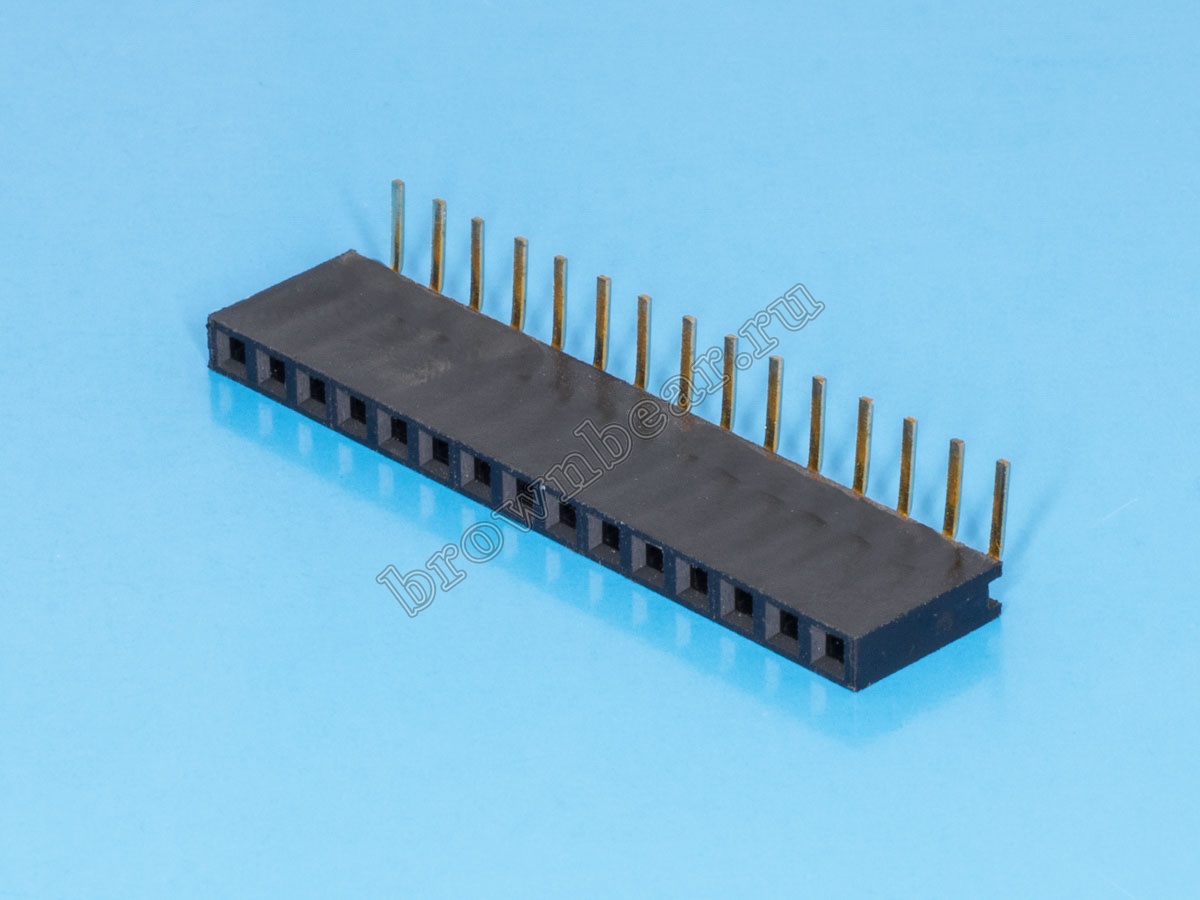

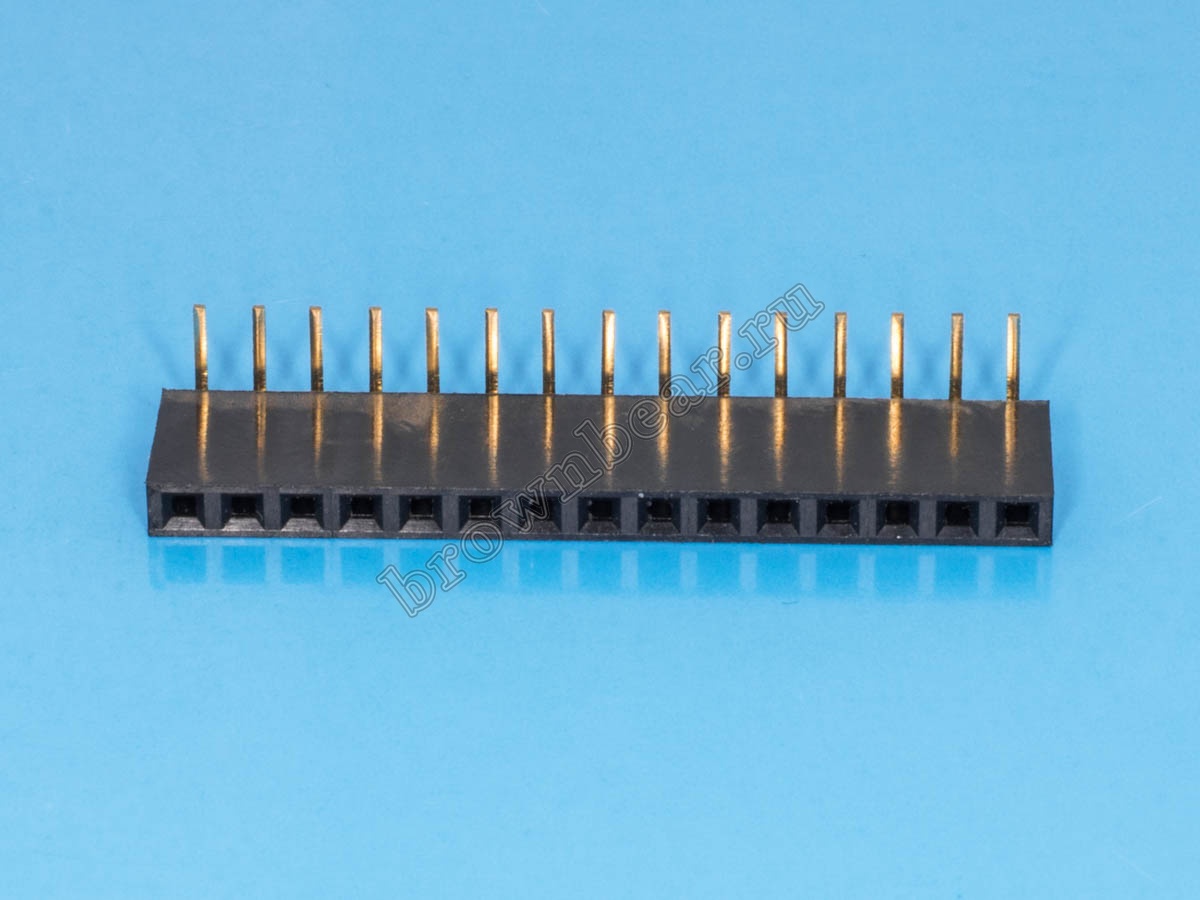

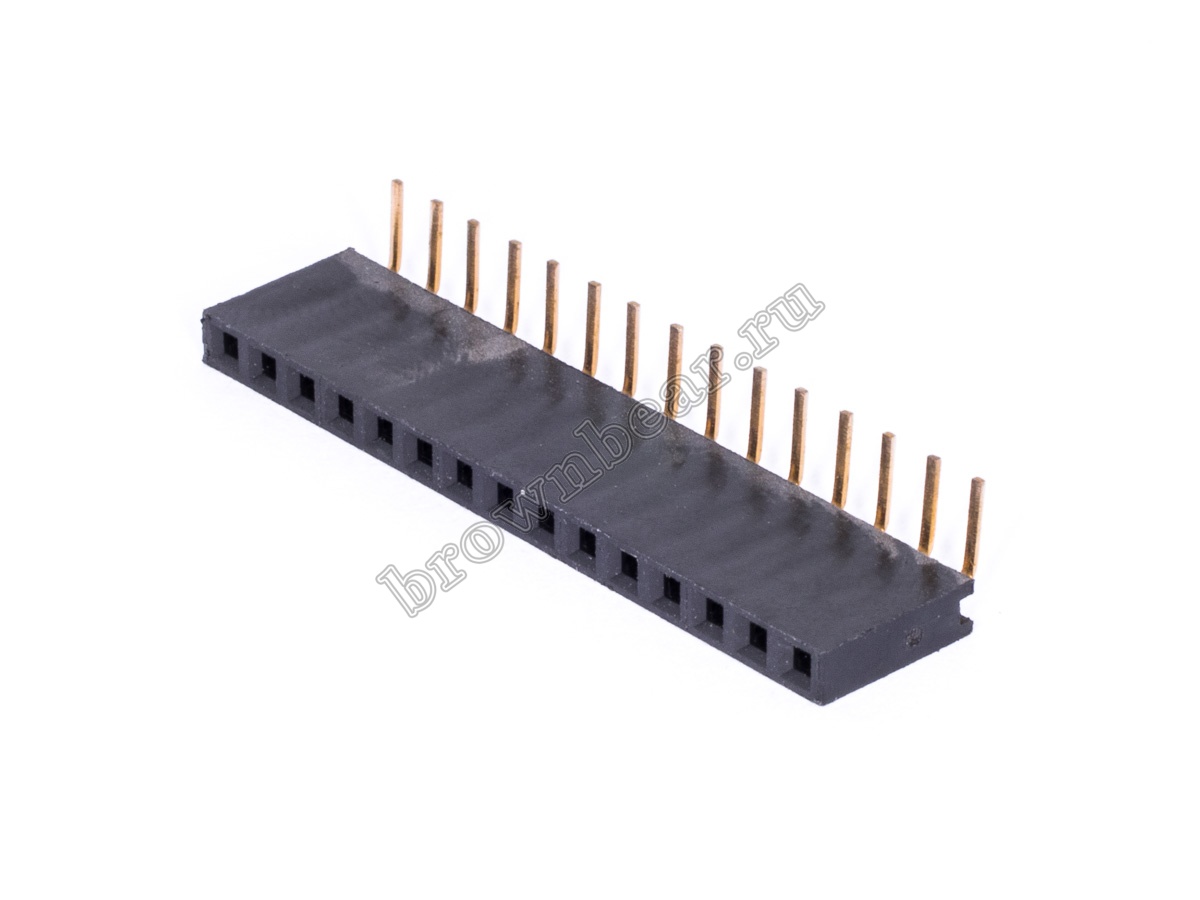

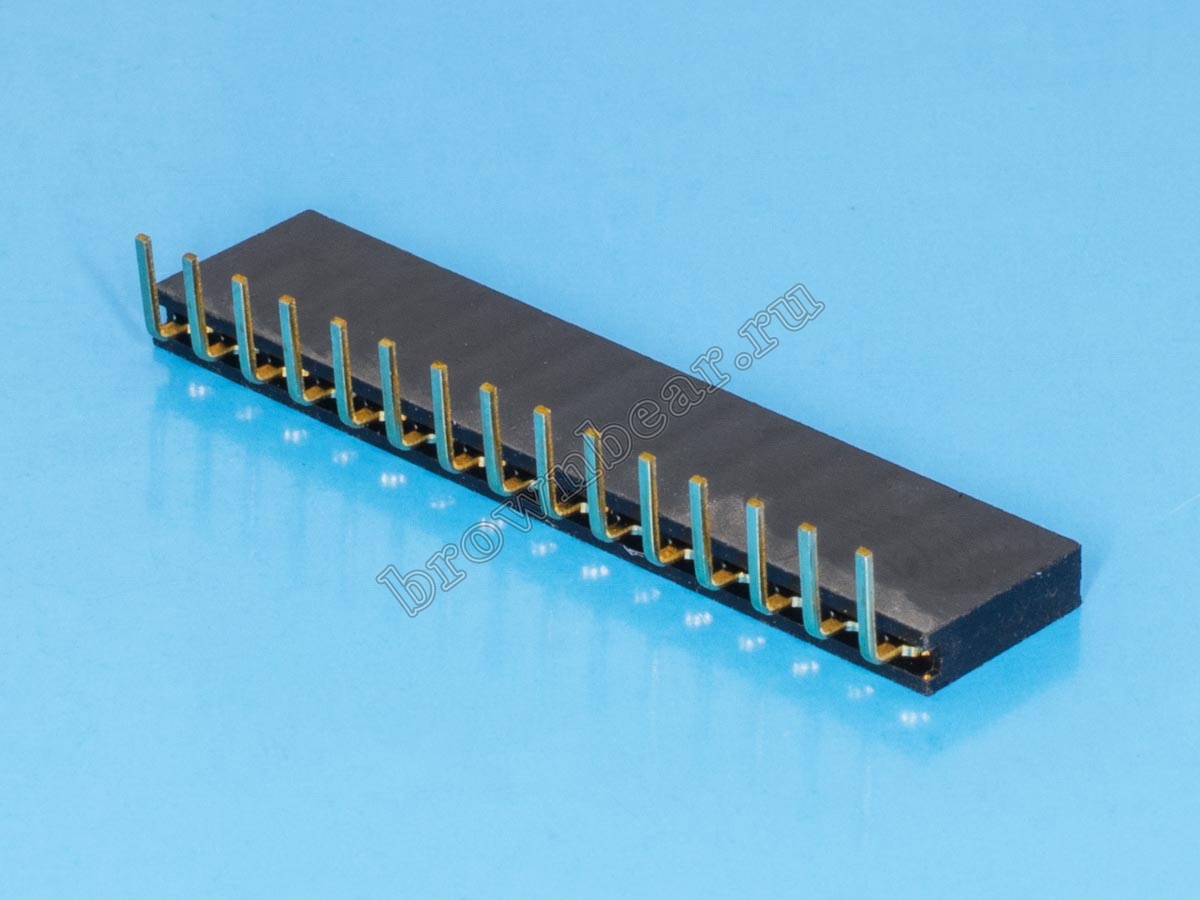

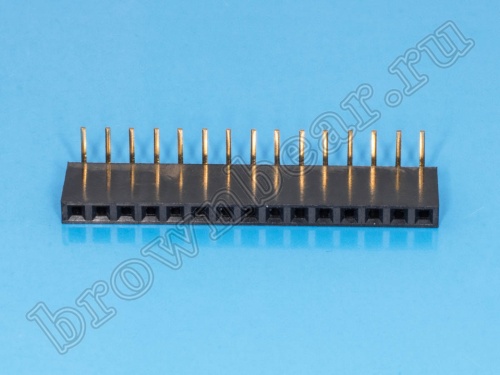

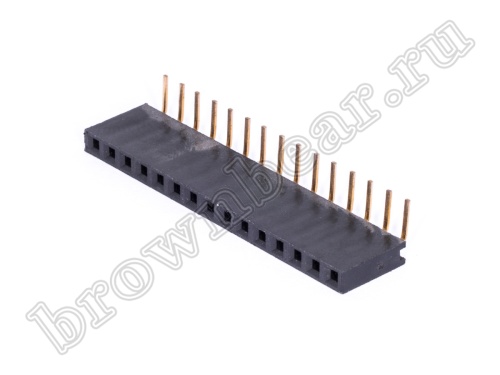

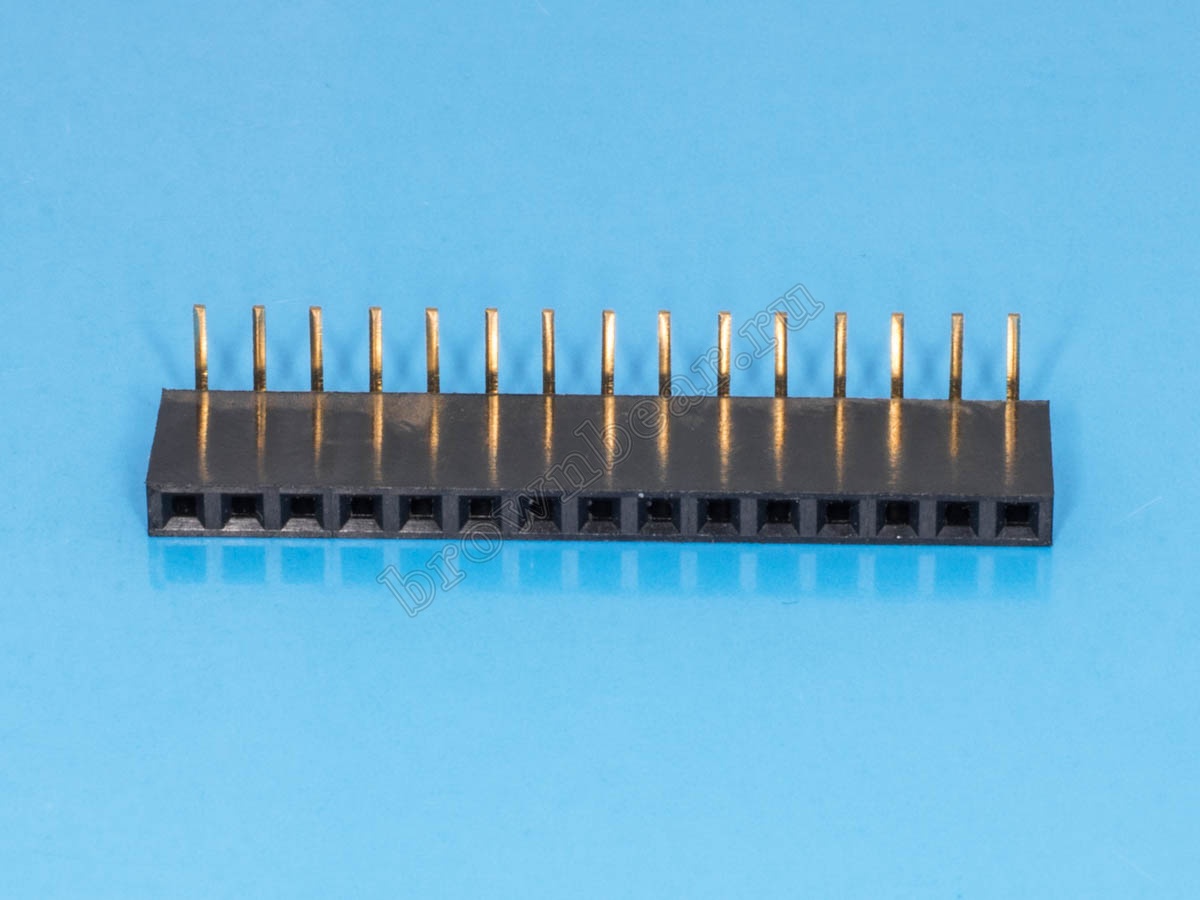

PBS-15R Разъем 1х15 гнездо на плату, шаг 2.54мм, прямой угол
Характеристики:
Страна
Тайвань (Китай)
Артикул товара
PBS-15R
Код
085-062
Количество контактов
15
Шаг, мм
2.54
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал корпуса
РВТ усиленный стекловолокном, UL94 V-0
Разъём PBS 15 контактов с шагом 2.54 мм, горизонтальная установка на плату.
Описание товара
Разъёмы PBS (PBD) на плату - гнёзда, ответные части к штыревым соединителям PLS (PLD) соответствующего шага, вместе образуют соединение типа плата-плата.
Разъёмы PBS (PBD) устанавливаются вертикально или горизонтально относительно плоскости платы, монтируется методом сквозного или поверхностного монтажа.
Наиболее популярные разъёмы PBS (PBD) с шагом 2,54 мм, для компактных электронных изделий применяют гнёзда с шагом 2 мм и 1.27мм.
Характеристики
| Страна | Тайвань (Китай) |
| Артикул товара | PBS-15R |
| Код | 085-062 |
| Разъём | штыревой соединитель |
| Тип контактов | розетка |
| Установка | на плату |
| Количество контактов | 15 |
| Шаг, мм | 2.54 |
| Тип исполнения | прямой угол / однорядный |
| Способ монтажа | пайка |
| Материал контактов | фосф. бронза, покрытая золотом поверх никеля |
| Материал корпуса | РВТ усиленный стекловолокном, UL94 V-0 |
| Предельное напряжение, В | 500 (АС) в течение 1 мин. |
| Сопротивление изолятора (не менее МОм) | 1000 |
| Сопротивление контакта (не более Ом) | 0.02 |
| Допустимые температуры | от 0 до 85 °C |
| Вес, кг | 0.001606 |
| Вес брутто, кг | 0.001606 |
| Артикулы изделия | PBS15R |

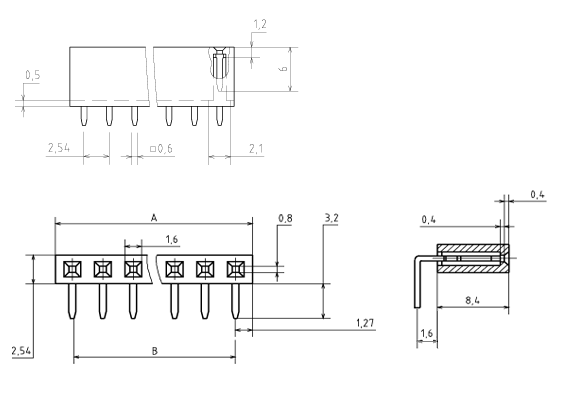

Схема изделия
A = 2.54 * N + 0,5 ± 0.3
B = 2.54 * (N - 1) ± 0.25
N = количество контактов
B = 2.54 * (N - 1) ± 0.25
N = количество контактов
Файлы
Схема изделия, 10.74 КБ
