Характеристики:
Страна
Китай
Артикул товара
WF-10R
Код
120-088
Количество контактов
10
Шаг, мм
2.54
Материал контактов
бронза, покрытая оловом
Материал корпуса
нейлон 66

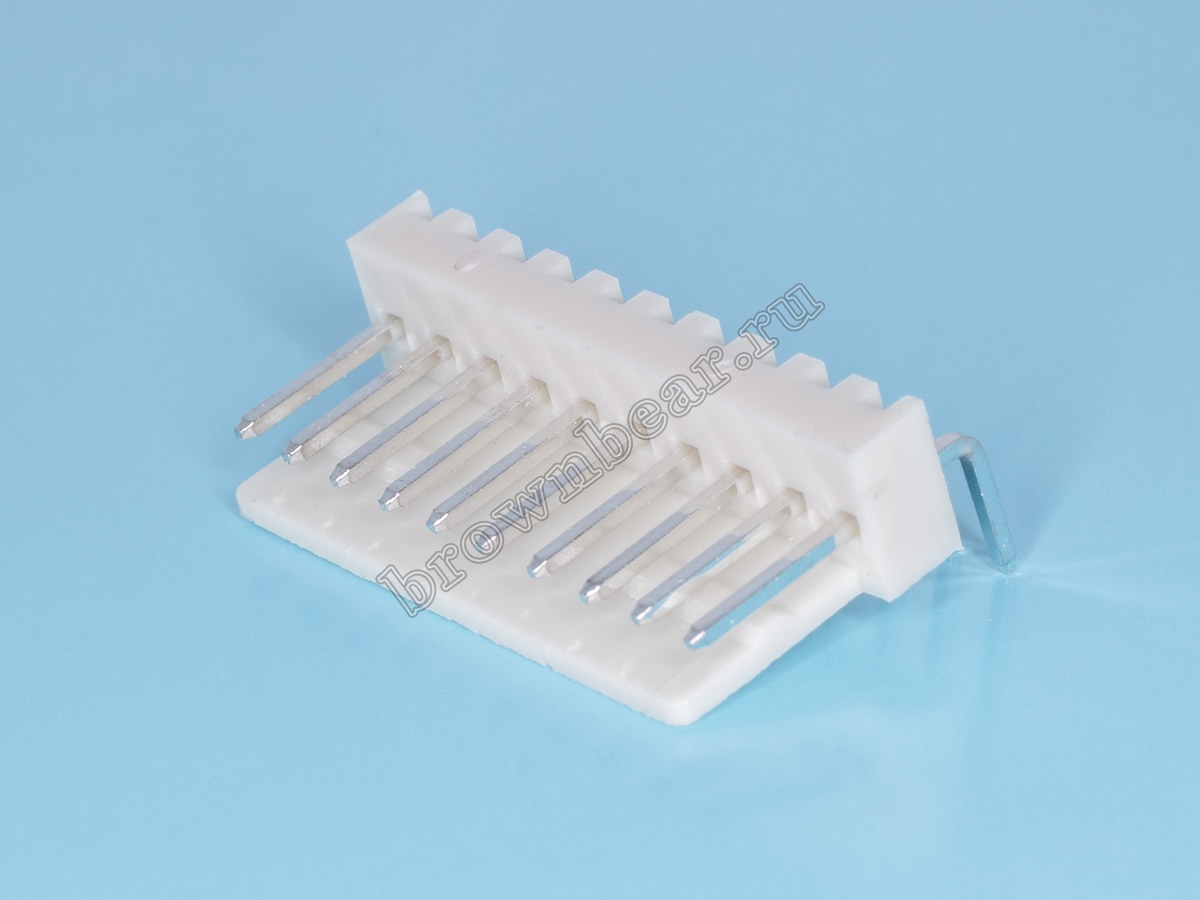

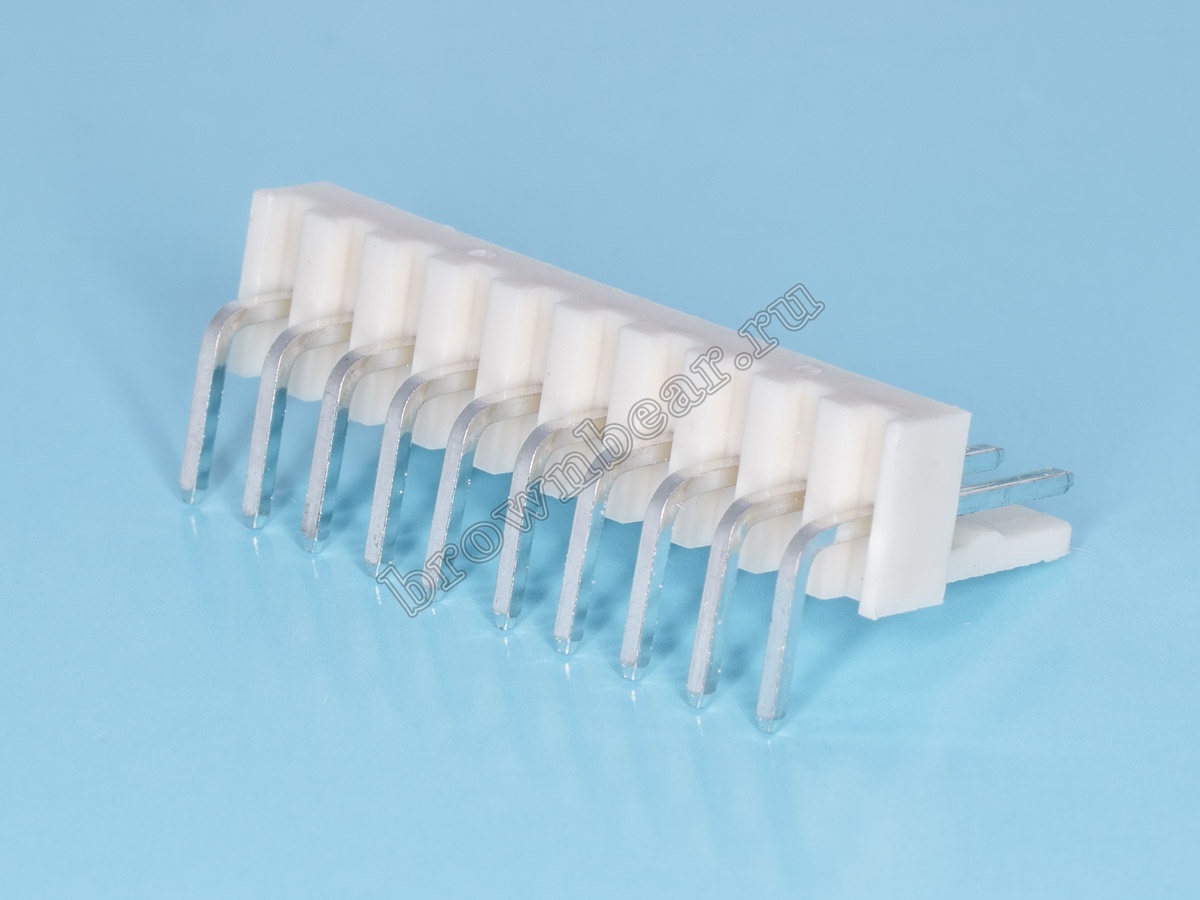

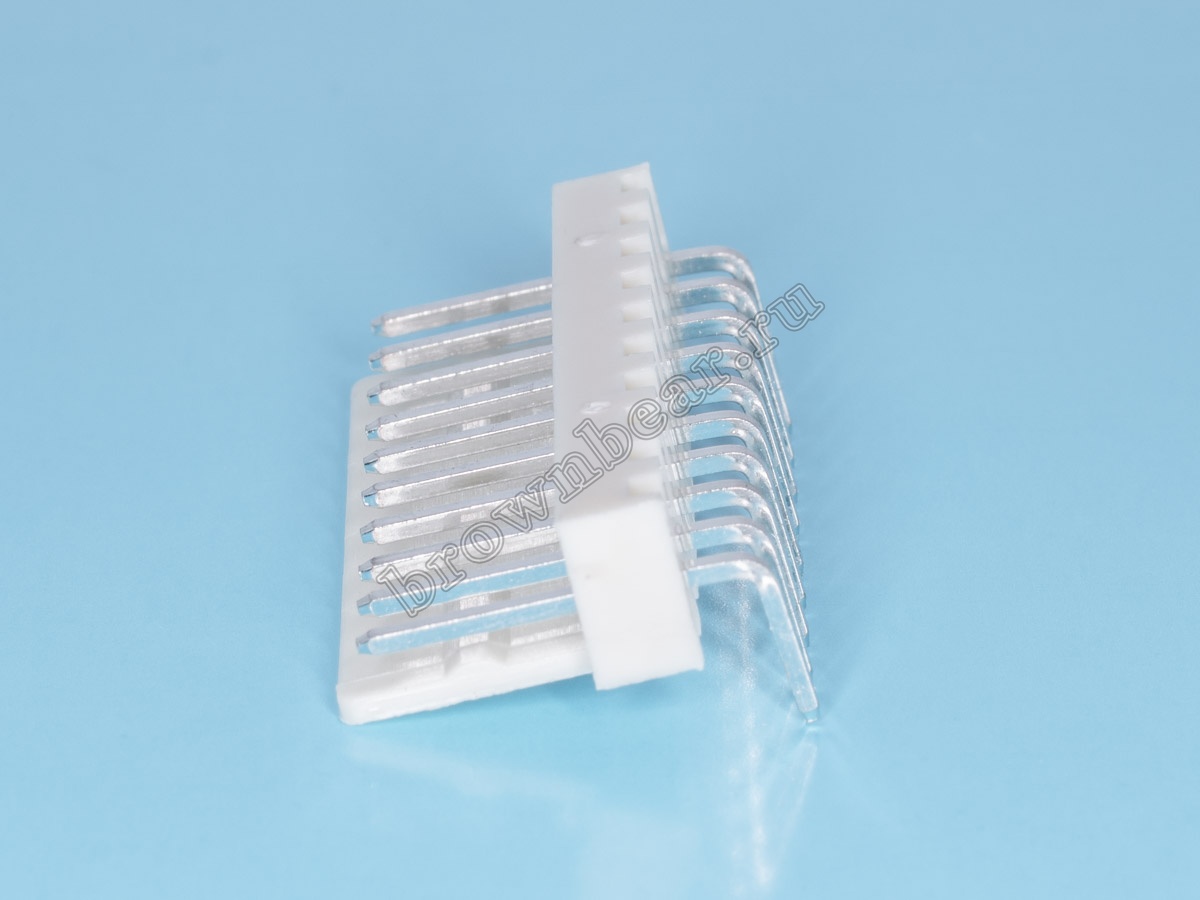

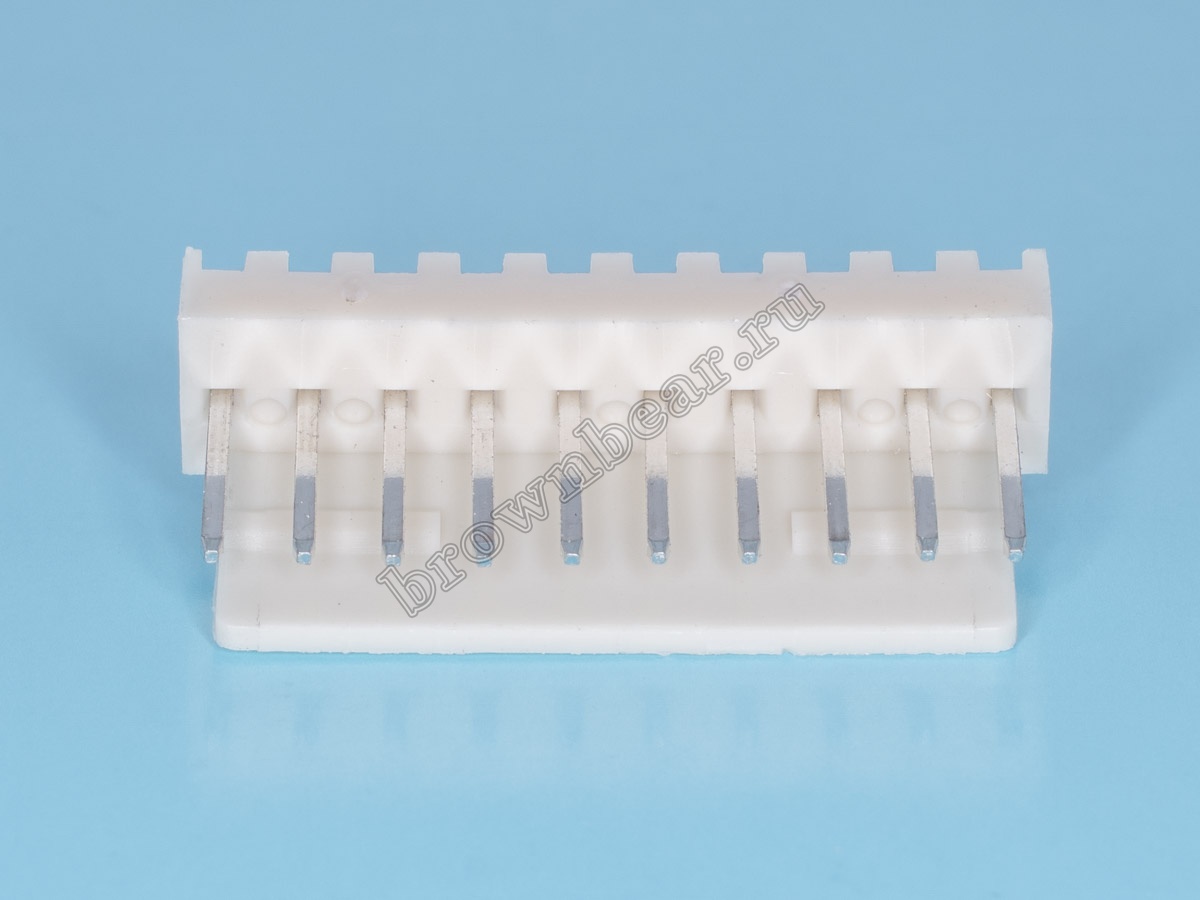

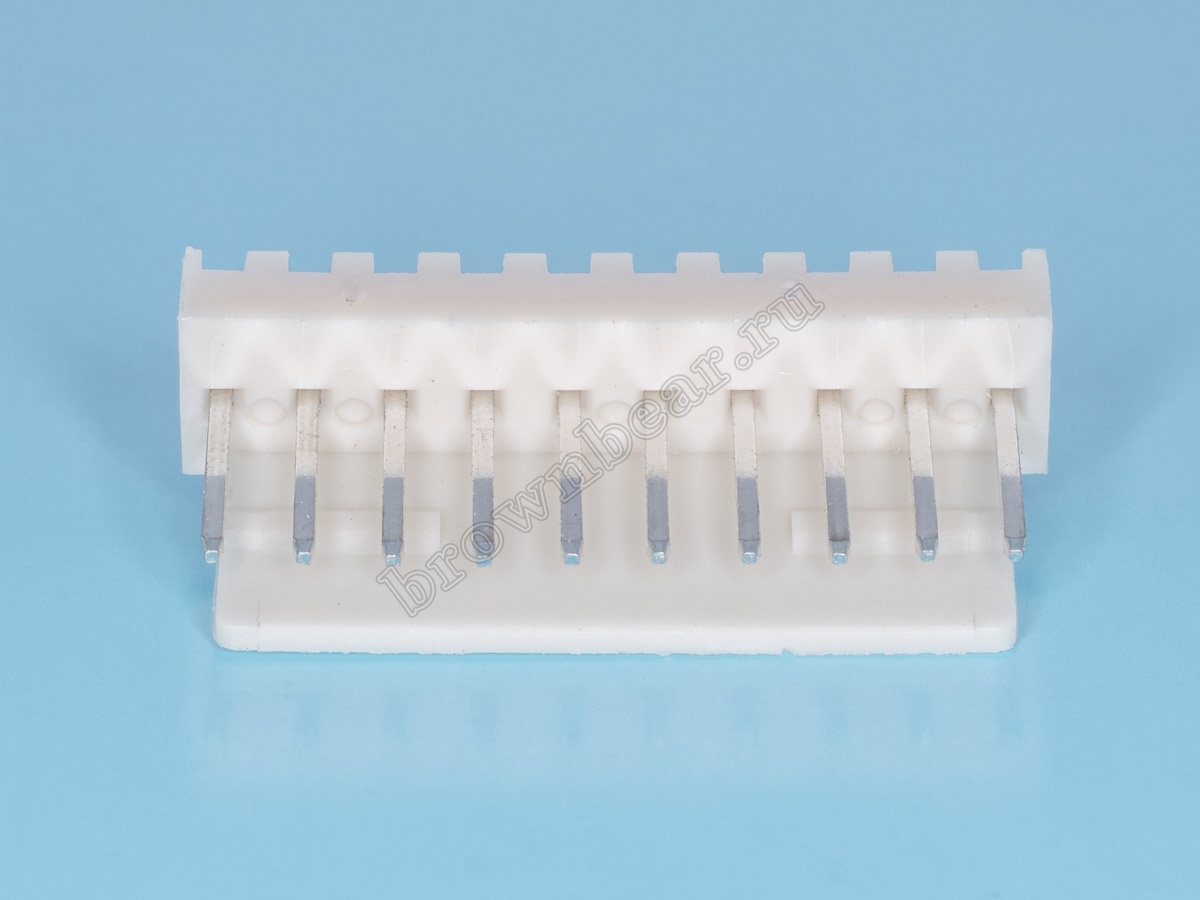

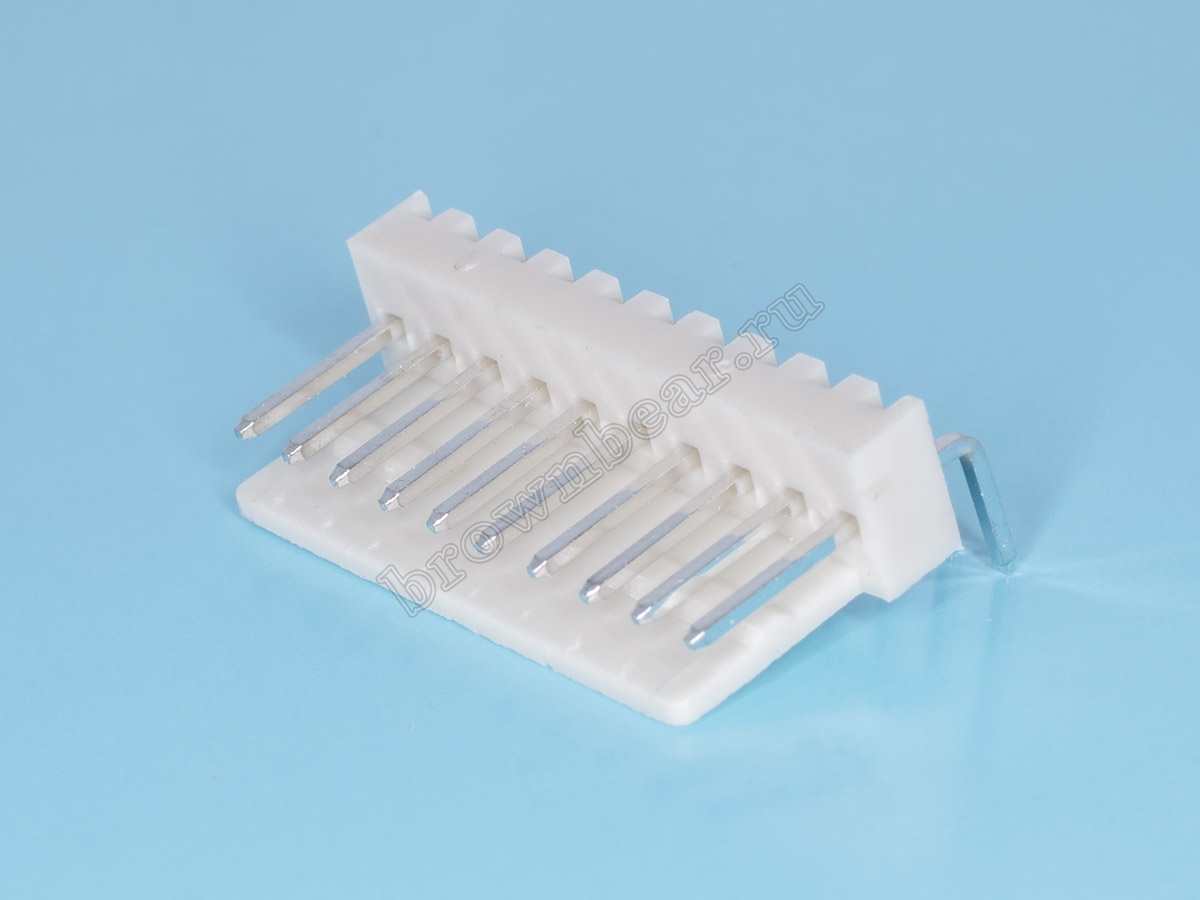

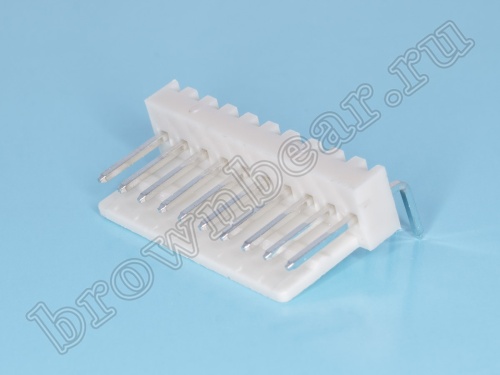

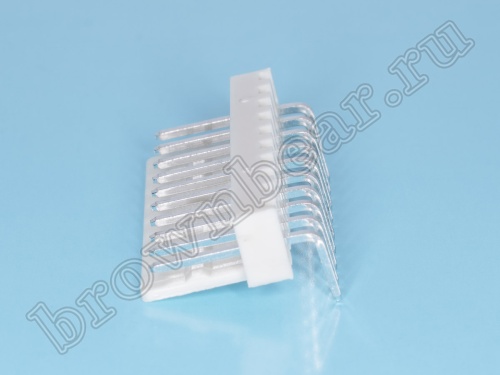

Разъём питания с шагом 2.54 мм, штекер 10 контактов, устанавливается на плату горизонтально.

Описание товара

Разъёмы низковольтного питания с шагом 2.54 мм, количеством контактов от 2 до 20, применяются для внутреннего соединения в компьютерной технике и радиоэлектронной аппаратуре, выдерживают напряжение до 250В и ток до 3А (АС/DC).
Образуют между собой соединение типа кабель-плата: гнездо HU монтируется на кабель, вилка WF устанавливается на плату.
Направляющие на корпусе кабельного разъёма защищают от неправильного подключения.
Контакты кабельной части монтируются на провод при помощи обжимного инструмента, а затем вставляются в корпус разъёма, фиксация в колодке осуществляется за счет специальных «язычков». Контакты поставляются в комплекте с разъёмами.

Характеристики

Страна Китай
Артикул товара WF-10R
Код 120-088
Разъём низковольтное питание
Установка на плату
Количество контактов 10
Шаг, мм 2.54
Тип исполнения прямой угол
Материал контактов бронза, покрытая оловом
Материал корпуса нейлон 66
Рабочий ток, А 1
Предельное напряжение, В 500 АС в течение 1 мин.
Рабочее напряжение, В 250
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0,03
Допустимые температуры от -25 до 80 °C
Вес, кг 0.001331

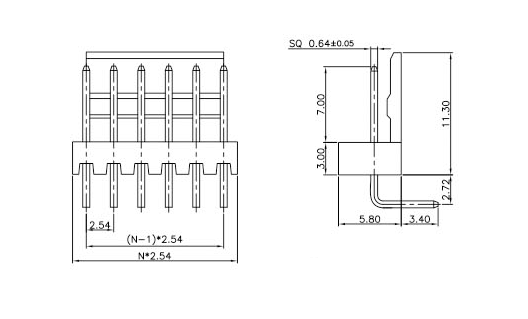

Схема изделия

Файлы

WF-R.png Схема изделия, 50.48 КБ
