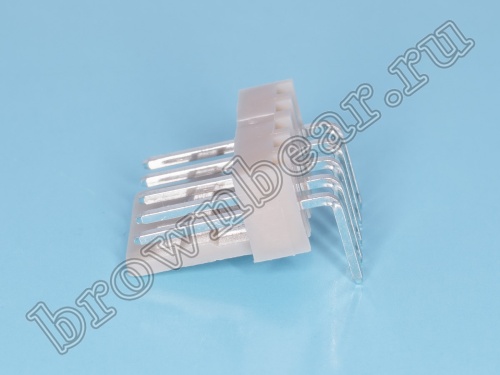

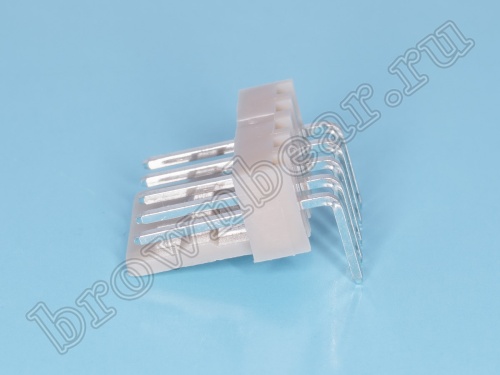

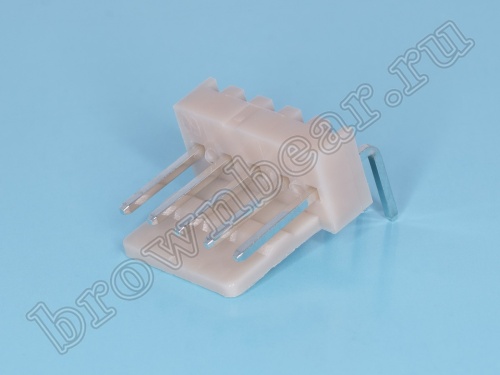

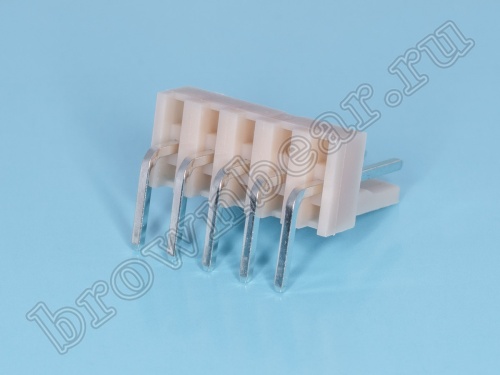

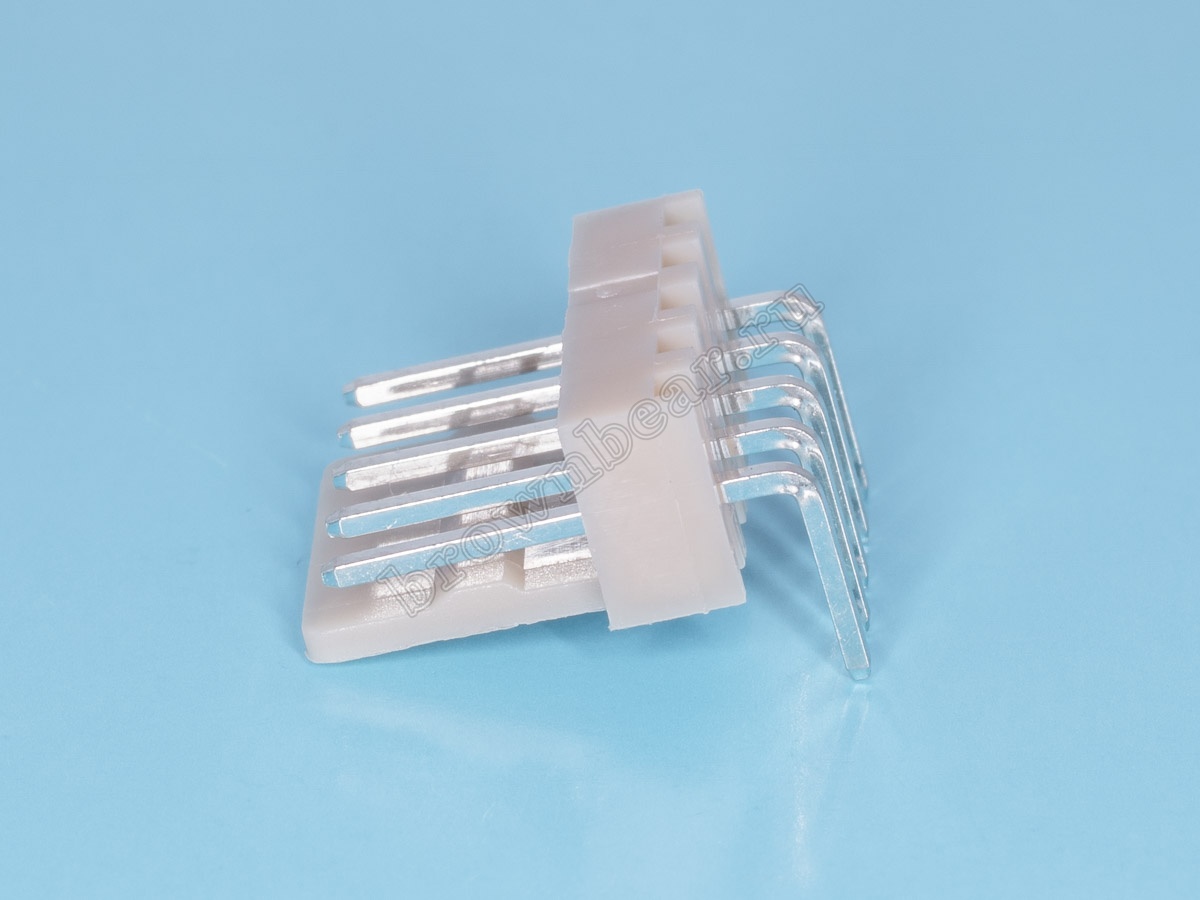

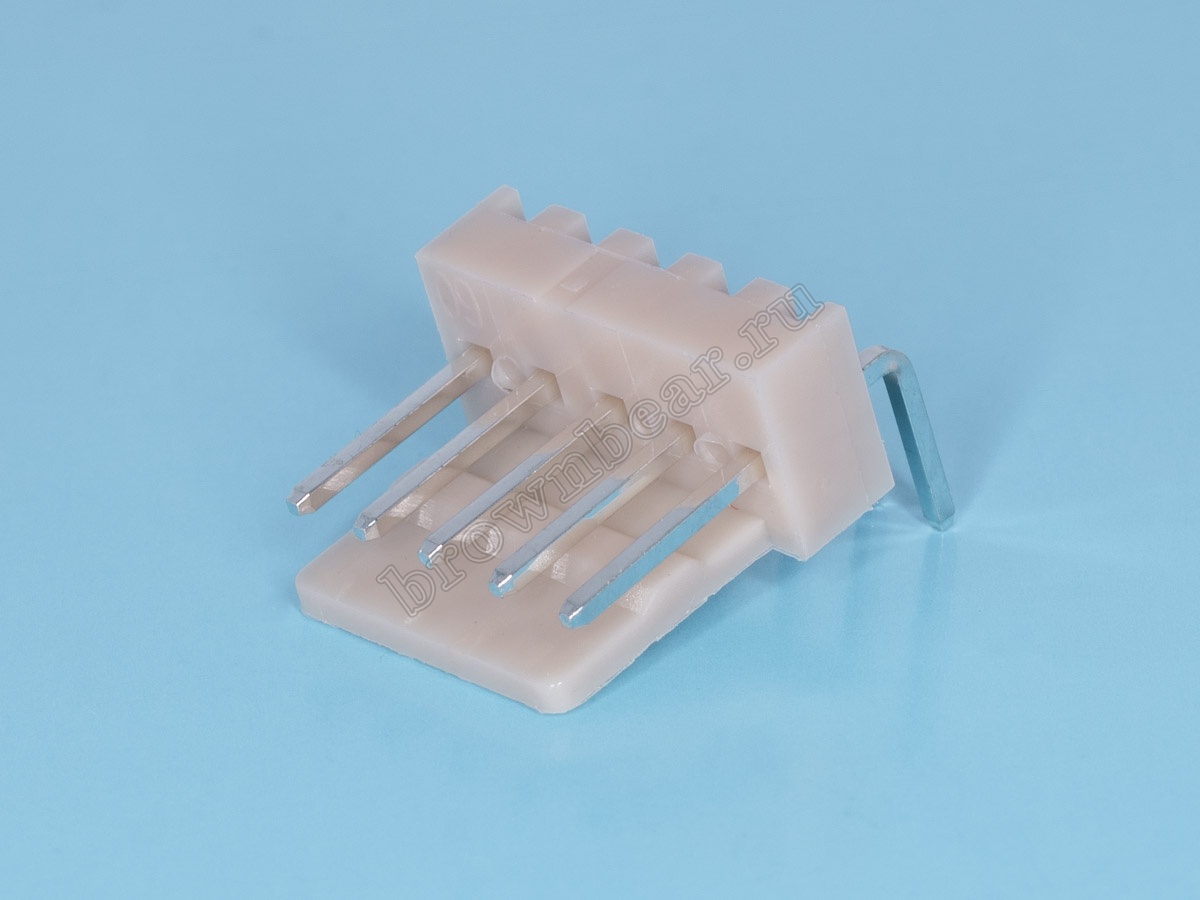

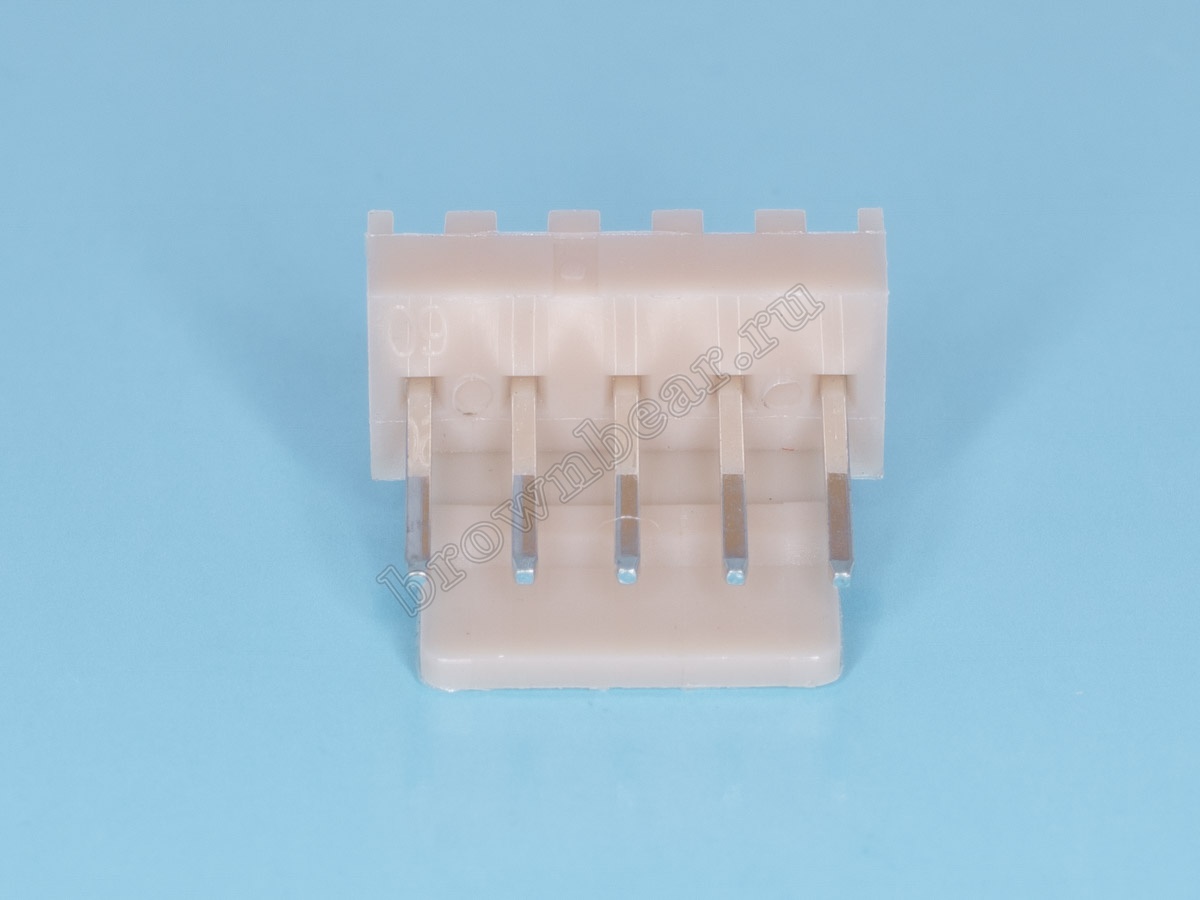

Разъем питания 5 контактов, вилка на плату, прямой угол, шаг 2,54мм WF-5R купить в Москве оптом или в розницу в интернет магазине «Бурый Медведь»

Пн-Пт: с 10:00 до 18:00
Сб, Вс: выходной

0
0
0 В корзине пока пусто
Характеристики:
Страна
Тайвань (Китай)
Артикул товара
WF-5R
Код
120-086
Количество контактов
5
Шаг, мм
2.54
Материал контактов
бронза, покрытая оловом
Материал изолятора
нейлон-66, усиленный стекловолокном UL94 V-0

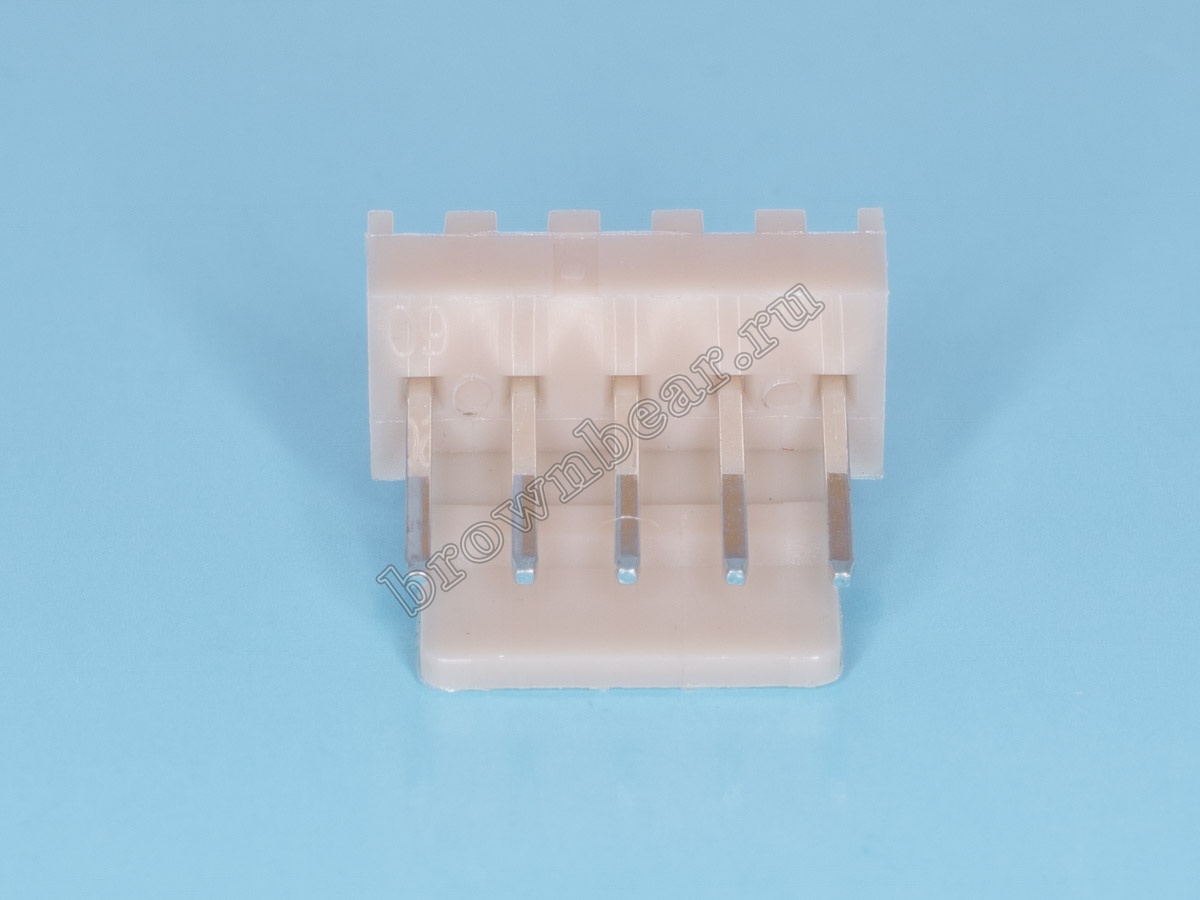

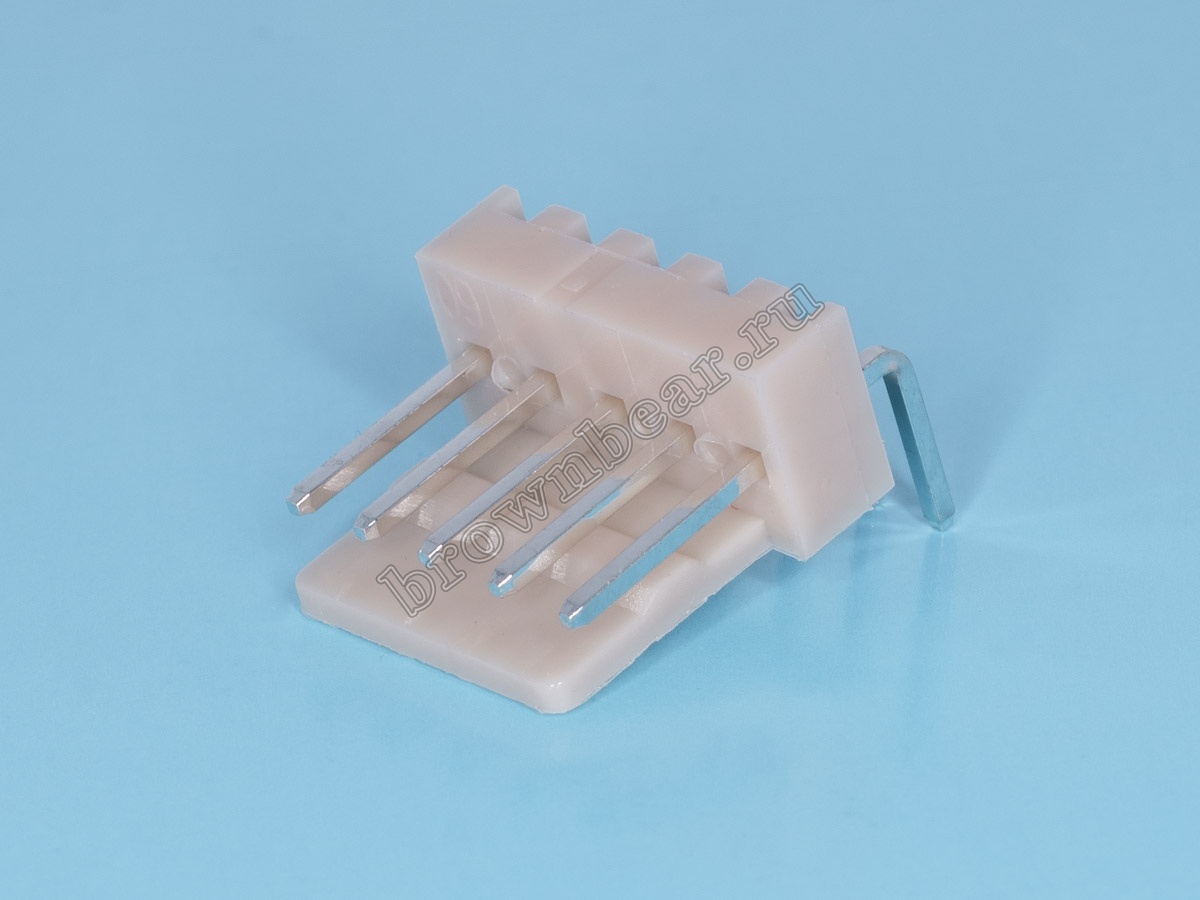

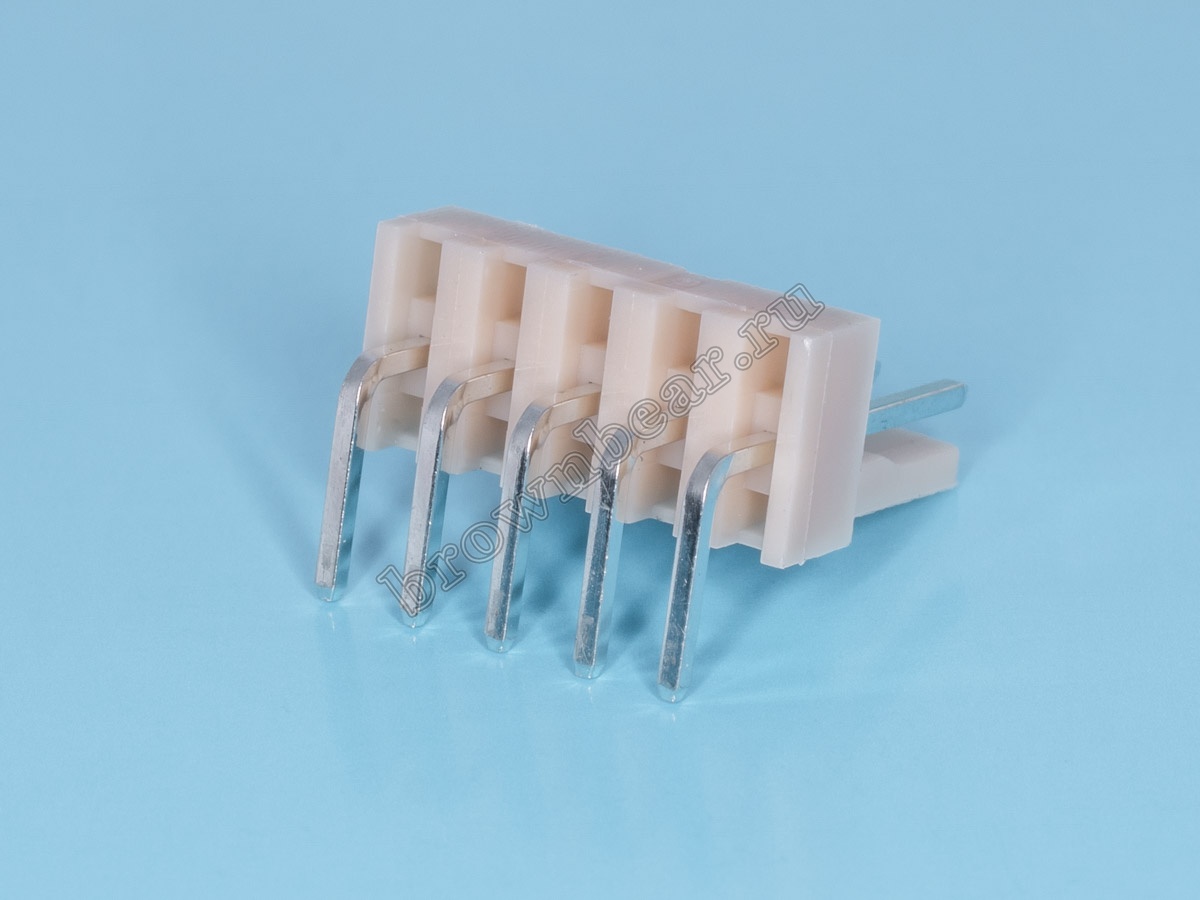

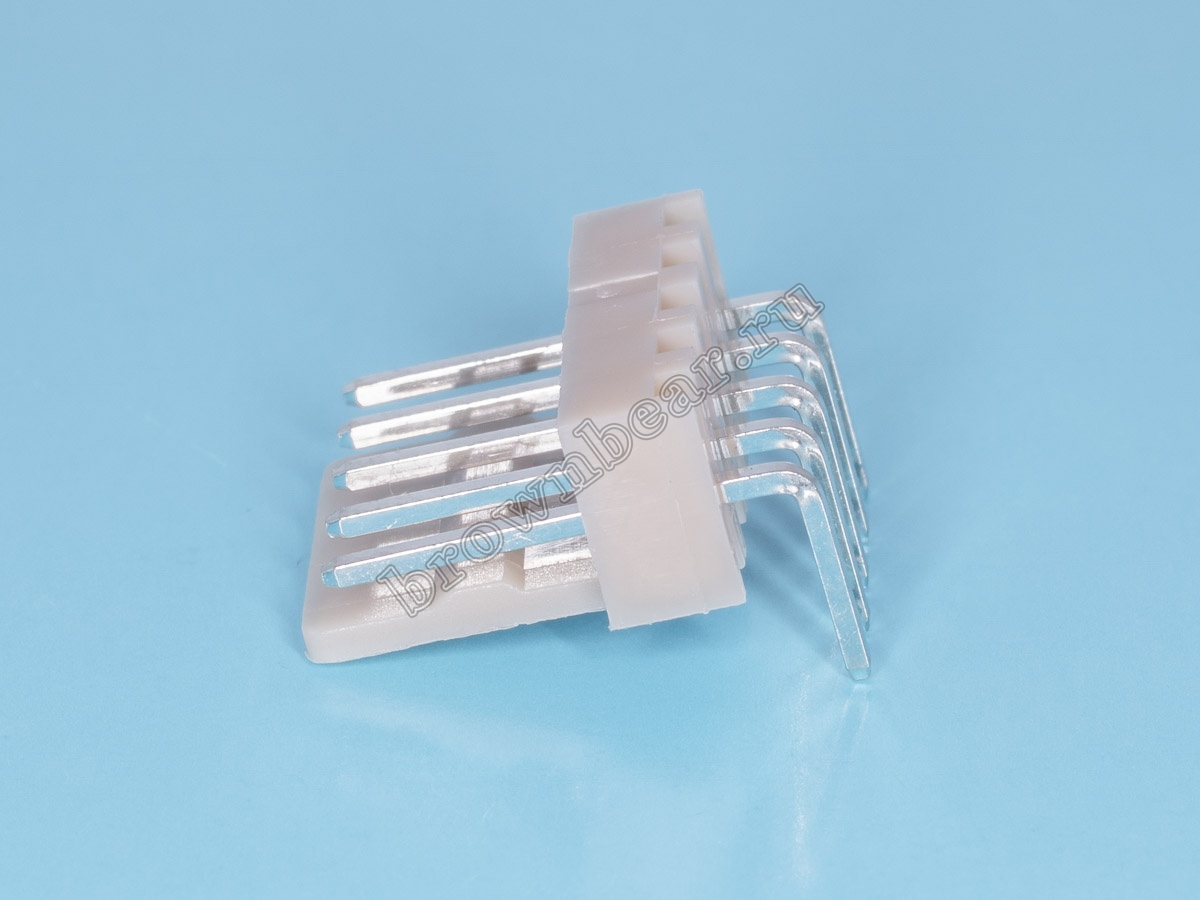

Разъём питания с шагом 2.54 мм, штекер 5 контактов устанавливается на плату горизонтально.

Описание товара

Разъёмы низковольтного питания с шагом 2.54 мм, количеством контактов от 2 до 20, применяются для внутреннего соединения в компьютерной технике и радиоэлектронной аппаратуре, выдерживают напряжение до 250В и ток до 3А (АС/DC).
Образуют между собой соединение типа кабель-плата: гнездо HU монтируется на кабель, вилка WF устанавливается на плату.
Направляющие на корпусе кабельного разъёма защищают от неправильного подключения.
Контакты кабельной части монтируются на провод при помощи обжимного инструмента, а затем вставляются в корпус разъёма, фиксация в колодке осуществляется за счет специальных «язычков». Контакты поставляются в комплекте с разъёмами.

Характеристики

Страна Тайвань (Китай)
Артикул товара WF-5R
Код 120-086
Разъём низковольтное питание
Тип контактов вилка
Установка на плату
Количество контактов 5
Шаг, мм 2.54
Тип исполнения прямой угол
Материал контактов бронза, покрытая оловом
Материал изолятора нейлон-66, усиленный стекловолокном UL94 V-0
Рабочий ток, А 1
Предельное напряжение, В 500 АС в течение 1 мин.
Рабочее напряжение, В 250
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.03
Допустимые температуры от -25 до 80 °C
Вес, кг 0.000682

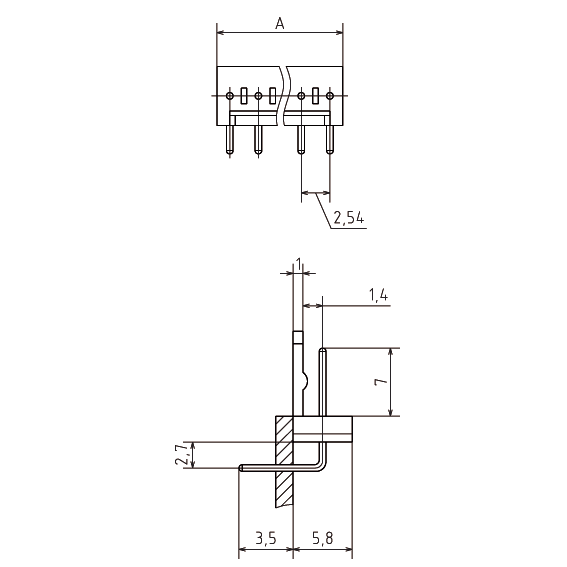

Схема изделия

Размеры А, мм
WF-5 12.7

Файлы

q5gq1c3smxfho6sa4tbpu7wn671ikggw.png Схема изделия, 5.24 КБ
Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
14.60 руб от 1 шт
12.40 руб от 100 шт
11.20 руб от 1000 шт
Нет в наличии. Запросить
