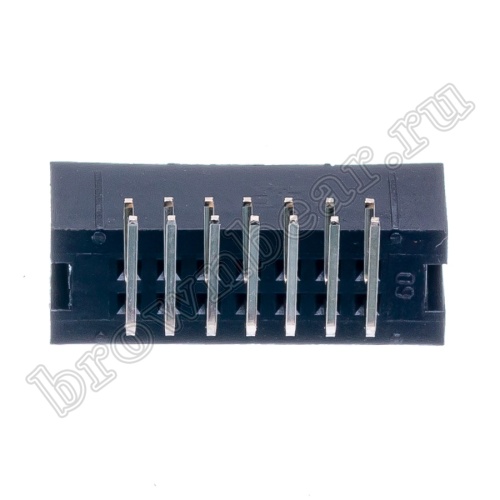

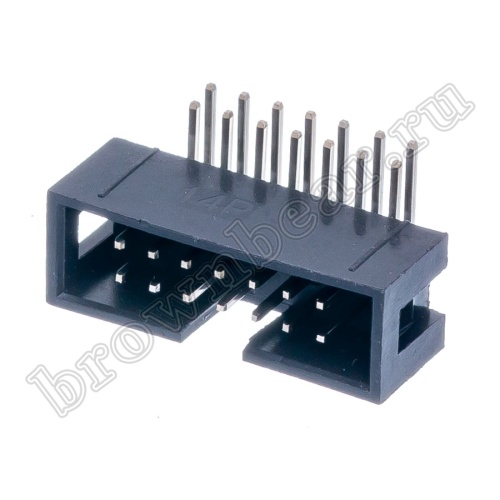

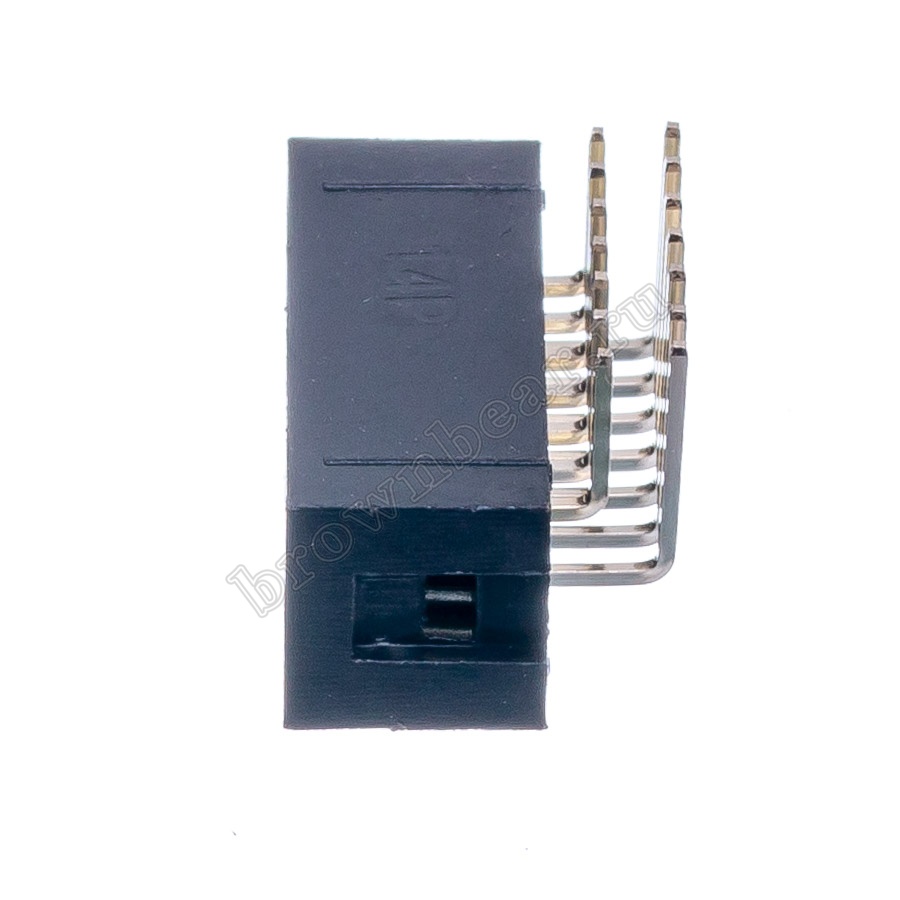

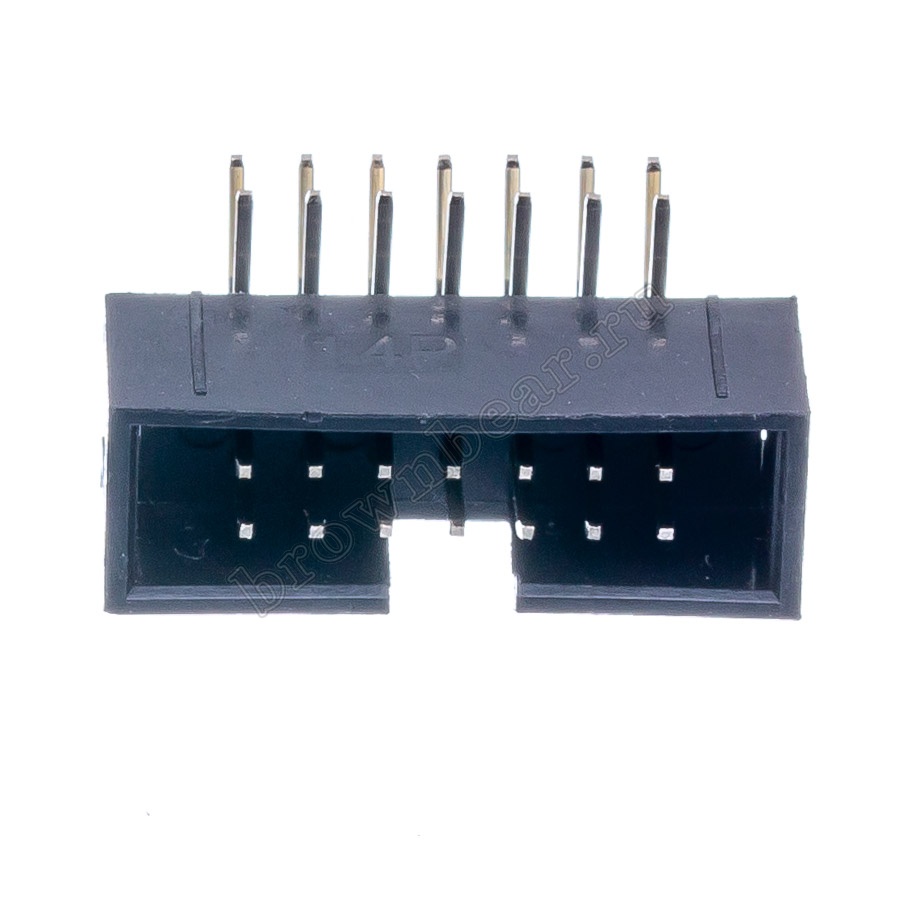

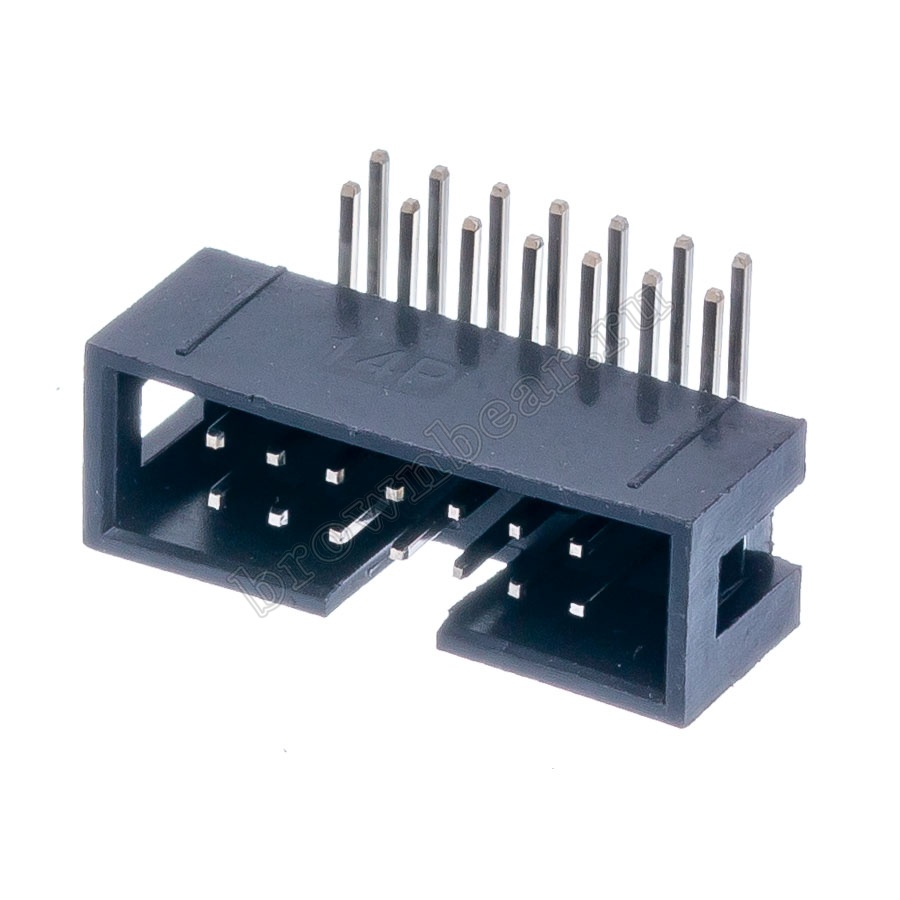

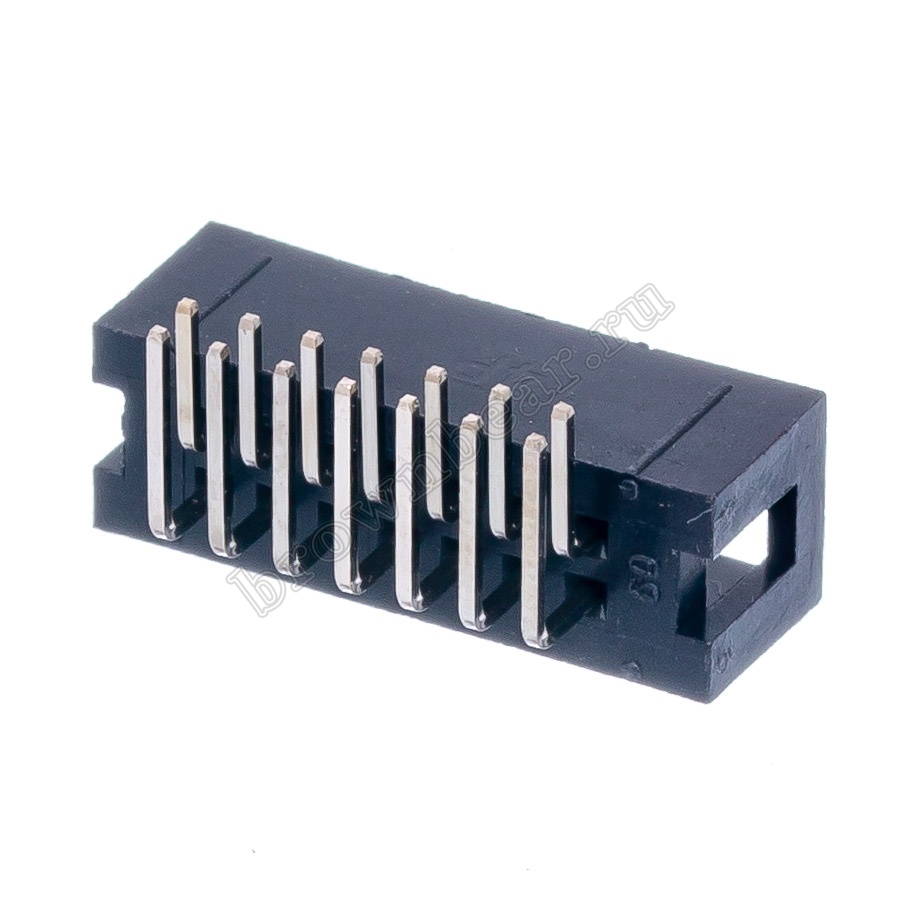

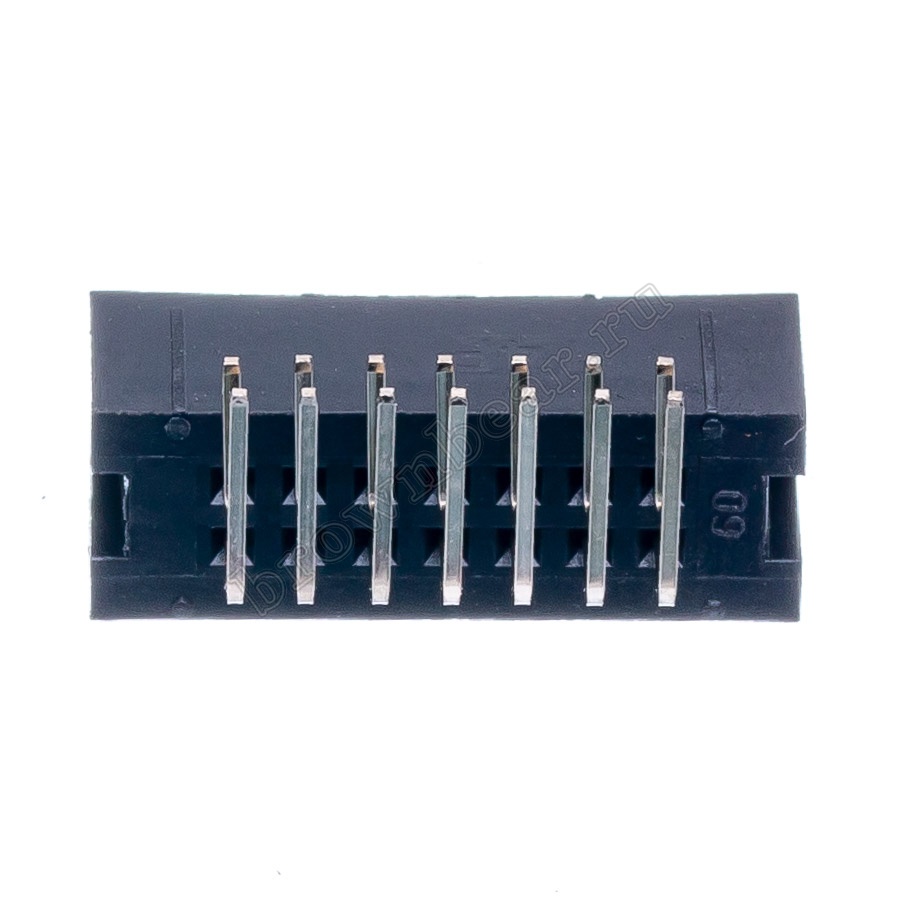

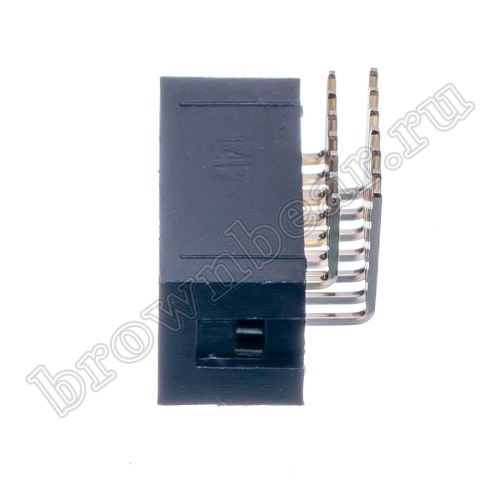

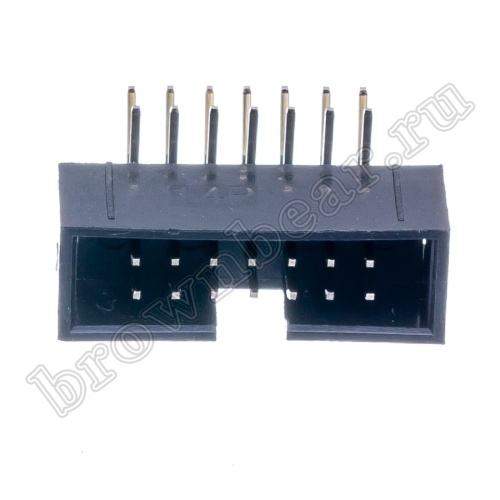

Разъем IDC 2х7 вилка на плату, шаг 2.54мм, прямой угол BH-14R купить в интернет-магазине «Бурый Медведь»

Пн-Пт: с 10:00 до 18:00
Сб, Вс: выходной

0
0
0 В корзине пока пусто
Характеристики:
Страна
Тайвань (Китай)
Артикул товара
BH-14R
Код
090-039
Количество контактов
14
Шаг, мм
2.54
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

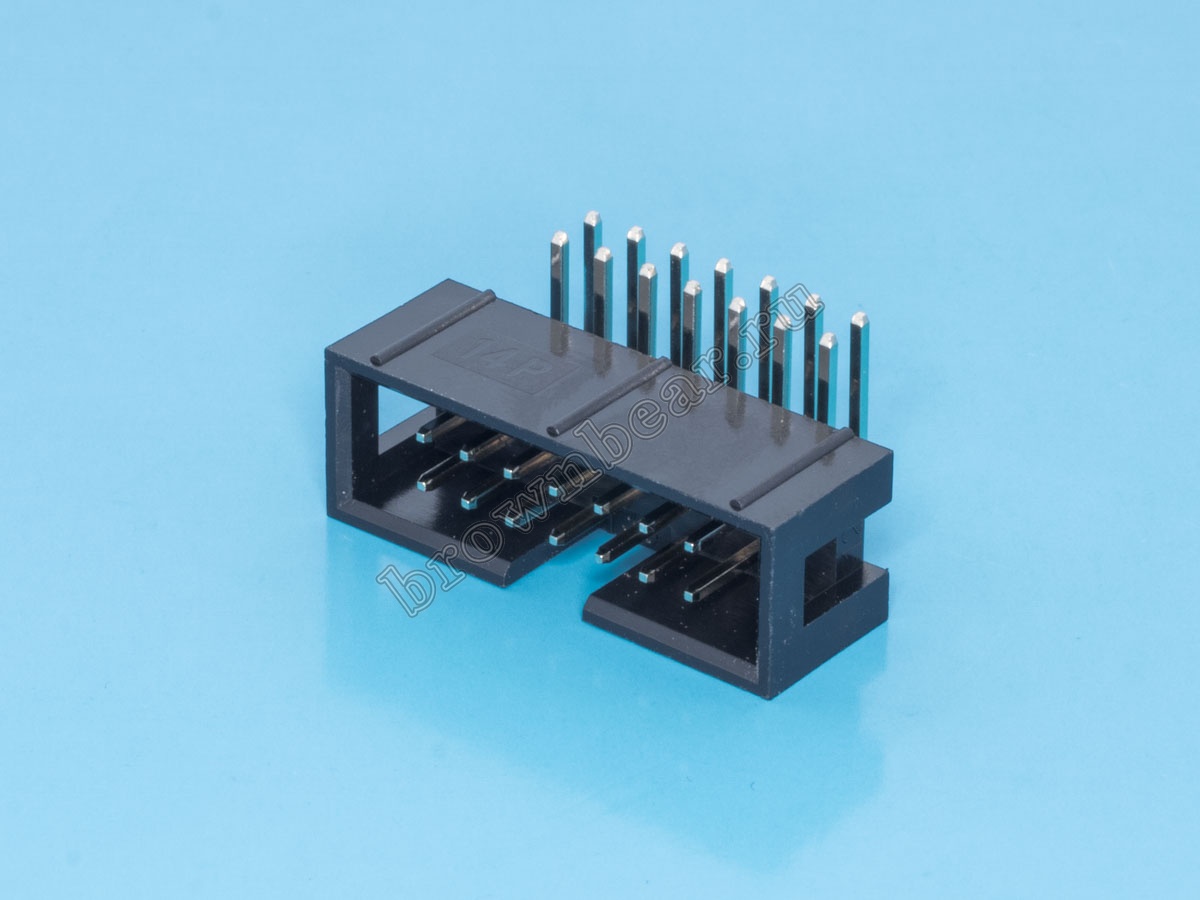

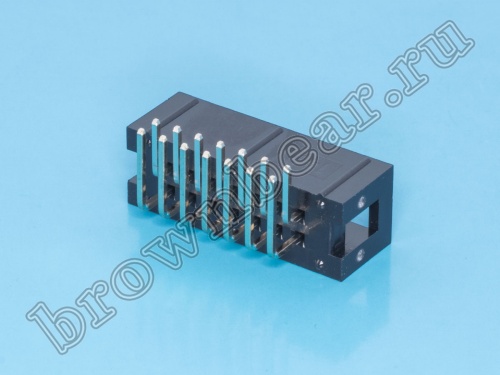

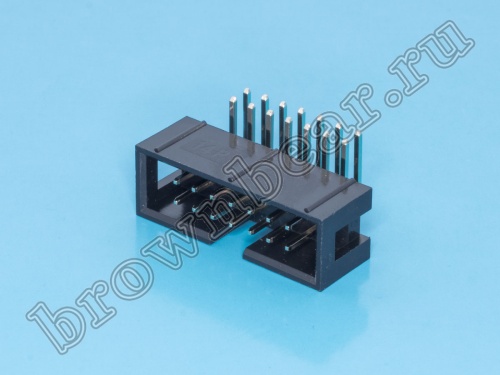

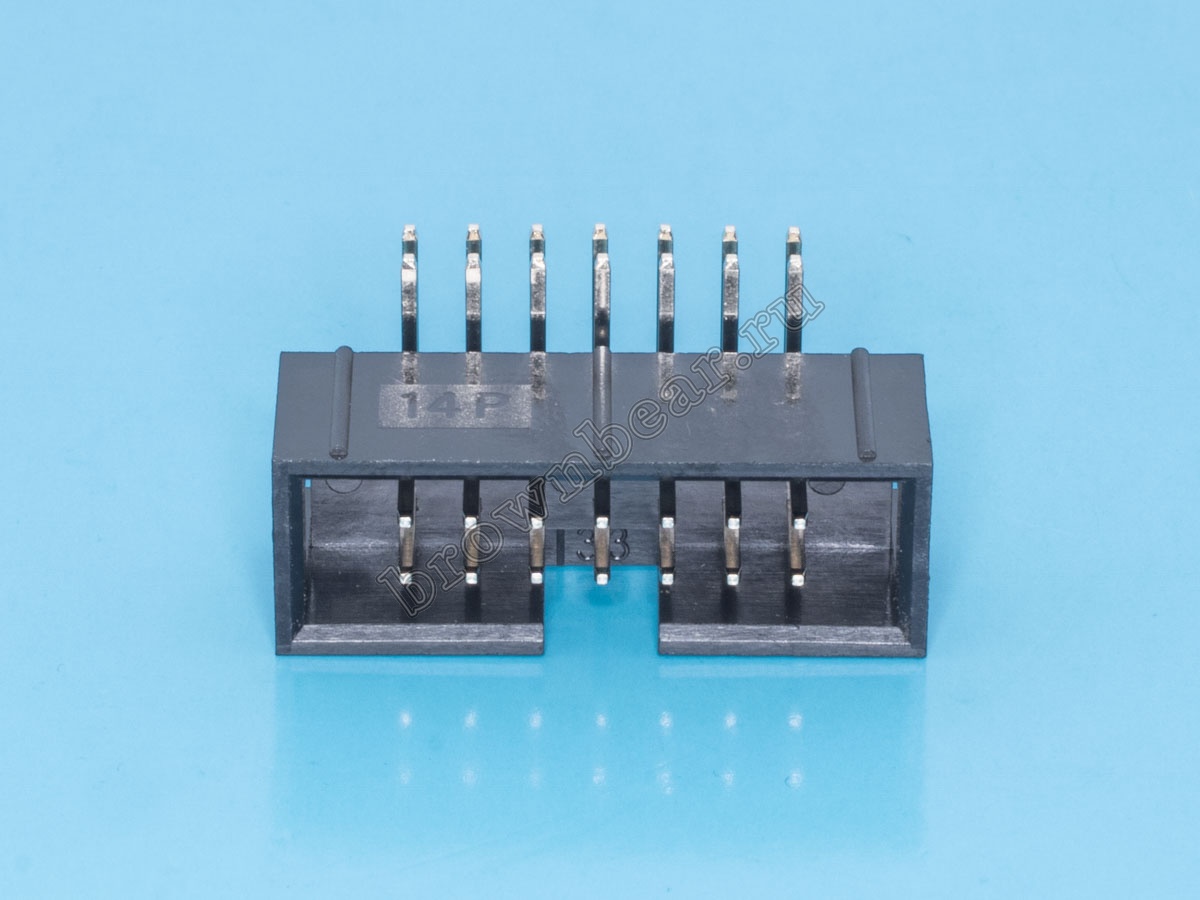

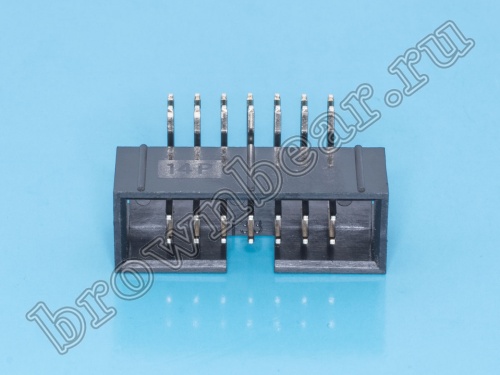

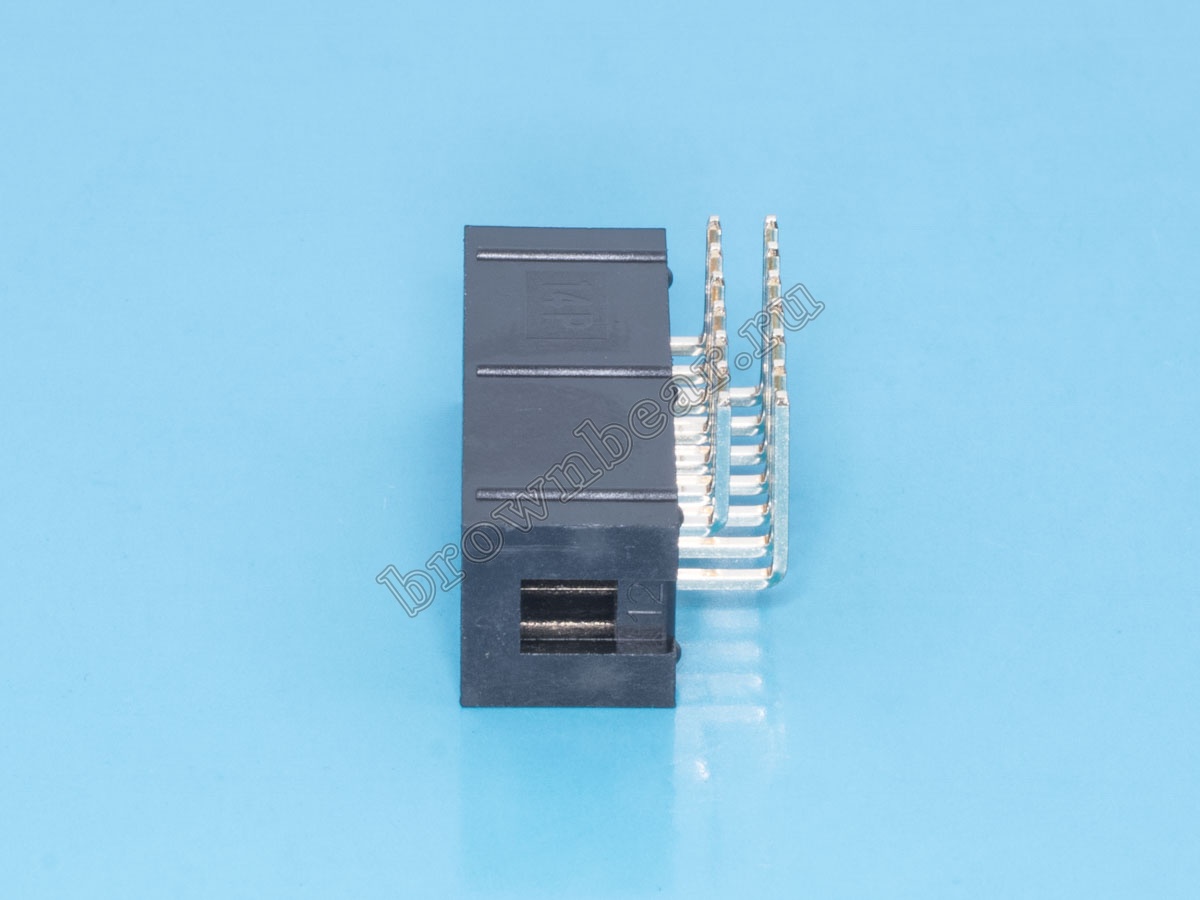

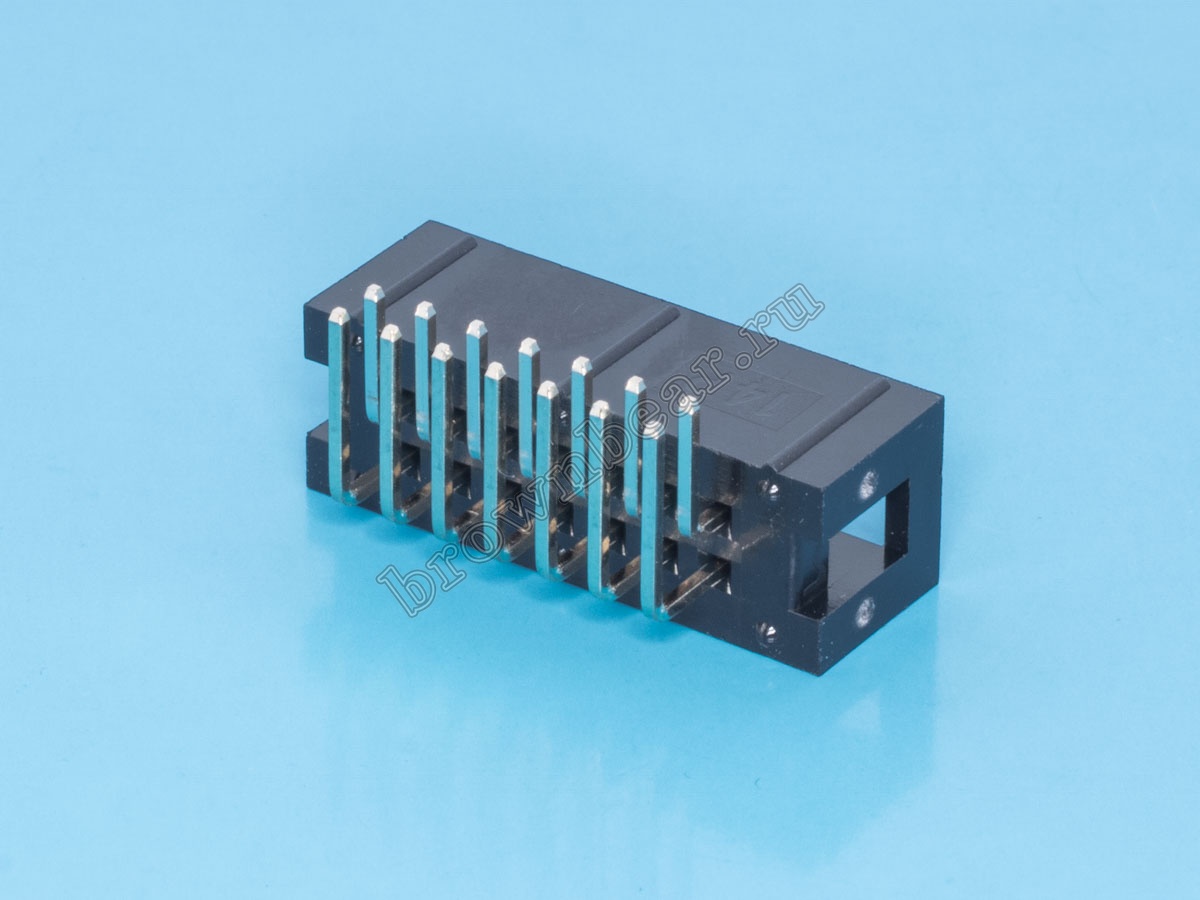

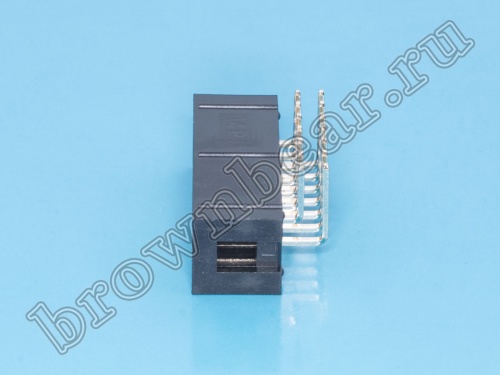

Ответная часть к разъёму IDC, штекер 14 контактов с шагом 2.54 мм, горизонтально устанавливается на плату.

Описание товара

Многоконтактные разъёмы IDC используются для внутриблочных соединений, в бытовых и промышленных устройствах низкого напряжения, устанавливаются на шлейф с сечением 24-30 AWG, с шагом 0.635мм,1.0мм, 1.27мм и 2.54мм, с числом проводников от 6 до 80. При зажиме шлейфа между контактами разъёма и планкой, ножи контактов прорезают изоляцию проводника, тем самым создавая надёжное соединение. Такой монтаж не требует предварительного снятия изоляции, что значительно экономит время. Для промышленного монтажа разъёмов IDC рекомендуется использовать специальный инструмент.
Ответные части к разъёму IDC для установки на плату - вилки BH с шагом 1.27, 2.0, 2.54 и числом контактов от 10 до 80, а также вилки на плату SCM - аналог разъёмов BH, с защёлками по бокам для фиксации с разъёмом IDC.

Характеристики

Страна Тайвань (Китай)
Артикул товара BH-14R
Код 090-039
Разъём IDC
Тип контактов вилка
Установка на плату
Тип используемого кабеля шлейф
Количество контактов 14
Шаг, мм 2.54
Тип исполнения прямой угол
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом поверх никеля
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 3
Рабочее напряжение, В 1000 в течение 1 мин.
Сопротивление изолятора (не менее МОм) 5000
Сопротивление контакта (не более Ом) 0.02
Допустимые температуры от -25 до 80 °C
Вес, кг 0.002365
Артикулы изделия ВН14 R
Альтернативные названия IDC-14MR. DS1013-14R.BH14R

Схема изделия

Размер   A  B  C
   мм 25.40 23.10 15.24



Файлы

d1206.png Схема изделия, 5.54 КБ
