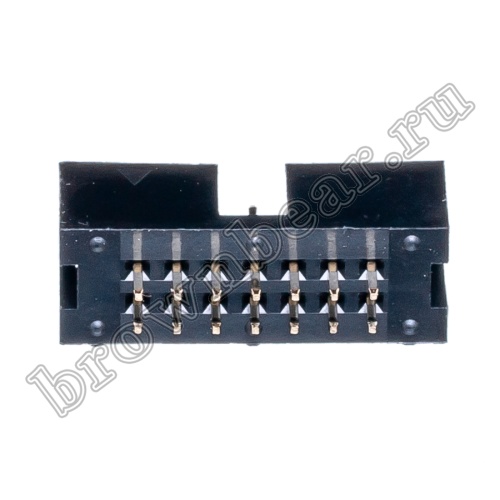

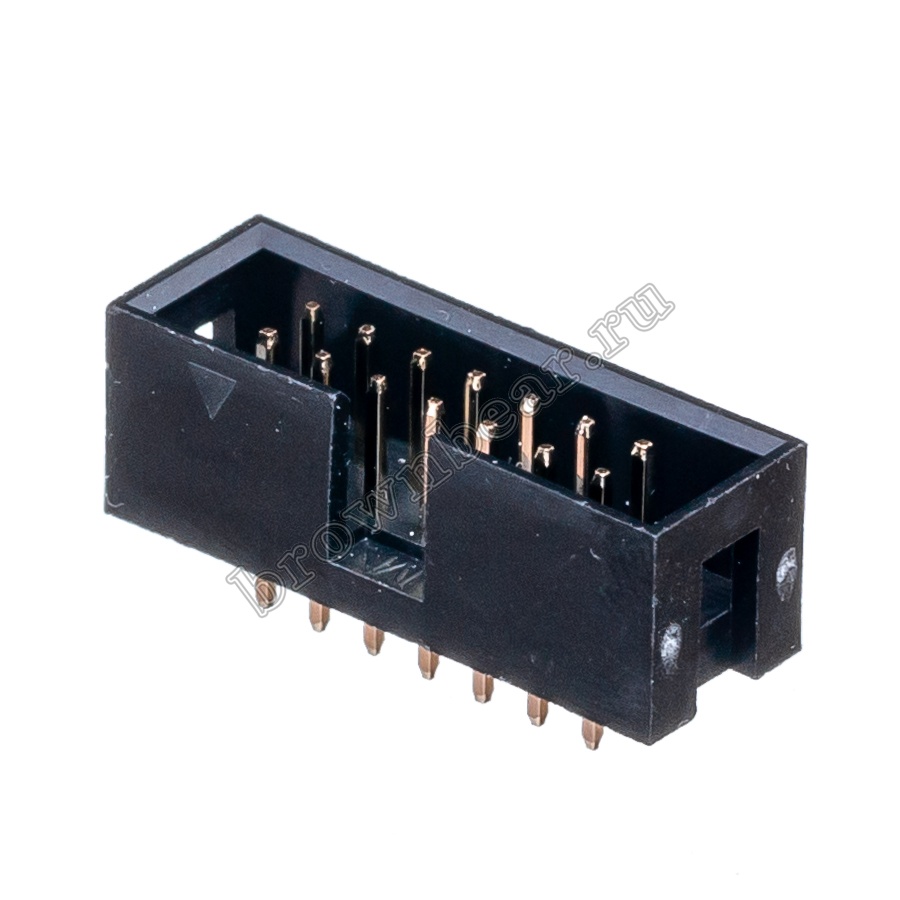

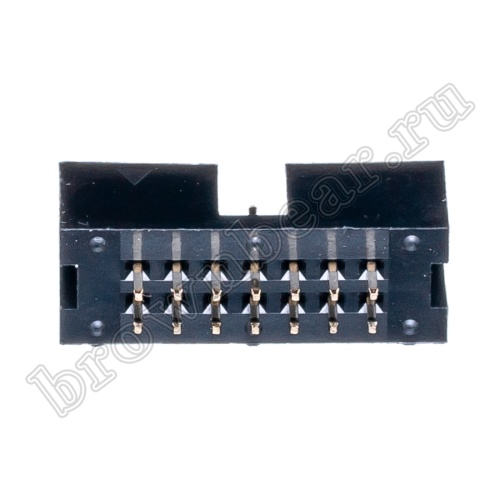

Разъем IDC 2х7 вилка на плату, шаг 2.54мм BH-14 купить в интернет-магазине «Бурый Медведь»

Пн-Пт: с 10:00 до 18:00
Сб, Вс: выходной

0
0
0 В корзине пока пусто
Характеристики:
Страна
Тайвань (Китай)
Артикул товара
BH-14
Код
090-021
Количество контактов
14
Шаг, мм
2.54
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

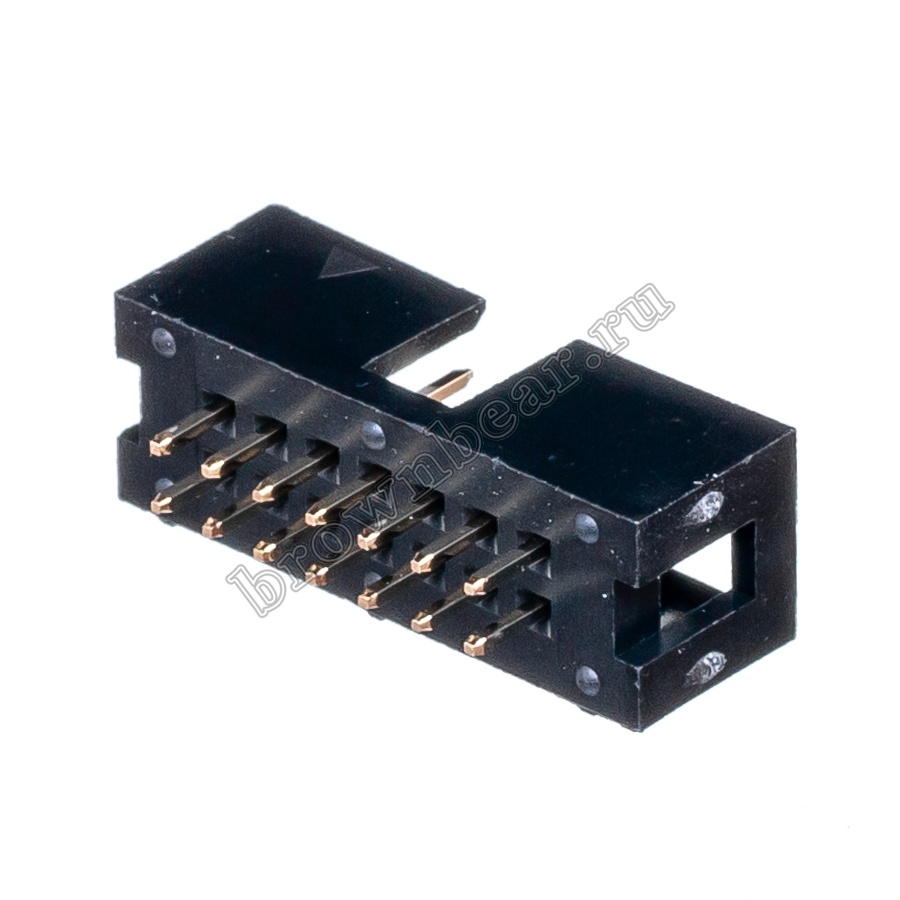

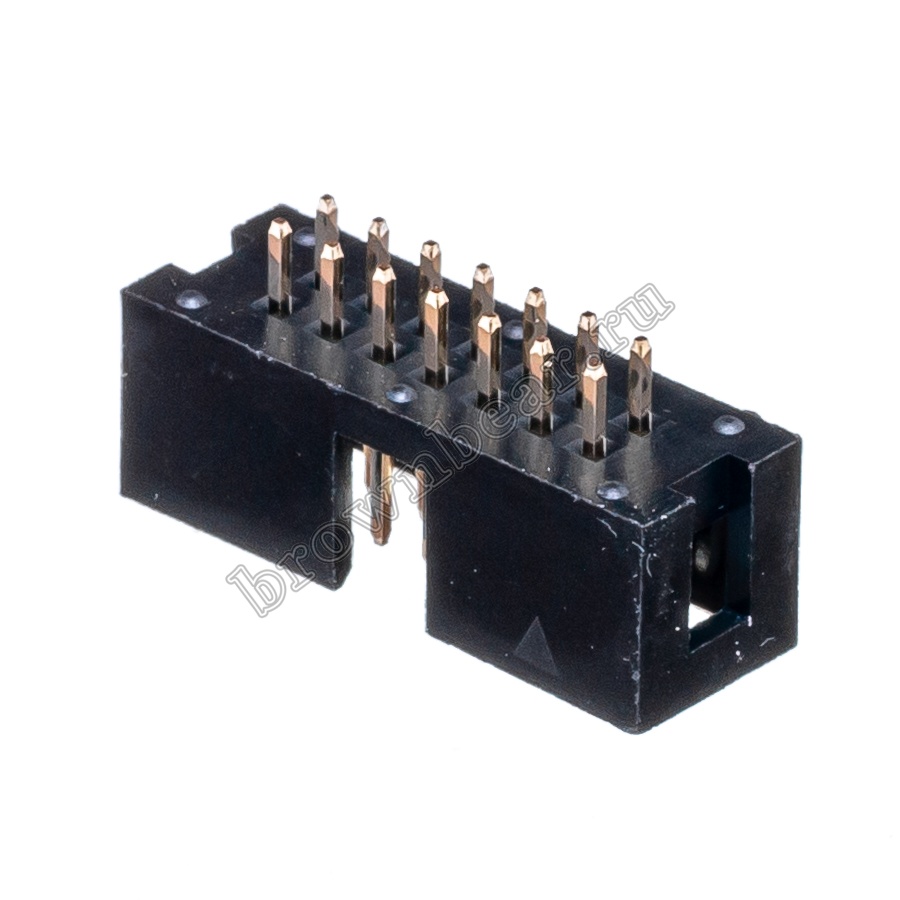

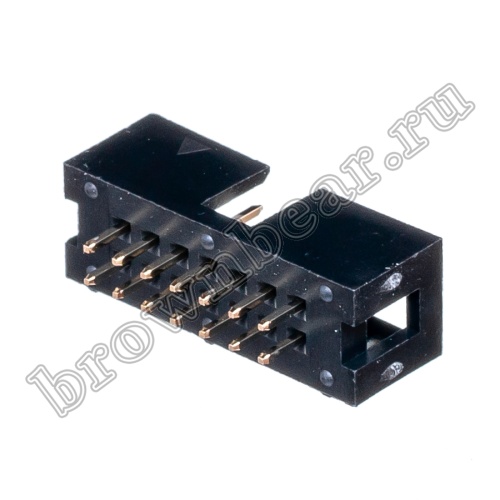

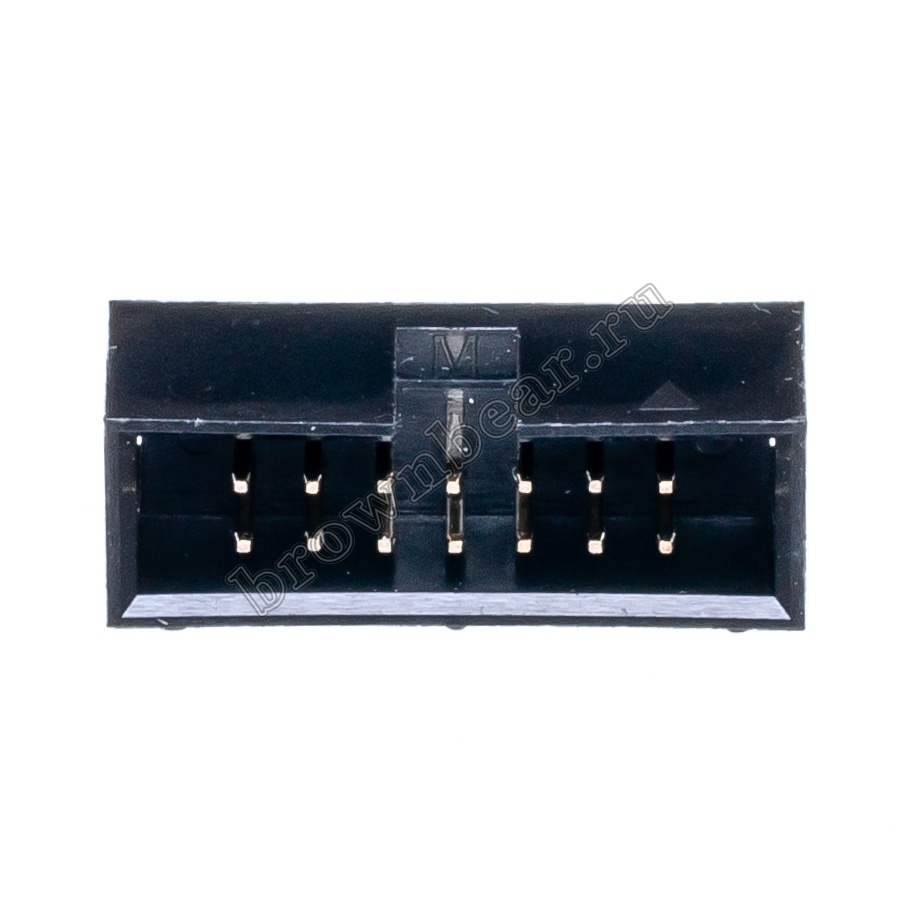

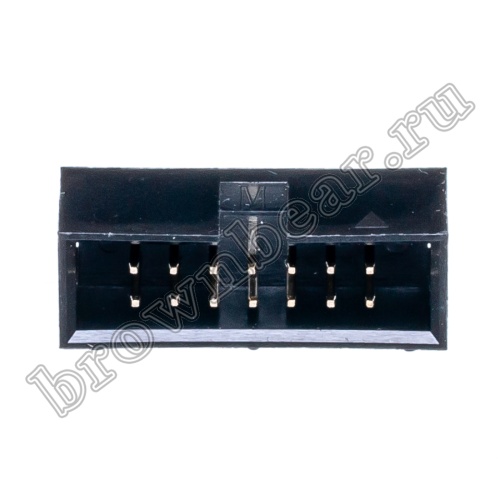

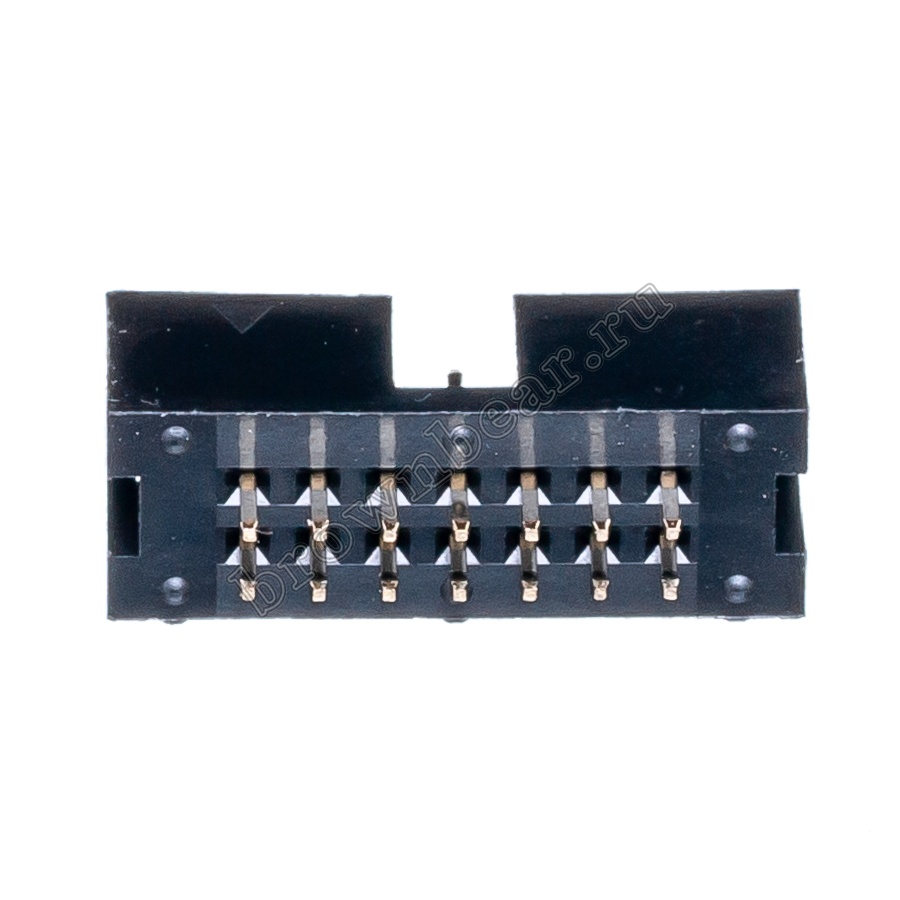

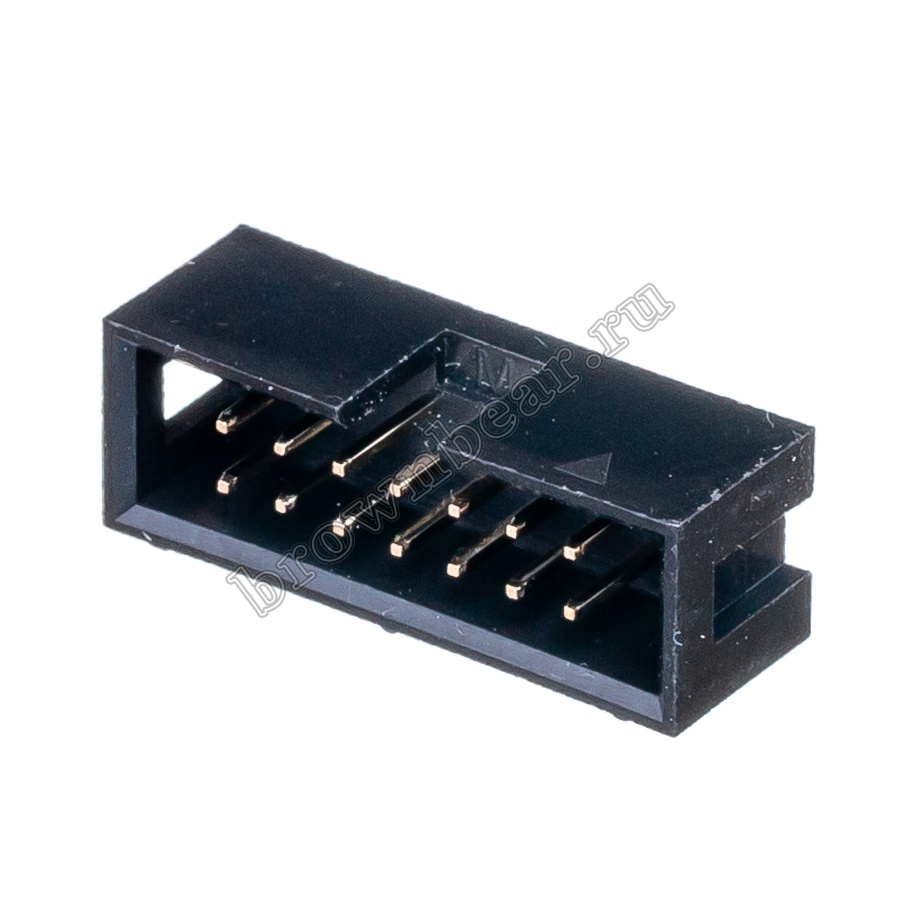

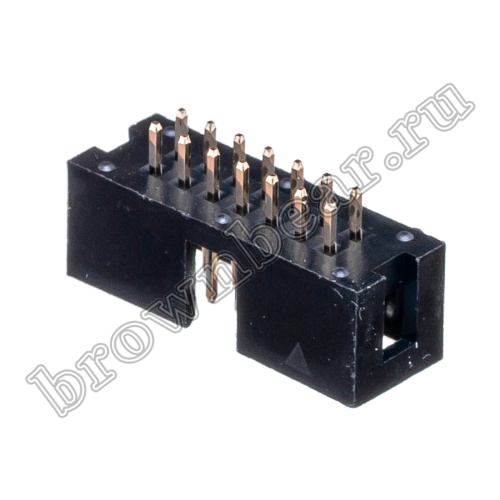

Ответная часть к разъёму IDC, штекер 14 контактов с шагом 2.54 мм, вертикально устанавливается на плату.

Описание товара

Многоконтактные разъёмы IDC используются для внутриблочных соединений, в бытовых и промышленных устройствах низкого напряжения, устанавливаются на шлейф с сечением 24-30 AWG, с шагом 0.635мм,1.0мм, 1.27мм и 2.54мм, с числом проводников от 6 до 80. При зажиме шлейфа между контактами разъёма и планкой, ножи контактов прорезают изоляцию проводника, тем самым создавая надёжное соединение. Такой монтаж не требует предварительного снятия изоляции, что значительно экономит время. Для промышленного монтажа разъёмов IDC рекомендуется использовать специальный инструмент.
Ответные части к разъёму IDC для установки на плату - вилки BH с шагом 1.27, 2.0, 2.54 и числом контактов от 10 до 80, а также вилки на плату SCM - аналог разъёмов BH, с защёлками по бокам для фиксации с разъёмом IDC.

Характеристики

Страна Тайвань (Китай)
Артикул товара BH-14
Код 090-021
Разъём IDC
Тип контактов вилка
Установка на плату
Количество контактов 14
Шаг, мм 2.54
Тип исполнения прямой
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом поверх никеля
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 3
Предельное напряжение, В 1000 АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.02
Допустимые температуры от -25 до 80 °C
Вес, кг 0.002002
Артикулы изделия IDC-14M IDC-14MS DS1013-14S KLS1-202-14-S

Схема изделия

Размер
 A   B   C
   мм  25.40 23.10 15.24

Файлы

bm80vekkt49tj18j021kax2xbl3s2esb.png Схема изделия, 5.54 КБ
