Характеристики:
Страна
Тайвань (Китай)
Артикул товара
IDC2-10
Код
090-174
Количество контактов
10
Шаг, мм
2
Материал контактов
фосф. бронза, зона контакта покрыта золотом
Материал корпуса
термопластик, усиленный стекловолокном, UL94 V-0

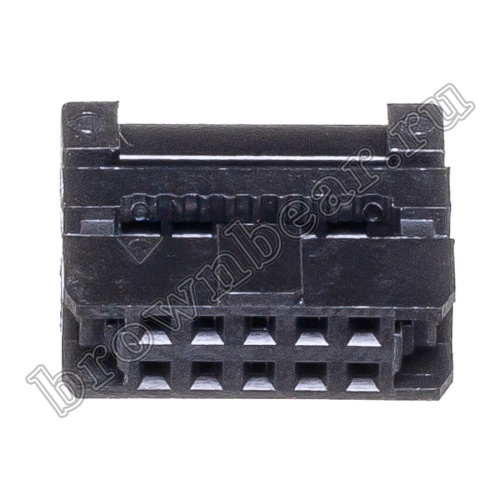

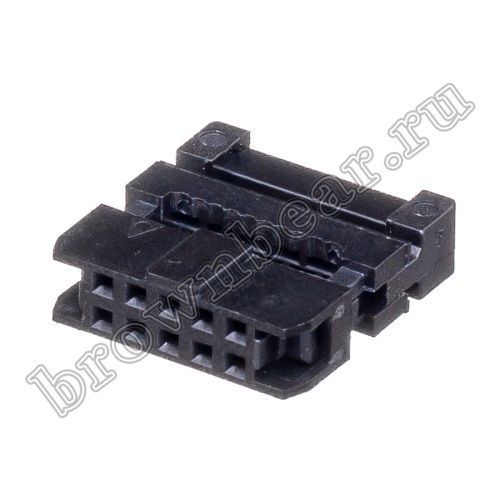

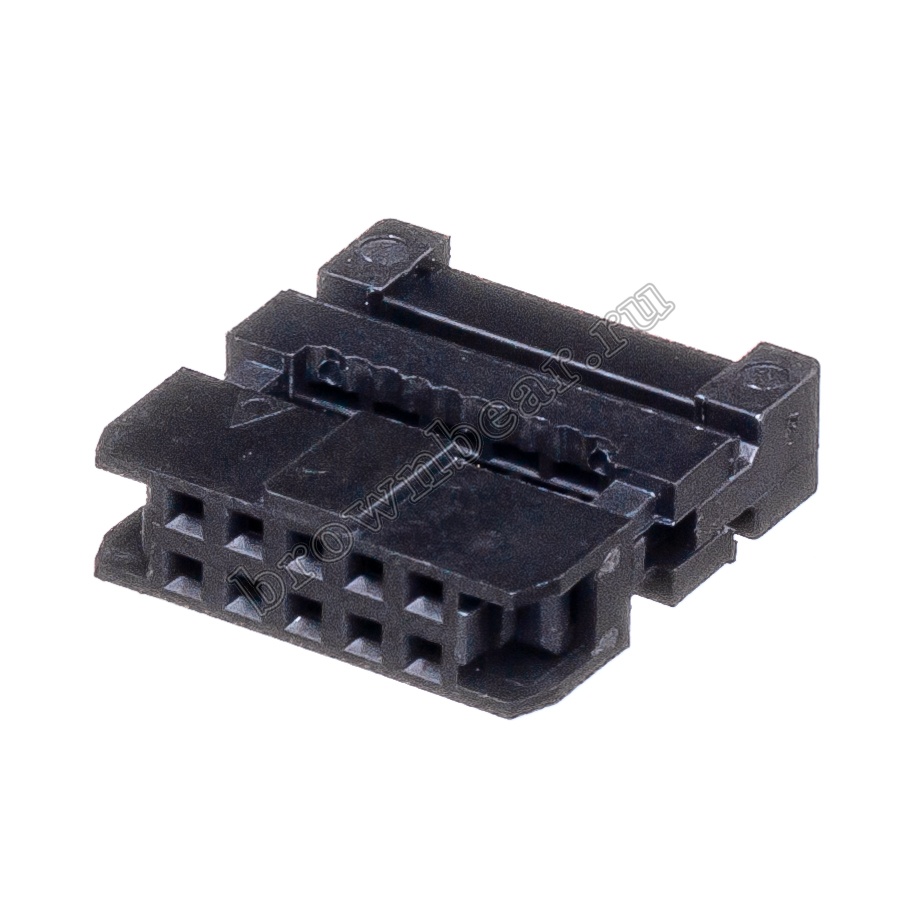

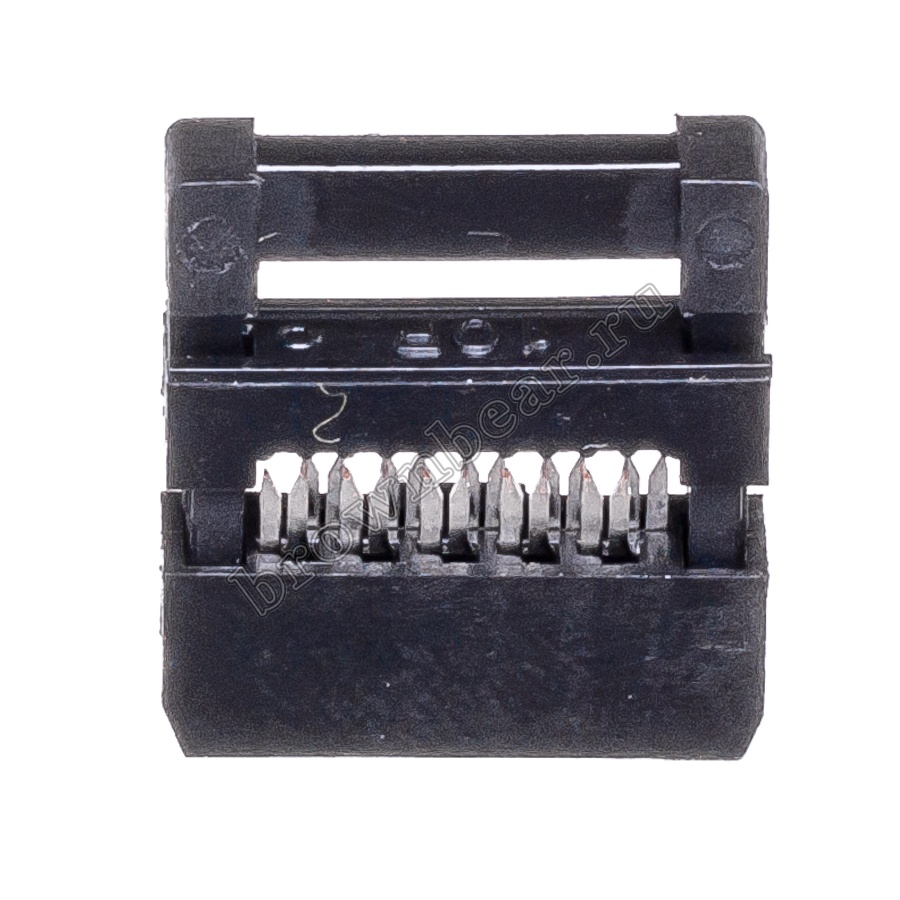

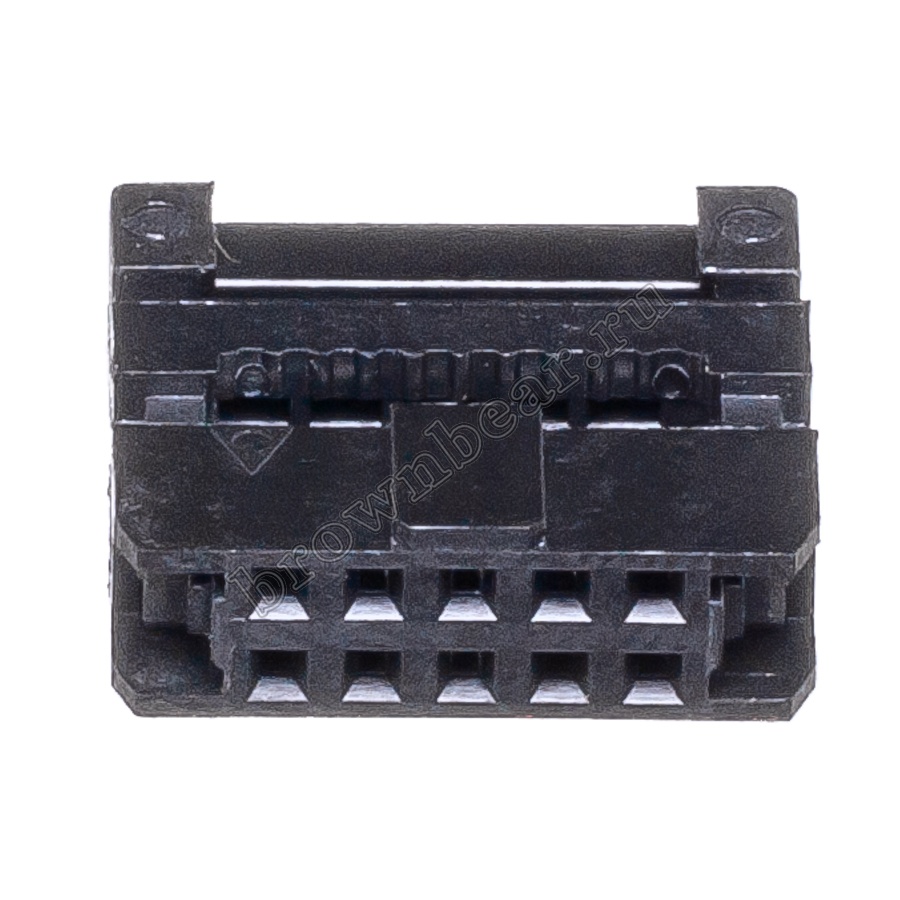

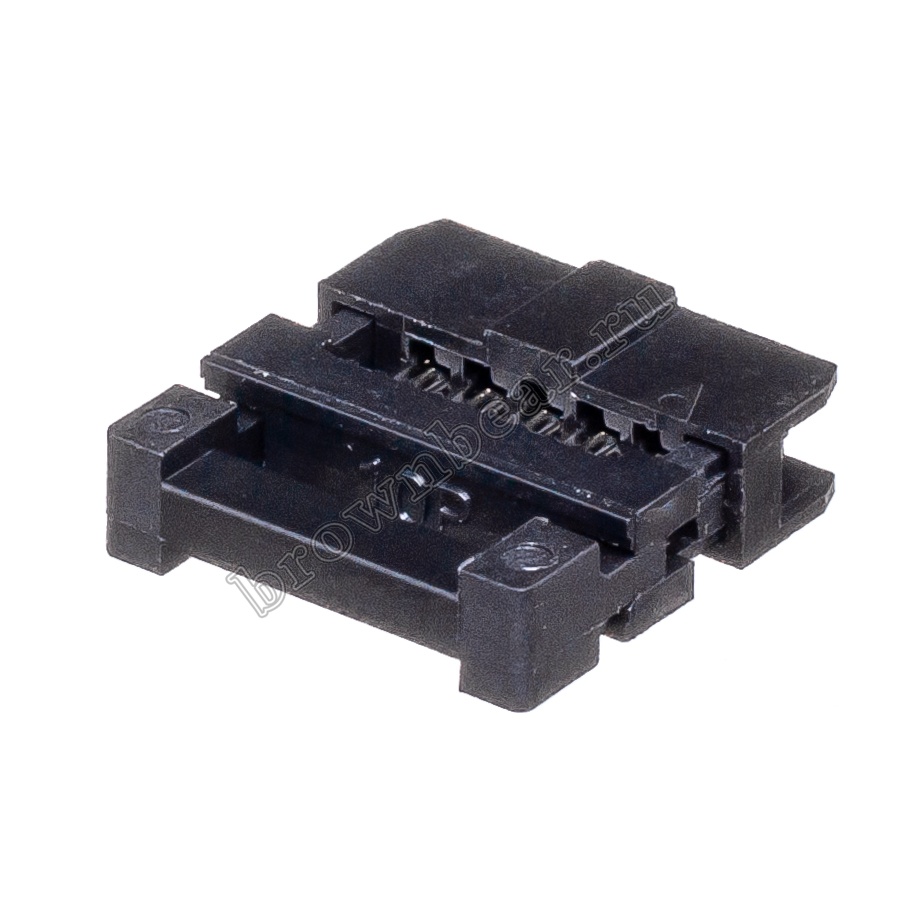

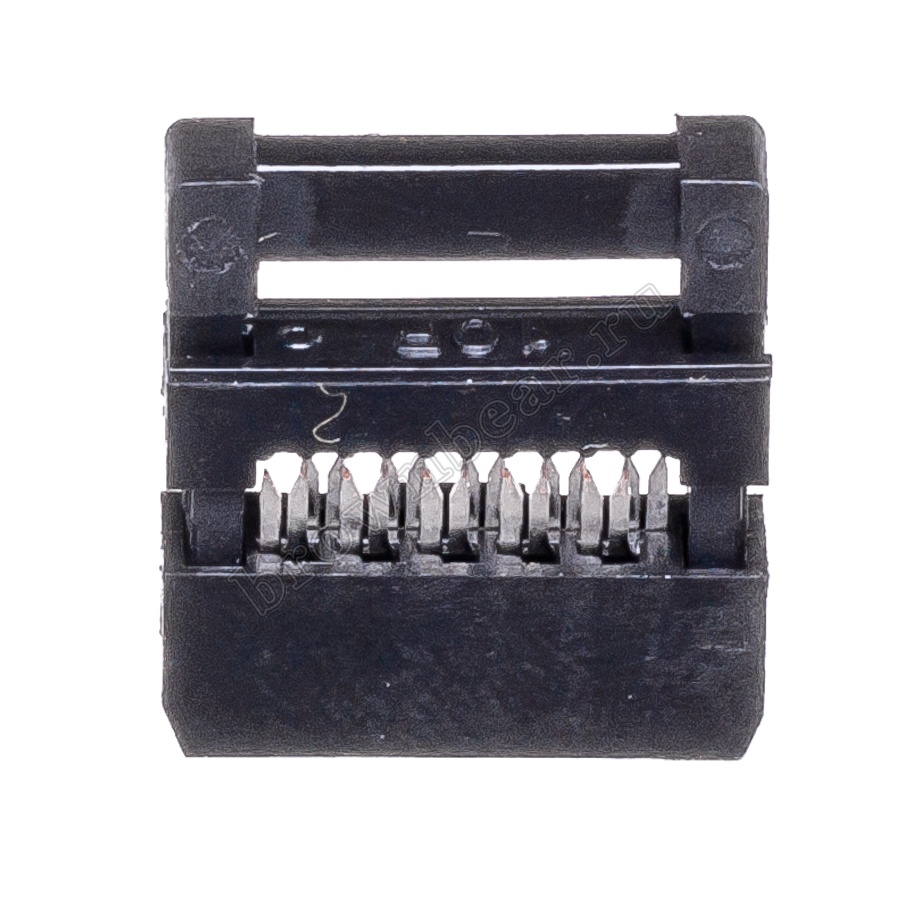

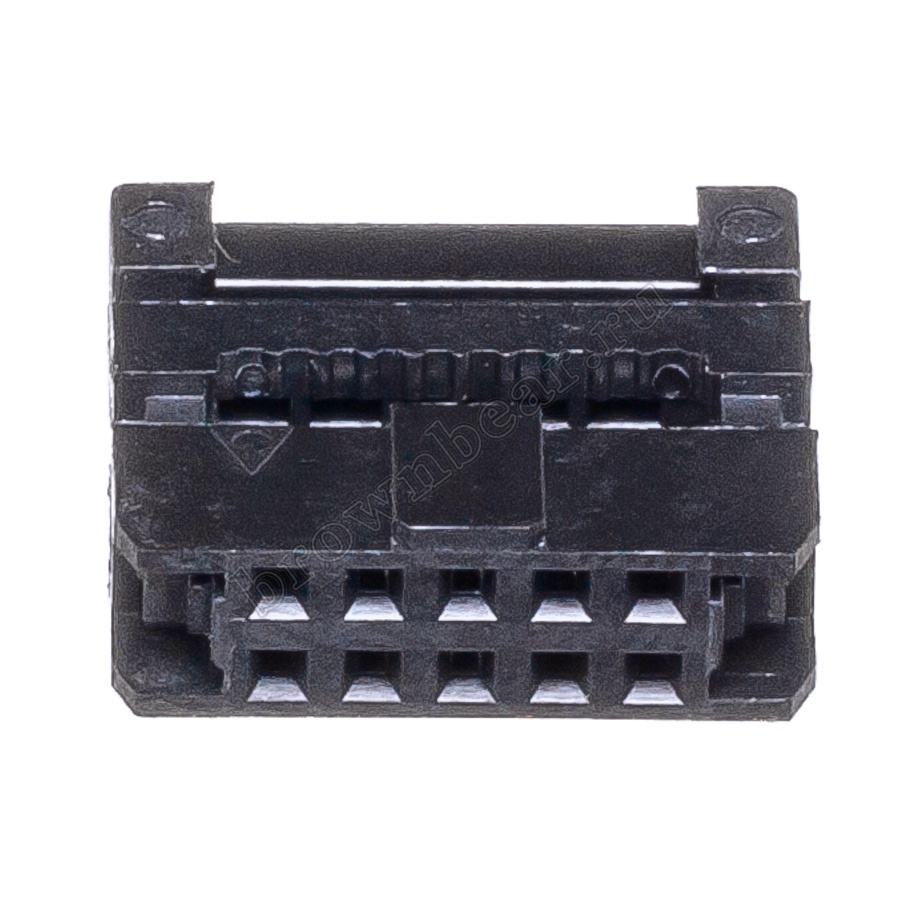

Разъём IDC на шлейф, гнездо 10 контактов с шагом 2 мм. В комплекте поставляется защёлка для дополнительной фиксации плоского кабеля в разъёме.

Описание товара

Многоконтактные разъёмы IDC используются для внутриблочных соединений, в бытовых и промышленных устройствах низкого напряжения, устанавливаются на шлейф с сечением 24-30 AWG, с шагом 0.635мм,1.0мм, 1.27мм и 2.54мм, с числом проводников от 6 до 80. При зажиме шлейфа между контактами разъёма и планкой, ножи контактов прорезают изоляцию проводника, тем самым создавая надёжное соединение. Такой монтаж не требует предварительного снятия изоляции, что значительно экономит время. Для промышленного монтажа разъёмов IDC рекомендуется использовать специальный инструмент.
Ответные части к разъёму IDC для установки на плату - вилки BH с шагом 1.27, 2.0, 2.54 и числом контактов от 10 до 80, а также вилки на плату SCM - аналог разъёмов BH, с защёлками по бокам для фиксации с разъёмом IDC.

Характеристики

Страна Тайвань (Китай)
Артикул товара IDC2-10
Код 090-174
Разъём IDC
Тип контактов розетка
Установка на кабель
Тип используемого кабеля шлейф
Количество контактов 10
Шаг, мм 2
Способ монтажа зажим
Материал контактов фосф. бронза, зона контакта покрыта золотом
Материал корпуса термопластик, усиленный стекловолокном, UL94 V-0
Предельный ток, А 0.5
Предельное напряжение, В 300 АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.03
Допустимые температуры от -40 до 70 °C
Вес, кг 0.000781

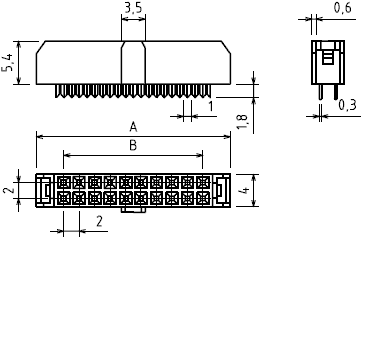

Схема изделия

Размер  A  B
   мм  15.2  8

Файлы

e3538cb88gh5bgocylc6xd1n26ifhges.png Схема изделия, 17.23 КБ
Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
28 руб от 1 шт
25 руб от 100 шт
23 руб от 1000 шт
Доступно: 1 879 шт
