Характеристики:
Страна
Тайвань (Китай)
Артикул товара
IDCC-24
Код
090-119
Количество контактов
24
Шаг, мм
2.54
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

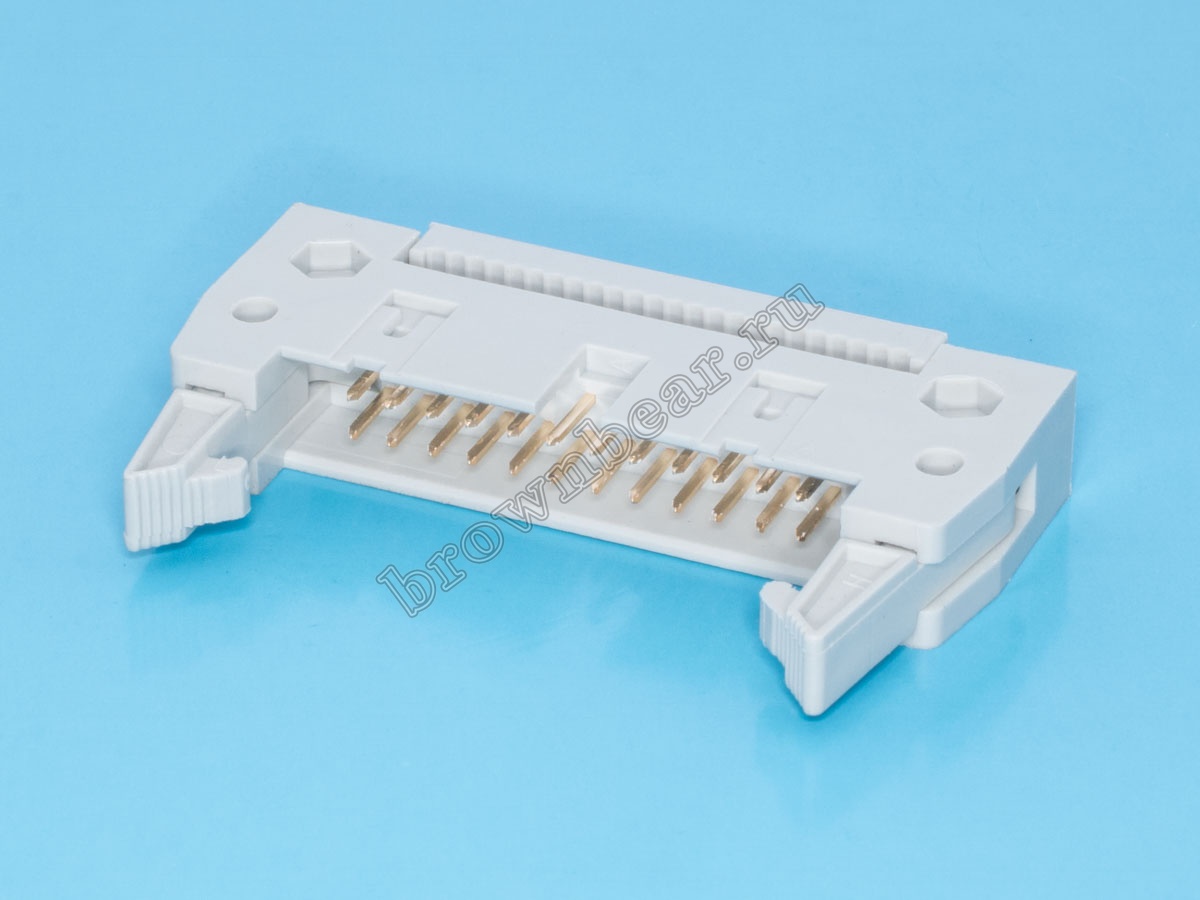

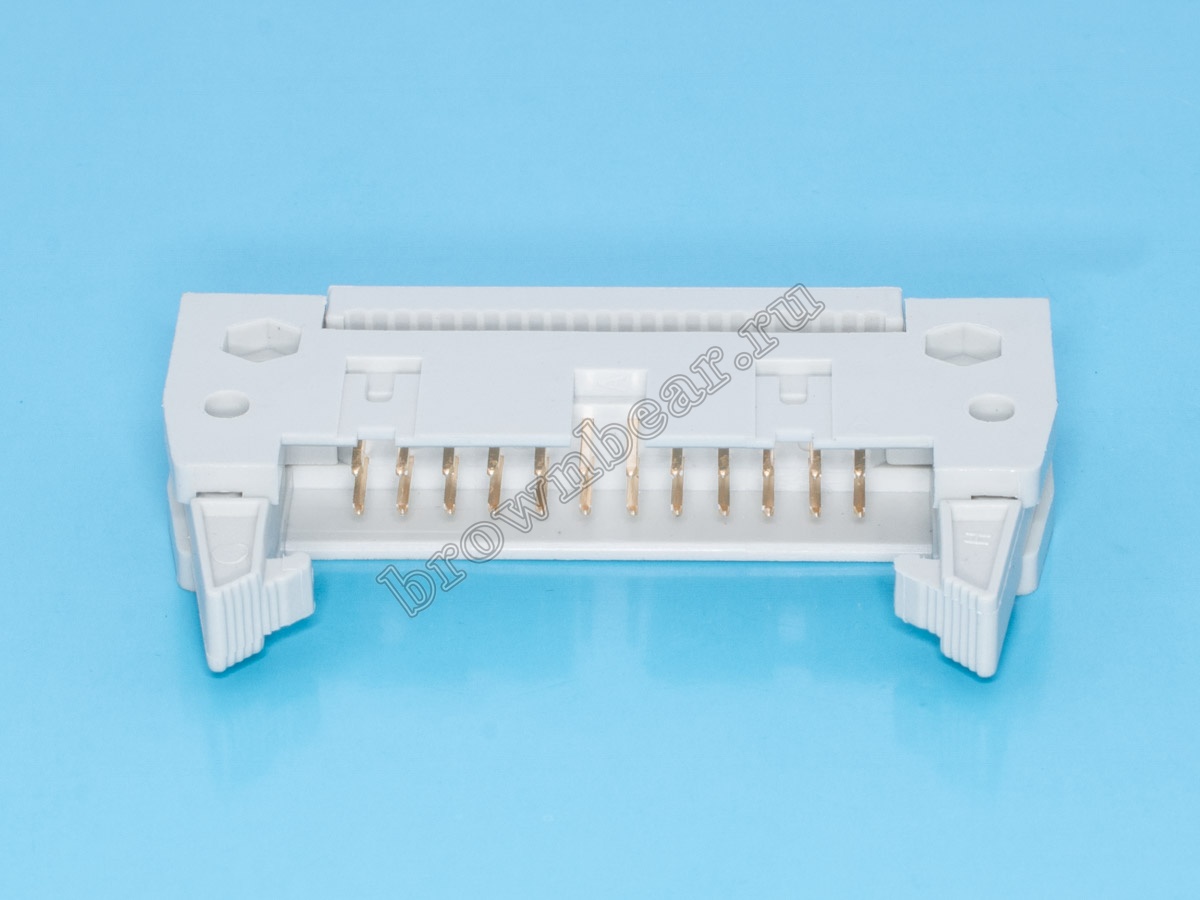

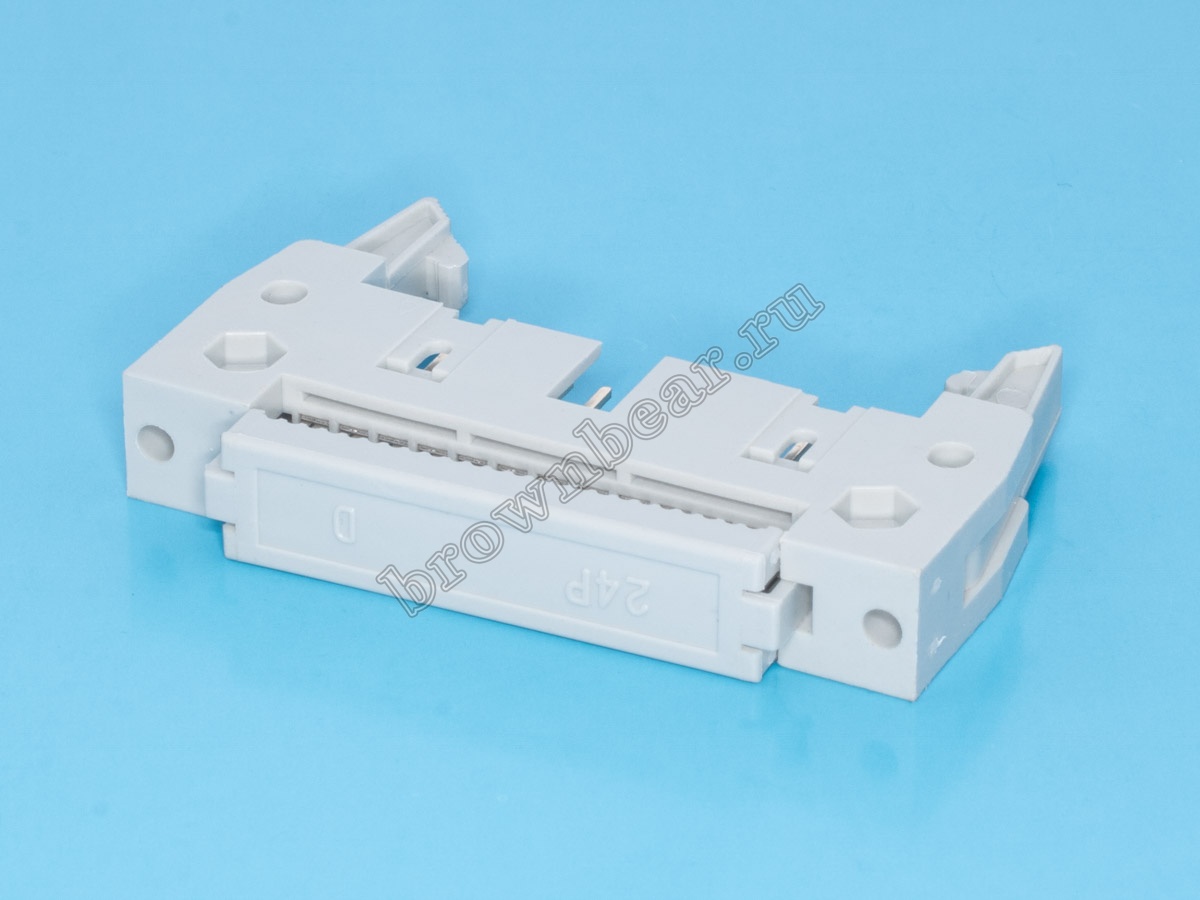

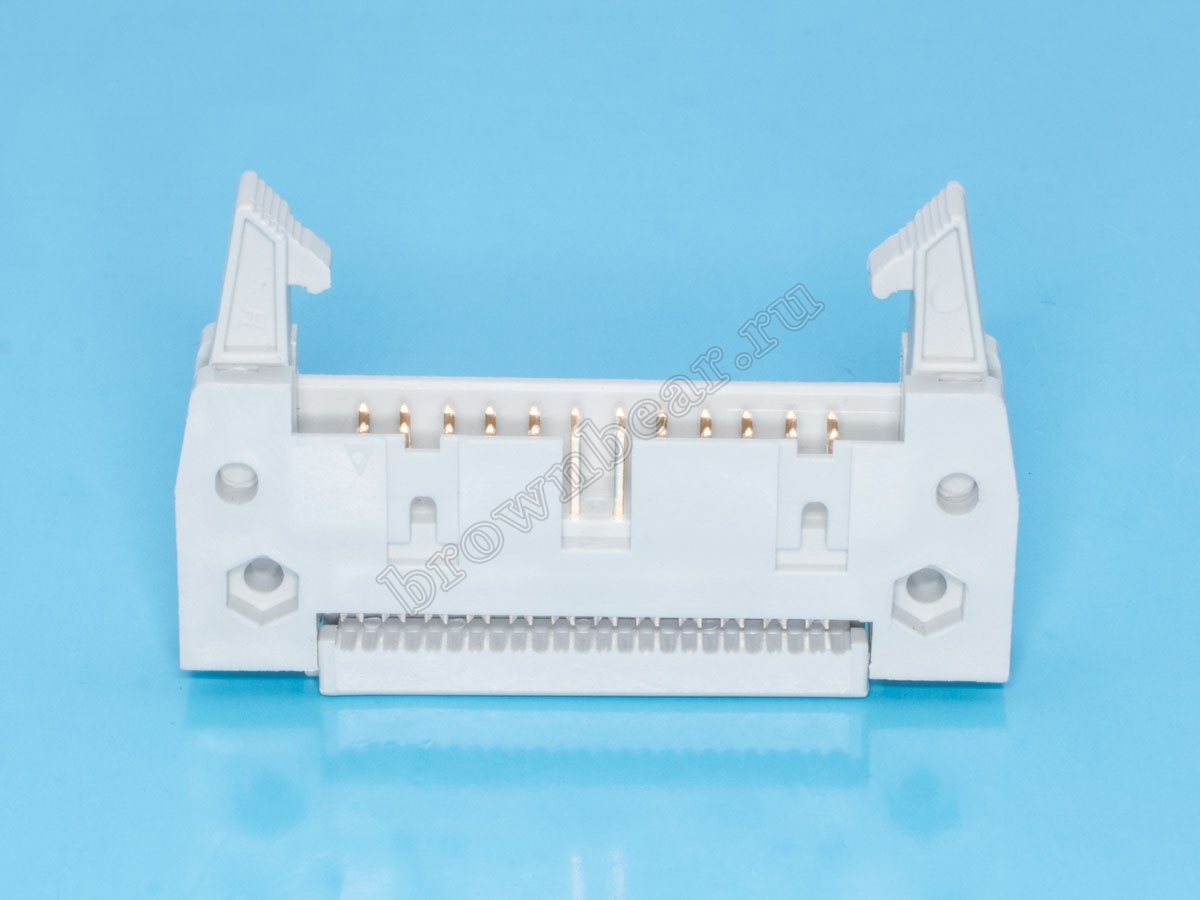

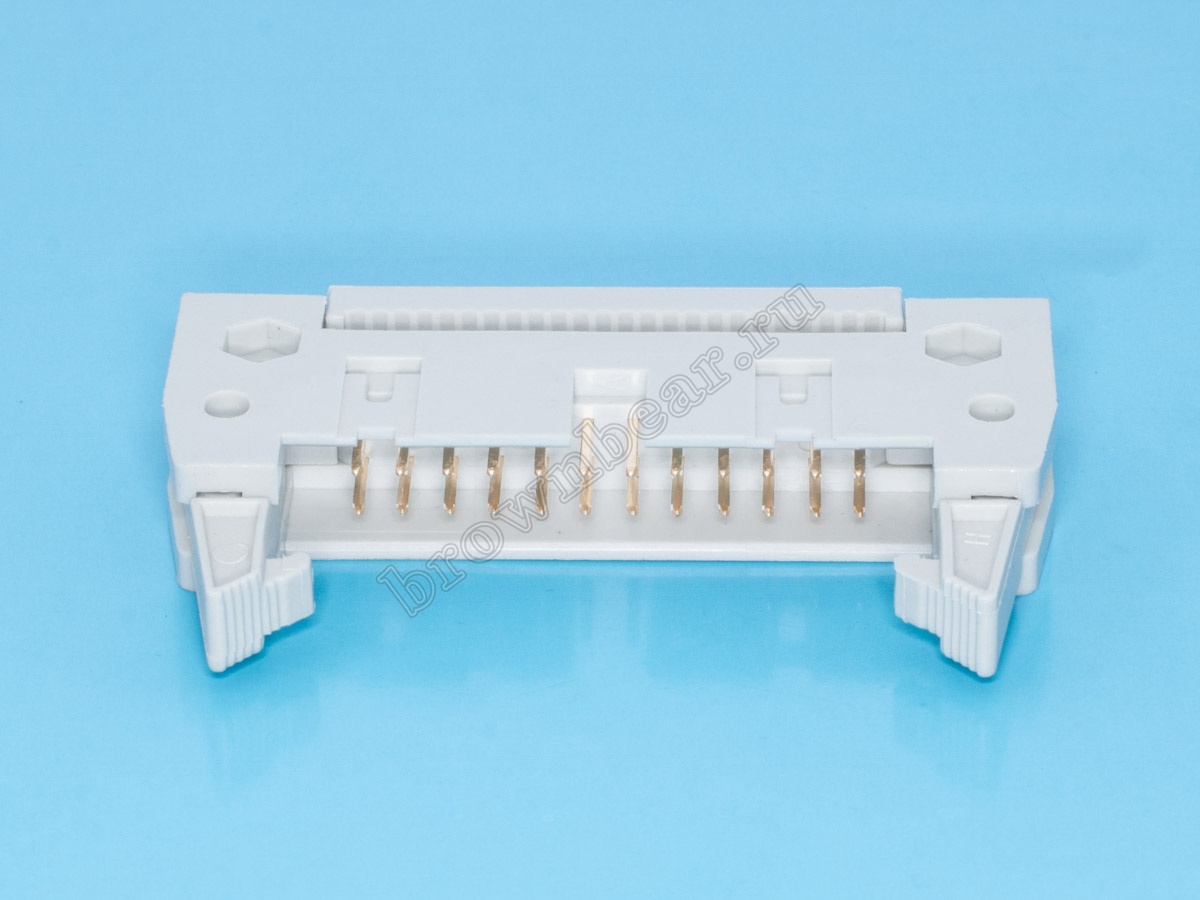

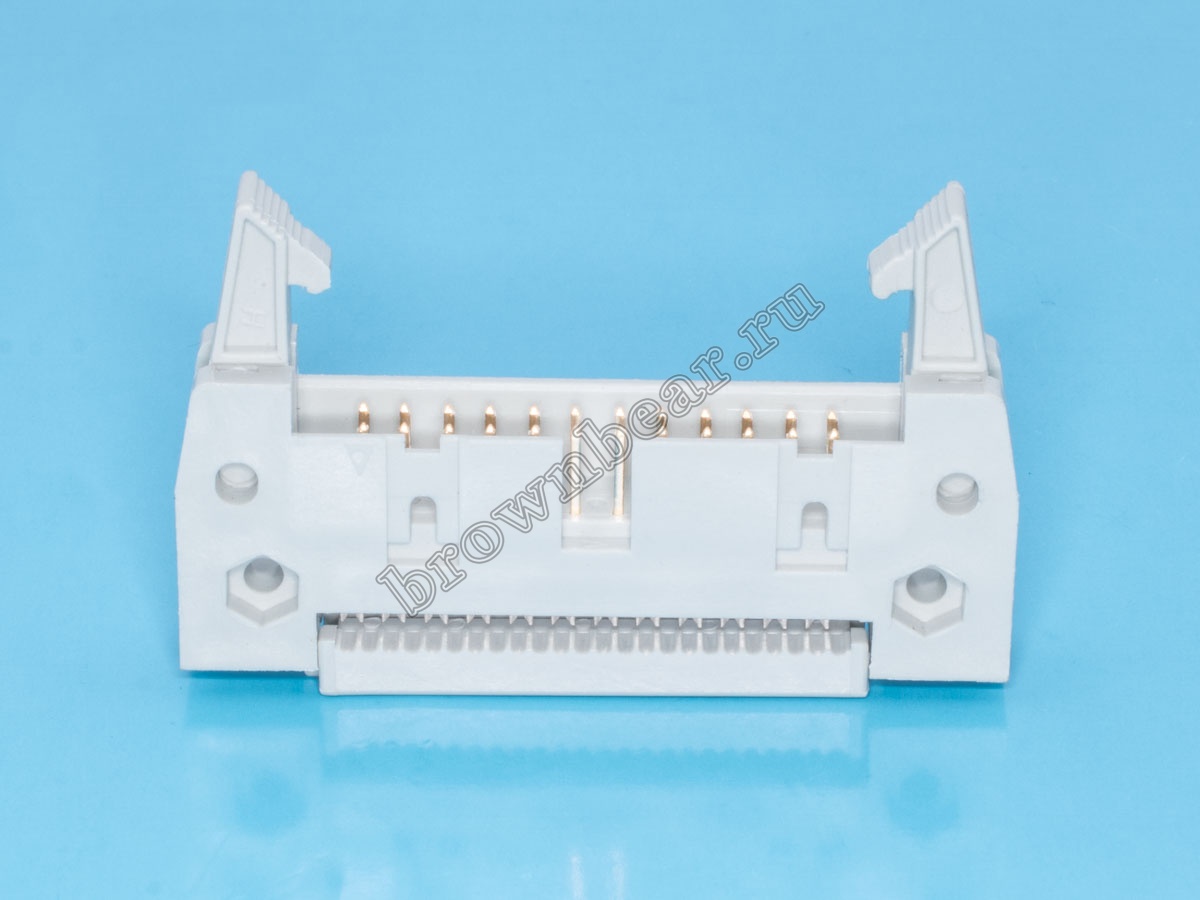

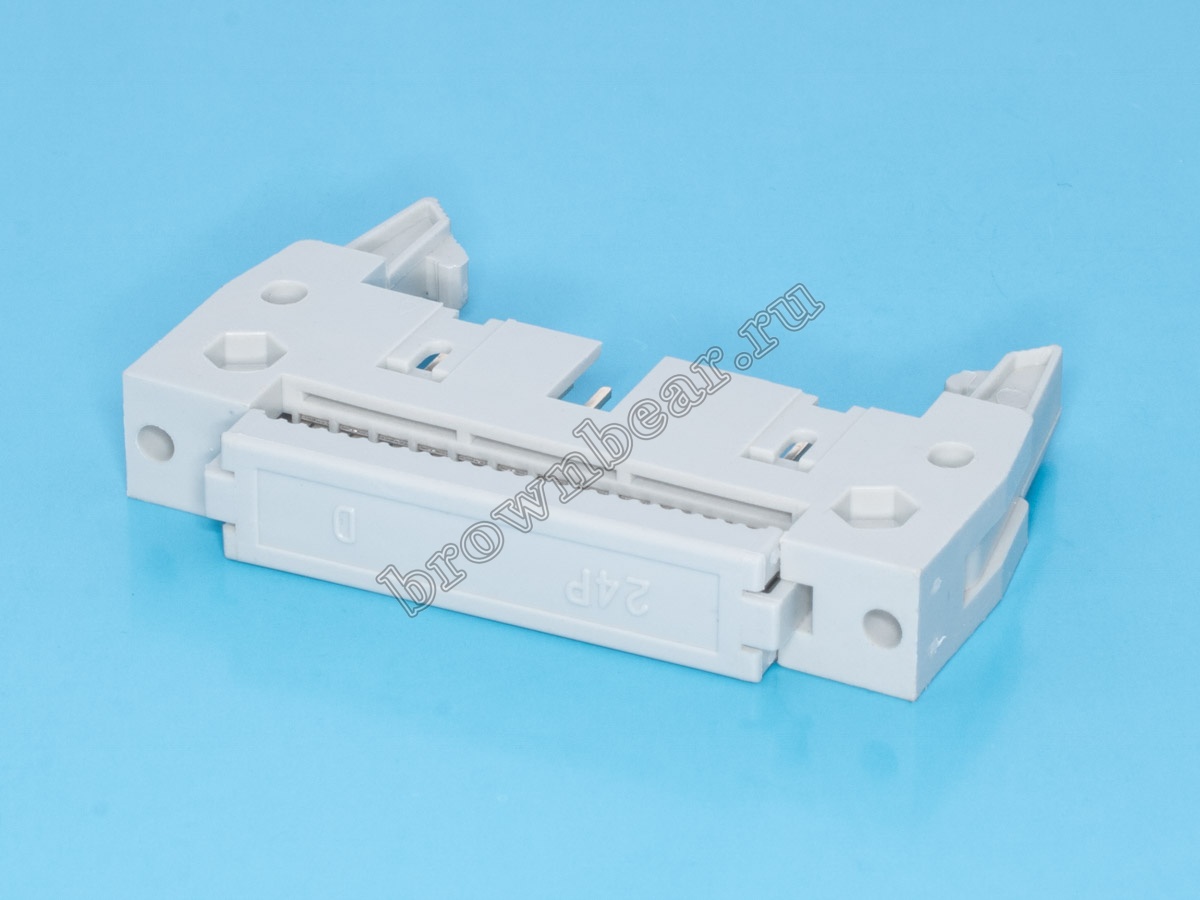

Разъём IDCС на шлейф, штекер 24 контакта с шагом 2,54 мм, имеет боковые защёлки, позволяющие зафиксировать его с ответной частью.

Описание товара

Многоконтактные разъёмы IDC используются для внутриблочных соединений, в бытовых и промышленных устройствах низкого напряжения, устанавливаются на шлейф с сечением 24-30 AWG, с шагом 0.635мм,1.0мм, 1.27мм и 2.54мм, с числом проводников от 6 до 80. При зажиме шлейфа между контактами разъёма и планкой, ножи контактов прорезают изоляцию проводника, тем самым создавая надёжное соединение. Такой монтаж не требует предварительного снятия изоляции, что значительно экономит время. Для промышленного монтажа разъёмов IDC рекомендуется использовать специальный инструмент.
Ответные части к разъёму IDC для установки на плату - вилки BH с шагом 1.27, 2.0, 2.54 и числом контактов от 10 до 80, а также вилки на плату SCM - аналог разъёмов BH, с защёлками по бокам для фиксации с разъёмом IDC.

Характеристики

Страна Тайвань (Китай)
Артикул товара IDCC-24
Код 090-119
Разъём IDC
Тип контактов вилка
Установка на кабель
Тип используемого кабеля шлейф
Количество контактов 24
Шаг, мм 2.54
Способ монтажа зажим
Материал контактов фосф. бронза, покрытая золотом поверх никеля
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 3
Предельное напряжение, В 1000 в течение 1 мин.
Сопротивление изолятора (не менее МОм) 5000
Сопротивление контакта (не более Ом) 0.03
Допустимые температуры от -55 до 105 °C
Вес, кг 0.008778
Артикулы изделия DS1012-24

Схема изделия

Размер  A   B  C  D  E   F
   мм  49.8 43.2 27.9 39.6 35.7 65.0



Файлы

d1173.png Схема изделия, 15.67 КБ
