Характеристики:
Страна
Тайвань (Китай)
Артикул товара
SCM-26R
Код
090-092
Количество контактов
26
Шаг, мм
2.54
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

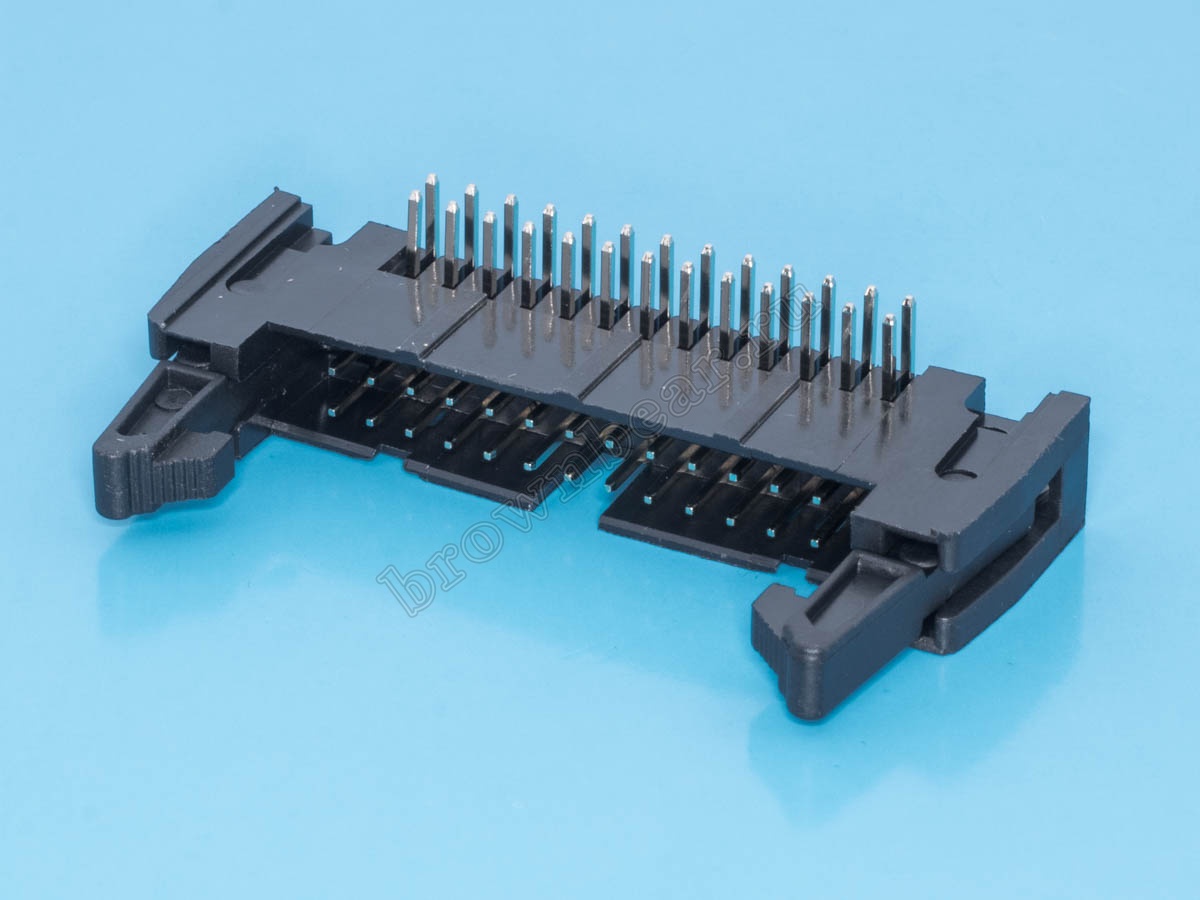

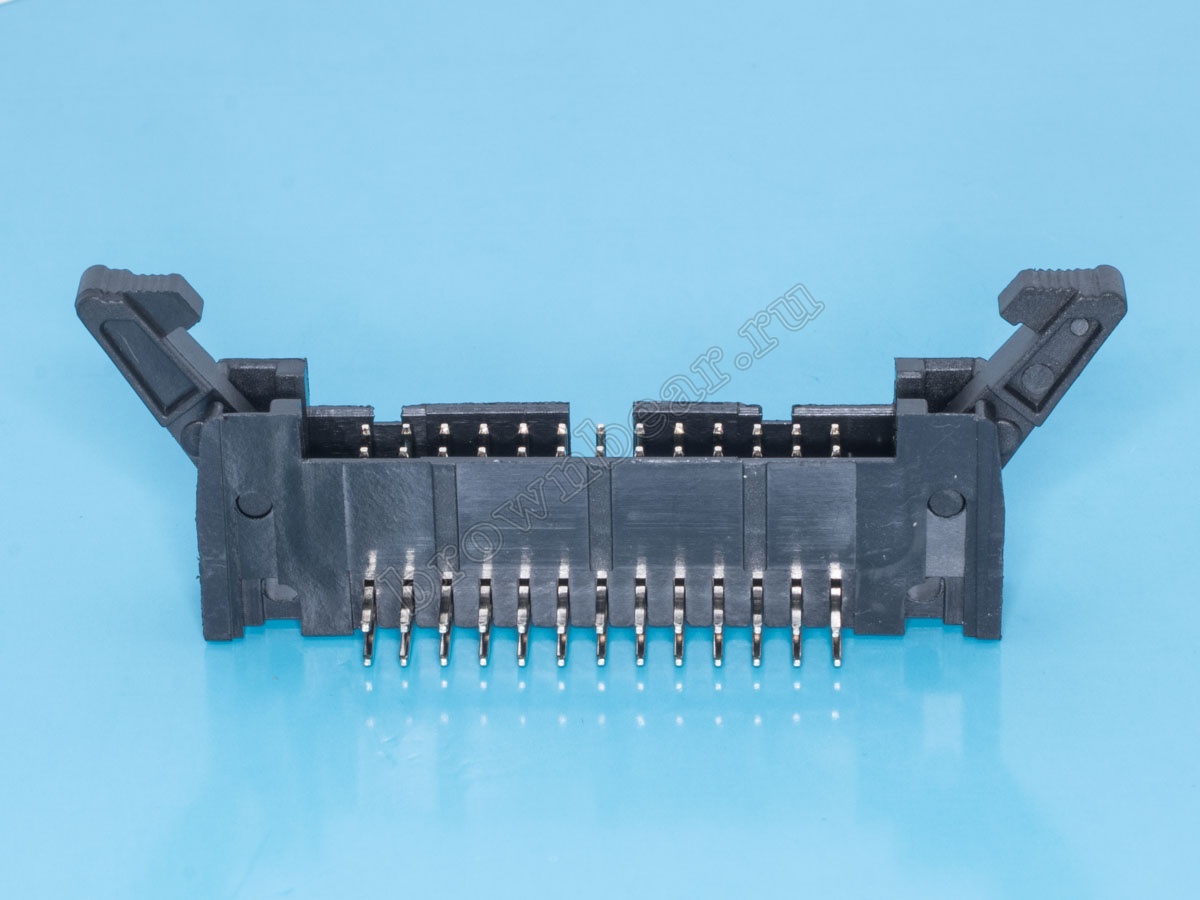

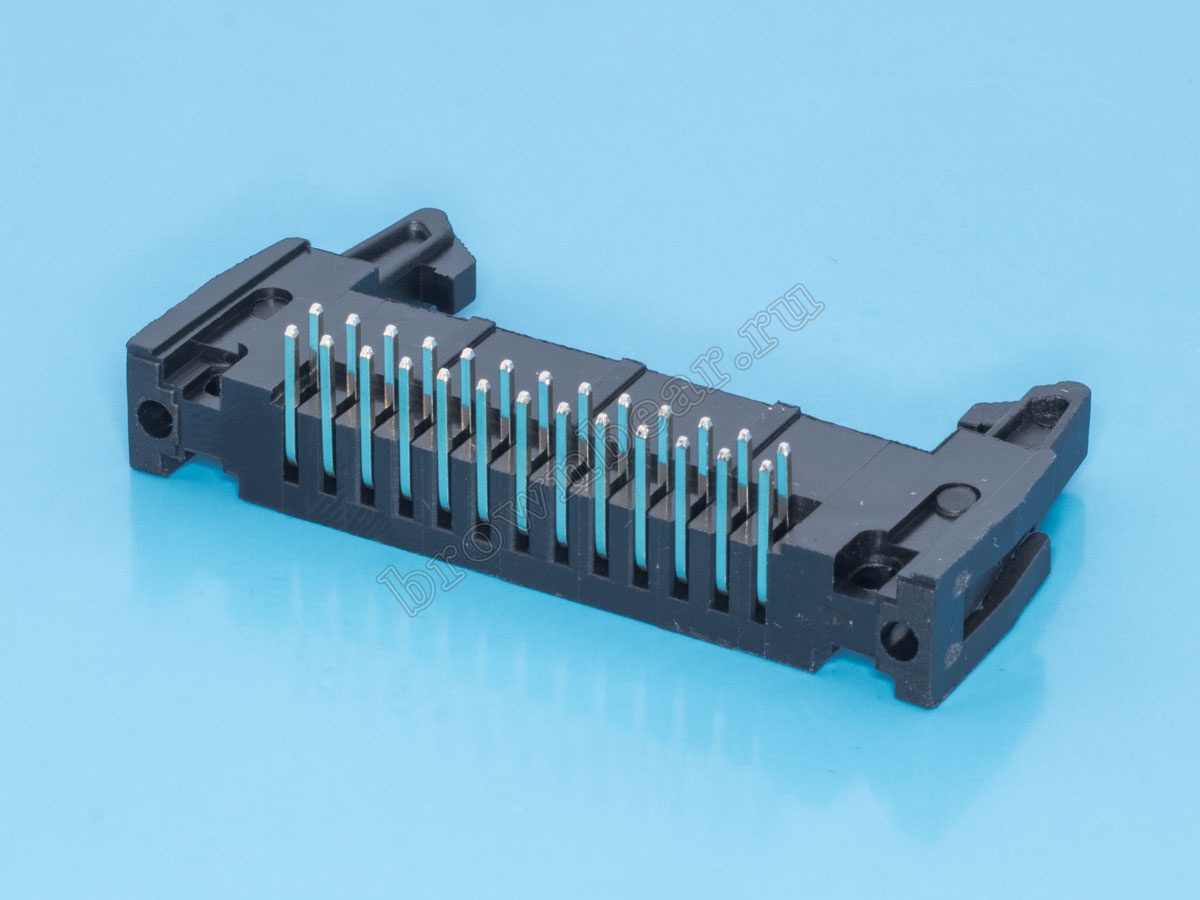

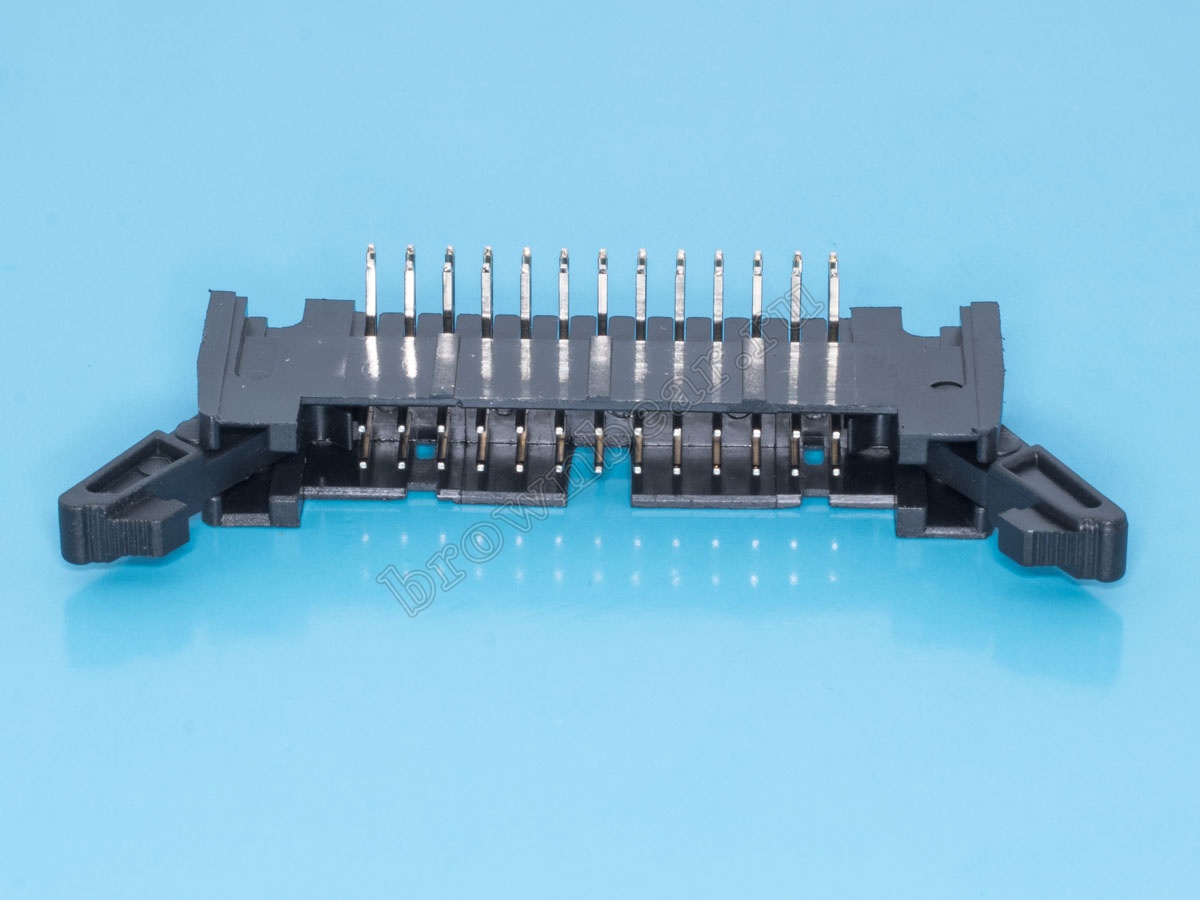

Ответная часть к разъёму IDC, штекер 26 контактов с шагом 2.54 мм, горизонтально устанавливается на плату, имеет боковые защёлки, позволяющие зафиксировать его с разъёмом IDC.

Описание товара

Многоконтактные разъёмы IDC используются для внутриблочных соединений, в бытовых и промышленных устройствах низкого напряжения, устанавливаются на шлейф с сечением 24-30 AWG, с шагом 0.635мм,1.0мм, 1.27мм и 2.54мм, с числом проводников от 6 до 80. При зажиме шлейфа между контактами разъёма и планкой, ножи контактов прорезают изоляцию проводника, тем самым создавая надёжное соединение. Такой монтаж не требует предварительного снятия изоляции, что значительно экономит время. Для промышленного монтажа разъёмов IDC рекомендуется использовать специальный инструмент.
Ответные части к разъёму IDC для установки на плату - вилки BH с шагом 1.27, 2.0, 2.54 и числом контактов от 10 до 80, а также вилки на плату SCM - аналог разъёмов BH, с защёлками по бокам для фиксации с разъёмом IDC.

Характеристики

Страна Тайвань (Китай)
Артикул товара SCM-26R
Код 090-092
Разъём IDC
Установка на плату
Тип используемого кабеля шлейф
Количество контактов 26
Шаг, мм 2.54
Тип исполнения прямой угол
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом поверх никеля
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 3
Предельное напряжение, В 1000 в течение 1 мин.
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.02
Допустимые температуры от -25 до 80 °C
Вес, кг 0.007568
Артикулы изделия IDCC-26MR DS1011-26R

Схема изделия


Размер   A  B   C
 мм  52.32 30.48 42.16



Файлы

d1244.png Схема изделия, 6.16 КБ
