Характеристики:
Страна
Китай
Артикул товара
PBD1.27-20S
Код
085-108
Количество контактов
20
Шаг, мм
1.27
Материал контактов
фосф. бронза, покрытая золотом выборочно
Материал корпуса
РВТ усиленный стекловолокном, UL94 V-0

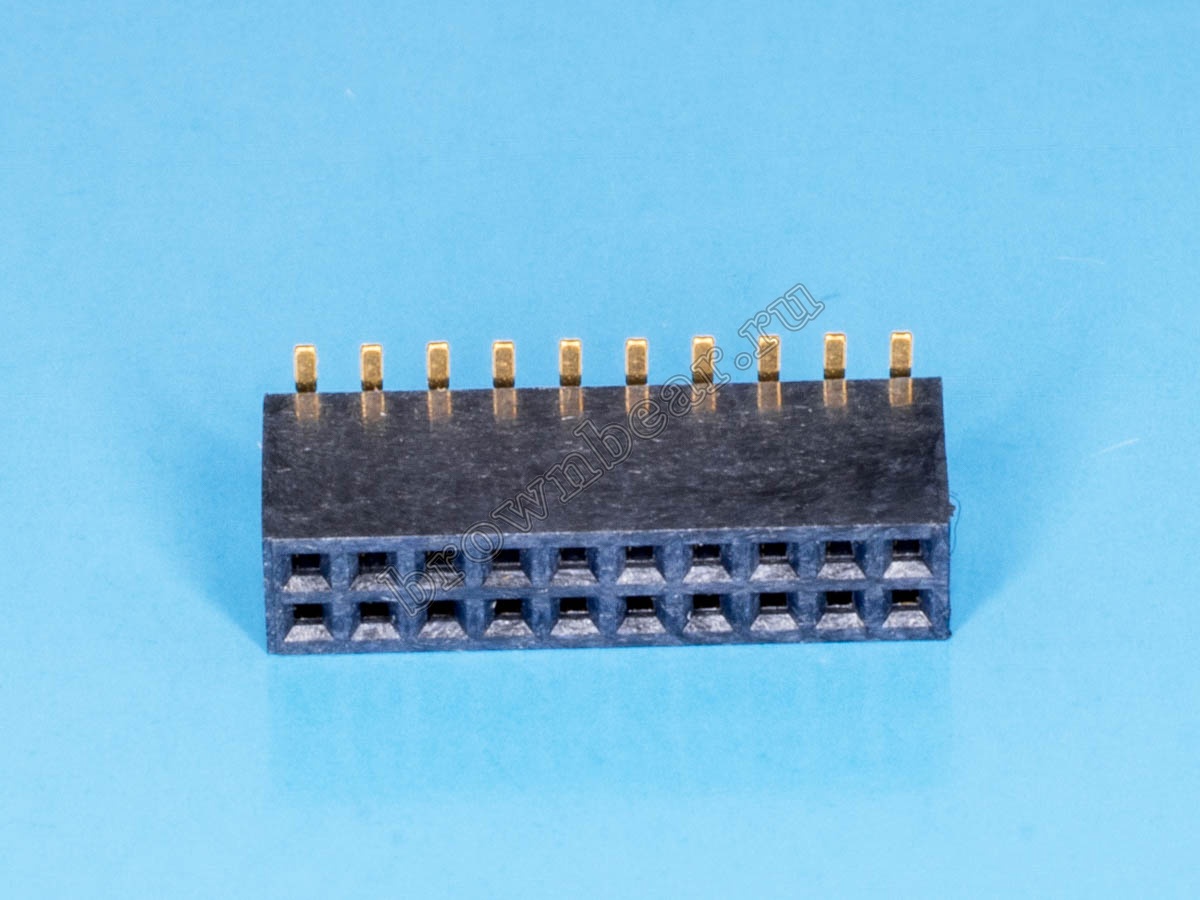

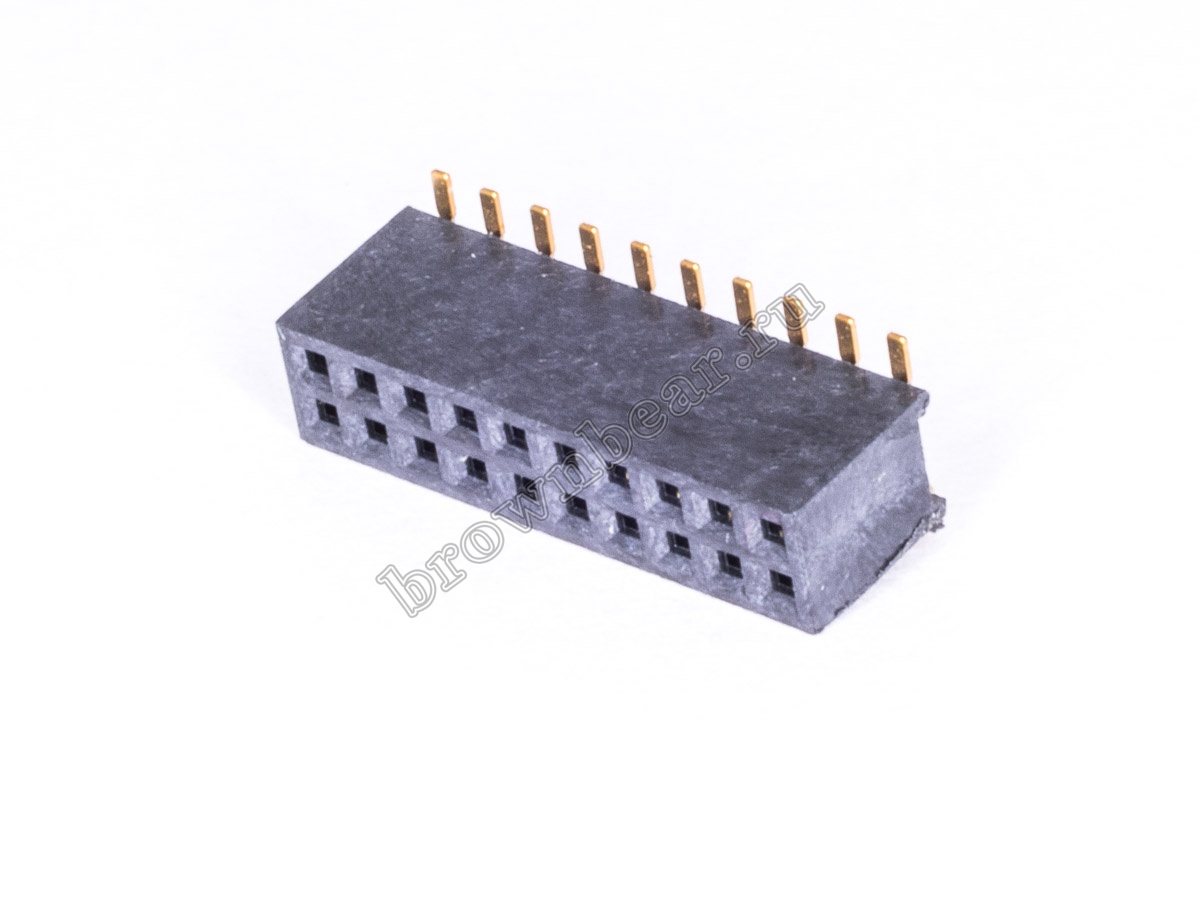

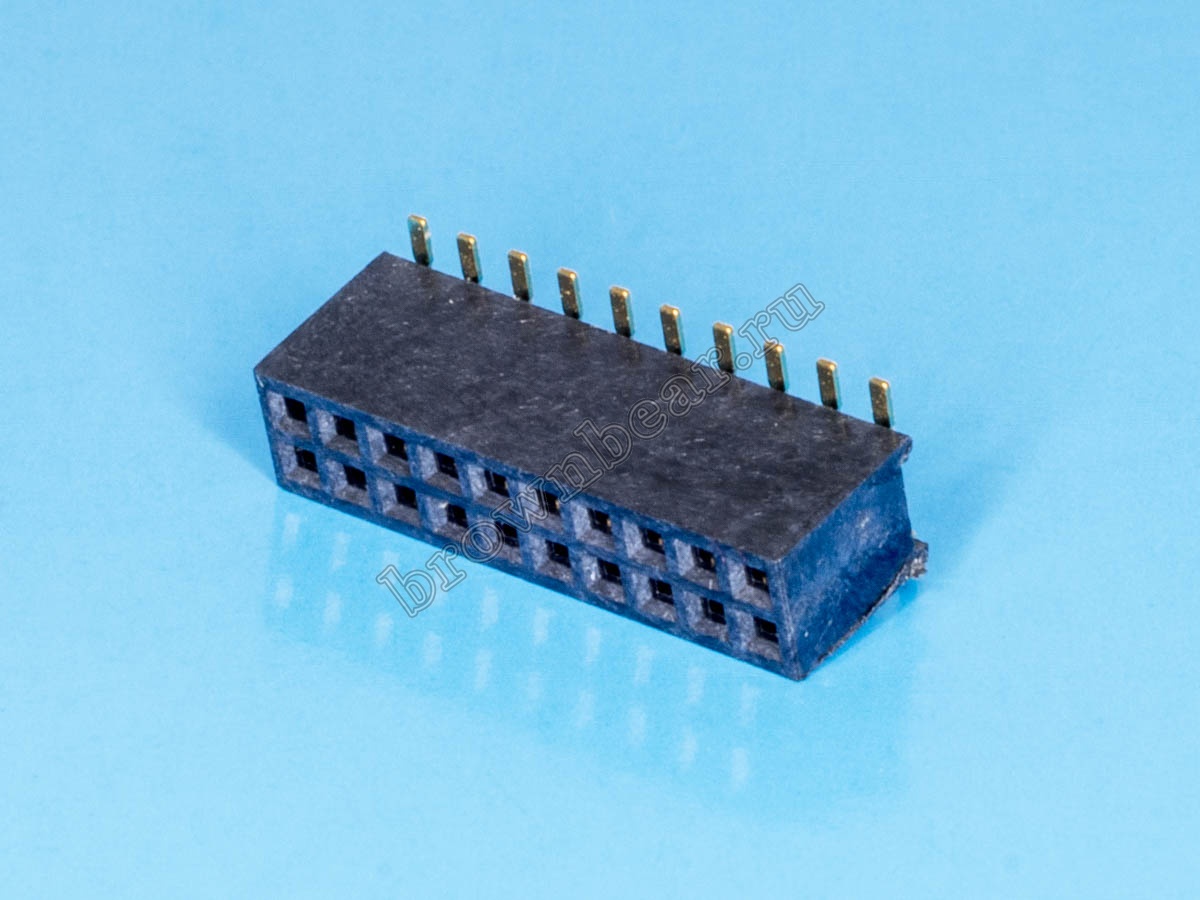

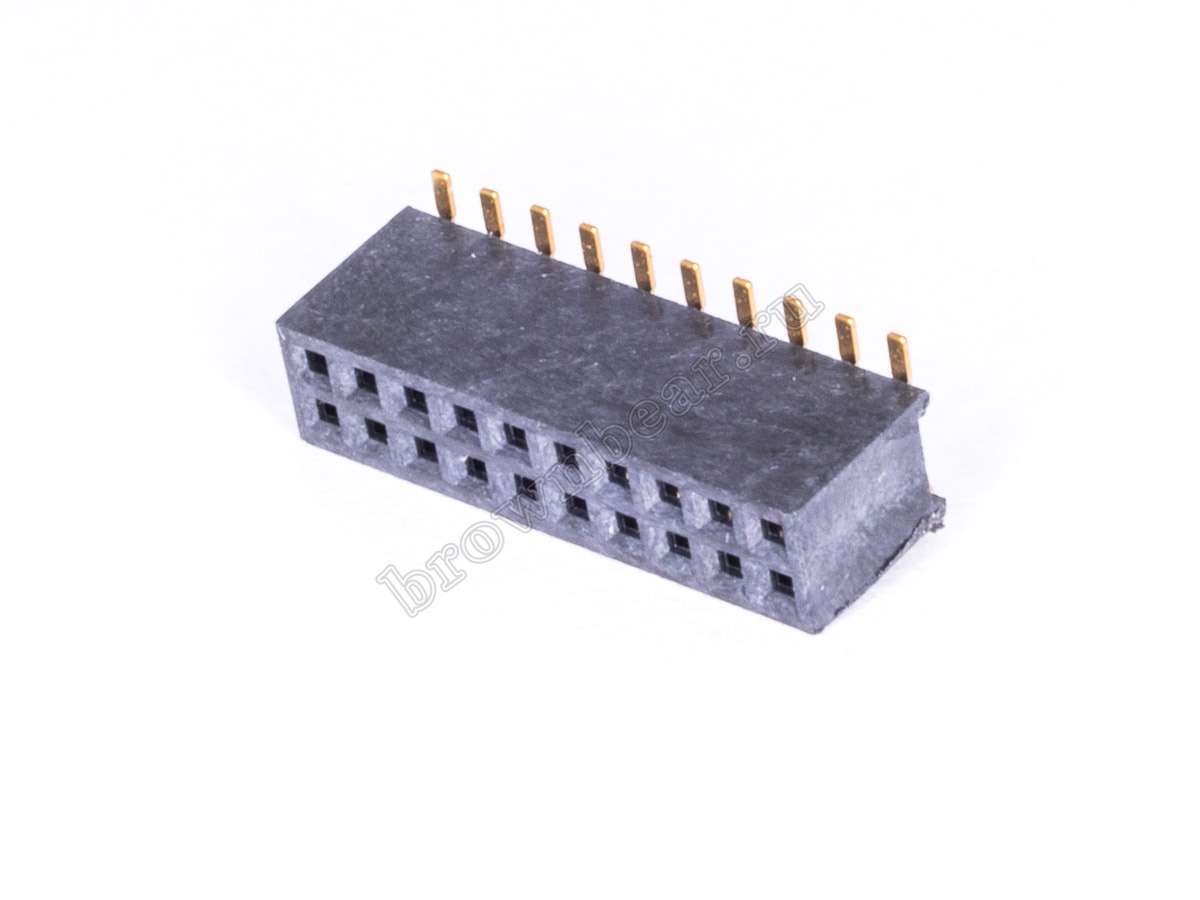

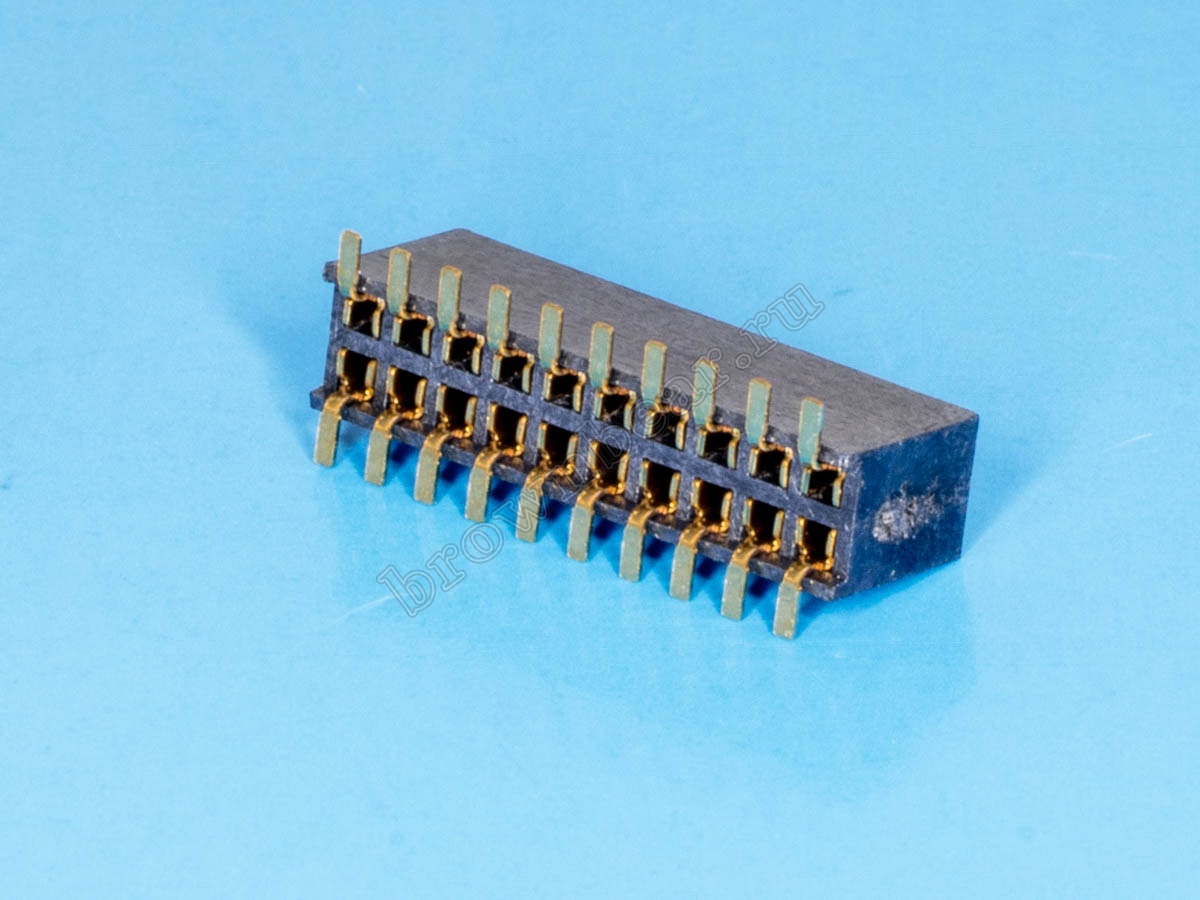

Разъём PBD 20 контактов, с шагом 1.27 мм, планарный. Аналог PBD1.27-20S/2 (085-110).

Описание товара

Разъёмы PBS (PBD) на плату - гнёзда, ответные части к штыревым соединителям PLS (PLD) соответствующего шага, вместе образуют соединение типа плата-плата.

Разъёмы PBS (PBD) устанавливаются вертикально или горизонтально относительно плоскости платы, монтируется методом сквозного или поверхностного монтажа.

Наиболее популярные разъёмы PBS (PBD) с шагом 2,54 мм, для компактных электронных изделий применяют гнёзда с шагом 2 мм и 1.27мм.

Характеристики

Страна Китай
Артикул товара PBD1.27-20S
Код 085-108
Разъём штыревой соединитель
Тип контактов розетка
Установка на плату
Количество контактов 20
Шаг, мм 1.27
Тип исполнения двухрядный
Способ монтажа пайка / поверхностный монтаж
Материал контактов фосф. бронза, покрытая золотом выборочно
Материал корпуса РВТ усиленный стекловолокном, UL94 V-0
Предельный ток, А 1
Предельное напряжение, В 300 АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 500
Сопротивление контакта (не более Ом) 0.03
Допустимые температуры от -20 до 70 °C
Вес, кг 0.000352

Схема изделия

A = N * 1.27+0.32
B = (N - 1) * 1.27
N - количество контактов

Файлы

yrdvuad5l1lmcjdh5alj24vnp4hiduwm.png Схема изделия, 8.63 КБ
Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
30 руб от 1 шт
27 руб от 100 шт
25 руб от 1000 шт
Доступно: 3 340 шт
