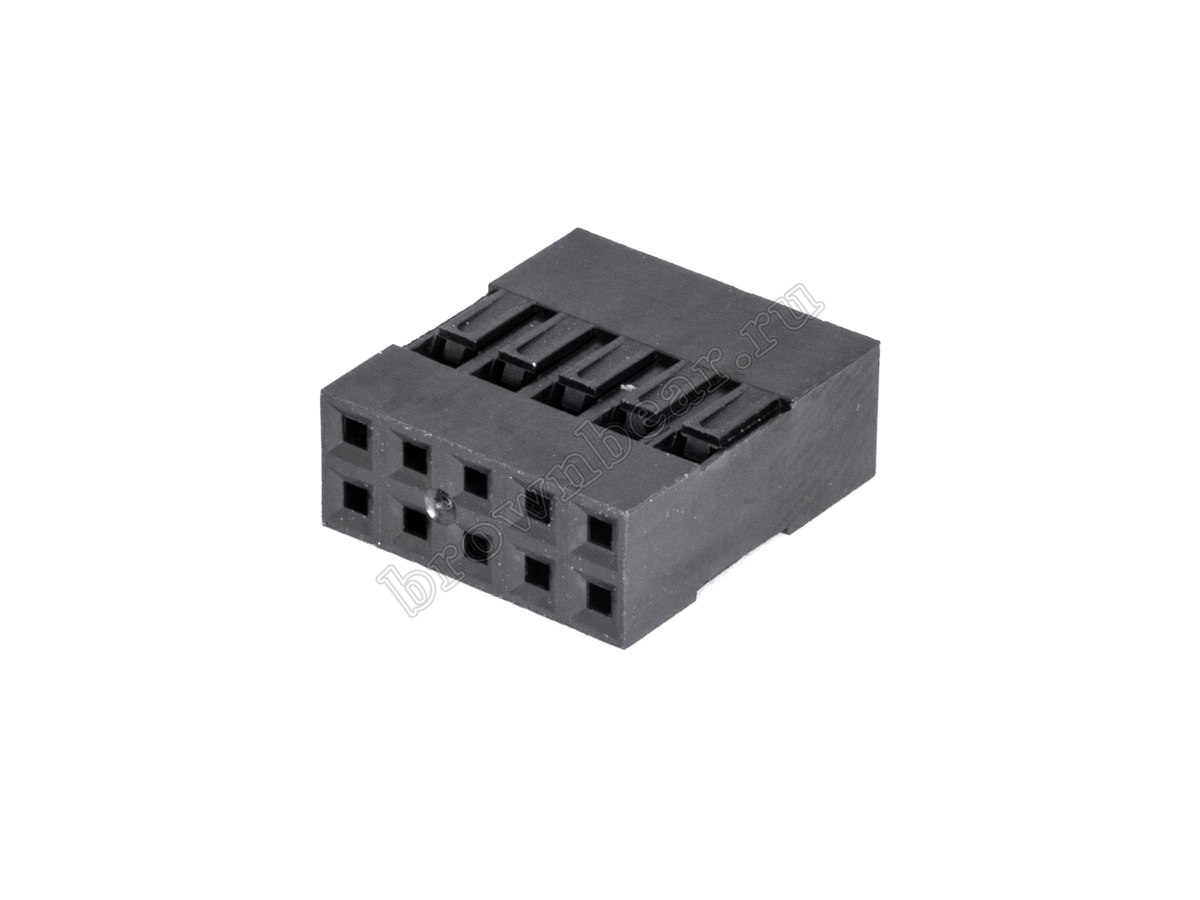

BLD-10 Разъем 2х5 гнездо на кабель, шаг 2.54мм, с контактами
Характеристики:
Страна
Тайвань (Китай)
Артикул товара
BLD-10
Код
080-015
Количество контактов
10
Шаг, мм
2.54
Материал контактов
фосф. бронза, покрытая оловом
Материал корпуса
нейлон 66
Разъём BLD 10 контактов, шаг 2.54 мм. Аналог BLD-10/2 (080-072).
Описание товара

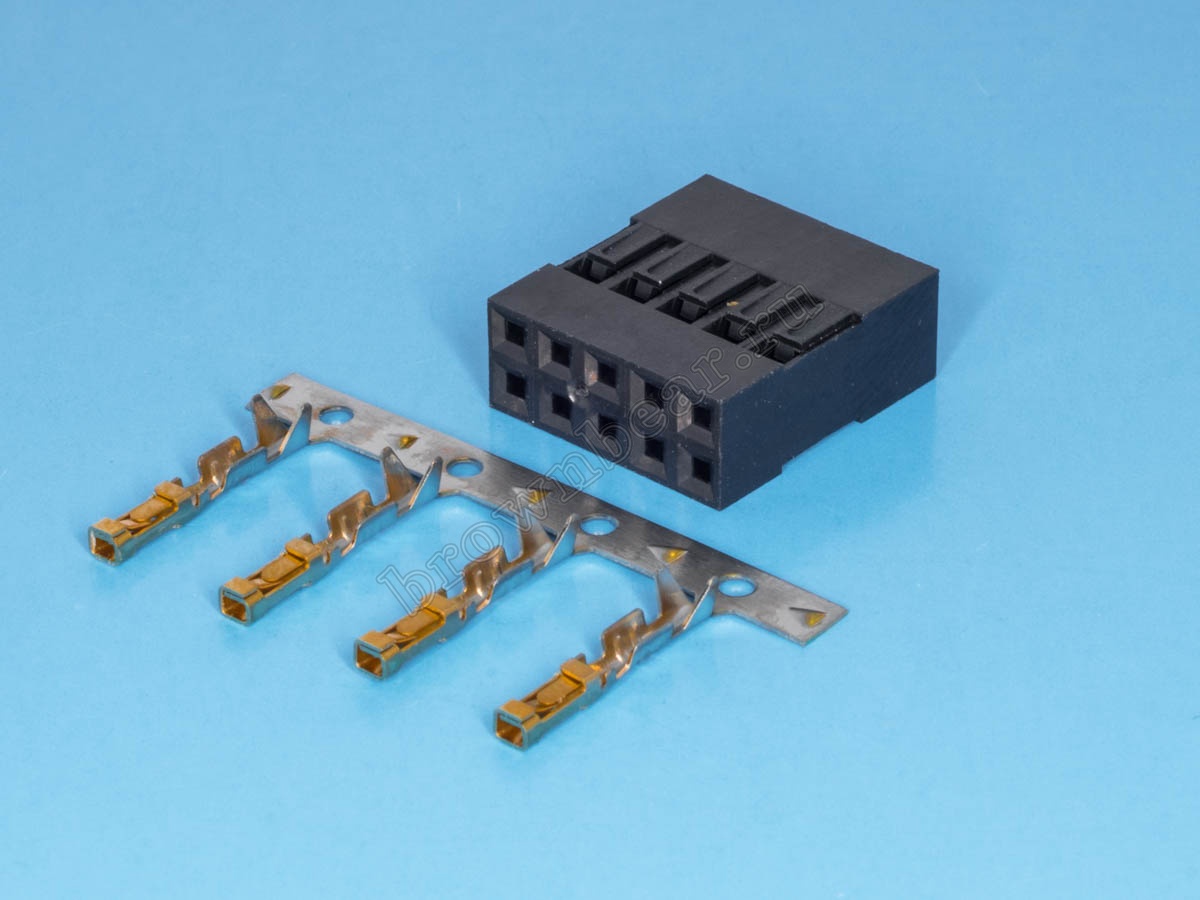

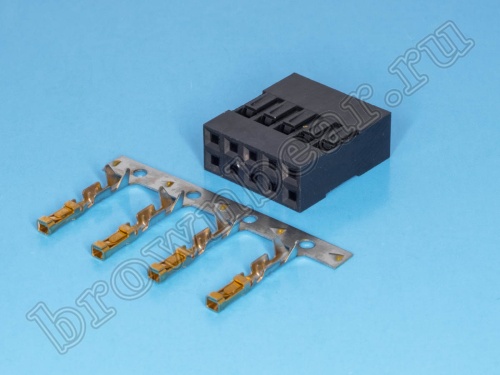

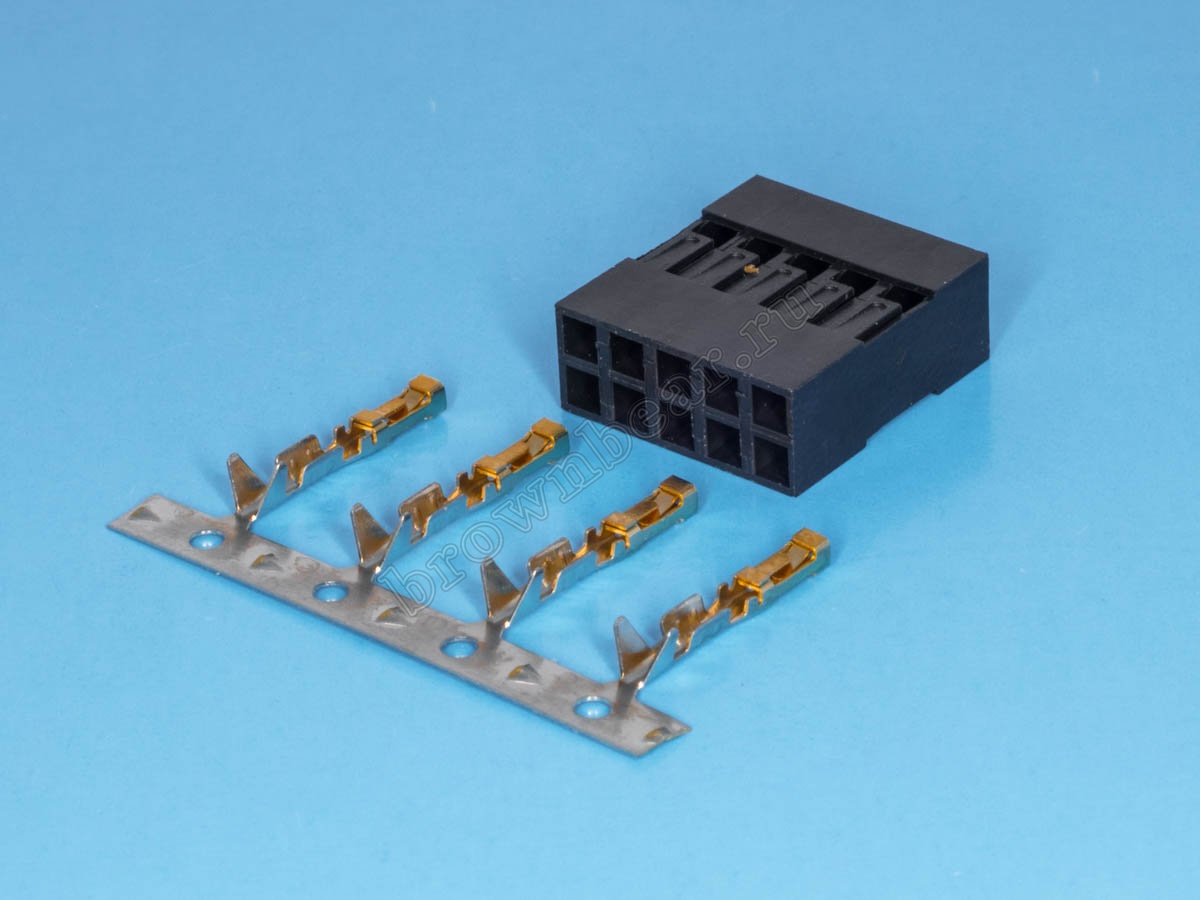

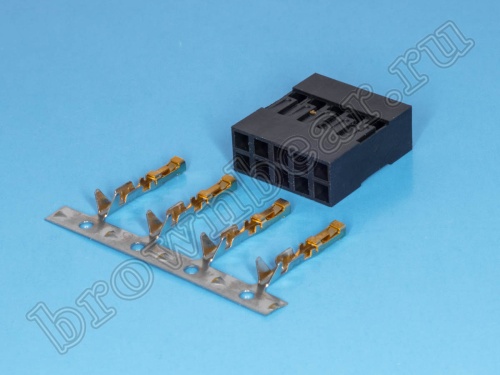

Разъёмы BLS (BLD) на кабель - гнёзда, ответные части к штыревым соединителям PLS (PLD), представляют собой пластиковый корпус с одним (BLS) или двумя (BLD) рядами отверстий и контакты. Контакты монтируются на кабель при помощи обжима, а затем вставляются в корпус. Фиксация контактов в корпусе разъёма BLS (BLD) происходит за счет специальных «язычков». Контакты поставляются в комплекте с корпусами.
Используются разъёмы BLS (BLD) для соединений типа плата-кабель, с максимальным рабочим напряжением 200B.
Наиболее популярные разъёмы BLS (BLD) с шагом 2,54 мм, для компактных электронных изделий применяют гнёзда с шагом 2мм и 1.27мм.
Используются разъёмы BLS (BLD) для соединений типа плата-кабель, с максимальным рабочим напряжением 200B.
Наиболее популярные разъёмы BLS (BLD) с шагом 2,54 мм, для компактных электронных изделий применяют гнёзда с шагом 2мм и 1.27мм.
Характеристики
| Страна | Тайвань (Китай) |
| Артикул товара | BLD-10 |
| Код | 080-015 |
| Разъём | штыревой соединитель |
| Тип контактов | розетка |
| Установка | на кабель |
| Количество контактов | 10 |
| Шаг, мм | 2.54 |
| Тип исполнения | двухрядный |
| Способ монтажа | обжим |
| Материал контактов | фосф. бронза, покрытая оловом |
| Материал корпуса | нейлон 66 |
| Предельный ток, А | 1 |
| Предельное напряжение, В | 800 АС в течение 1 мин. |
| Сопротивление изолятора (не менее МОм) | 1000 |
| Сопротивление контакта (не более Ом) | 0.03 |
| Допустимые температуры | от -25 до 80 °C |
| Вес, кг | 0.000693 |
Схема изделия
A = N/2 * 2.54
B = (N/2 - 1) * 2.54
N - количество контактов
B = (N/2 - 1) * 2.54
N - количество контактов
