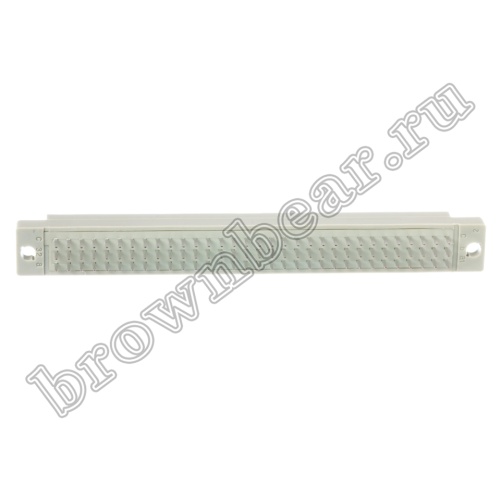

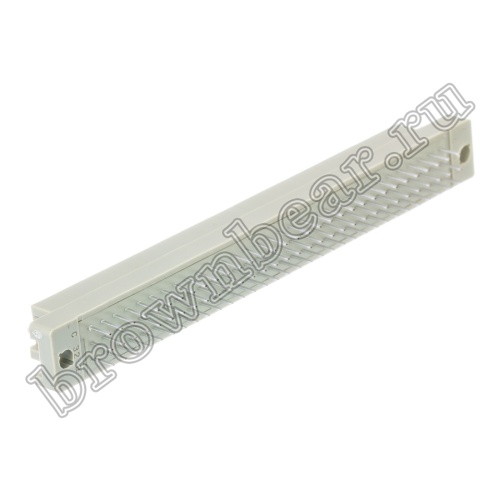

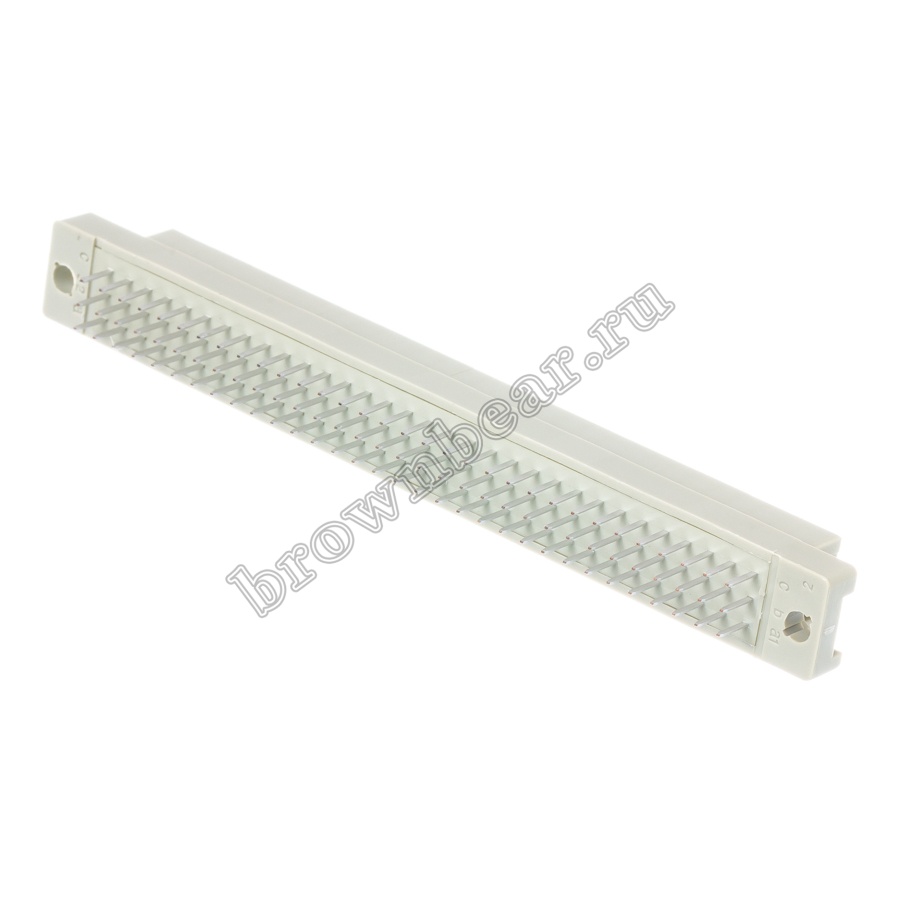

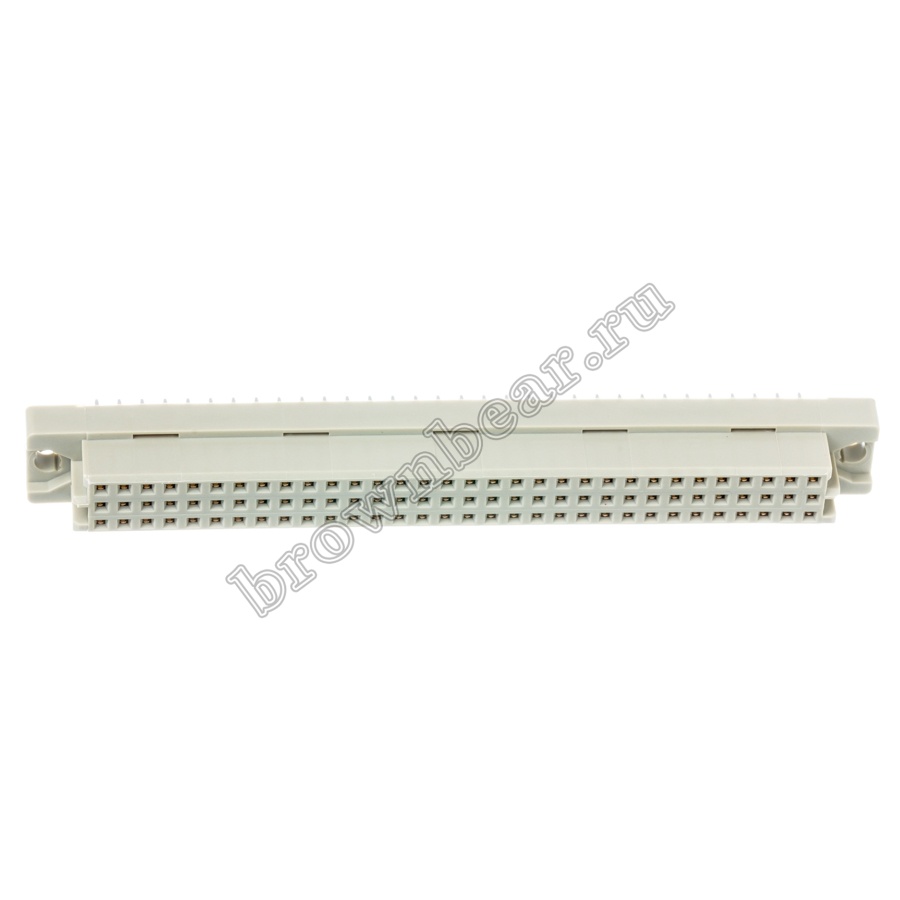

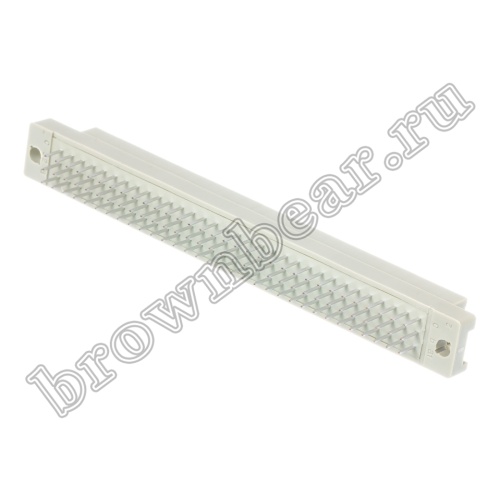

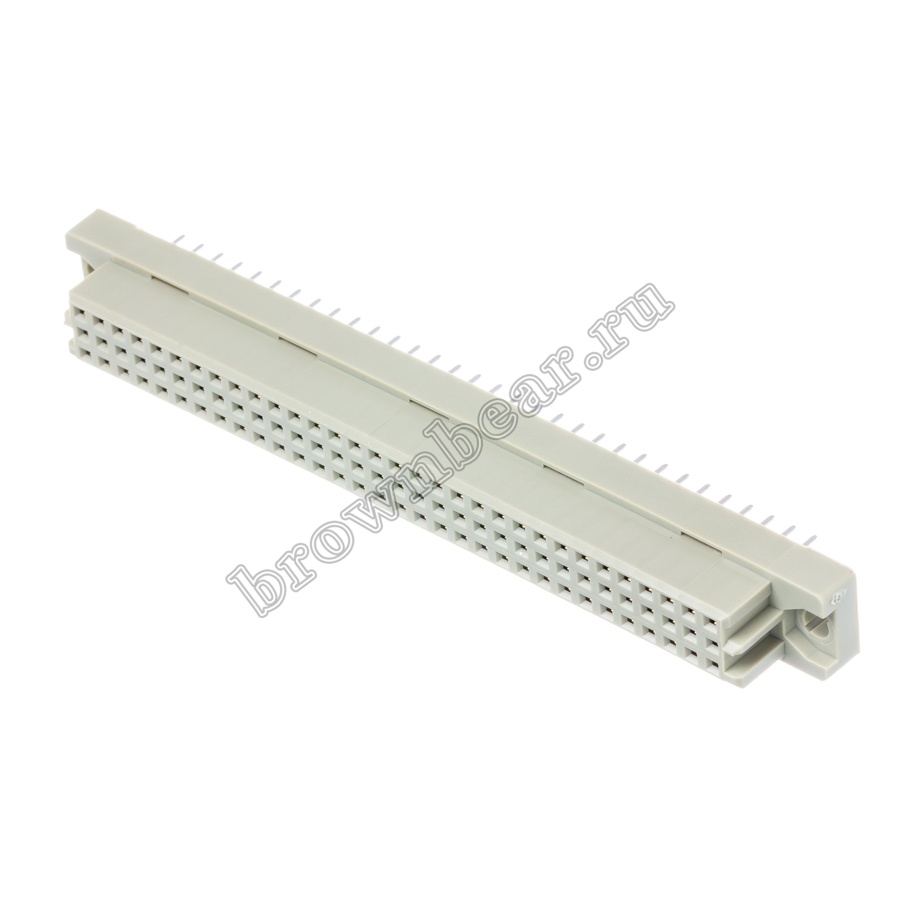

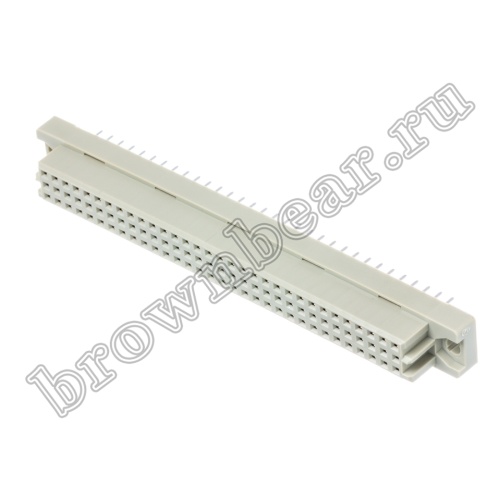

Разъём DIN 41612 96 контактов, розетка, длина контакта 4.0 мм, 3 ряда 612C-96F купить в интернет-магазине «Бурый Медведь»

Пн-Пт: с 10:00 до 18:00
Сб, Вс: выходной

0
0
0 В корзине пока пусто
Характеристики:
Страна
Тайвань (Китай)
Артикул товара
612C-96F
Код
185-021
Количество контактов
96
Шаг, мм
2.54
Материал контактов
фосф. бронза, покрытая золотом выборочно
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

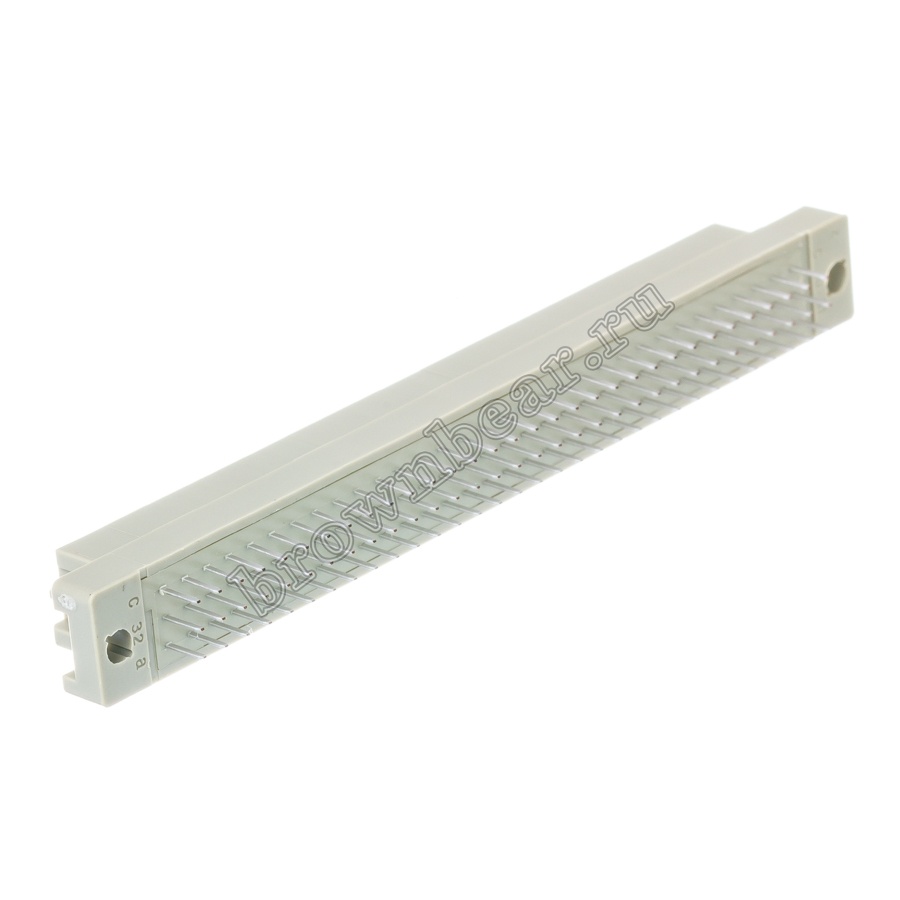

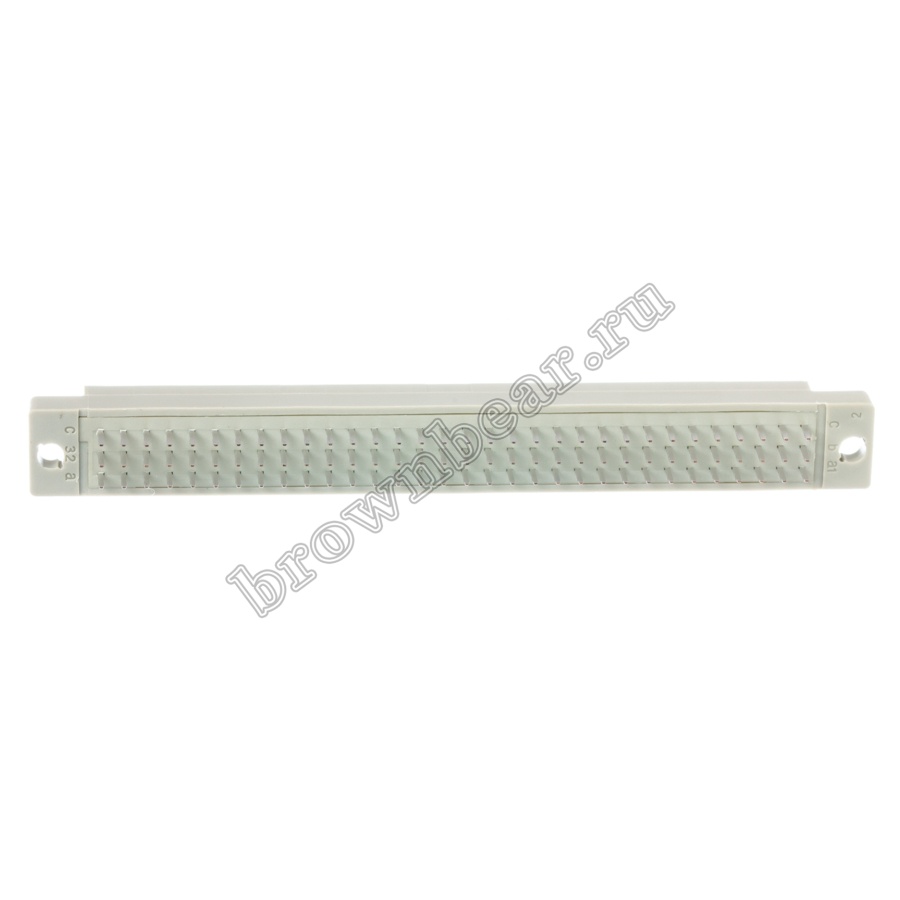

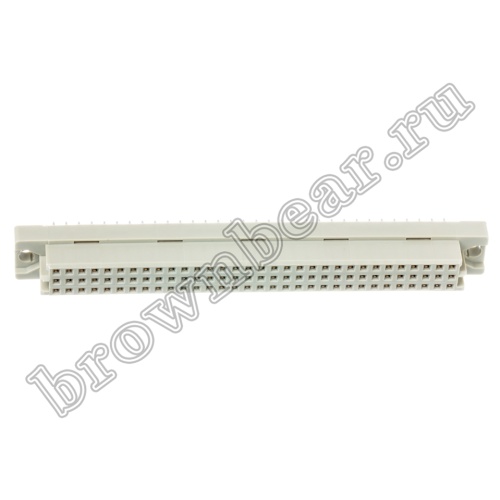

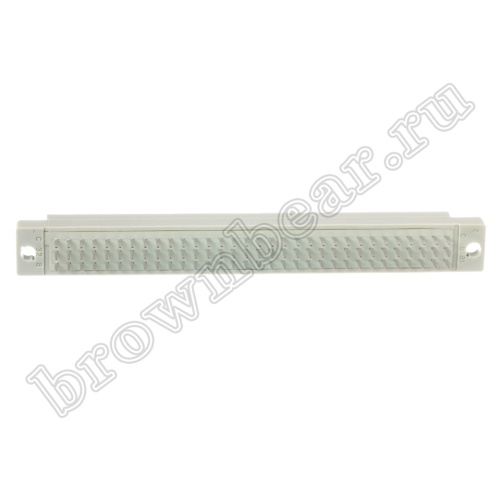

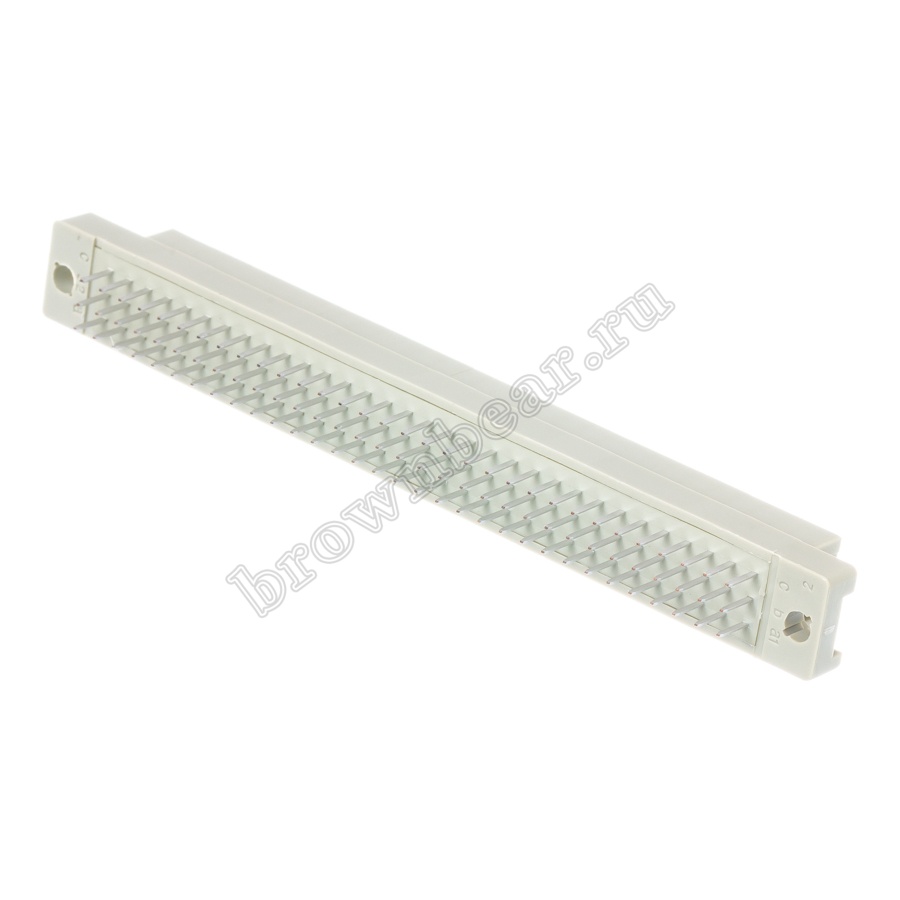

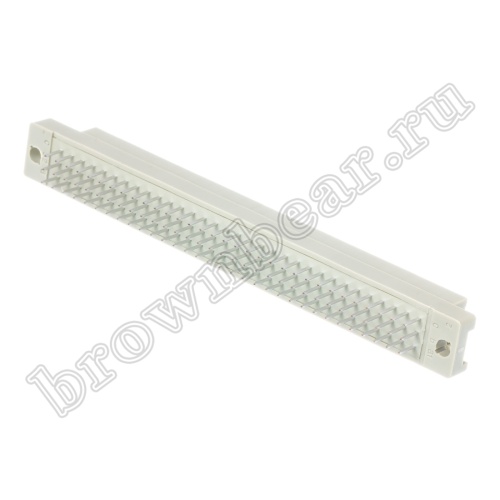

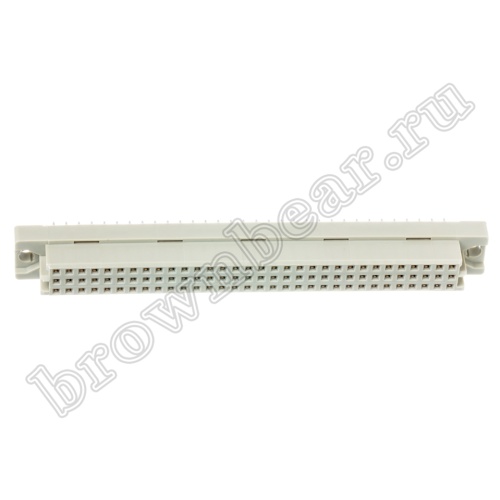

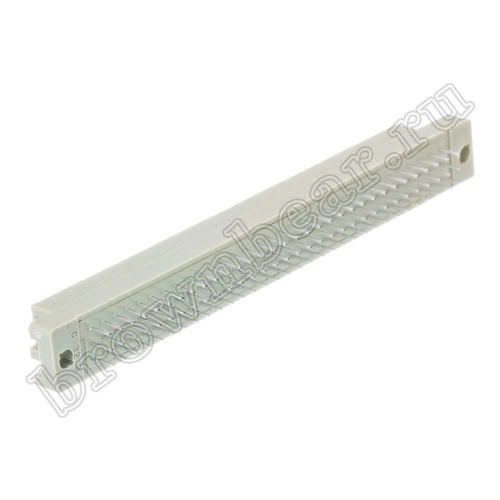

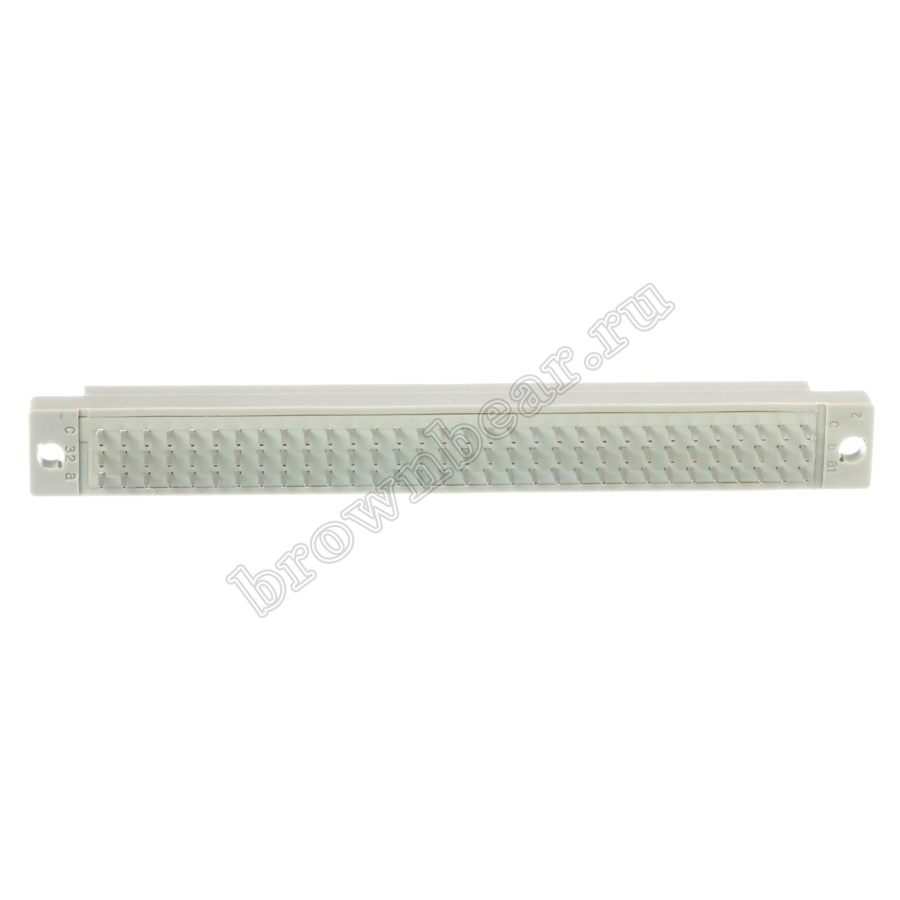

Разъём DIN 41612 серии C, розетка 96 контактов, шаг 2.54 мм, 3 ряда a+b+c, длина выводов 4.0 мм, вертикальная установка на плату.

Описание товара

Разъёмы DIN 41612 (международный стандарт IEC 603–2) – соединители для печатных плат, 2-х и 3-х рядные, с шагом 2.54 мм и 5.08 мм, в зависимости от конфигурации, количество контактов может колебаться от 8 до 96. Используются разъёмы DIN 41612 в шкафах автоматизированных систем управления технологическими процессами в нефтегазовой и лёгкой промышленности, металлургии, а также на транспорте.
Контакты разъёмов DIN 41612 изготавливаются из фосфористой бронзы с покрытием контактной части золотом, со стороны платы – оловом, что обеспечивает высокую электропроводность и долговечность. Корпус имеет ключ от неправильного соединения.
Разъёмы DIN 41612 устанавливаются на плату вертикально или под прямым углом, а также на кабель.
Монтаж разъёмов DIN 41612 может осуществляться:
под пайку – для разъёмов на плату с длиной выводов 2.5 мм или 4.0 мм;
под накрутку – для разъёмов на кабель с длиной выводов 13.0 мм или 17.0 мм с использованием специального инструмента.

2-х рядные DIN 41612:
серия В, В/2, Q, Q/2 – разъёмы с шагом 2.54 мм, числом контактов от 16 до 64, длиной выводов 4.0 мм и 2.5 мм;
серия Н – разъёмы с 15 силовыми контактами (ток 15 А), шагом 5.08 мм и длиной выводов 4.0 мм и 10 мм.
Стандартная длина корпуса двухрядного разъёма DIN 41612 серий В, Q и Н – 95 мм, для В/2 и Q/2 – вдвое короче.

3-х рядные DIN 41612: С, C/2, R, R/2, P – разъёмы с шагом 2.54 мм или 5.08 мм, числом контактов от 8 до 96, длиной выводов 2.5 мм и 4.0 мм для пайки на плату, 13.0 мм или 17.0 мм для накрутки на кабель.
Стандартная длина корпуса трёхрядного разъёма DIN 41612 серий С и R – 95 мм, для C/2 и R/2 – вдвое короче.

Со стороны контактной части все контакты пронумерованы.
Существуют разъёмы DIN 41612 с пропущенными горизонтальными и вертикальными рядами контактов. Если пропущены вертикальные ряды и заполнены первый, третий и т.д. контакты, то разъём называется нечётным, если второй, четвёртый и т.д. – чётным.
Горизонтальные ряды на схемах обычно обозначают буквами A, B и C. Разъёмы DIN 41612 2-х рядные изготавливаются по схемам: только A ряд, только B ряд, и наиболее распространённые разъёмы – с рядами A + B. Разъёмы DIN 41612 3х рядные изготавливаются по схемам: только A ряд, только B ряд, только C ряд, ряды A + B, ряды B +C, и наиболее распространённые разъёмы – с рядами A + C и A + B + C.

Характеристики

Страна Тайвань (Китай)
Артикул товара 612C-96F
Код 185-021
Разъём DIN 41612
Тип контактов розетка
Установка на плату
Количество контактов 96
Шаг, мм 2.54
Тип исполнения прямой / трехрядный
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом выборочно
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 2
Предельное напряжение, В 1000 (АС) в течение 1 мин.
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.02
Допустимые температуры от -55 до 105 °C
Вес, кг 0.016335
Дополнительная информация Х (длина выводов) = 4мм

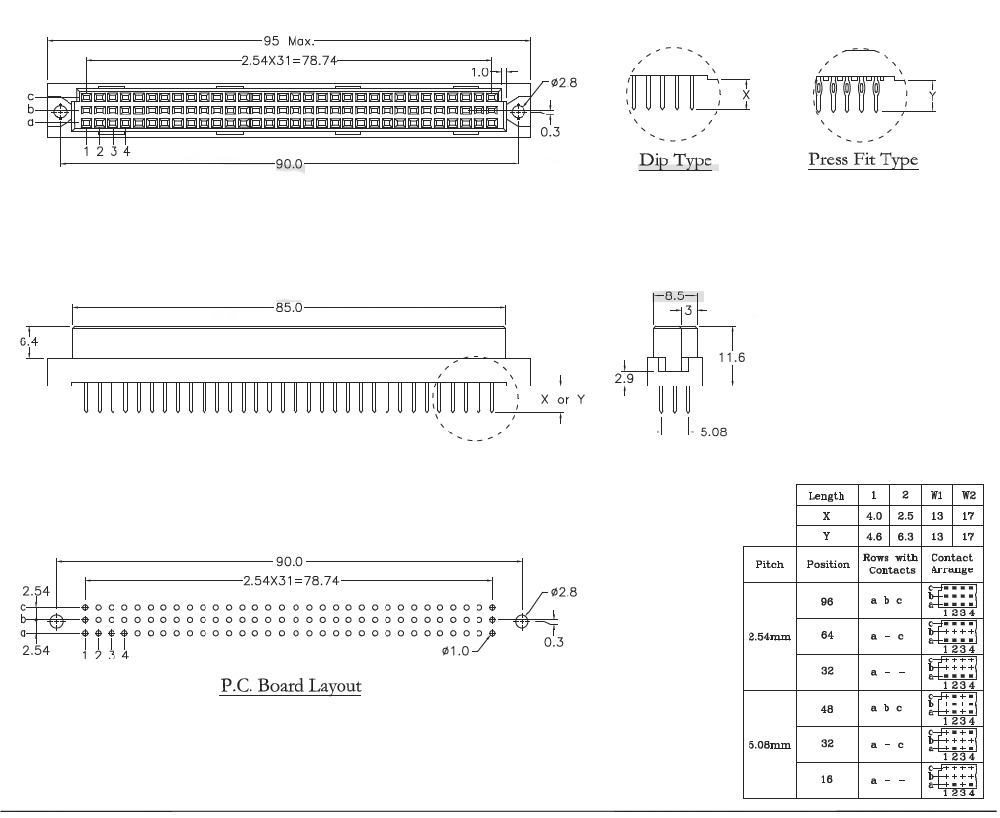

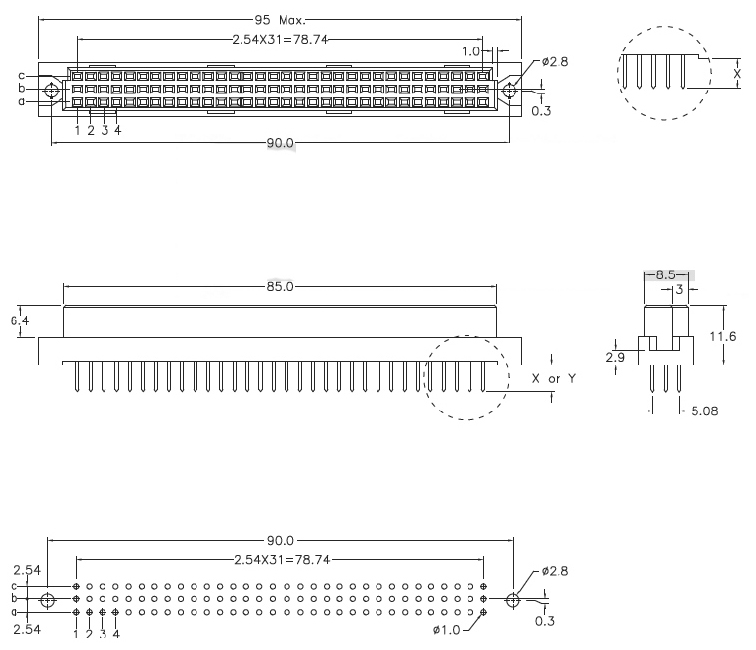

Схема изделия









шагколичество
контактов
контактный
ряд
2.54мм96a b c
64a b -
64a - c
32a - -
5.08мм48a b c
32a b -
32a - c
16a - -

Файлы

vwwq54g5fq3eyp4nma1ykndr7bi58539.png Схема изделия, 60.7 КБ
