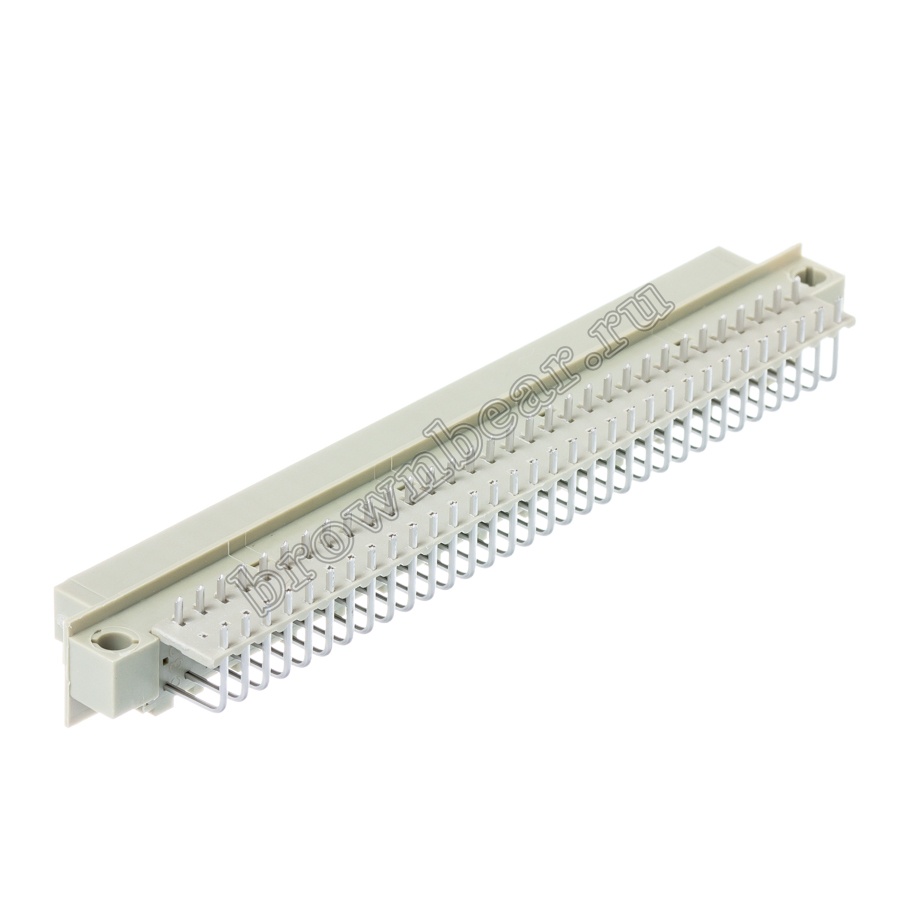

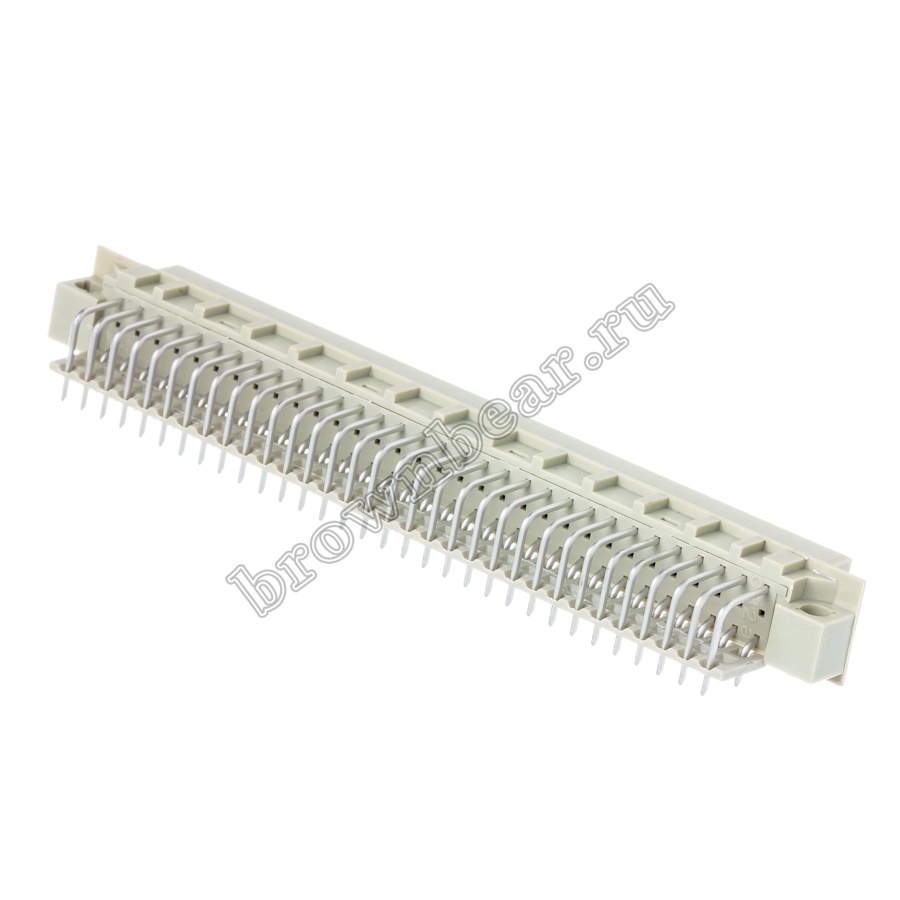

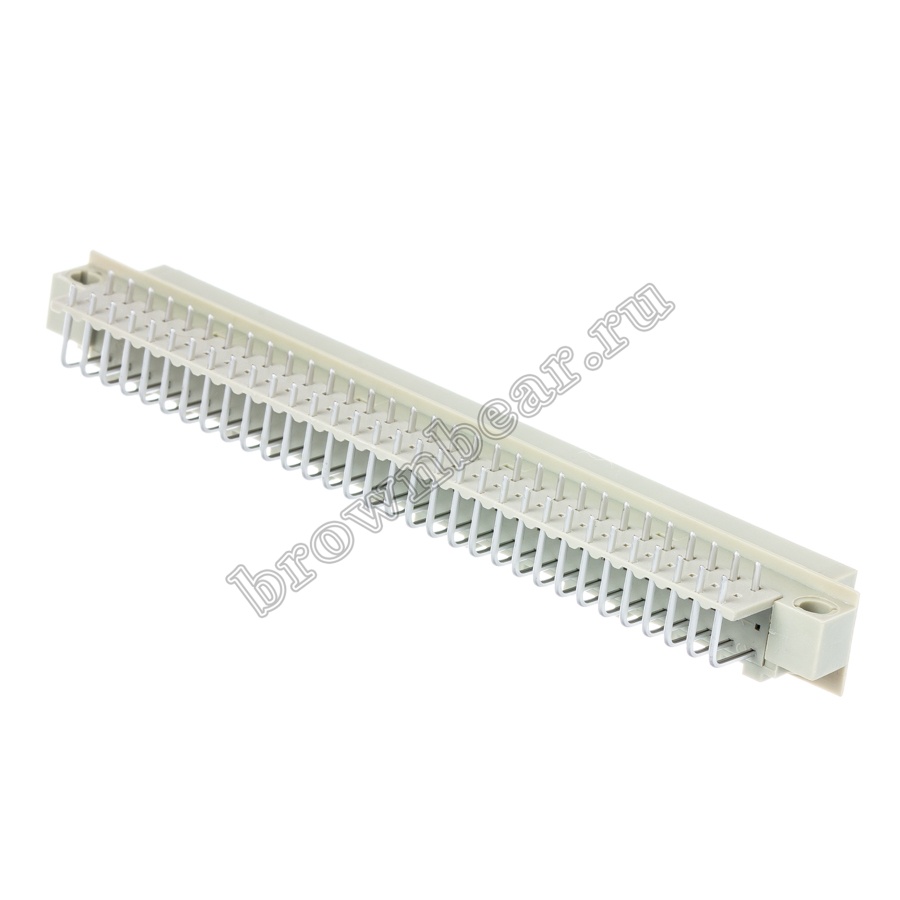

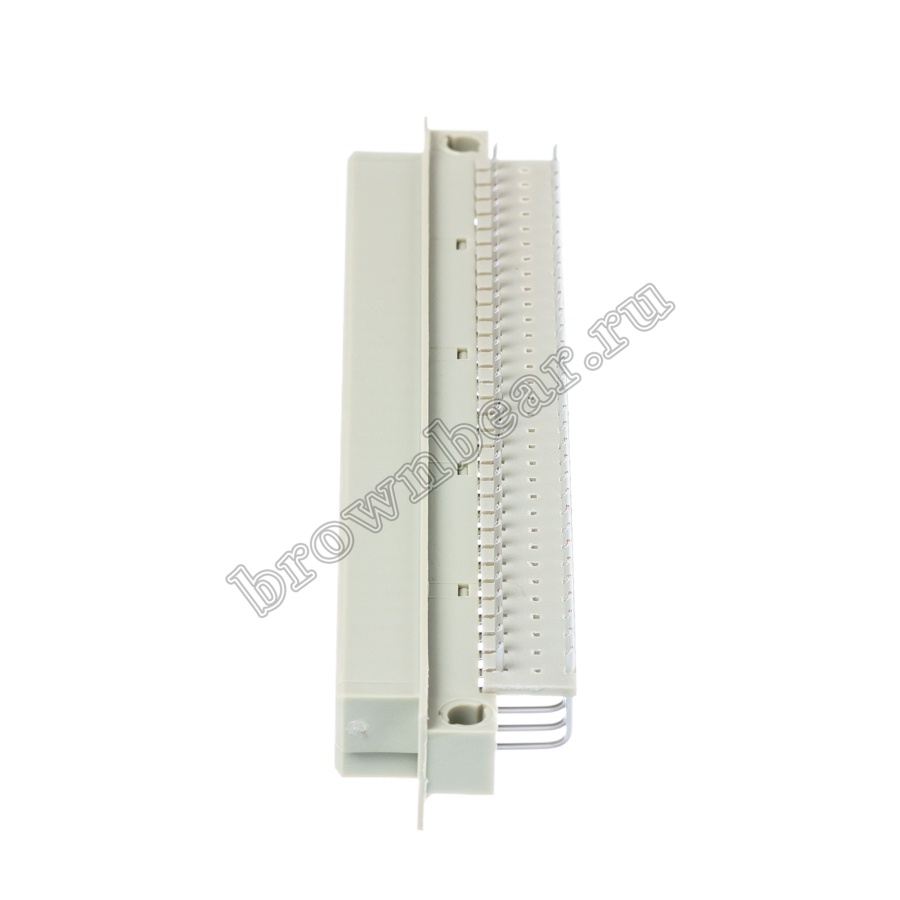

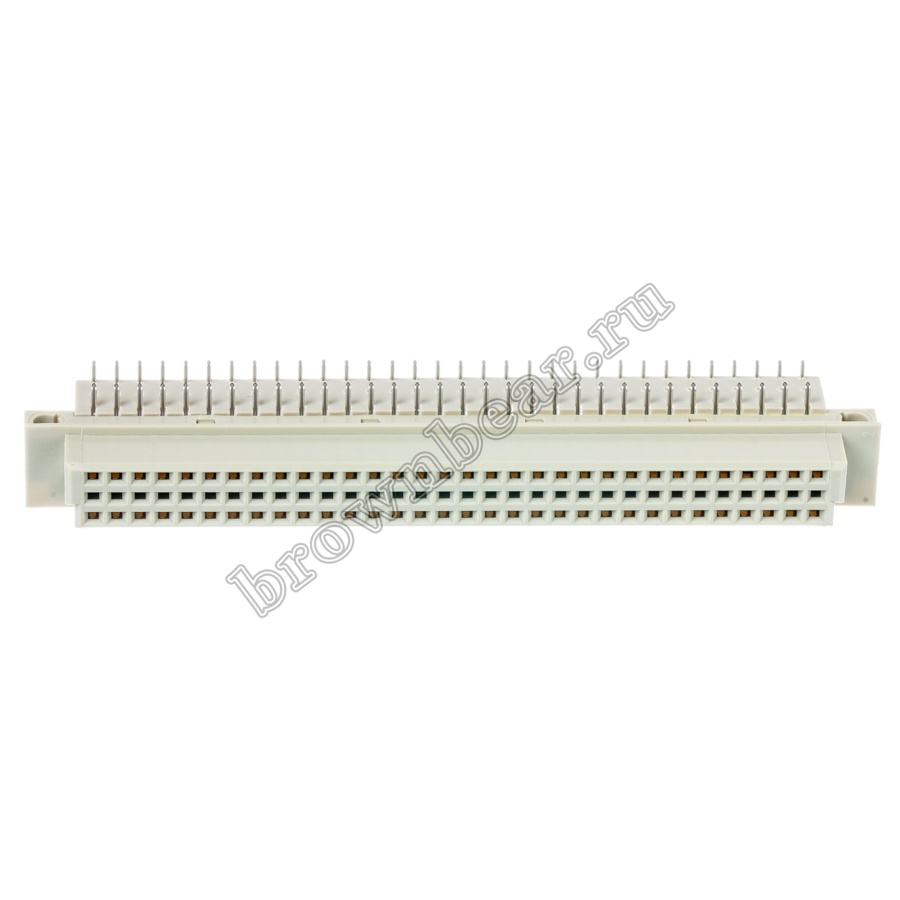

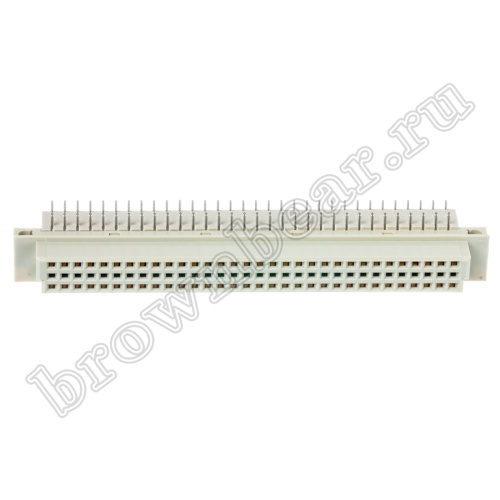

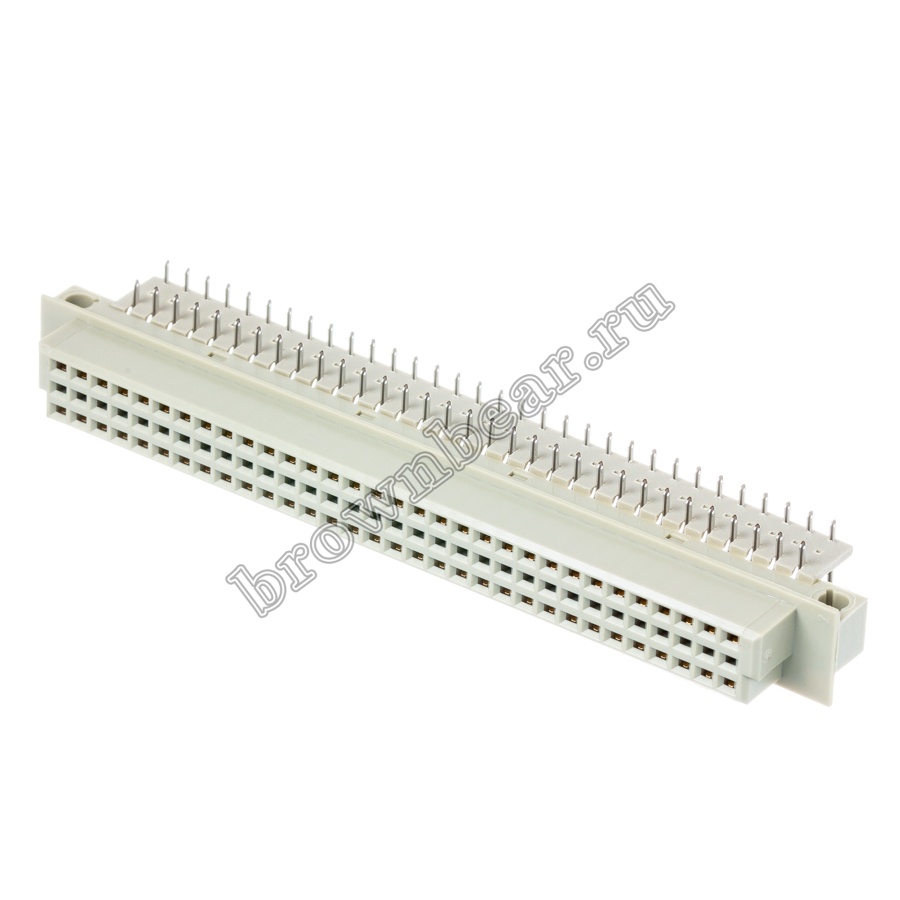

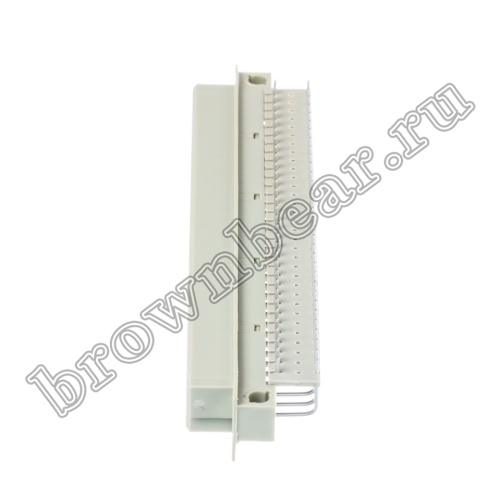

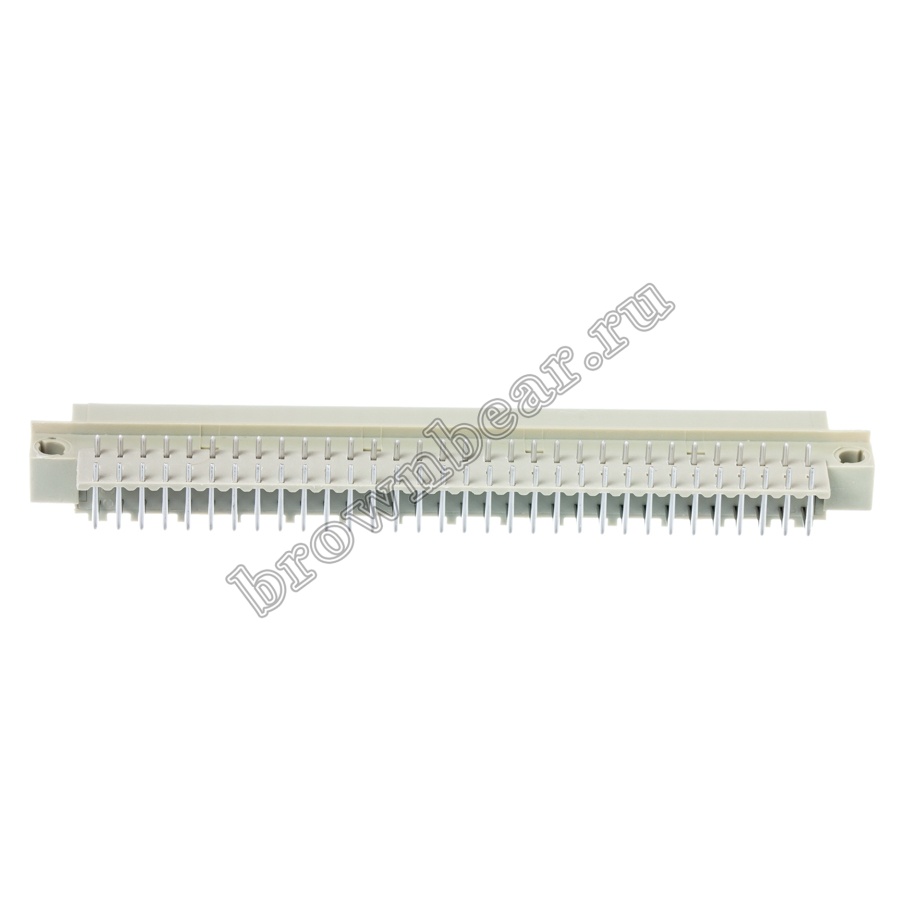

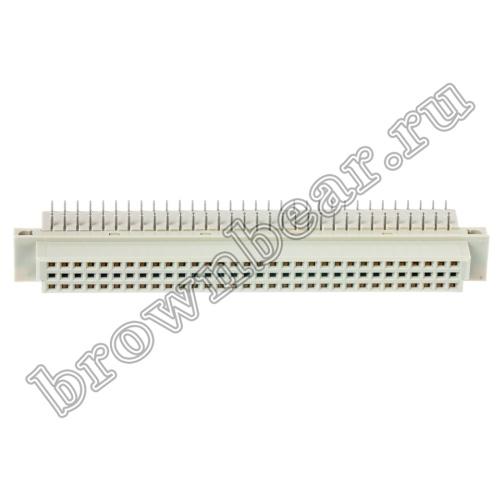

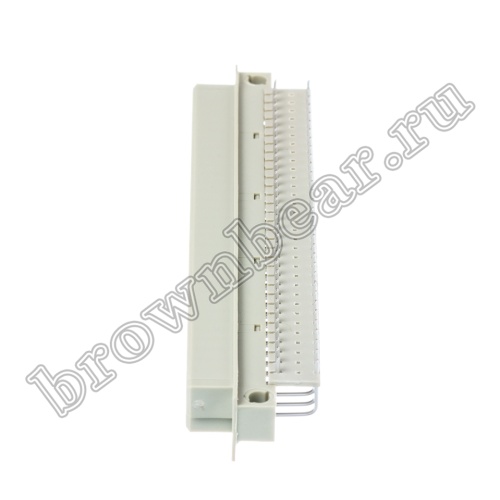

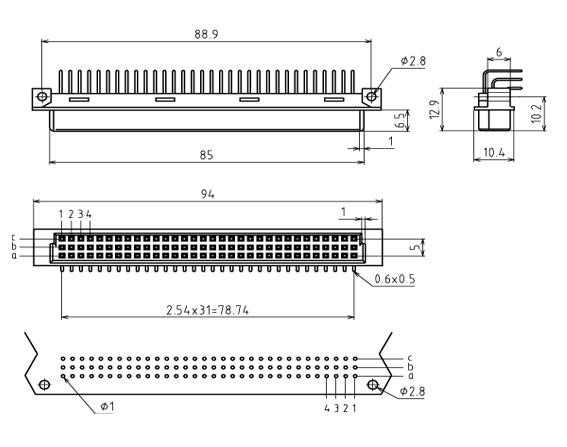

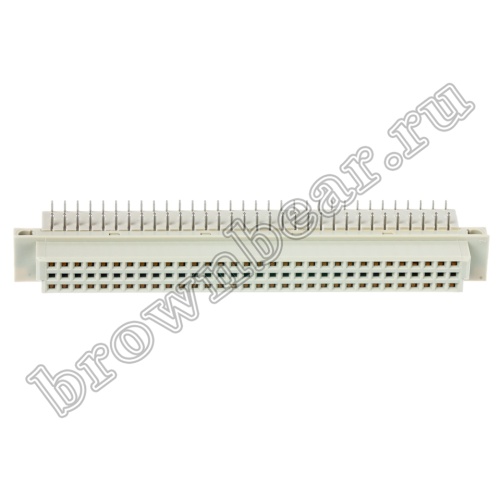

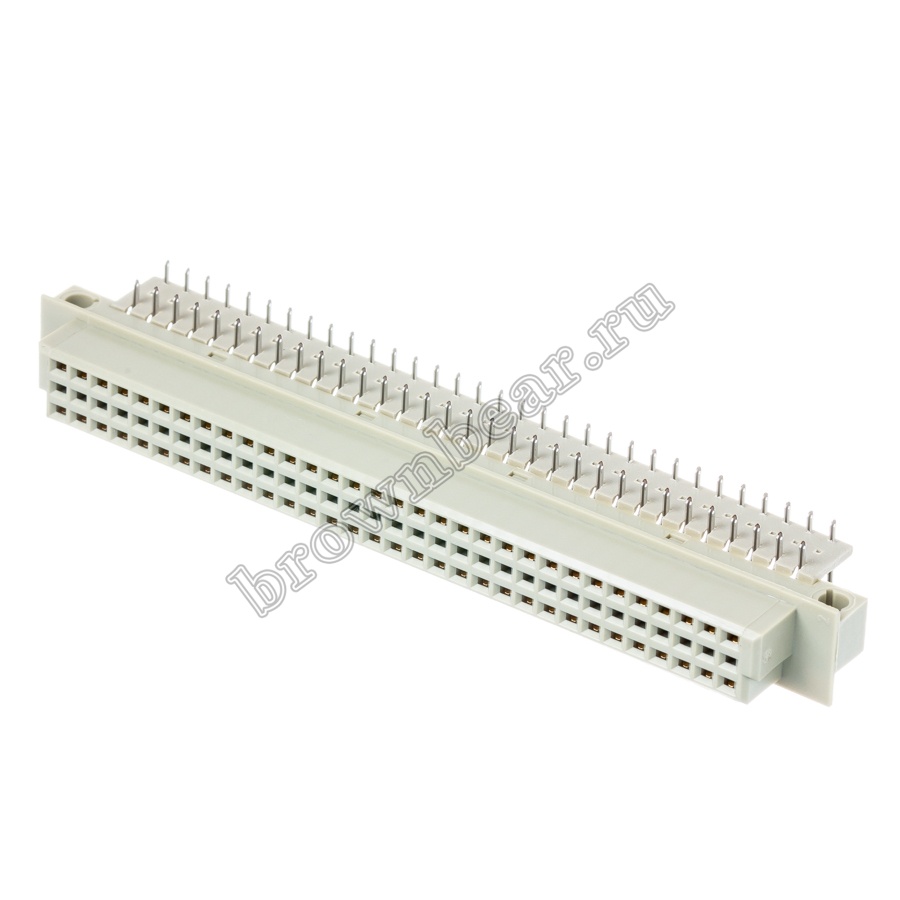

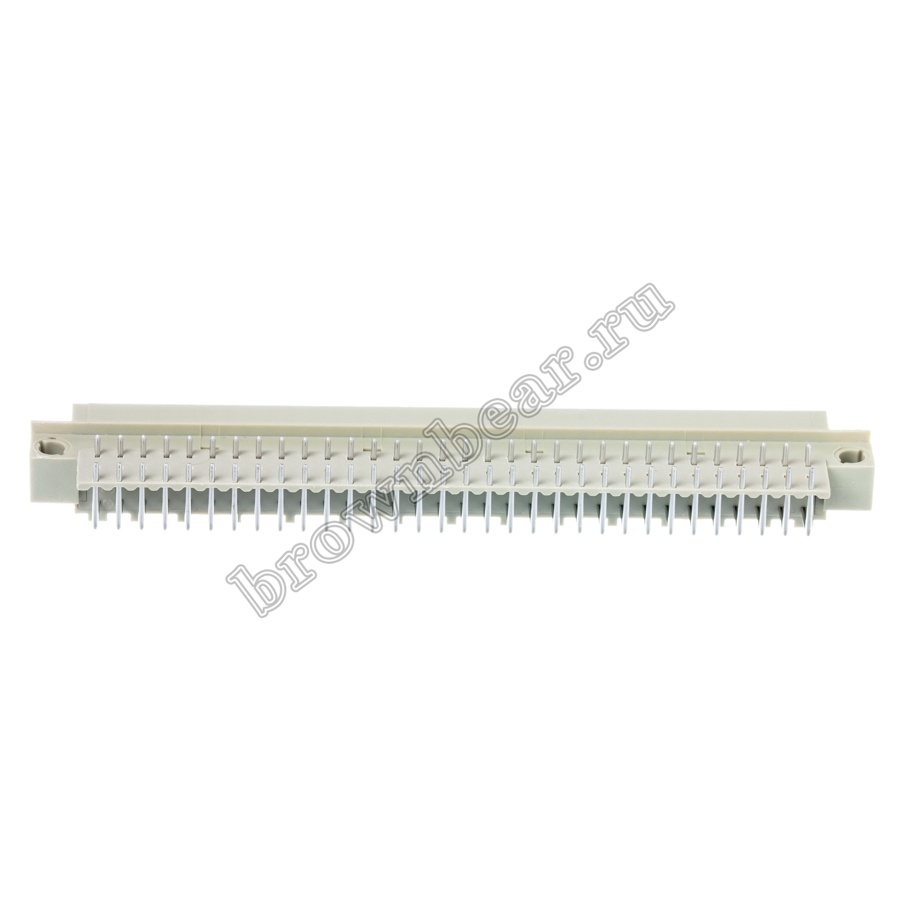

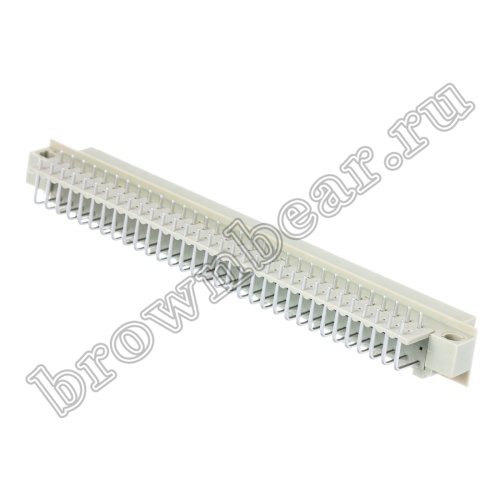

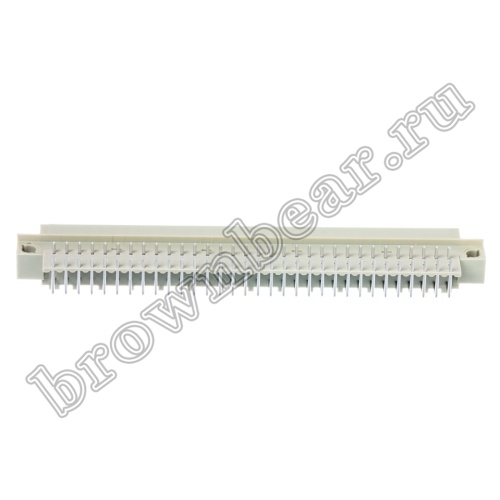

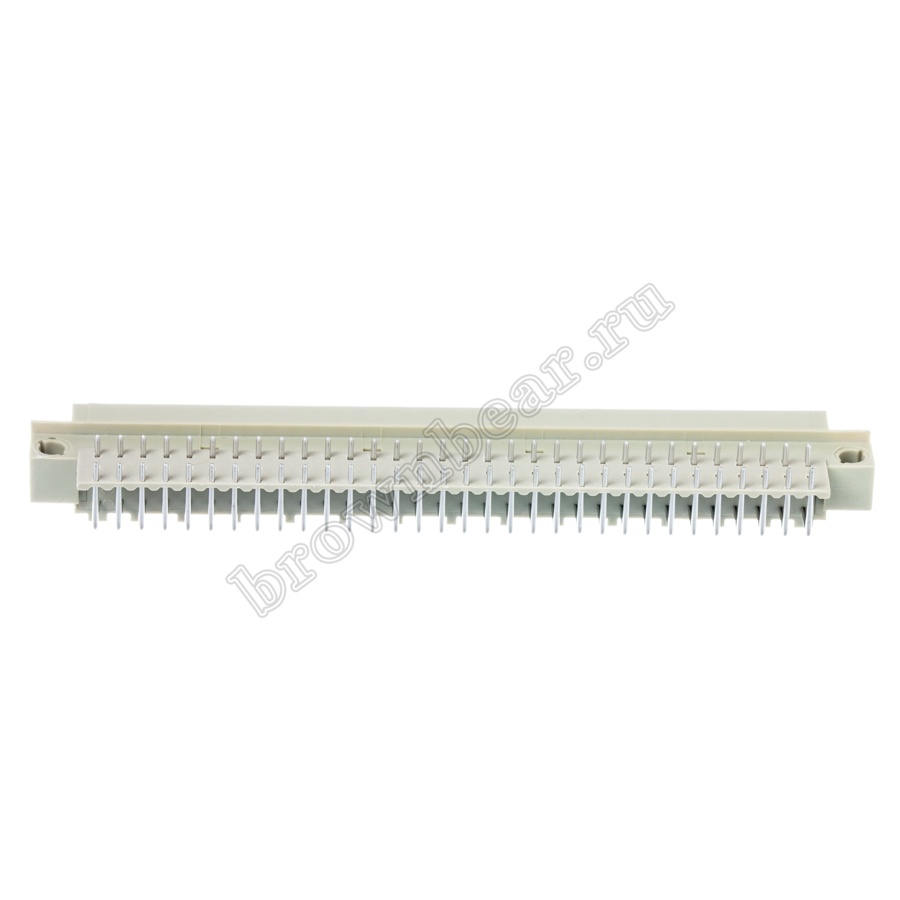

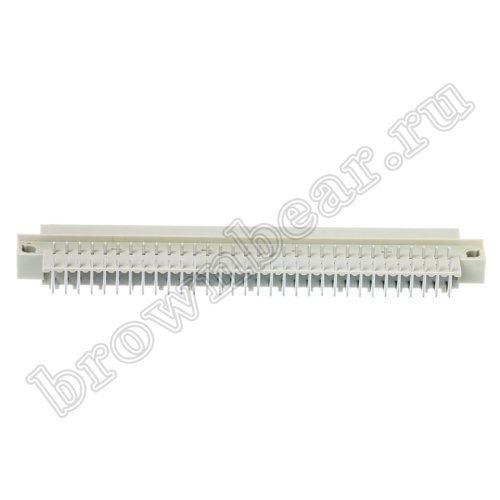

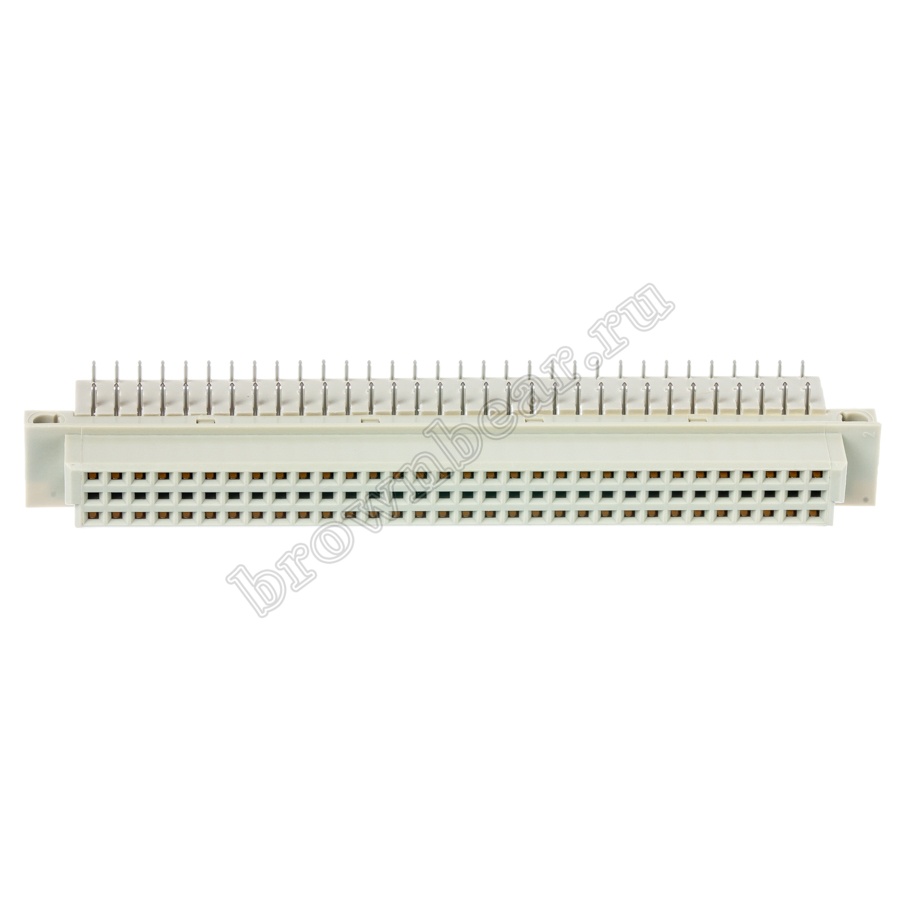

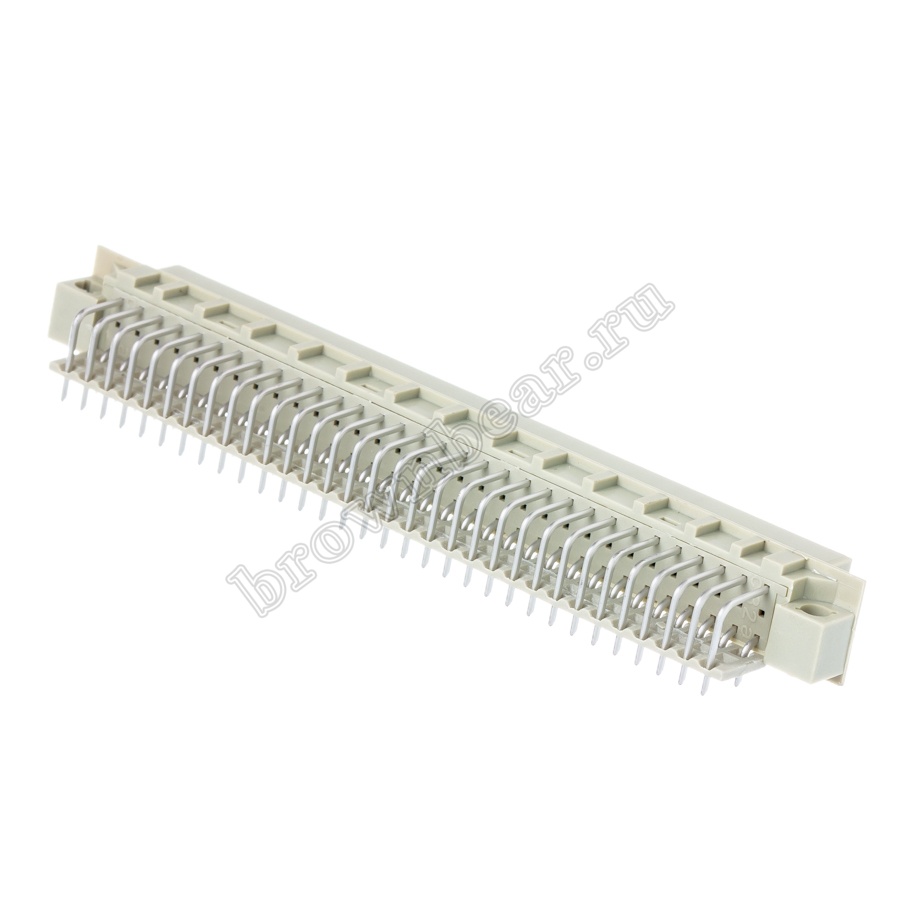

612R-64F-E Разъём DIN 41612 64 контакта, розетка, прямой угол, 3 ряда

Разъёмы DIN 41612 (международный стандарт IEC 603–2) – соединители для печатных плат, 2-х и 3-х рядные, с шагом 2.54 мм и 5.08 мм, в зависимости от конфигурации, количество контактов может колебаться от 8 до 96. Используются разъёмы DIN 41612 в шкафах автоматизированных систем управления технологическими процессами в нефтегазовой и лёгкой промышленности, металлургии, а также на транспорте.
Контакты разъёмов DIN 41612 изготавливаются из фосфористой бронзы с покрытием контактной части золотом, со стороны платы – оловом, что обеспечивает высокую электропроводность и долговечность. Корпус имеет ключ от неправильного соединения.
Разъёмы DIN 41612 устанавливаются на плату вертикально или под прямым углом, а также на кабель.
Монтаж разъёмов DIN 41612 может осуществляться:
под пайку – для разъёмов на плату с длиной выводов 2.5 мм или 4.0 мм;
под накрутку – для разъёмов на кабель с длиной выводов 13.0 мм или 17.0 мм с использованием специального инструмента.

2-х рядные DIN 41612:
серия В, В/2, Q, Q/2 – разъёмы с шагом 2.54 мм, числом контактов от 16 до 64, длиной выводов 4.0 мм и 2.5 мм;
серия Н – разъёмы с 15 силовыми контактами (ток 15 А), шагом 5.08 мм и длиной выводов 4.0 мм и 10 мм.
Стандартная длина корпуса двухрядного разъёма DIN 41612 серий В, Q и Н – 95 мм, для В/2 и Q/2 – вдвое короче.

3-х рядные DIN 41612: С, C/2, R, R/2, P – разъёмы с шагом 2.54 мм или 5.08 мм, числом контактов от 8 до 96, длиной выводов 2.5 мм и 4.0 мм для пайки на плату, 13.0 мм или 17.0 мм для накрутки на кабель.
Стандартная длина корпуса трёхрядного разъёма DIN 41612 серий С и R – 95 мм, для C/2 и R/2 – вдвое короче.

Со стороны контактной части все контакты пронумерованы.
Существуют разъёмы DIN 41612 с пропущенными горизонтальными и вертикальными рядами контактов. Если пропущены вертикальные ряды и заполнены первый, третий и т.д. контакты, то разъём называется нечётным, если второй, четвёртый и т.д. – чётным.
Горизонтальные ряды на схемах обычно обозначают буквами A, B и C. Разъёмы DIN 41612 2-х рядные изготавливаются по схемам: только A ряд, только B ряд, и наиболее распространённые разъёмы – с рядами A + B. Разъёмы DIN 41612 3х рядные изготавливаются по схемам: только A ряд, только B ряд, только C ряд, ряды A + B, ряды B +C, и наиболее распространённые разъёмы – с рядами A + C и A + B + C.
