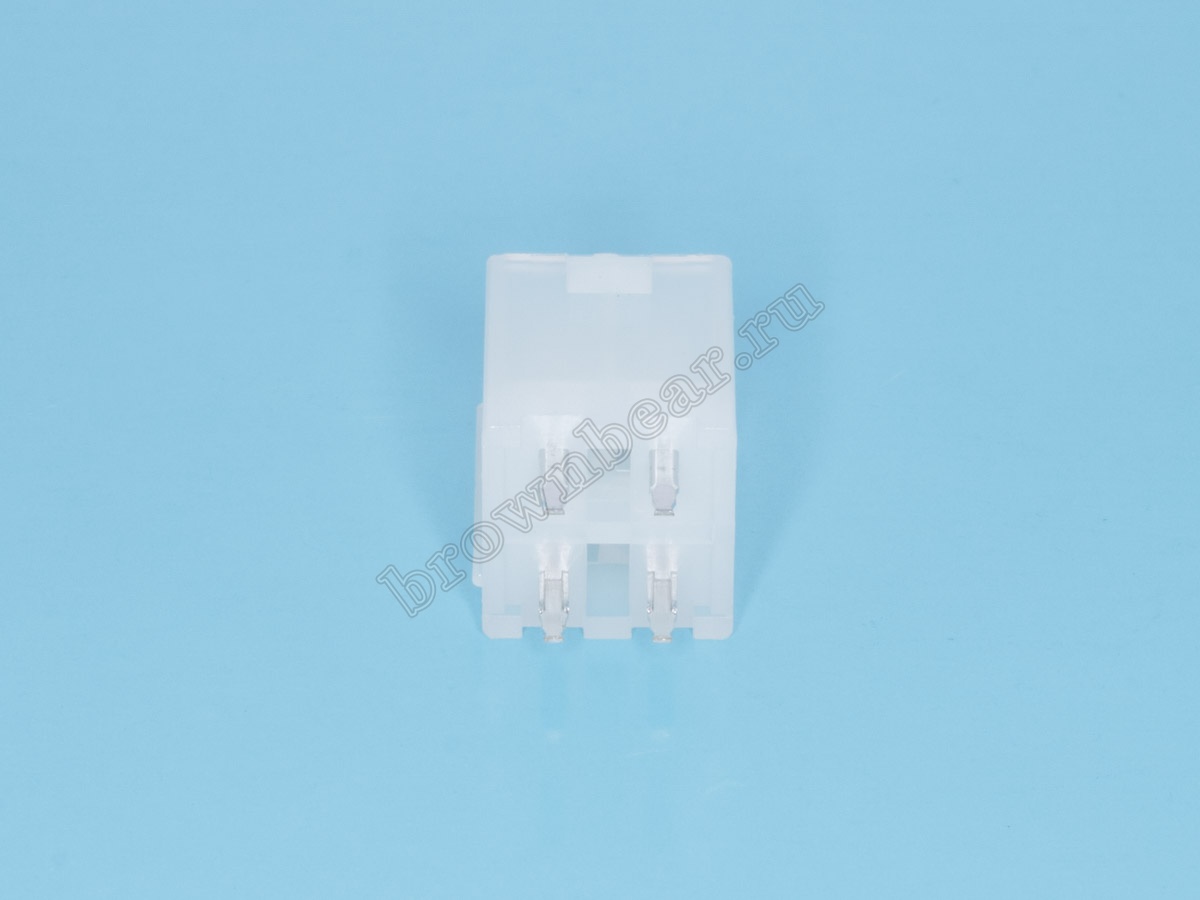

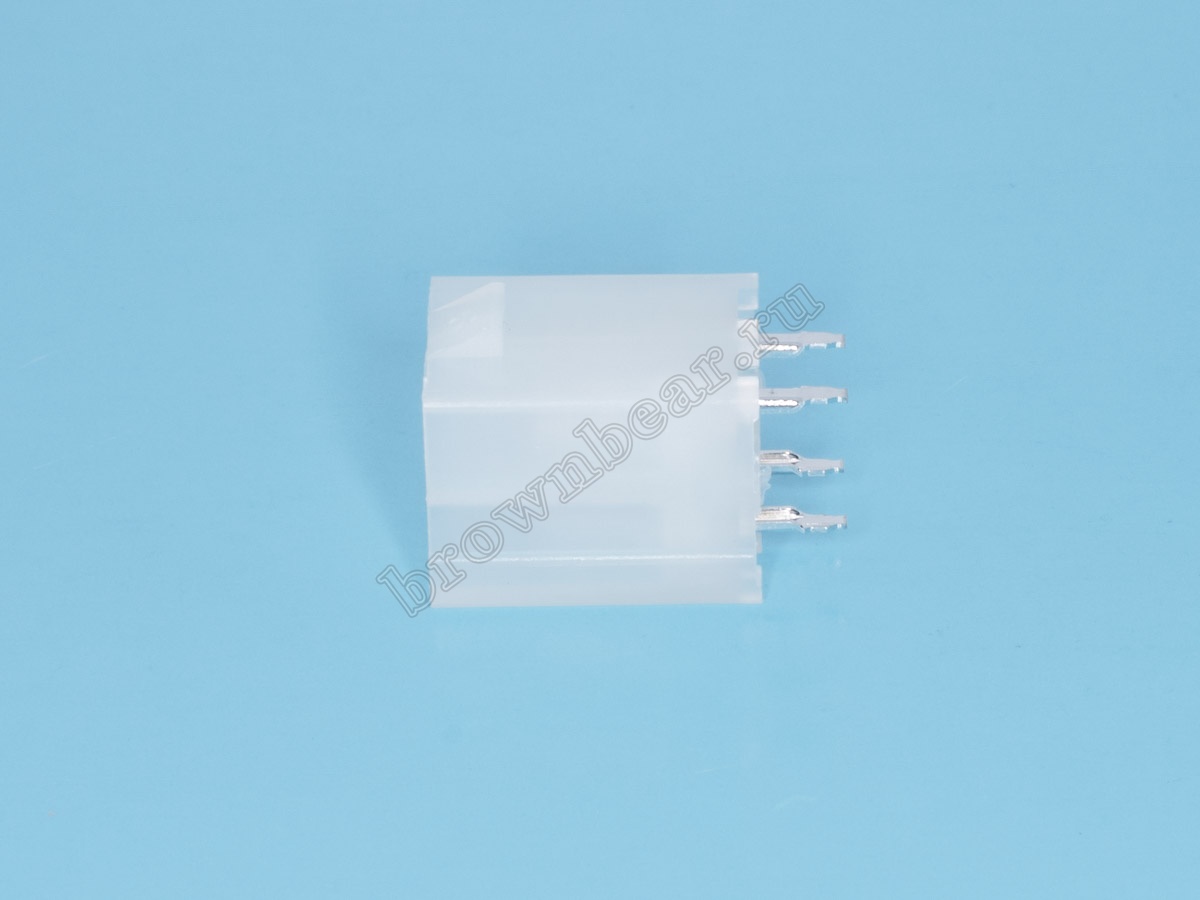

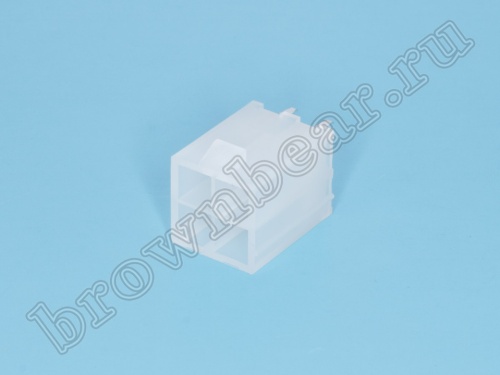

Разъем питания Mini-Fit 4 контакта, вилка на плату, шаг 4,2мм MF-4MA купить в интернет-магазине «Бурый Медведь»

Пн-Пт: с 10:00 до 18:00
Сб, Вс: выходной

0
0
0 В корзине пока пусто
Характеристики:
Страна
Тайвань (Китай)
Артикул товара
MF-4MA
Код
125-046
Количество контактов
4
Шаг, мм
4.2
Материал контактов
бронза, покрытая оловом
Материал изолятора
нейлон-66, усиленный стекловолокном UL94 V-0

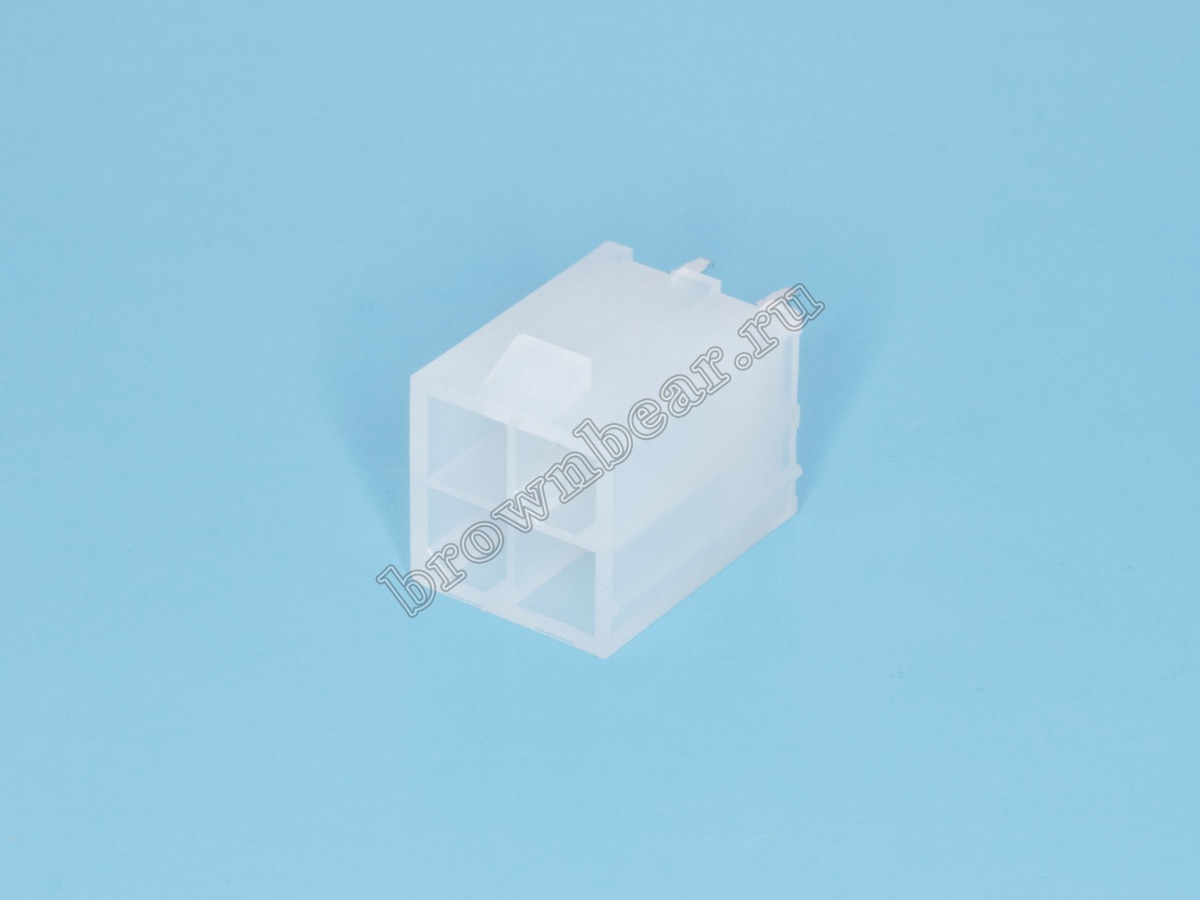

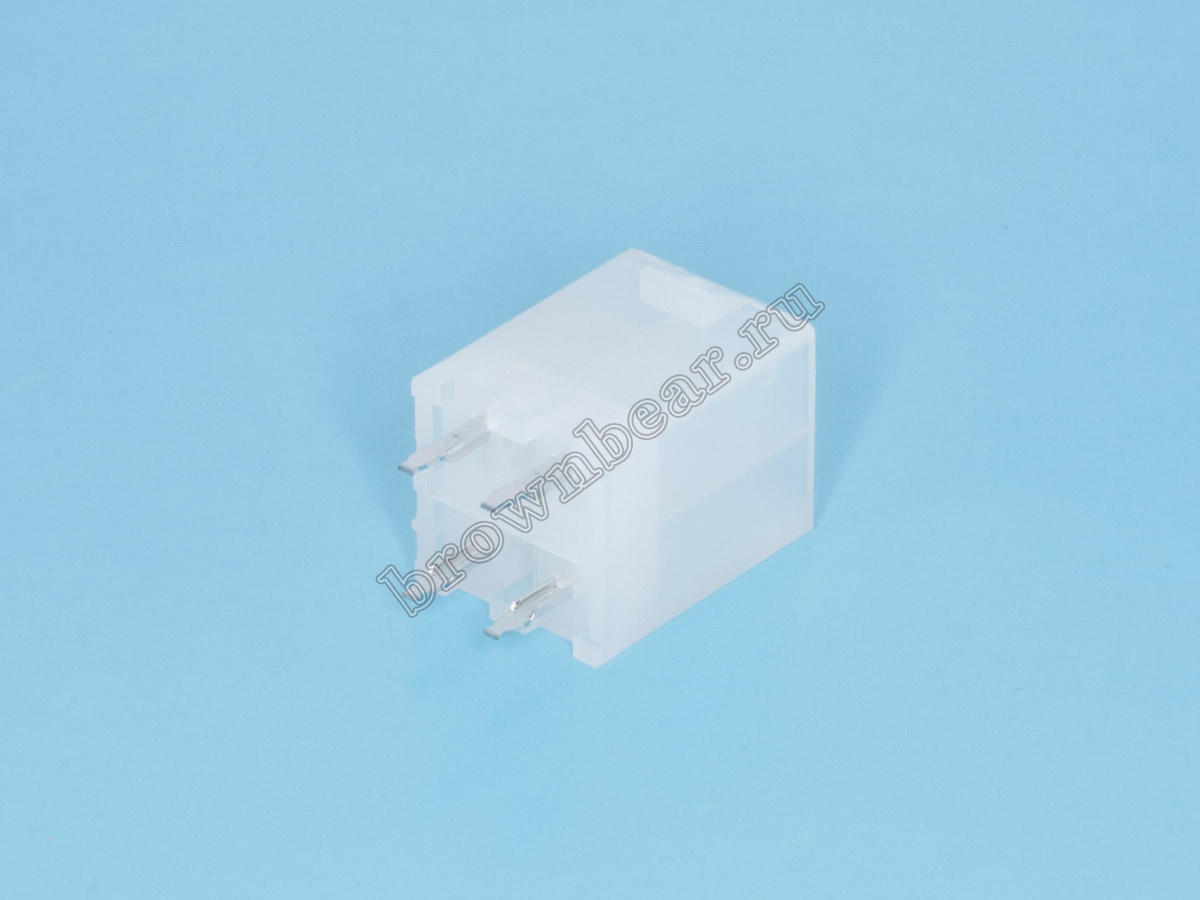

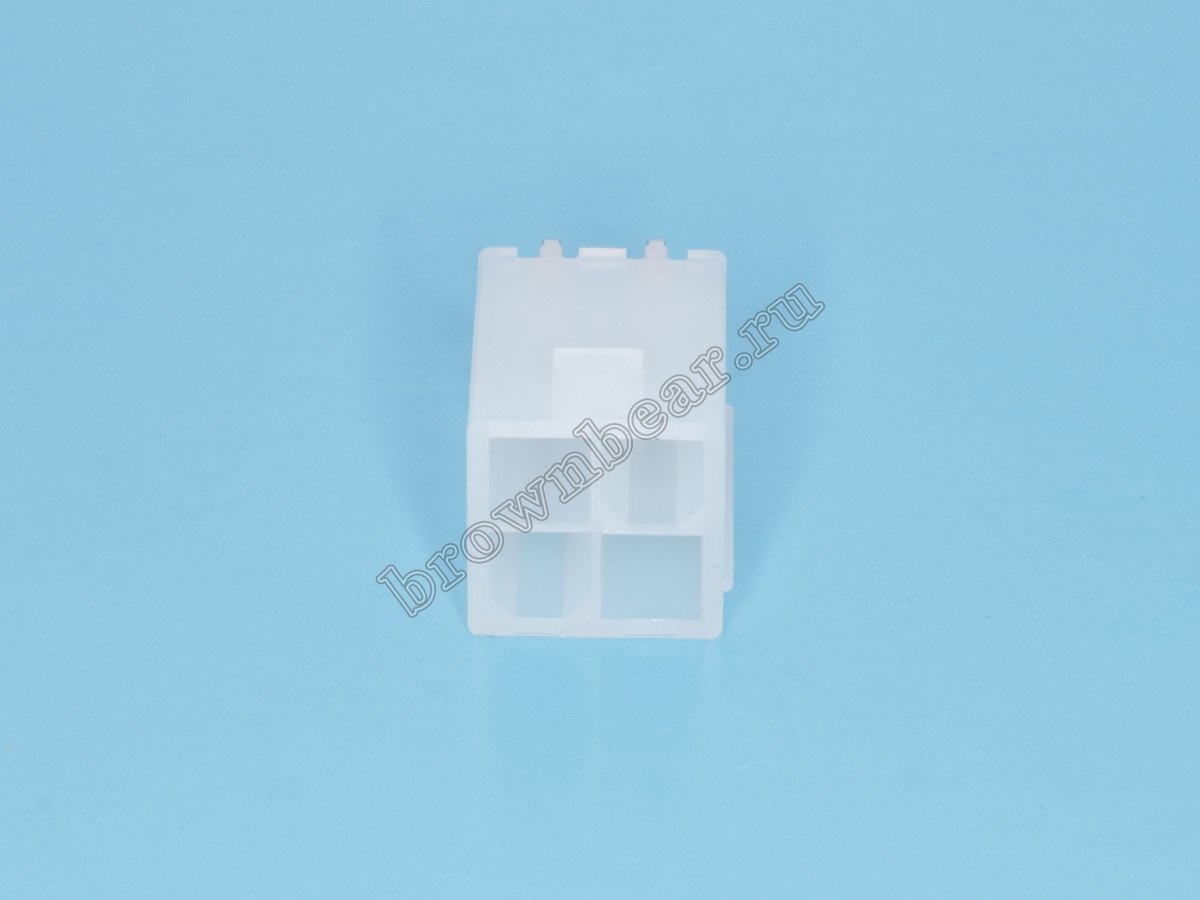

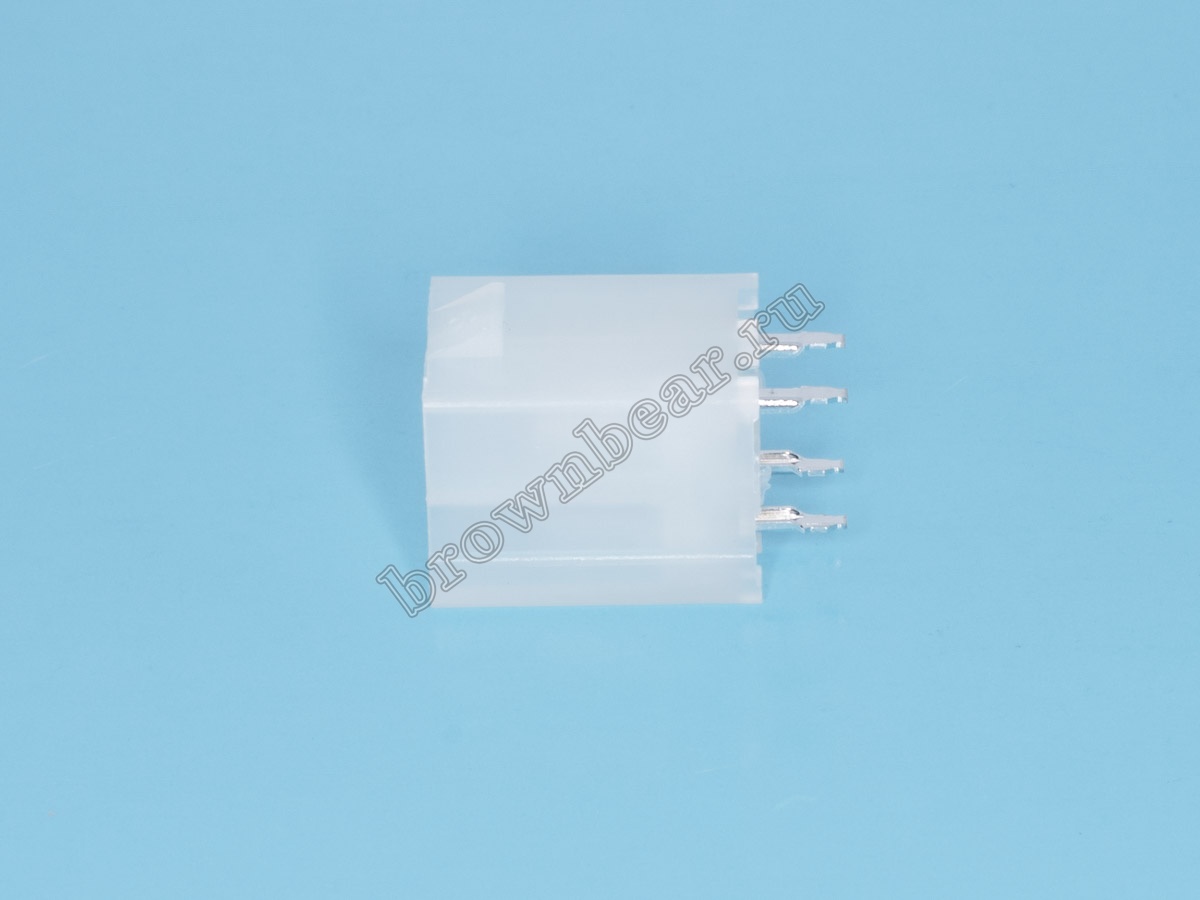

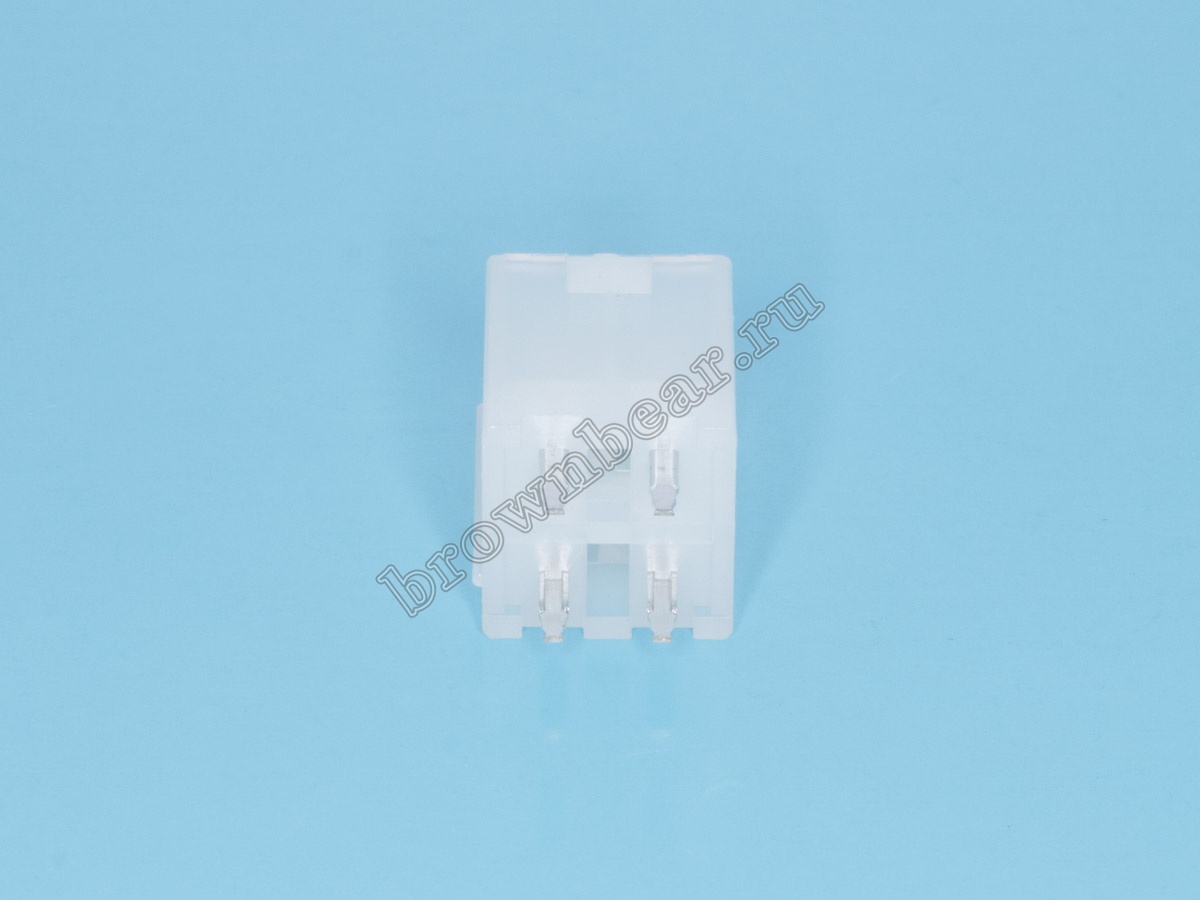

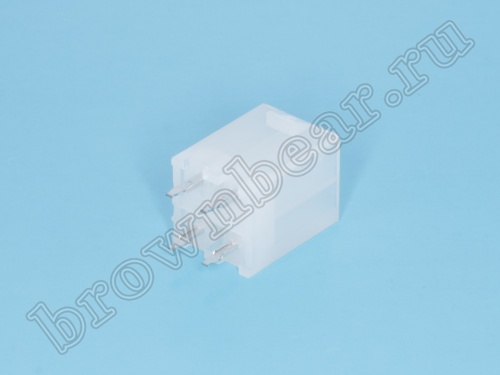

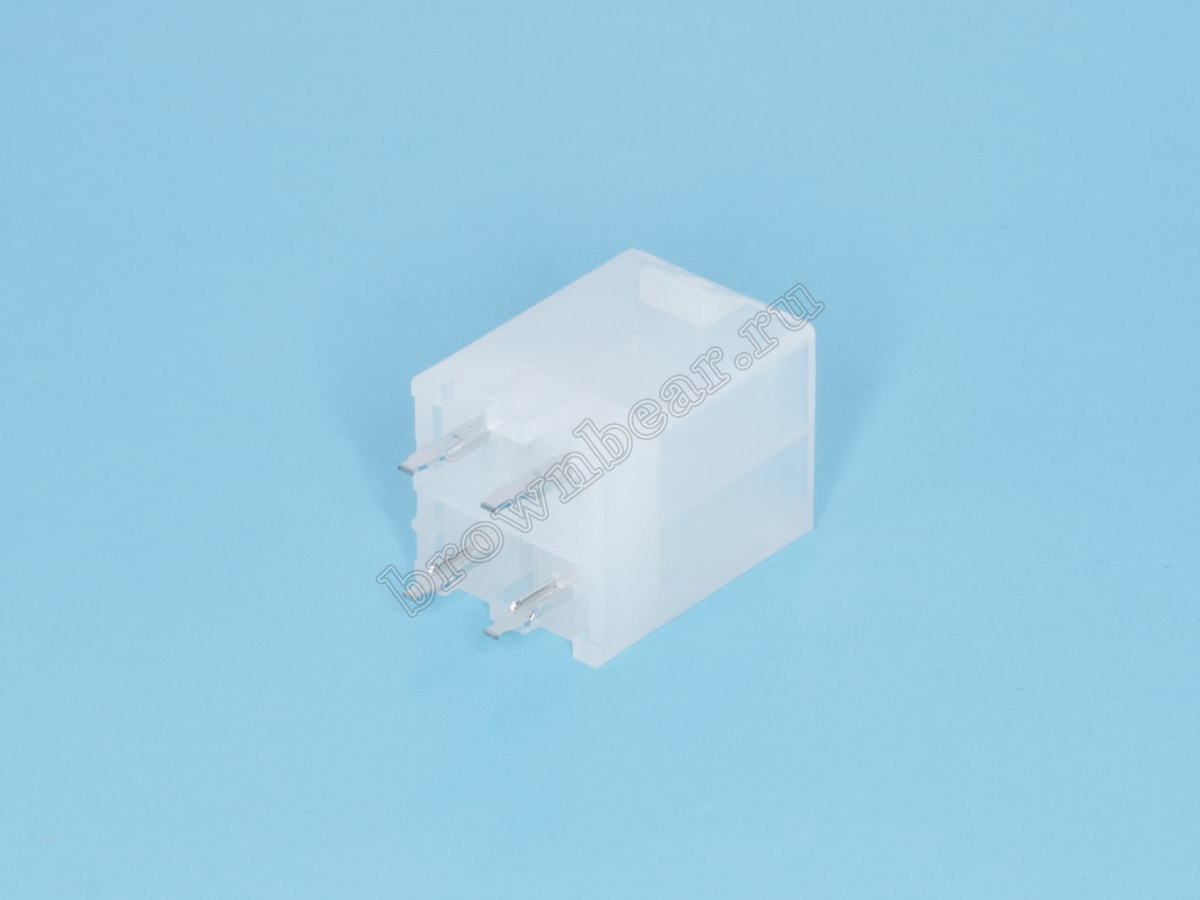

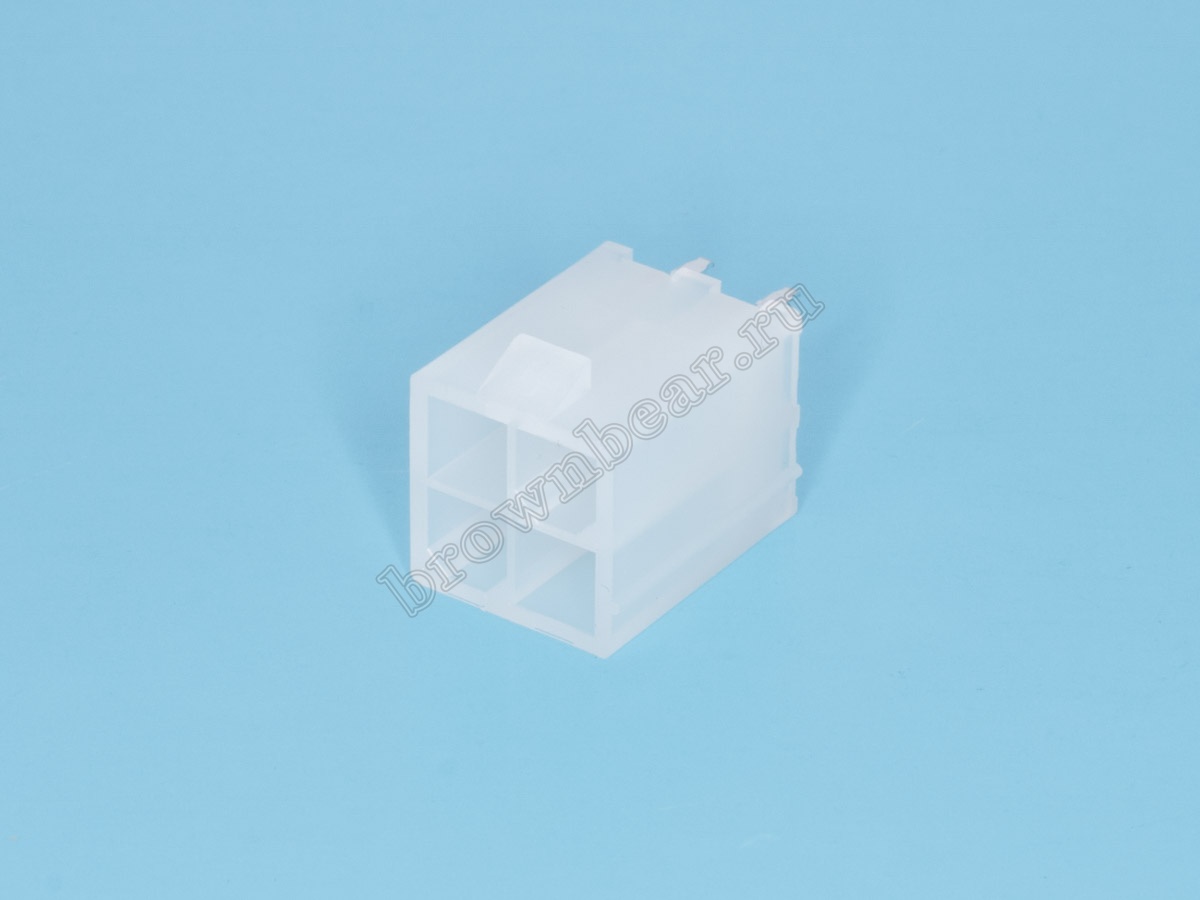

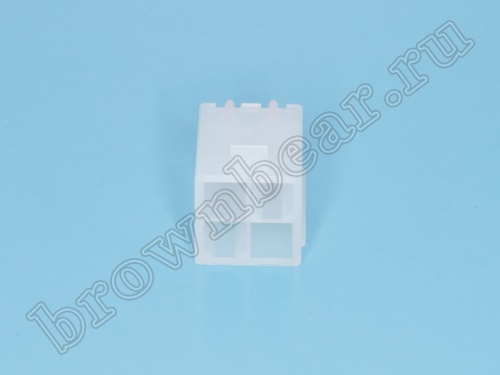

Разъём Mini-Fit вилка 4 контакта устанавливается на плату вертикально при помощи пайки.

Описание товара

Разъёмы серии Mini-Fit предназначены для подачи низковольтного электропитания и имеют от 2 до 20 контактов. Корпуса разъёмов Mini-Fit имеют строго ориентированные ключи, что обеспечивает защиту от ошибочного подключения. Фиксация ответных частей производится при помощи замка-защёлки исключающего произвольное рассоединение. Тип подключения разъёмов Mini-Fit: кабель-кабель и кабель-плата. Разъёмы на плату имеют тип контактов "вилка" изготавливаются в прямом и угловом вариантах. Кабельные разъёмы комплектуются контактами, монтаж контактов на кабель производится при помощи специального инструмента.

Характеристики

Страна Тайвань (Китай)
Артикул товара MF-4MA
Код 125-046
Разъём Mini-Fit / низковольтное питание
Тип контактов вилка
Установка на плату
Количество контактов 4
Шаг, мм 4.2
Тип исполнения прямой
Материал контактов бронза, покрытая оловом
Материал изолятора нейлон-66, усиленный стекловолокном UL94 V-0
Рабочий ток, А 3
Предельное напряжение, В 500 (АС) в течение 1 мин.
Рабочее напряжение, В 250
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.1
Допустимые температуры от -40 до 105 °C
Вес, кг 0.00099

Схема изделия

Количество контактов А, ммВ, ммС, мм
25.4-9.4
49.64.213.6
613.88.417.8
81812.622
1022.216.826.2
1226.42130.4
1430.625.234.6
1634.829.438.8
183933.643
2043.237.847.2
2247.44251.4
2451.646.255.6

Файлы

hxn1ilk1y18z83kld5z4k3949ce1hcji.png Схема изделия, 14.64 КБ
