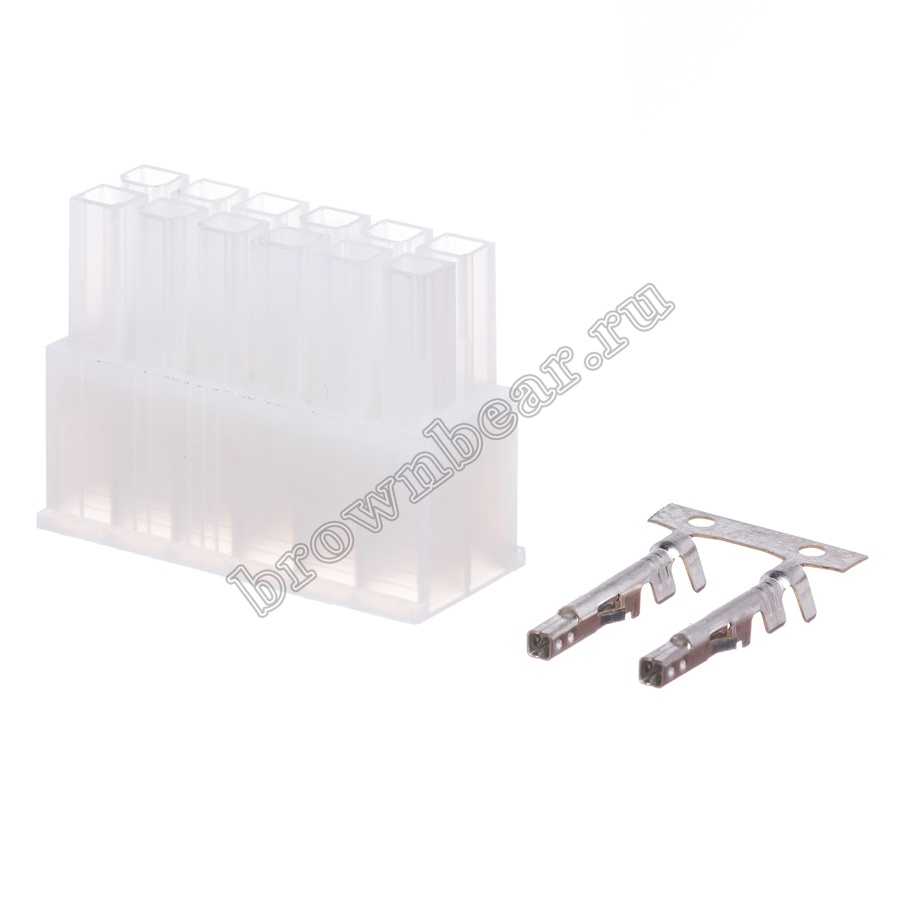

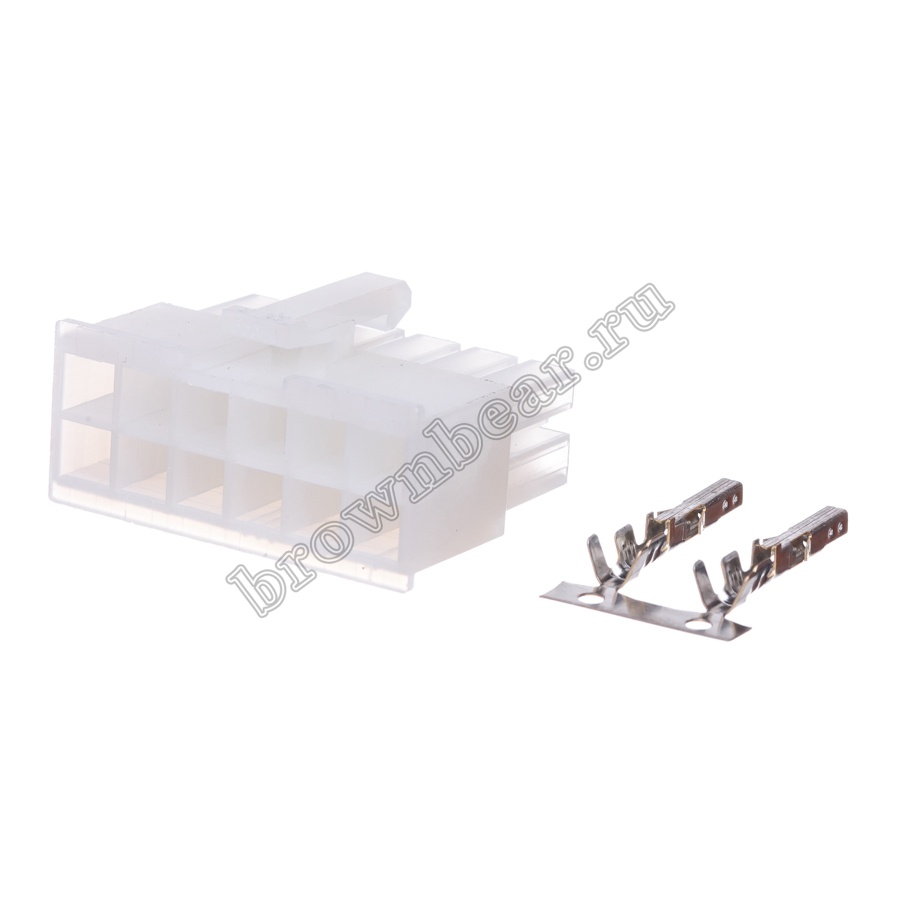

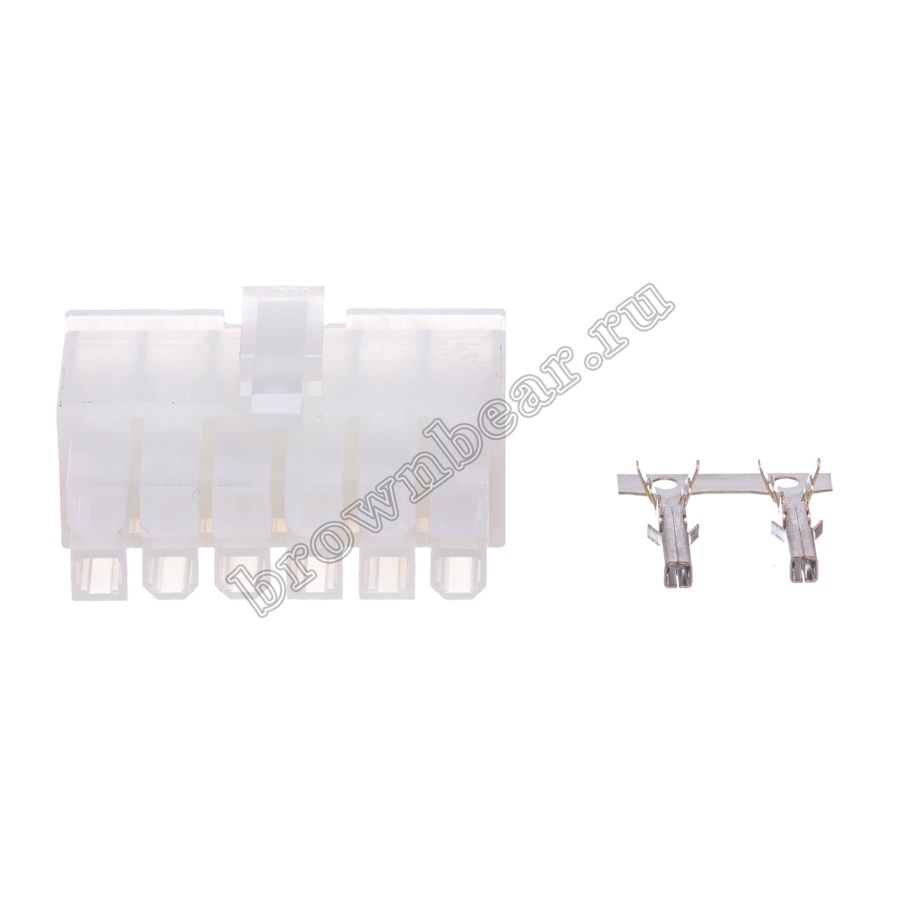

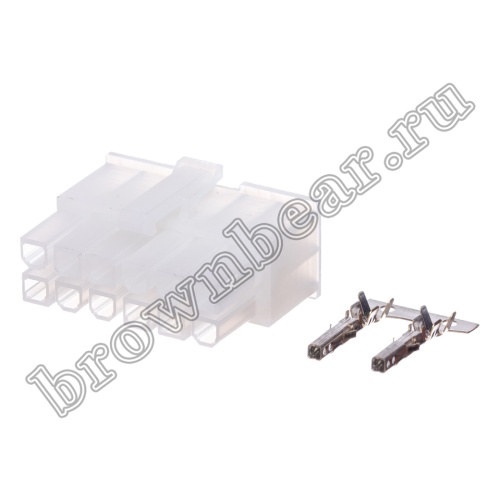

MF-12F Разъем питания Mini-Fit 12 контактов, гнездо на кабель, шаг 4,2мм

Артикул: MF-12F

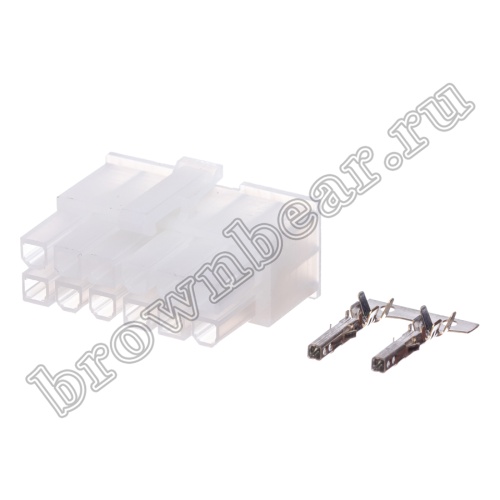

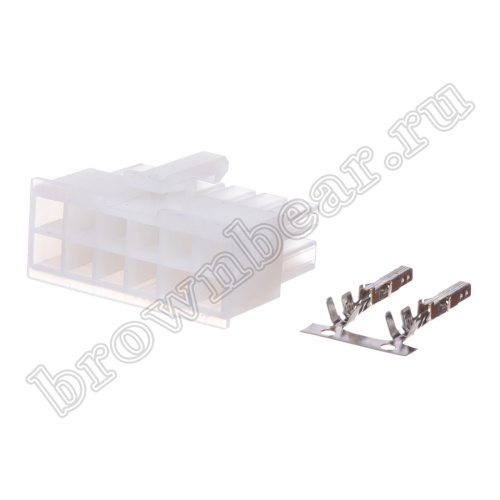

Разъем питания Mini-Fit 12 контактов, гнездо на кабель, шаг 4,2мм MF-12F фото 3

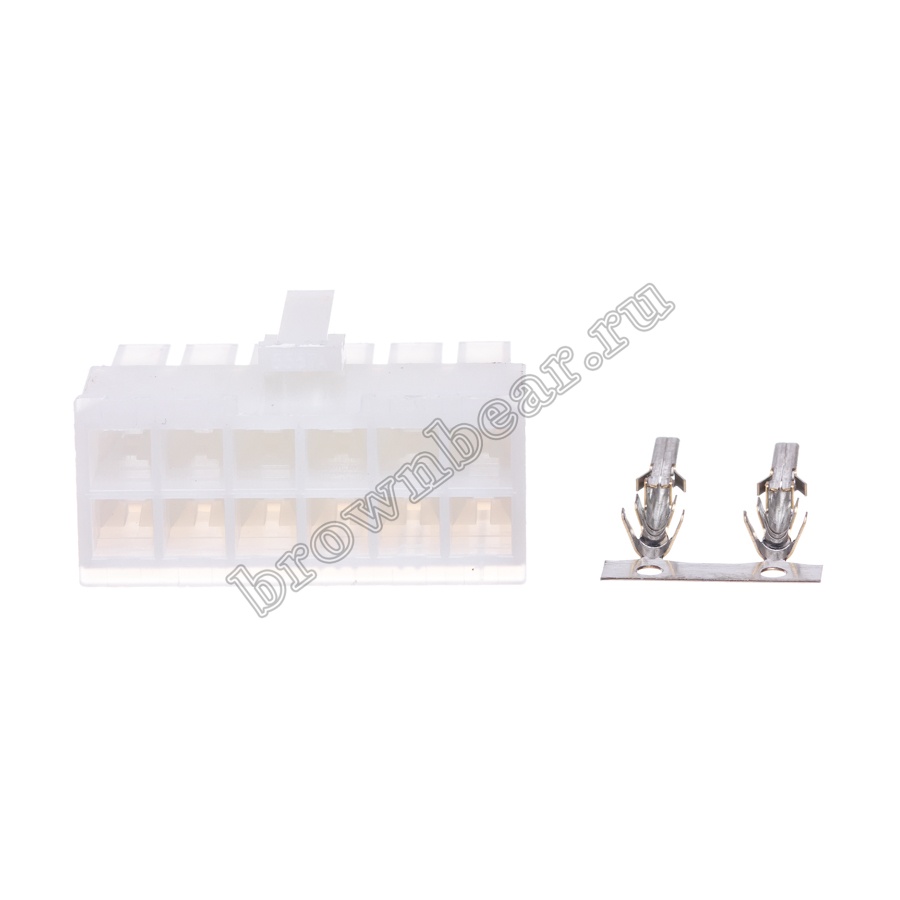

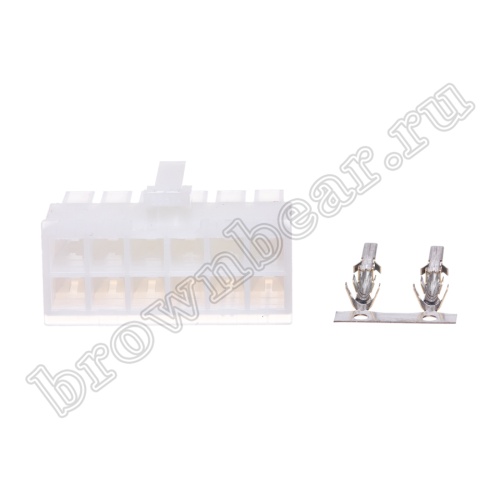

Разъем питания Mini-Fit 12 контактов, гнездо на кабель, шаг 4,2мм MF-12F фото 4

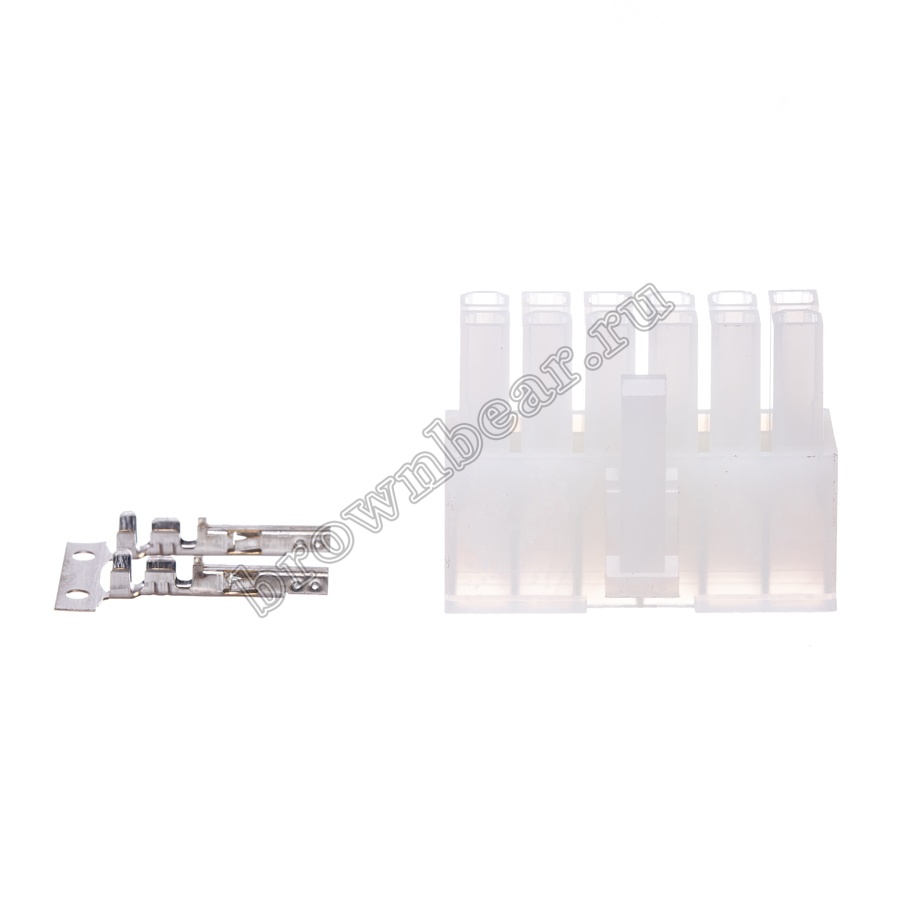

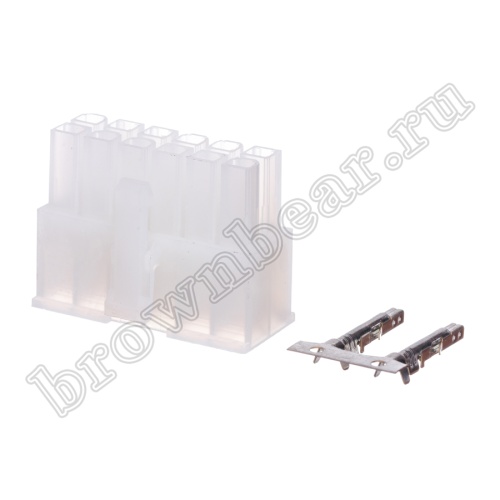

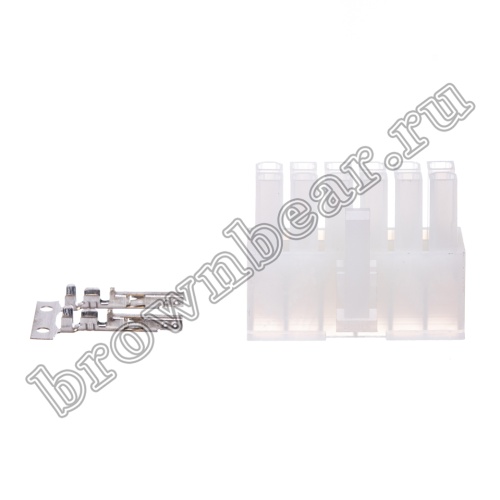

Разъем питания Mini-Fit 12 контактов, гнездо на кабель, шаг 4,2мм MF-12F фото 5

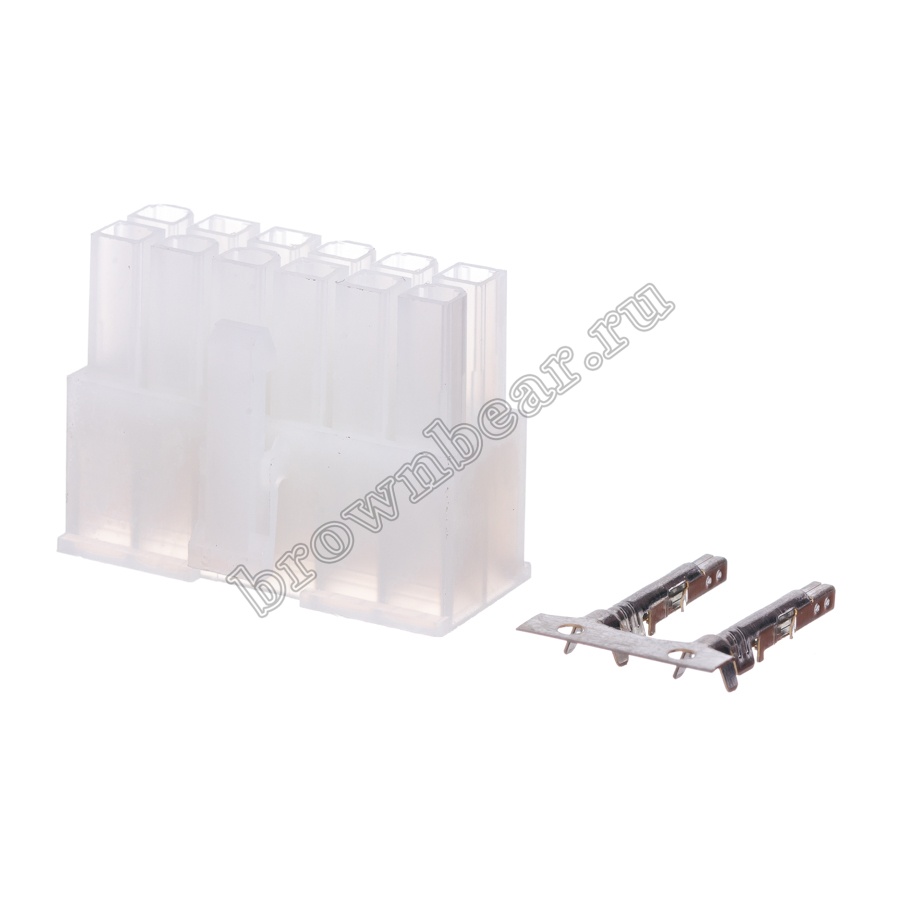

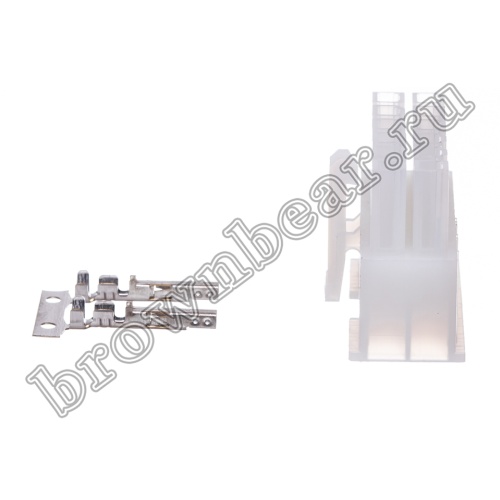

Разъем питания Mini-Fit 12 контактов, гнездо на кабель, шаг 4,2мм MF-12F фото 6

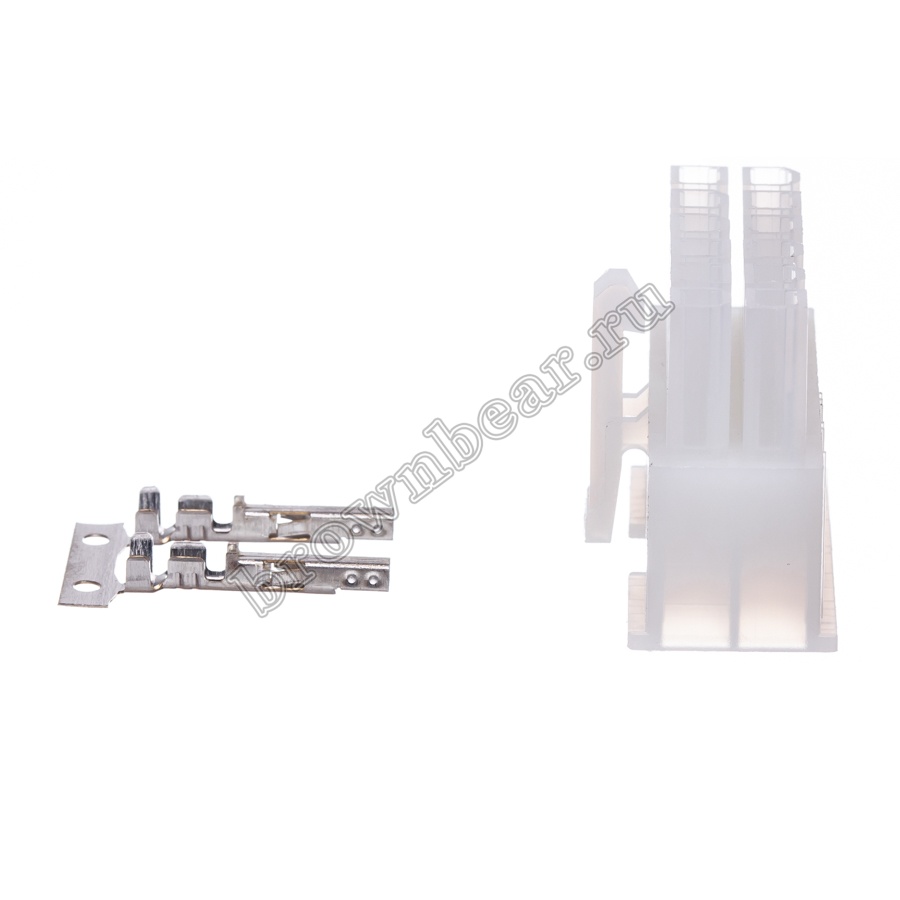

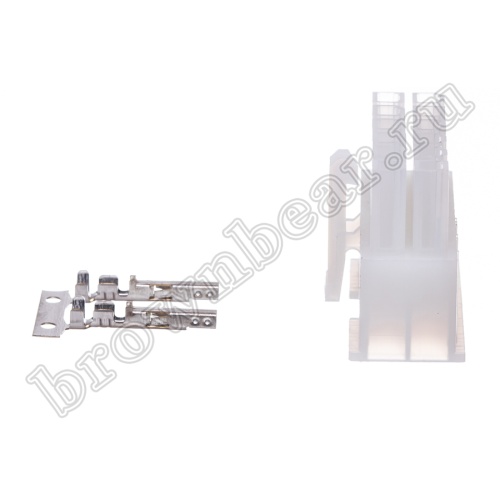

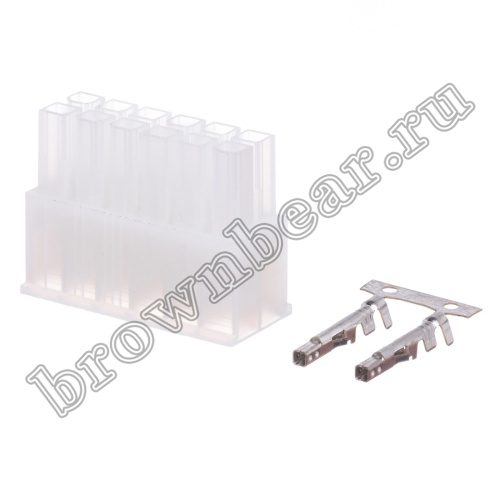

Разъем питания Mini-Fit 12 контактов, гнездо на кабель, шаг 4,2мм MF-12F фото 7

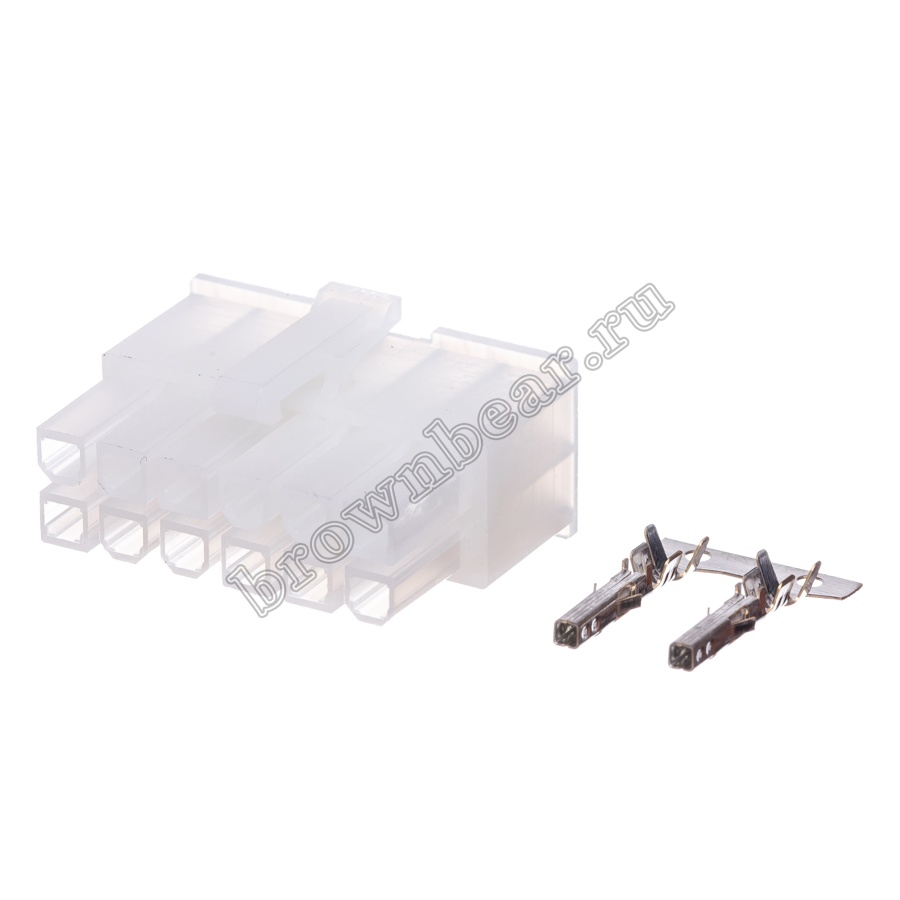

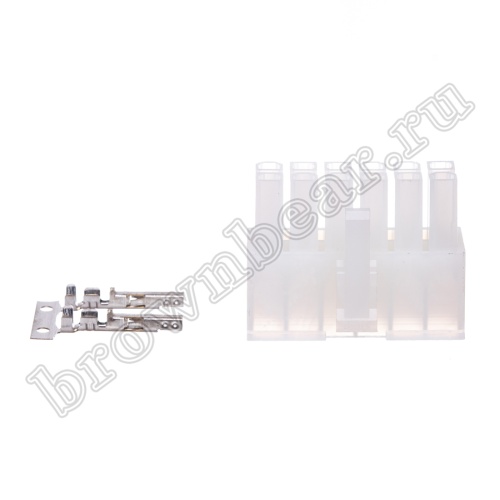

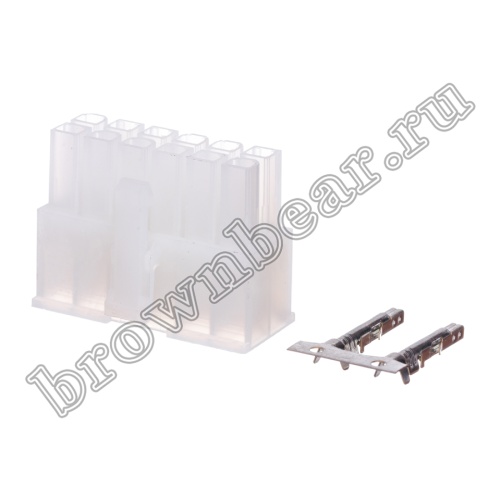

Разъем питания Mini-Fit 12 контактов, гнездо на кабель, шаг 4,2мм MF-12F фото 8

Разъем питания Mini-Fit 12 контактов, гнездо на кабель, шаг 4,2мм MF-12F фото 9

Добавить к сравнению Добавить в избранное

Характеристики:

Все характеристики

Страна

Китай

Артикул товара

MF-12F

Код

125-036

Количество контактов

Шаг, мм

4.2

Материал контактов

бронза, покрытая оловом

Материал изолятора

нейлон-66, усиленный стекловолокном UL94 V-0

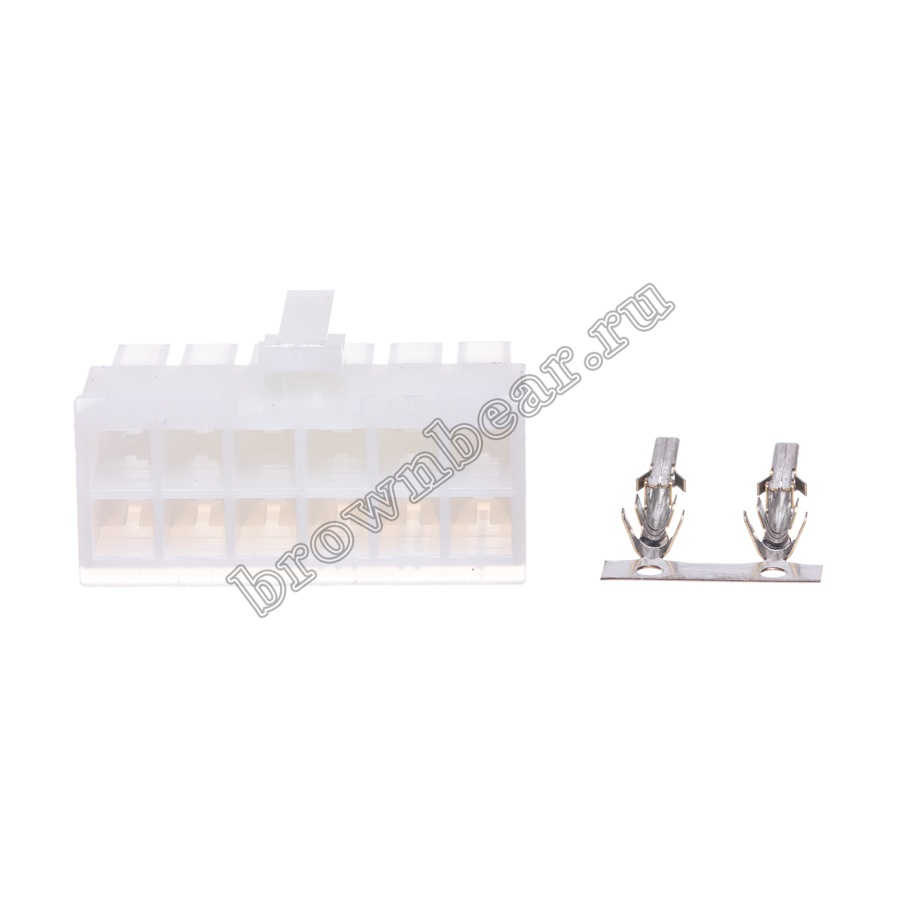

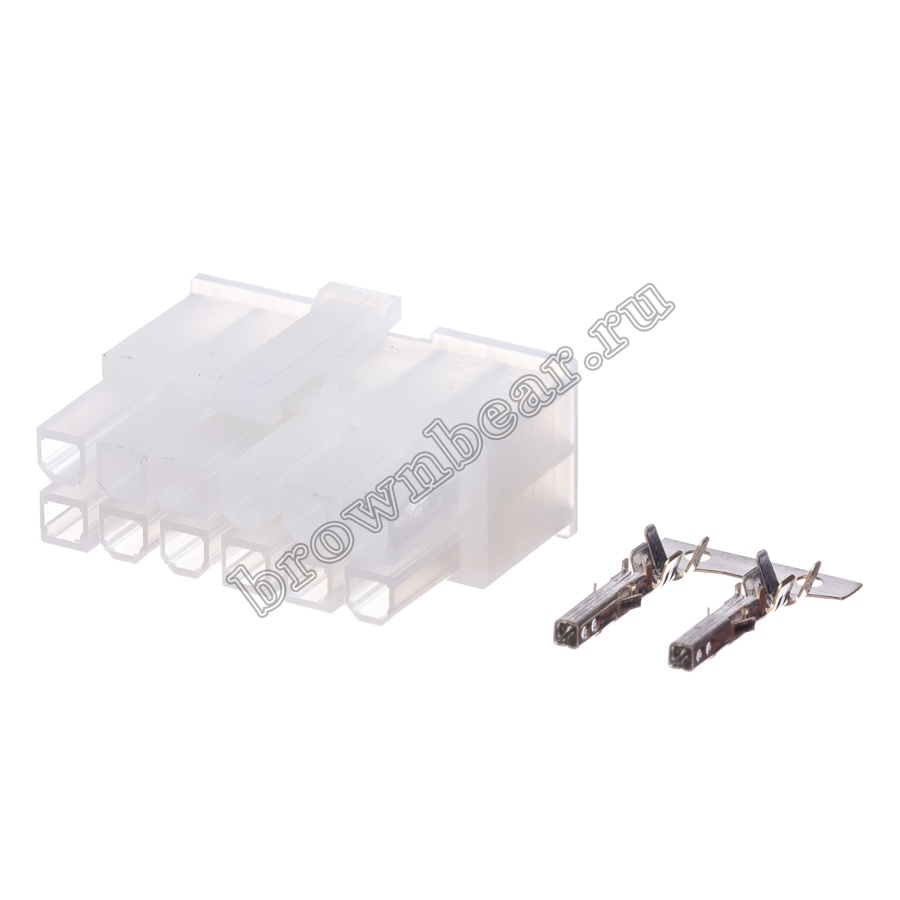

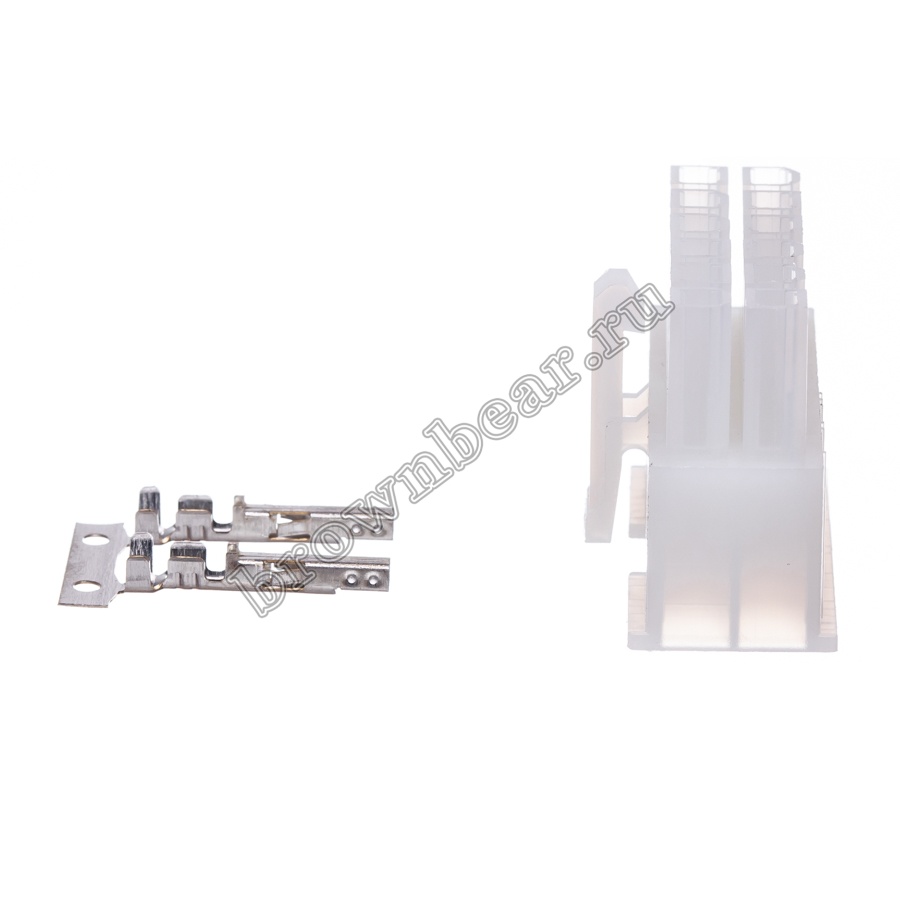

Разъём 12-ти контактный Mini-Fit розетка для установки на кабель. Разъём состоит из корпуса и 12 обжимных контактов.

Описание товара

Разъёмы серии Mini-Fit предназначены для подачи низковольтного электропитания и имеют от 2 до 20 контактов. Корпуса разъёмов Mini-Fit имеют строго ориентированные ключи, что обеспечивает защиту от ошибочного подключения. Фиксация ответных частей производится при помощи замка-защёлки исключающего произвольное рассоединение. Тип подключения разъёмов Mini-Fit: кабель-кабель и кабель-плата. Разъёмы на плату имеют тип контактов "вилка" изготавливаются в прямом и угловом вариантах. Кабельные разъёмы комплектуются контактами, монтаж контактов на кабель производится при помощи специального инструмента.

Характеристики

Производитель	-
Страна	Китай
Артикул товара	MF-12F
Код	125-036
Разъём	Mini-Fit / низковольтное питание
Тип контактов	розетка
Установка	на кабель
Количество контактов	12
Шаг, мм	4.2
Материал контактов	бронза, покрытая оловом
Материал изолятора	нейлон-66, усиленный стекловолокном UL94 V-0
Рабочий ток, А	3
Предельное напряжение, В	500 (АС) в течение 1 мин.
Рабочее напряжение, В	250
Сопротивление изолятора (не менее МОм)	1000
Сопротивление контакта (не более Ом)	0.1
Допустимые температуры	от -40 до 105 °C
Сертификат (декларация)	https://pub.fsa.gov.ru/rds/declaration/view/20653035/common
Код ТН ВЭД	8547200009
Вес, кг	0.002662
Артикулы изделия	MF12F

Схема изделия

Количество контактов	А, мм	В, мм
2	.	5.5
4	4.2	9.7
6	8.4	13.9
8	12.6	18.1
10	16.8	22.3
12	21.0	26.5
14	25.2	30.7
16	29.4	34.9
18	33.6	39.1
20	37.8	43.3
22	42.0	47.5
24	46.2	51.7
