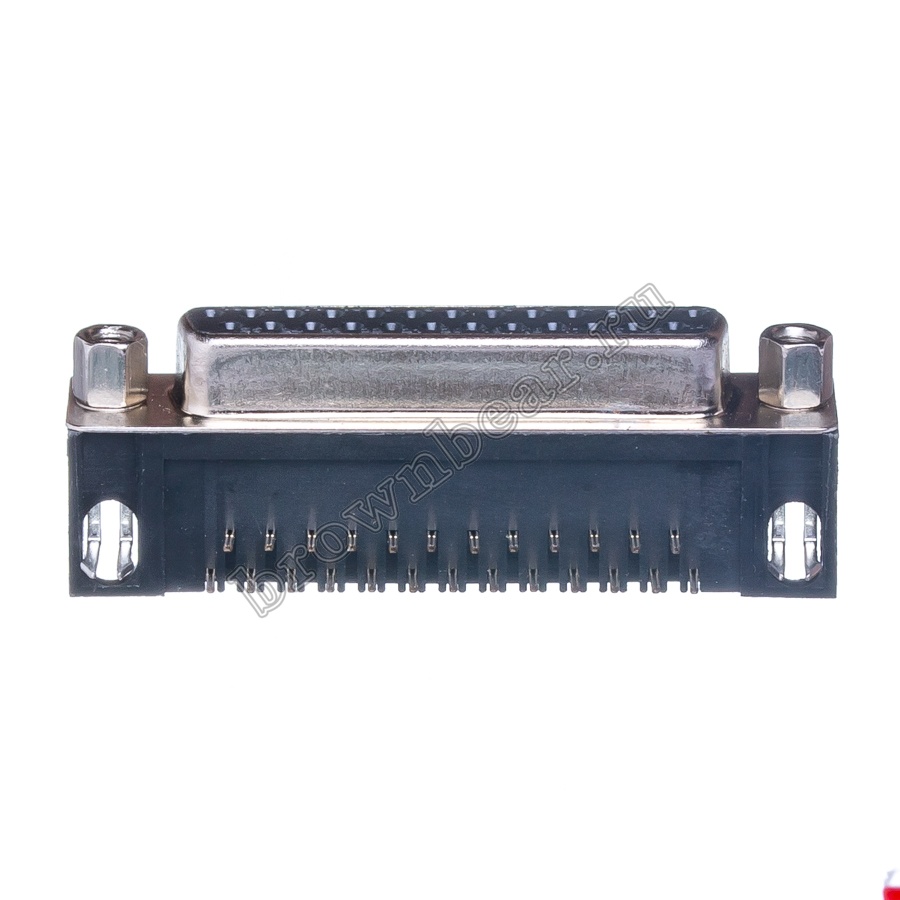

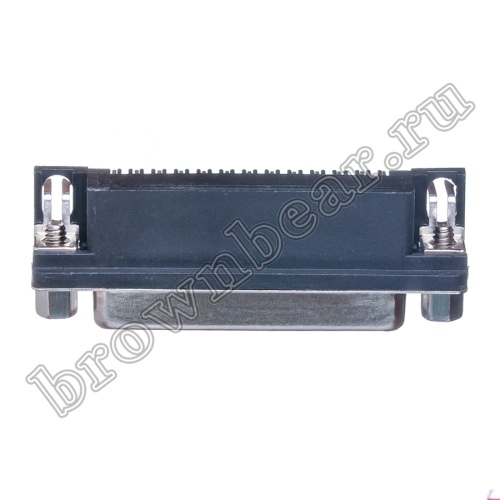

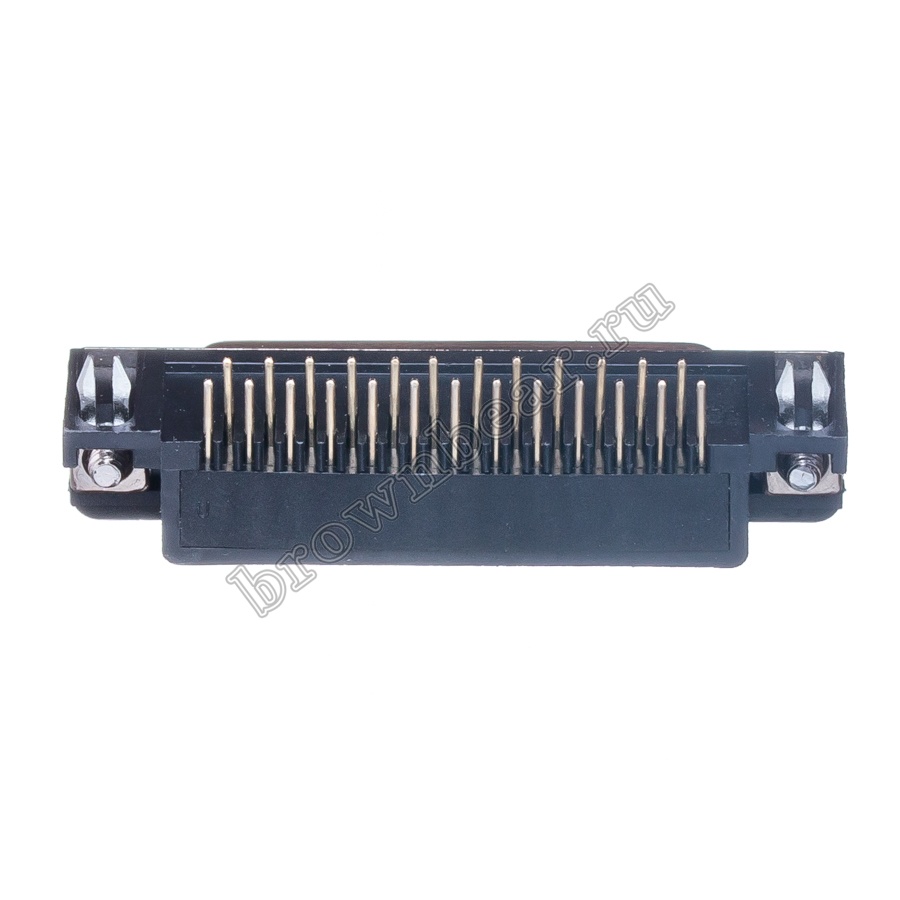

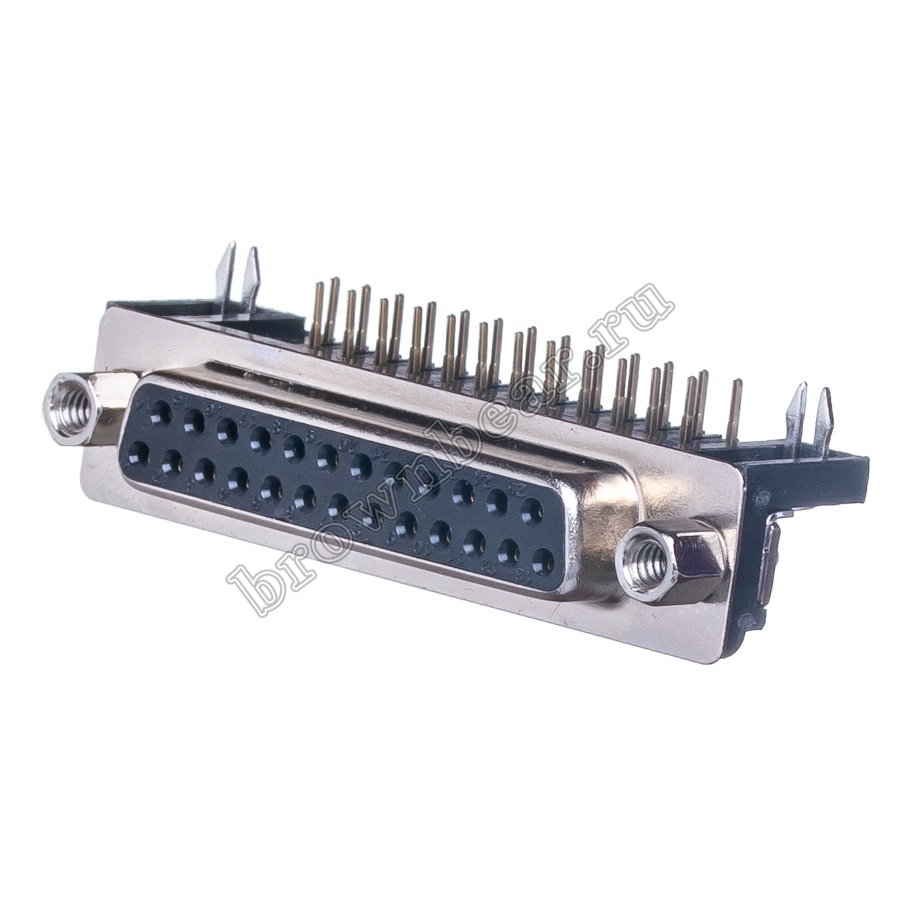

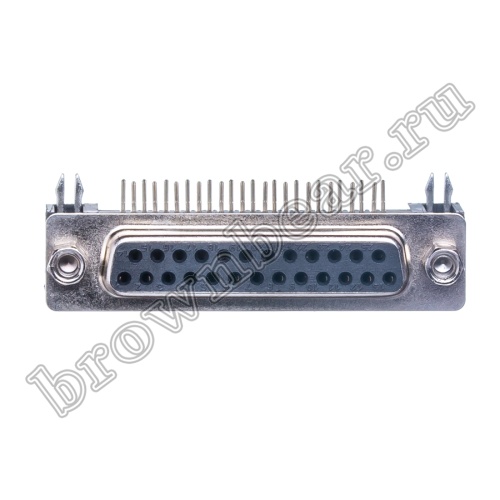

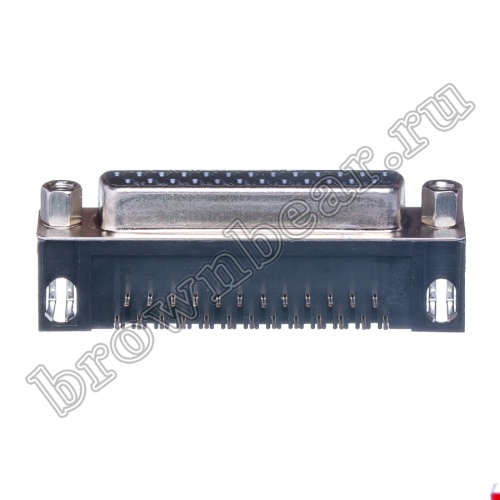

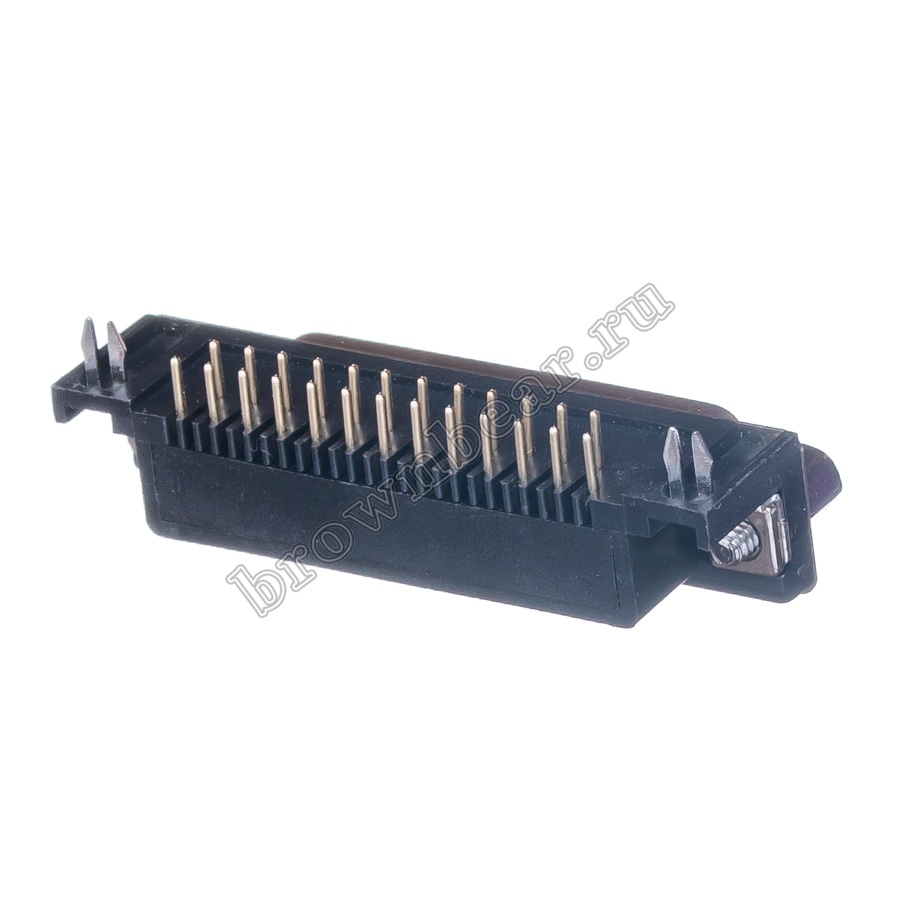

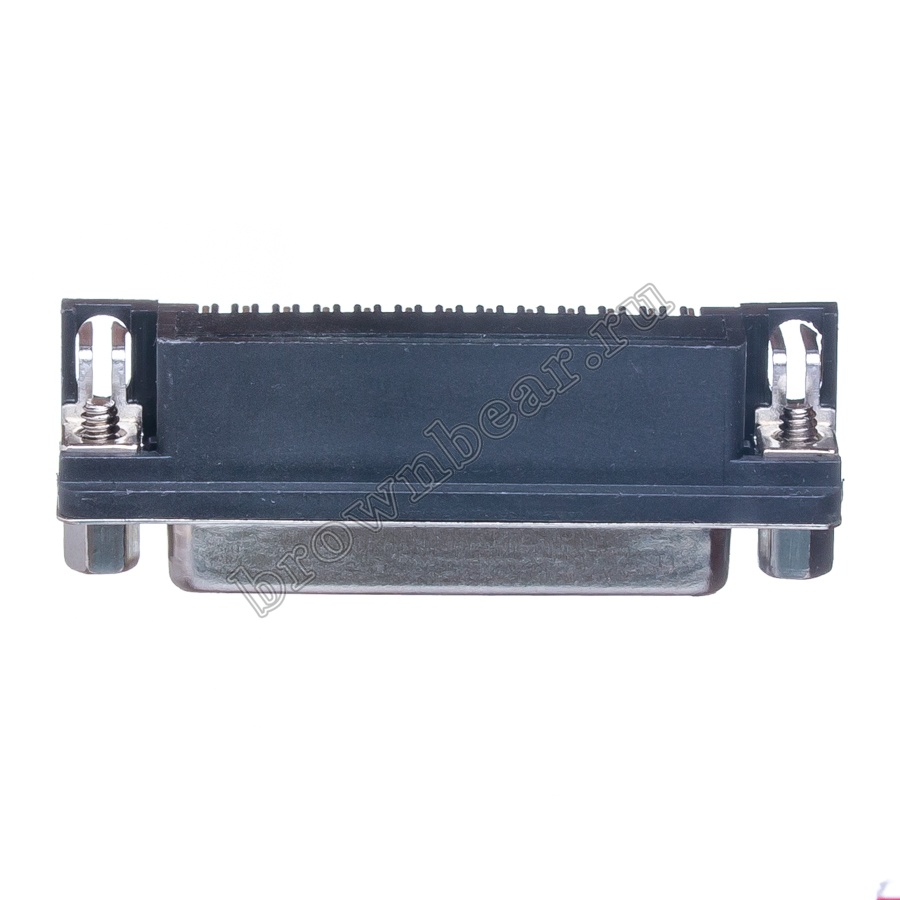

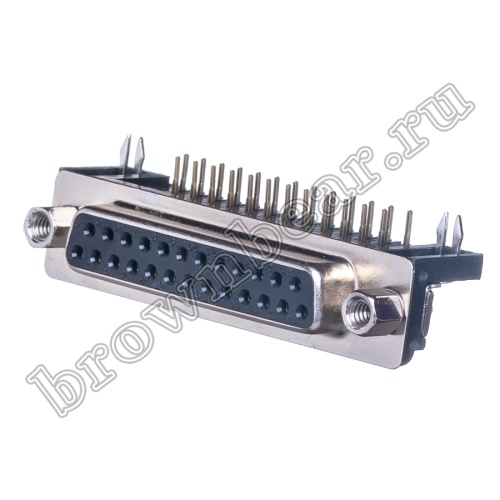

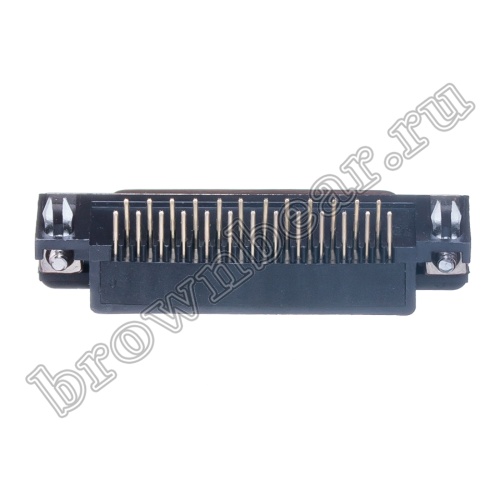

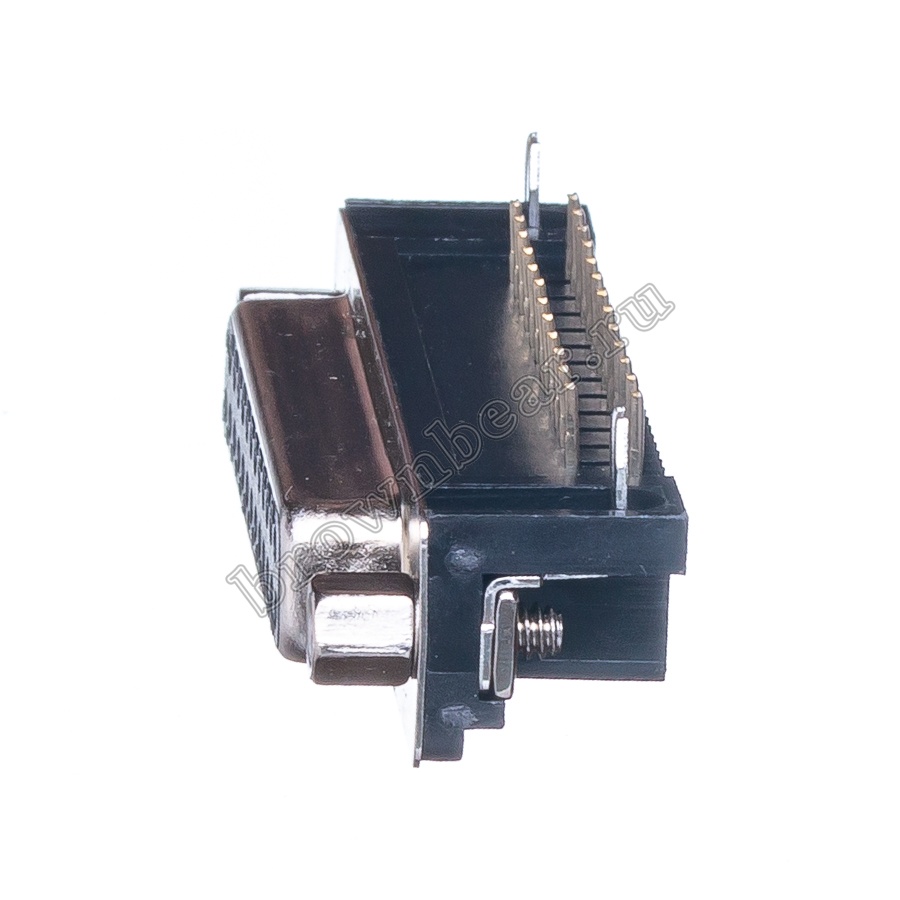

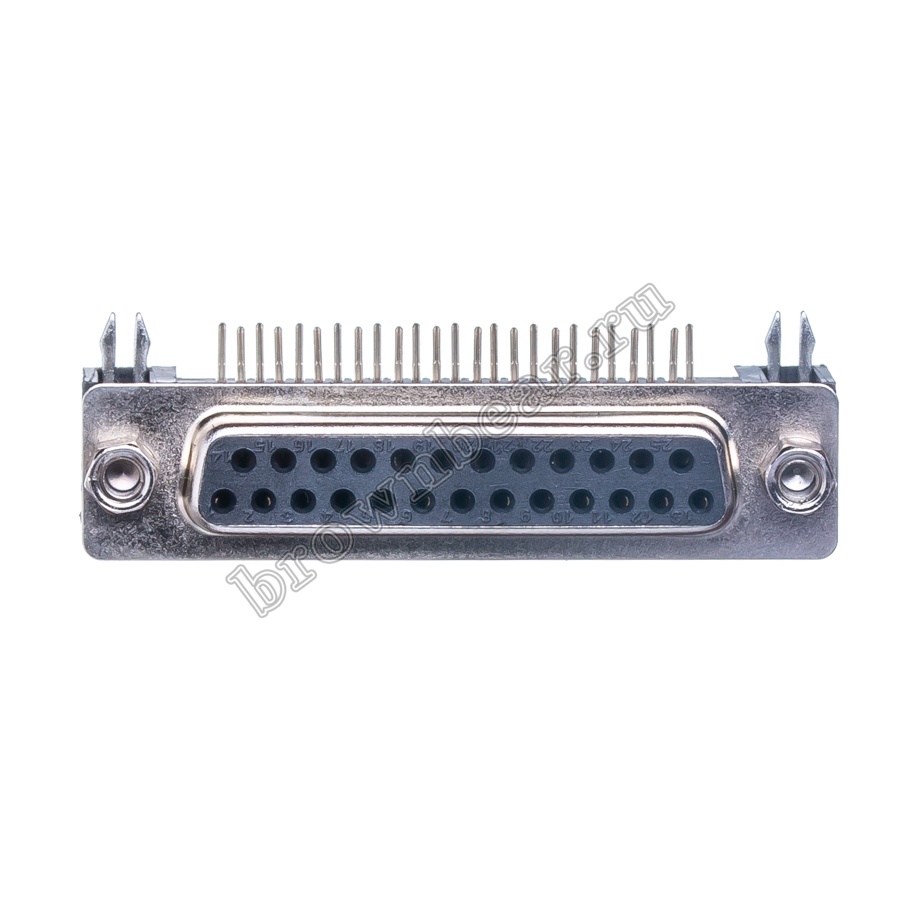

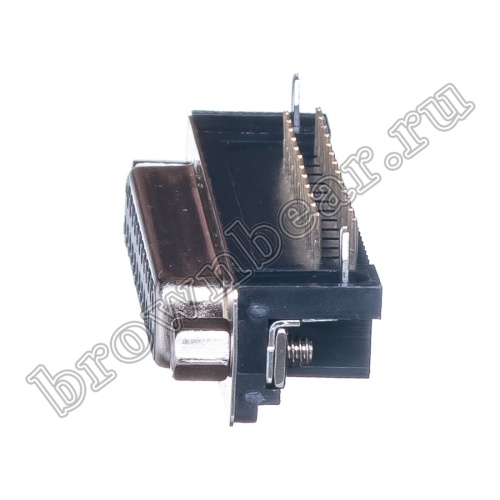

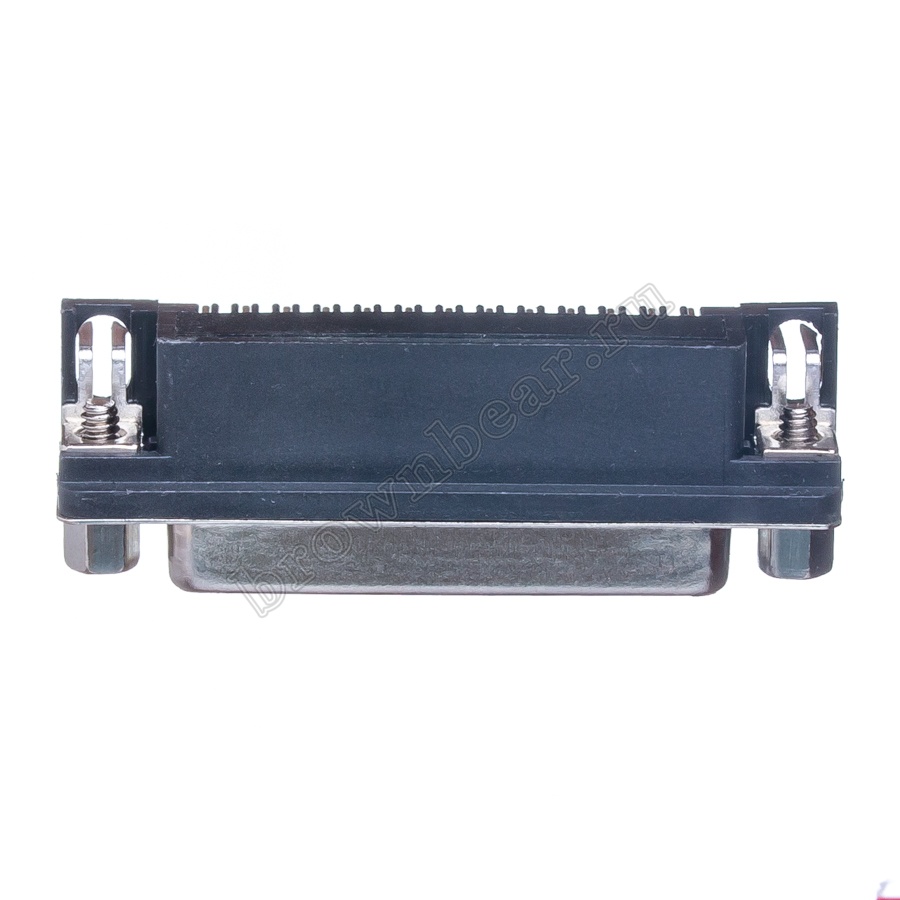

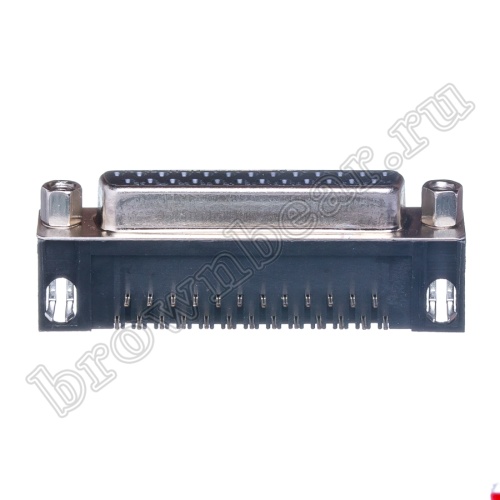

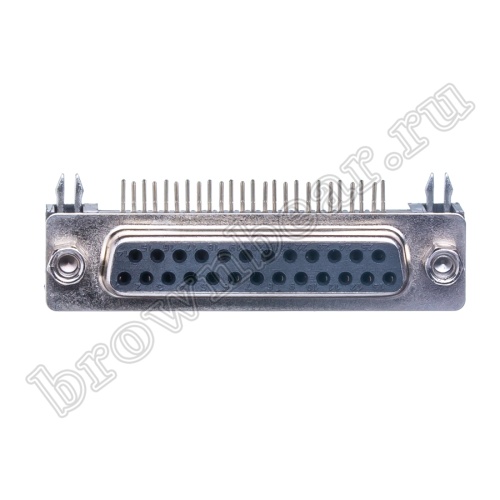

Разъем D-SUB 25 контактов, гнездо на плату, прямой угол 7.2мм, тип 2 DRB-25FA купить в интернет-магазине «Бурый Медведь»

Пн-Пт: с 10:00 до 18:00
Сб, Вс: выходной

0
0
0 В корзине пока пусто
Характеристики:
Страна
Тайвань (Китай)
Артикул товара
DRB-25FA
Код
005-200
Количество контактов
25
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал корпуса
сталь, покрытая цинком или оловом
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

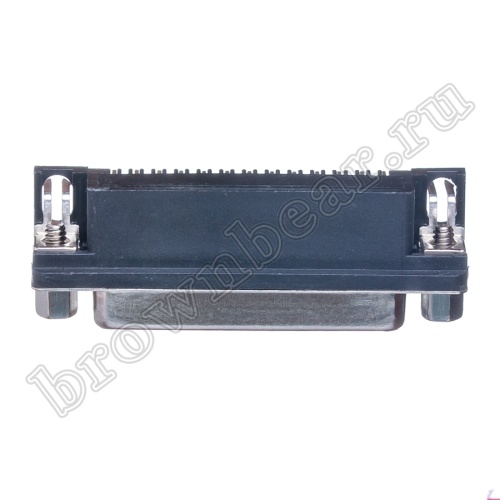

Разъем D-SUB, розетка 25 контактов, горизонтальная установка на плату. Расстояние от края разъёма до первой контактной группы - 7,2мм. Крепление разъёма к плате осуществляется с помощью пайки и специальных фиксаторов.

Описание товара

Разъём серии D–SUB (полное название D–Subminiature) состоит из контактной колодки со штыревыми контактами в два, три или четыре ряда причем количество контактов в первом ряду на один больше, чем во втором. Контакты защищены металлическим кожухом, напоминающим по форме букву D, благодаря чему исключается возможность неправильного соединения. Разъёмы серии D–SUB: и вилка, и гнездо могут иметь разное число контактов: от 9 до 50 – обычной плотности; от 15 до 78 – повышенной плотности. Разъемы широко применяются во многих интерфейсах для передачи данных, а также для подключения питания к различным устройствам. Разъёмы D–SUB на плату монтируются при помощи пайки. По типу установки на плату разъёмы D–SUB делятся на два вида: вертикальная установка на плату и горизонтальная установка на плату (прямой угол). Существуют различные модификации горизонтальных разъёмов: одинарные или спаренные, а также с разным расстоянием от края разъёма до первой группы контактов – 7,2 мм.; 9,4 мм.; 13,8 мм.

Характеристики

Страна Тайвань (Китай)
Артикул товара DRB-25FA
Код 005-200
Разъём D-SUB
Тип контактов розетка
Установка на плату
Количество контактов 25
Тип исполнения прямой угол
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом поверх никеля
Материал корпуса сталь, покрытая цинком или оловом
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 3 (на контакт)
Предельное напряжение, В 500 АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.001
Допустимые температуры от -55 до 105 °C
Вес, кг 0.01628
Альтернативные названия dsub d-sub

Схема изделия

Размеры A B C
мм 38.4 47.0 53.0

Файлы

xpukpx6fo19owomjd60y5221229x25qa.png Схема изделия, 111.16 КБ
Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
80 руб от 1 шт
75 руб от 100 шт
70 руб от 1000 шт
Доступно: 1 594 шт
