Характеристики:
Страна
Тайвань (Китай)
Артикул товара
DB-25M
Код
005-044
Количество контактов
25
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал корпуса
сталь, покрытая цинком или оловом
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

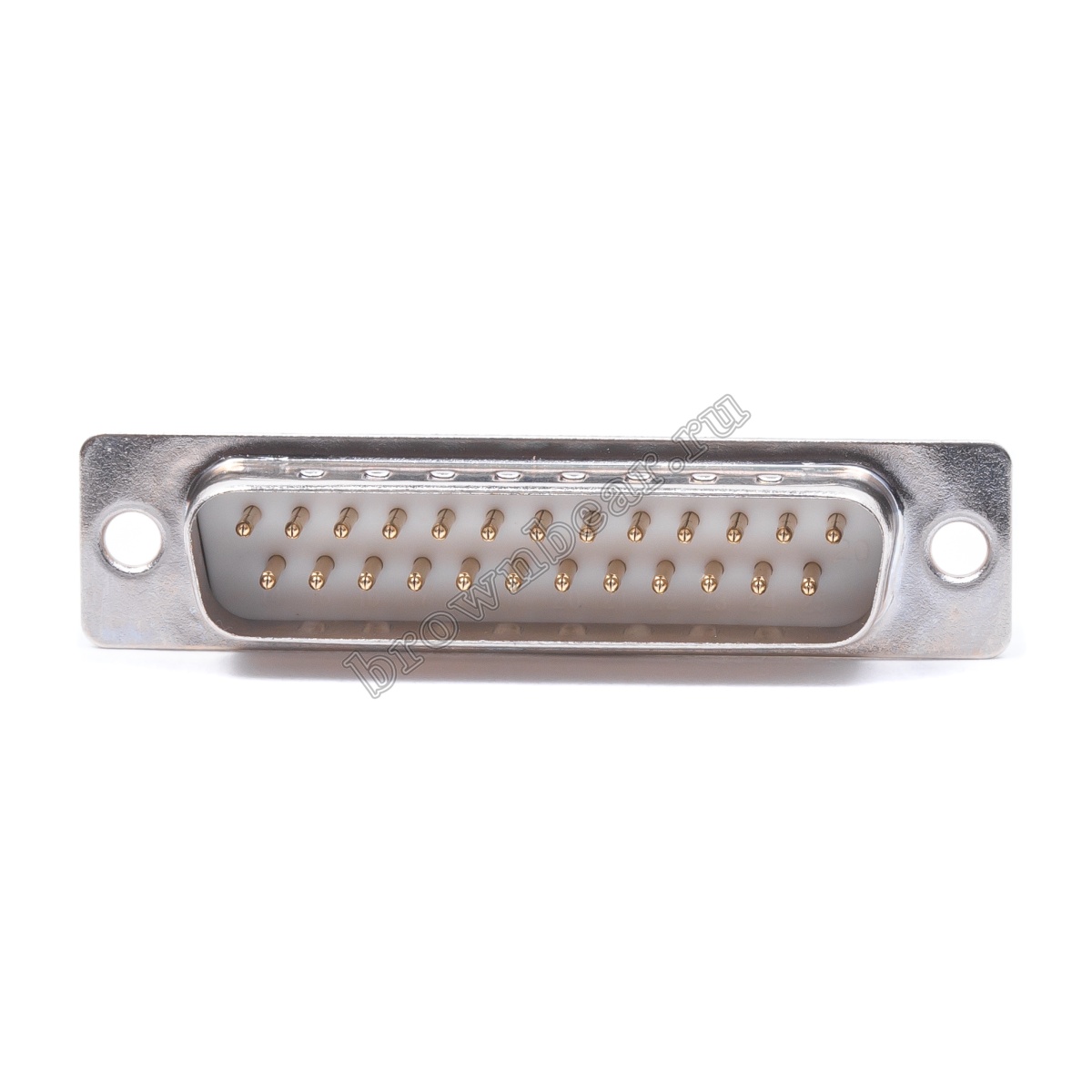

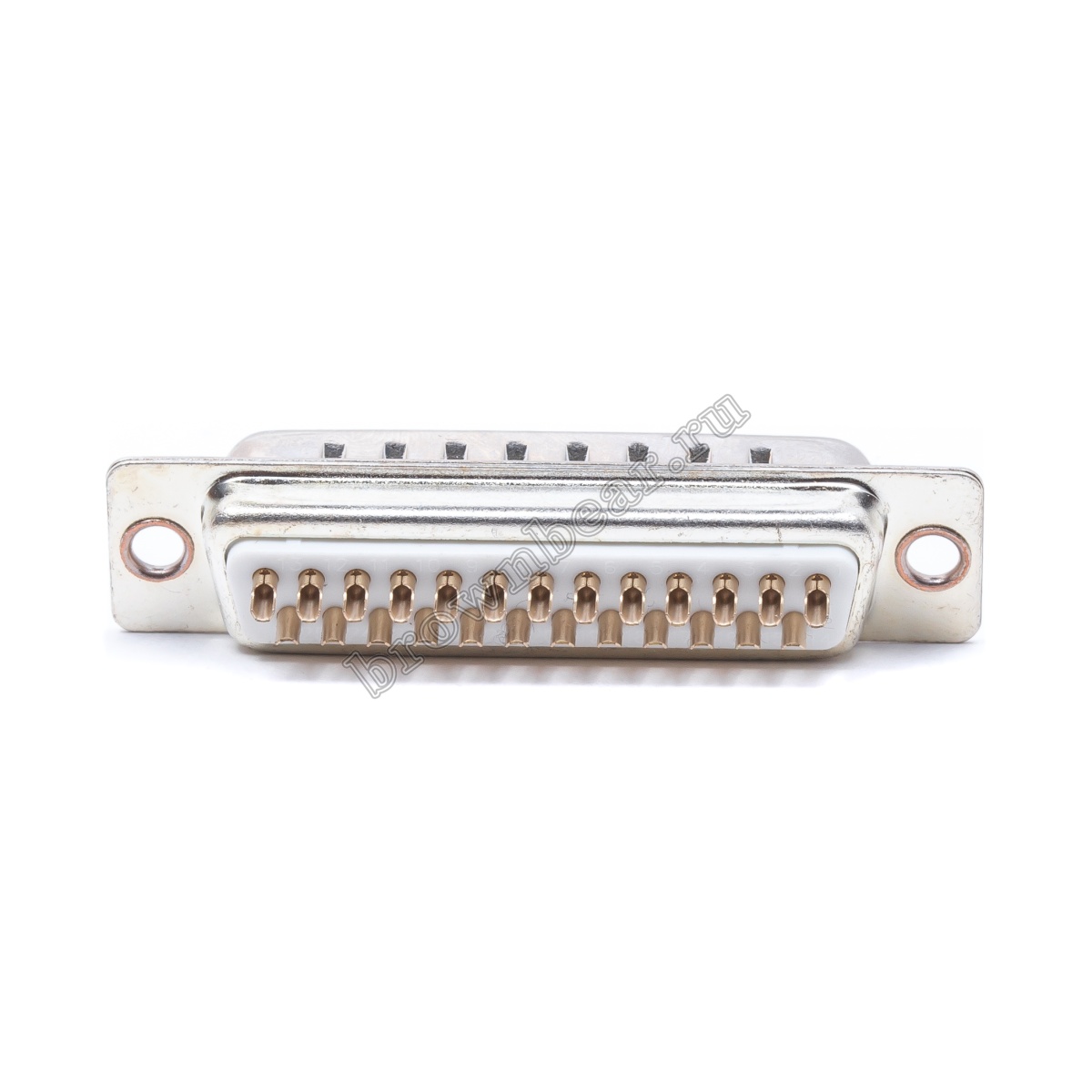

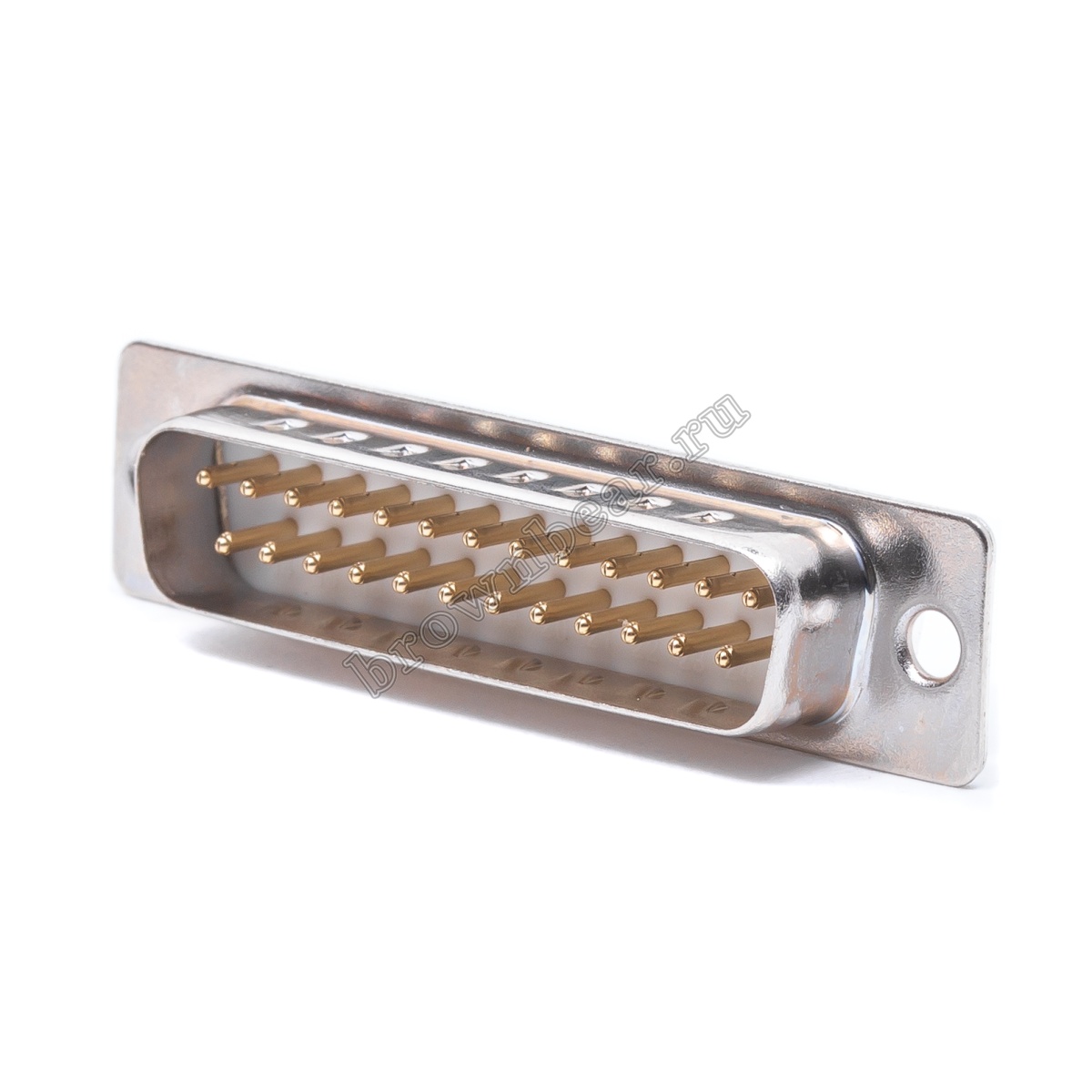

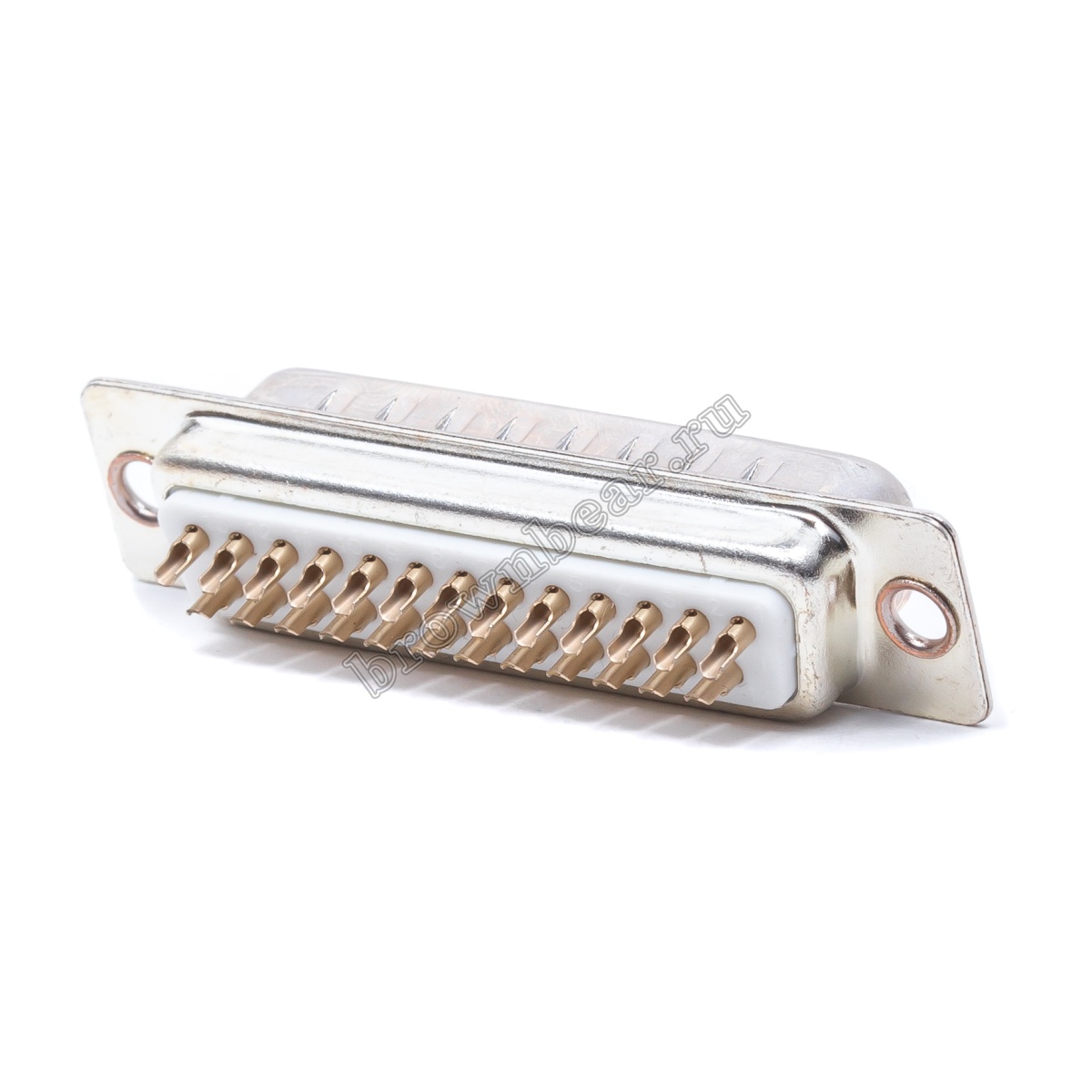

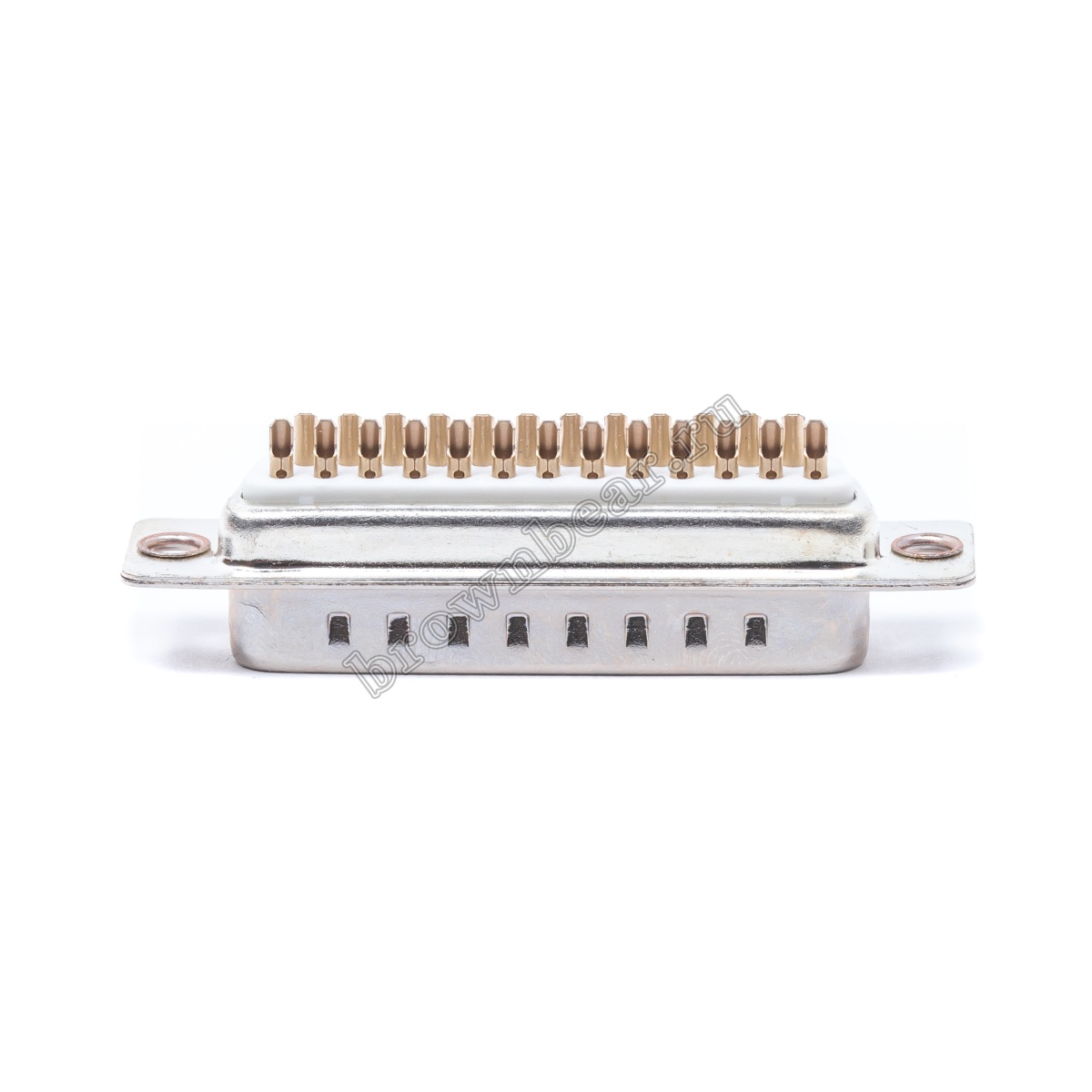

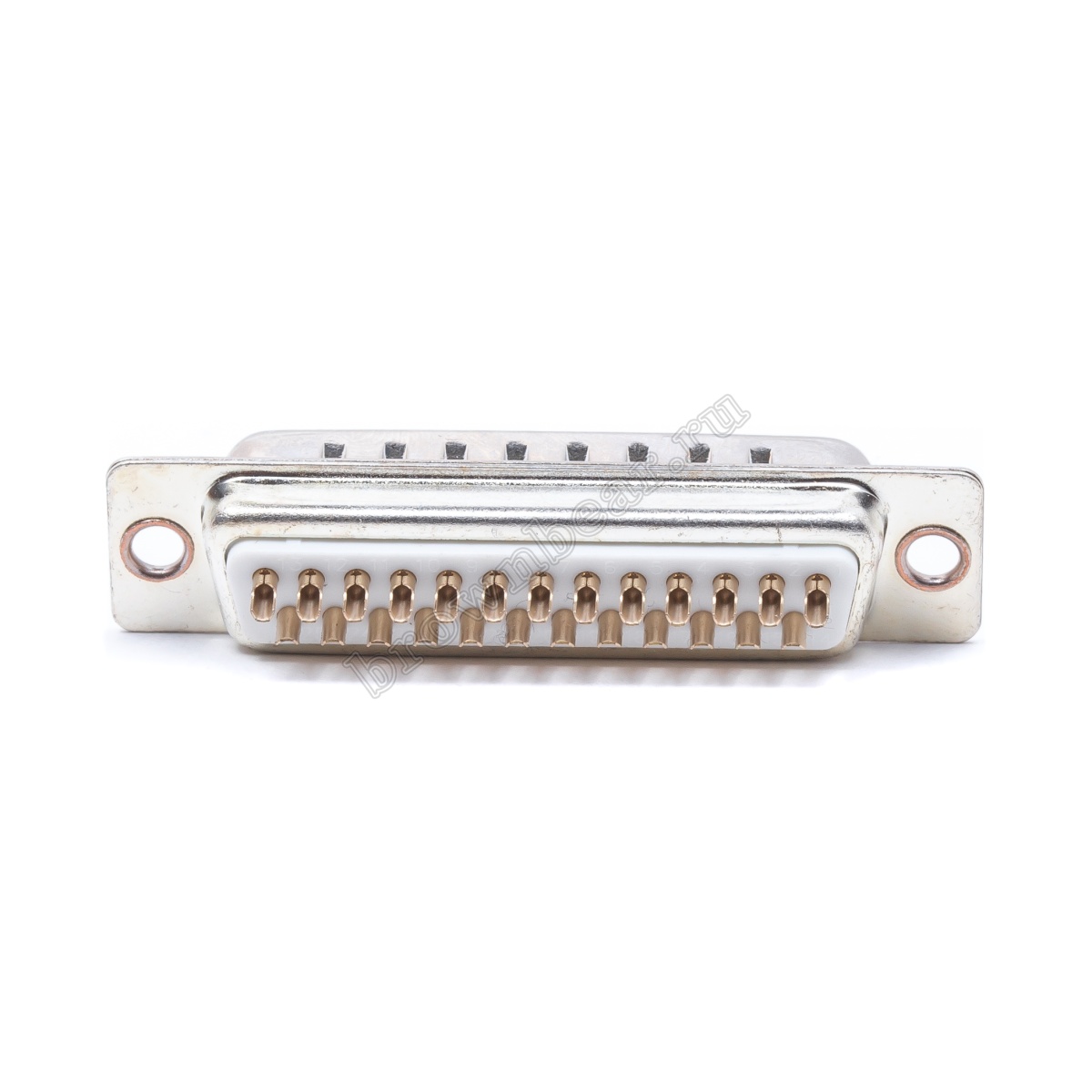

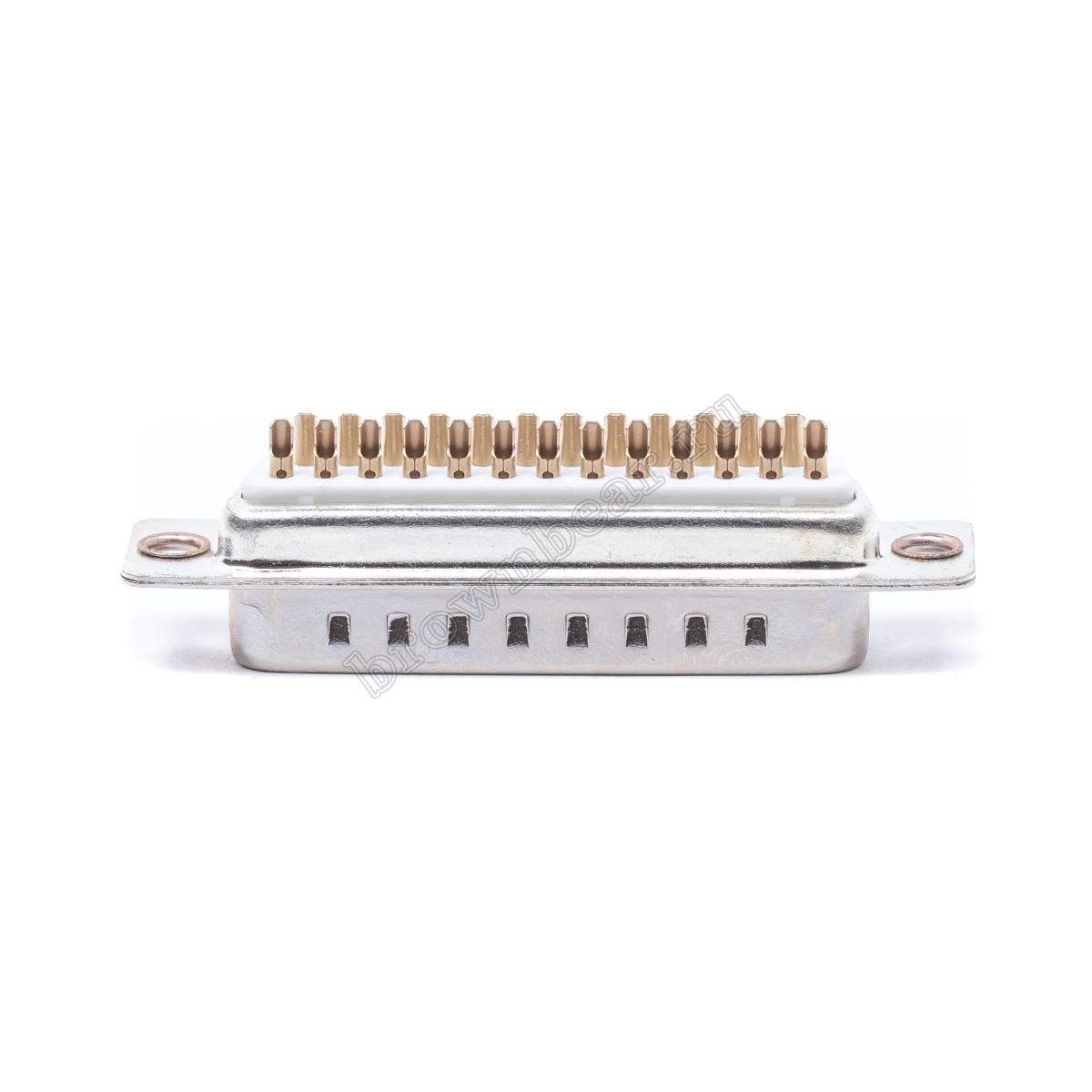

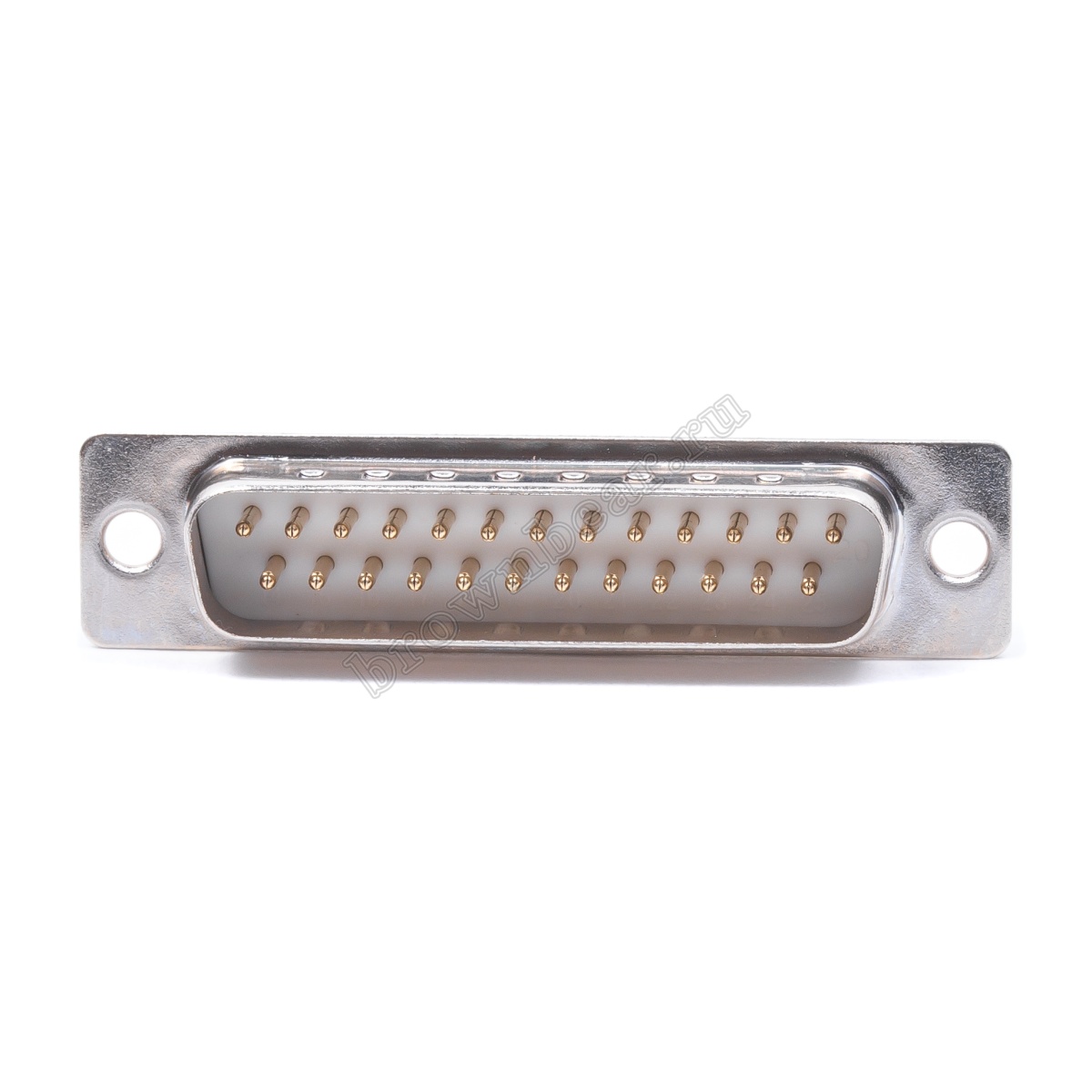

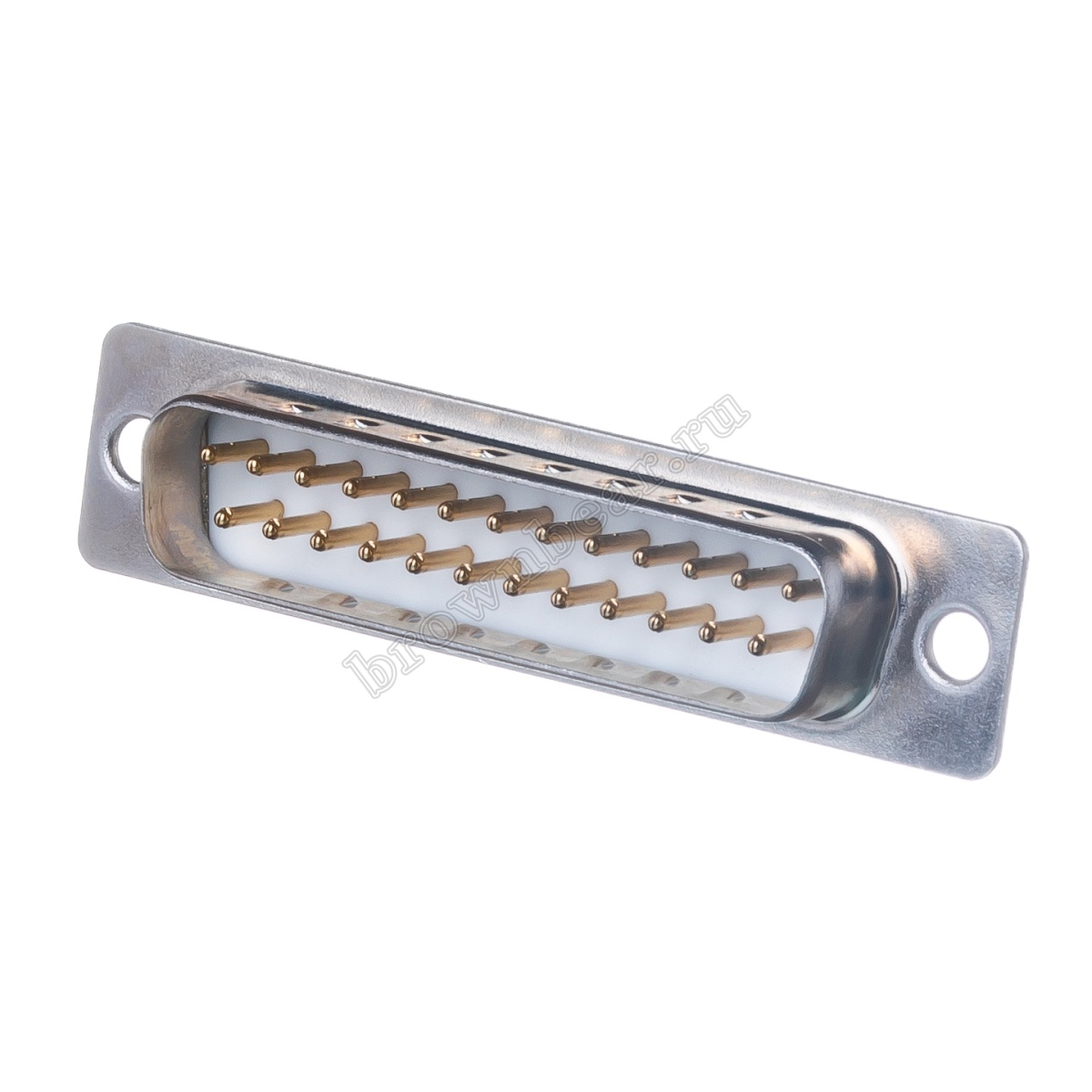

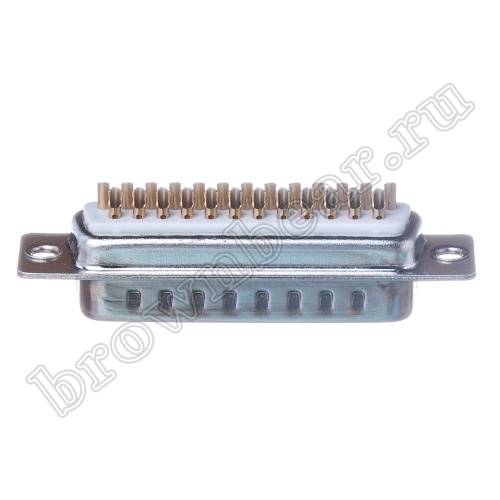

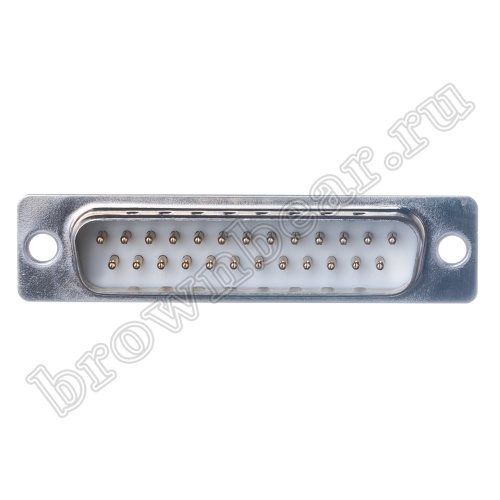

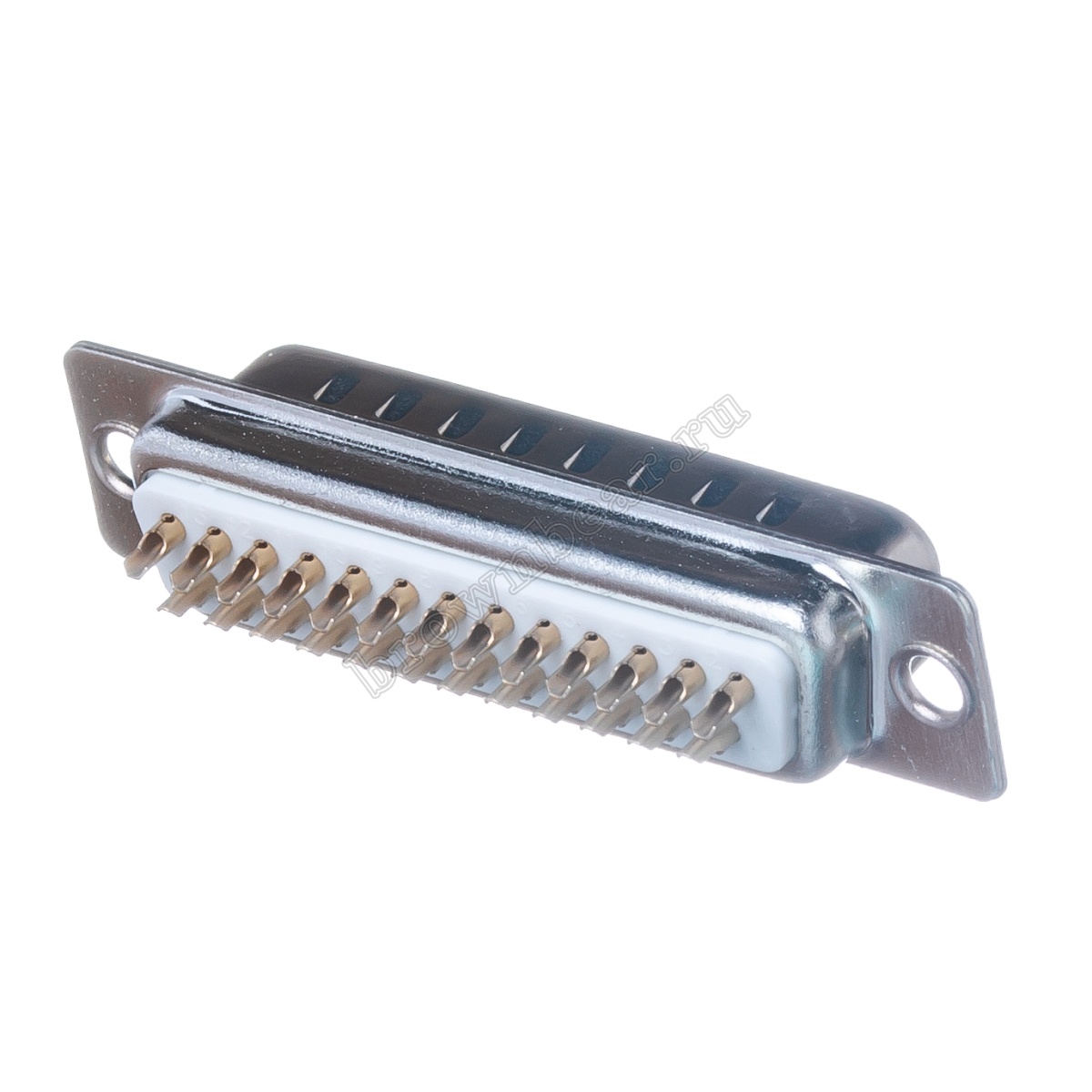

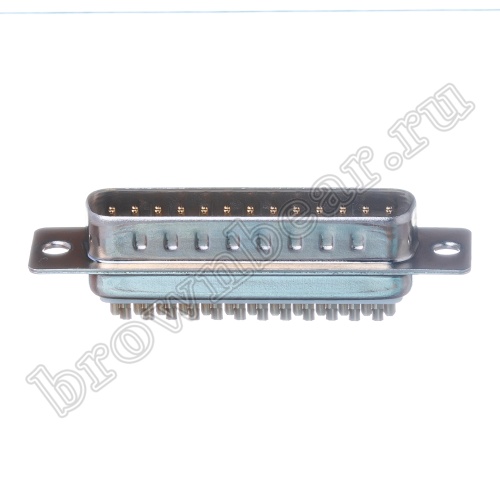

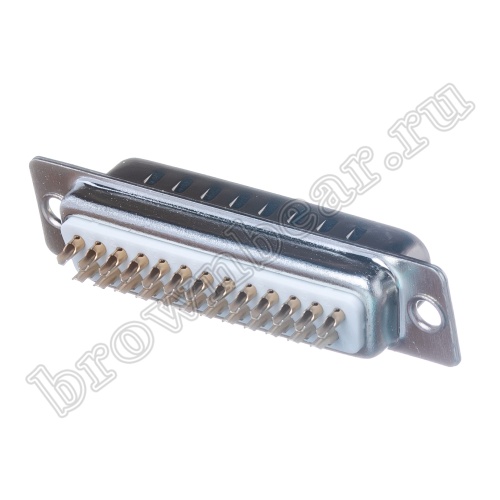

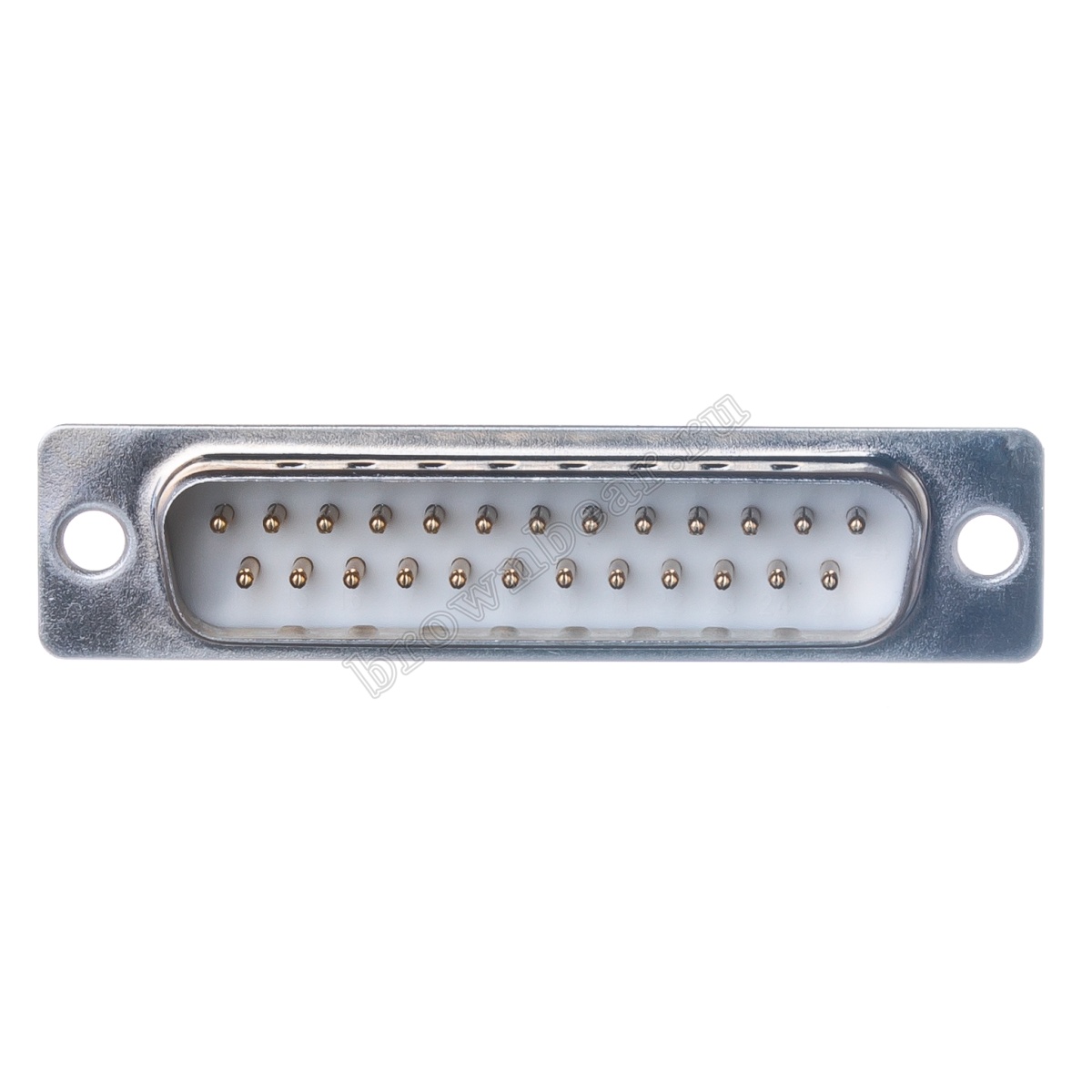

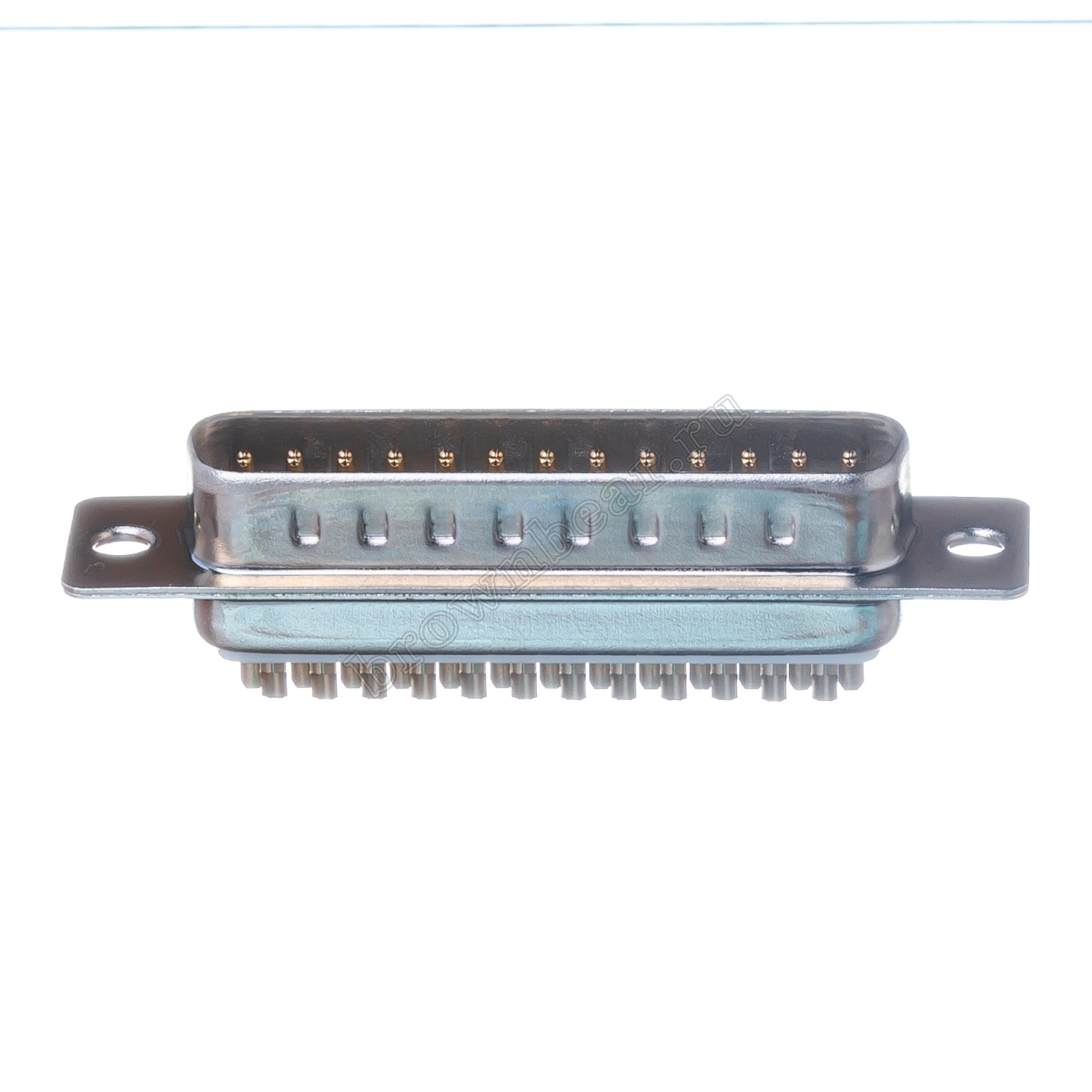

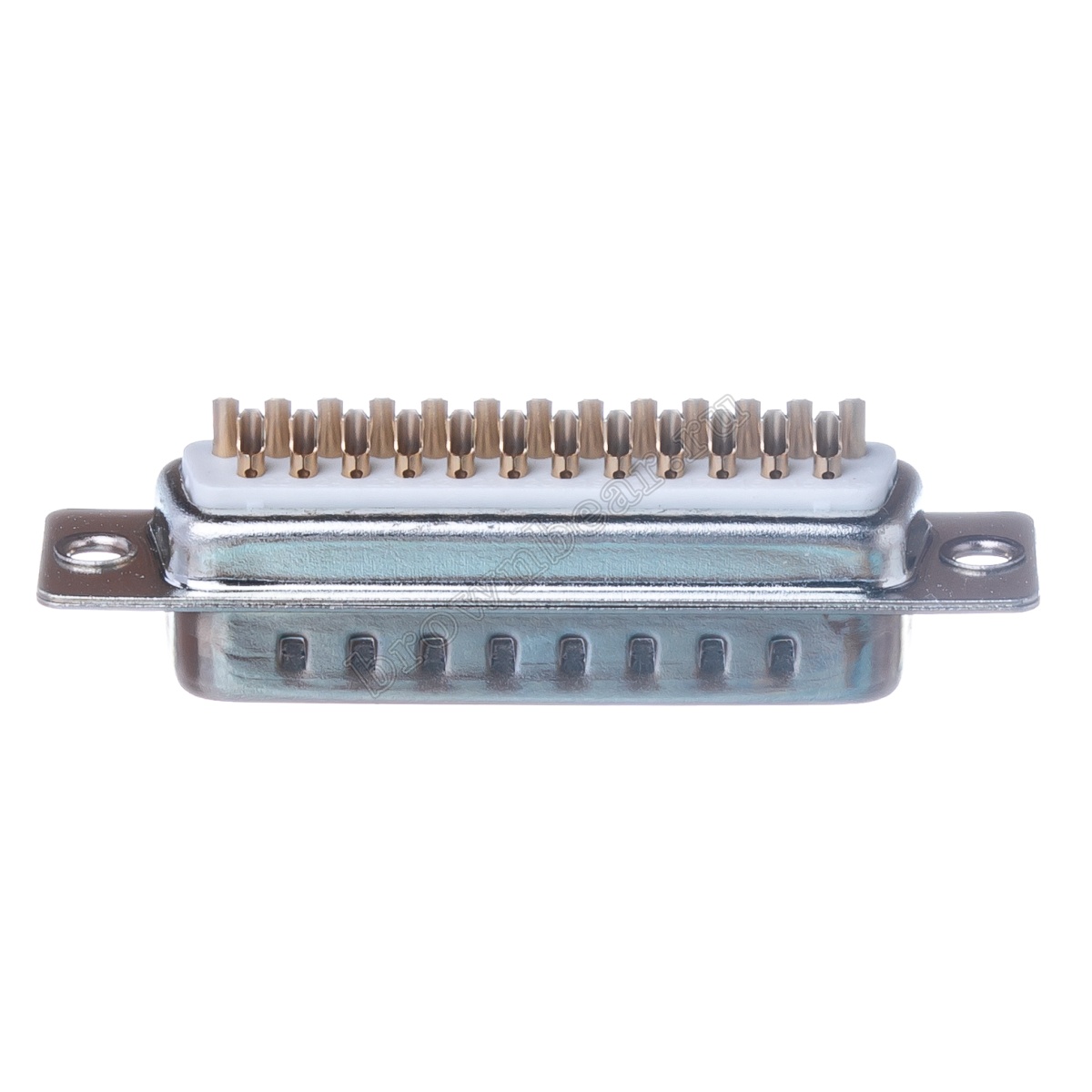

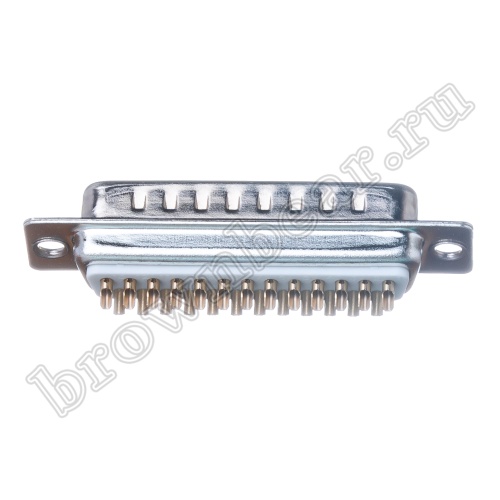

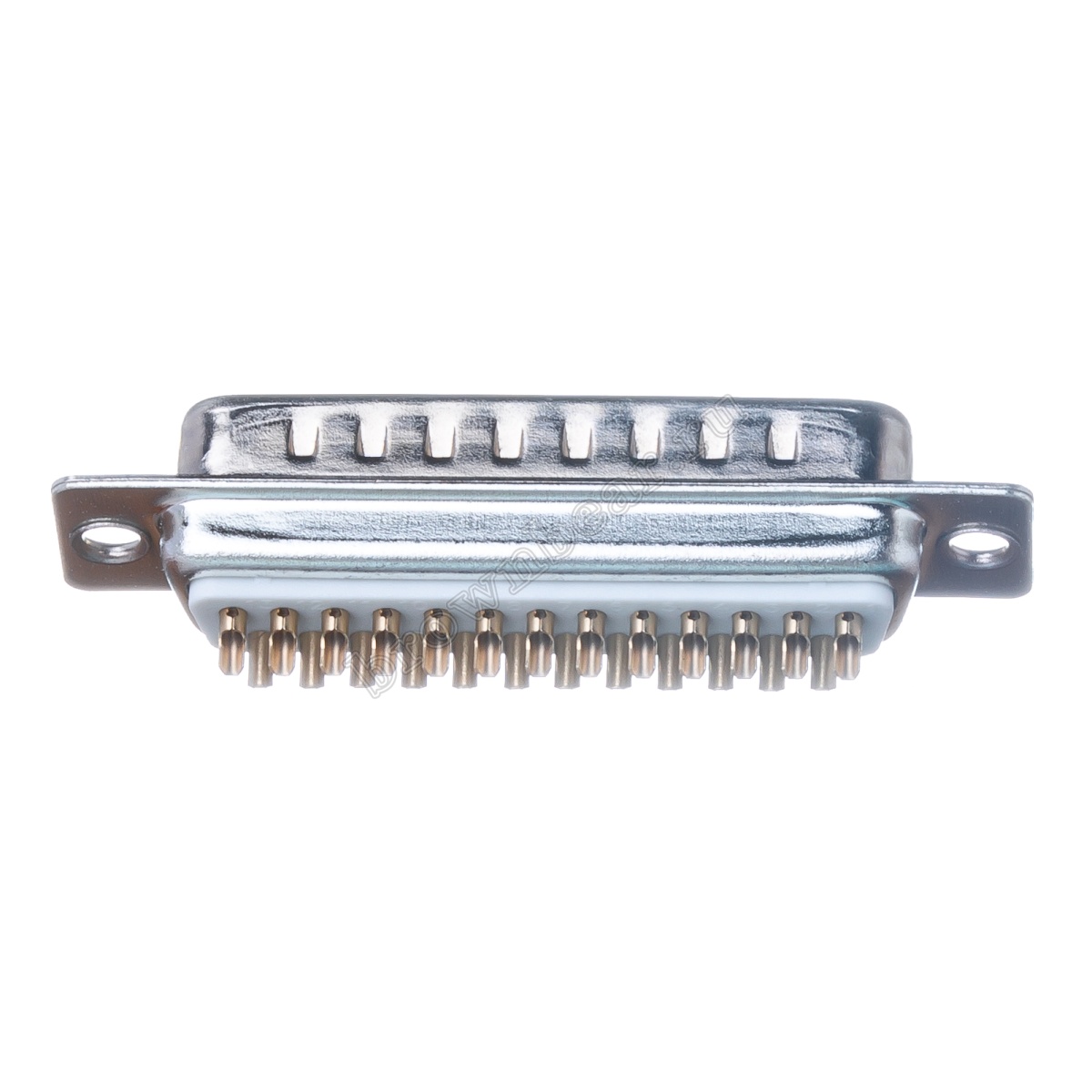

Разъём D-SUB, вилка 25 контактов. Монтаж на кабель осуществляется при помощи пайки.

Описание товара

Разъём серии D–SUB (полное название D–Subminiature) состоит из контактной колодки со штыревыми контактами в два, три или четыре ряда причем количество контактов в первом ряду на один больше, чем во втором. Контакты защищены металлическим кожухом, напоминающим по форме букву D, благодаря чему исключается возможность неправильного соединения. Разъёмы серии D–SUB: и вилка, и гнездо могут иметь разное число контактов: от 9 до 50 – обычной плотности; от 15 до 78 – повышенной плотности. Разъемы широко применяются во многих интерфейсах для передачи данных, а также для подключения питания к различным устройствам. Для кабельных разъемов предусмотрены различные типы корпусов.

Характеристики

Страна Тайвань (Китай)
Артикул товара DB-25M
Код 005-044
Разъём D-SUB
Тип контактов вилка
Установка на кабель
Количество контактов 25
Тип исполнения прямой
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом поверх никеля
Материал корпуса сталь, покрытая цинком или оловом
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 1 (на контакт)
Предельное напряжение, В 500 АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 500
Сопротивление контакта (не более Ом) 0.001
Допустимые температуры от -40 до 70 °C
Вес, кг 0.009753
Альтернативные названия dsub d-sub

Схема изделия


Размеры A B C D E F
мм 39.0 47.0 53.1 12.55 14.95 8.3




Файлы

005044.png Схема изделия, 4.01 КБ
