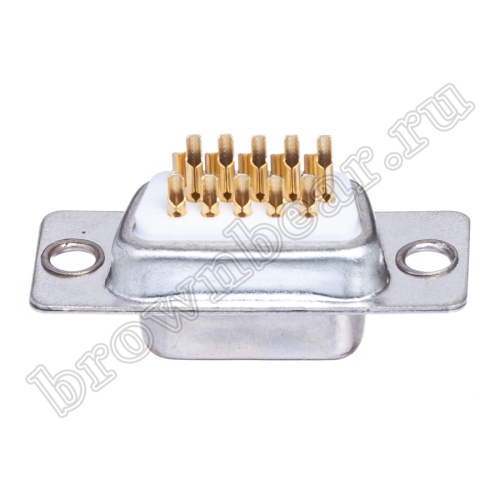

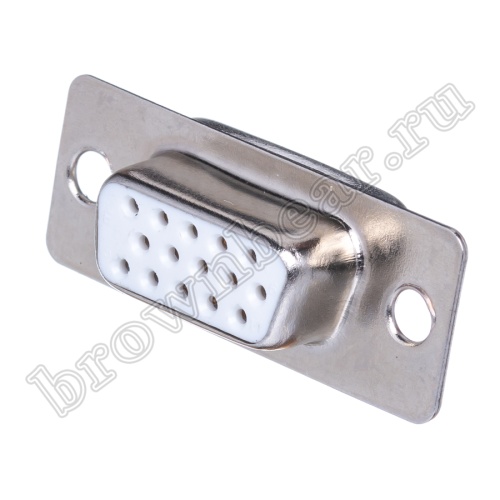

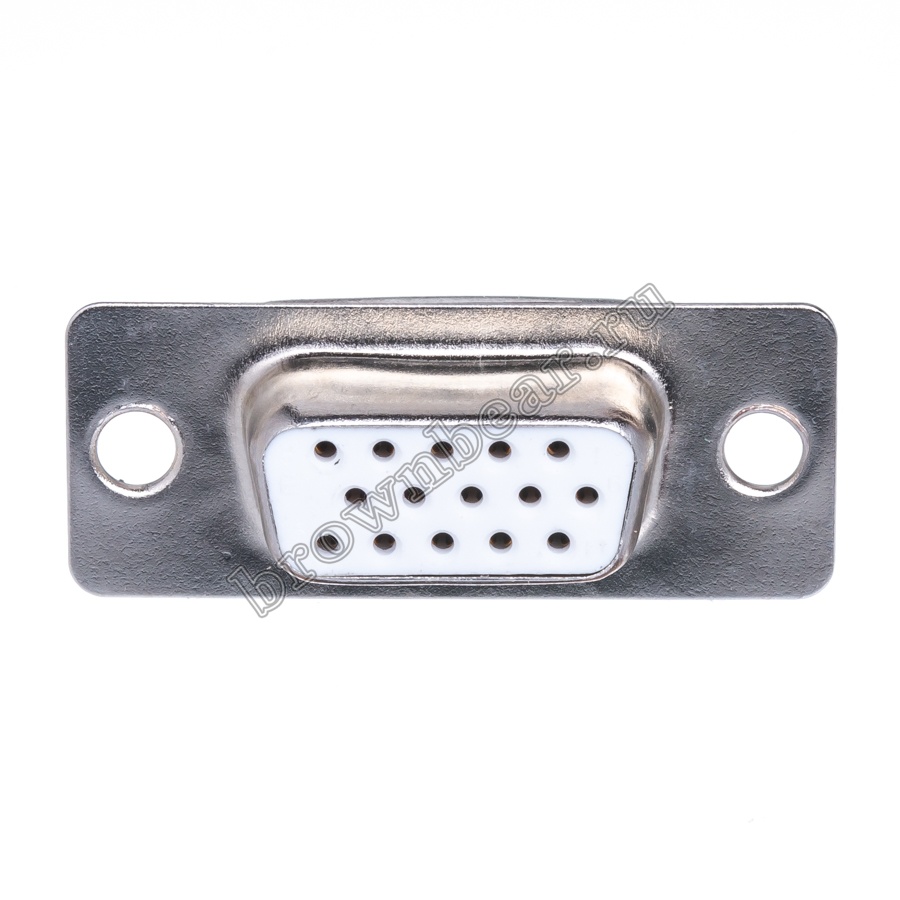

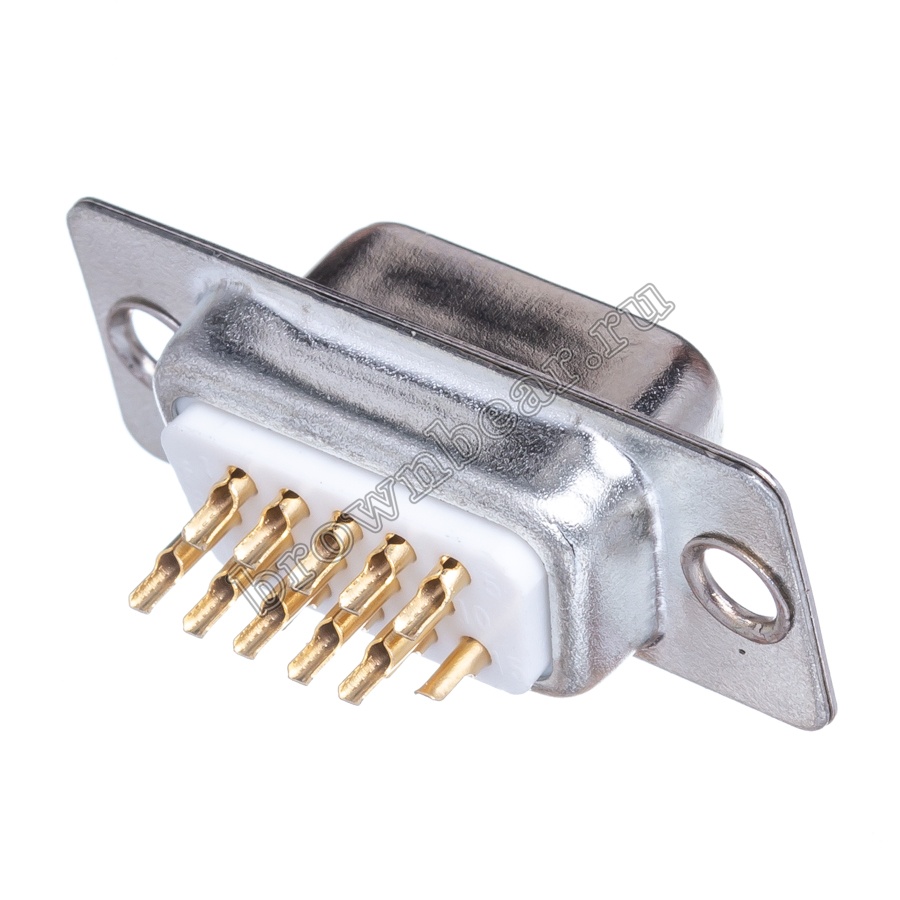

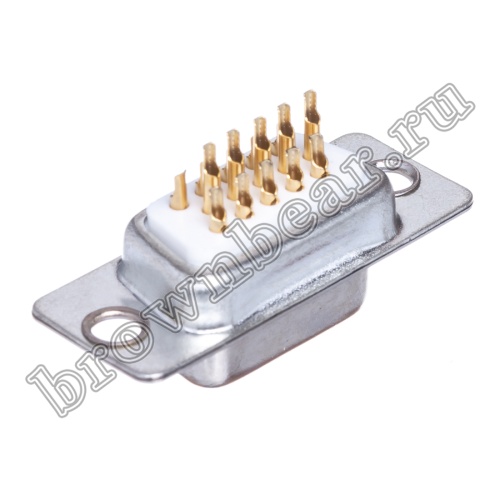

Разъем D-SUB 15 контактов высокой плотности, гнездо на кабель, пайка, тип 2 DHS-15F купить в интернет-магазине «Бурый Медведь»

Пн-Пт: с 10:00 до 18:00
Сб, Вс: выходной

0
0
0 В корзине пока пусто
Характеристики:
Страна
Китай
Артикул товара
DHS-15F
Код
005-197
Количество контактов
15
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал корпуса
сталь, покрытая цинком или оловом
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

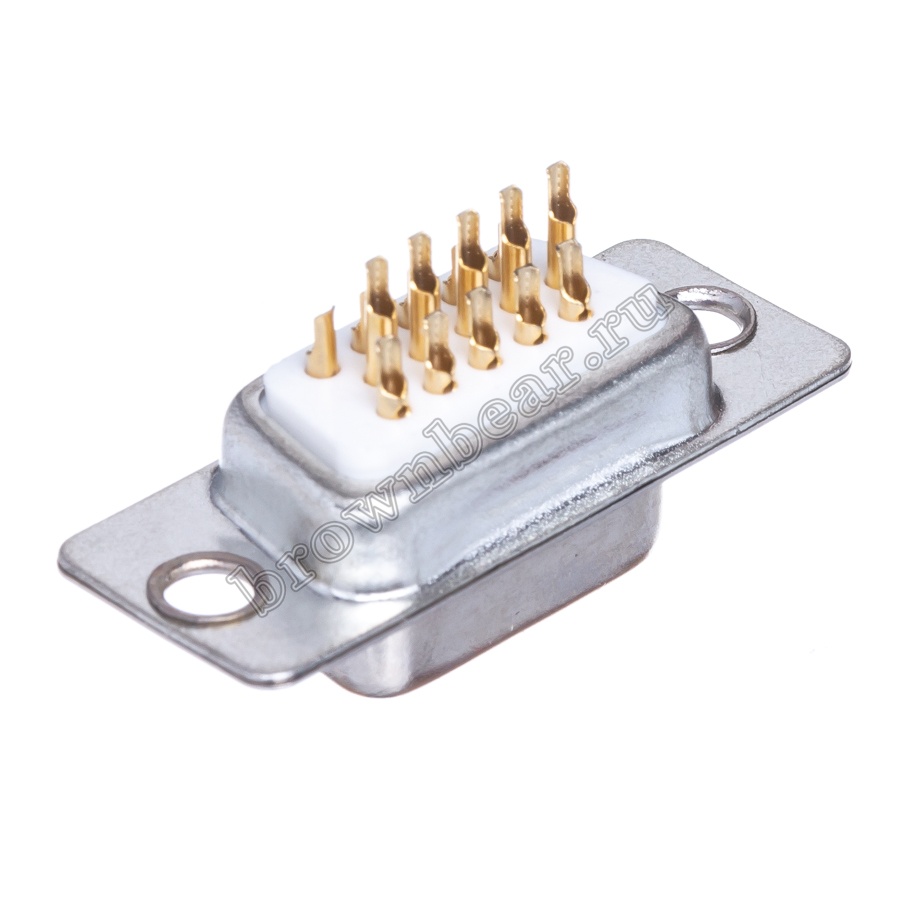

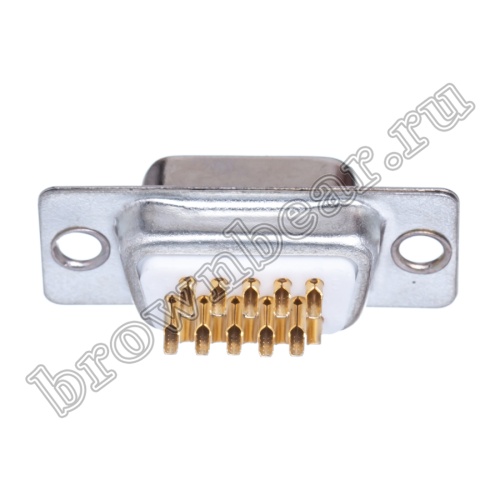

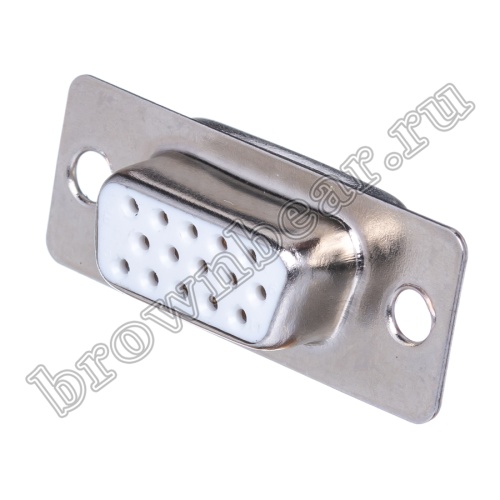

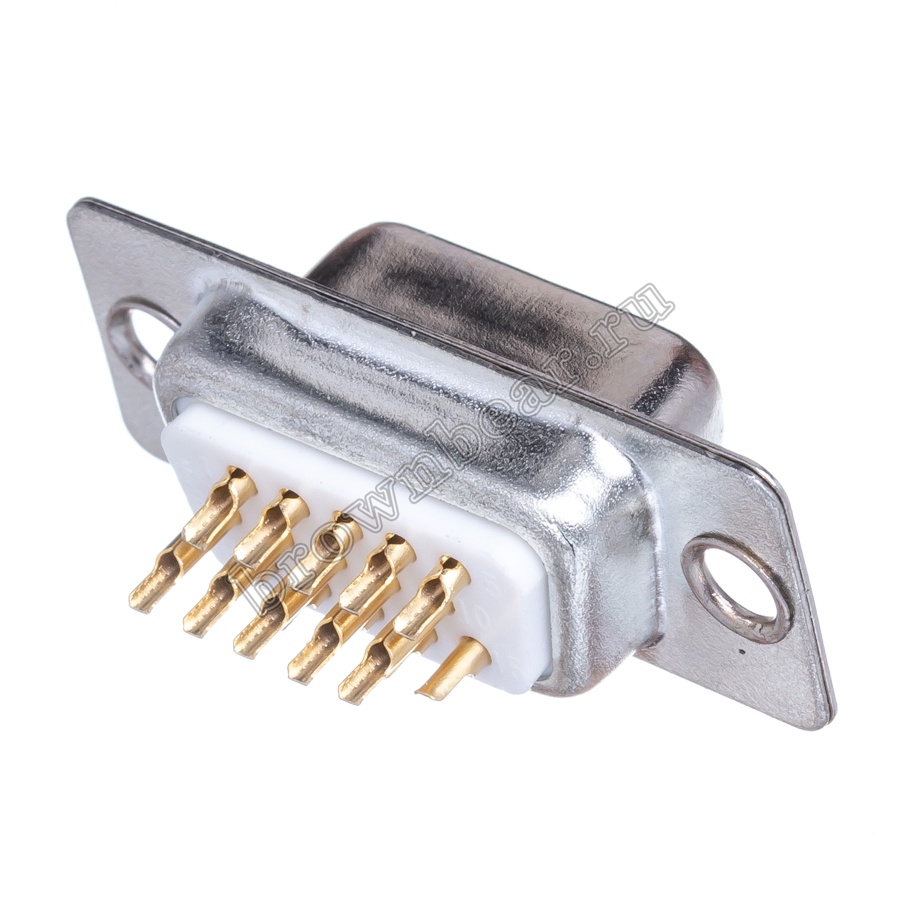

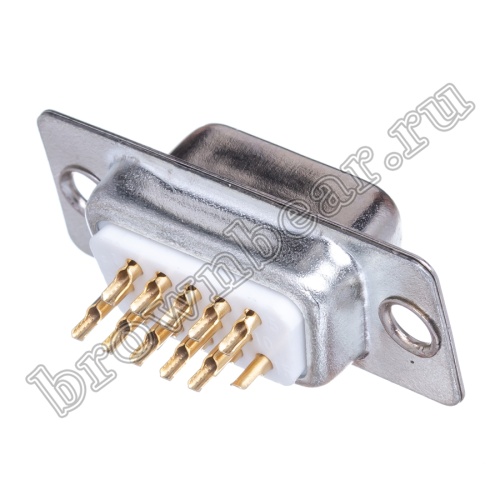

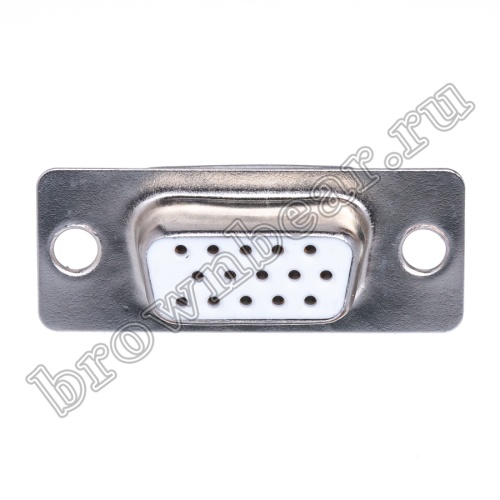

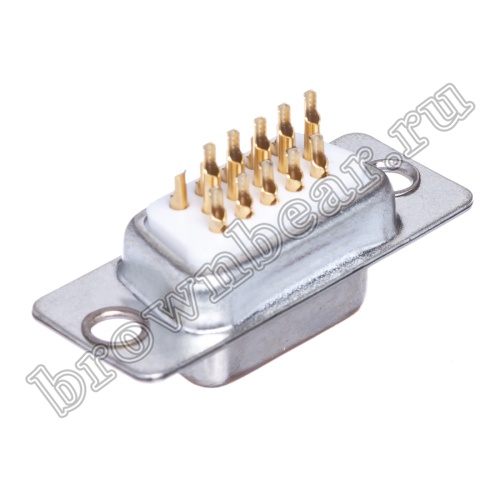

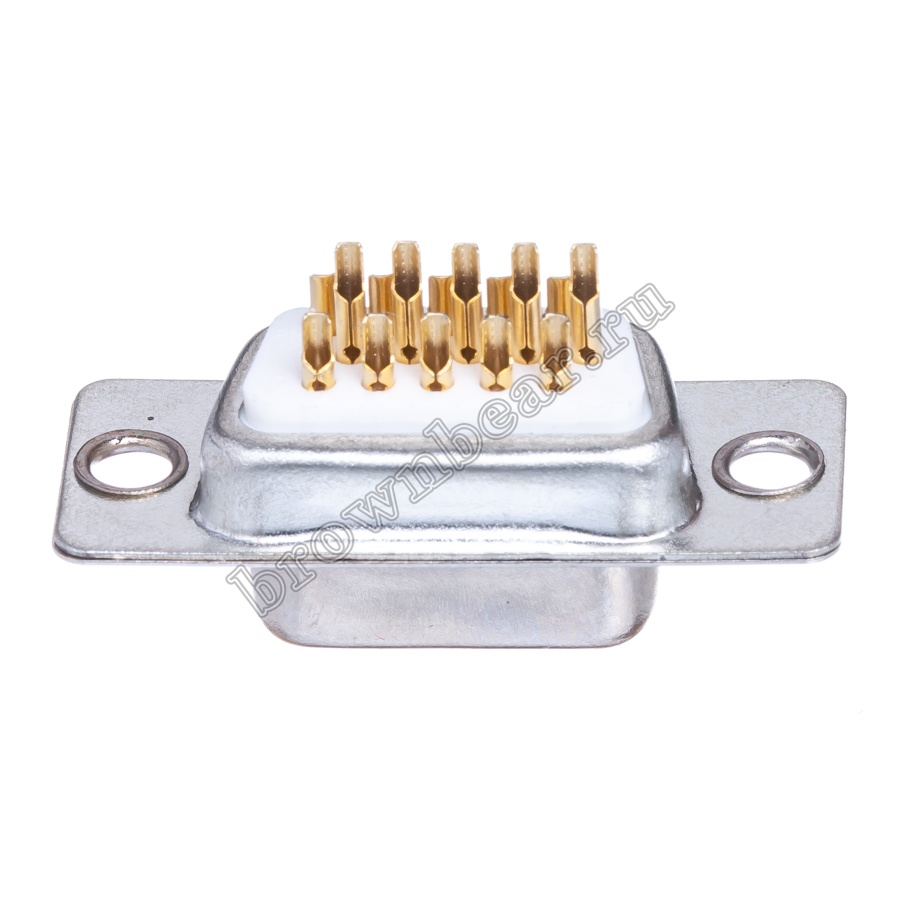

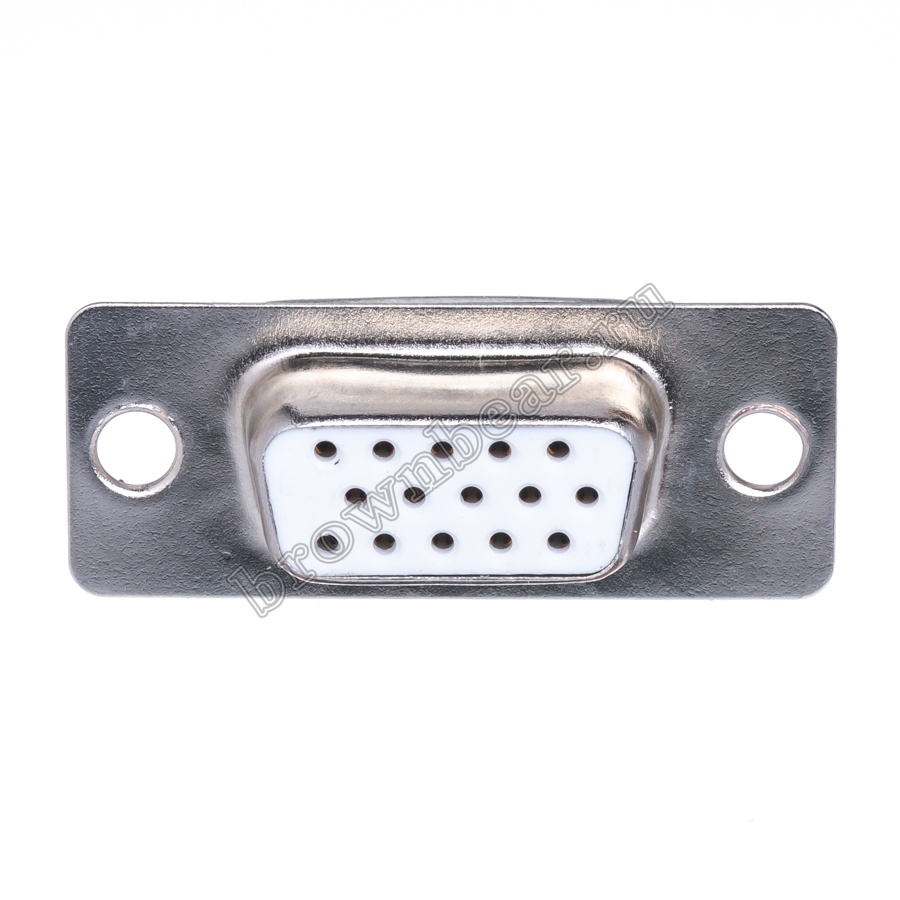

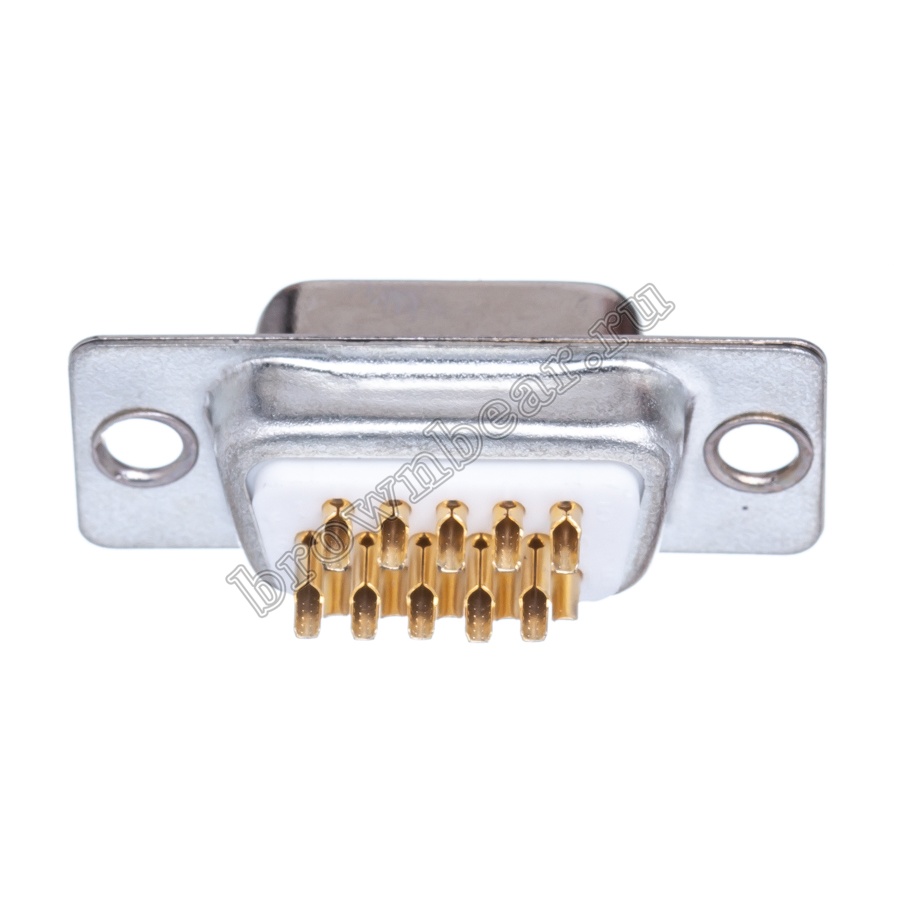

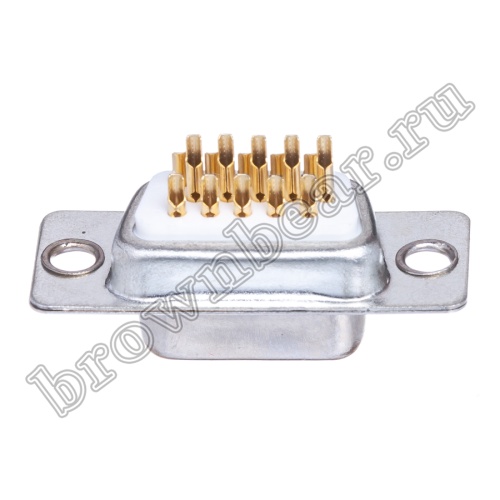

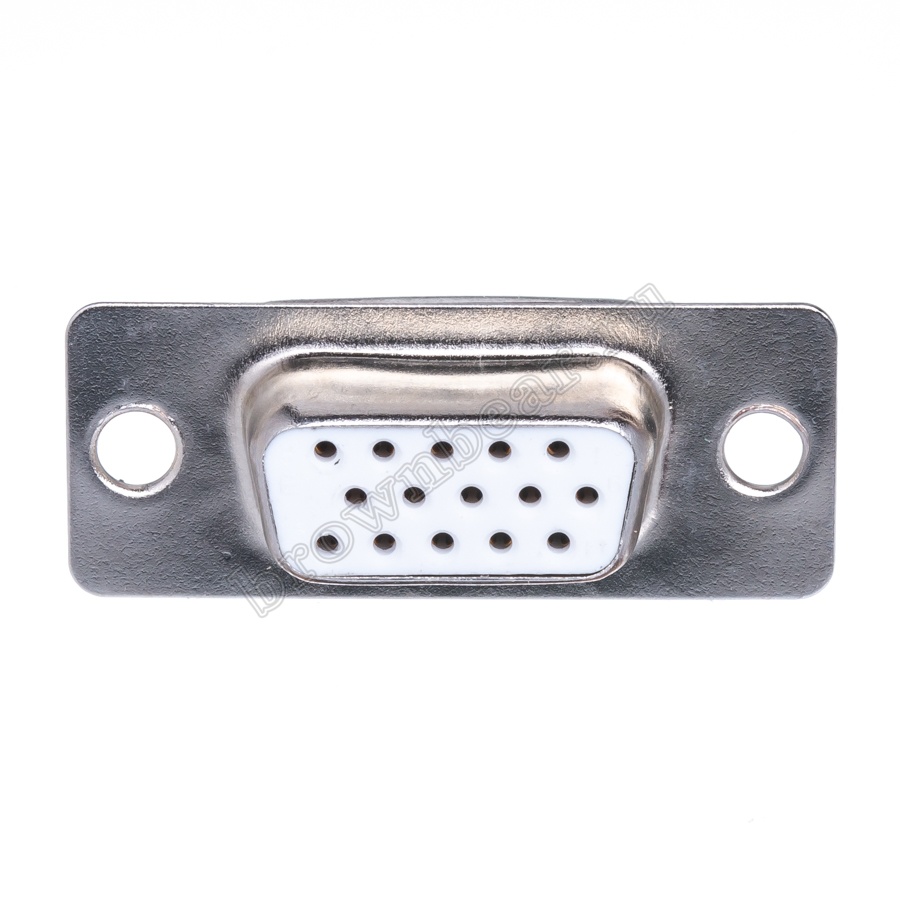

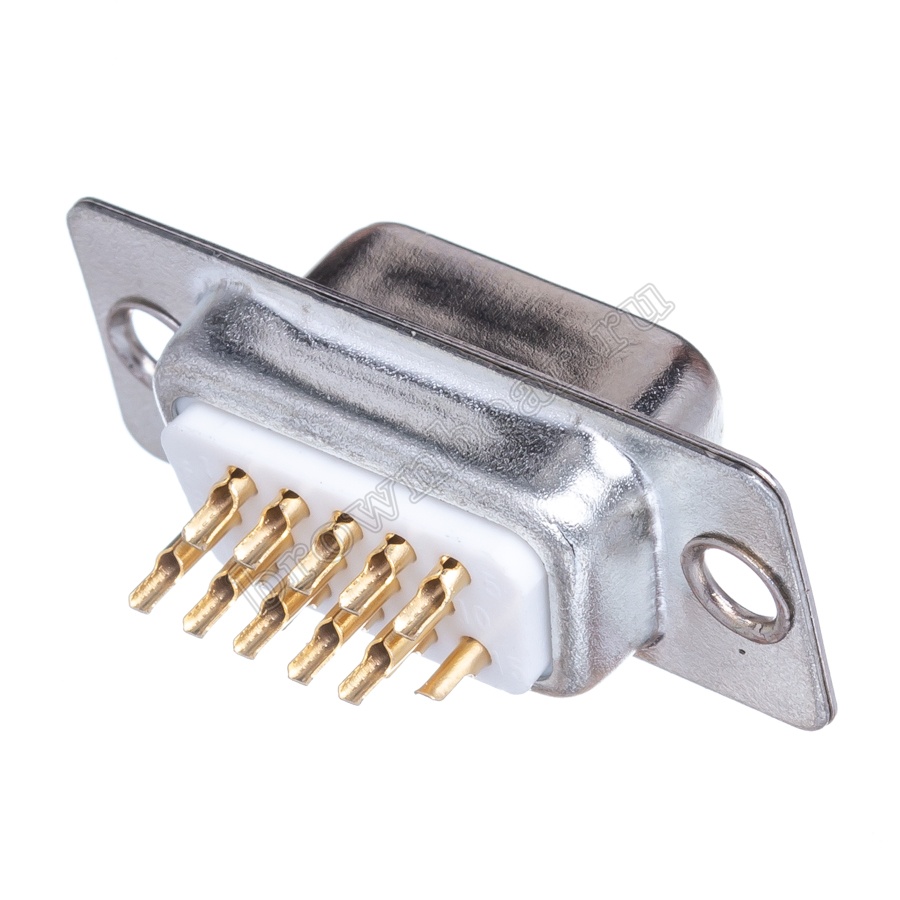

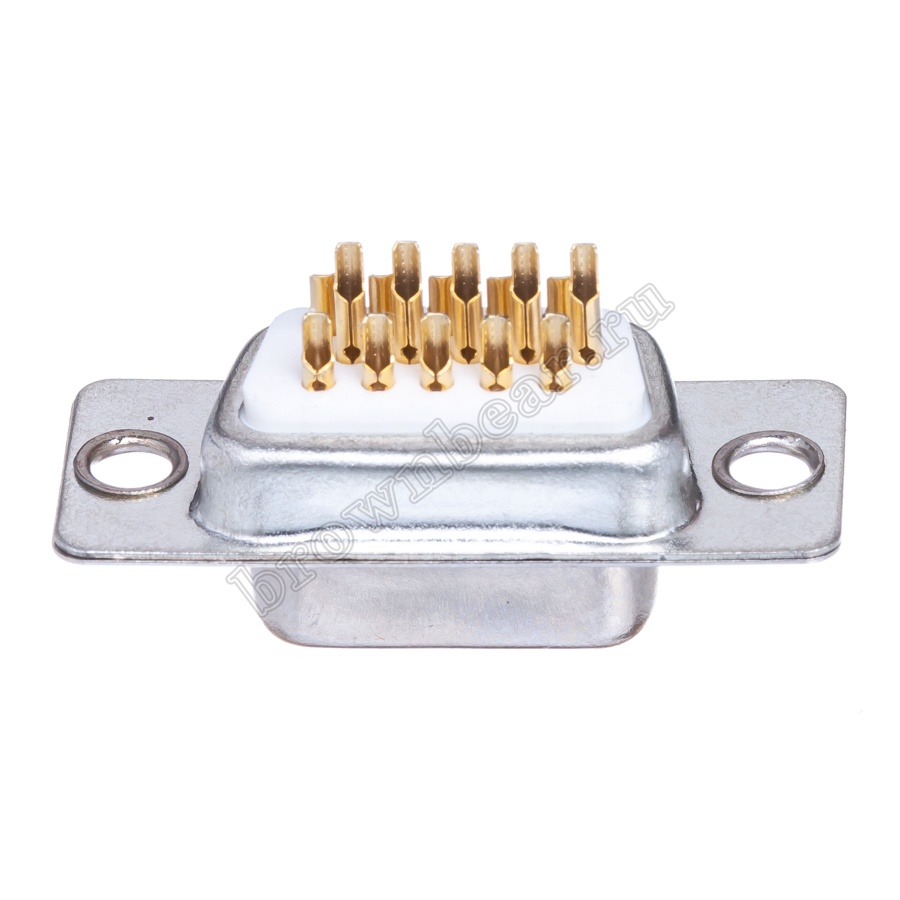

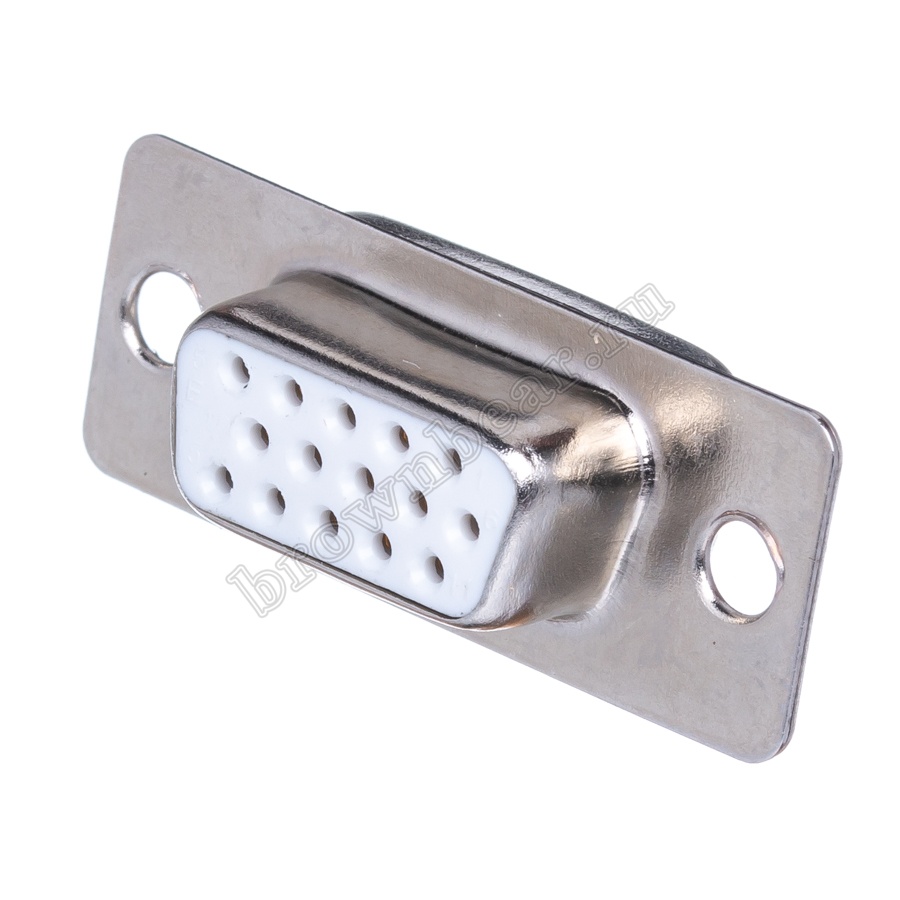

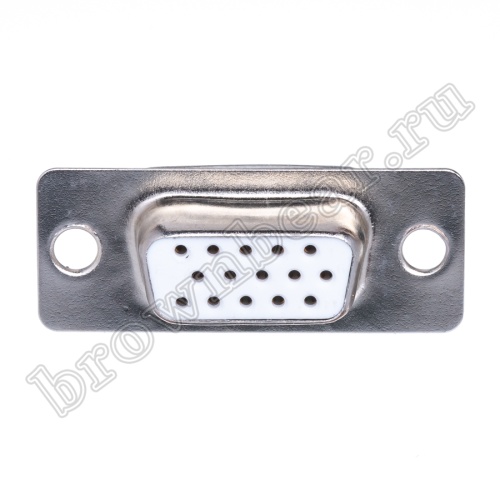

Разъём D-SUB повышенной плотности трёх рядный VGA, розетка 15 контактов. Монтаж на кабель осуществляется при помощи пайки. Аналог разъёма DHS-15F (005-031).

Описание товара

Разъём серии D–SUB (полное название D–Subminiature) состоит из контактной колодки со штыревыми контактами в два, три или четыре ряда причем количество контактов в первом ряду на один больше, чем во втором. Контакты защищены металлическим кожухом, напоминающим по форме букву D, благодаря чему исключается возможность неправильного соединения. Разъёмы серии D–SUB: и вилка, и гнездо могут иметь разное число контактов: от 9 до 50 – обычной плотности; от 15 до 78 – повышенной плотности. Разъемы широко применяются во многих интерфейсах для передачи данных, а также для подключения питания к различным устройствам. Для кабельных разъемов предусмотрены различные типы корпусов.

Характеристики

Страна Китай
Артикул товара DHS-15F
Код 005-197
Разъём D-SUB
Тип контактов розетка
Установка на кабель
Количество контактов 15
Тип исполнения высокая плотность / прямой
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом поверх никеля
Материал корпуса сталь, покрытая цинком или оловом
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 1 (на контакт)
Предельное напряжение, В 500 АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 500
Сопротивление контакта (не более Ом) 0.001
Допустимые температуры от -40 до 70 °C
Вес, кг 0.005812
Альтернативные названия dsub d-sub
Дополнительная информация подходит корпус для разъема D-SUB 9 контактов

Схема изделия

АртикулABCDEF
DHS-15F16.4025.030.812.557.952.29
