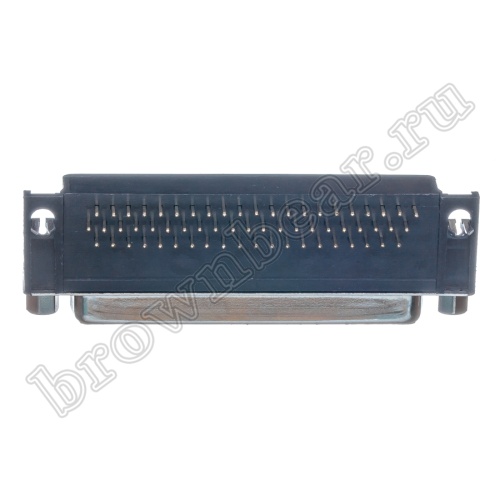

Разъем D-SUB 62 контакта, гнездо на плату, прямой угол DHR-62F купить в Москве оптом или в розницу в интернет магазине «Бурый Медведь»

Пн-Пт: с 10:00 до 18:00
Сб, Вс: выходной

0
0
0 В корзине пока пусто
Характеристики:
Страна
Тайвань (Китай)
Артикул товара
DHR-62F
Код
005-060
Количество контактов
62
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал корпуса
сталь, покрытая цинком или оловом
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

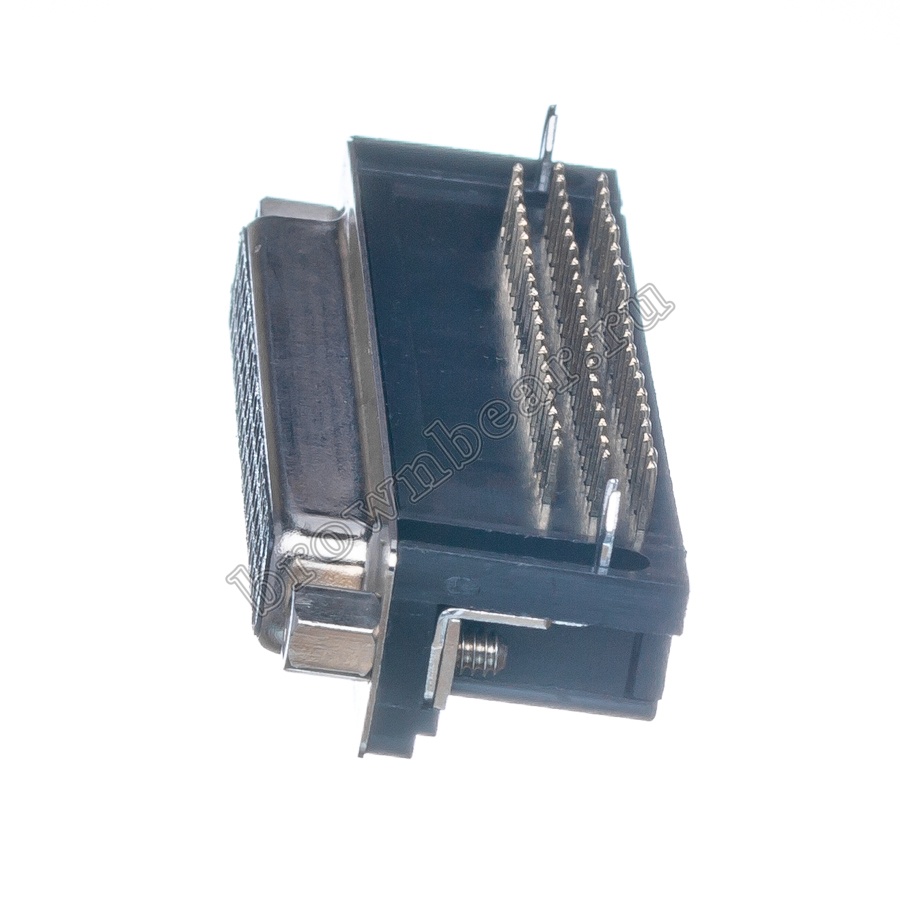

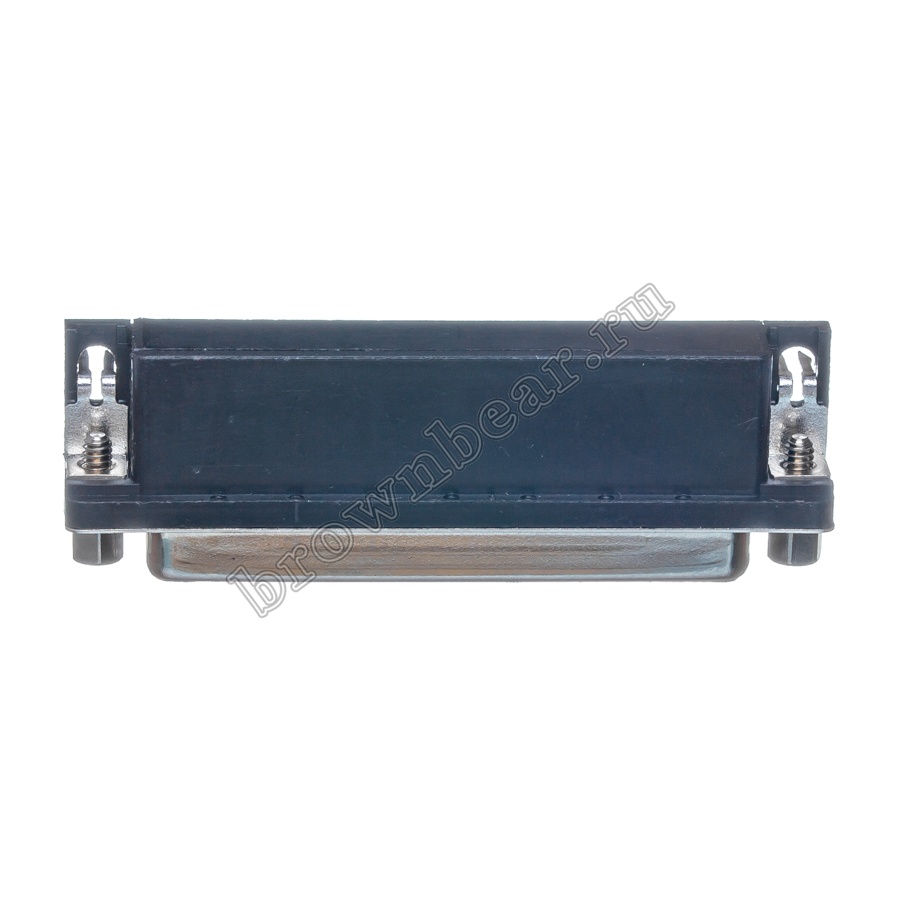

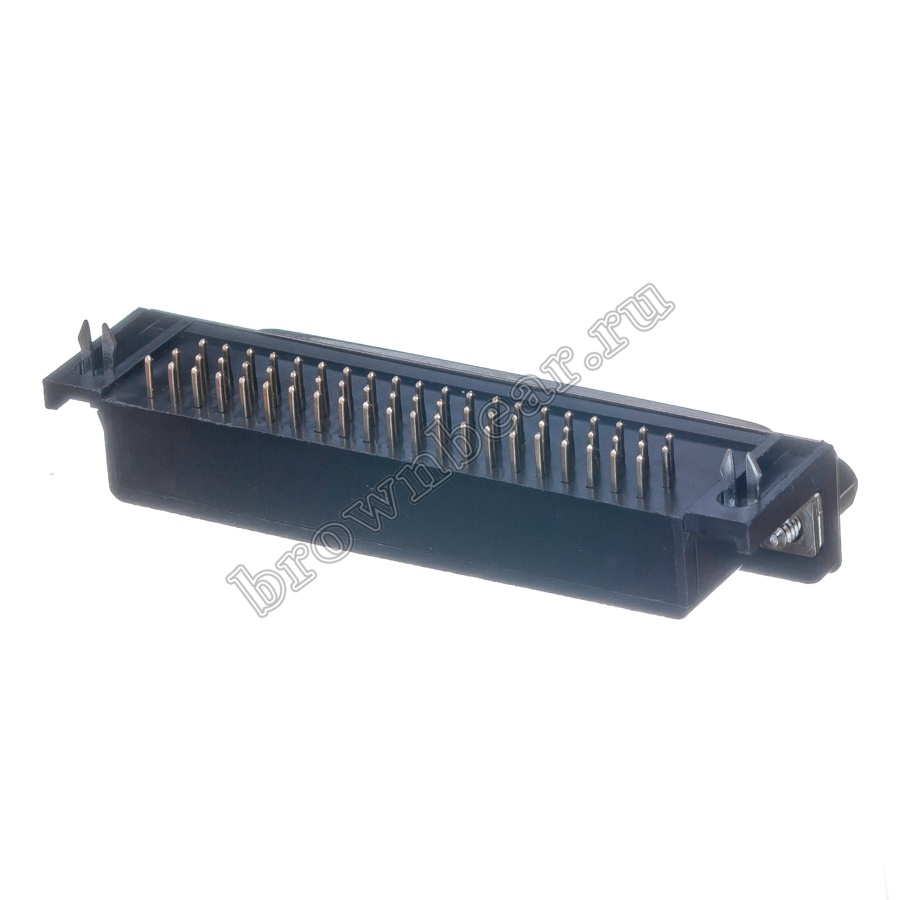

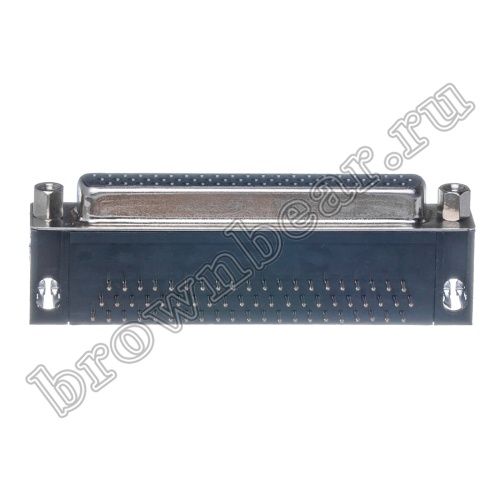

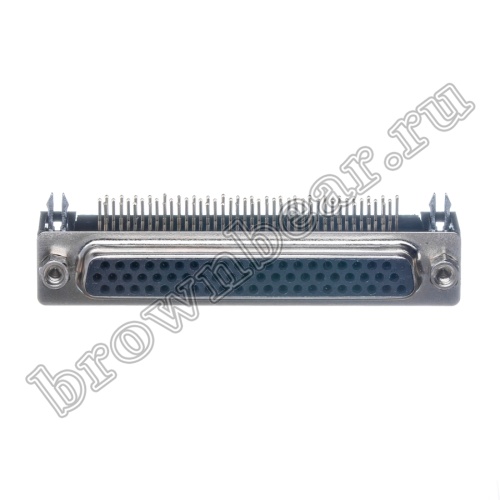

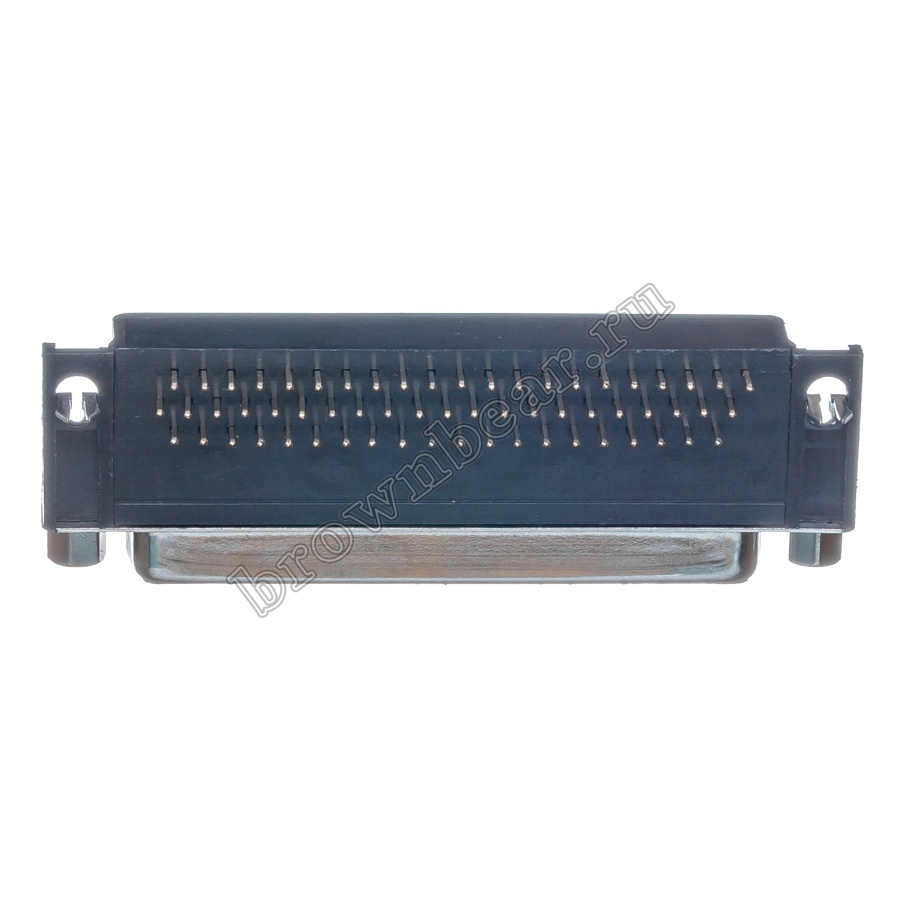

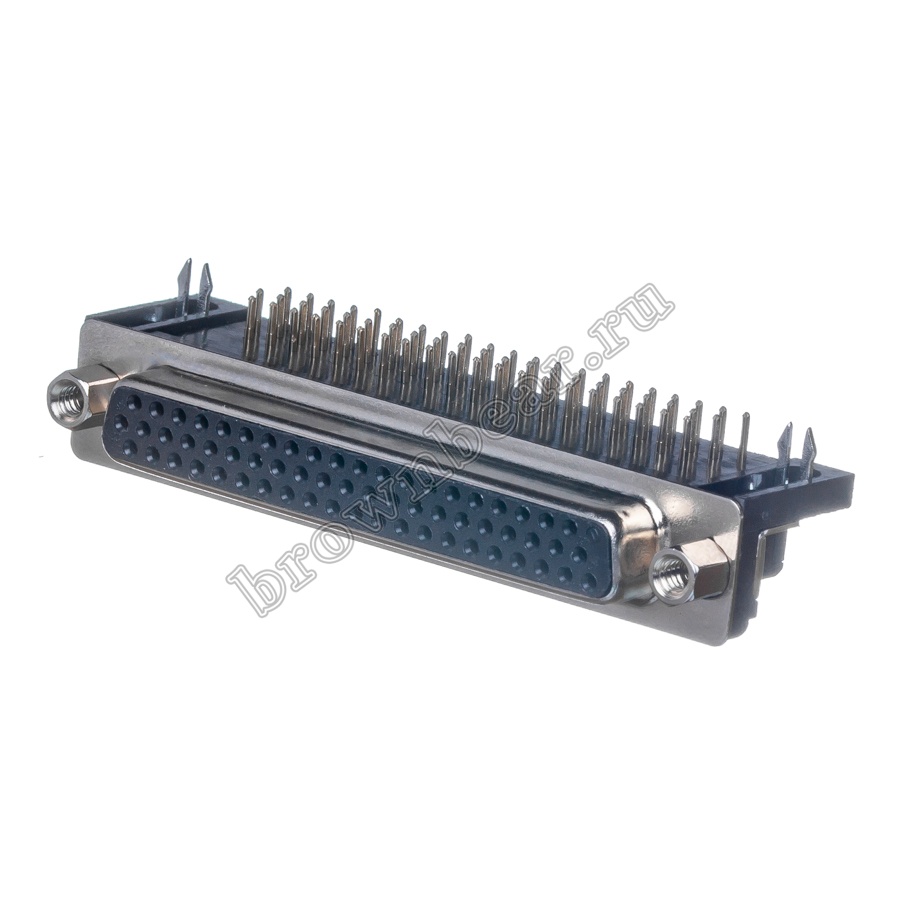

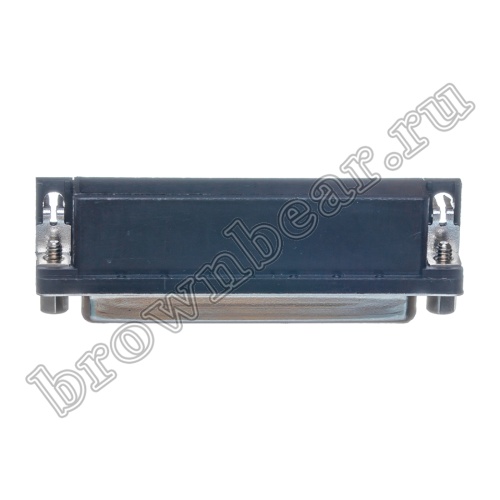

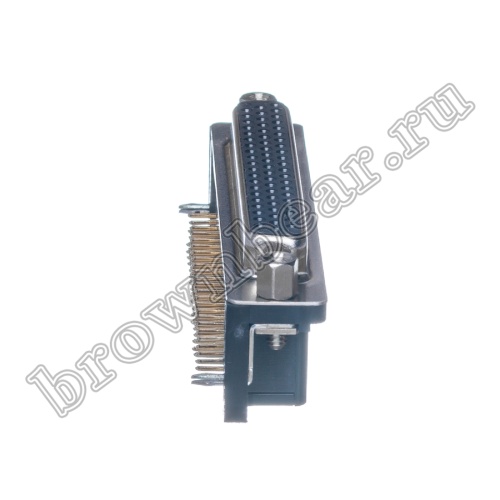

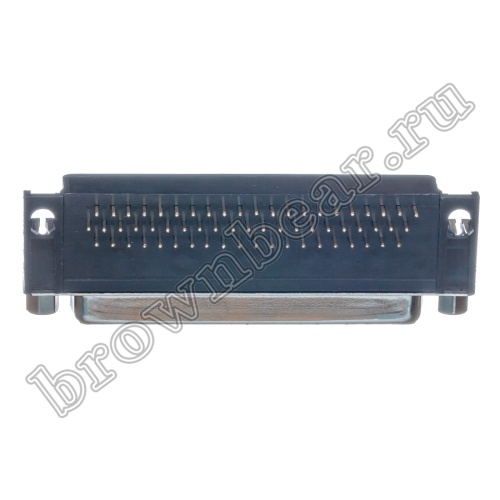

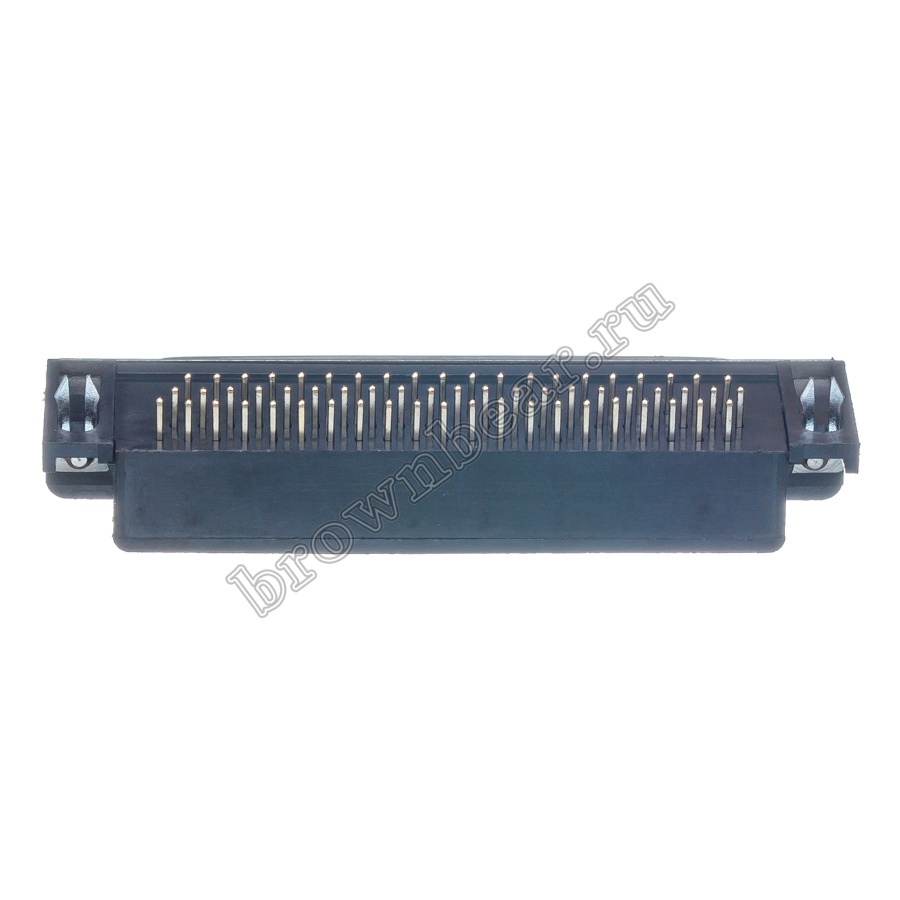

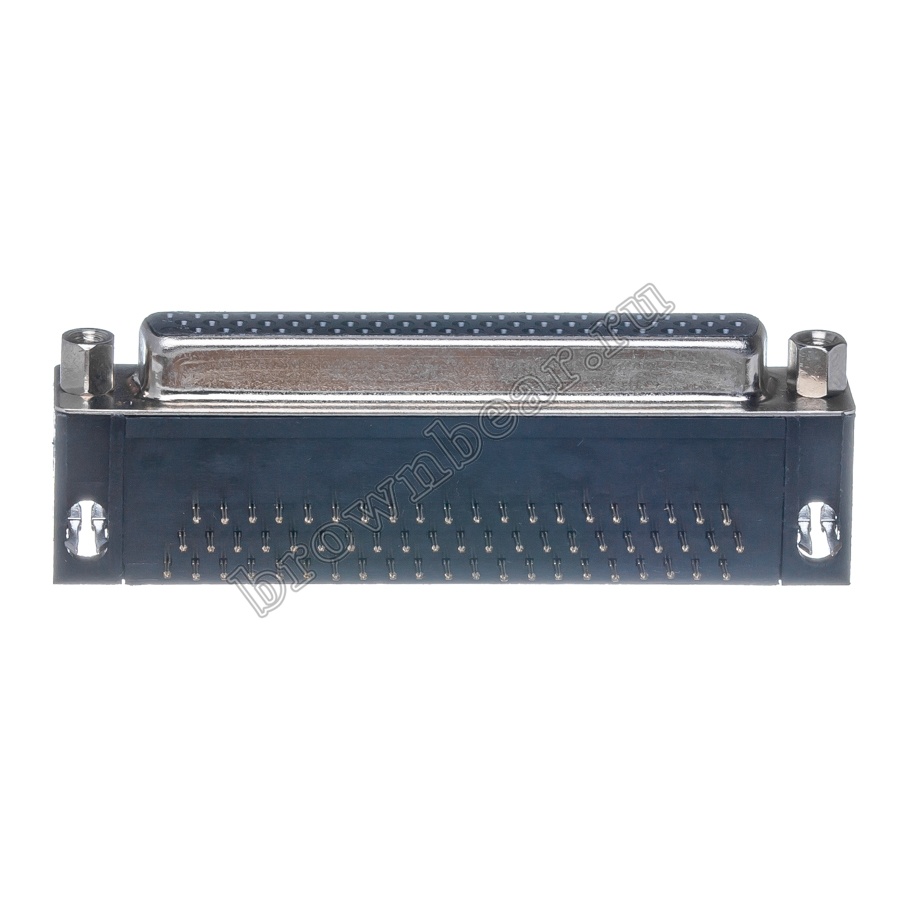

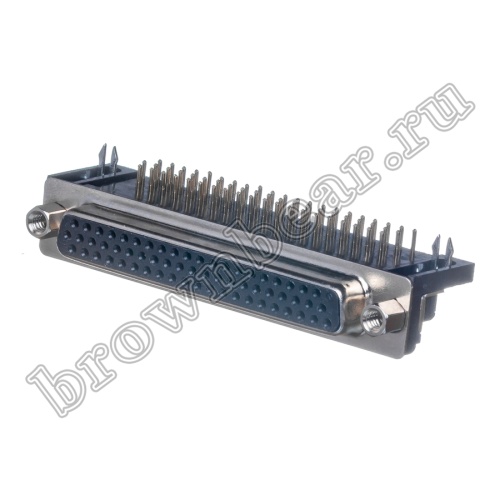

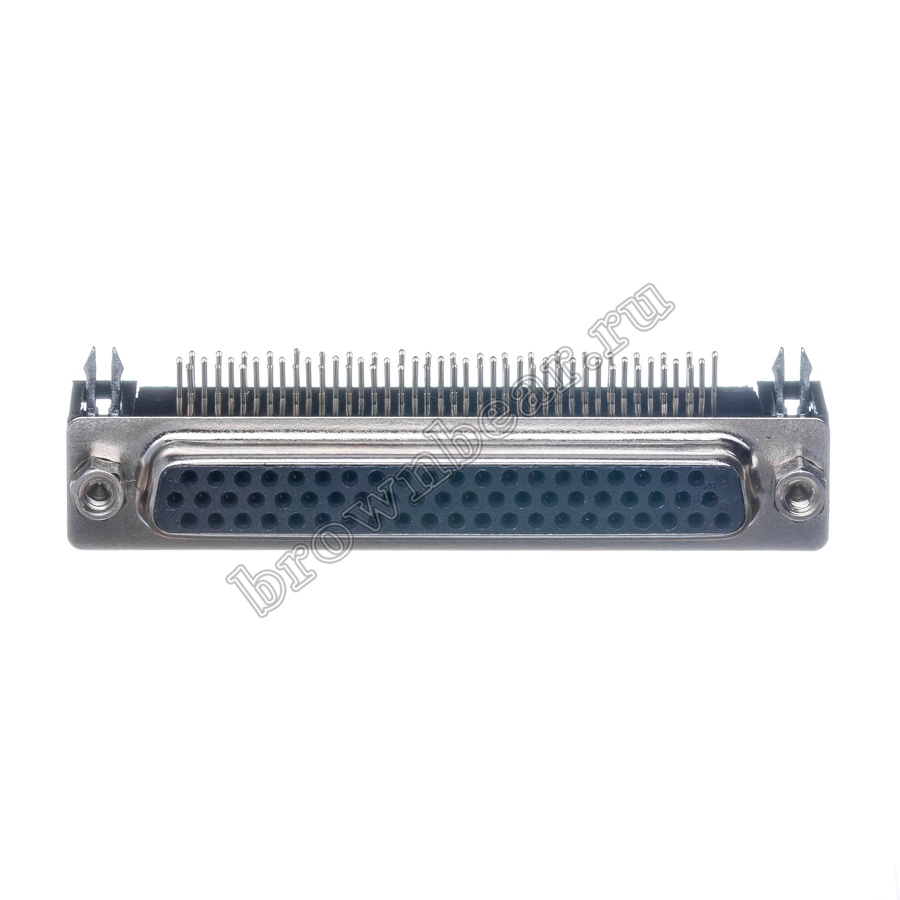

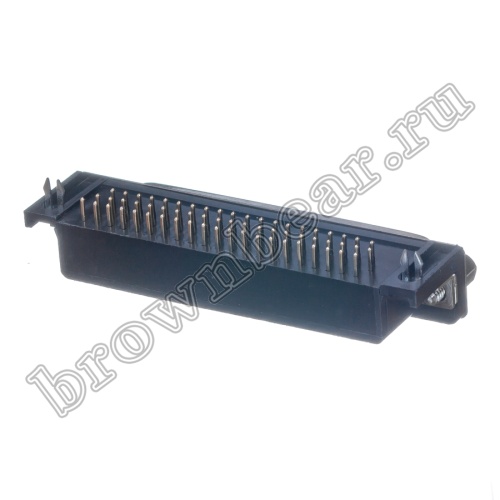

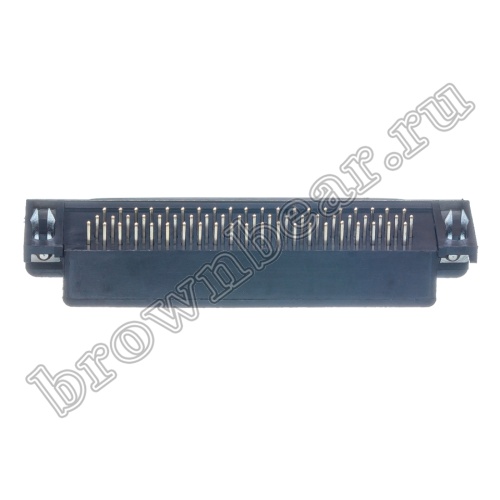

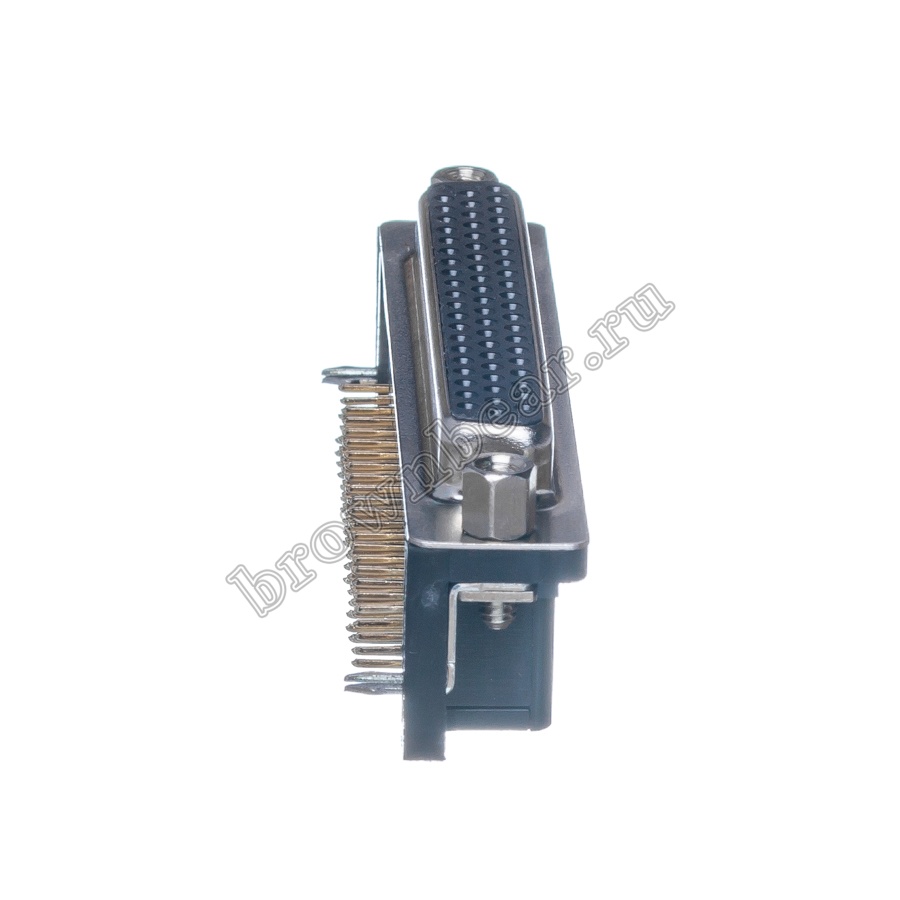

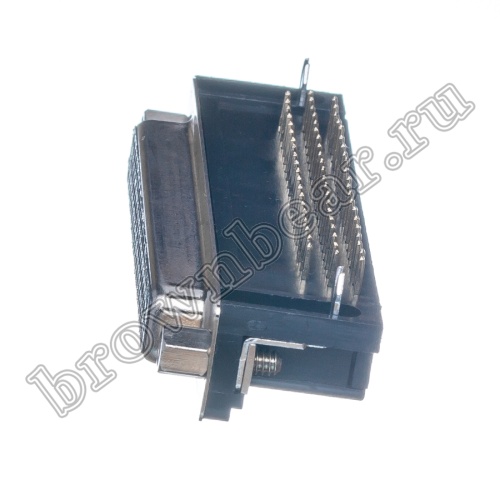

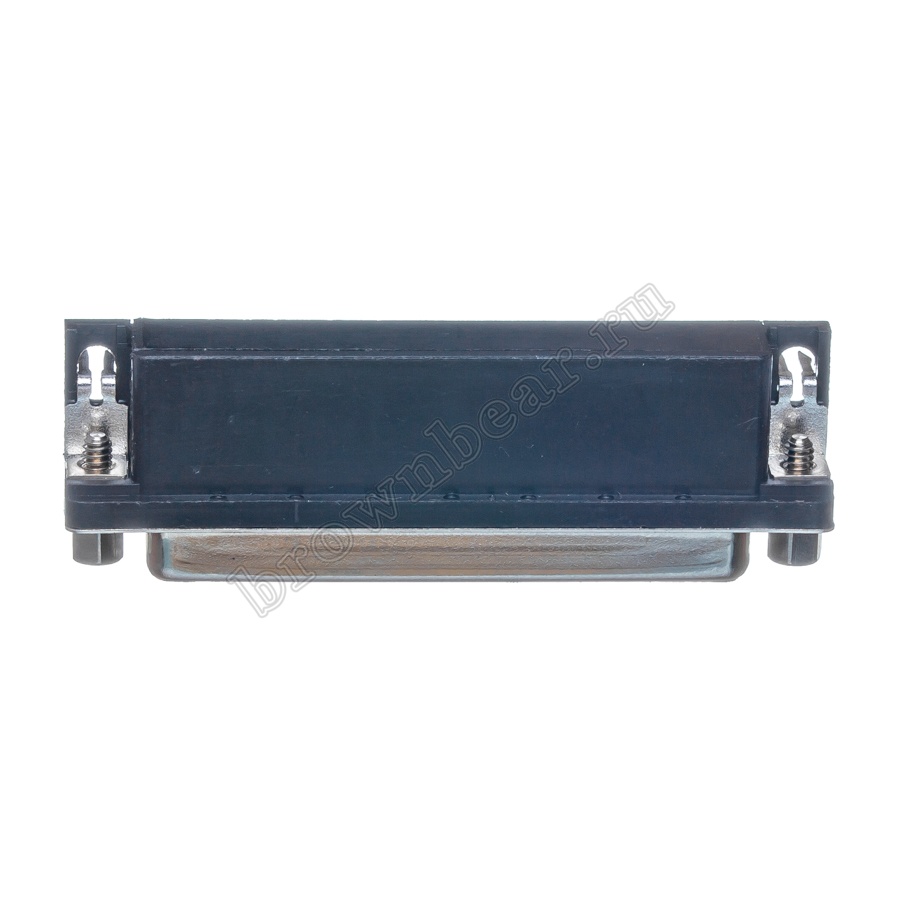

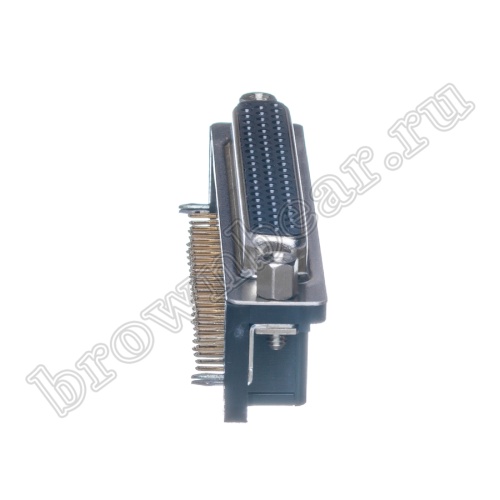

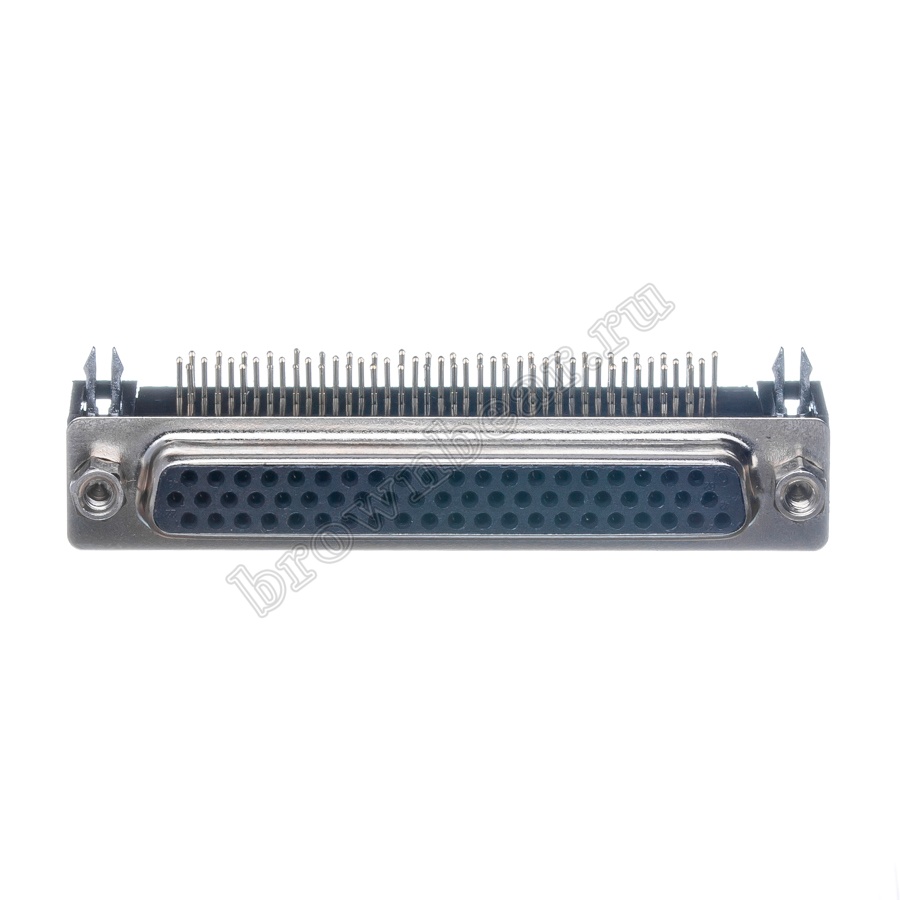

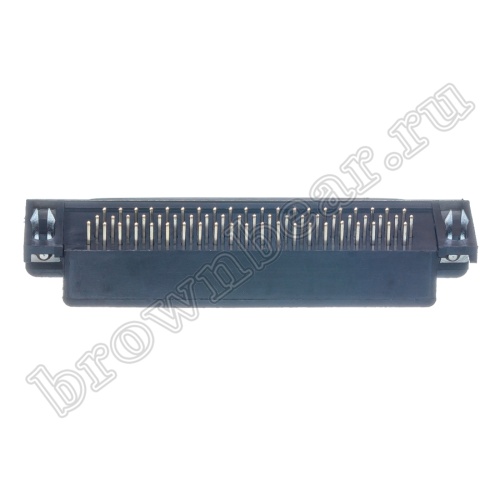

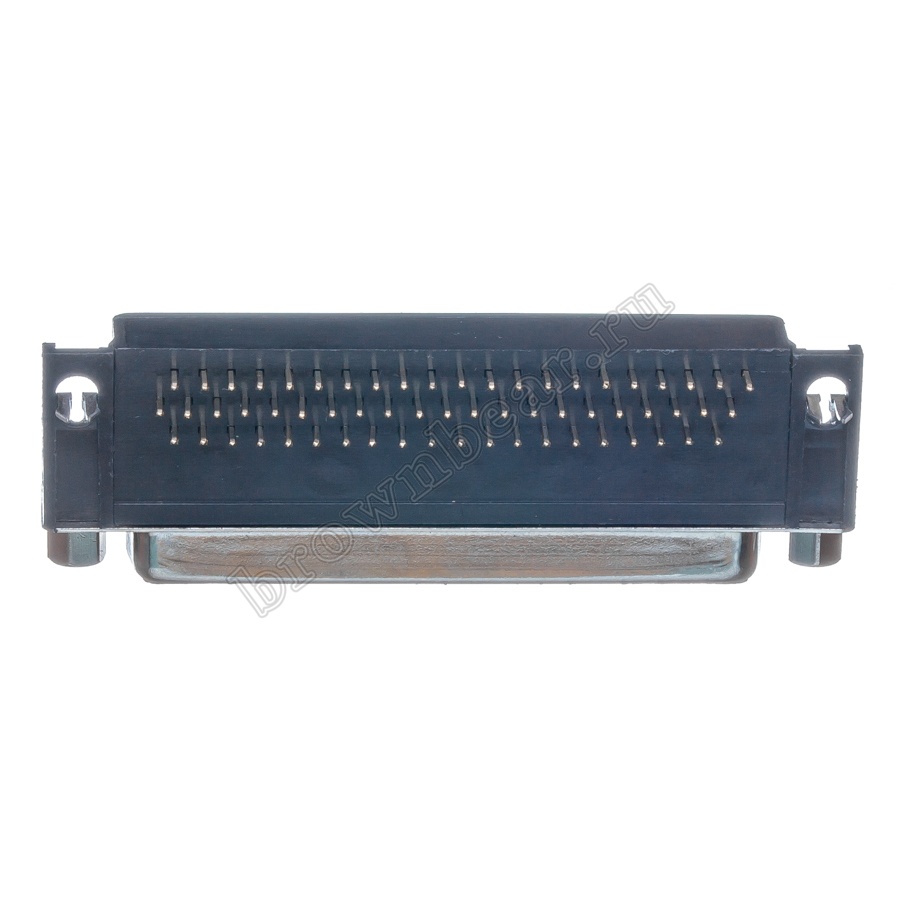

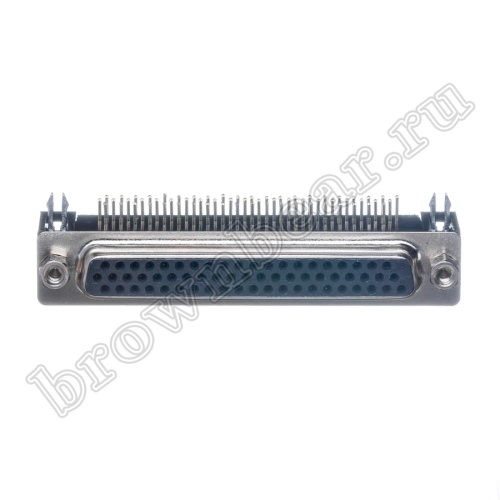

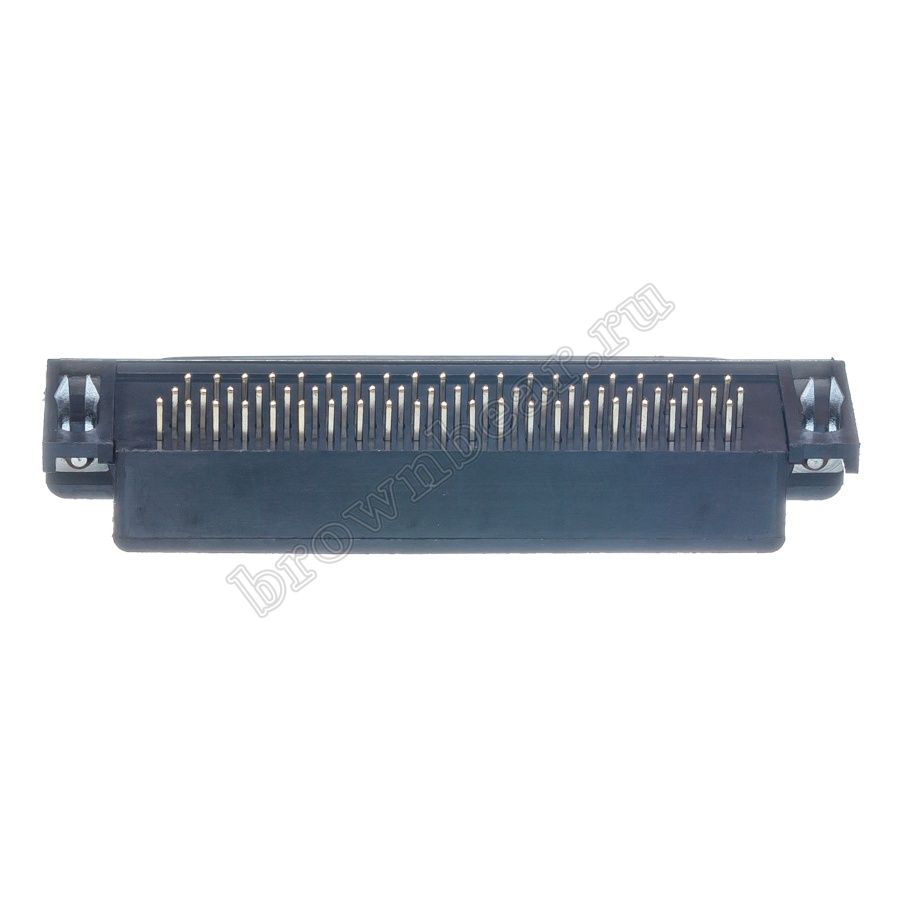

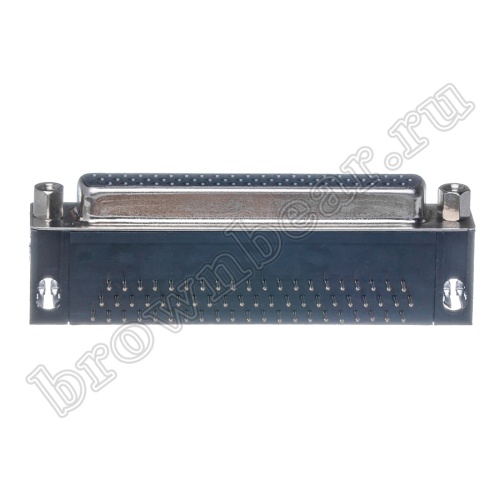

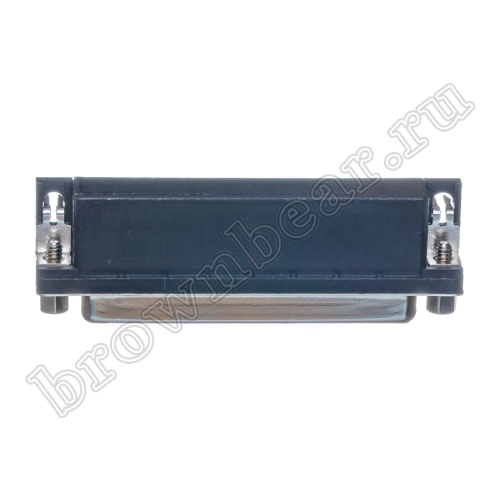

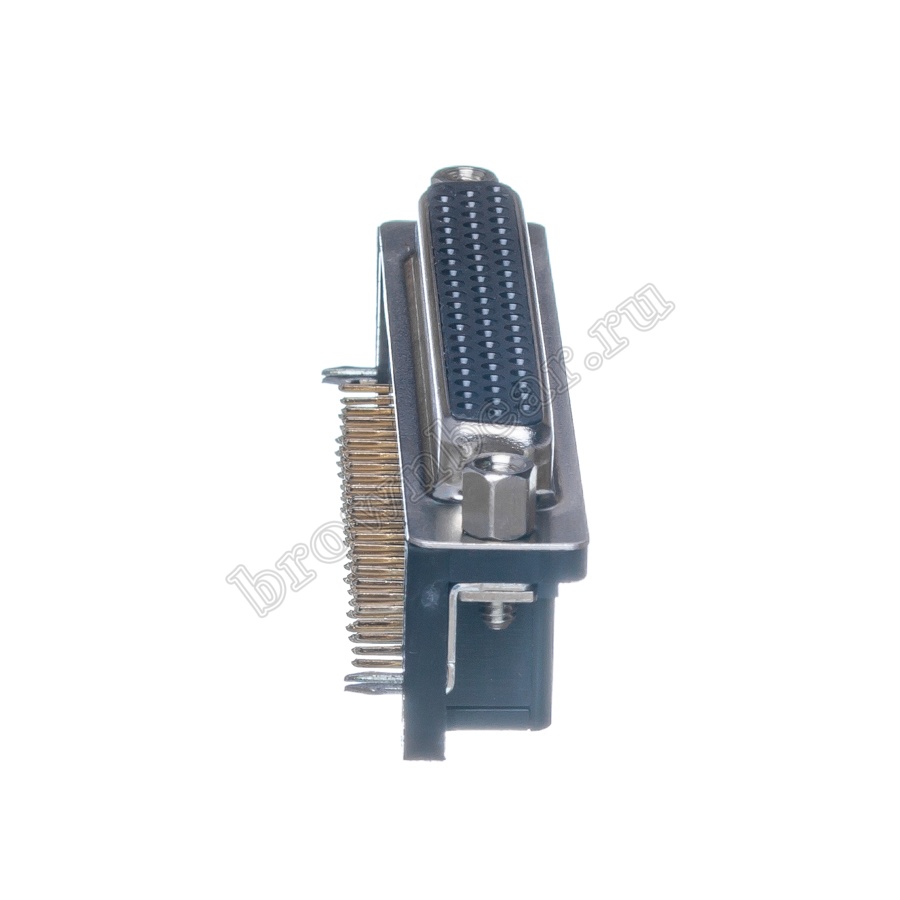

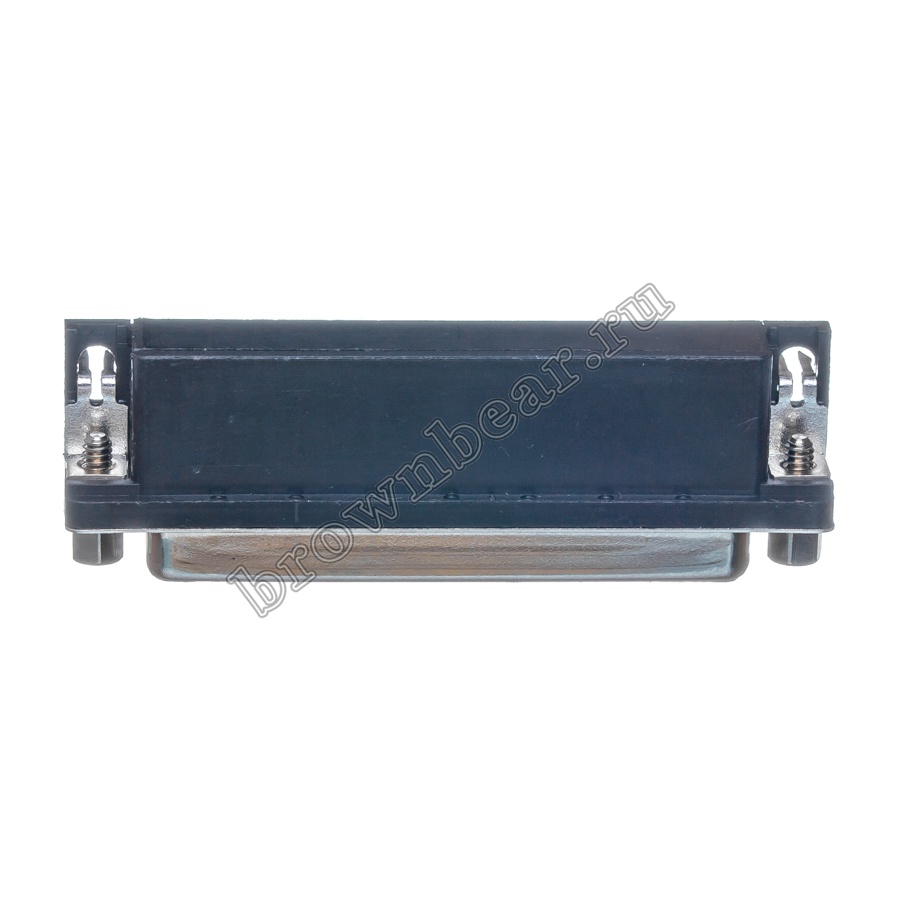

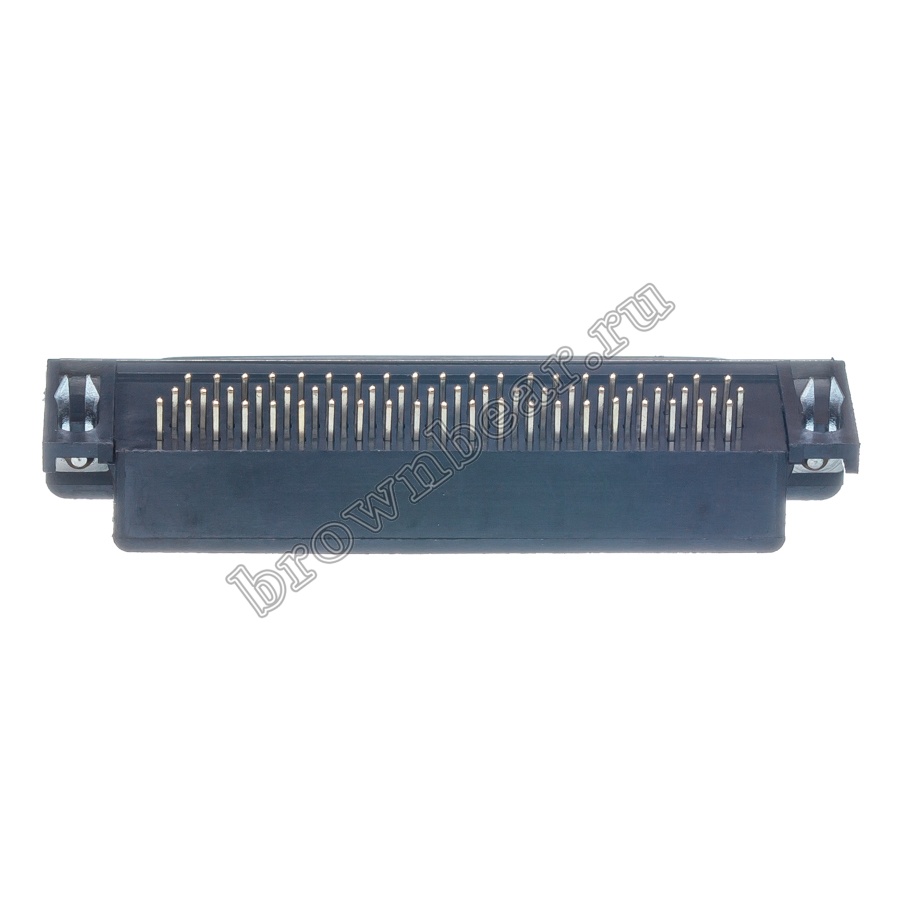

Разъём D-SUB высокой плотности трёх рядный, 62 контакта розетка, горизонтальная установка на плату. Расстояние от края разъёма до первой контактной группы - 8,9мм. Крепление разъёма к плате осуществляется с помощью пайки и специальных фиксаторов.

Описание товара

Разъём серии D–SUB (полное название D–Subminiature) состоит из контактной колодки со штыревыми контактами в два, три или четыре ряда причем количество контактов в первом ряду на один больше, чем во втором. Контакты защищены металлическим кожухом, напоминающим по форме букву D, благодаря чему исключается возможность неправильного соединения. Разъёмы серии D–SUB: и вилка, и гнездо могут иметь разное число контактов: от 9 до 50 – обычной плотности; от 15 до 78 – повышенной плотности. Разъемы широко применяются во многих интерфейсах для передачи данных, а также для подключения питания к различным устройствам. Разъёмы D–SUB на плату монтируются при помощи пайки. По типу установки на плату разъёмы D–SUB делятся на два вида: вертикальная установка на плату и горизонтальная установка на плату (прямой угол). Существуют различные модификации горизонтальных разъёмов: одинарные или спаренные, а также с разным расстоянием от края разъёма до первой группы контактов – 7,2 мм.; 9,4 мм.; 13,8 мм.

Характеристики

Страна Тайвань (Китай)
Артикул товара DHR-62F
Код 005-060
Разъём D-SUB
Тип контактов розетка
Установка на плату
Количество контактов 62
Тип исполнения высокая плотность / прямой угол
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом поверх никеля
Материал корпуса сталь, покрытая цинком или оловом
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 5 (на контакт)
Предельное напряжение, В 1000 АС в течение 1мин.
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.001
Допустимые температуры от -55 до 105 °C
Вес, кг 0.02655
Альтернативные названия dsub d-sub

Схема изделия

Размеры A B C D E
мм 54.8 63.5 69.3 12.6 7.9

Файлы

k4mlf9d3cohbrfk8zw7c3bgudqa34kc8.png Схема изделия, 15.6 КБ
Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
314 руб от 1 шт
280 руб от 100 шт
258 руб от 1000 шт
Доступно: 17 шт
В корзинуВ корзину
Самовывоз через 1-2 дня м. Калужская
Доставка от двух дней
