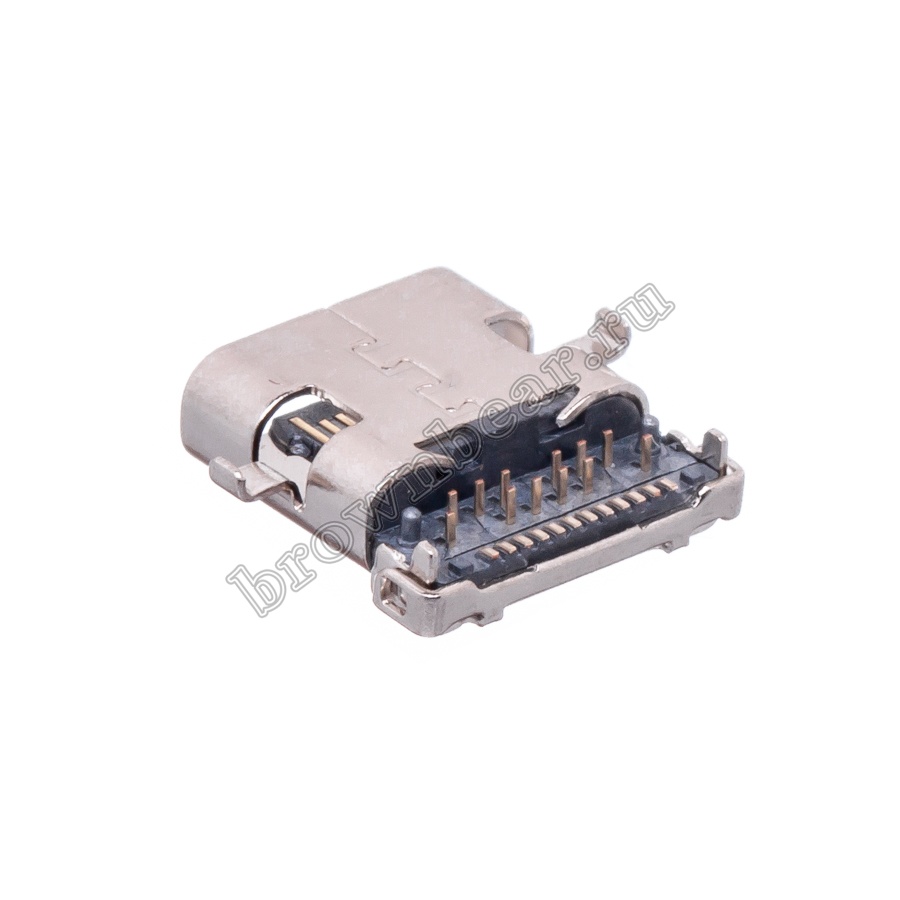

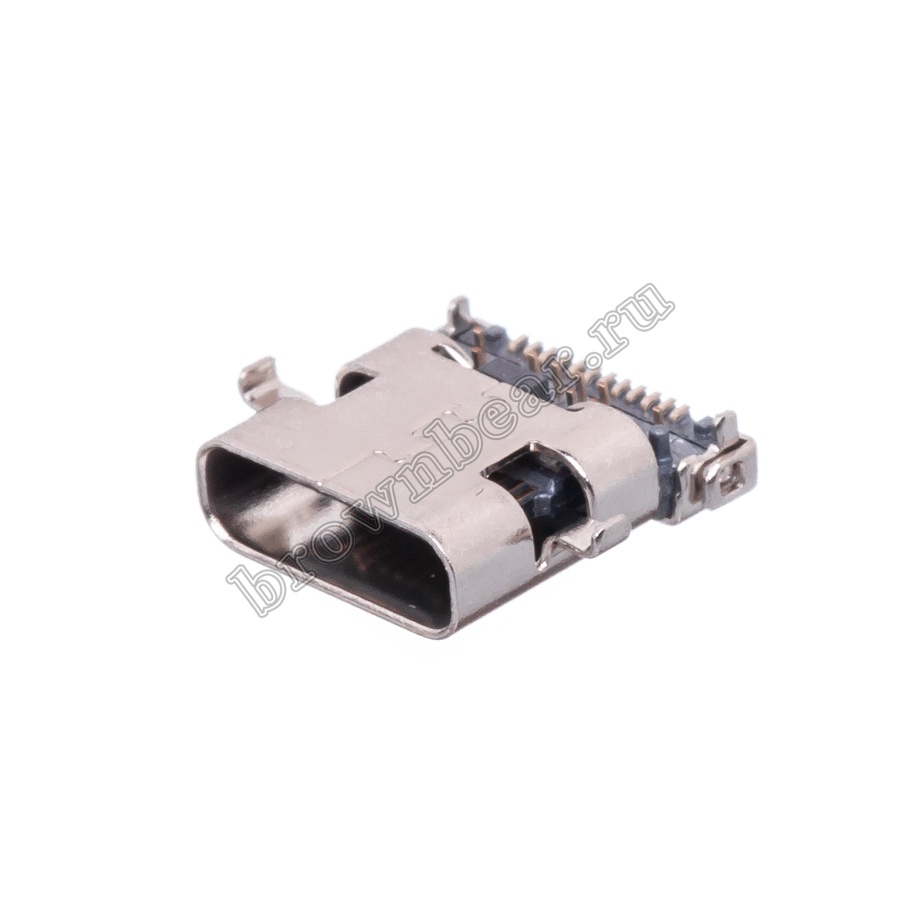

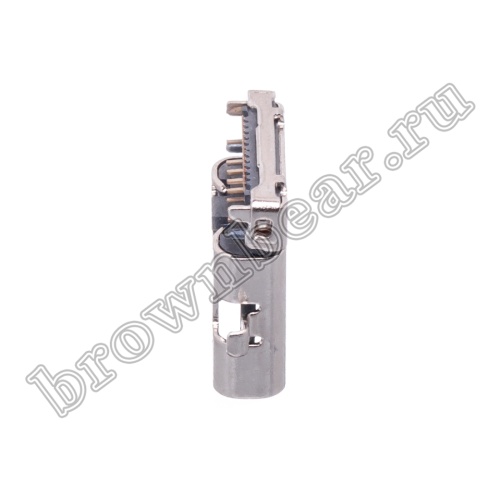

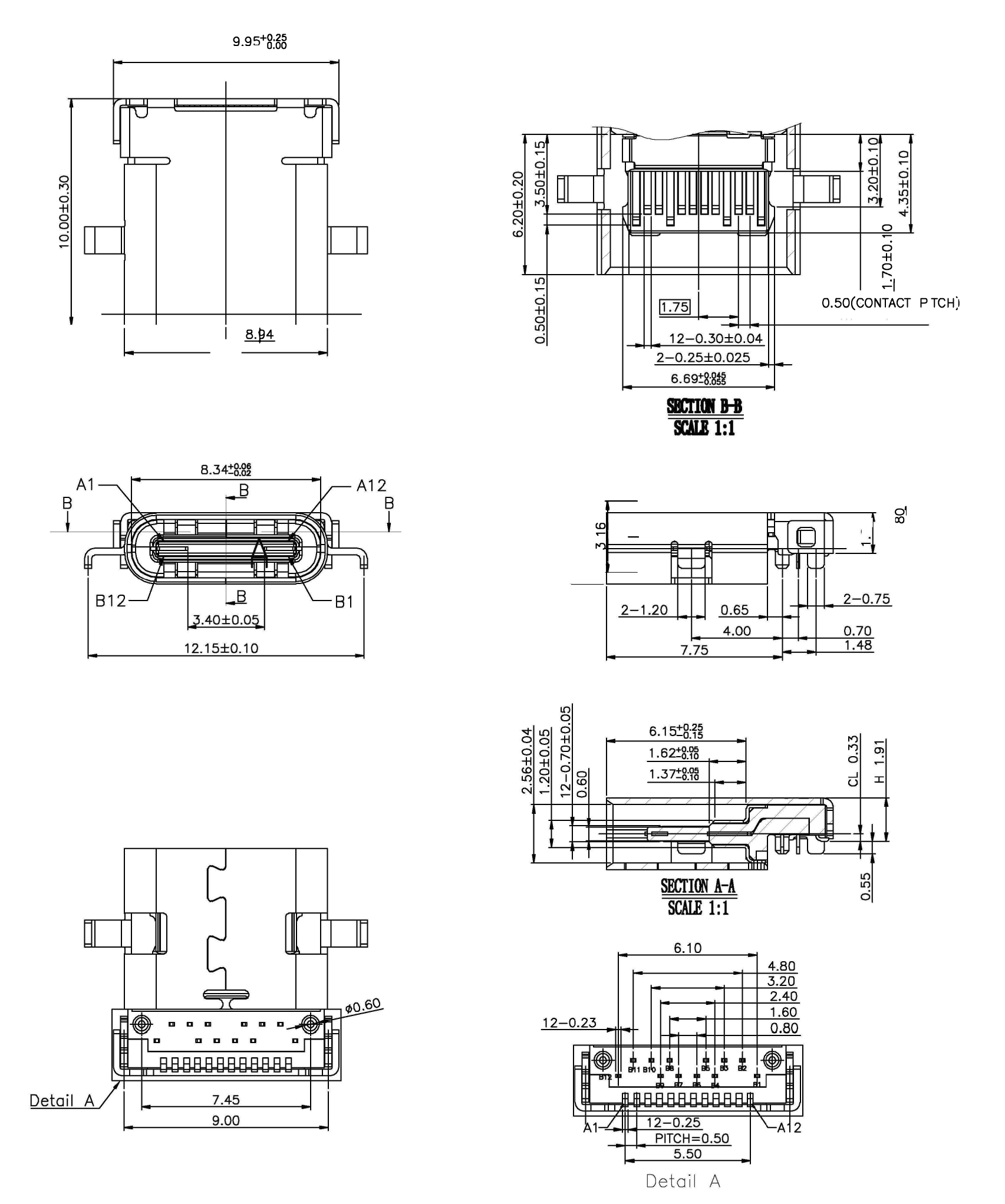

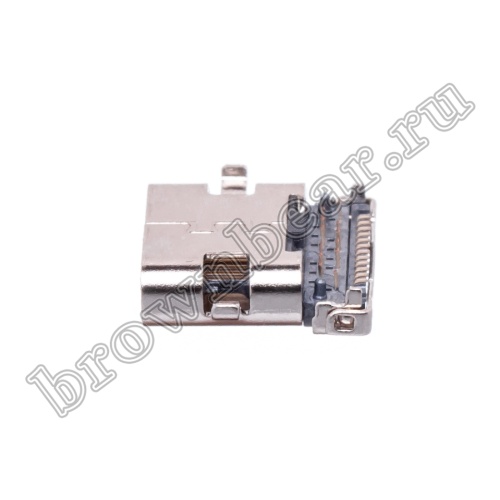

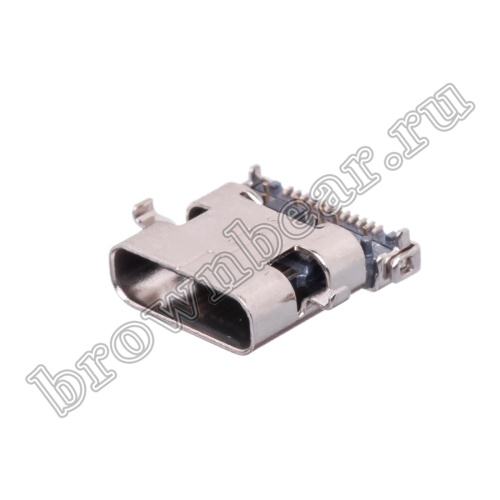

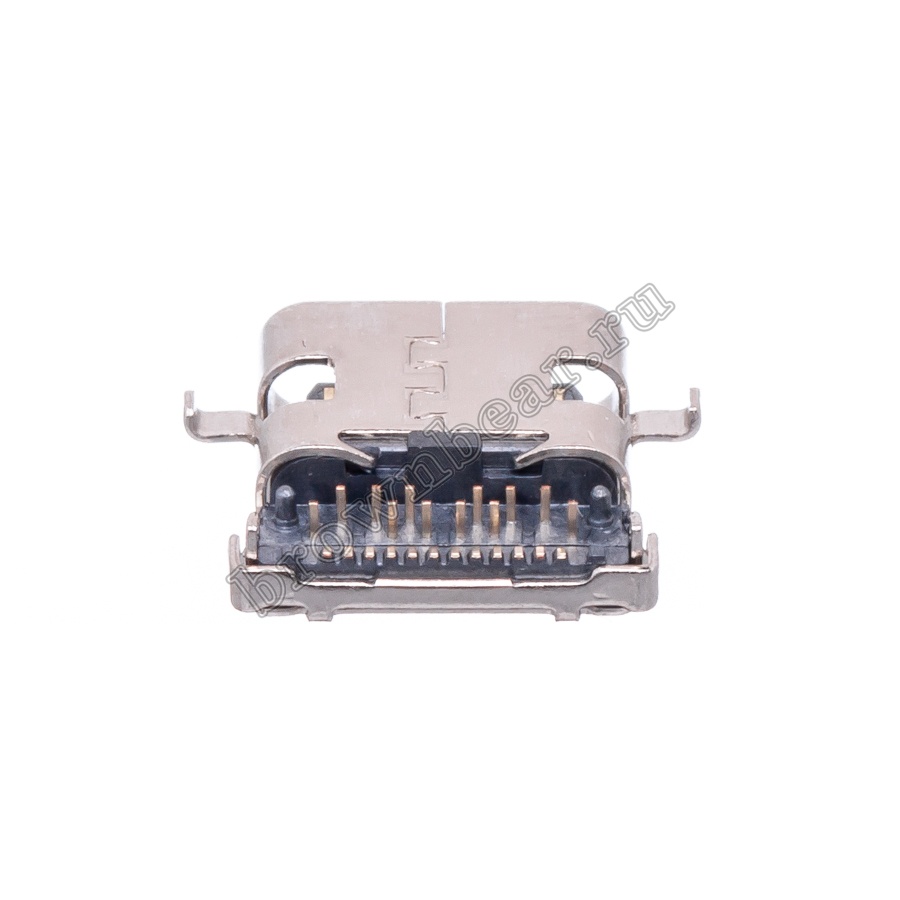

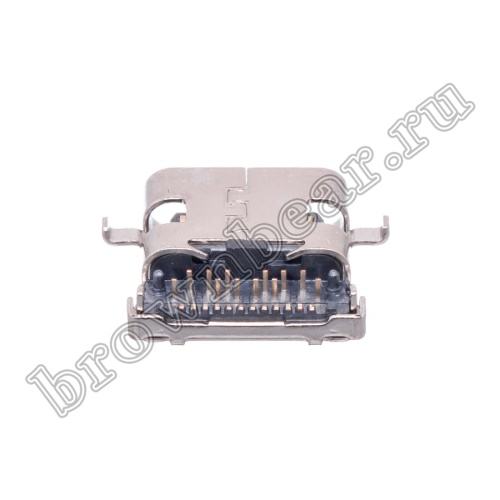

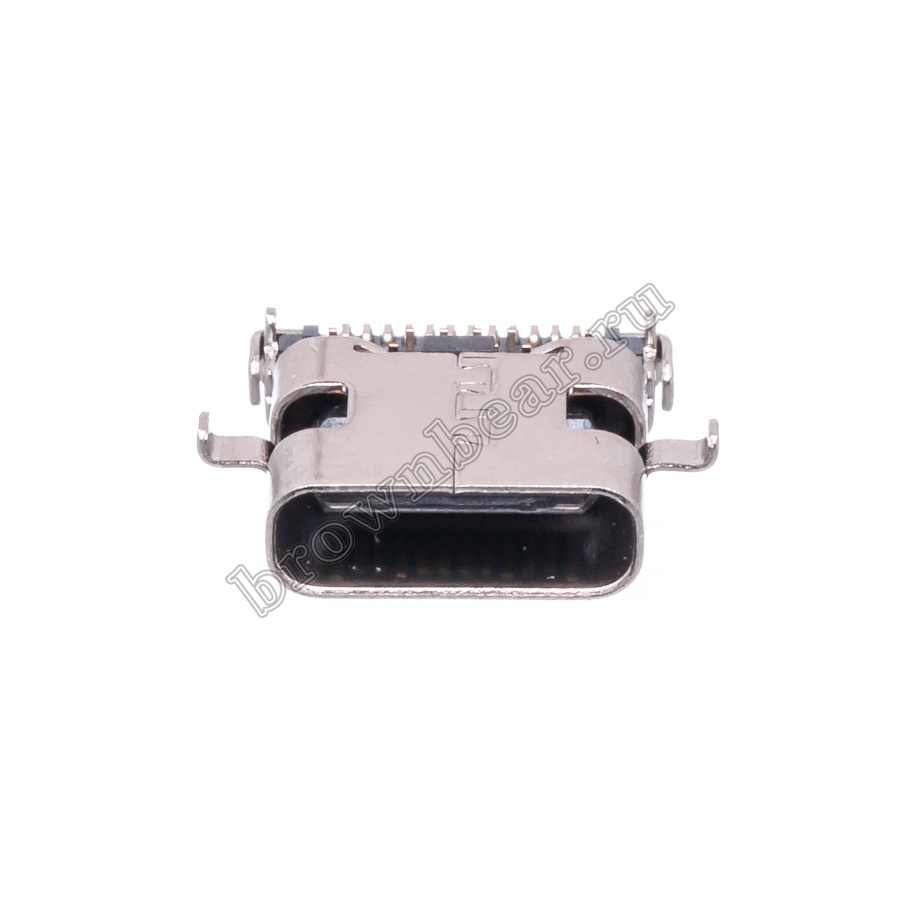

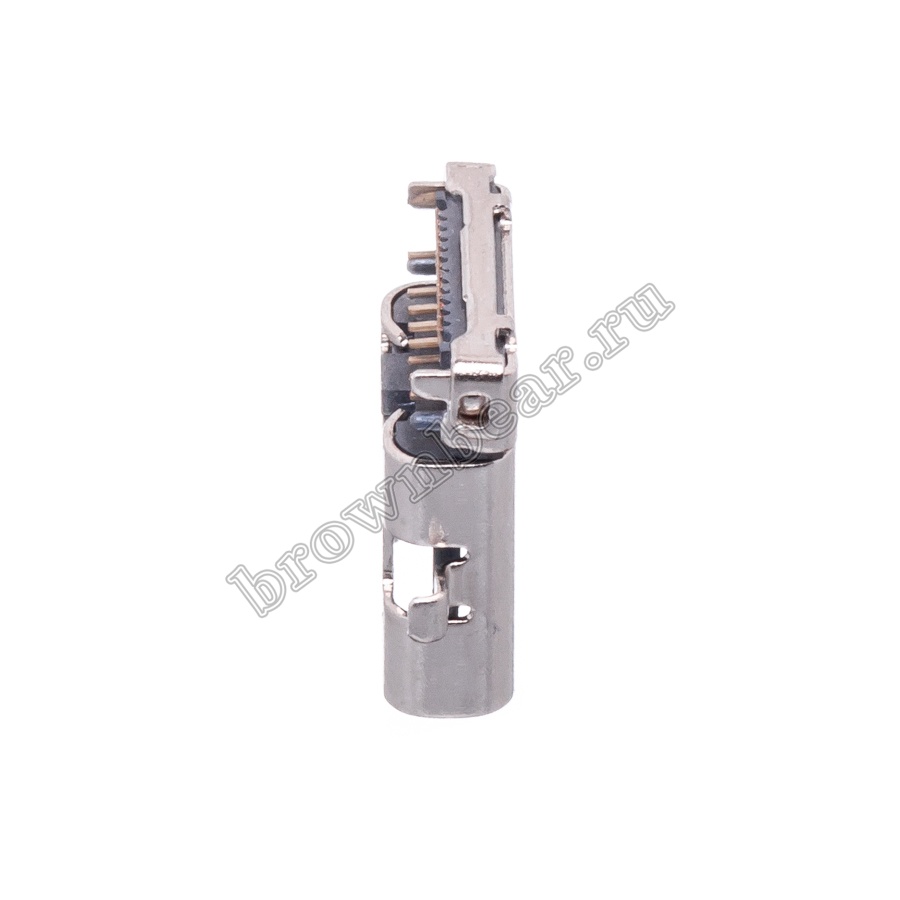

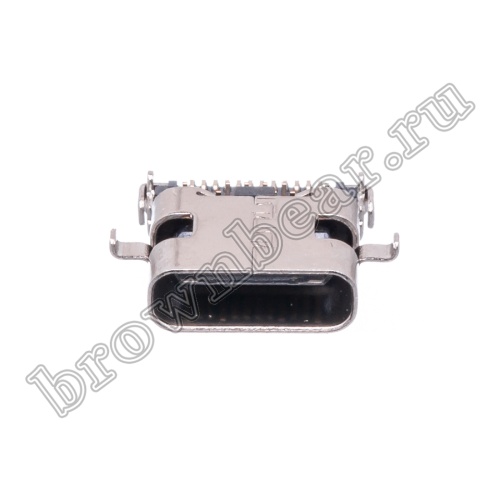

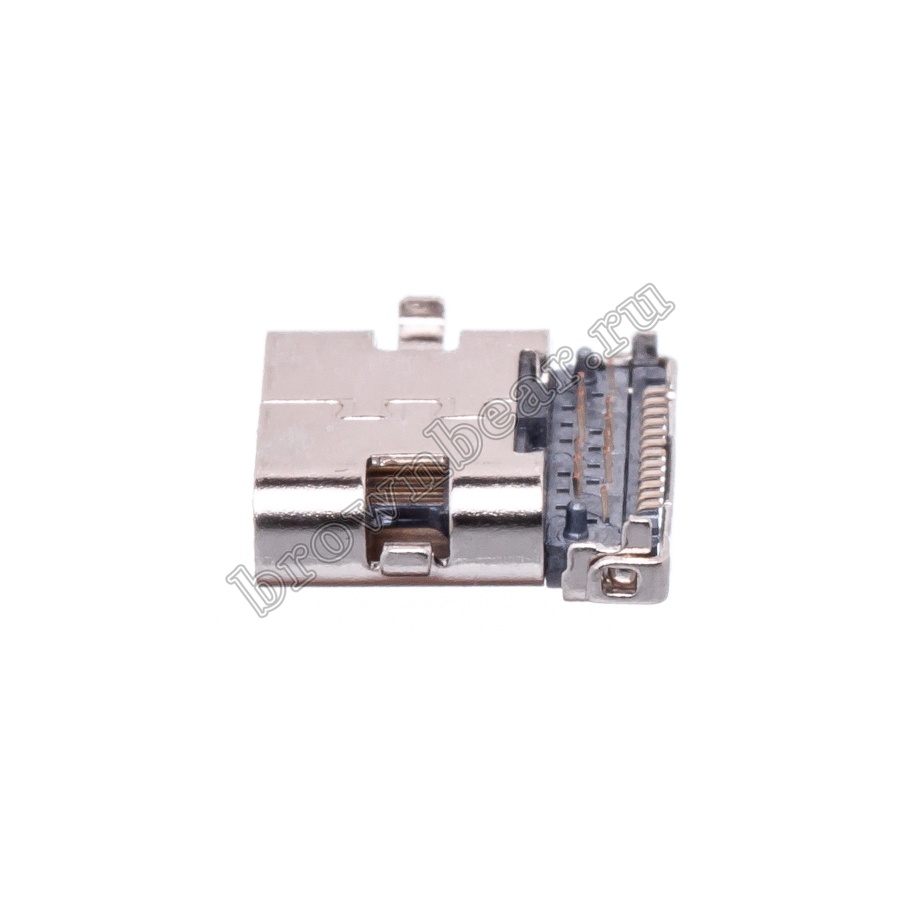

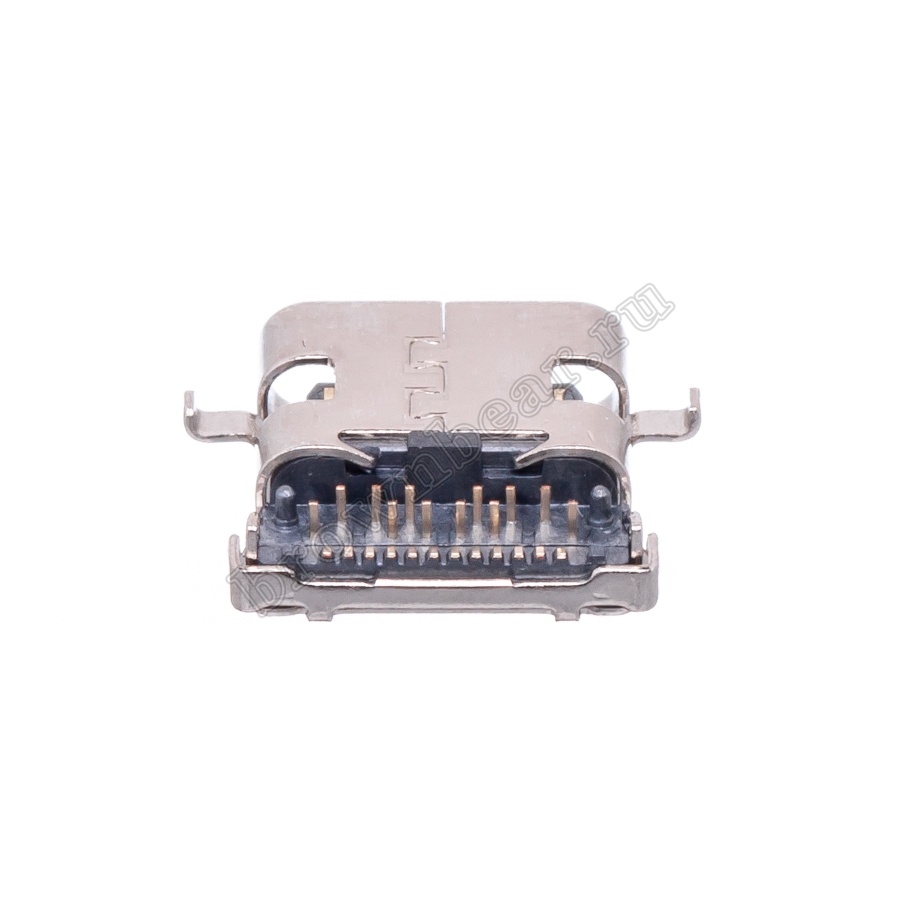

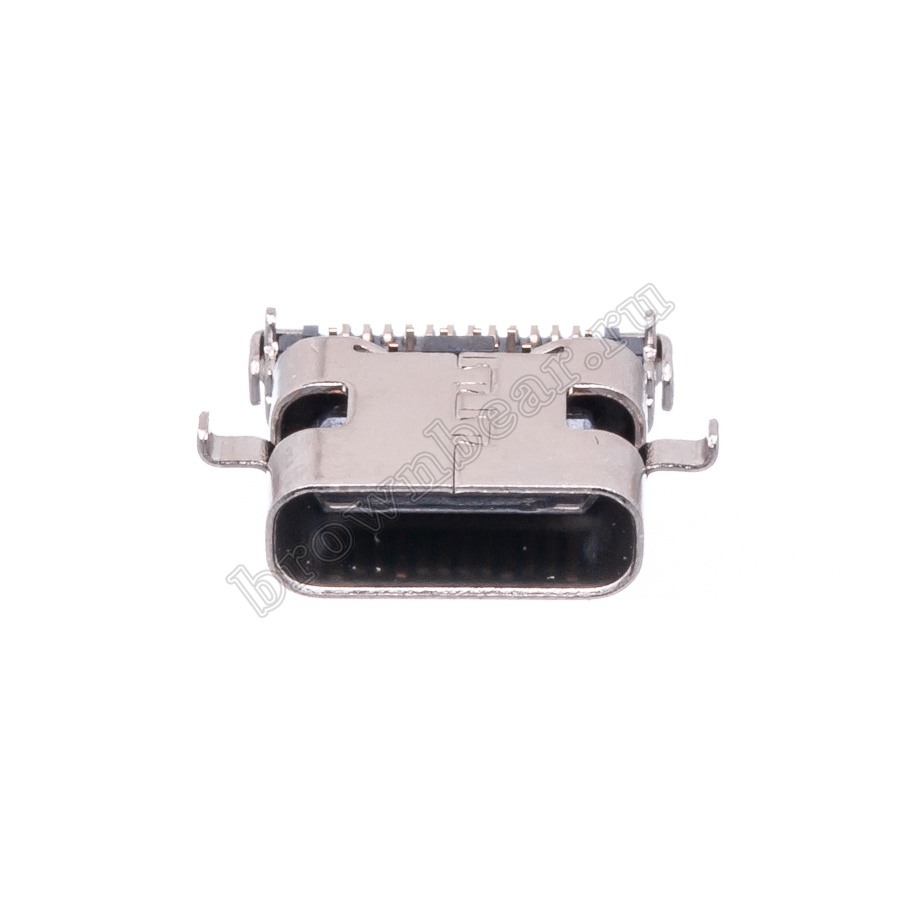

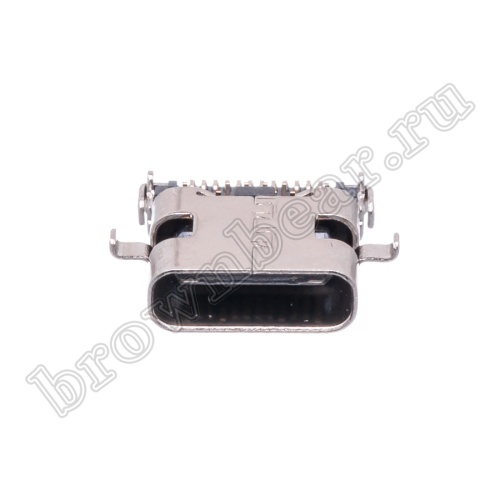

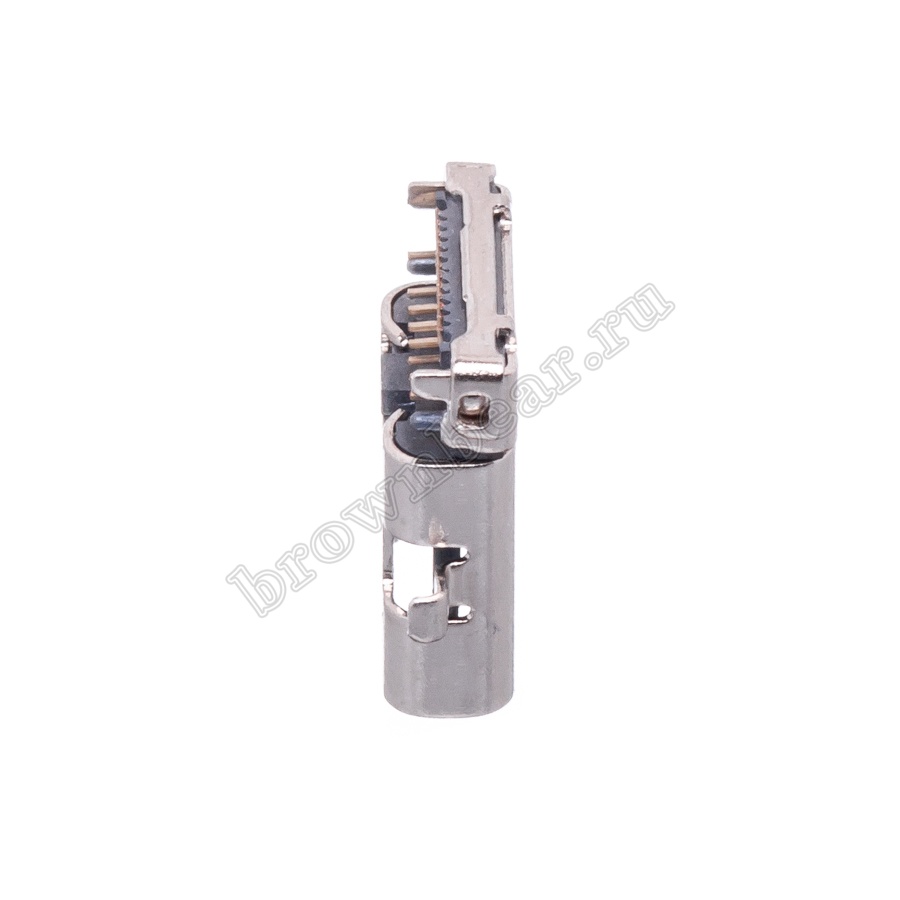

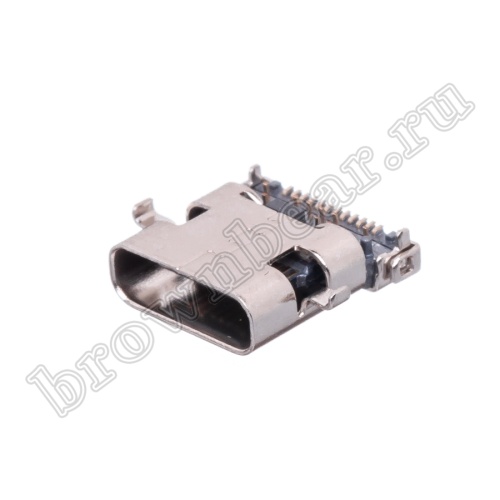

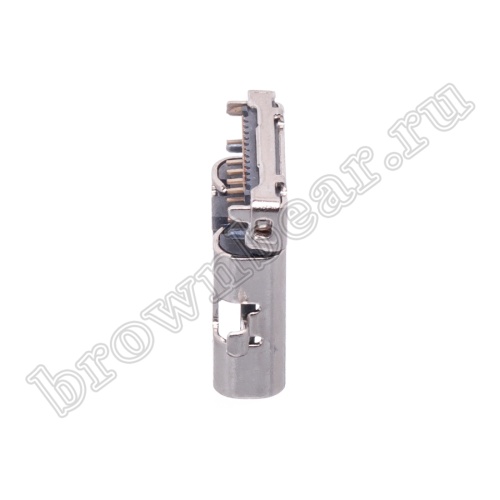

USBC3.1-1J Разъем USB 3.1, тип C, гнездо на плату

USB – наиболее популярный интерфейс для подключения внешних периферийных устройств к компьютеру.

Кабель USB состоит из 2 проводников питания и одной «витой пары» (стандарт USB2.0) или трёх витых пар и провода заземления (стандарт USB3.0). Проводники заключены в двойной экран: фольгированная полимерная плёнка и заземляющая оплётка.

Стандарт USB 2.0 предусматривает питание до 500мА и скорость передачи данных до 480мб/с

Стандарт USB 3.0 отличается от предыдущей версии скоростью передачи данных до 5 Гбит/с и питанием до 900 мА, что позволяет подключать гораздо больше устройств без использования дополнительного источника питания.

Стандарт USB 3.1(3.2) обеспечивает скорость передачи данных до 20 Гбит/с. Для этого стандарта был разработан симметричный разъём Type-C.

Стандарт USB4 повышает максимальную скорость до 40 Гбит/с (при использовании совместимых кабелей Type-C) и обратно совместим с USB 3.2, USB 2.0. В новой версии стандарта USB4 2.0 пропускная способность возможна до 80Гбит/с. Данный стандарт совместим с DisplayPort 2.1. По кабелю стандарта USB4 2.0 возможно питать дисплей или ноутбук с потреблением до 240 Вт.

Разъёмы USB отличает компактность, многократность и простота подключения. К одному порту USB можно подключить несколько устройств с помощью USB-концентратора.

Существует 3 типа разъёмов USB:

Разъём USB Type-A - разъём прямоугольной формы с 4 контактами (стандарт USB2.0) и с 8 контактами (стандарт USB3.0). Разъёмы USB тип А устанавливаются на системных блоках компьютеров и ноутбуках, устройствах промышленной автоматики, телекоммуникационных и мультимедийных устройствах.

Разъём USB Type-B – разъём квадратной формы с 4 контактами (стандарт USB2.0) и с 8 контактами (стандарт USB3.0). С помощью разъёмов USB тип B как правило подключают периферийные устройства, такие как сканеры и принтеры.

До недавнего времени широко использовались разъёмы USB mini B и USB micro B. Они использовались в такой электронике, как смартфоны, электронные книги и устройства портативной акустики.

Разъём USB Type-C – универсальный симметричный разъём, с которым кабель можно вставлять в ответную часть любой стороной, данный тип разъёма поддерживает стандарт USB3.1(3.2). USB тип C предназначен не только для передачи данных, но и обладает возможностью передачи видеосигнала.
