Характеристики:
Страна
Тайвань (Китай)
Артикул товара
USB/M-1J
Код
255-046
Материал контактов
фосф. бронза, покрытая золотом 10 мк
Материал корпуса
нержавеющая сталь, покрытие: олово поверх меди
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0
Способ монтажа
поверхностный монтаж

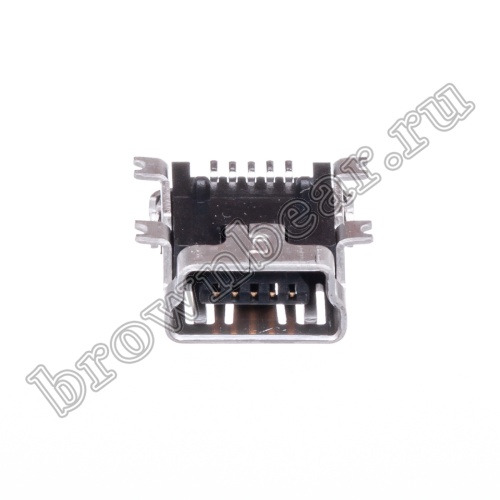

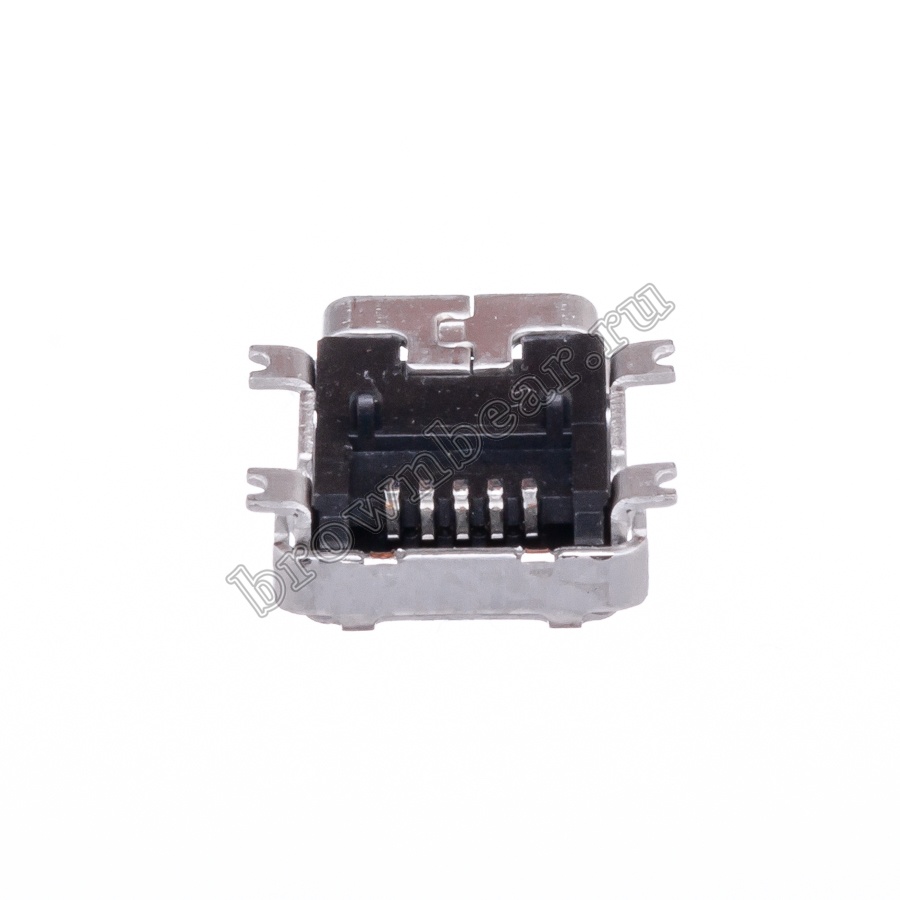

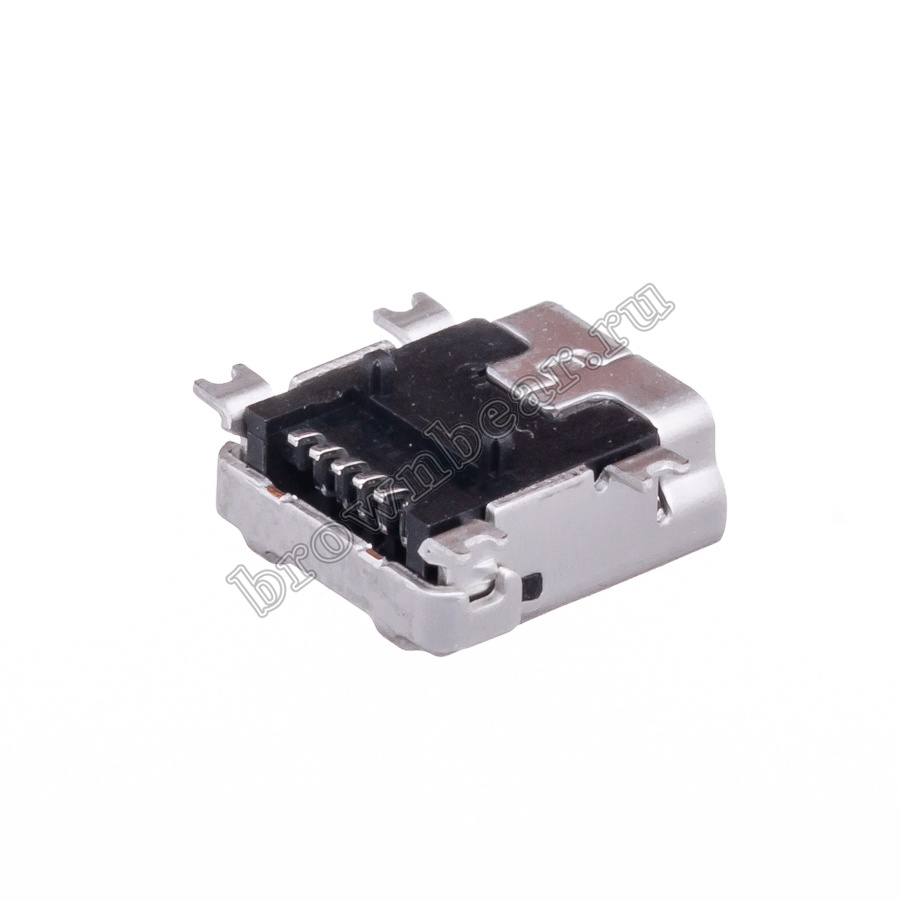

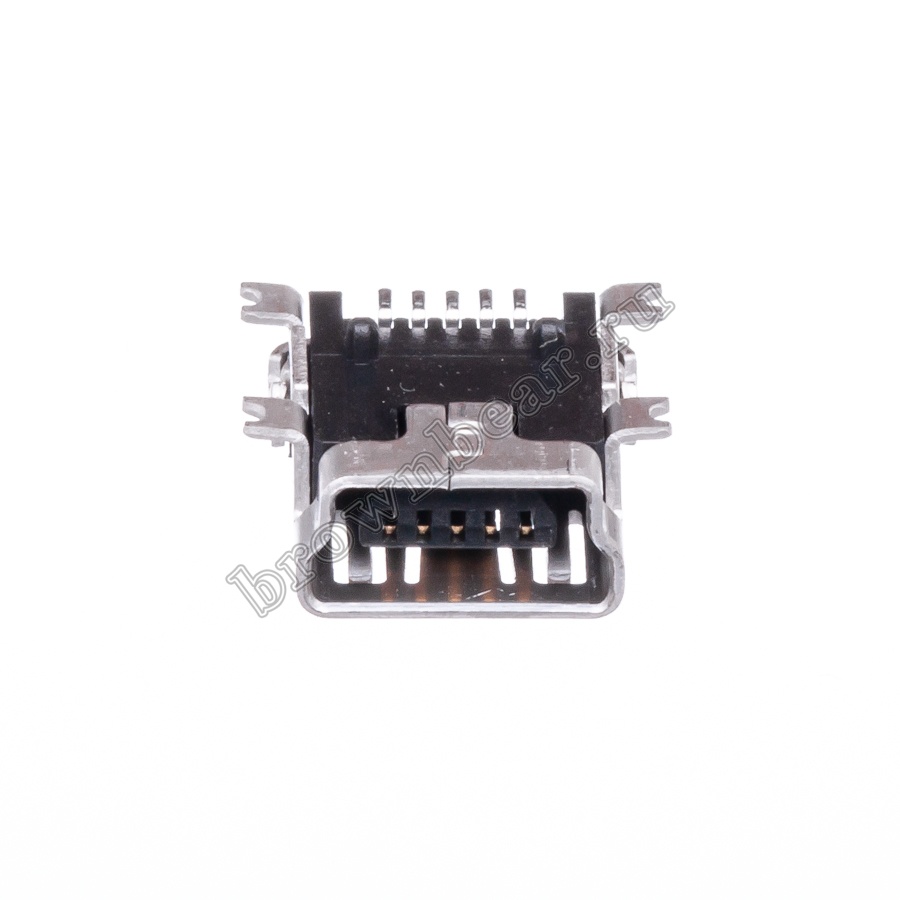

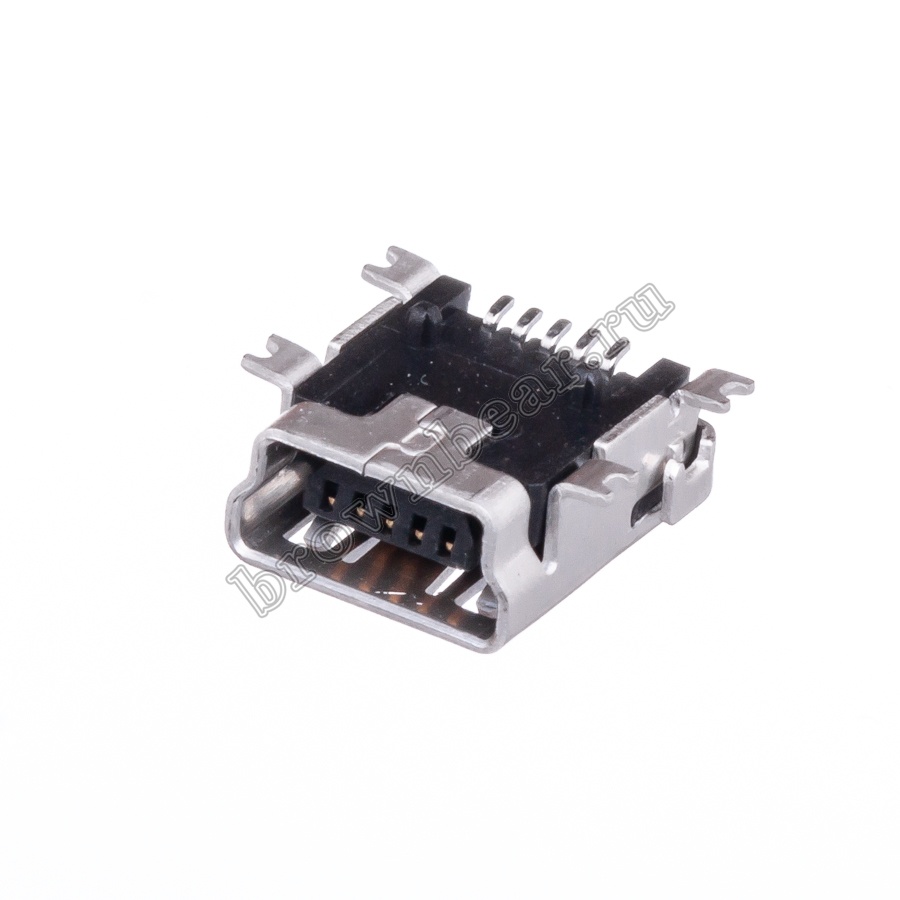

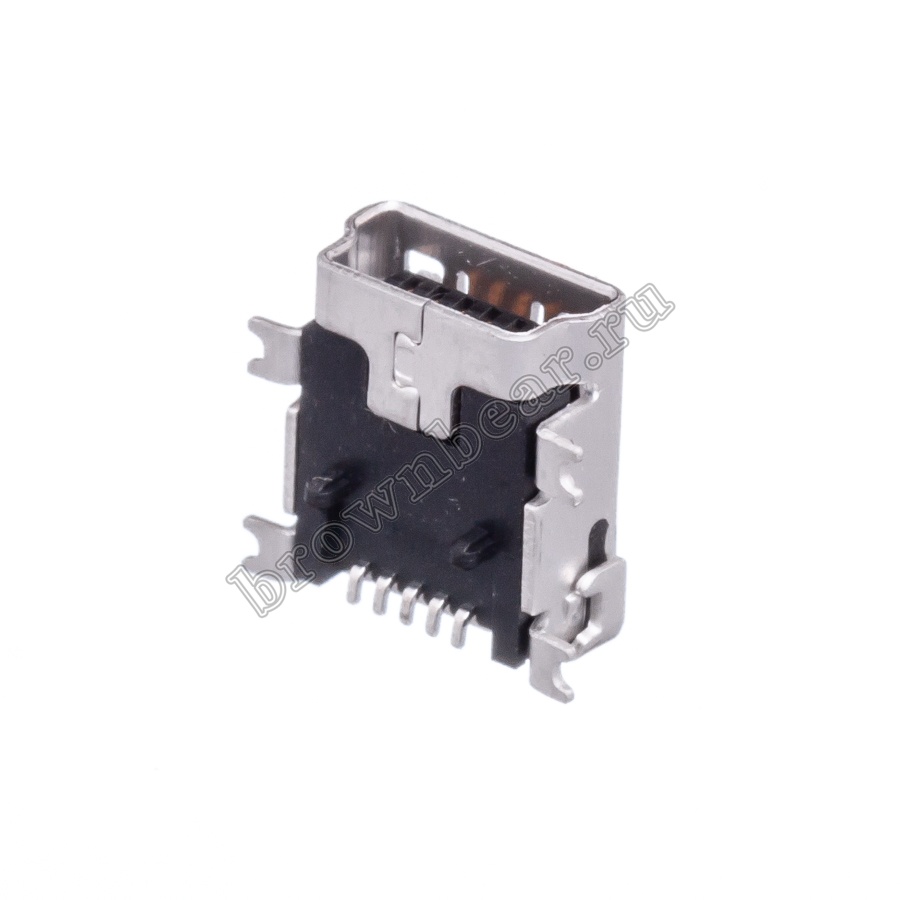

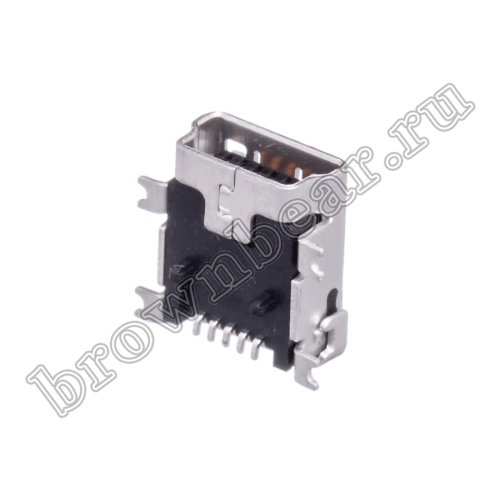

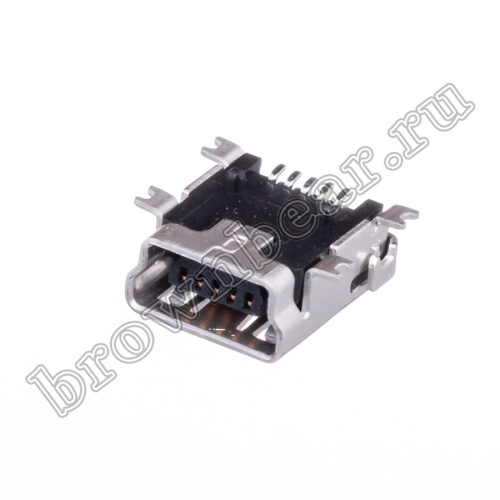

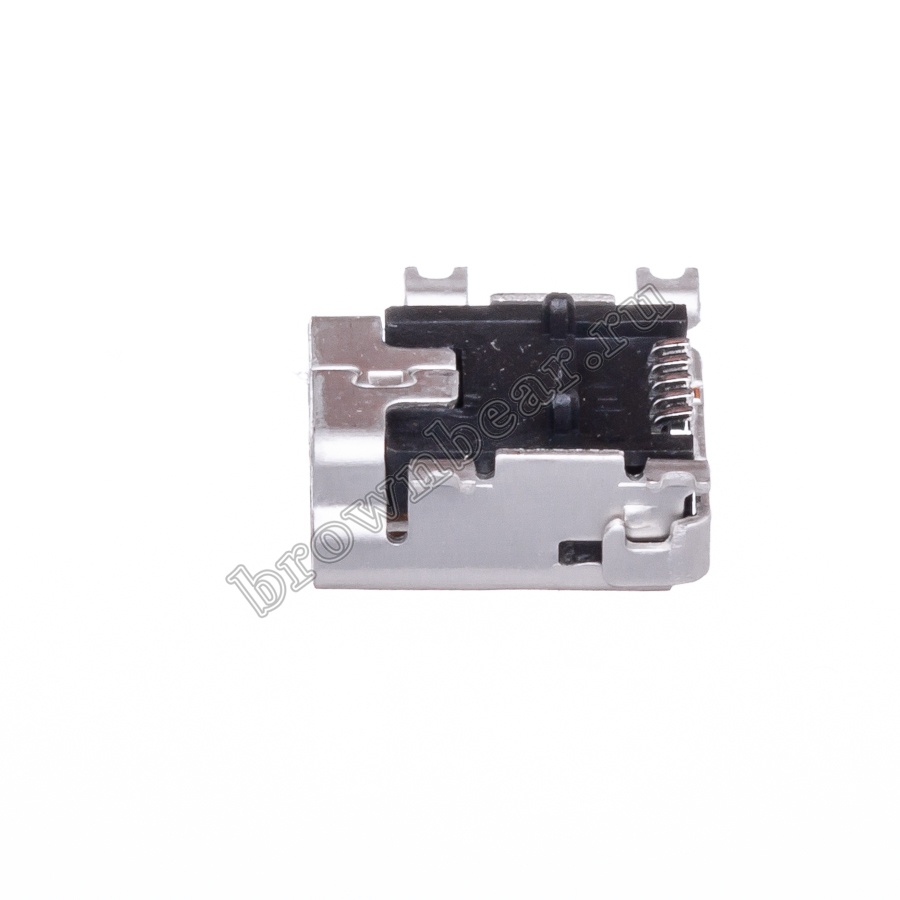

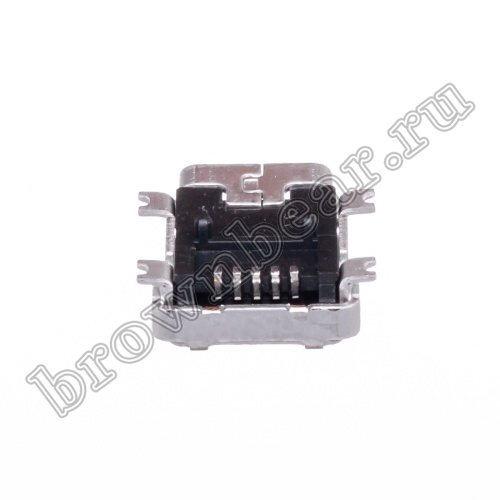

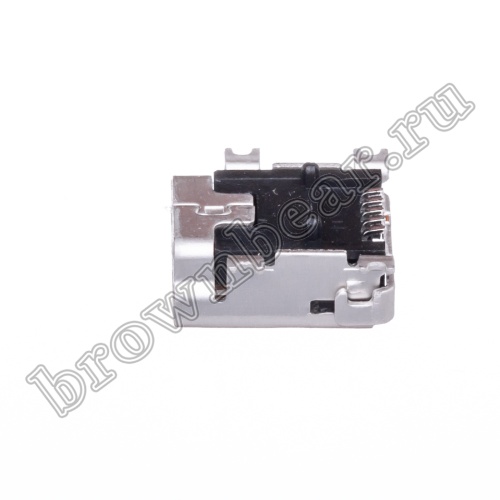

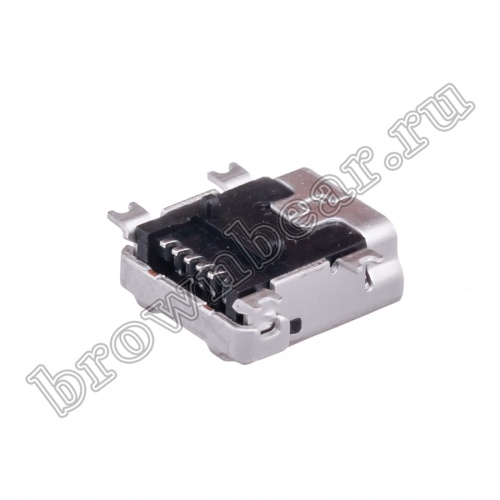

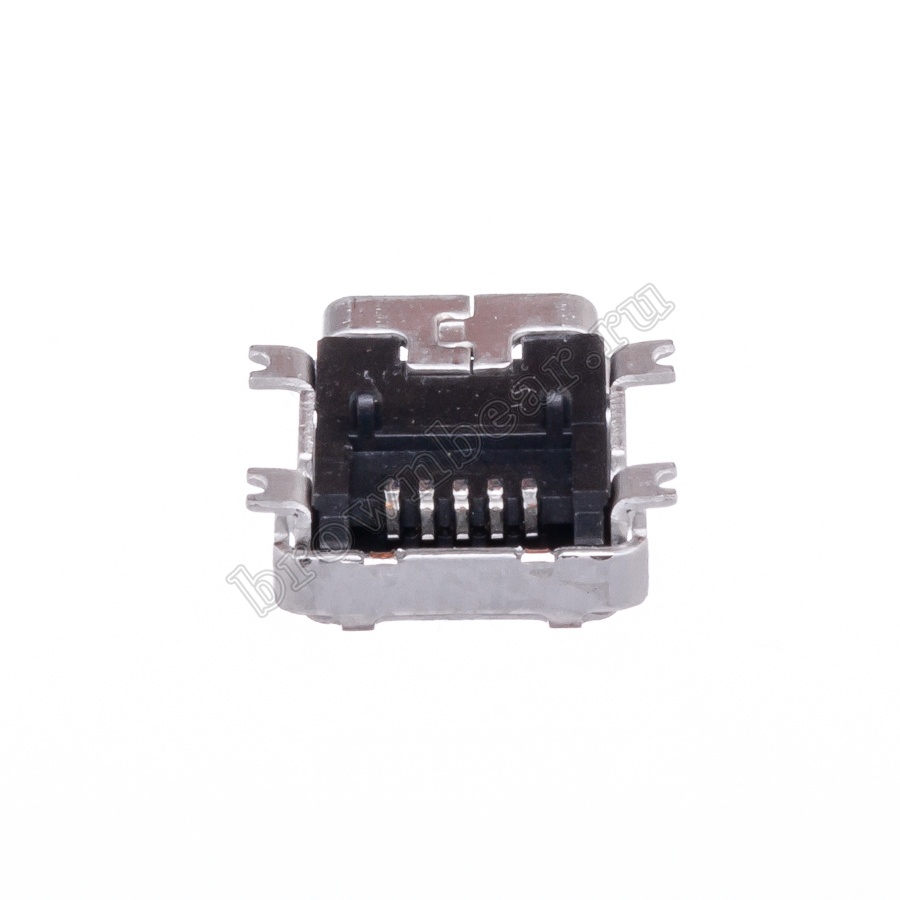

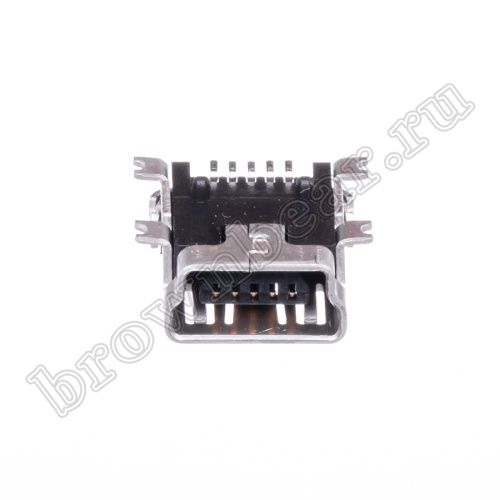

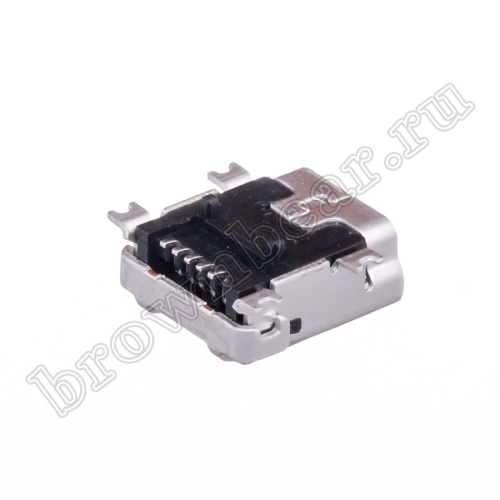

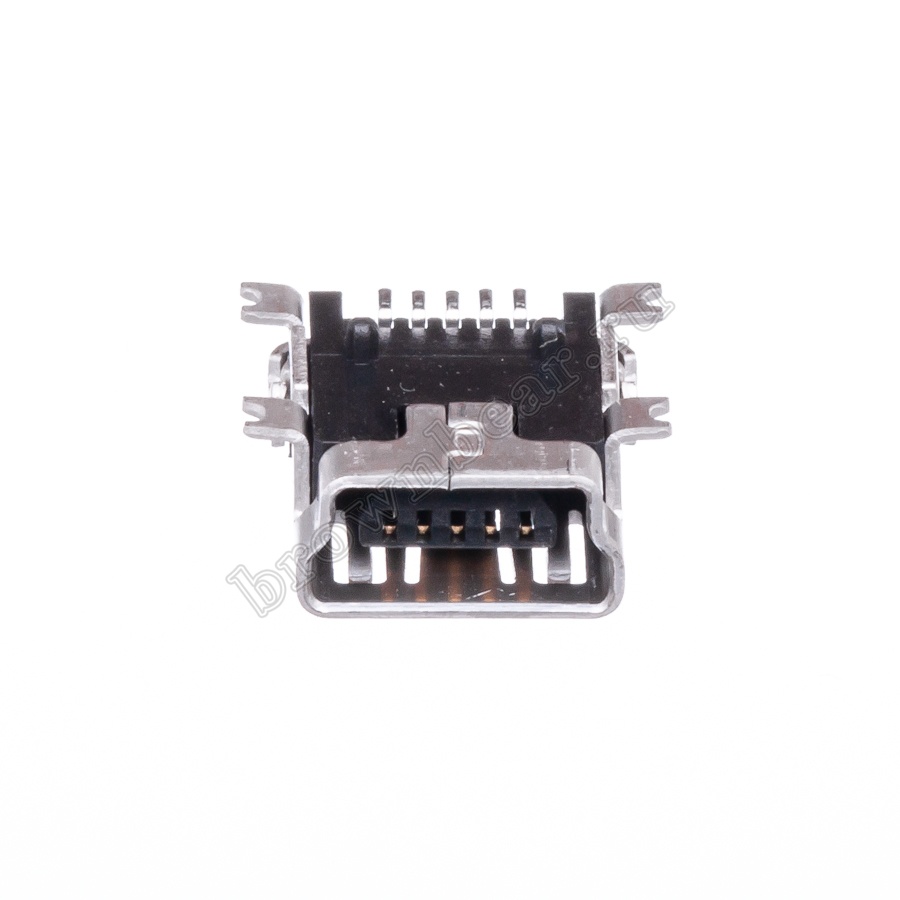

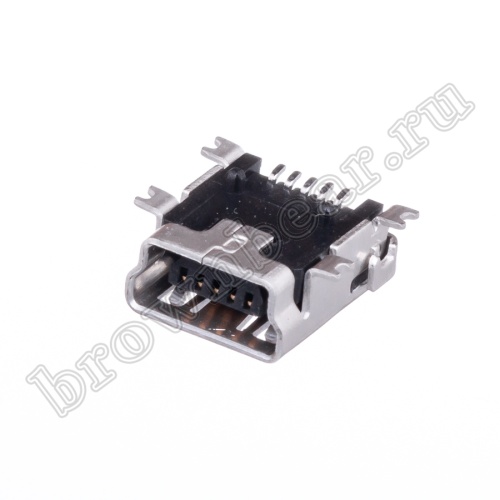

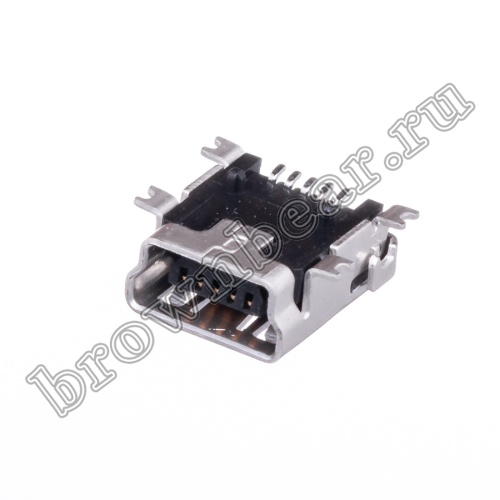

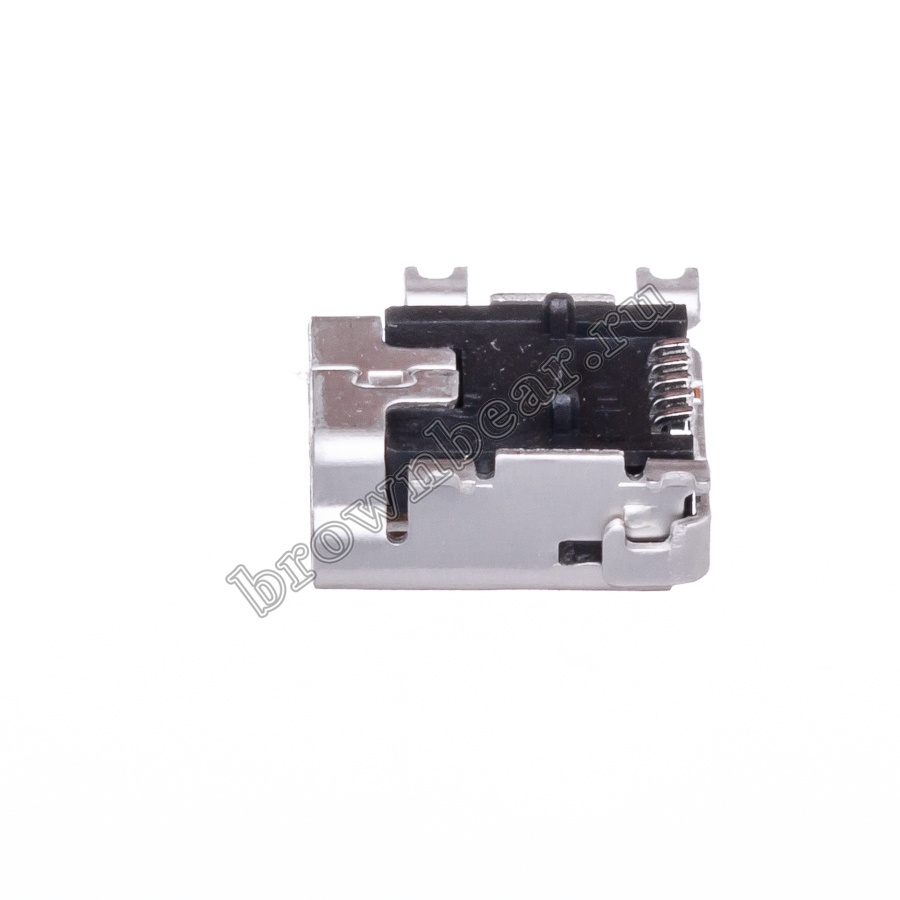

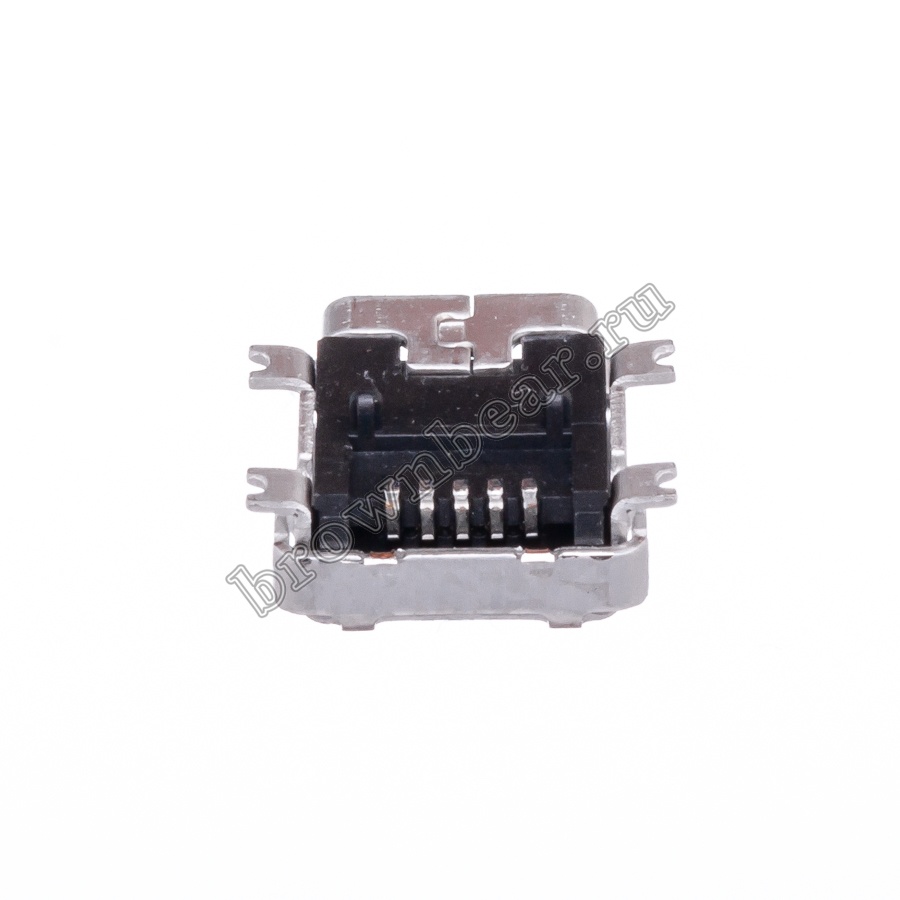

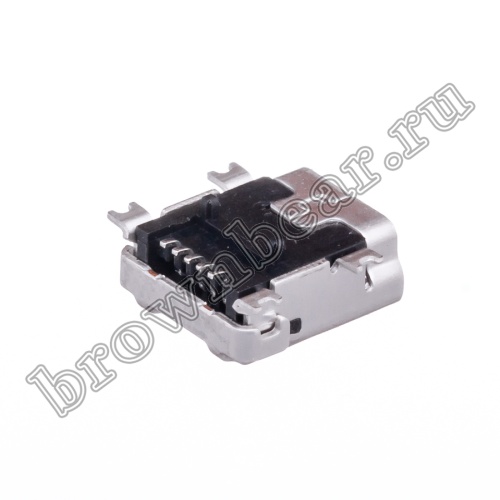

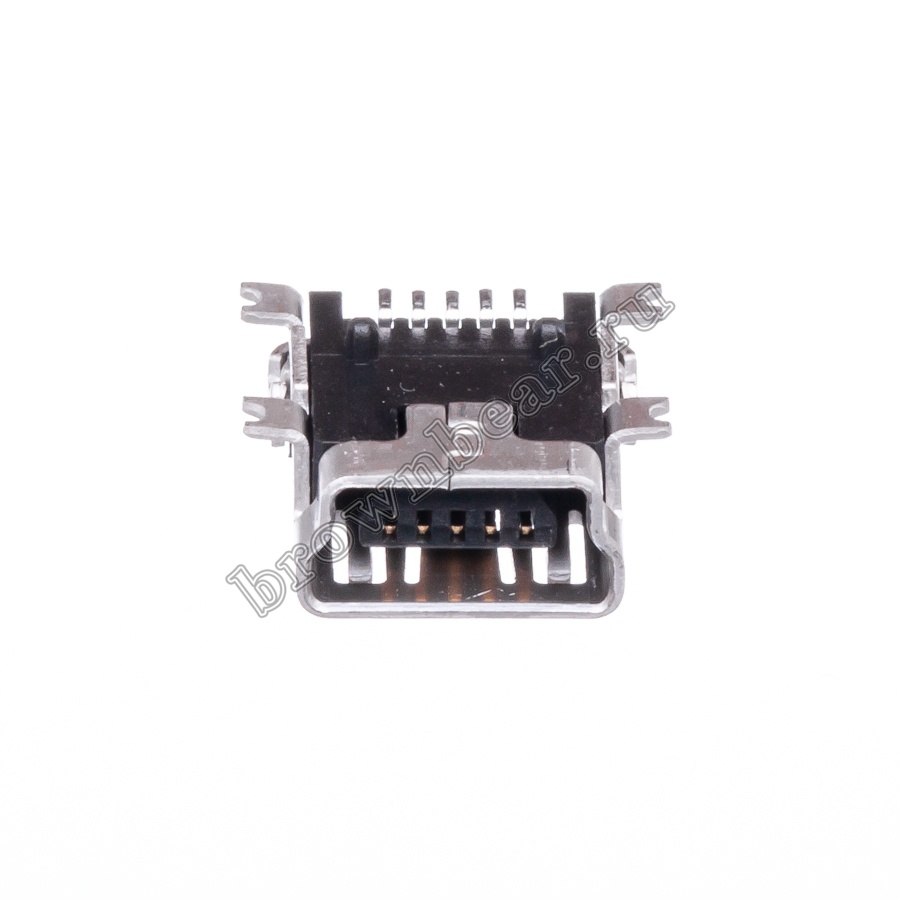

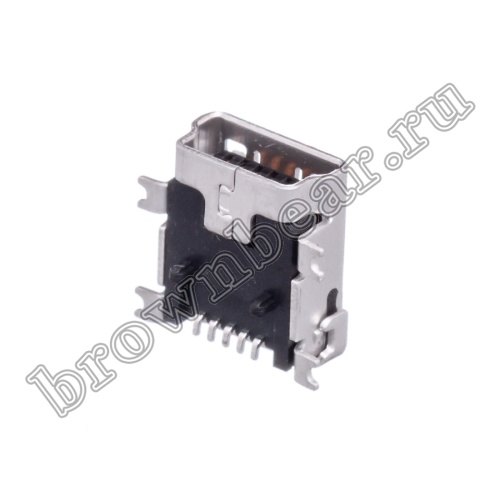

Разъём mini USB 2.0 Type-B 5 контактов, гнездо, установка горизонтально относительно платы, поверхностный монтаж.

Описание товара

USB – наиболее популярный интерфейс для подключения внешних периферийных устройств к компьютеру.

Кабель USB состоит из 2 проводников питания и одной «витой пары» (стандарт USB2.0) или трёх витых пар и провода заземления (стандарт USB3.0). Проводники заключены в двойной экран: фольгированная полимерная плёнка и заземляющая оплётка.

Стандарт USB 2.0 предусматривает питание до 500мА и скорость передачи данных до 480мб/с

Стандарт USB 3.0 отличается от предыдущей версии скоростью передачи данных до 5 Гбит/с и питанием до 900 мА, что позволяет подключать гораздо больше устройств без использования дополнительного источника питания.

Стандарт USB 3.1(3.2) обеспечивает скорость передачи данных до 20 Гбит/с. Для этого стандарта был разработан симметричный разъём Type-C.

Стандарт USB4 повышает максимальную скорость до 40 Гбит/с (при использовании совместимых кабелей Type-C) и обратно совместим с USB 3.2, USB 2.0. В новой версии стандарта USB4 2.0 пропускная способность возможна до 80Гбит/с. Данный стандарт совместим с DisplayPort 2.1. По кабелю стандарта USB4 2.0 возможно питать дисплей или ноутбук с потреблением до 240 Вт.

Разъёмы USB отличает компактность, многократность и простота подключения. К одному порту USB можно подключить несколько устройств с помощью USB-концентратора.

Существует 3 типа разъёмов USB:

Разъём USB Type-A - разъём прямоугольной формы с 4 контактами (стандарт USB2.0) и с 8 контактами (стандарт USB3.0). Разъёмы USB тип А устанавливаются на системных блоках компьютеров и ноутбуках, устройствах промышленной автоматики, телекоммуникационных и мультимедийных устройствах.

Разъём USB Type-B – разъём квадратной формы с 4 контактами (стандарт USB2.0) и с 8 контактами (стандарт USB3.0). С помощью разъёмов USB тип B как правило подключают периферийные устройства, такие как сканеры и принтеры.

До недавнего времени широко использовались разъёмы USB mini B и USB micro B. Они использовались в такой электронике, как смартфоны, электронные книги и устройства портативной акустики.

Разъём USB Type-C – универсальный симметричный разъём, с которым кабель можно вставлять в ответную часть любой стороной, данный тип разъёма поддерживает стандарт USB3.1(3.2). USB тип C предназначен не только для передачи данных, но и обладает возможностью передачи видеосигнала.

Характеристики

Страна Тайвань (Китай)
Артикул товара USB/M-1J
Код 255-046
Разъём USB mini
Тип контактов розетка
Установка на плату
Тип исполнения прямой угол
Способ монтажа поверхностный монтаж
Материал контактов фосф. бронза, покрытая золотом 10 мк
Материал корпуса нержавеющая сталь, покрытие: олово поверх меди
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 1.5 ( на контакт)
Предельное напряжение, В 750 АС в течение 1 мин.
Рабочее напряжение, В 30
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.03
Допустимые температуры от -55 до 85 °C
Вес, кг 0.000737

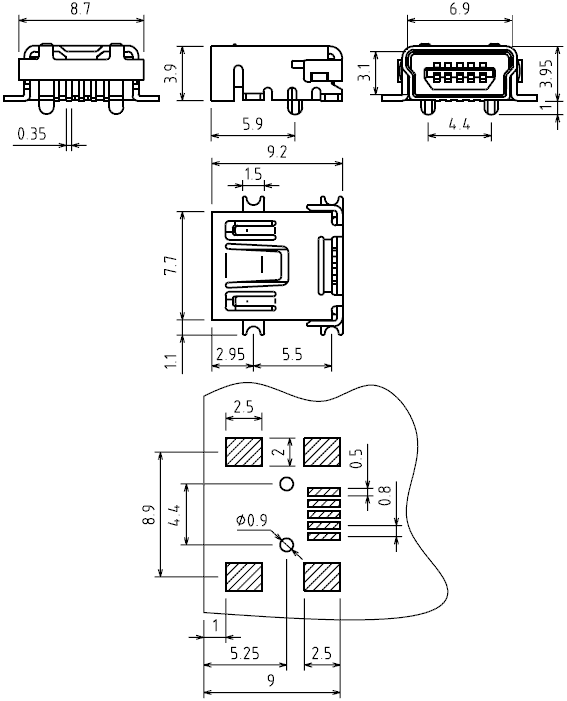

Схема изделия

Файлы

ypgg69lyb28mjv78n7kgm2zg93p2o0vy.png Схема изделия, 12.11 КБ
