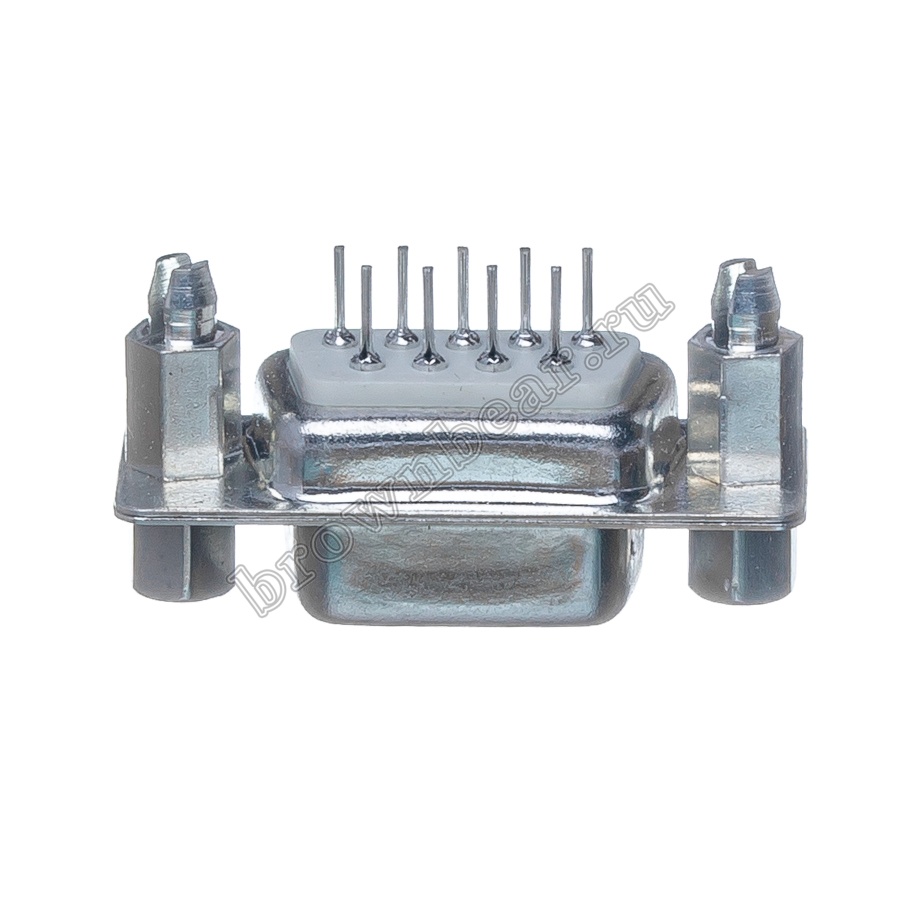

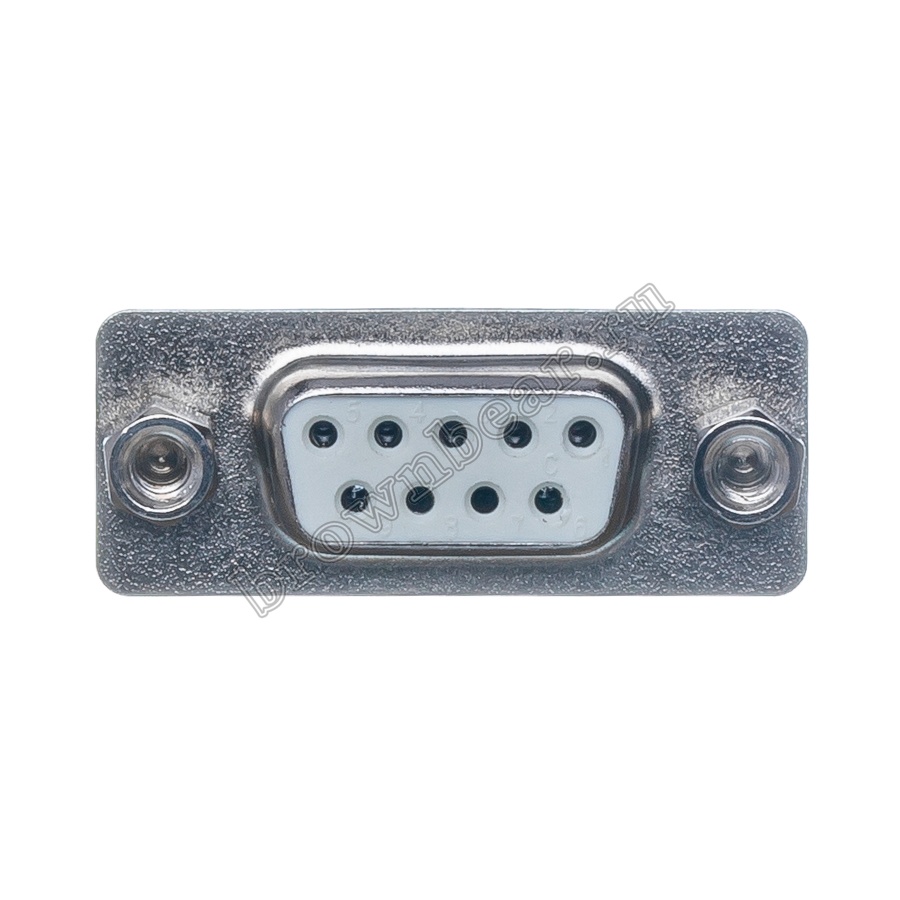

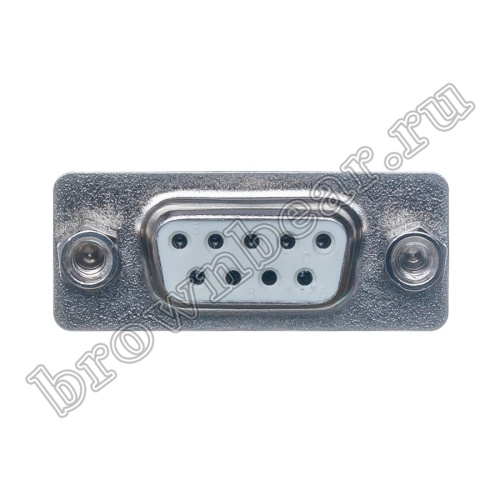

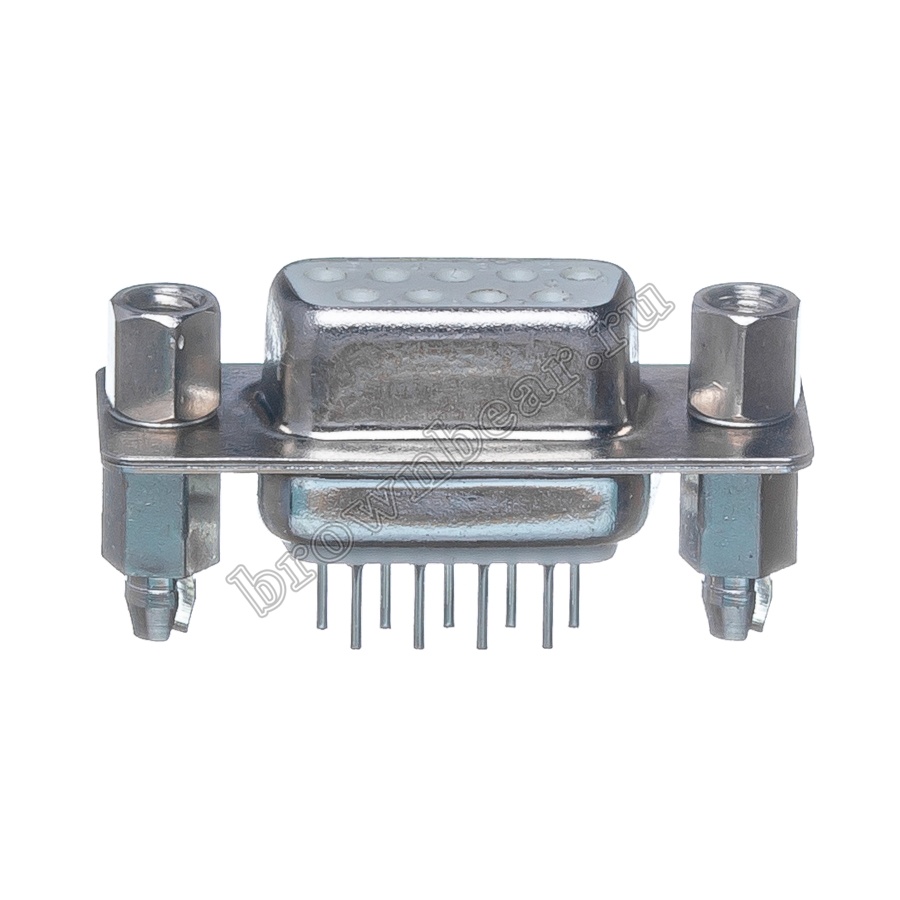

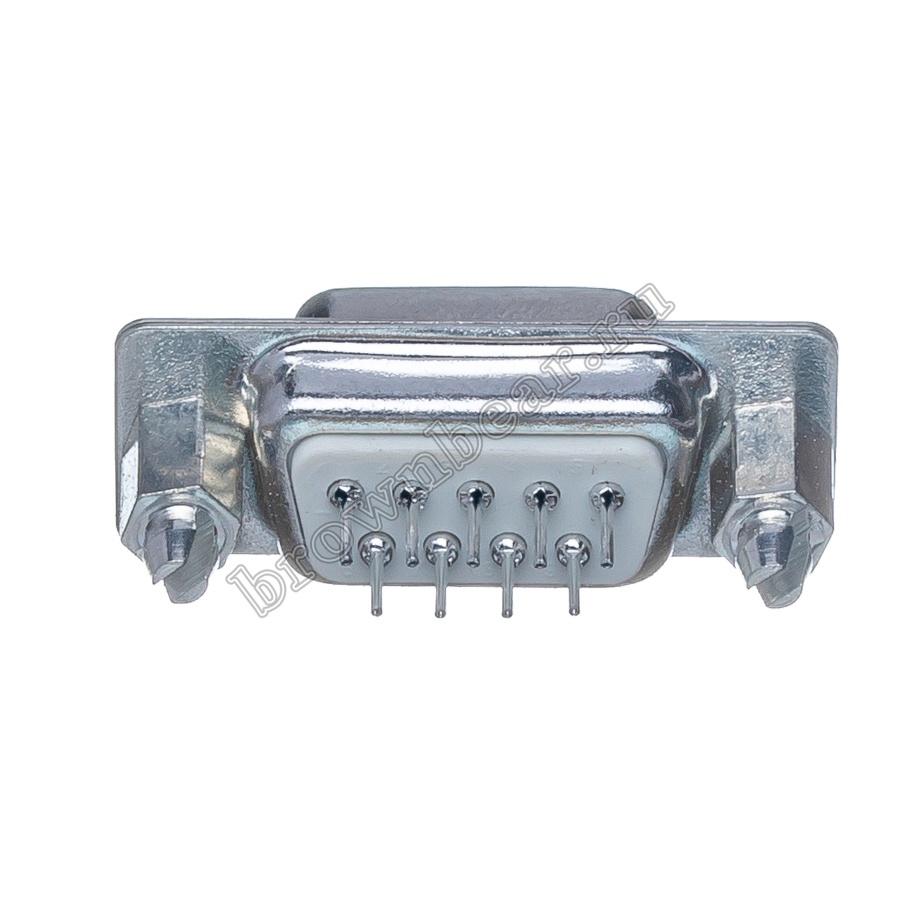

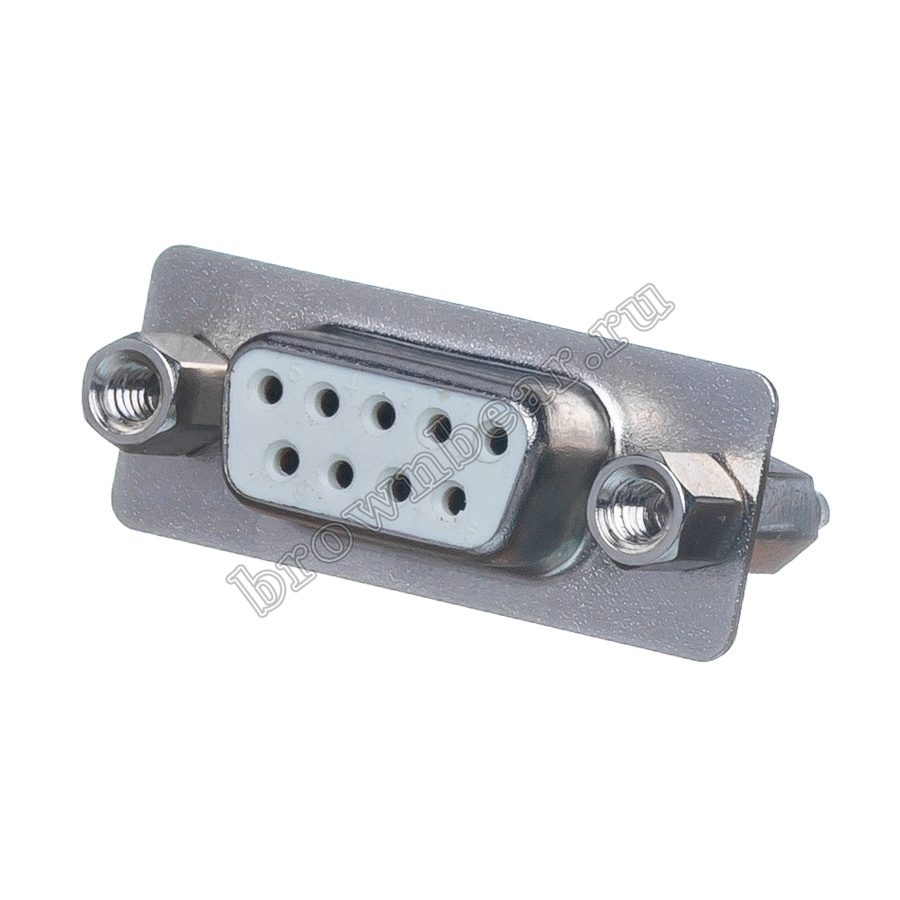

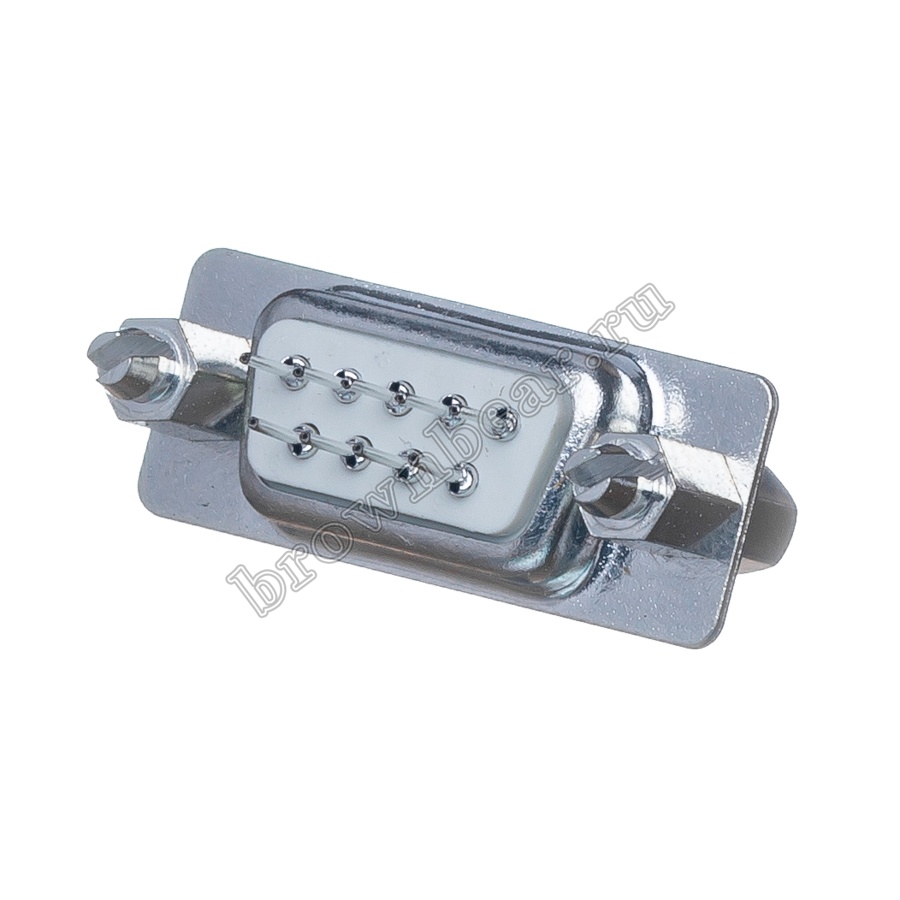

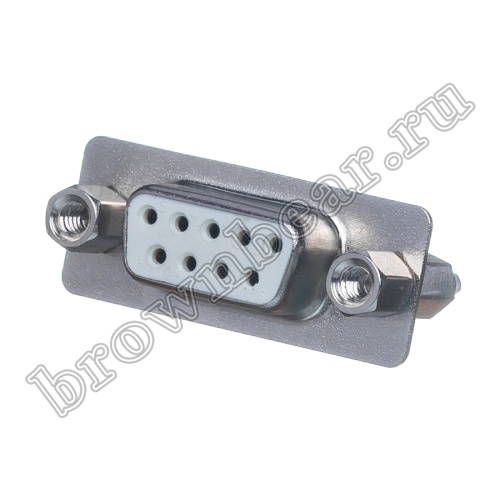

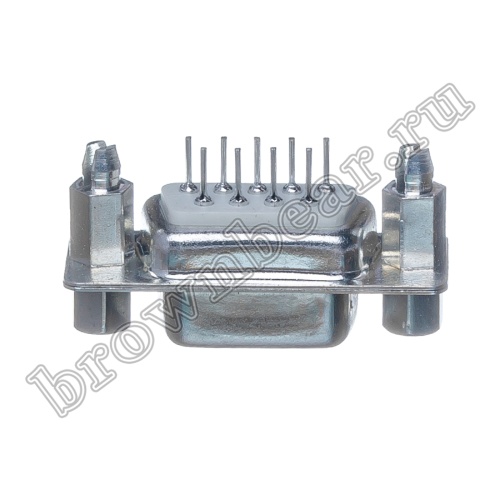

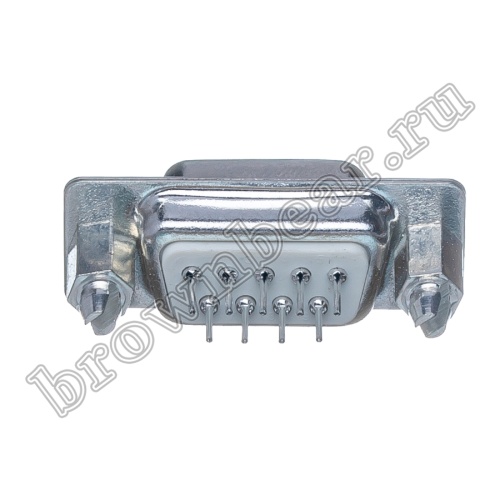

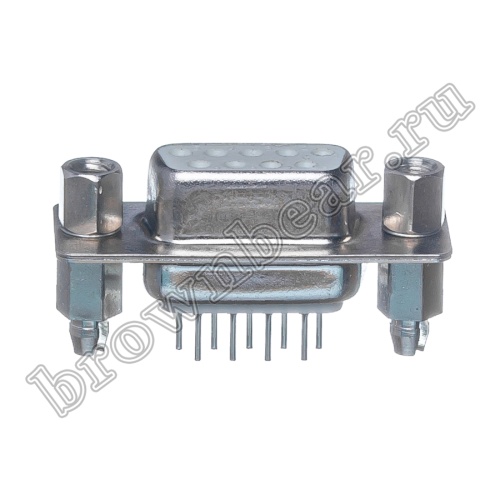

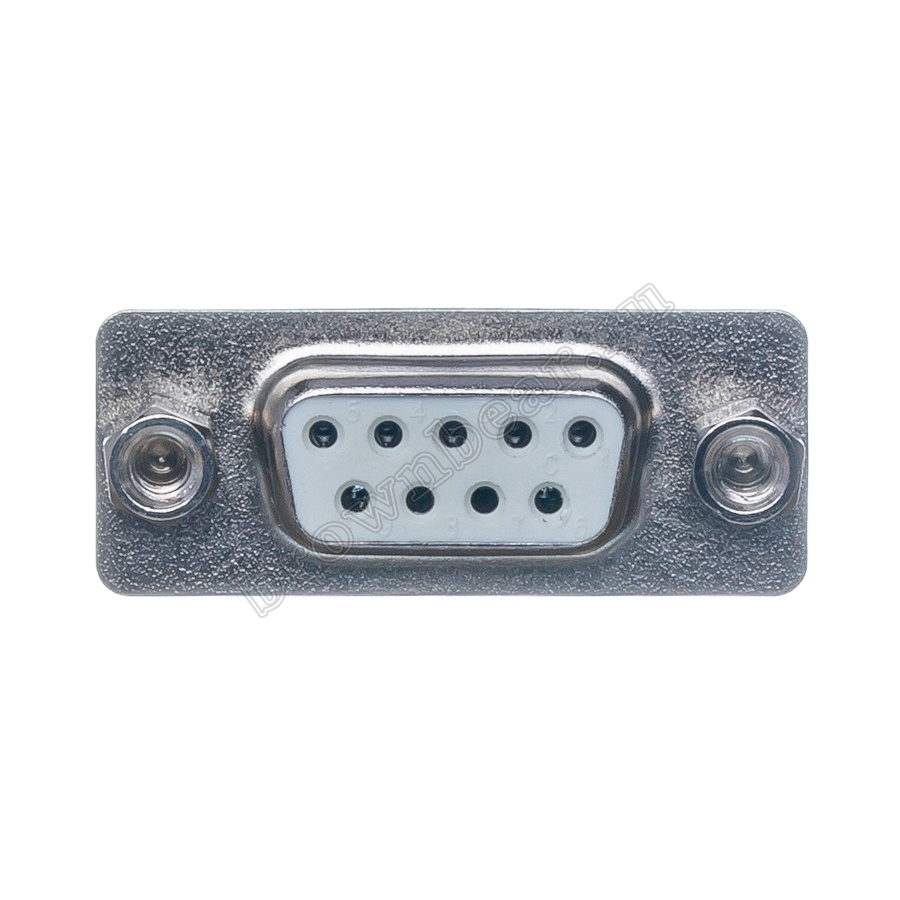

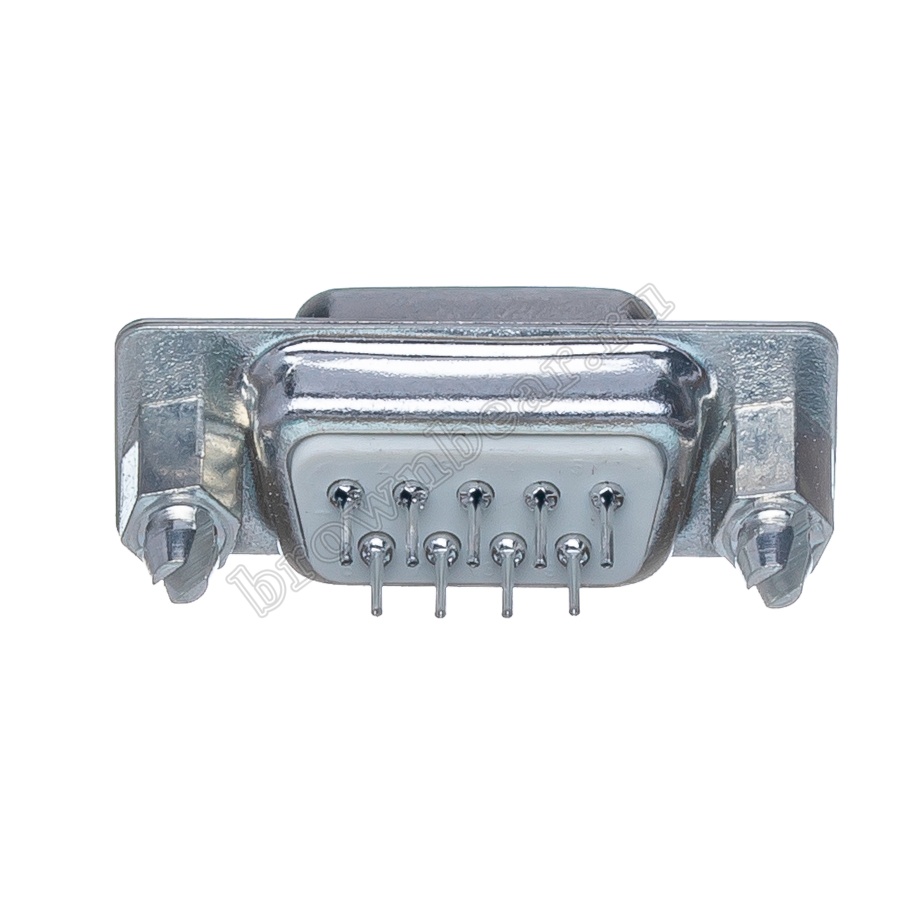

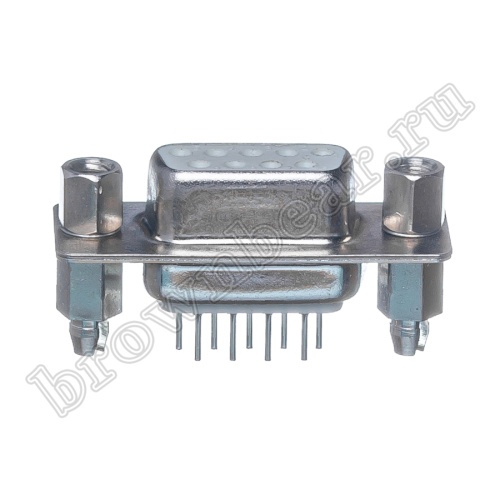

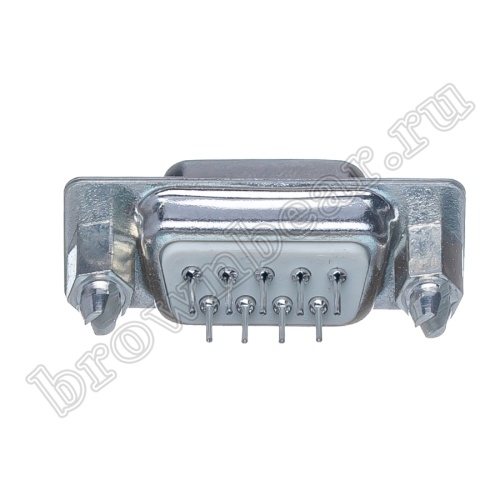

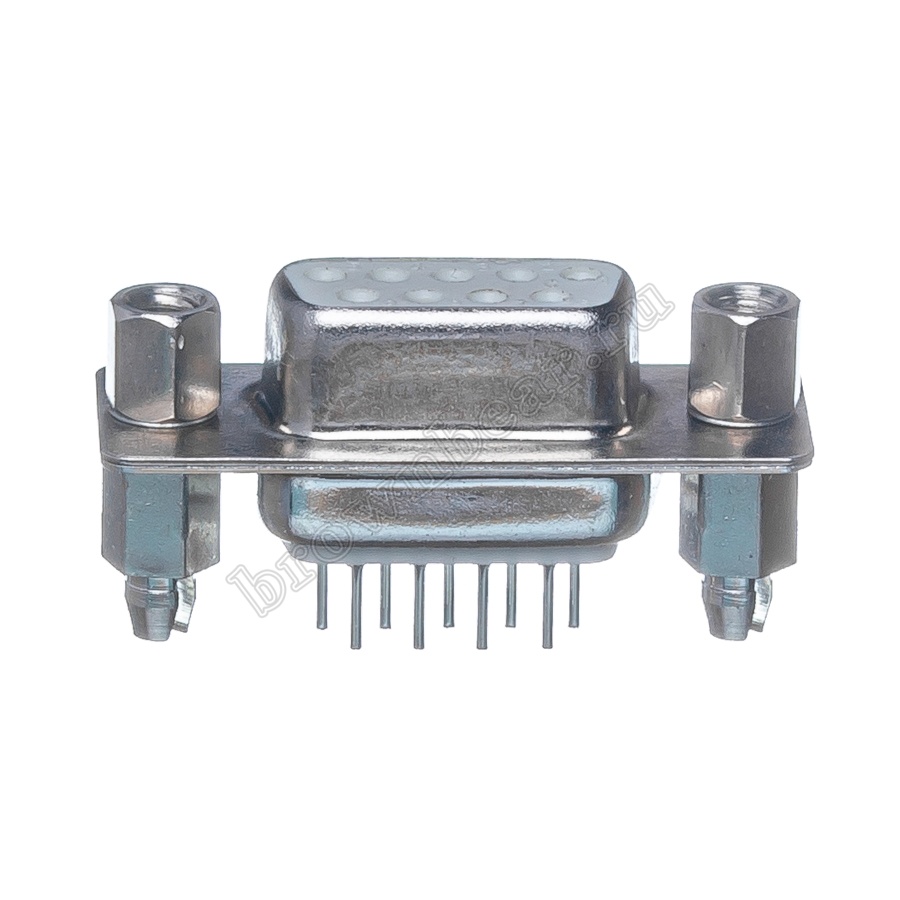

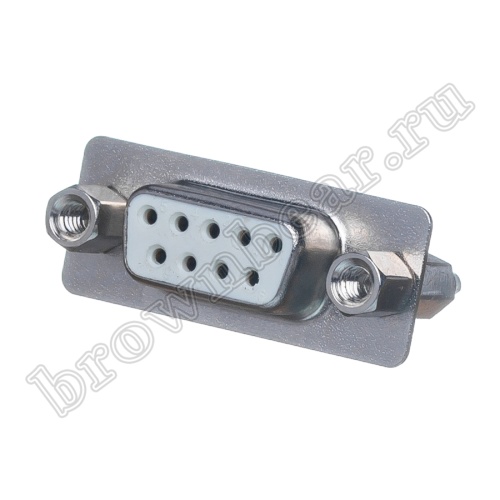

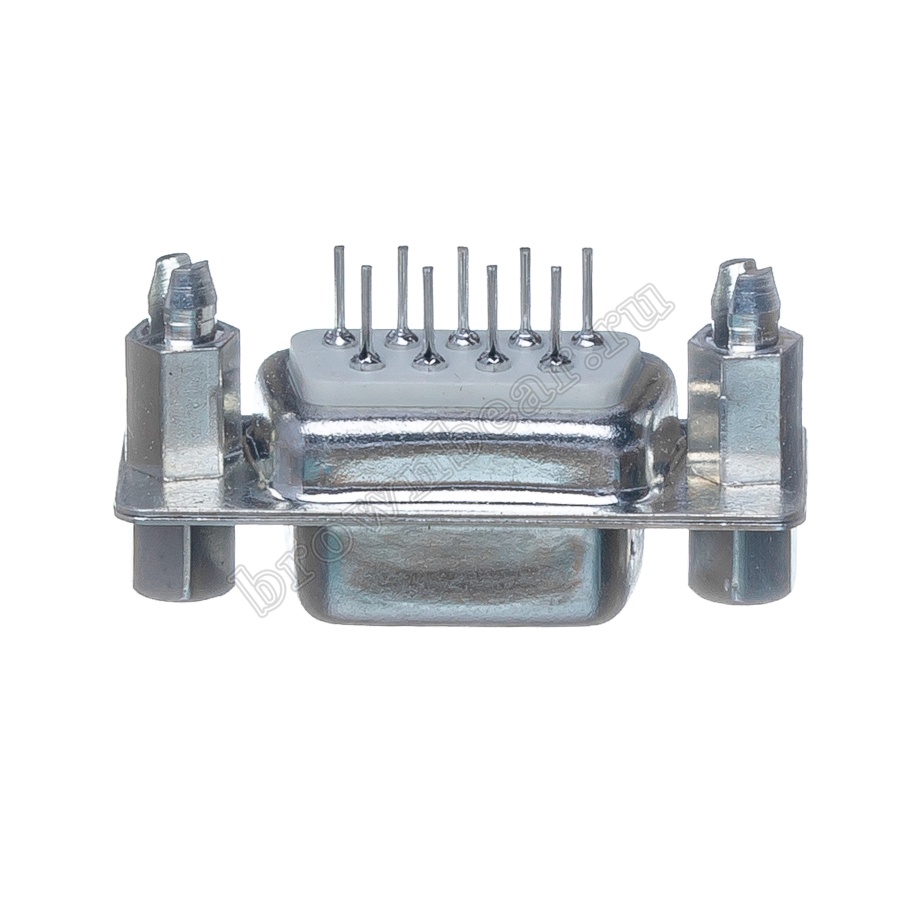

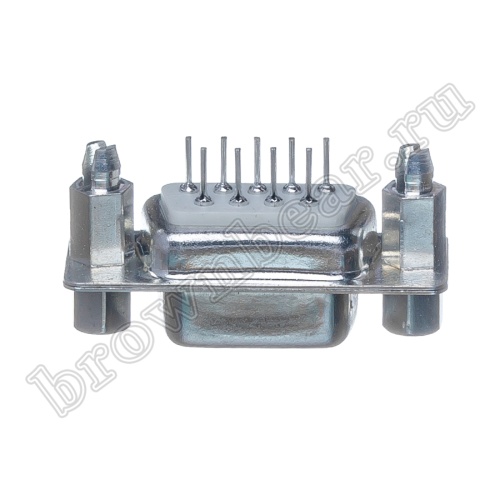

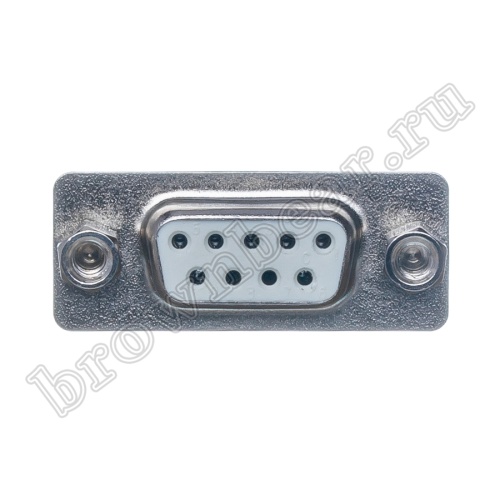

DBS-9F Разъем D-SUB 9 контактов, гнездо на плату, вертикальный с крепежными стойками

Разъём серии D–SUB (полное название D–Subminiature) состоит из контактной колодки со штыревыми контактами в два, три или четыре ряда причем количество контактов в первом ряду на один больше, чем во втором. Контакты защищены металлическим кожухом, напоминающим по форме букву D, благодаря чему исключается возможность неправильного соединения. Разъёмы серии D–SUB: и вилка, и гнездо могут иметь разное число контактов: от 9 до 50 – обычной плотности; от 15 до 78 – повышенной плотности. Разъемы широко применяются во многих интерфейсах для передачи данных, а также для подключения питания к различным устройствам. Разъёмы D–SUB на плату монтируются при помощи пайки. По типу установки на плату разъёмы D–SUB делятся на два вида: вертикальная установка на плату и горизонтальная установка на плату (прямой угол). Существуют различные модификации горизонтальных разъёмов: одинарные или спаренные, а также с разным расстоянием от края разъёма до первой группы контактов – 7,2 мм.; 9,4 мм.; 13,8 мм.
