Характеристики:
Страна
Тайвань (Китай)
Артикул товара
SCS-18
Код
060-004
Количество контактов
18
Материал контактов
бронза, покрытая оловом
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0
Способ монтажа
пайка

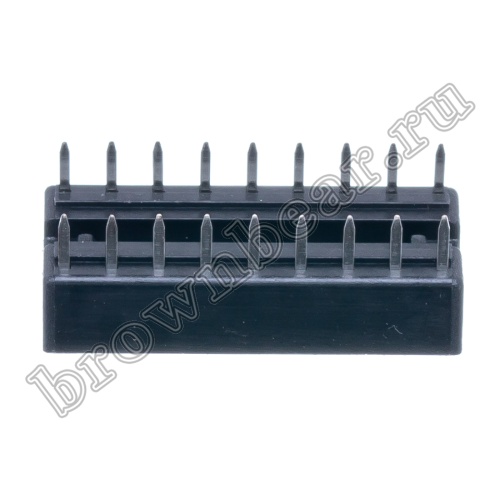

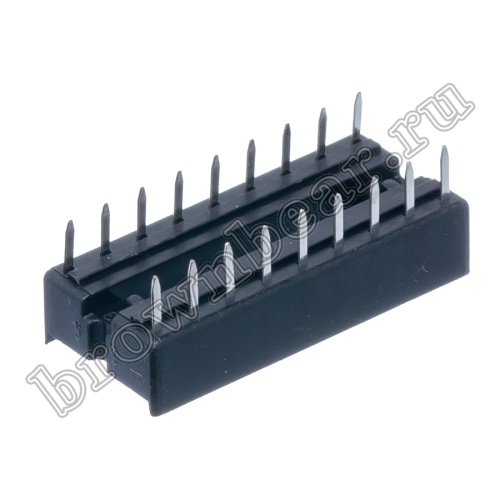

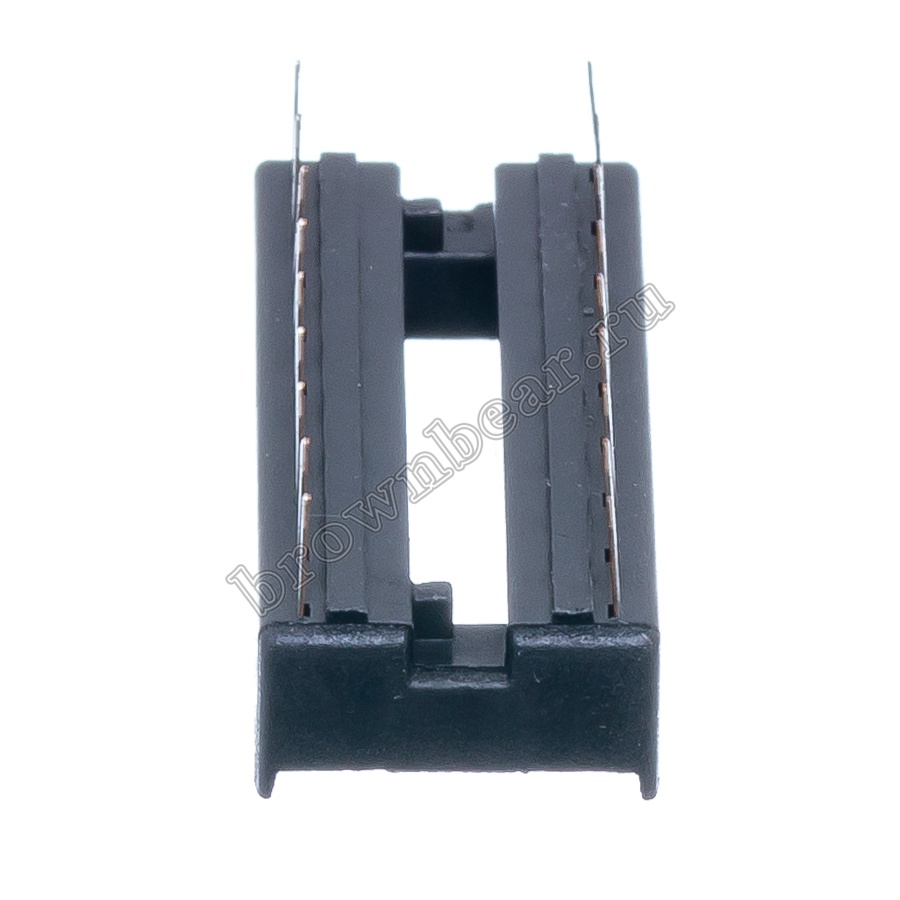

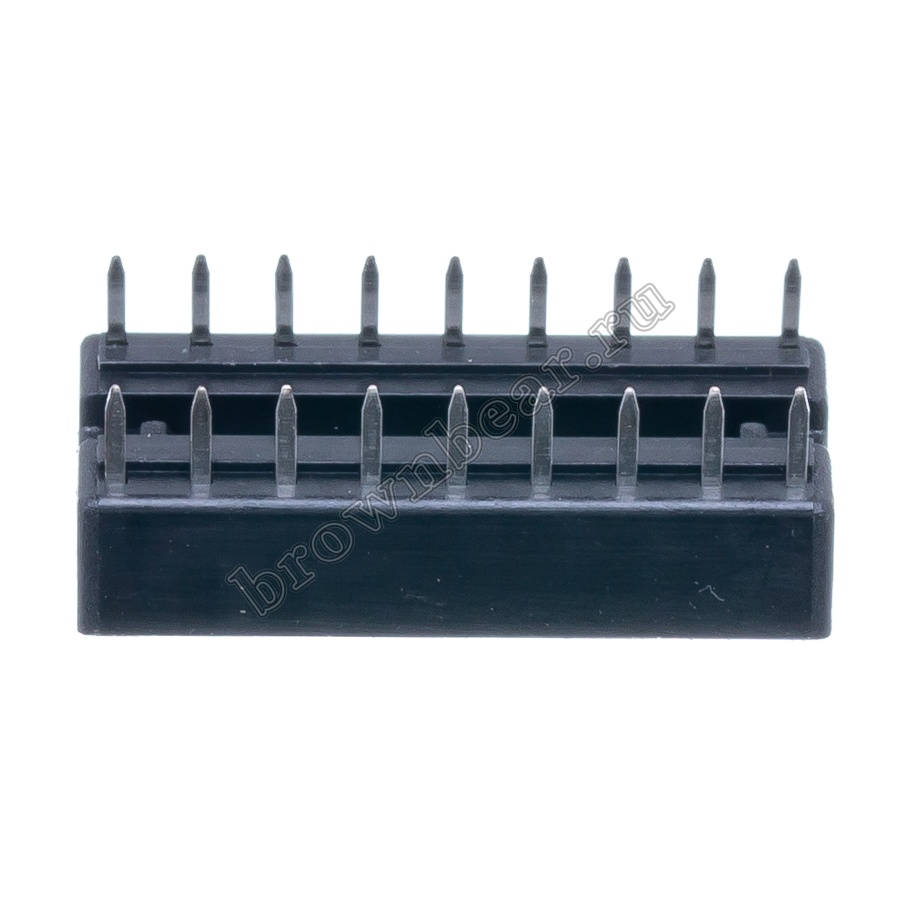

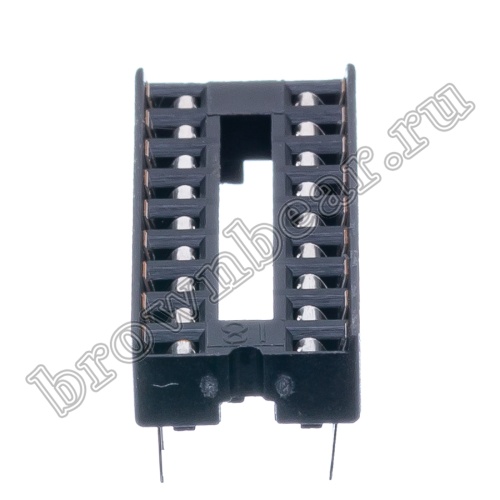

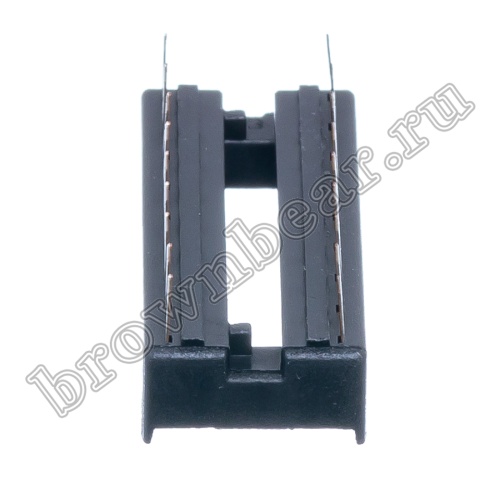

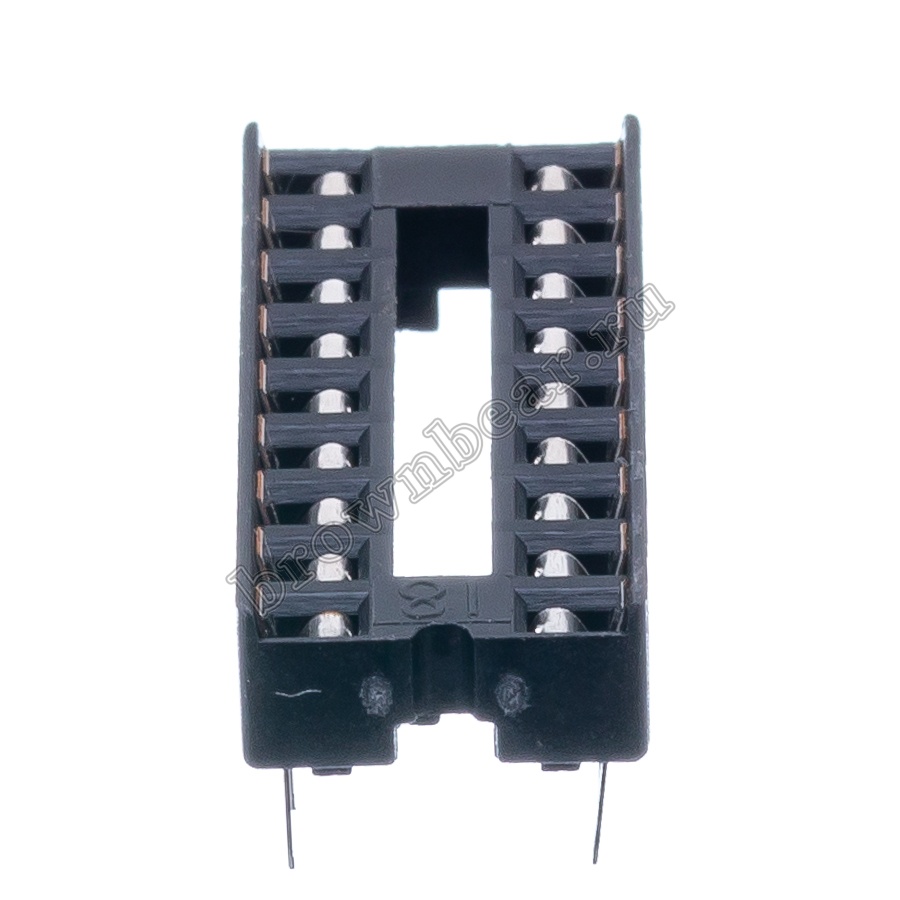

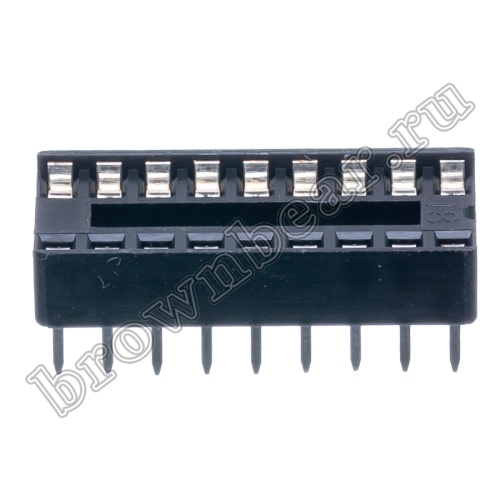

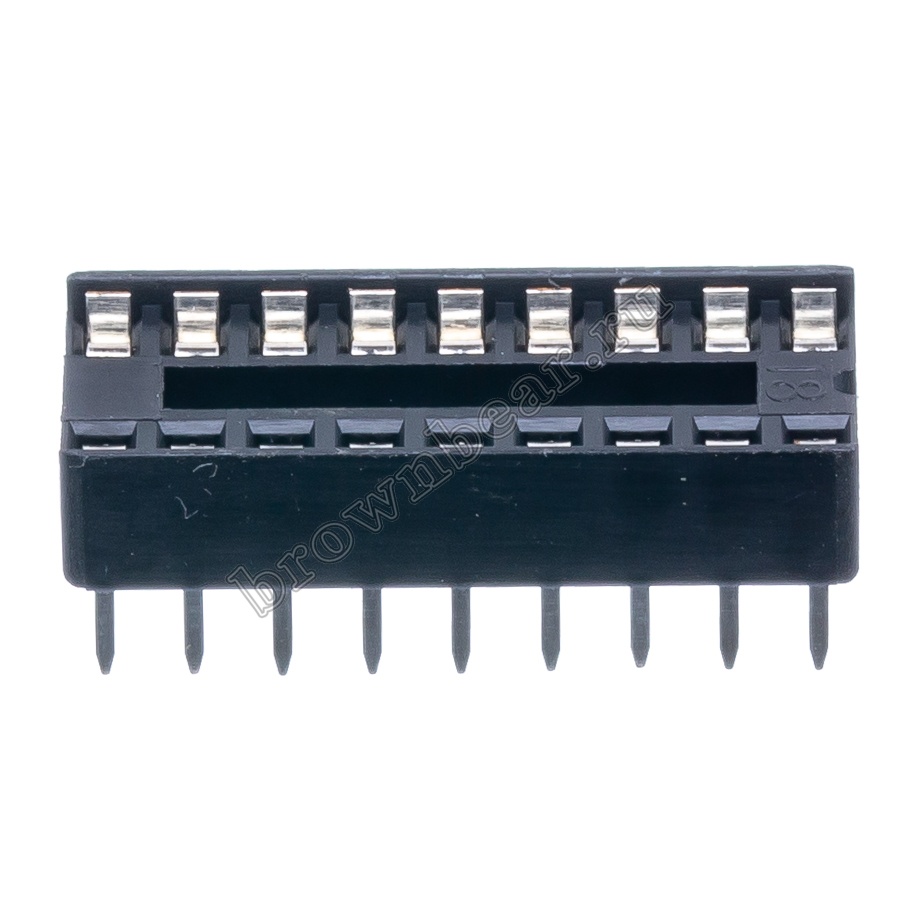

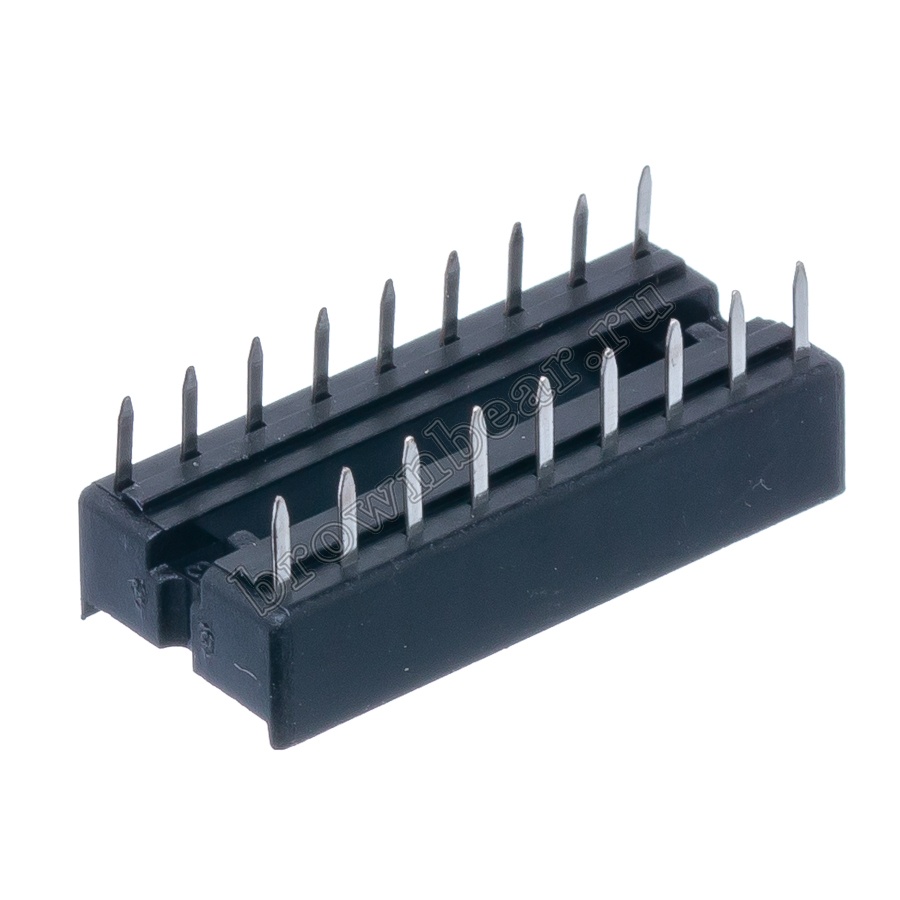

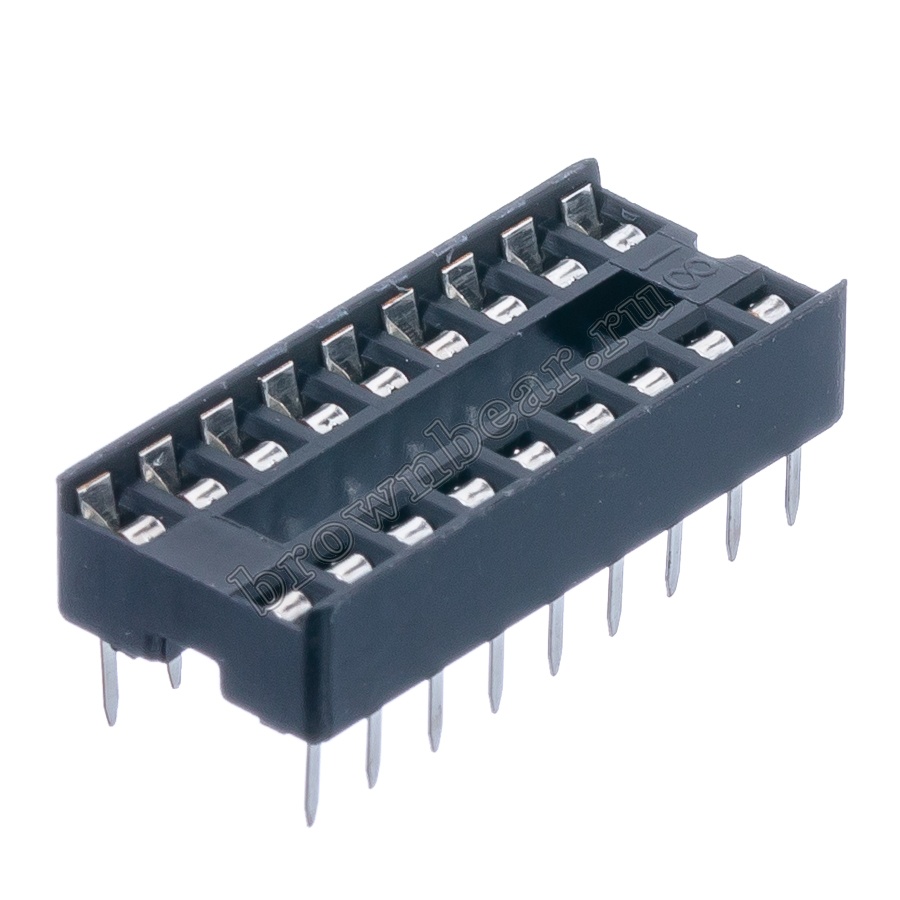

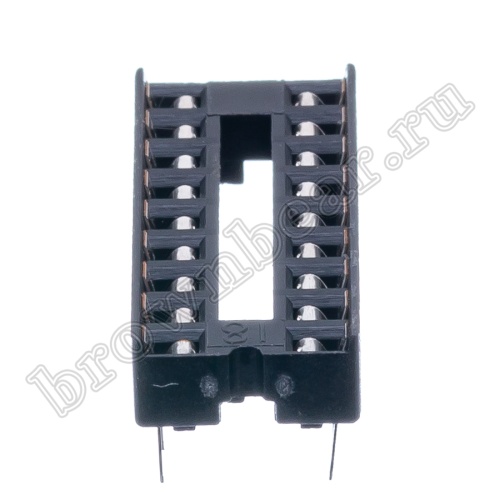

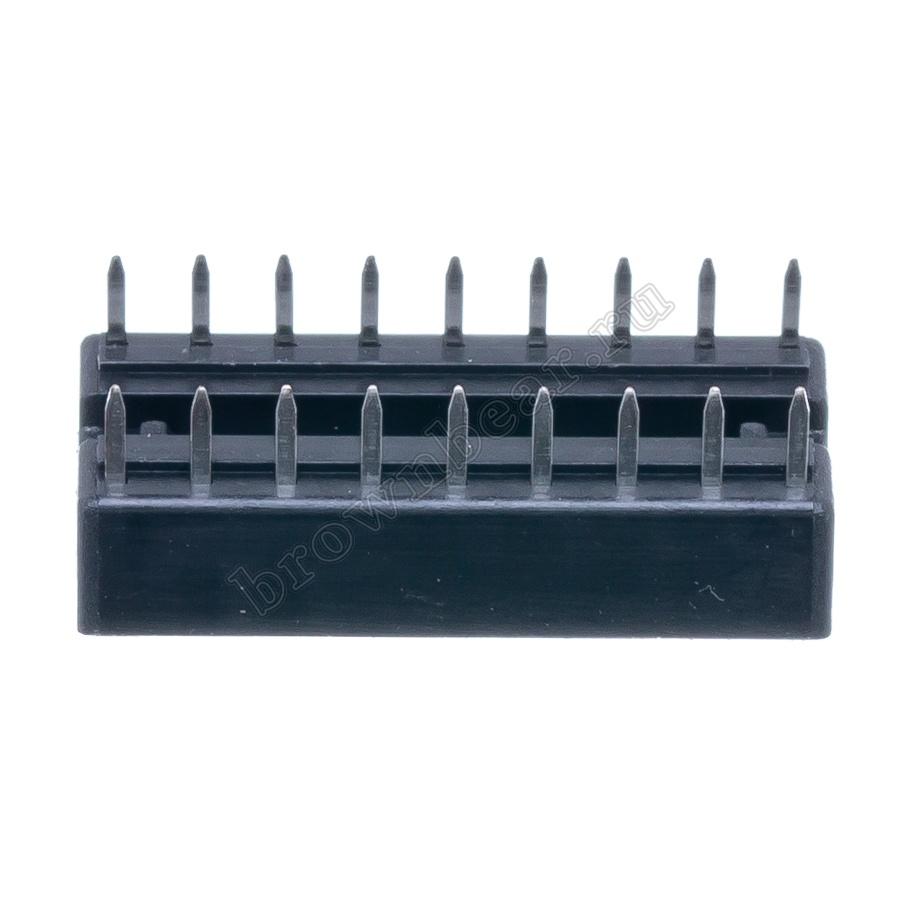

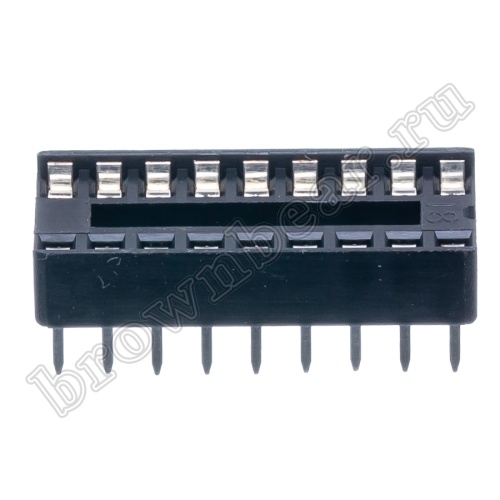

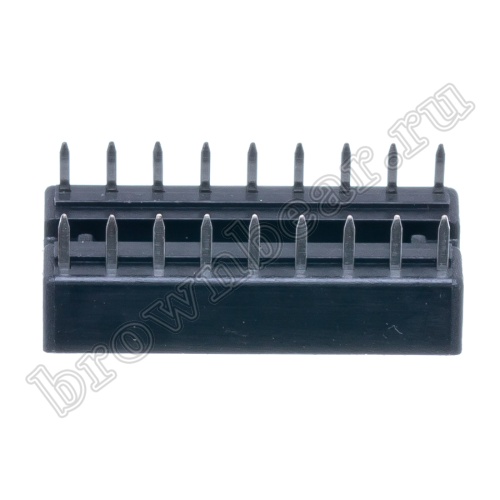

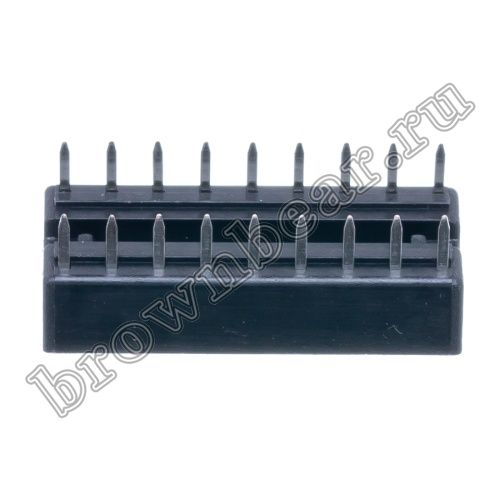

Панелька под микросхему DIP, двухрядная, 18 контактов, выводы под пайку на плату.

Описание товара

Панелька для микросхемы – это разъём (гнездо), в который устанавливается микросхема в стандартном корпусе. Выводы панельки припаиваются к плате, а к контактам панельки происходит подключение контактов микросхемы. Применение панелей для микросхем облегчает монтаж и демонтаж микросхем при производстве и обслуживании печатных плат.
DIP панели для микросхем (dual in–line package) с плоскими пружинными контактами, расположенными в два ряда – одна из самых распространенных серий, предназначены для подключения микросхем в корпусе DIP, с шагом контактов 2.54мм, с узким или широким корпусом. Узкие панельки – SCS, шириной 7.62 мм и количеством контактов от 6 до 32. Широкие панельки – SCL, шириной 15.24 мм, с количеством контактов от 24 до 48.
Цанговые DIP панели для микросхем за счёт более сложной конструкции контактов обеспечивают надежное подключение ножек микросхемы. SCSM – узкие цанговые панельки, с количеством контактов от 6 до 28, с шагом 2.54 мм, расположенных в два ряда. Штыревые выводы панели SCSM впаиваются в плату. SCLM – широкие двух рядные цанговые панельки с шагом 2.54 мм и количеством контактов от 18 до 48. Штыревые выводы панели SCLM впаиваются в плату.
Помимо двухрядных цанговых панелей, существуют однорядные цанговые панели – SCSL, c количеством контактов от 5 до 40 и шагом 2.54 мм.
Панельки для микросхем PLCC (Plastic Leaded Chip Carrier) применяются для микросхем в корпусе типа PLCC, таких как флеш память и BIOS. Панели выпускаются со штыревыми выводами – PLCC или с плоскими выводами для поверхностного монтажа – PLSM на 20, 28, 32, 44, 52, 68 и 84 контакта. В корпусе панелей обычно делаются направляющие выступы, предназначенные для того, чтобы при помощи специального инструмента можно было достать микросхему из панели, не повредив ее.
Для тестирования микросхем, устанавливаемых в панели DIP, применяются специальные тест–клипсы. Тест–клипса (ITC) представляет собой прищепку, которая обхватывает микросхему с двух сторон. В верхней части тест–клипсы расположены выводы для присоединения кабеля, например, при помощи однорядных разъемов BLS. Тест–клипсы выпускаются для панелей с количеством контактов от 8 до 64.
Для извлечения микросхем из панелек, необходимо использовать специальный инструмент.

Характеристики

Страна Тайвань (Китай)
Артикул товара SCS-18
Код 060-004
Разъём панелька под микросхему
Количество контактов 18
Тип исполнения DIP
Способ монтажа пайка
Материал контактов бронза, покрытая оловом
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 1
Предельное напряжение, В 1000 (АС) в течение 1 мин.
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.02
Допустимые температуры от -55 до 105 °C
Вес, кг 0.001243
Вес брутто, кг 0.001243

Схема изделия

Код продуктаА, ммВ, ммС, ммD, ммПерегородка
SCS-67.625.089.967.62-
SCS-810.167.629.967.62-
SCS-1417.7815.249.967.62-
SCS-1620.3217.789.967.62-
SCS-1822.8620.329.967.62-
SCS-2025.4022.869.967.62-
SCS-2227.9425.409.967.62-
SCS-2430.4827.949.967.621
SCS-2835.5633.029.967.621
SCS-3240.6438.109.967.621
