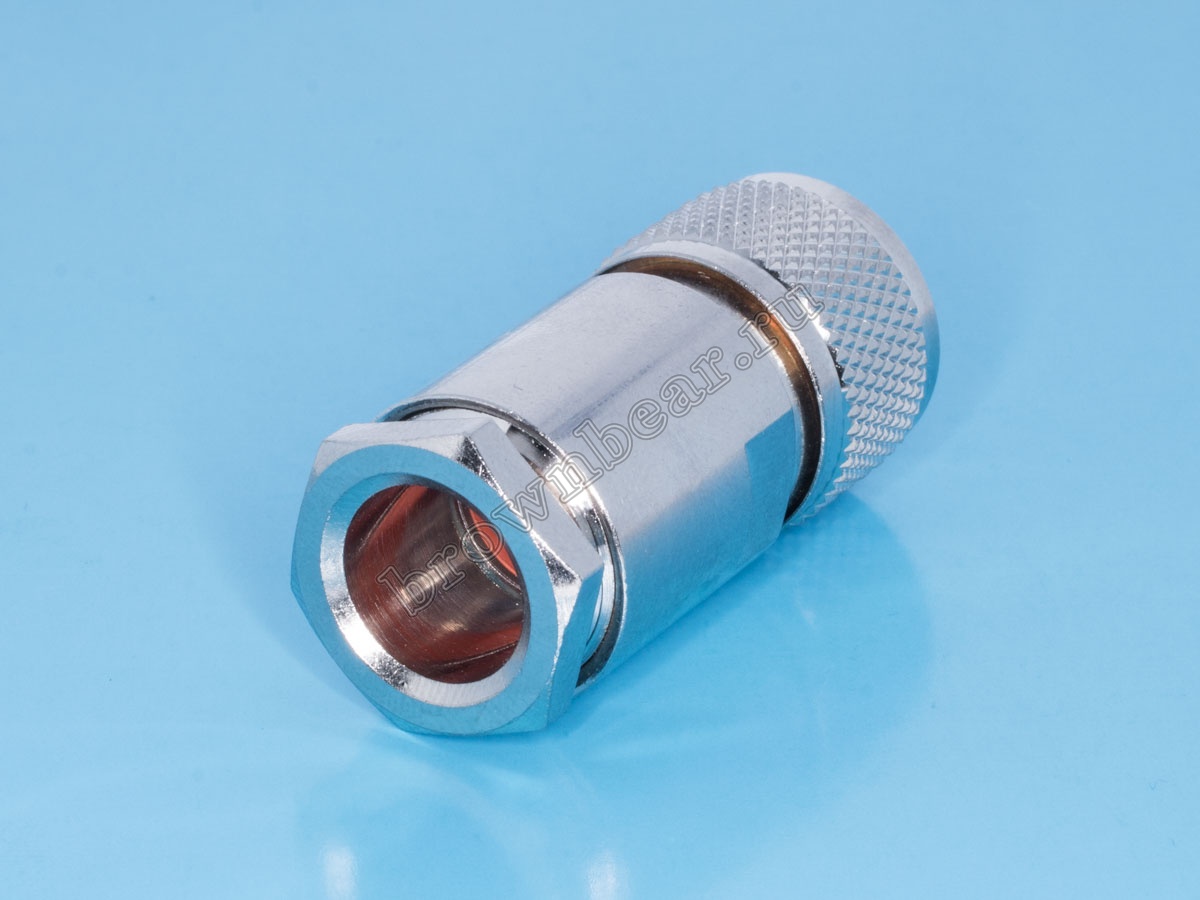

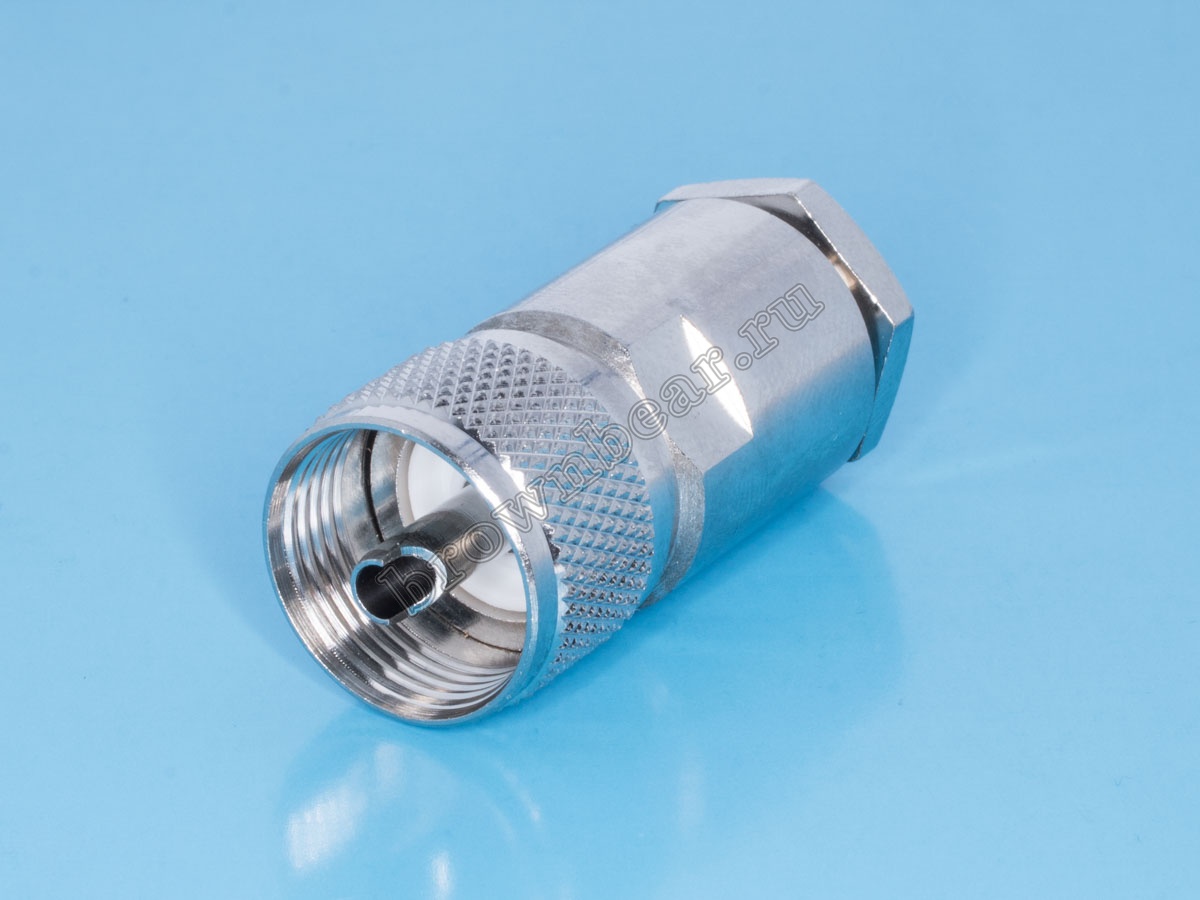

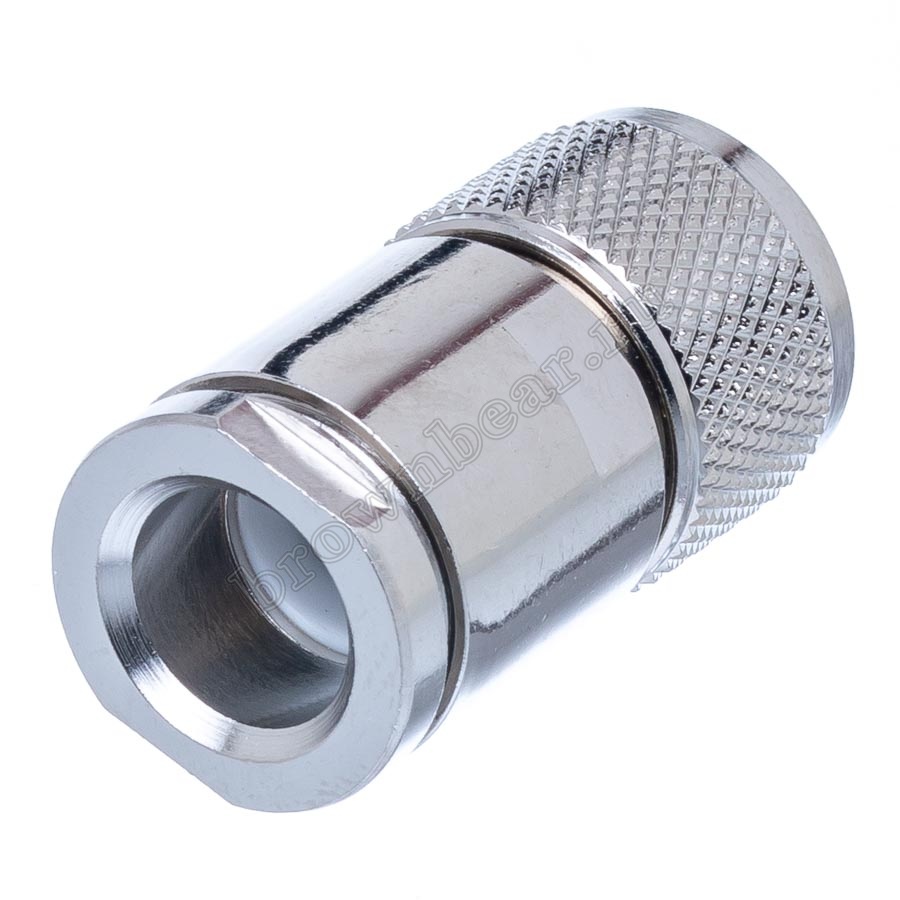

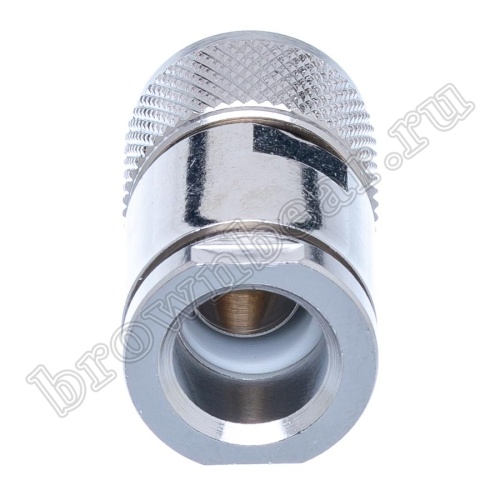

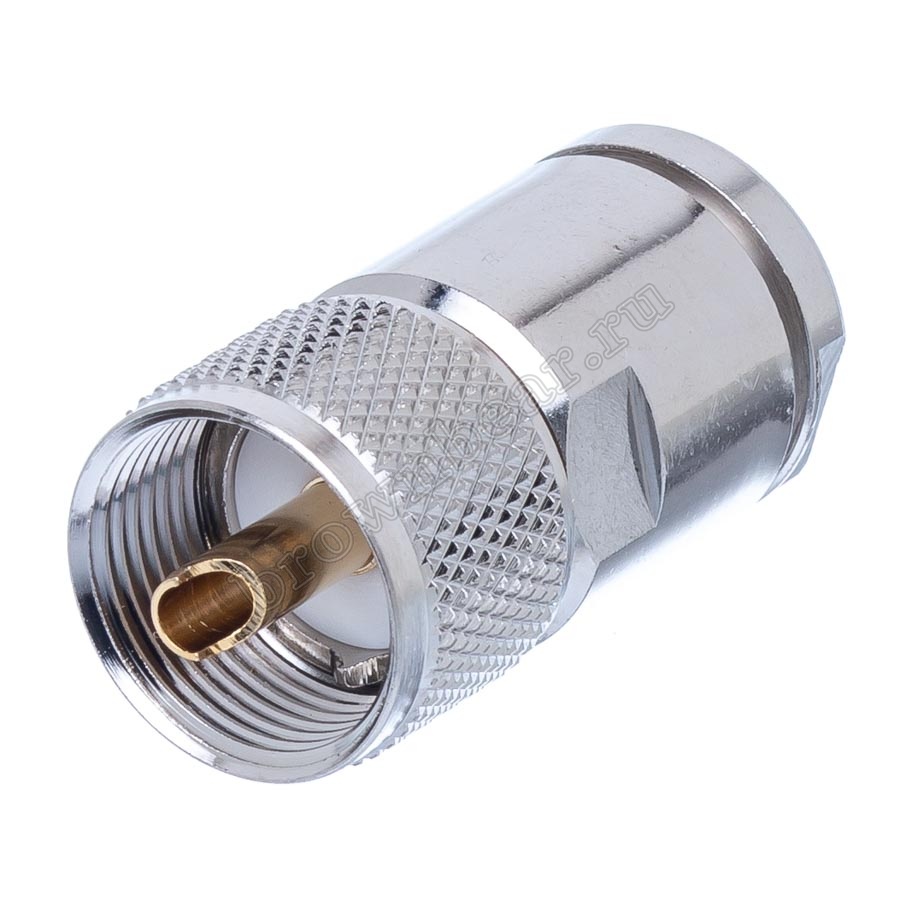

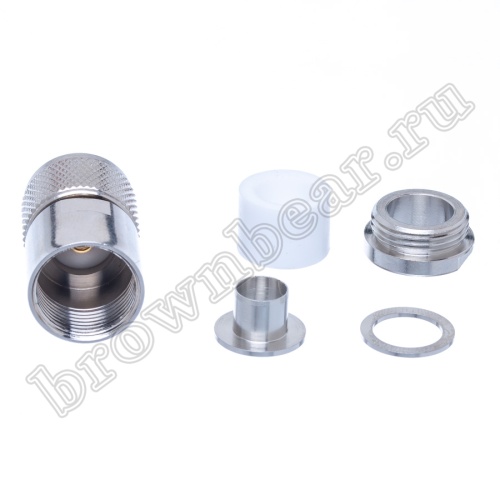

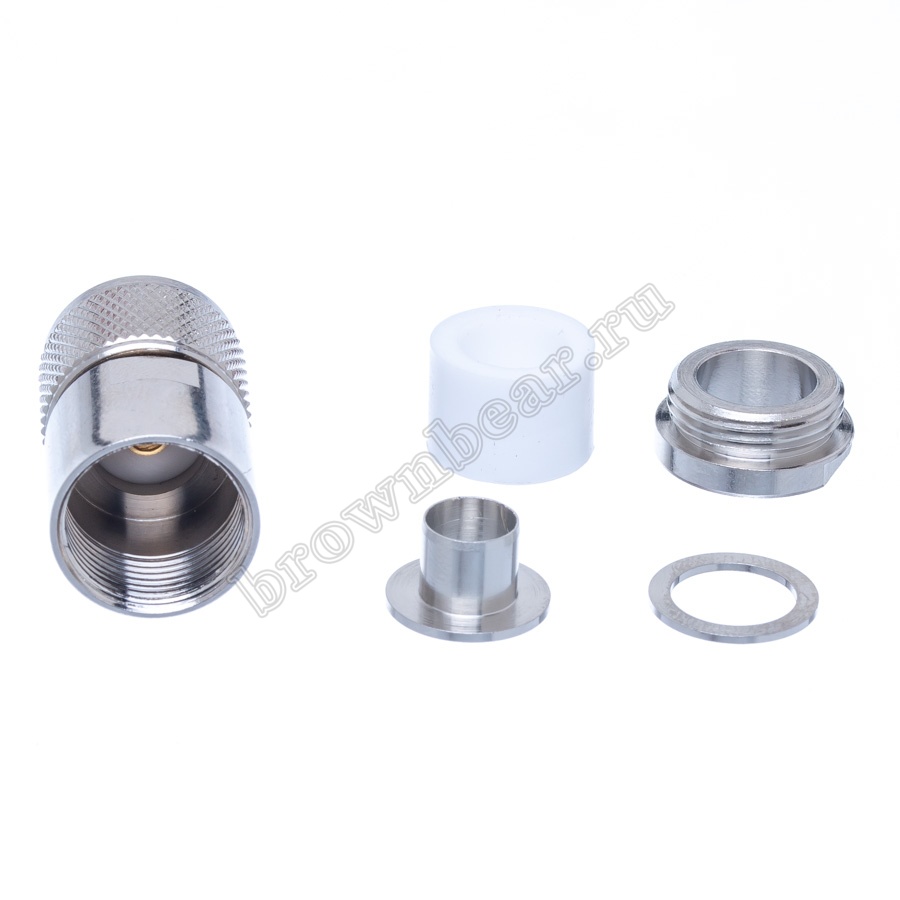

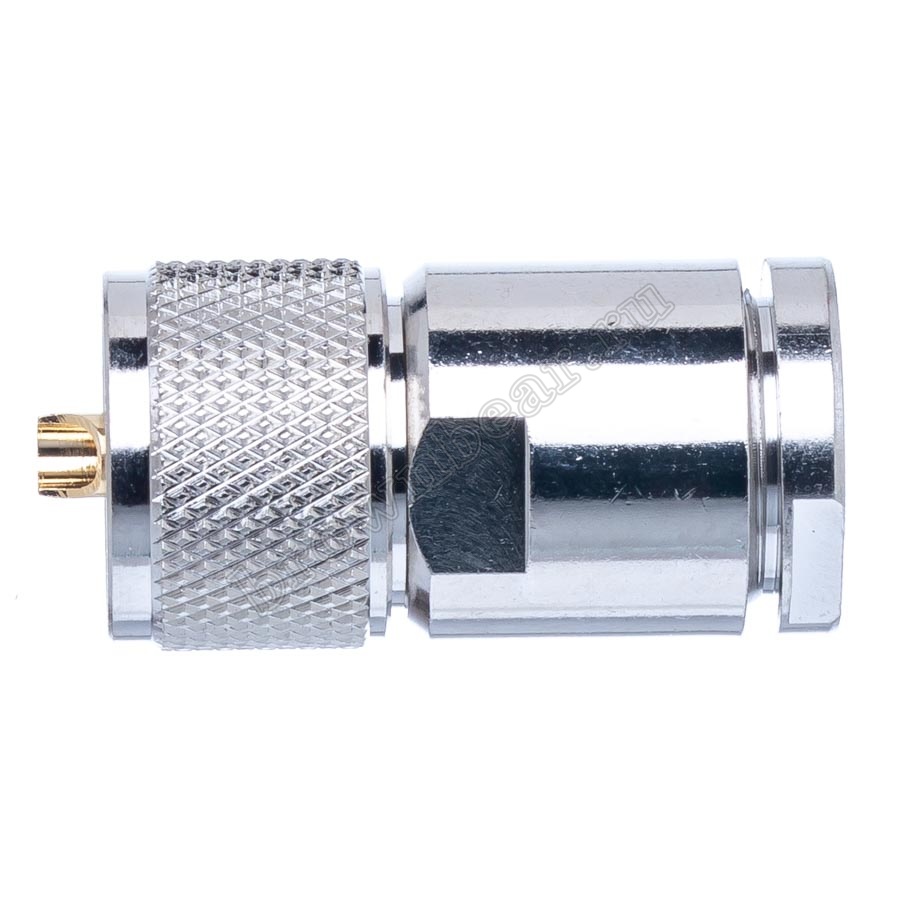

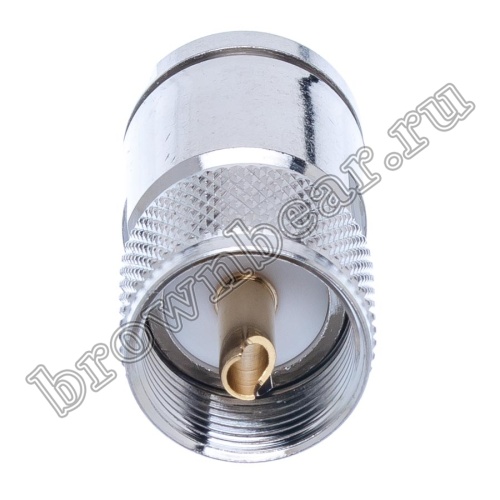

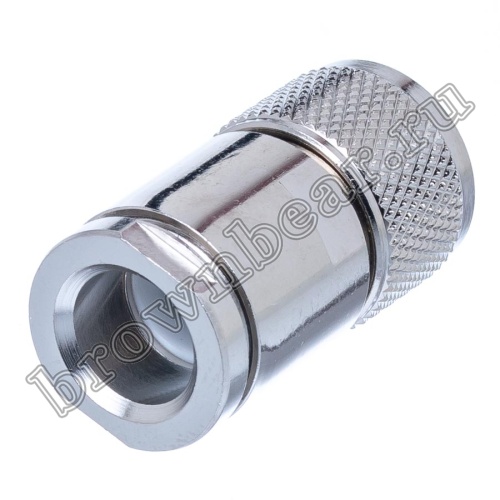

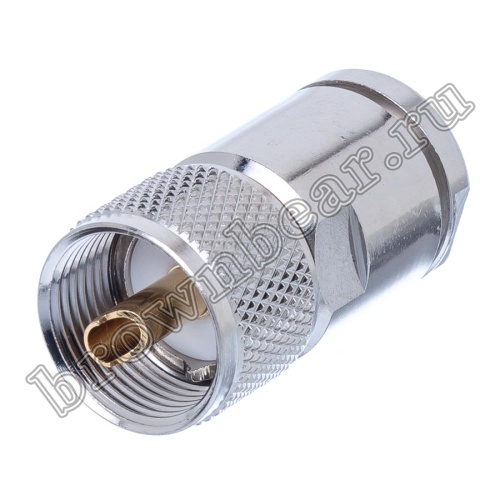

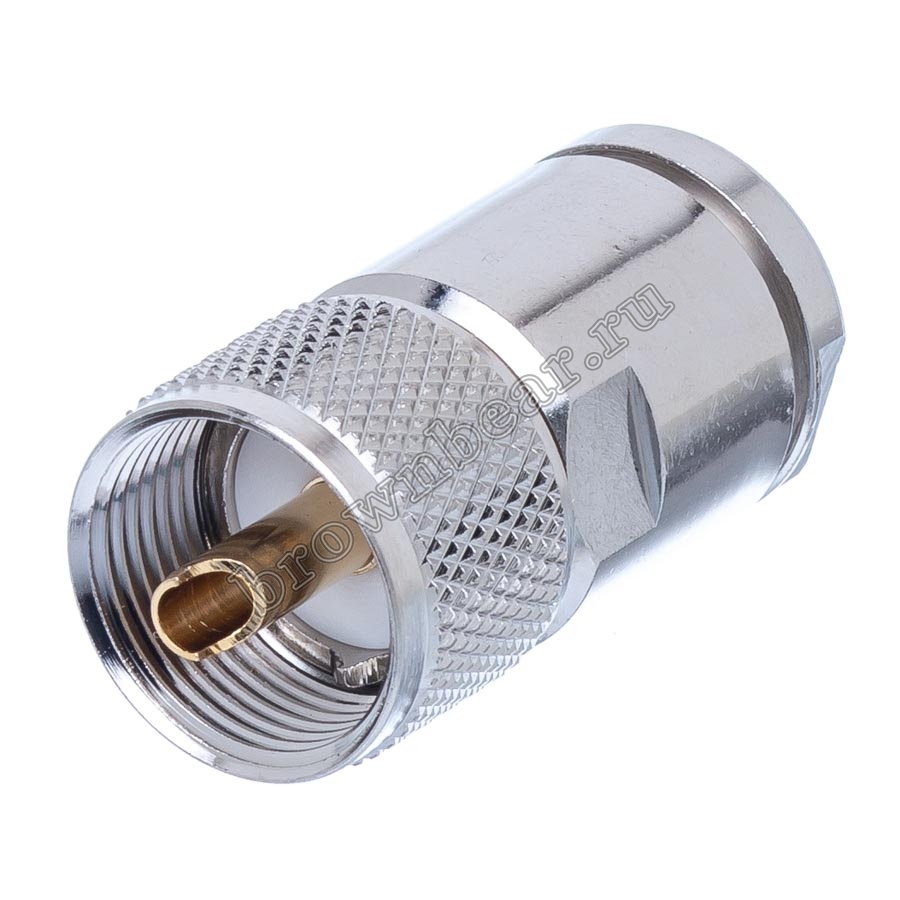

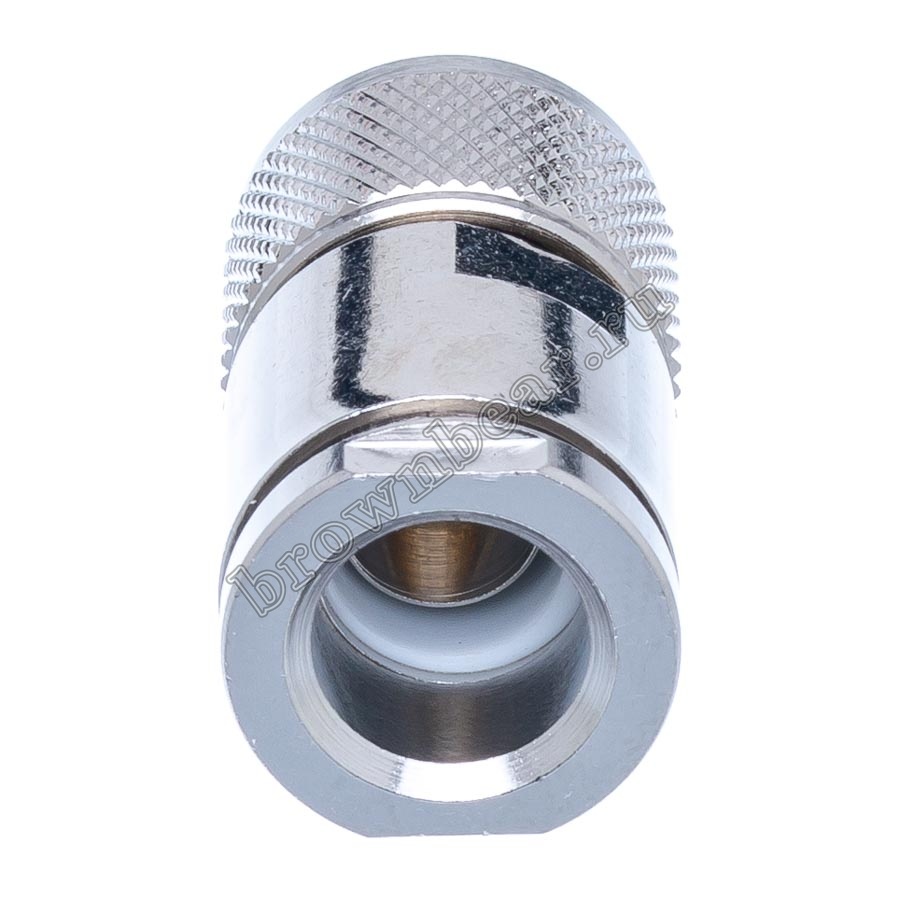

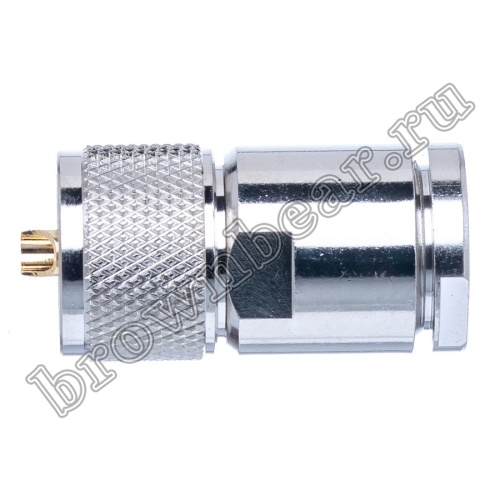

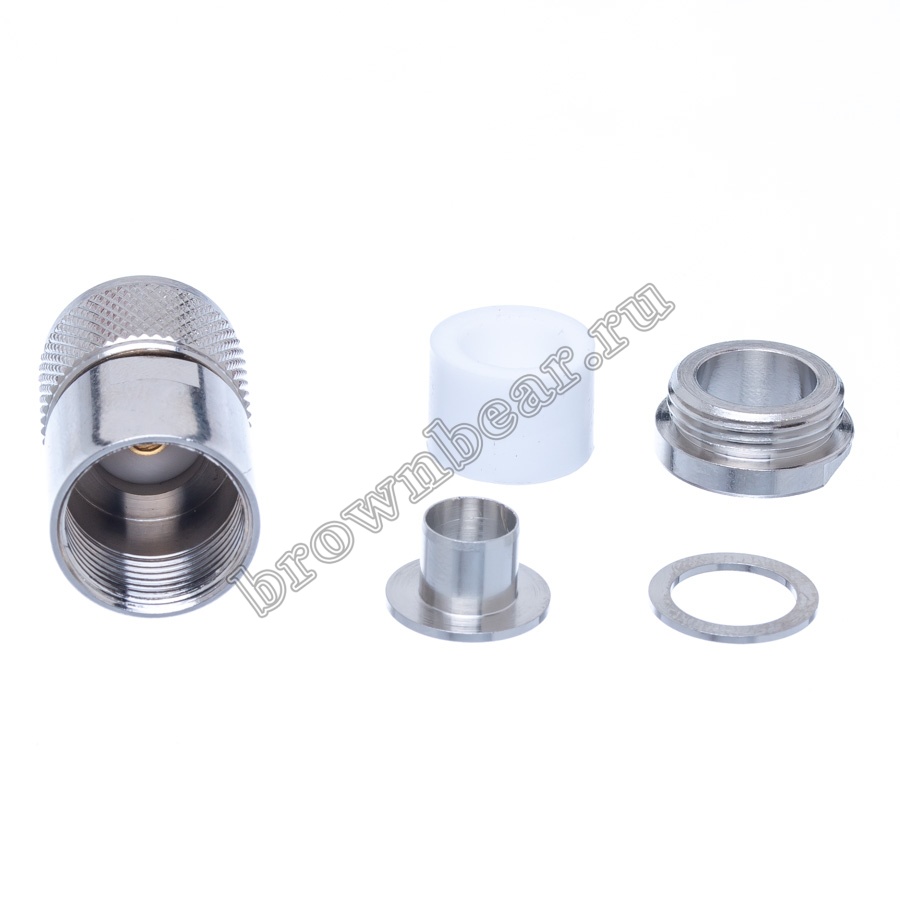

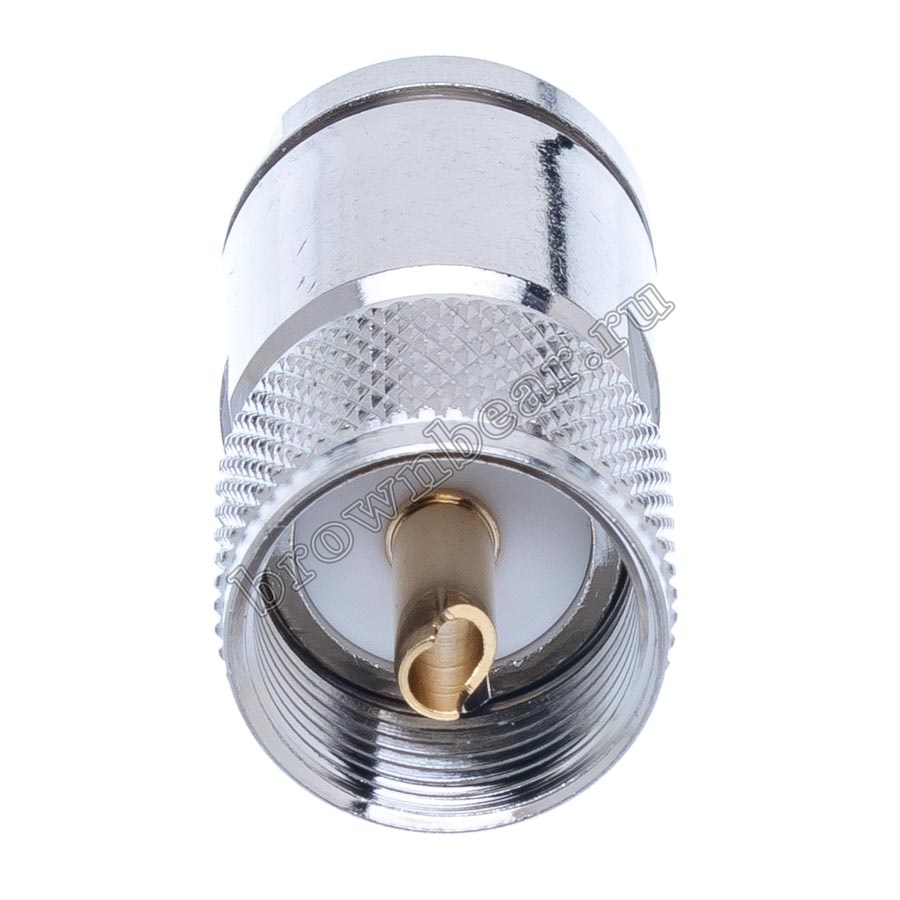

UHF-S8P Разъем UHF вилка на кабель, RG-8, пайка

UHF разъёмы — тип резьбовых высокочастотных разъёмов для работы с сигналами до 500 МГц, используются в радиосвязи, телевидении, радиовещании, а также в медицинском оборудовании, таком как ультразвуковые аппараты, магнитно-резонансные томографы и другие устройства, где требуется высокая точность передачи данных и минимальные помехи.
Соединители UHF имеют непостоянный импеданс, выдерживают напряжение до 4 кВ.
Материал корпуса – высококачественная латунь с покрытием из никеля. Центральный контакт – латунь, покрытая золотом.
Соединяются разъёмы между собой с помощью резьбы: корпус штекера имеет фиксирующую гайку с внутренней резьбой, корпус ответной части - внешнюю резьбу и зубчатый контур, для предотвращения скручивания и ослабления сигнала.

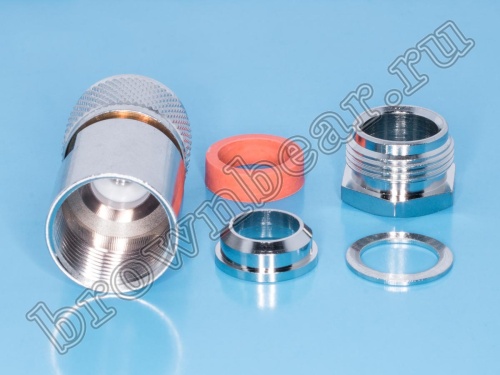

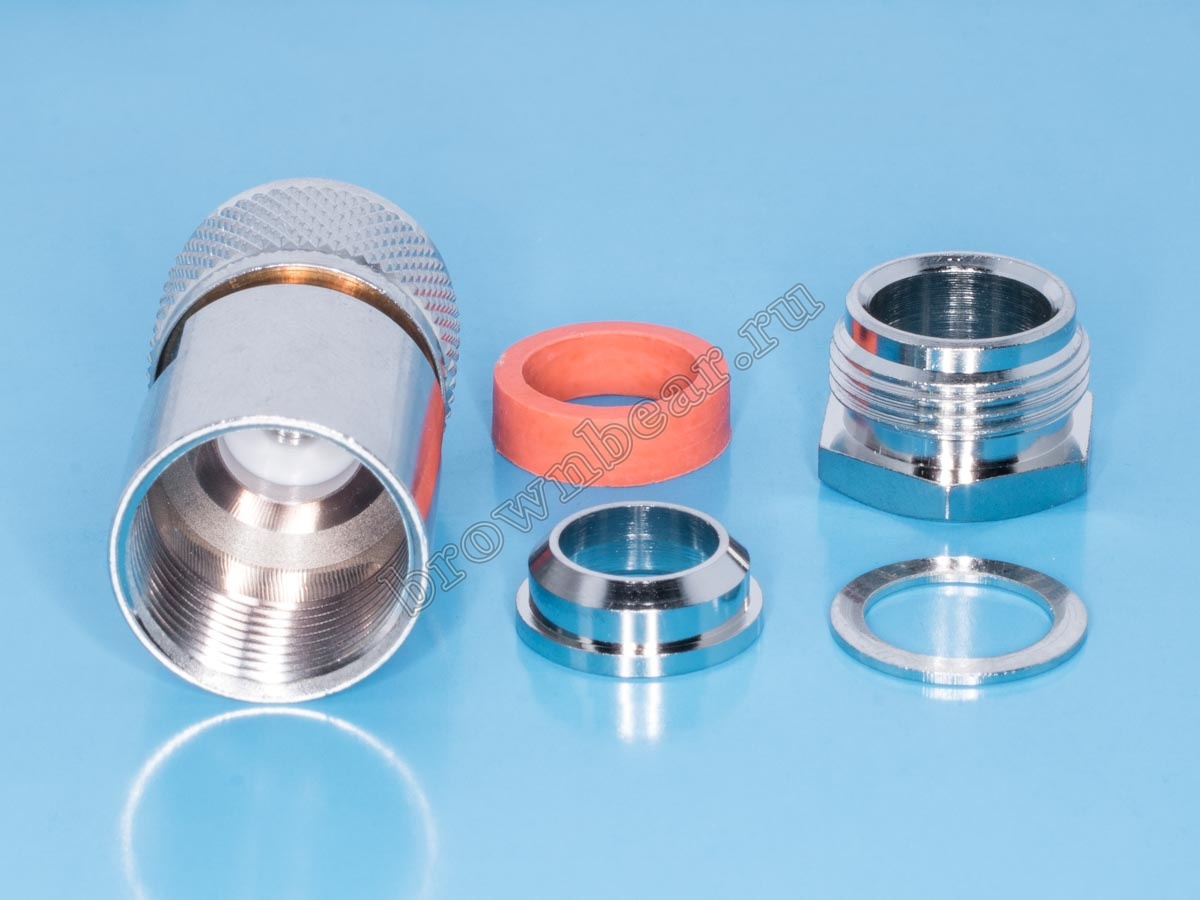

Могут монтироваться на кабель при помощи обжима, пайки, либо накрутки, а также на приборную панель.
Разъёмы UHF мини применяются в мобильных устройствах, где одним из требования является размер, работают на частотах до 2,5 ГГц.
