Характеристики:
Страна
Тайвань (Китай)
Артикул товара
MW-4MR
Код
119-009
Количество контактов
4
Шаг, мм
2
Материал контактов
бронза, покрытая оловом
Материал корпуса
нейлон 66

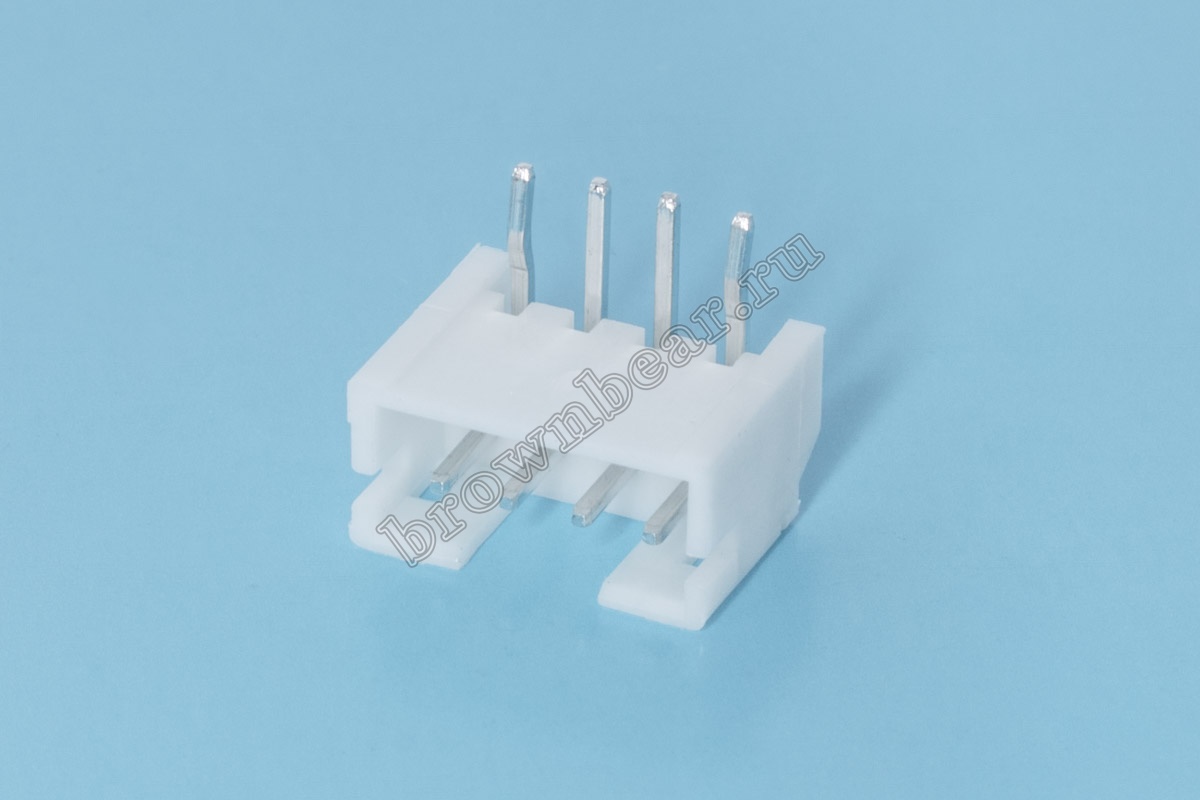

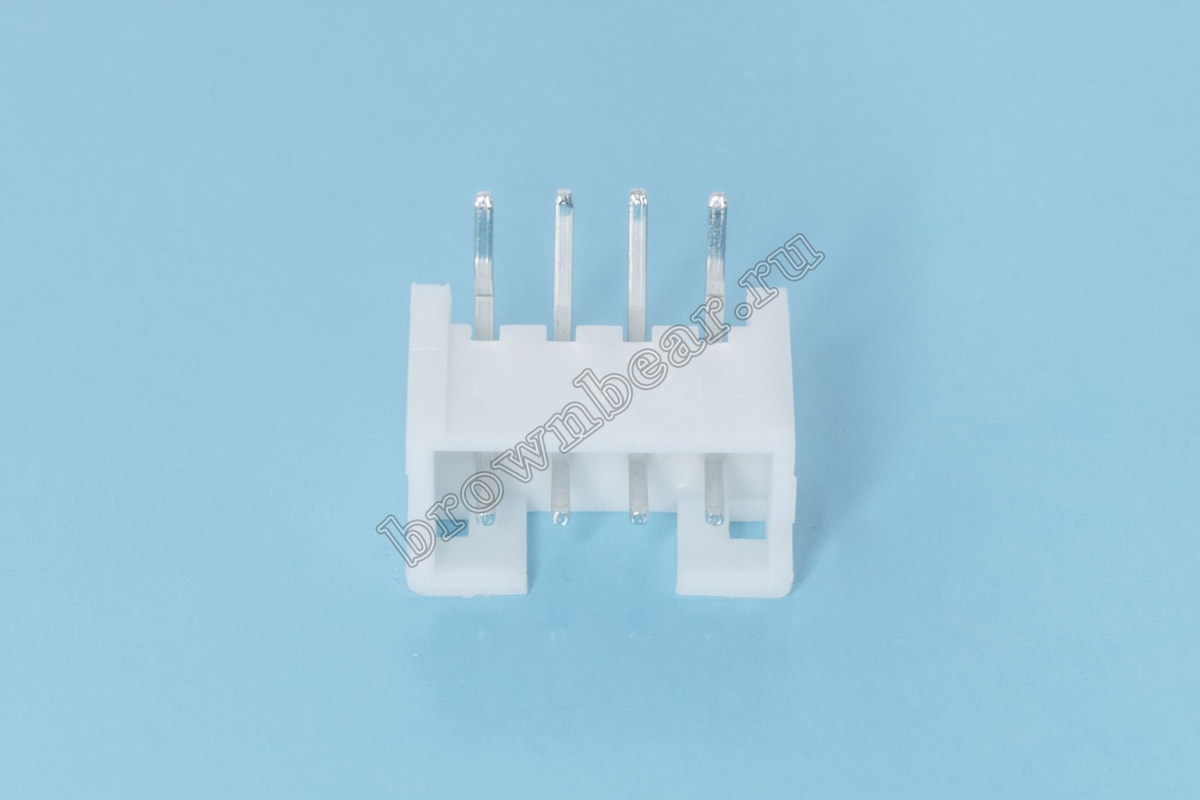

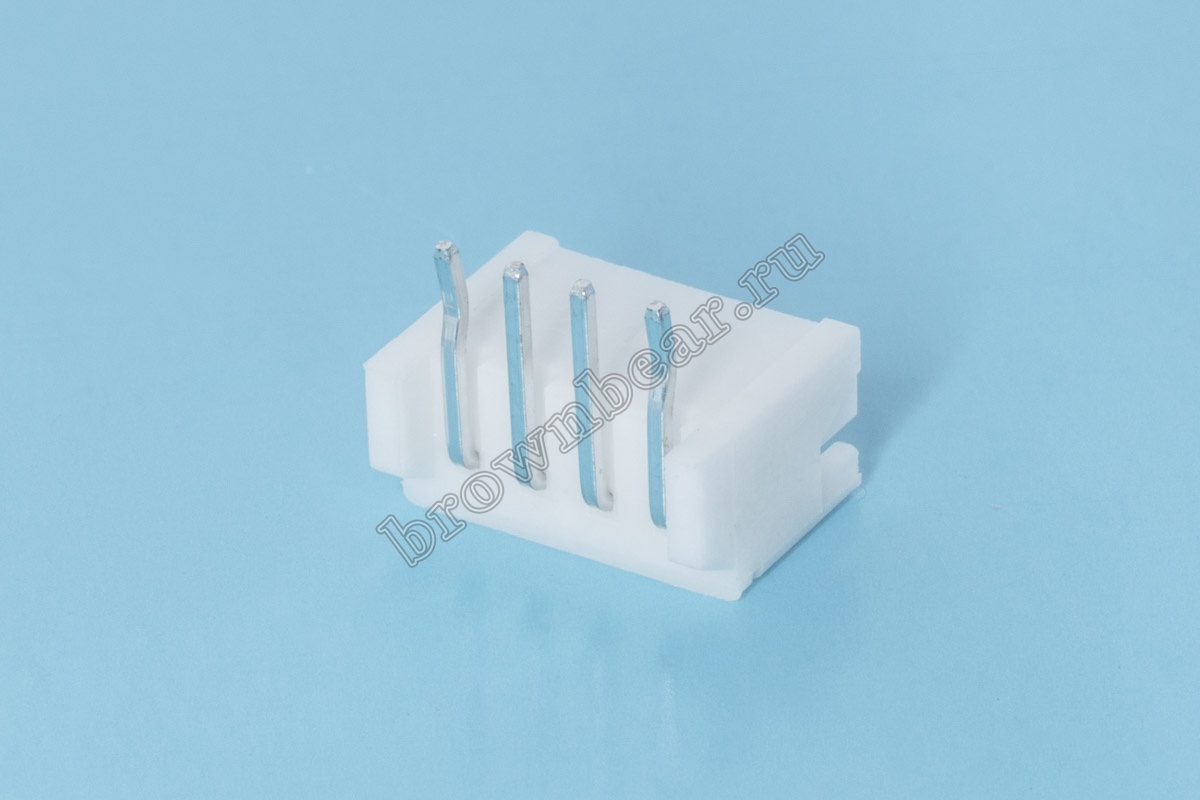

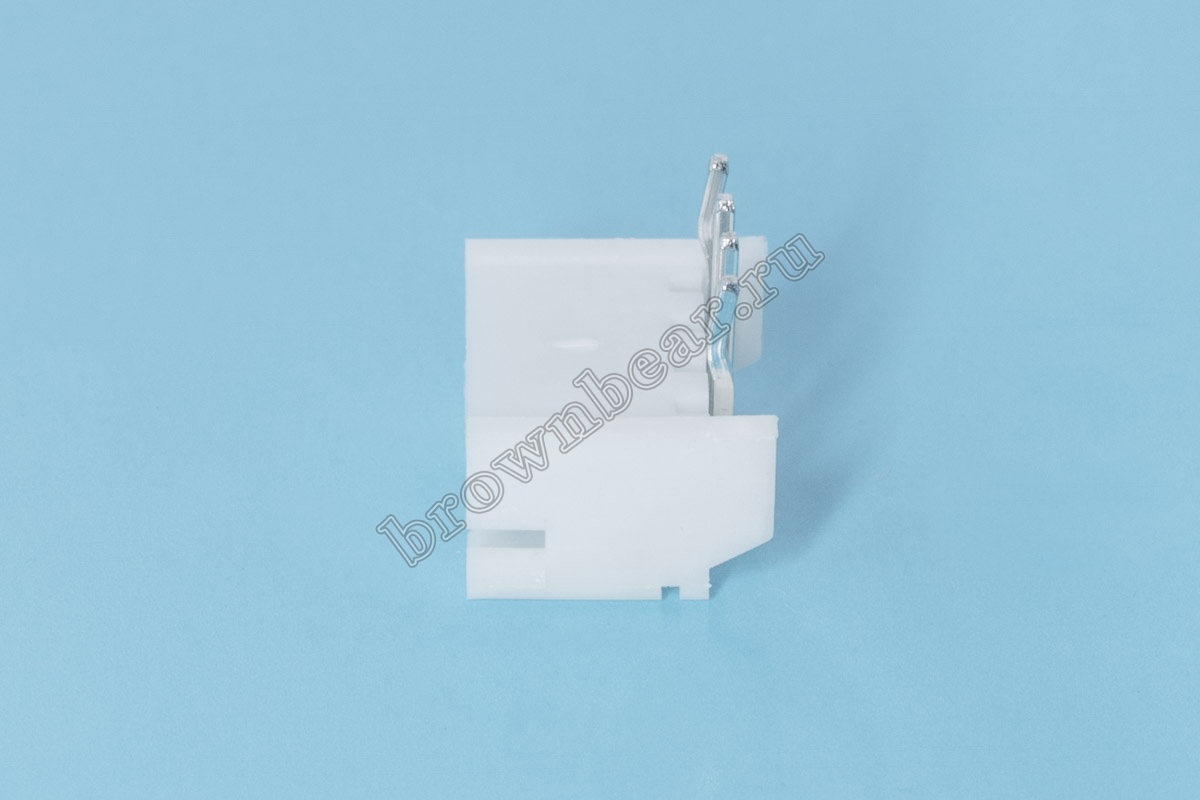

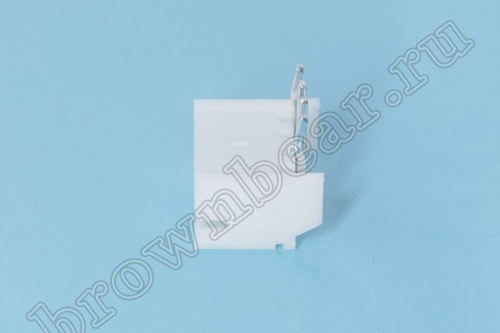

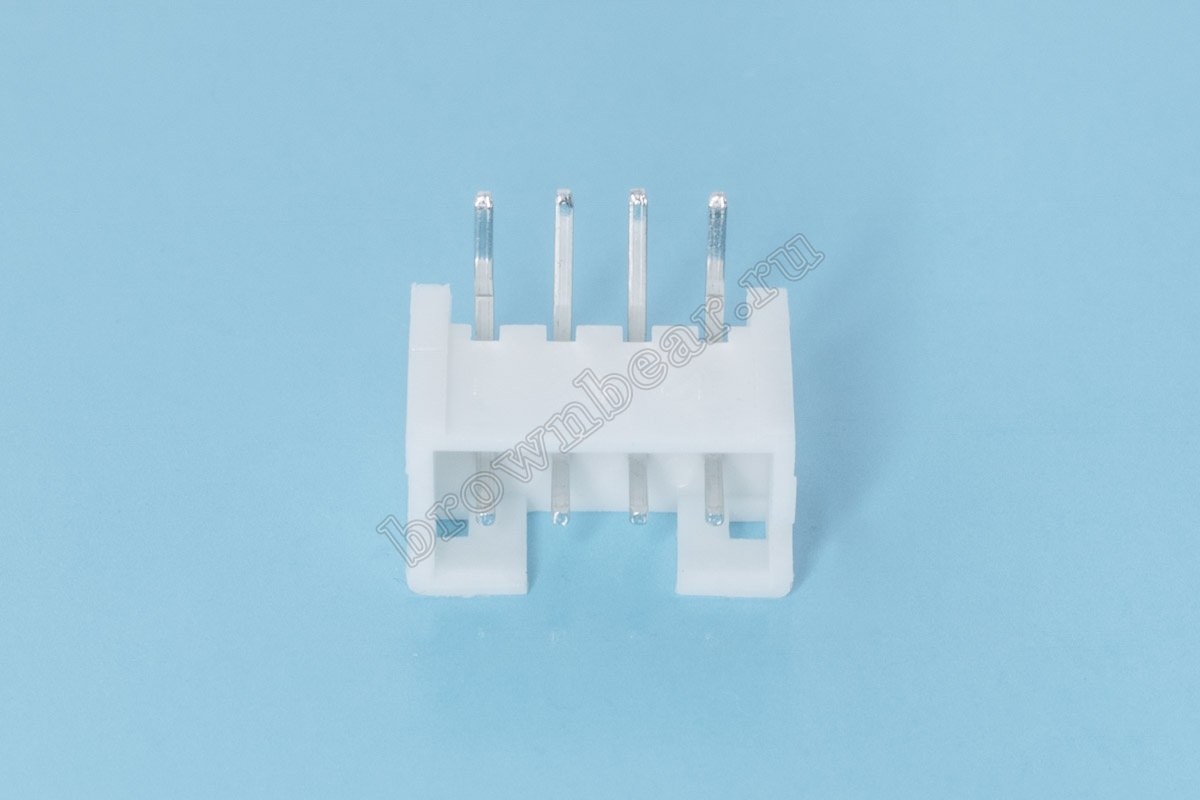

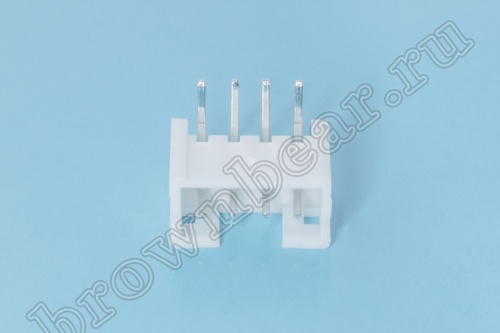

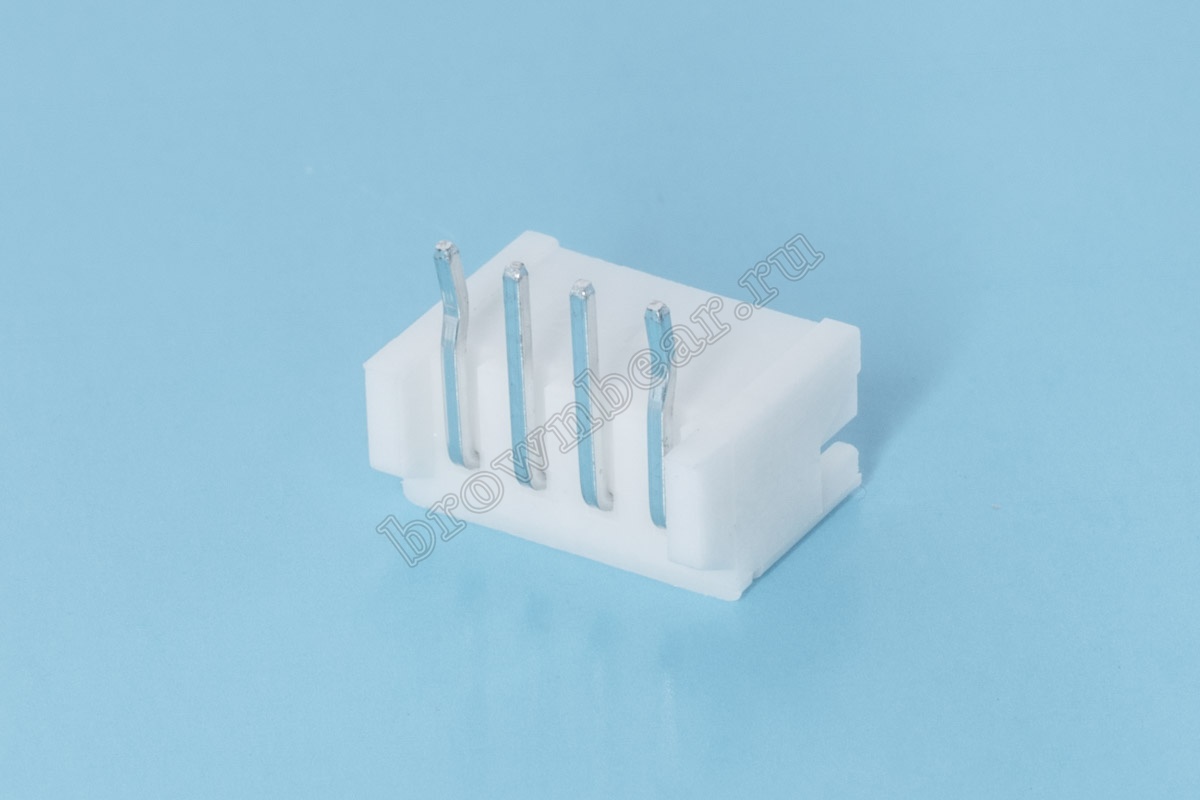

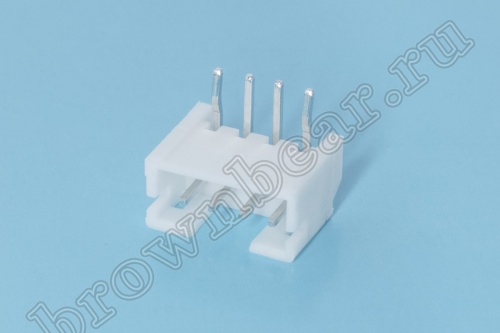

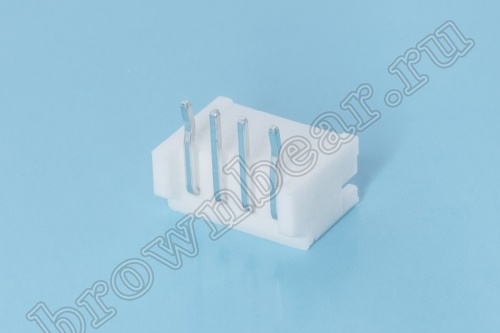

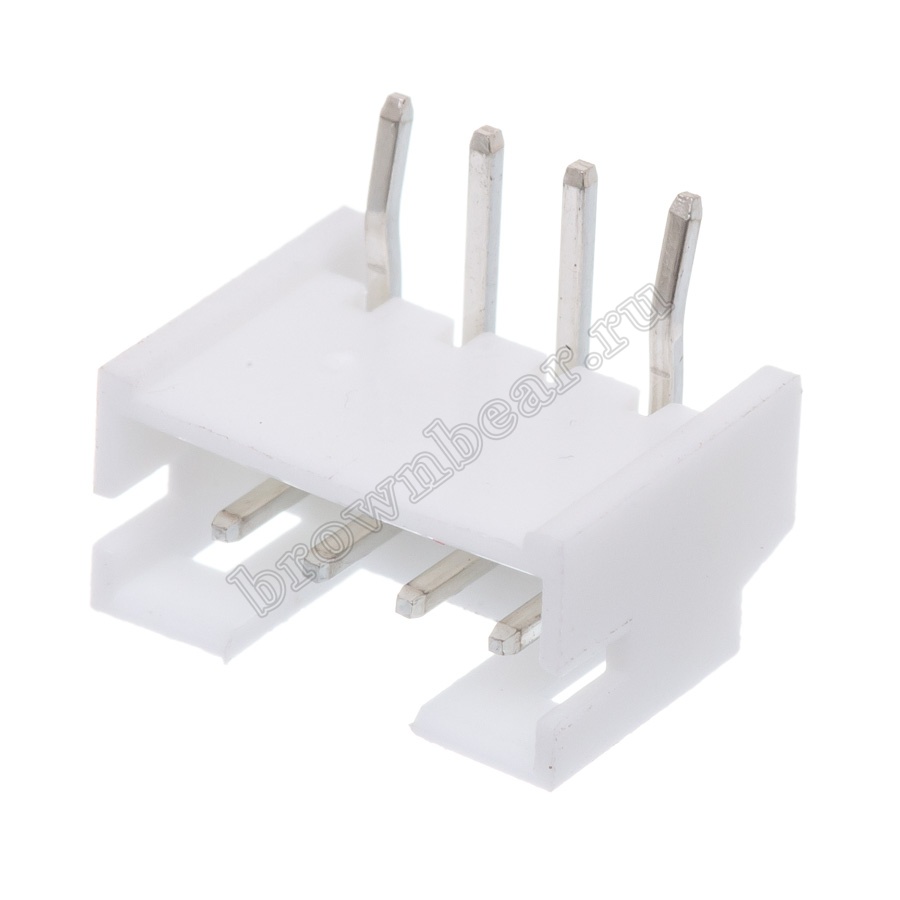

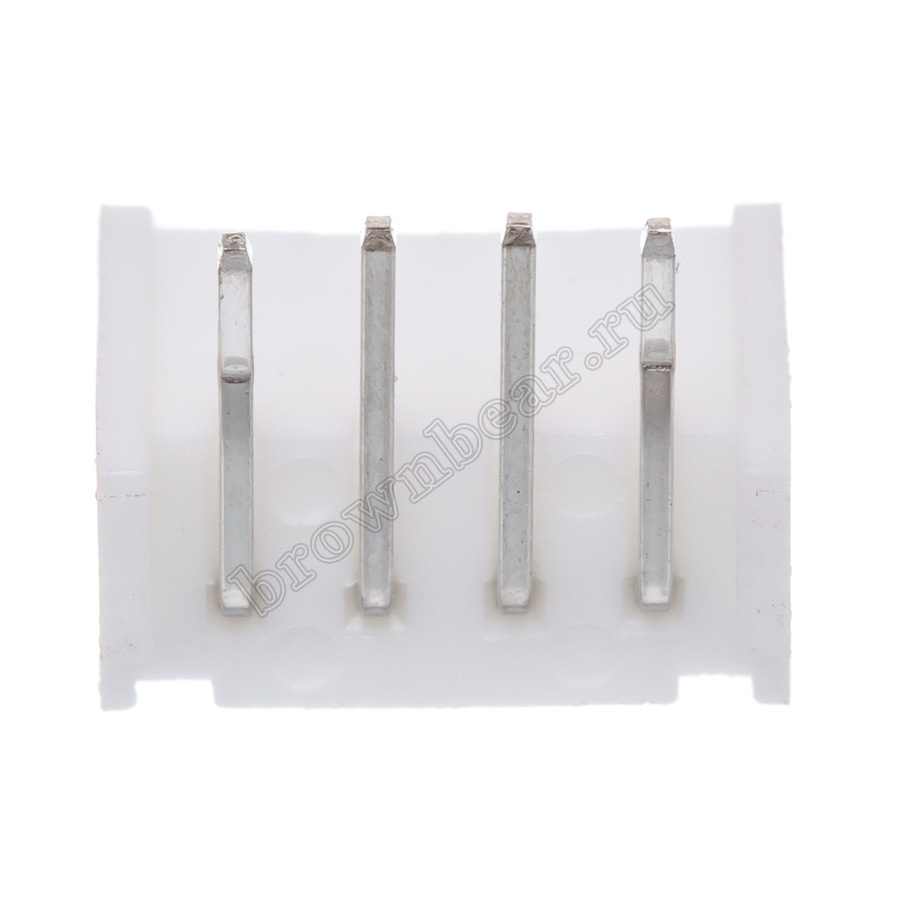

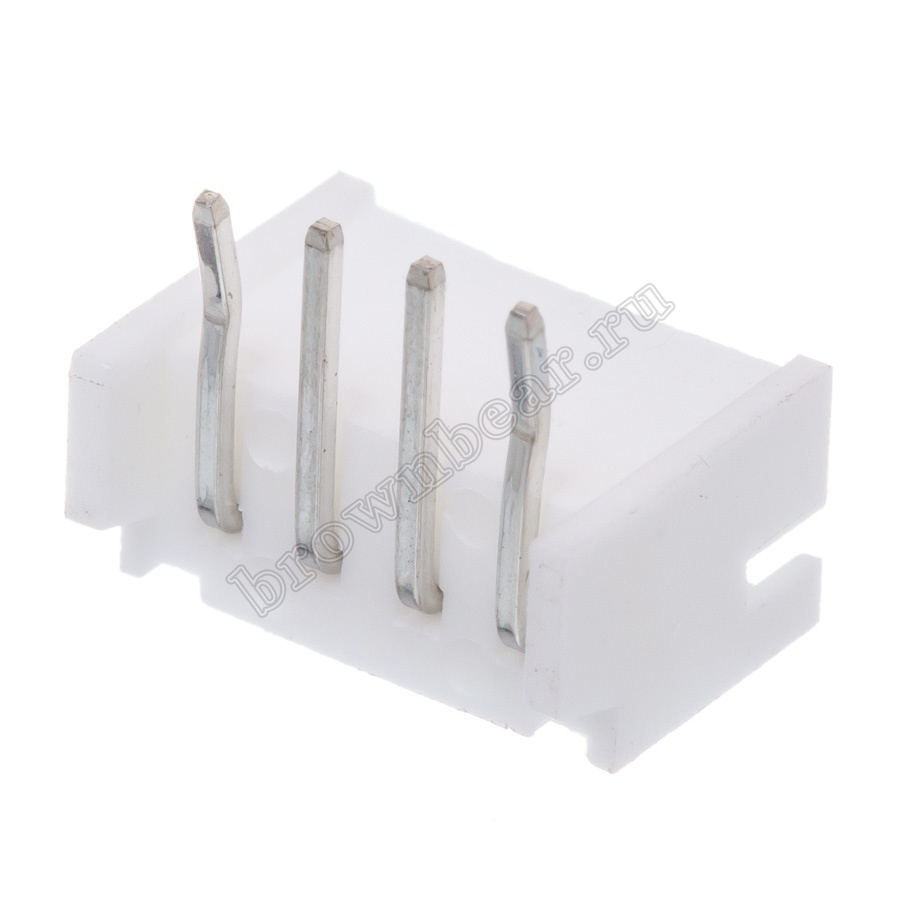

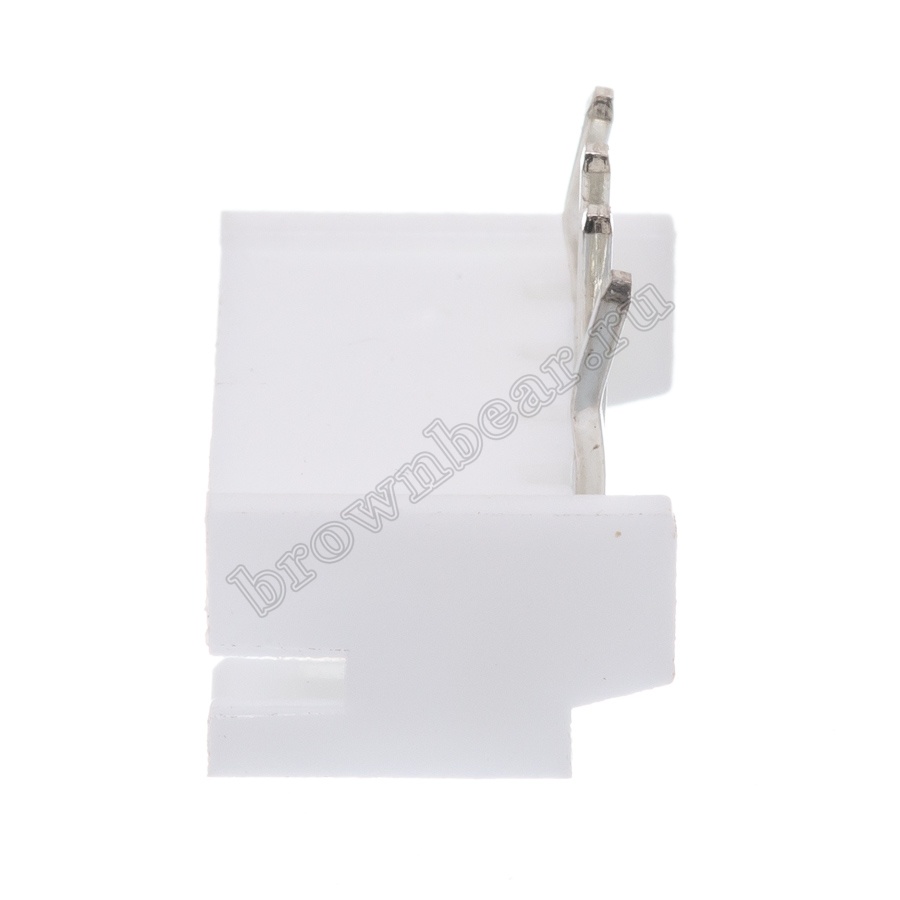

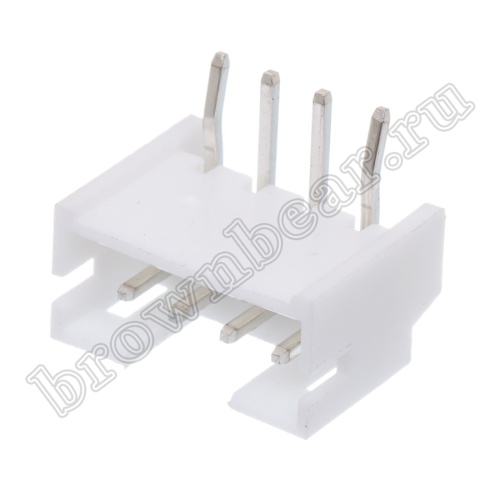

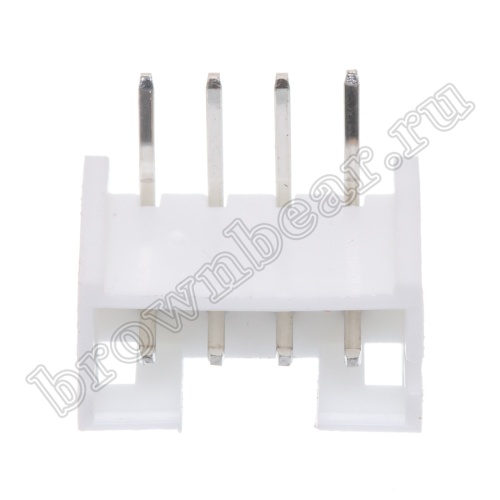

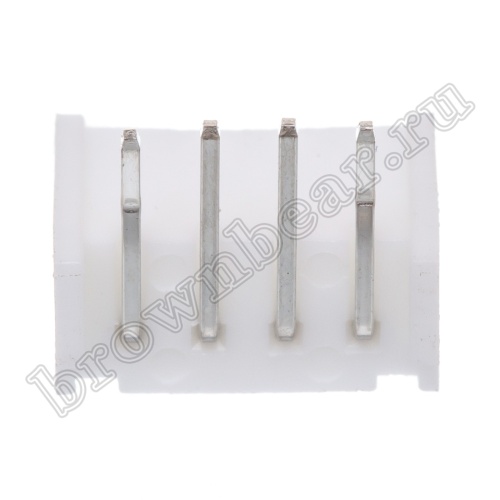

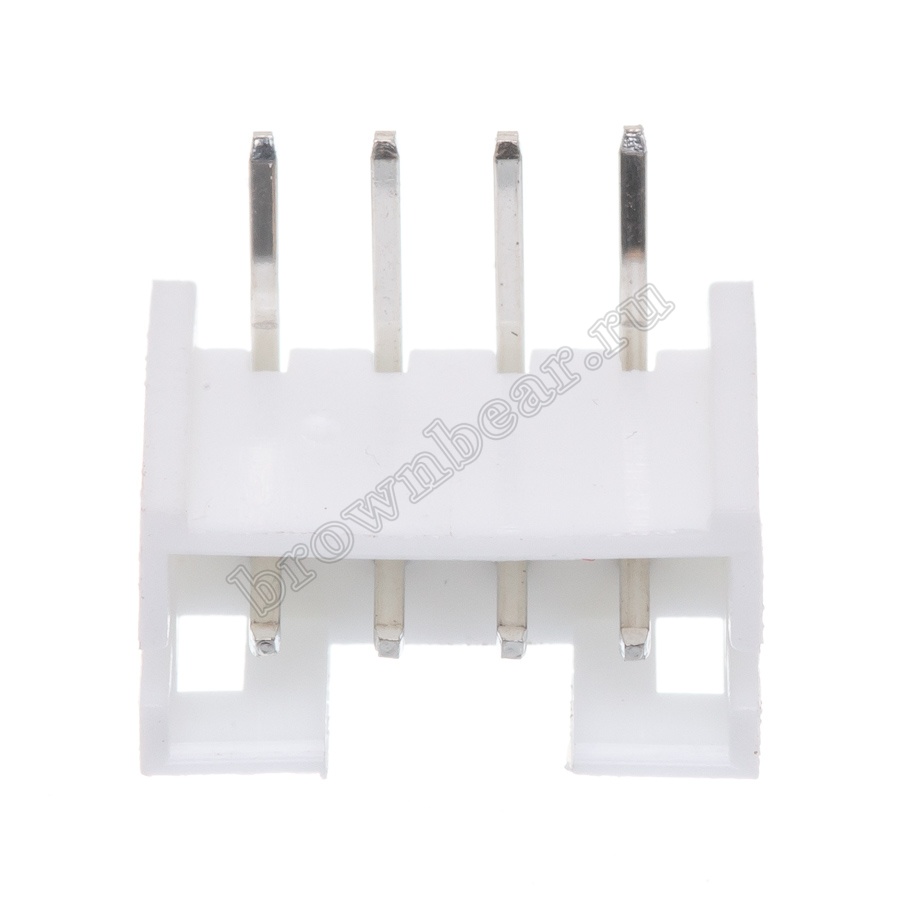

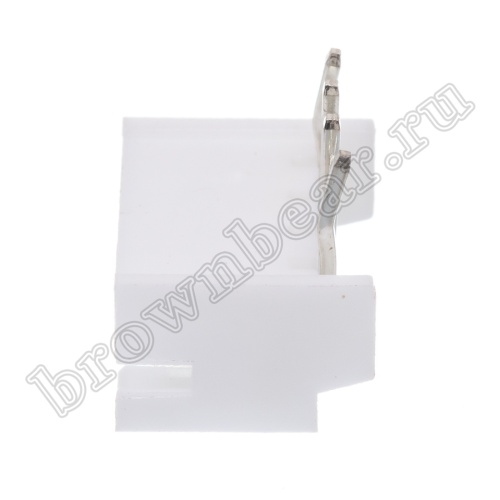

Разъём питания с шагом 2мм, штекер 4 контакта, устанавливается на плату горизонтально.

Описание товара

Разъёмы низковольтного питания с шагом 2мм, количеством контактов от 2 до 16, используются в радиоэлектронной аппаратуре, выдерживают напряжение до 250В и ток до 2А (АС/DC).
Гнездо MU монтируется на кабель, вилка MW устанавливается на плату. Соединение MU и MW между собой происходит с помощью защёлок.
Специальные ключи на корпусах разъёмов обеспечивают правильную полярность и защиту от ошибочного подключения.
Контакты кабельной части монтируются на провод при помощи обжимного инструмента, а затем вставляются в корпус разъёма, фиксация в колодке осуществляется за счет специальных «язычков». Контакты поставляются в комплекте с разъёмами.

Характеристики

Страна Тайвань (Китай)
Артикул товара MW-4MR
Код 119-009
Разъём низковольтное питание
Тип контактов вилка
Установка на плату
Количество контактов 4
Шаг, мм 2
Тип исполнения прямой угол
Способ монтажа пайка
Материал контактов бронза, покрытая оловом
Материал корпуса нейлон 66
Рабочий ток, А 1
Предельное напряжение, В 500 АС в течение 1 мин.
Рабочее напряжение, В 250
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.03
Допустимые температуры от -25 до 80 °C
Вес, кг 0.000253

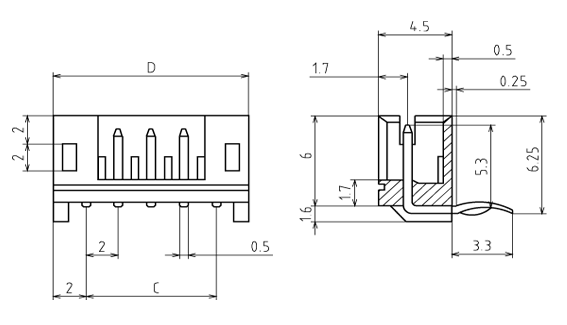

Схема изделия

Размер C,мм D,мм
мм 6.0 10.0
