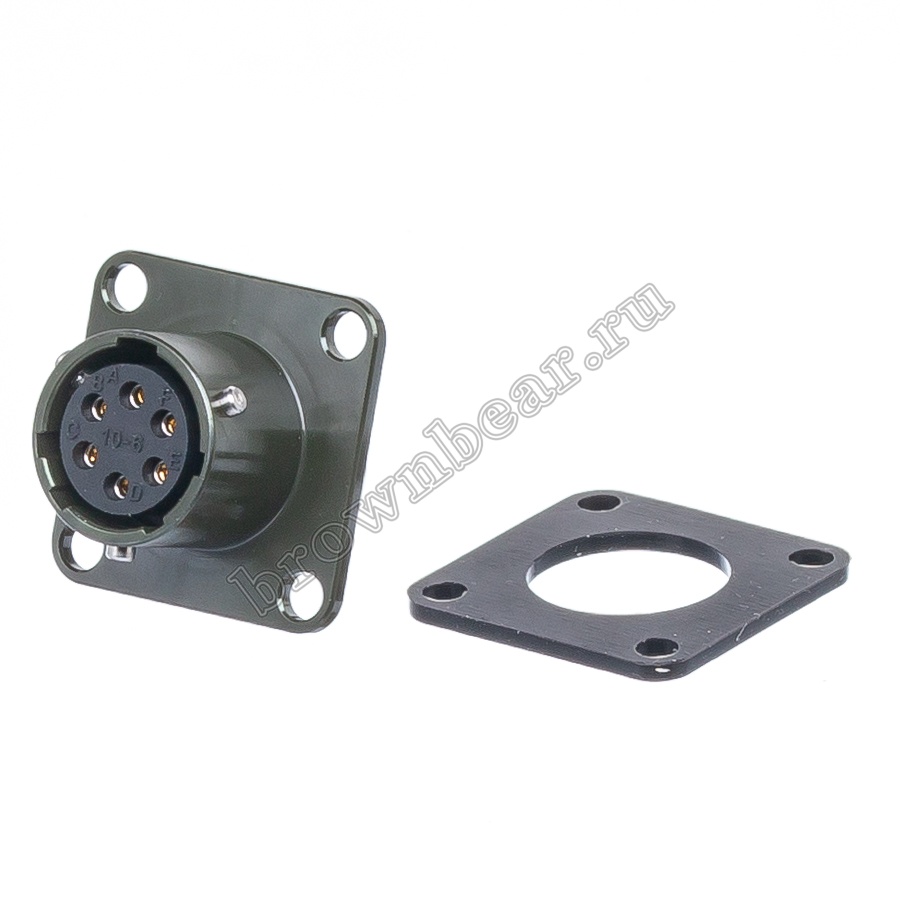

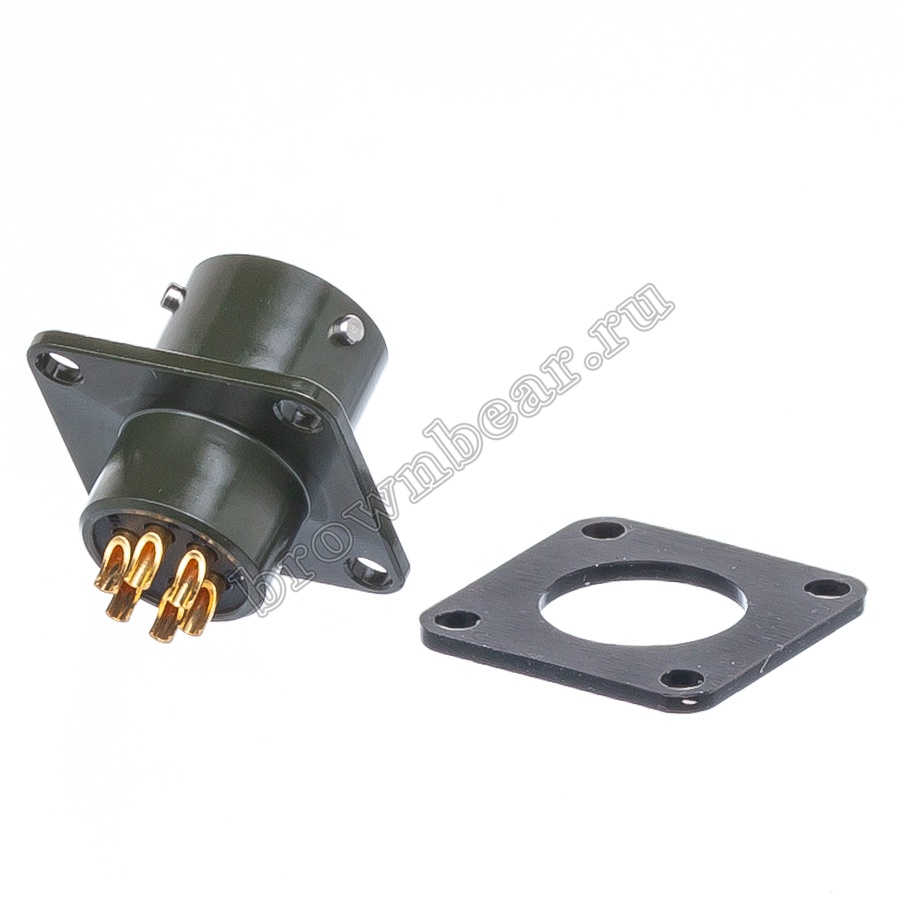

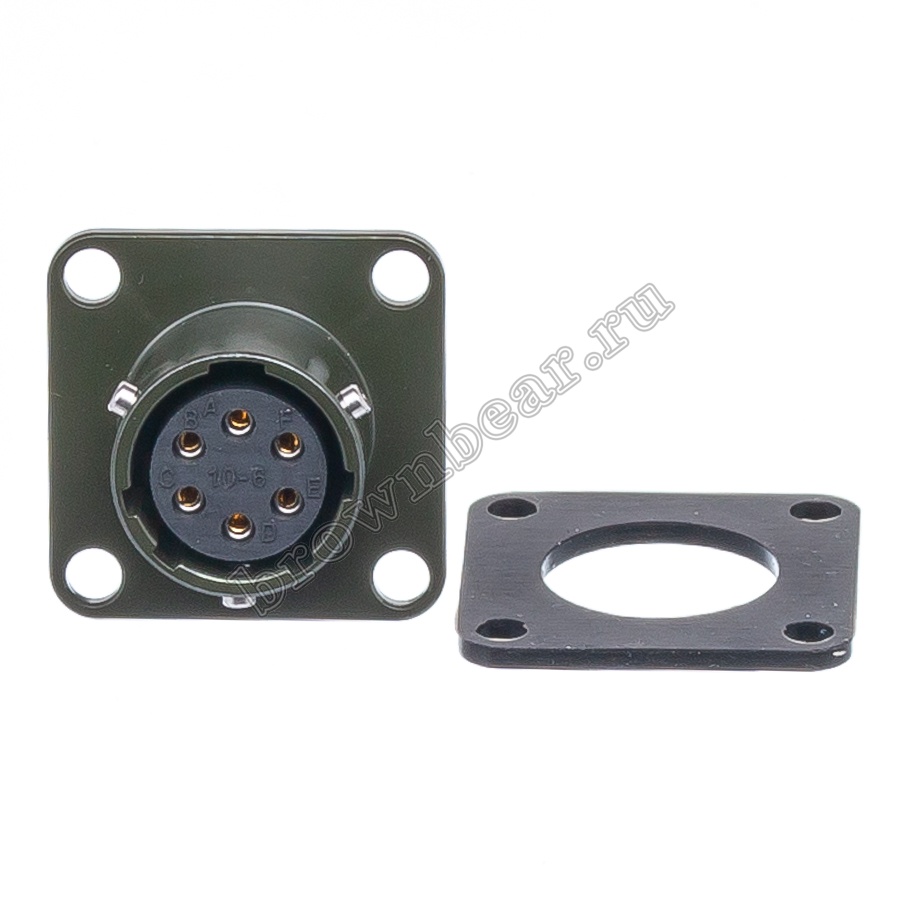

HVMS-3112E-10-6S Разъём промышленный байонет MIL-26482 Series I серии HVMS 6 контактов, гнездо на блок
Характеристики:
Страна
Китай
Артикул товара
HVMS-3112E-10-6S
Код
296-029
Количество контактов
6
Материал контактов
медный сплав, покрытый золотом
Материал корпуса
высокопрочный алюминиевый сплав, покрытый цинком
Материал изолятора
неопрен UL94 V-0

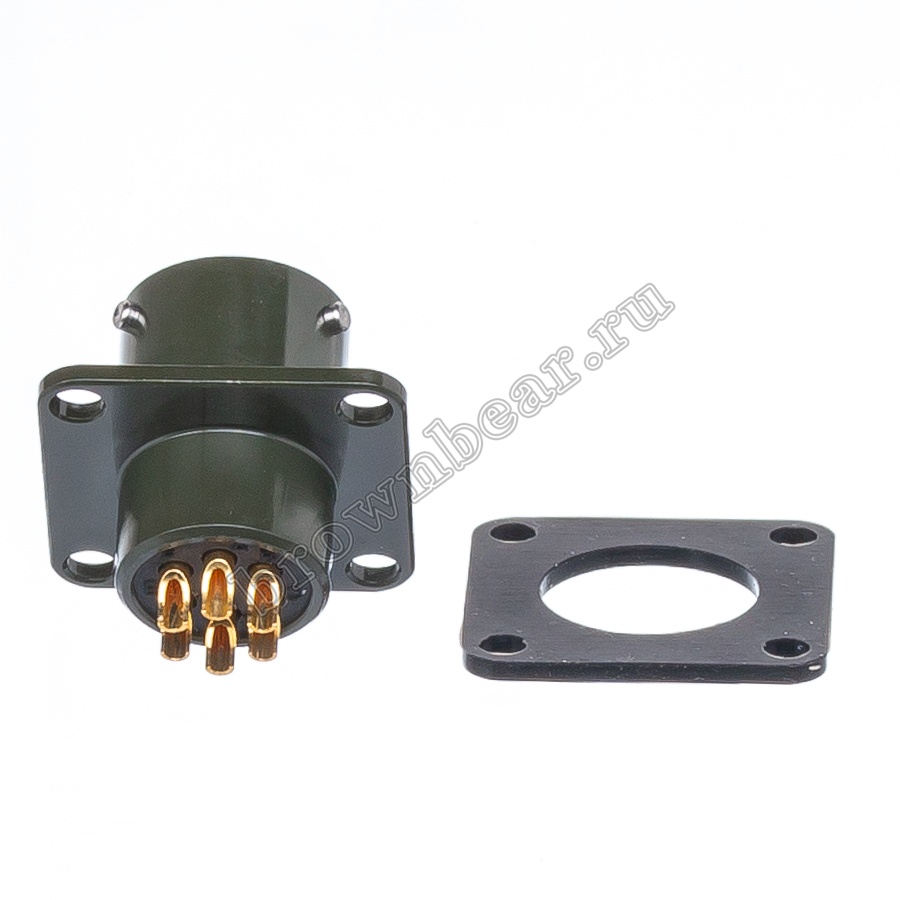

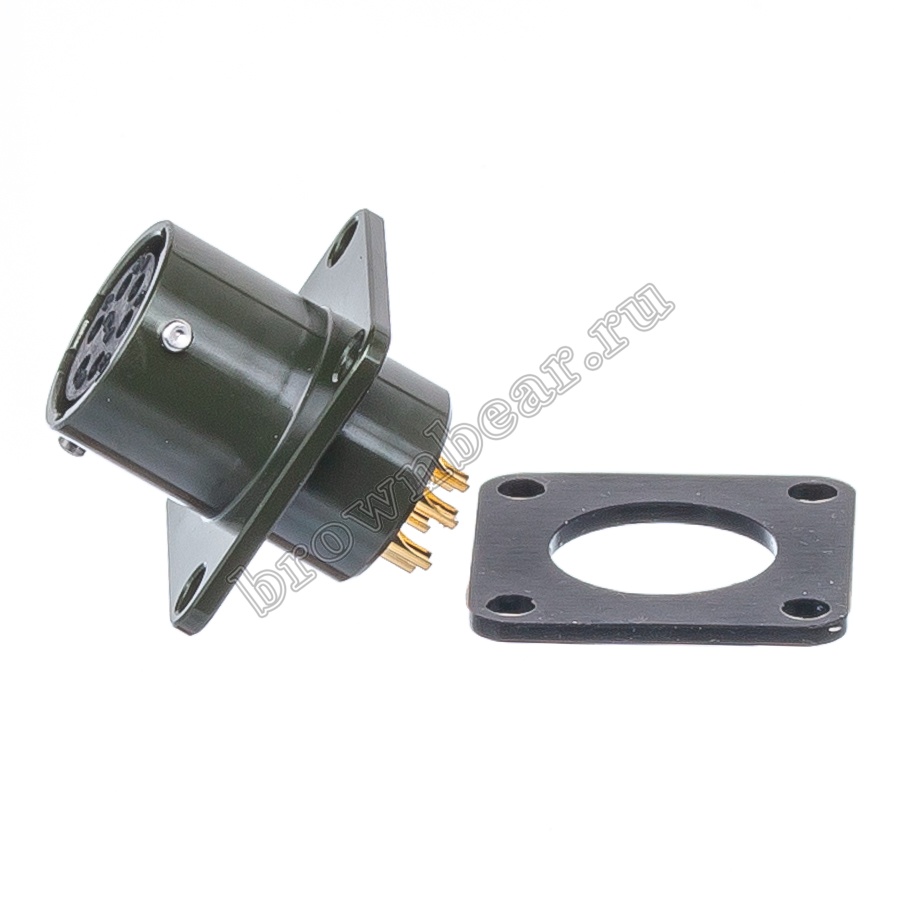

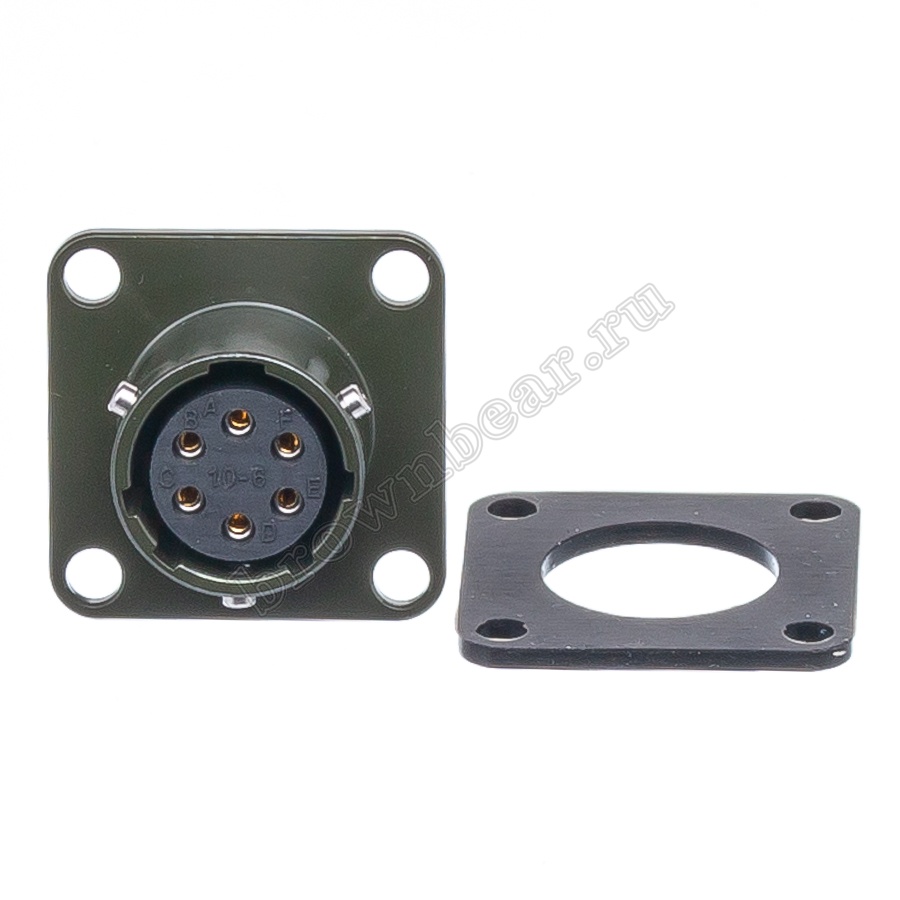

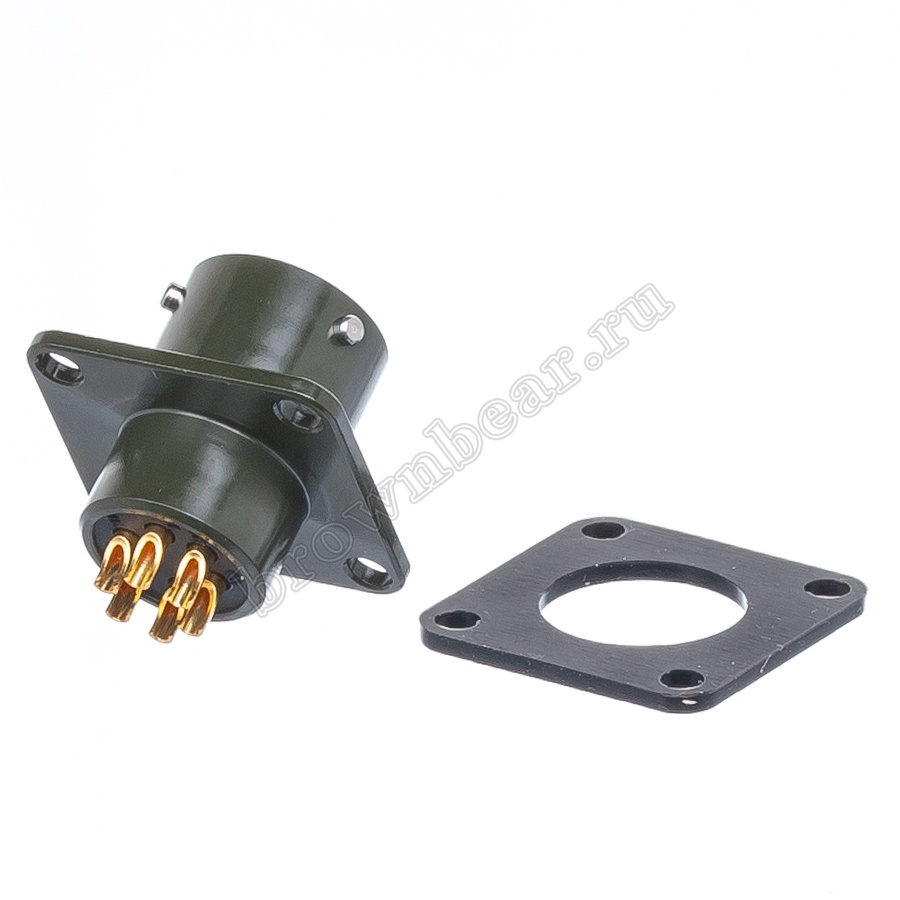

Круглый промышленный байонетный разъём 6 контактов гнездо для монтажа на блок.
Описание товара
Компактные круглые разъёмы серии HVMS с трехточечным байонетным соединением и поляризацией по пяти ключам обеспечивают быстрое и надежное соединение. Разъёмы HVMS разработаны в соответствии с требованиями стандарта MIL-26482 тип I и совместимы со всеми разъёмами MIL-26482, независимо от производителя. Эти байонетные разъёмы используются во всем мире в суровых климатических условиях промышленного применения и доступны в различных размерах, стилях и конфигурациях.
Характеристики
| Страна | Китай |
| Артикул товара | HVMS-3112E-10-6S |
| Код | 296-029 |
| Разъём | HVMS |
| Тип контактов | розетка |
| Установка | на панель/блок |
| Количество контактов | 6 |
| Материал контактов | медный сплав, покрытый золотом |
| Материал корпуса | высокопрочный алюминиевый сплав, покрытый цинком |
| Материал изолятора | неопрен UL94 V-0 |
| Рабочий ток, А | 7.5 |
| Предельное напряжение, В | 1500 АС в течение 1 мин. |
| Рабочее напряжение, В | 600 |
| Сопротивление изолятора (не менее МОм) | 5000 |
| Ресурс | 500 циклов |
| Допустимые температуры | от -55 до 125 °C |
| Герметичность | IP67 |
| Вес, кг | 0.0113 |
| Тип соединения | байонетное |
| Артикулы изделия | HVMS3112E106S |

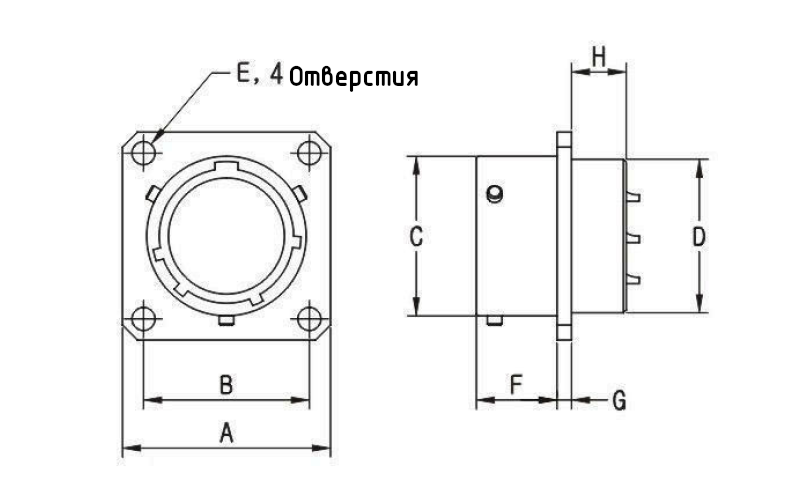

Схема изделия
| Тип разъема | A, мм | B, мм | Ф C, мм | D, мм | E, мм | F, мм | G, мм | H, мм |
| 8 | 21.03 | 15.09 | 12.04 | 11.91 | 3.05 | 10.95 | 1.57 | 8.99 |
| 10 | 24.23 | 18.26 | 15.01 | 15.06 | 3.05 | 10.95 | 1.57 | 8.99 |
| 12 | 26.59 | 20.62 | 19.08 | 18.26 | 3.05 | 10.95 | 1.57 | 8.99 |
| 14 | 28.98 | 23.01 | 22.2 5 | 21.41 | 3.05 | 10.95 | 1.57 | 8.99 |
| 16 | 31.34 | 24.61 | 25.43 | 24.61 | 3.05 | 10.95 | 1.57 | 8.99 |
| 18 | 33.73 | 26.97 | 28.60 | 27.76 | 3.05 | 10.95 | 1.57 | 8.99 |
| 20 | 36.91 | 29.36 | 31.78 | 30.96 | 3.05 | 14.12 | 2.39 | 10.59 |
| 22 | 40.08 | 31.75 | 34.95 | 34.11 | 3.05 | 14.12 | 2.39 | 10.59 |
Файлы
Схема изделия, 94.08 КБ
Размер контактов и ток.pdf
Файлы, 76.22 КБ
