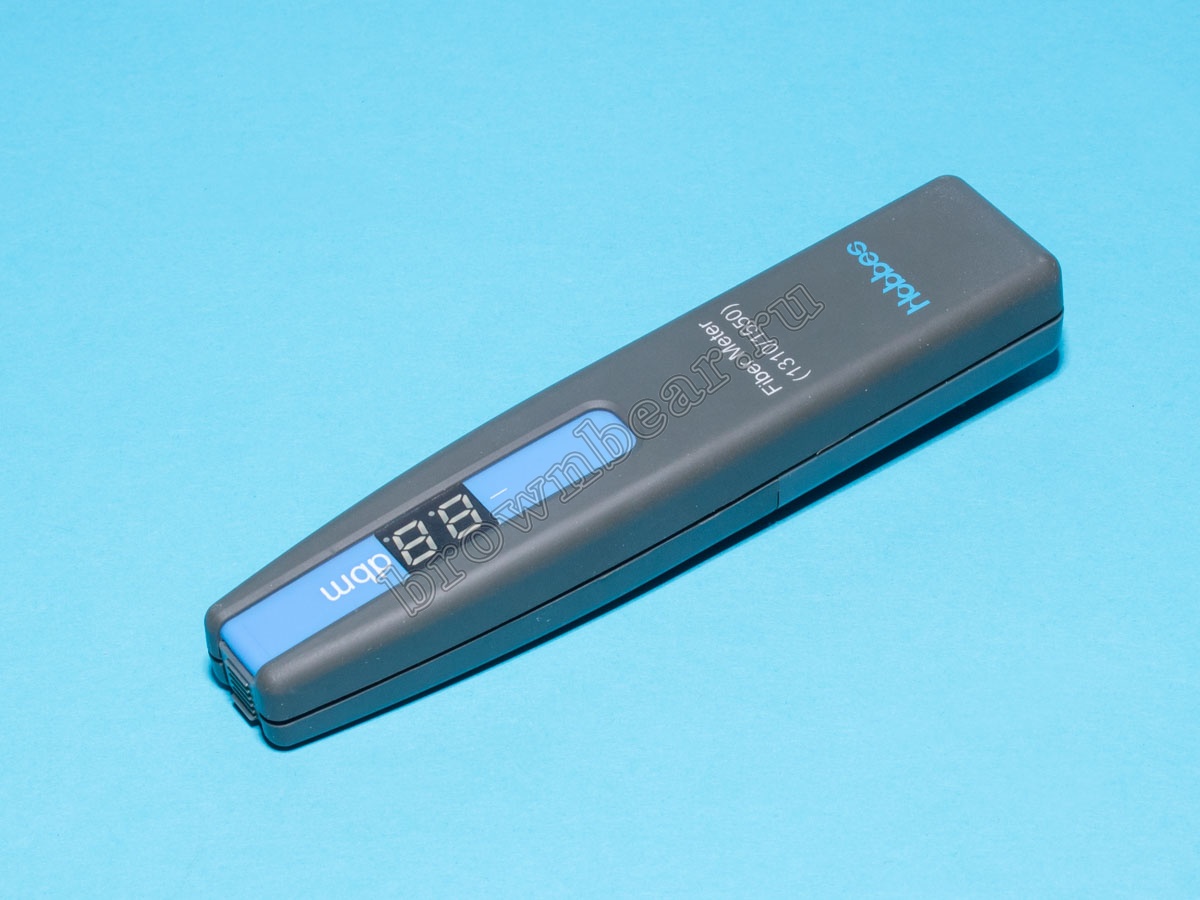

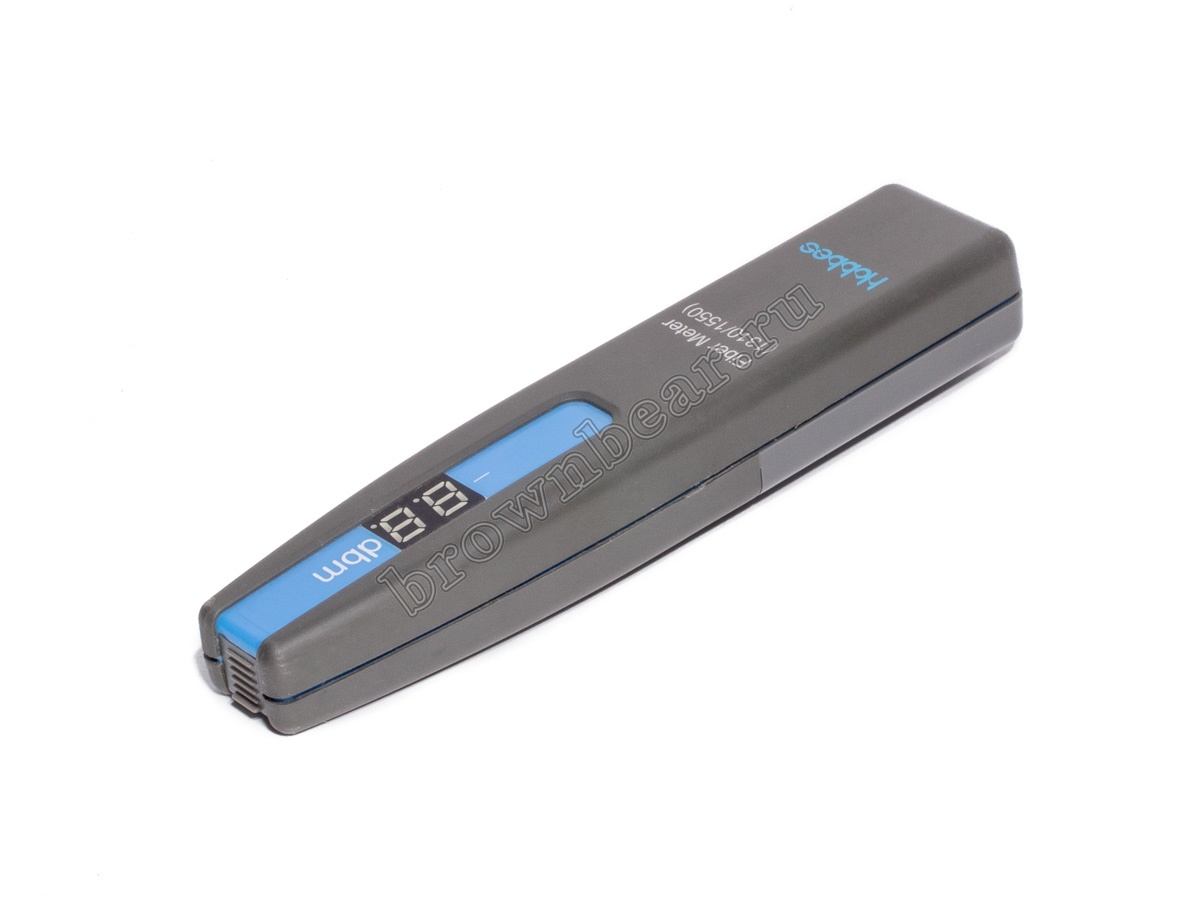

257136 Тестер инфракрасный для одномодового оптического кабеля

Infrared Fiber Tester Pro
Инфракрасный оптический тестер предназначен для контроля мощности выходного сигнала оптического оборудования.
Универсальный коннектор может быть использован с основными оптическими интерфейсами ST/SC/FC/FDDA

• Модель № 257136

• Длина волны: 1310nm/1550nm

• Диапазон мощностей: -30dBm..-6dBm

• Дисплей : 2х символьный LED

• Температура хранения: 0C-70C

• Рабочая температура: 0C-50C

• Оптический коннектор: Универсальный

• Питание: 2хAAA 1,5в

Инструкция пользователя:


1)Устройство питается от двух батарей 1,5в ААА

2)Сдвиньте пылезащитный колпачок и совместите оконцованный оптический кабель с разъемом прибора

3)Передвиньте переключатель длины волны на положение 850нм или 1300нм (для модели 257135) или 1310/1550нм (для модели 257136)

4)Символ «Lo» будет отображаться, когда величина принимаемой мощности ниже уровня -30dbm , «Hi» — отображается, когда величина принимаемой мощности выше — уровня 15 dbm

5)Для определения величины потерь в оптическом кабеле — не обходимо иметь стабилизированный источник. Например — выходная мощность -26dbm — измеренная после оптического кабеля и — 20dbm мощность, измеренная напрямую от источника, -20dbm-(-26dmb)=6dbm потерь в кабеле.

6)Когда на индикаторе отображено «- -» это означает, что батарея разряжена и нуждается в скорейшей замене.

7)Не прикасайтесь к оптическим поверхностям — во избежание их загрязнения.

8)Храните тестер всегда с надетым защитным колпачком.

9)Очищайте оптическое волокно перед измерениями в целях получения точных результатов и продления срок службы.
