HOBBES
Характеристики:
Страна
Тайвань (Китай)
Артикул товара
256800/LF
Код
195-060

Описание товара

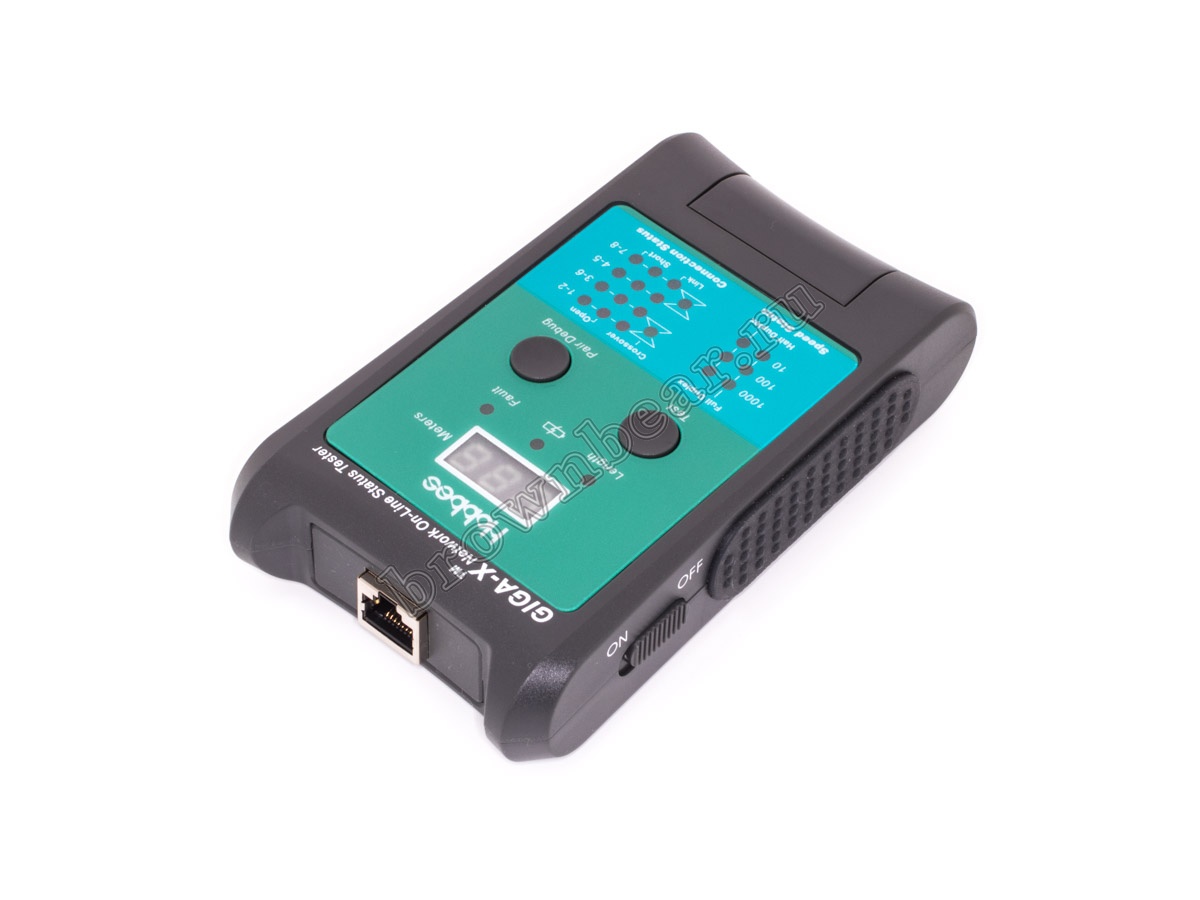

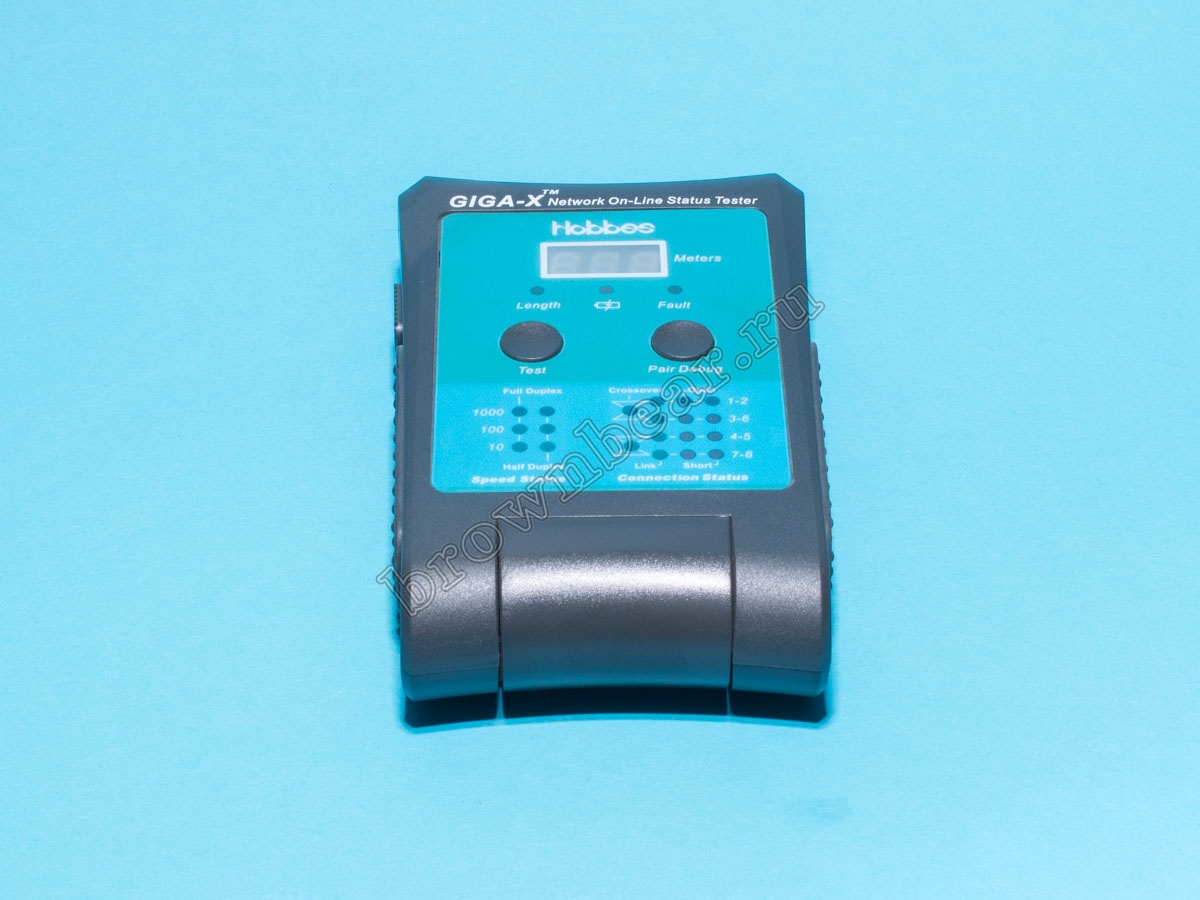

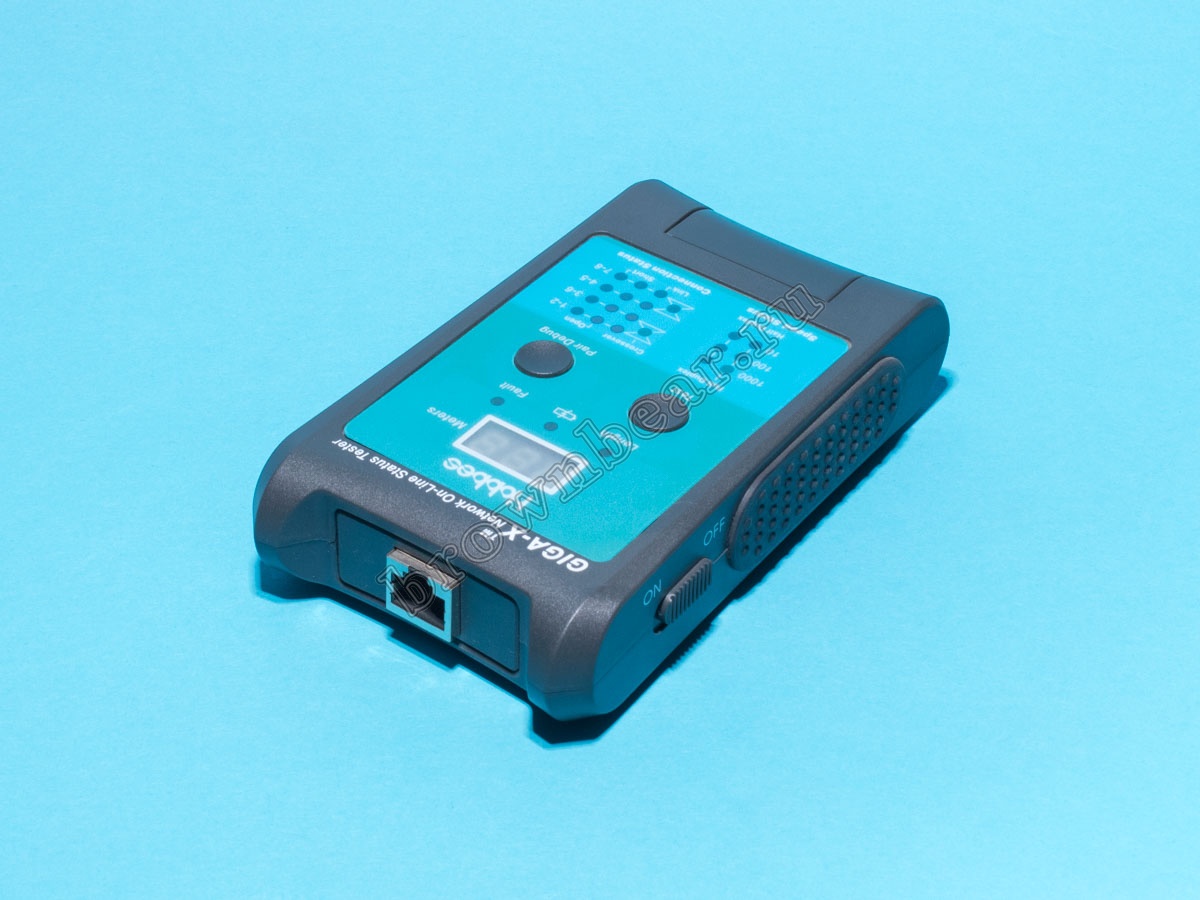

IGA-X сетевой online тестер
Экономичное и многофункциональное устройство. Помогает администраторам и инсталляторам осуществлять разметку 10/100/1000 BASE-T сетевого окружения позволяя обнаруживать идентифицировать сетевые порты и попарно измерять длину кабельных линий в соответствии с существующими IEEE стандартами.


Характеристики:

Модель № 256800
Диапазон измеряемых длин: до 150м (off-line) 110м(on-line)
Рабочая температура: 0С-50С
Температура хранения: -10C-50C
Влажность : 10-90%
Размеры: 82?138 ? 32mm
Питание: 4хAAA алкалиновая батарея



Инструкция пользователя:

1. Переключатель ВклВыкл расположен на боковой поверхности прибора

2. При каждом включении прибор в течении 3сек проводит авто тестирование которое сопровождается миганием всех светодиодов

3. Вставьте оконцованный вилкой RJ-45 кабель, в соответствующую розетку прибора не обращая внимания подключен кабель к коммутатору или сетевой карте

4. Нажмите кнопку “test” один раз. Индикаторы “Length” и “Fault Location” будут последовательно мигать. В течении примерно 5 секунд прибор будет автоматически получать информацию от любого подключенного к нему сетевого устройства.

5. При тестировании возможны следующие ситуации:

Кабель подключен к активному сетевому устройству:

• Индикация скорости “Speed Status” (10/100/1000 и Full/half duplex) будет отображена согласно скорости обмена устройства

• Индикация состояния линка “Link Status” будет отображена в зависимости от того, какие пары задействованы (1-2 & 3-6 для 10/100 устройств и 1-2/3-6/4-5/7-8 для Giga устройств )

• Когда тестируется устройство 10/100: если короткое замыкание или обрыв имеют место быть на парах 4-5/7-8 или выводах 1и2 кабеля – индикатор “Shorted” зажжется что вызвано наличием внутренних согласующих катушек прибора. Однократным нажатием “Pair Debug” будет измерено расстояние до сбойного участка.

• Если сбоев обнаружено не было, то будет измерена общая средняя длинна кабеля. “Pair Debug” в этом случае работать не будет

• В том случае если индикатор “Crossover” мигает - это означает что тестируемый порт устройства может автоматически переключается из режима передачи TX в режим приема RX

Кабель не подключен ни к одному сетевому устройству:

• Индикаторы “Speed Status” & “Link Status” не будут показывать результата.

• Индикатор “Open” на парах 1-2/3-6/4-5/7-8 будет гореть.

• Если выводы кабеля будут закорочены, то это будет отображено.

• При однократном нажатии на “Pair Debug” будет измерена длинна каждой пары последовательно и определен статус (short/open)

Кабель подключен к сетевому устройству перекрестным кабелем.

• Индикатор “Crossover” будет гореть на парах 1-2/3-6(на 10/100) или 1-23-6 и 4-5/7-8 (Giga)

• Если на индикаторе отображено “CON” это означает что длинна кабеля не может быть определена или то что прибор подключен к порту работающем в 10 Base-T Half-duplex

Характеристики

Производитель HOBBES
Страна Тайвань (Китай)
Артикул товара 256800/LF
Код 195-060
Вес, кг 0.2724
