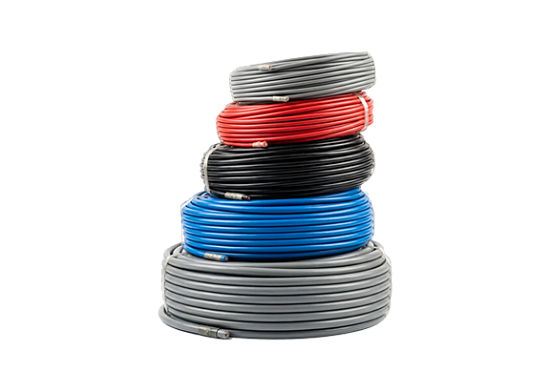

Сигнальный кабель: виды и назначение

Основные правила прокладки сигнального кабеля UL2464:

• Минимальный радиус изгиба — не менее 5–10 диаметров кабеля (для UL2464 рекомендуется 10×D). Резкие перегибы могут повредить внутренние жилы или экран.
• Избегайте соседства с силовыми кабелями — прокладывайте сигнальный кабель на расстоянии не менее 15–30 см от силовых линий (220В, 380В) во избежание наводок.
• Пересечение под прямым углом — если пересечение с силовым кабелем неизбежно, пересекайте его под углом 90°.
• Заземление экрана — экран должен быть заземлён только с одной стороны (обычно со стороны приёмника или контроллера), чтобы избежать образования «земляных петель».
• Фиксация кабеля — используйте кабельные стяжки (хомуты) с умеренным усилием, не пережимая оболочку. Не допускайте провисания.
• Защита от механических повреждений — при прокладке в кабельных каналах убедитесь, что нет острых кромок, используйте защитные втулки.

Пошаговая проверка целостности:

1. Визуальный осмотр — проверьте оболочку на наличие порезов, перегибов, пережатий стяжками.
2. Прозвонка мультиметром — проверьте отсутствие обрыва (каждая жила должна «звониться» от начала до конца) и отсутствие короткого замыкания между соседними жилами.
3. Проверка экрана — мультиметром проверьте целостность экрана (оплётки) от начала до конца кабеля.
4. Проверка сопротивления изоляции — при помощи мегаомметра (500В) проверьте сопротивление изоляции между жилами и между жилой и экраном. Норма — не менее 10–20 МОм.
5. Функциональная проверка — после подключения к оборудованию проверьте фактическую передачу данных или сигнала.

Технические характеристики UL2464:

• Диапазон рабочих температур: обычно от -20°C до +80°C (зависит от производителя).
• Предельное напряжение: 300 В (стандарт UL2464).
• Среда эксплуатации: сухие или влажные помещения, кабельные каналы, аппаратные шкафы, станки, промышленное оборудование.
• Не рекомендуется — для постоянной эксплуатации под прямыми солнечными лучами (без защиты от УФ), в агрессивных химических средах, в местах с постоянной вибрацией без дополнительной фиксации.

5 ошибок при монтаже:

• Слишком сильное затягивание кабельных стяжек — пережимает оболочку и жилы, ухудшает характеристики.
• Заземление экрана с двух сторон — создаёт «земляную петлю» и наводки, ухудшает помехозащиту.
• Прокладка рядом с силовыми кабелями — мощные электромагнитные помехи искажают сигнал.
• Зачистка оболочки — можно подрезать изоляцию жил или повредить экран.
• Неправильная распайка («перепутанные» жилы) — приводит к неработоспособности интерфейса (RS-232, RS-485).

Стандартный UL2464 не предназначен для уличной прокладки. Его оболочка из ПВХ не обладает устойчивостью к УФ-излучению и не рассчитана на перепады температур, влажность и механические воздействия вне помещений.

Для улицы нужны специальные кабели:

• С чёрной УФ-стойкой оболочкой (например, кабель для наружной прокладки)
• С защитой от грызунов (броня, стальная оплётка)
• С влагозащищённым наполнителем (например, гель или гидрофобная нить)

Для защиты кабеля от УФ-излучения, можно использовать уличные кабель-каналы, гофрированные трубы, металлорукава.

Нет, кабель не продается в нарезку, сигнальный кабель UL2464 продается только бухтами по 50 метров.

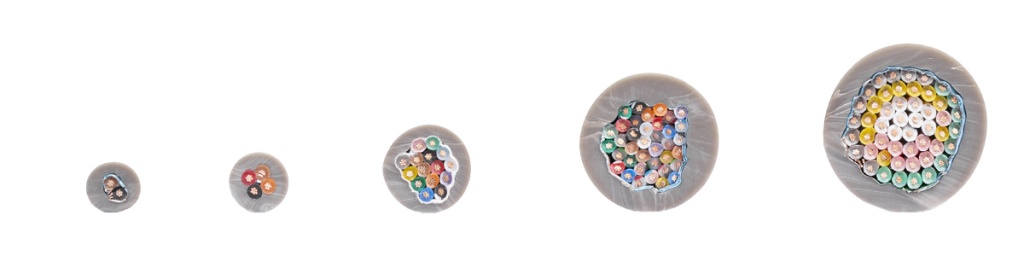

UL2464 — многожильный сигнальный кабель с сечением жил обычно 0.14–0.25 мм² (24–26 AWG). Подходят следующие типы разъёмов:

• DB9 (D-Sub 9) — для RS-232, COM-портов, последовательных интерфейсов
• DB15, DB25, DB37 — для многоканальных интерфейсов, промышленных контроллеров
• Клеммные колодки и винтовые зажимы — для подключения к контроллерам, ПЛК
• Разъёмы IDC (на шлейф) — если используется плоская часть кабеля
• Обжимные контакты (pin-клеммы) — для вставки в многоштырьковые разъёмы (Micro-Fit, Mini-Fit и т.д.)

Рекомендуем подбирать разъёмы под конкретный интерфейс и тип сигнала. В нашем каталоге представлены разъёмы и соединители для любых задач.

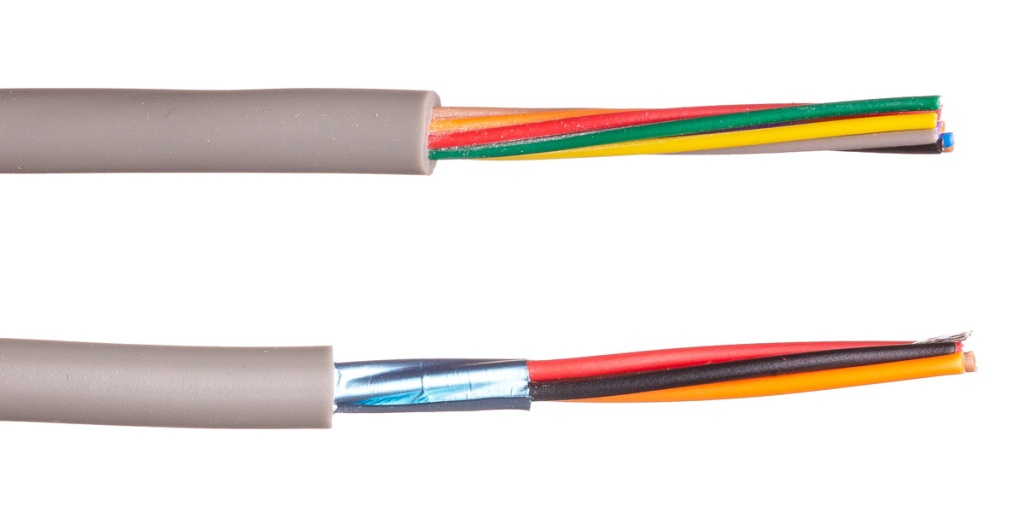

Экранированный кабель (CCCU, UL2464 с общим экраном):

• Защита от электромагнитных помех — экран из оплётки или фольги отражает внешние наводки (от двигателей, частотников, силовых кабелей).
• Требует правильного заземления — заземляется только с одной стороны.
• Выше цена — по сравнению с неэкранированным.
• Рекомендуется — для промышленных помещений, рядом с оборудованием, для RS-485, для длинных линий.

Неэкранированный кабель (CCC, UL2464 без экрана):

• Дешевле — подходит для «чистых» электромагнитных сред (офисы, бытовые помещения).
• Не требует заземления — проще в монтаже.
• Менее защищён — может ловить помехи рядом с силовыми линиями.

Как различить визуально: экранированный кабель имеет фольгу под внешней оболочкой, часто — дренажный провод лужёный для удобной пайки/заземления экрана.

Да, кабель UL2464 отлично подходит для RS-232 и RS-485. Но есть важные нюансы:

• Для RS-232 — подойдёт неэкранированный (CCC) и экранированный (CCCU) вариант. Рекомендуемая длина — до 15 метров (спецификация), хотя практические пределы — до 30–50 м на низких скоростях.
• Для RS-485 — настоятельно рекомендуется экранированный кабель (CCC). RS-485 — дифференциальная линия, чувствительна к синфазным помехам. Экранирование и правильная витая пара (если есть) критически важны на длинных линиях
• Требования к распайке RS-485 — используйте одну экранированную витую пару (если кабель имеет внутри скрученные пары). Эффективность снижается, если сигнальные провода не скручены.

Совет: для ответственных промышленных систем управления всегда выбирайте экранированный кабель UL2464 с общим экраном и соблюдайте правила заземления экрана с одной стороны.
