Разъемы D‑SUB (D‑Subminiature) — эталон надёжности в мире электроники. Десятилетия они остаются стандартом для промышленных контроллеров, измерительных приборов, систем связи и компьютерной техники. Их секрет — в продуманной конструкции: прочный металлический экран защищает от помех, а D‑образная форма исключает неправильное подключение. В этом руководстве мы детально разберем все типы разъемов D‑SUB, способы монтажа, поможем выбрать правильный кабель и корпус, а также ответим на самые частые вопросы.
Что такое D‑SUB и как их маркируют?
Конструкция любого разъема D‑SUB включает две основные части: изолятор (контактную колодку) со штыревыми или гнездовыми контактами и металлический кожух D‑образной формы. Буква «D» в названии означает именно эту форму (D‑образный), а «SUB» — «subminiature», что указывает на меньший размер, ведь когда они появились (в 1952 году) в то время считались настоящим прорывом, поскольку были самыми миниатюрными по сравнению с другими распространёнными тогда разъемами, такими как Octal, Cinch-Jones или башенные клеммные колодки.

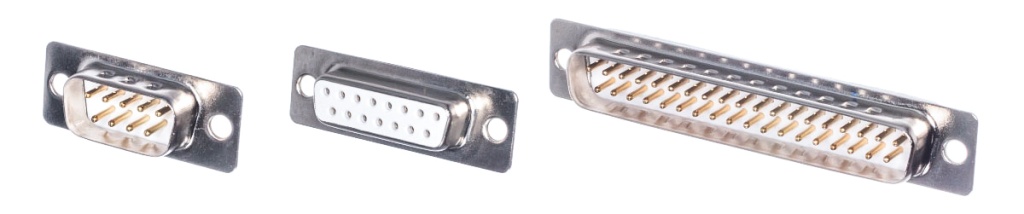

Маркировка разъема напрямую зависит от количества контактов и их расположения:
| Маркировка | Количество контактов | Расположение | Типичное применение |
|---|---|---|---|
| DB9 | 9 | 2 ряда | COM‑порт (RS‑232), интерфейсы приборов |
| DB15 | 15 | 2 ряда | VGA, Gameport (MIDI/джойстик) |
| DHS15(HD) | 15 | 3 ряда (High Density) | VGA, Sun, некоторые промышленные интерфейсы |
| DB25 | 25 | 2 ряда | Параллельный LPT‑порт, SCSI‑1, MIDI |
| DHS26(HD) | 26 | 3 ряда | Некоторые модели промышленных контроллеров |
| DB37 | 37 | 2 ряда | Промышленные контроллеры, измерительное оборудование |
| DHS44(HD) | 44 | 3 ряда | SCSI‑2, промышленные интерфейсы |
| DB50 | 50 | 2 ряда | SCSI‑1, старые промышленные шины |
| DHS62(HD) | 62 | 3 ряда |
Промышленная автоматизация |
| DHS78(HD) | 78 | 4 ряда | Промышленная автоматизация |
Буквы «HD» в маркировке означают «High Density» — повышенная плотность, контакты расположены в три или четыре ряда.
Важно: буква «M» (Male) в конце артикула обычно обозначает вилку (папа), также может указана, буква «P» (Plug), а «F» (Female) — розетку (мама) или «S» (Socket). Например, DB-9M или DB-9P — это вилка, DB-9F или DB-9S — розетка.
Какой кабель использовать для монтажа D‑SUB?
Выбор кабеля — важнейший этап, обеспечивающий долговечность и помехозащищённость соединения. Тип кабеля зависит от способа монтажа разъема.
Для разъемов под пайку (серии DB, DHS)
Подходят любые многожильные экранированные и неэкранированные кабели, у которых сечение жил позволяет припаять их к контактам разъема. Например: кабель сигнальный коммуникационный с сечением жил 0,081 – 0,205 мм² (28-24AWG).
Важно: для пайки используйте гибкий многожильный кабель. Не рекомендуем использовать одножильный (например, телефонный «лапша») — он жесткий и быстро сломается у места пайки.

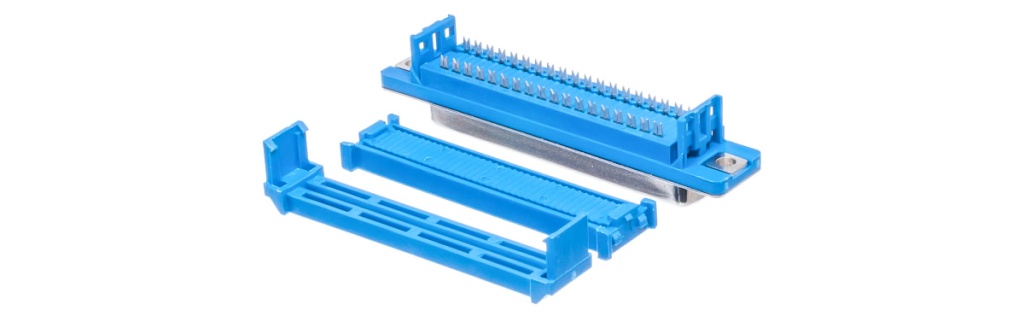

Для разъемов наколки на шлейф (IDC) (серии DI)
Эти разъемы предназначены исключительно для плоского кабеля (шлейфа) с расстоянием между жилами 1,27 мм (0.05 дюйма) — стандарт для IDC. Шлейф может быть гибким или цветным, что удобно для идентификации. Плоский кабель (шлейф) представлен в нашем каталоге.

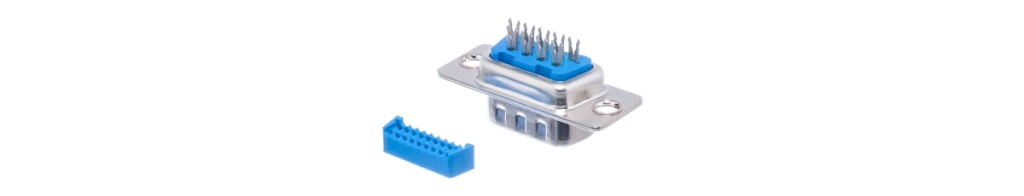

Для разъемов быстрого монтажа «Ласточкин хвост» (серии DBI)
Также рассчитаны на многожильный кабель. Этот метод удобен для быстрого прототипирования или ремонта в полевых условиях, когда нет специального инструмента.

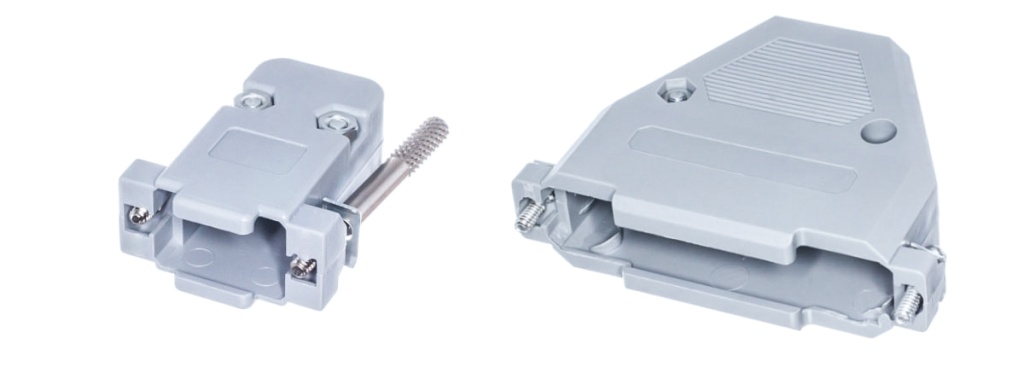

Таблица соответствия корпусов и кабельных разъемов D‑SUB
| Тип корпуса | Тип разъема | Примечание |
|---|---|---|
| DP-9, DN-9, DPT-9, DNT-9, DF-9 | DB-9 и DHS-15 |
DP, DN - короткие винты DPT, DNT - удлиненные винты DF - вывод кабеля под шлейф |
| DP-15, DN-15, DPT-15, DF-9 |
DB-15 и DHS-26 |
DP, DN - короткие винты DPT - удлиненные винты DF - вывод кабеля под шлейф |
| DP-25, DN-25, DPT-25, DF-25 | DB-25 и DHS-44 |
DP, DN - короткие винты DPT - удлиненные винты DF - вывод кабеля под шлейф |
| DP-37, DN-35, DPT-37 | DB-37 и DHS-62 |
DP, DN - короткие винты DPT - удлиненные винты |
| DP-50, DPT-50, DNT-50 | DB-50 и DHS-78 |
DP - короткие винты DPT, DNT - удлиненные винты |
* Корпуса DN и DNT - металлизированный пластик, к разъемам для шлейфа DI корпуса не предусмотрены.
Способы монтажа на кабель и на плату
Разъемы D‑SUB могут монтироваться либо непосредственно на печатную плату (для стационарной аппаратуры), либо на кабель (для создания соединительных шнуров и подключения внешних устройств).
Кабельные разъемы D‑SUB (серии DB, DHS, DI, DBI)
- Под пайку (DB, DHS): классика. Контакты разъема имеют выступы под пайку. Плюсы: максимальная надёжность соединения, не требует специального инструмента (только паяльник). Минусы: требует аккуратности и времени.
- Для наколки на шлейф (IDC, DI): контакты разъема прокалывают изоляцию шлейфа. Плюсы: сверхбыстрый монтаж, не требует зачистки. Минусы: более высокая цена.
Разъемы на плату

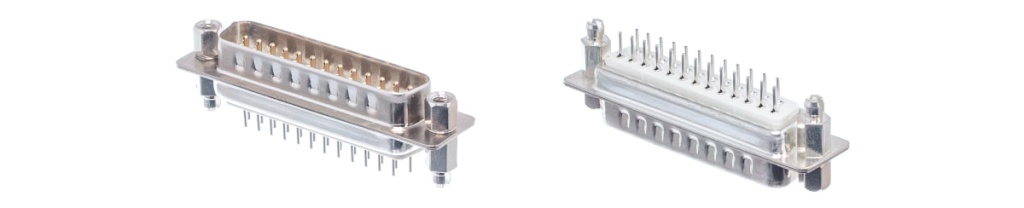

- Вертикальные (DBB, DHB, DBS): для сквозного монтажа, разъем расположен перпендикулярно плате.

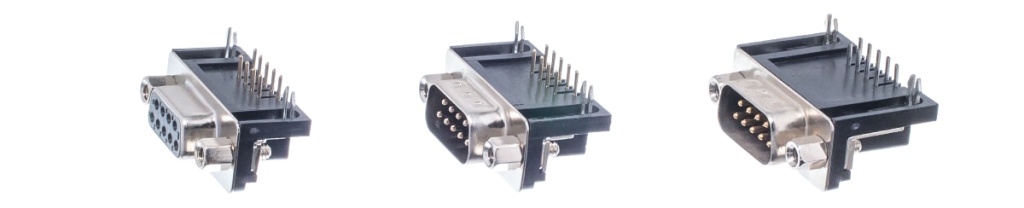

- Горизонтальные (DRB, DHR): угловые, экономят место над платой. Выпускаются с тремя размерами посадочного места (расстояние от края разъема до выводов): А=7,2 мм, В=9,4 мм и С=13,8 мм.

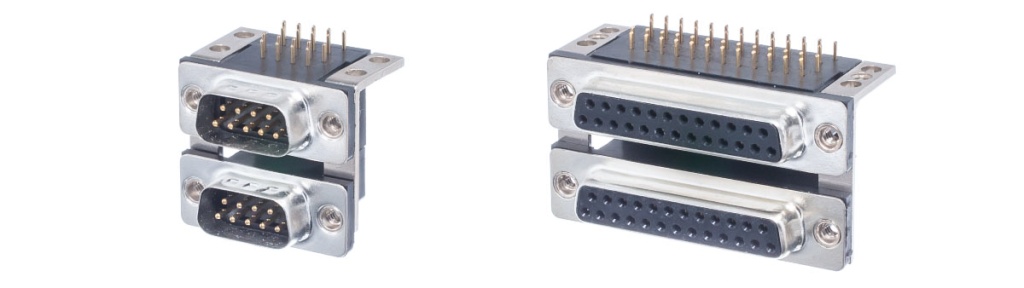

- Комбинированные (DRN): два разъема в одном корпусе (например, 9/9 или 25/25). Экономят место на плате.
Часто задаваемые вопросы (FAQ) о разъемах D-SUB
В чем разница между вилкой DB-9M, Male и розеткой DB-9F, Female?
Вилка (Male) имеет штыревые контакты и обычно устанавливается на кабель. Розетка (Female) имеет гнездовые контакты и чаще монтируется на панель или плату устройства. Это сделано для безопасности и стандартизации.

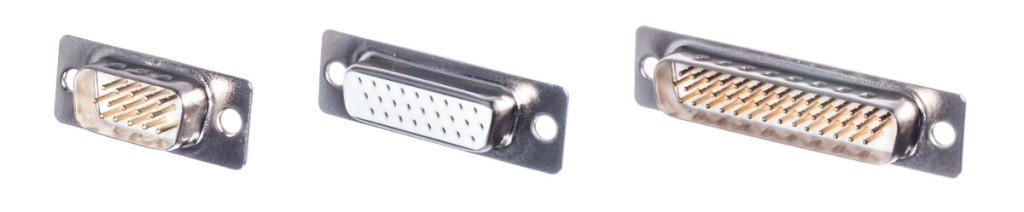

Какие преимущества у разъемов высокой плотности DHS (High Density, HD)?
Главное преимущество разъемов высокой плотности DHS (HD) — это максимальная функциональность в минимальном пространстве. Они позволяют передавать в 2–3 раза больше сигналов через разъем того же размера, что и стандартный D‑SUB, сохраняя при этом надёжность, экранирование и защиту от неправильного подключения. Выбирайте DHS(HD)-разъемы, если вам нужно много сигналов и есть ограничение по габаритам изделия. Выбирайте обычные D‑SUB, если приоритет — простота монтажа и низкая стоимость.
Можно ли использовать для пайки D‑SUB обычный телефонный кабель?
Технически — да, если он многожильный и подходит по диаметру. Но мы не рекомендуем этого делать. Телефонный кабель (например, «лапша») имеет одножильные провода, которые быстро ломаются на изгибе. Для надёжного соединения используйте многожильный экранированный кабель.
Чем отличаются корпуса с короткими винтами (DP) от корпусов с удлиненными винтами (DPT)?
Короткие винты — под отвертку. Классический вариант для стационарных подключений, где инструмент всегда под рукой. Подходят только для стационарного монтажа, где кабель подключается один раз и надолго. Корпуса обозначаются DP или DN.
Удлиненные винты — для закручивания пальцами. Удобны при частых подключениях/отключениях, в полевых условиях, в тесных местах, где неудобно работать отверткой. Корпуса обозначаются DPT или DNT.
Зачем нужны винты разъемам D‑SUB (SCR‑...)? Можно ли обойтись без них?
Винты (SCR) необходимы для надёжной фиксации разъема в ответной части (например, вилки с розеткой). Они предотвращают саморазъединение от вибрации. Использовать разъем без винтов не рекомендуется, так как контакт может быть неполным или соединение разорвётся от случайного рывка кабеля.
Чем отличаются IDC-разъемы D‑SUB (DI) от обычных?
IDC-разъемы предназначены для плоского кабеля (шлейфа) с шагом 1,27 или 2,54 мм. Монтаж происходит методом наколки — при обжатии разъема специальным инструментом (или в тисках) острые контакты прокалывают изоляцию шлейфа, обеспечивая контакт. Это очень быстро и удобно для многожильных соединений.
