Характеристики:
Страна
Тайвань (Китай)
Артикул товара
BH-26
Код
090-010
Количество контактов
26
Шаг, мм
2.54
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

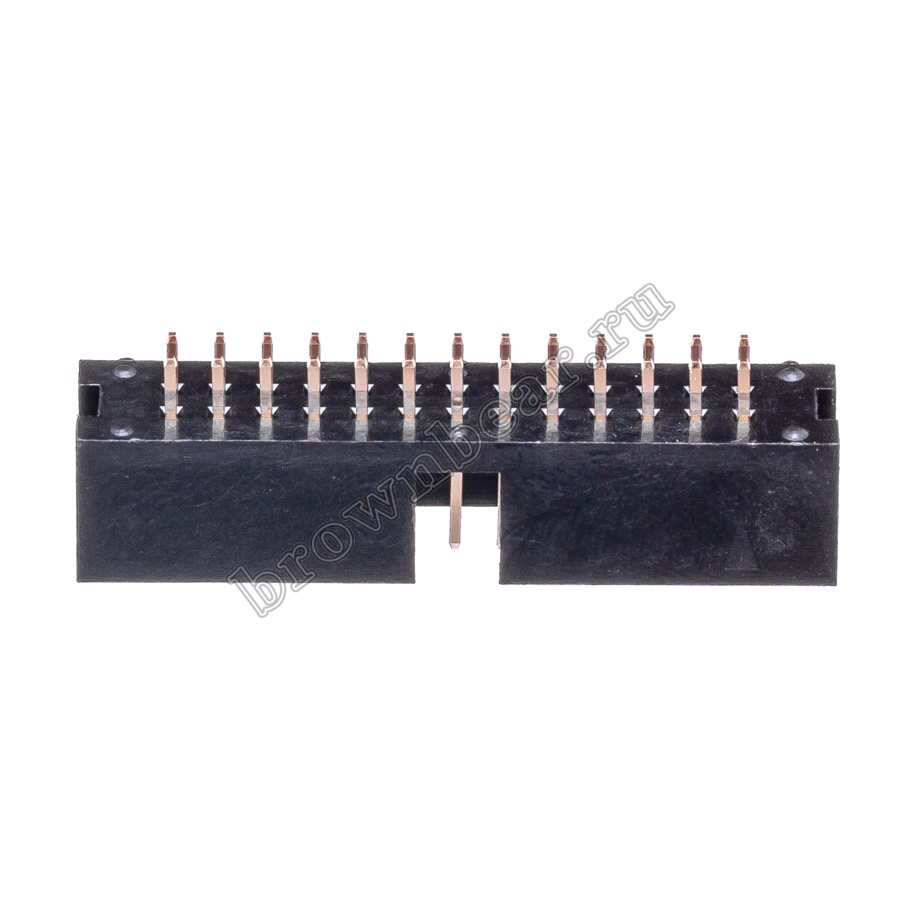

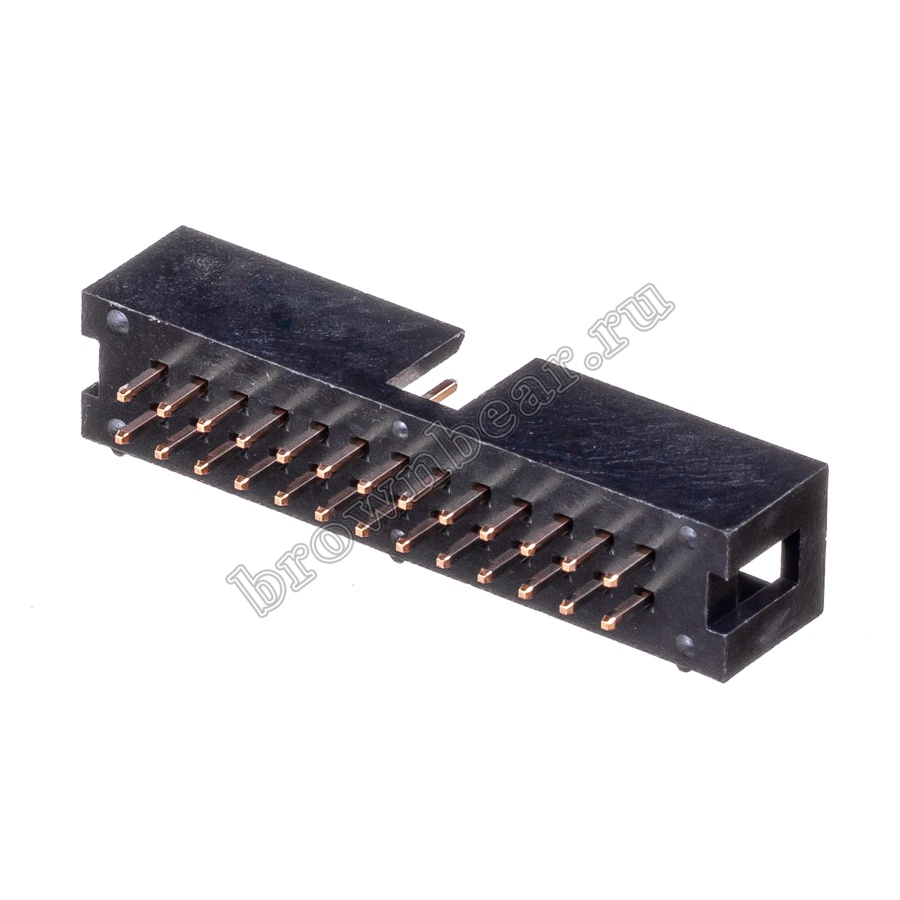

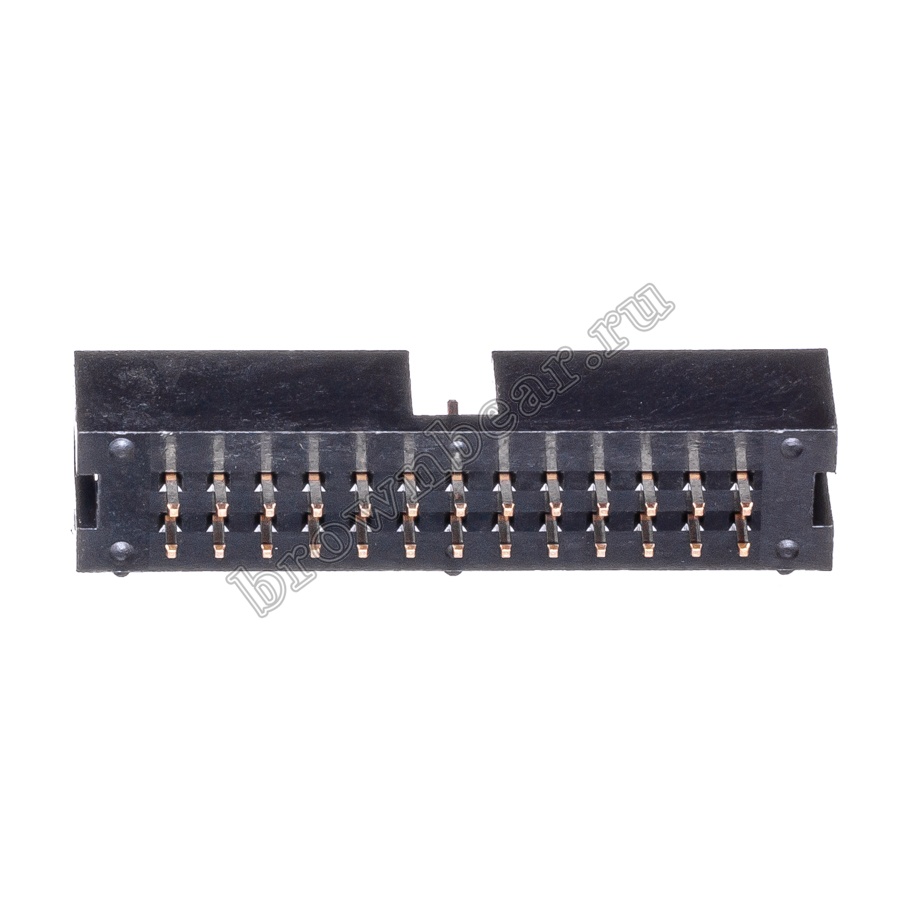

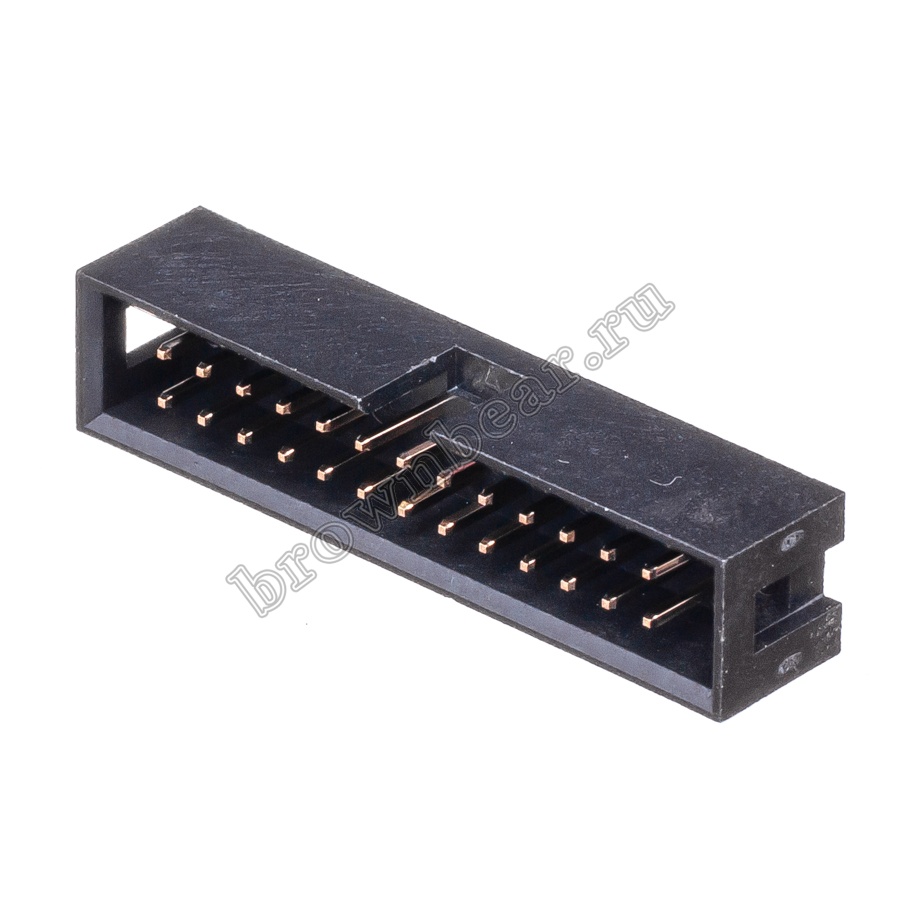

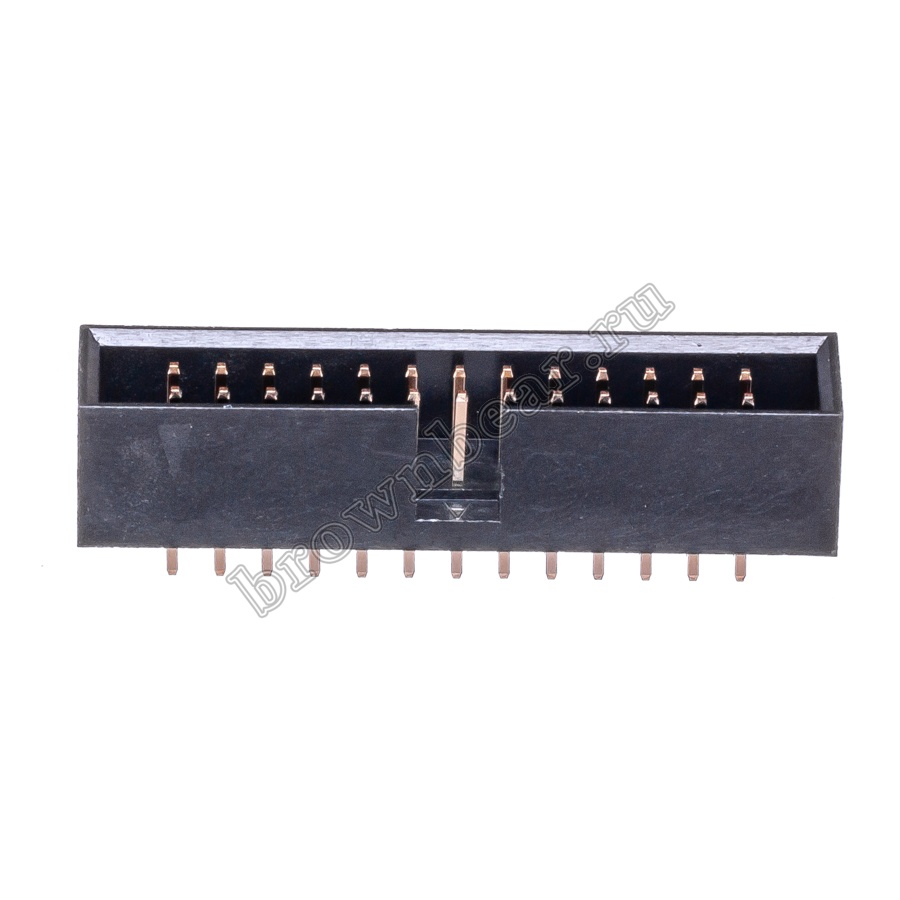

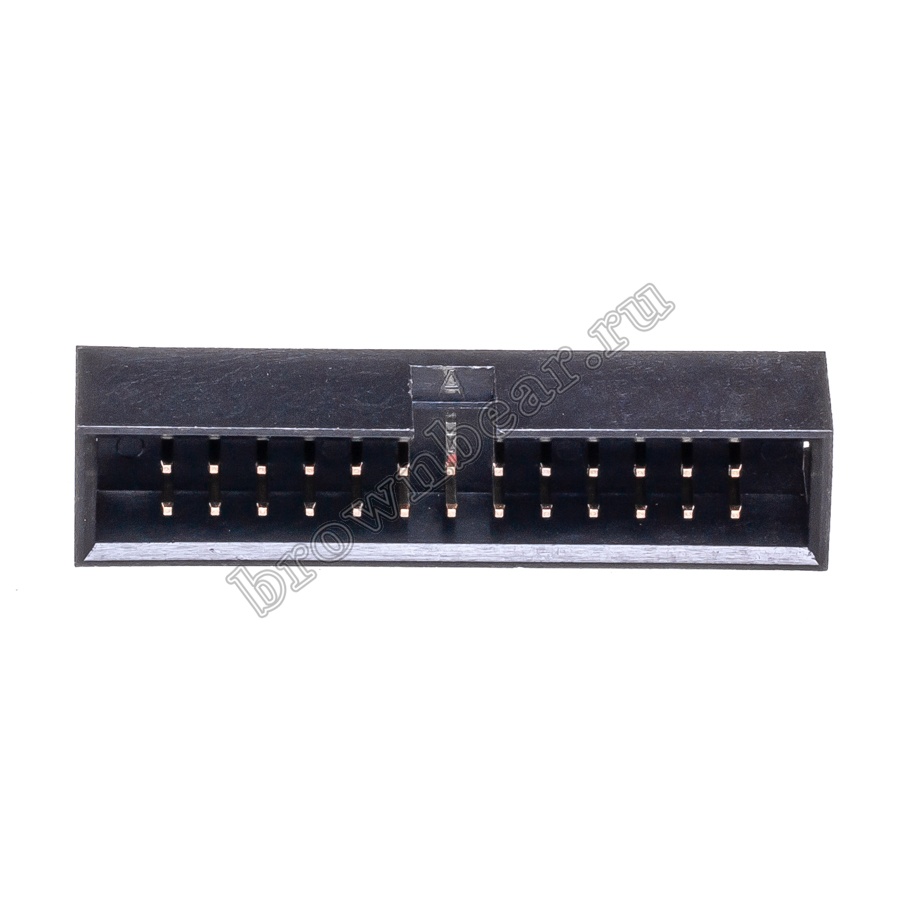

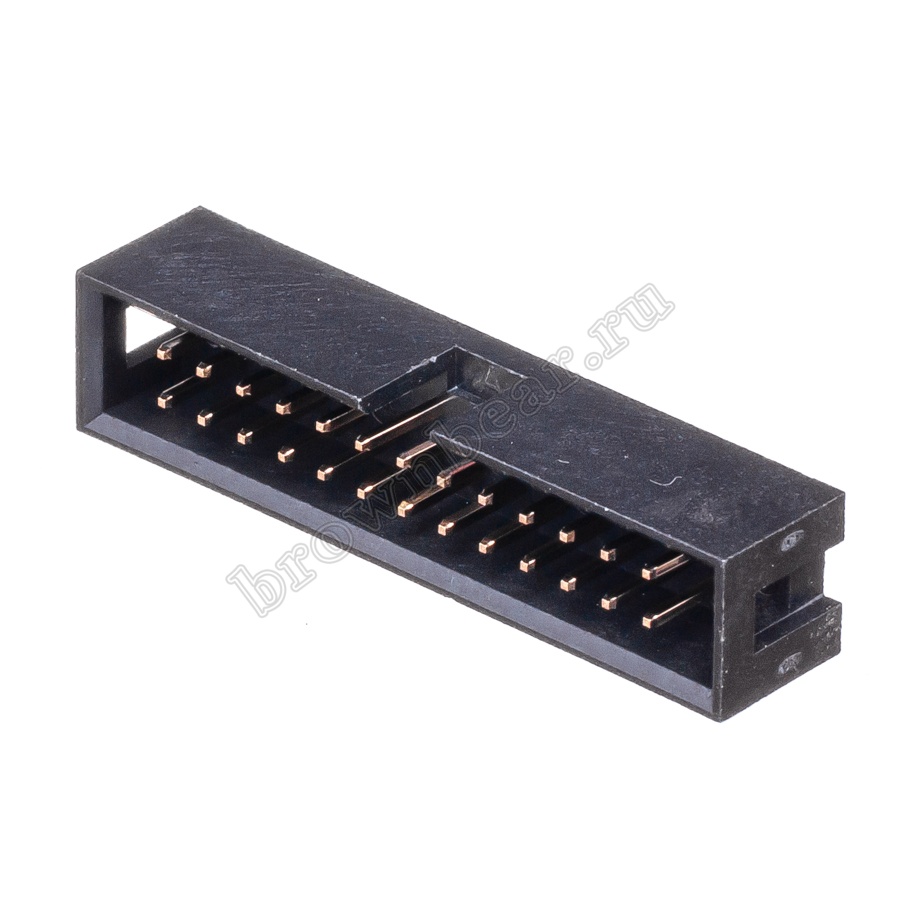

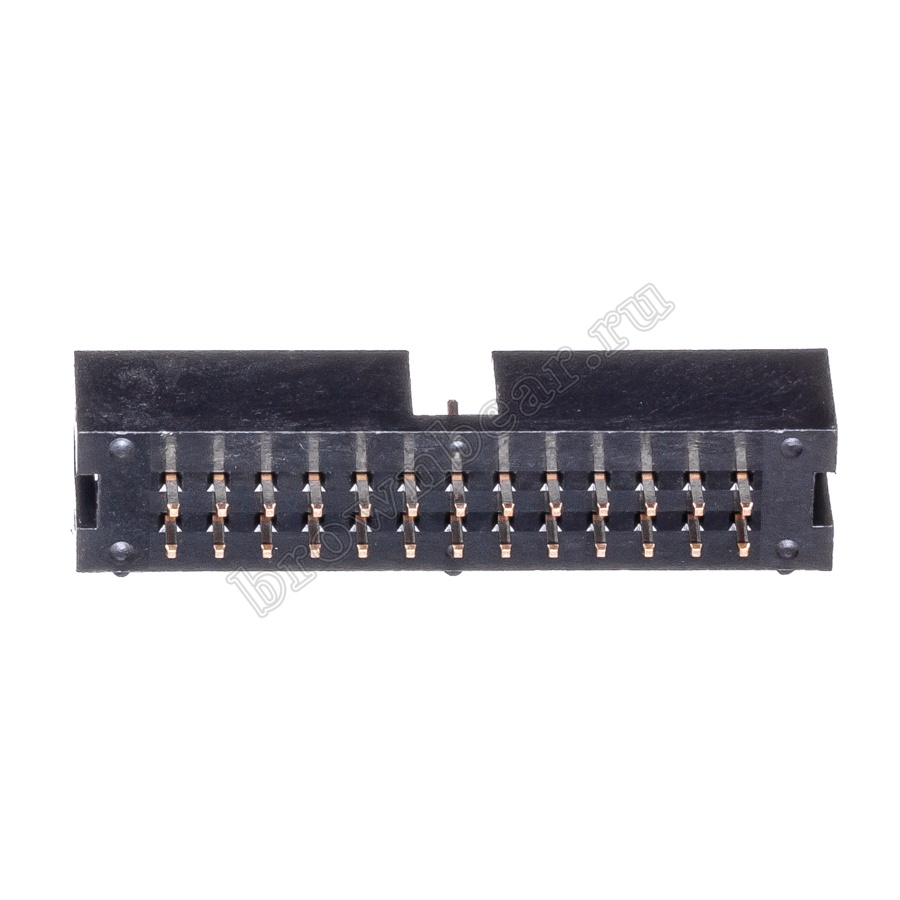

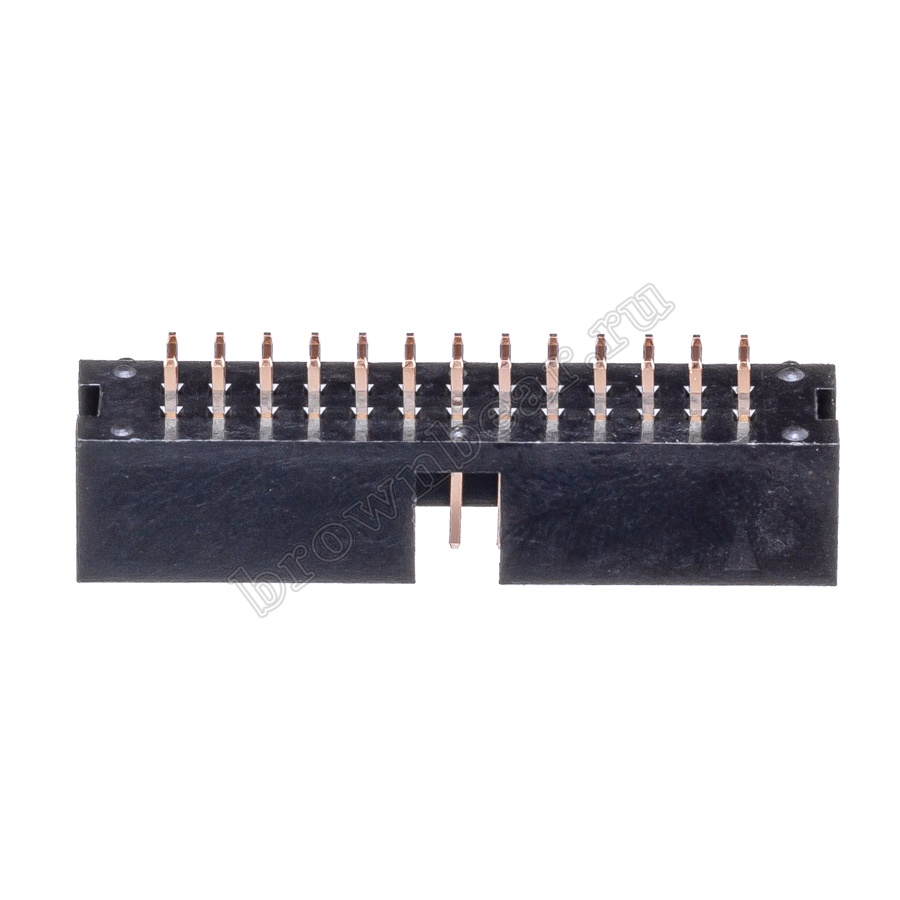

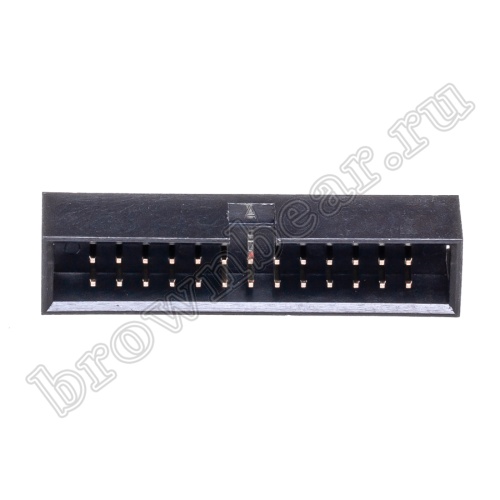

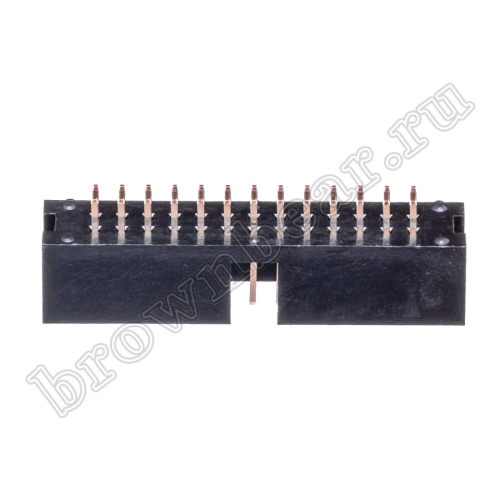

Ответная часть к разъёму IDC, штекер 26 контактов с шагом 2.54 мм, вертикально устанавливается на плату.

Описание товара

Многоконтактные разъёмы IDC используются для внутриблочных соединений, в бытовых и промышленных устройствах низкого напряжения, устанавливаются на шлейф с сечением 24-30 AWG, с шагом 0.635мм,1.0мм, 1.27мм и 2.54мм, с числом проводников от 6 до 80. При зажиме шлейфа между контактами разъёма и планкой, ножи контактов прорезают изоляцию проводника, тем самым создавая надёжное соединение. Такой монтаж не требует предварительного снятия изоляции, что значительно экономит время. Для промышленного монтажа разъёмов IDC рекомендуется использовать специальный инструмент.
Ответные части к разъёму IDC для установки на плату - вилки BH с шагом 1.27, 2.0, 2.54 и числом контактов от 10 до 80, а также вилки на плату SCM - аналог разъёмов BH, с защёлками по бокам для фиксации с разъёмом IDC.

Характеристики

Страна Тайвань (Китай)
Артикул товара BH-26
Код 090-010
Разъём IDC
Тип контактов вилка
Установка на плату
Количество контактов 26
Шаг, мм 2.54
Тип исполнения прямой
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом поверх никеля
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 3
Предельное напряжение, В 1000 АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.02
Допустимые температуры от -25 до 80 °C
Вес, кг 0.003399
Артикулы изделия IDC-26M IDC-26MS DS1013-26S KLS1-202-26-S

Схема изделия

Размер     A    B    C
  мм  40.64 38.34  30.48

Файлы

bm80vekkt49tj18j021kax2xbl3s2esb.png Схема изделия, 5.54 КБ
Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
41 руб от 1 шт
37 руб от 100 шт
34 руб от 1000 шт
Нет в наличии. Запросить
