Характеристики:
Страна
Тайвань (Китай)
Артикул товара
PBS-2R
Код
085-042
Количество контактов
2
Шаг, мм
2.54
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

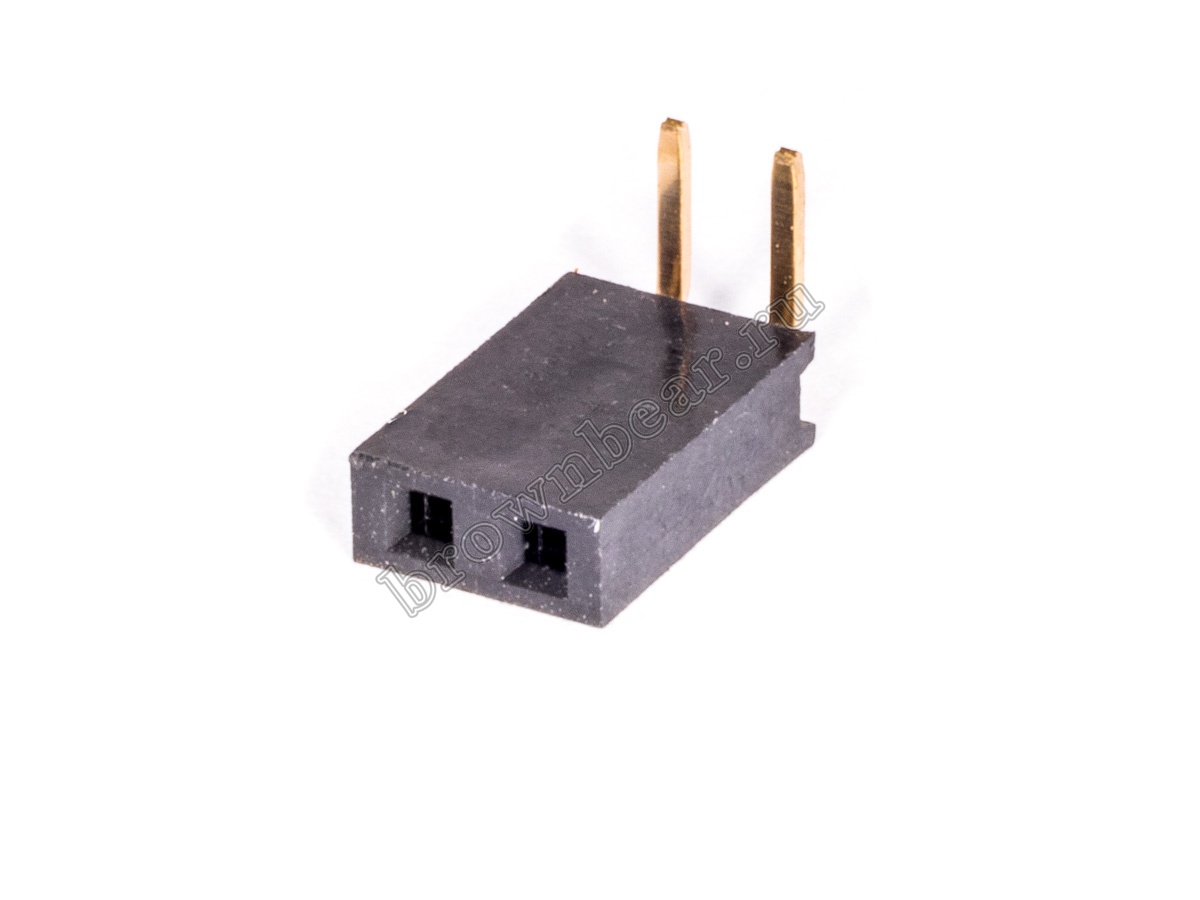

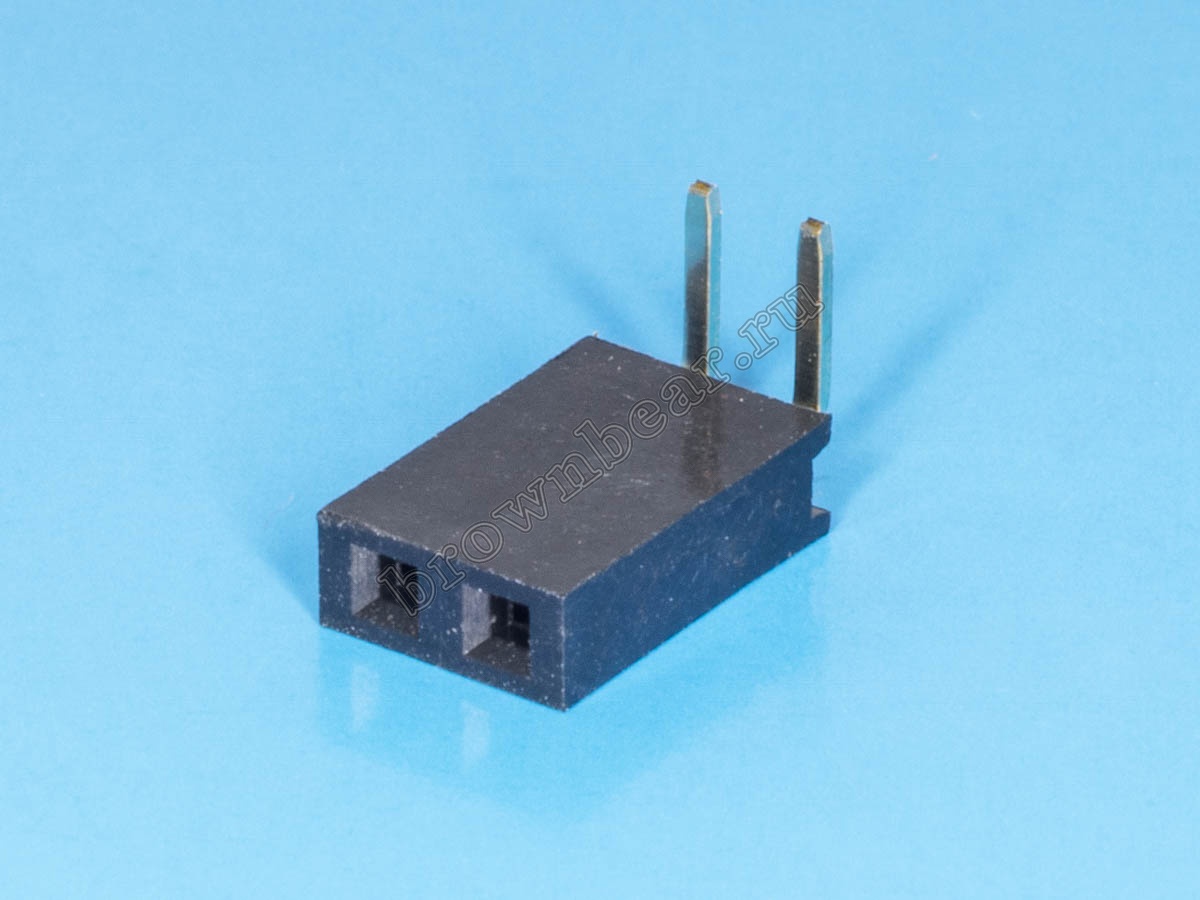

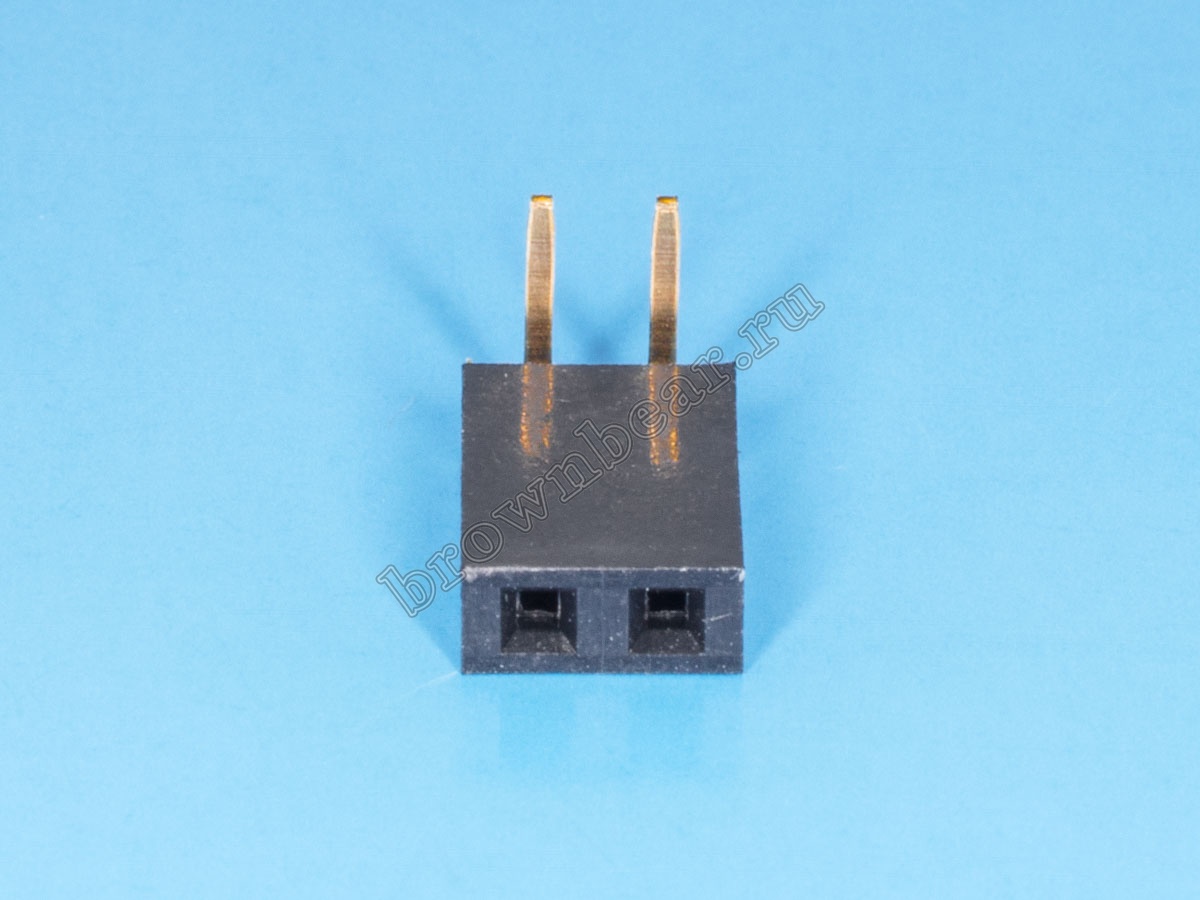

Разъём PBS 2 контакта с шагом 2.54 мм, горизонтальная установка на плату.

Описание товара

Разъёмы PBS (PBD) на плату - гнёзда, ответные части к штыревым соединителям PLS (PLD) соответствующего шага, вместе образуют соединение типа плата-плата.

Разъёмы PBS (PBD) устанавливаются вертикально или горизонтально относительно плоскости платы, монтируется методом сквозного или поверхностного монтажа.

Наиболее популярные разъёмы PBS (PBD) с шагом 2,54 мм, для компактных электронных изделий применяют гнёзда с шагом 2 мм и 1.27мм.

Характеристики

Страна Тайвань (Китай)
Артикул товара PBS-2R
Код 085-042
Разъём штыревой соединитель
Тип контактов розетка
Установка на плату
Количество контактов 2
Шаг, мм 2.54
Тип исполнения прямой угол / однорядный
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом поверх никеля
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 3
Предельное напряжение, В 500 (АС) в течение 1 мин.
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.03
Допустимые температуры от -40 до 105 °C
Вес, кг 0.000231
Вес брутто, кг 0.000231

Схема изделия

A = 2.54 * N + 0,5 ± 0.3
B = 2.54 * (N - 1) ± 0.25
N = количество контактов

Файлы

d1081.png Схема изделия, 10.74 КБ
Добавить отзыв
Ваша оценка:
Отправить отзыв
Цена с НДС:
12 руб от 1 шт
11 руб от 100 шт
10.50 руб от 1000 шт
Нет в наличии. Запросить
