Характеристики:
Страна
Тайвань (Китай)
Артикул товара
SCM-16R
Код
090-173
Количество контактов
16
Шаг, мм
2.54
Материал контактов
фосф. бронза, покрытая золотом поверх никеля
Материал изолятора
полистирол, усиленный стекловолокном UL94 V-0

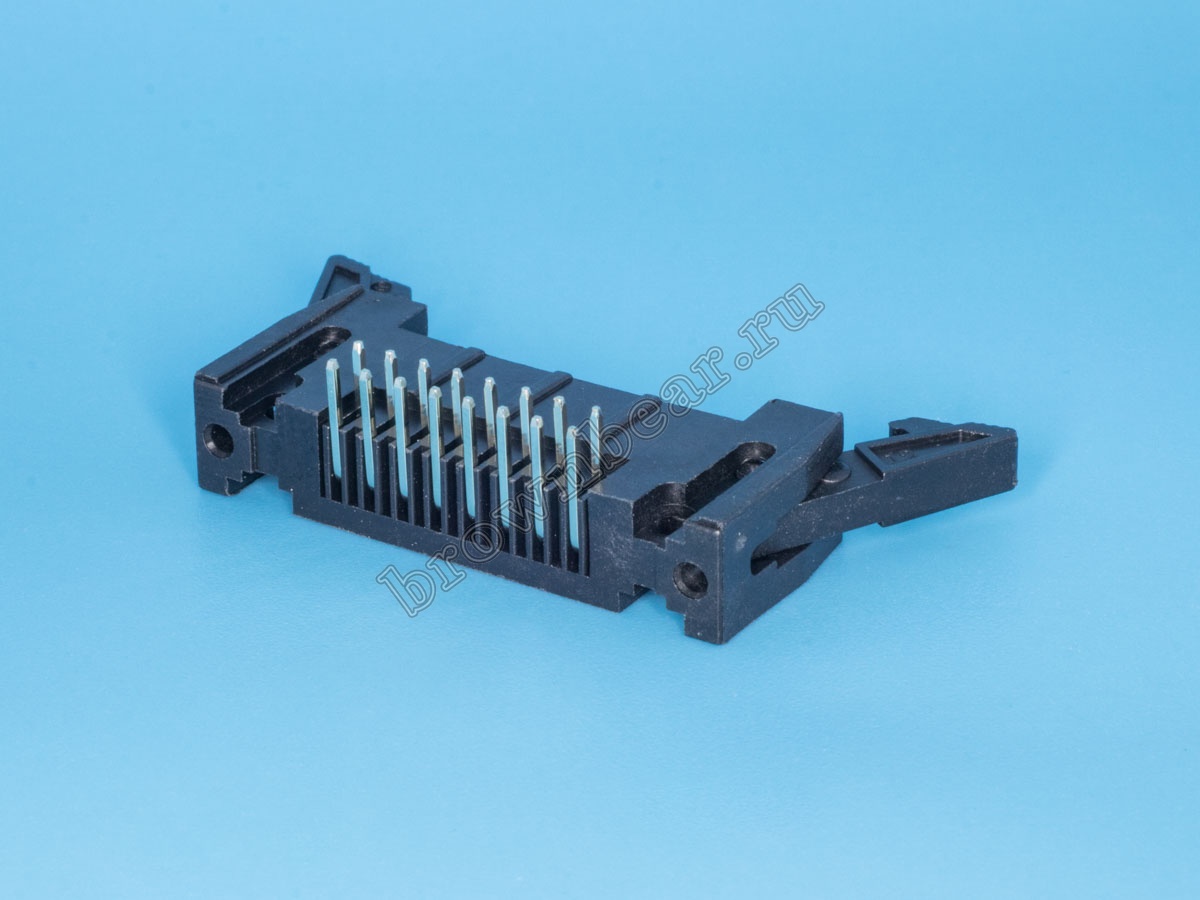

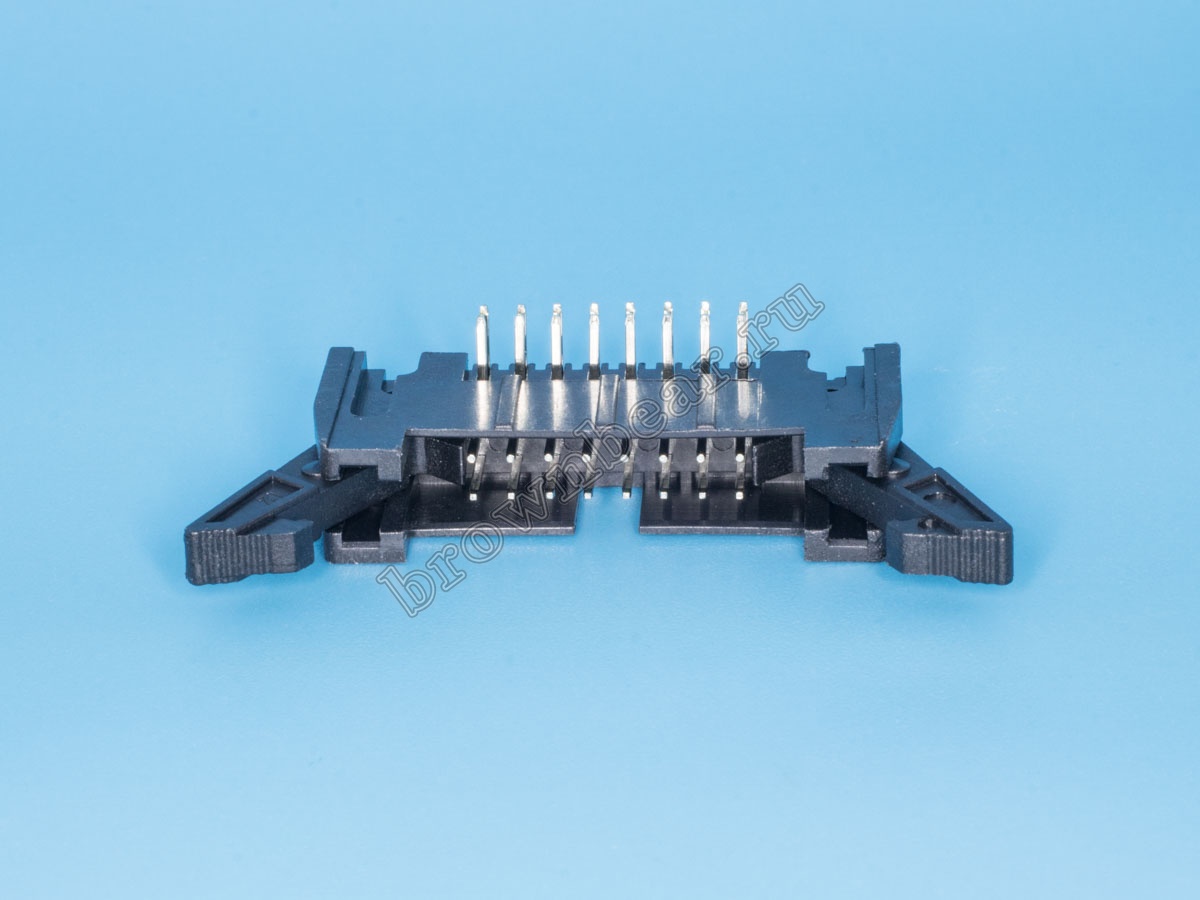

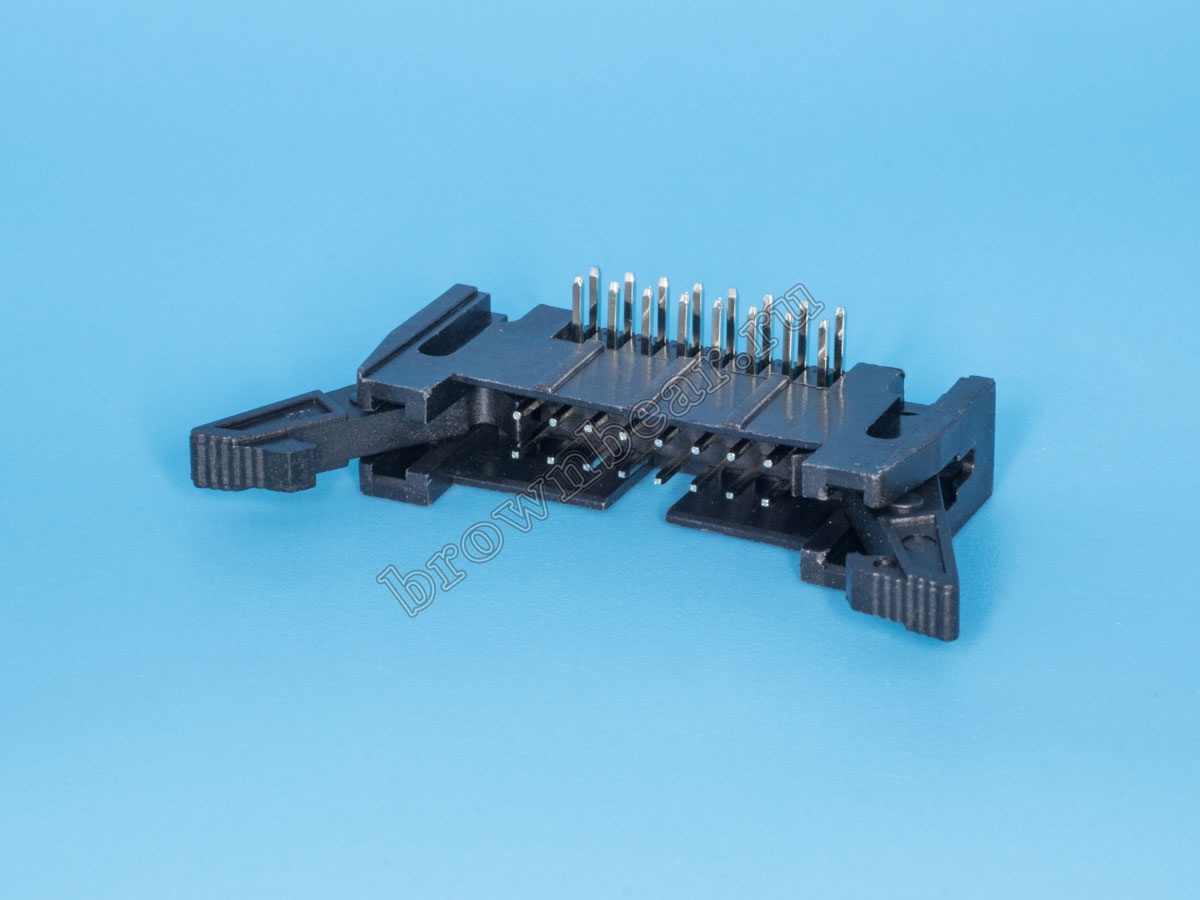

Ответная часть к разъёму IDC, штекер SCM 16 контактов с шагом 2.54 мм, горизонтально устанавливается на плату, имеет боковые защёлки, позволяющие зафиксировать его с разъёмом IDC.

Описание товара

Многоконтактные разъёмы IDC используются для внутриблочных соединений, в бытовых и промышленных устройствах низкого напряжения, устанавливаются на шлейф с сечением 24-30 AWG, с шагом 0.635мм,1.0мм, 1.27мм и 2.54мм, с числом проводников от 6 до 80. При зажиме шлейфа между контактами разъёма и планкой, ножи контактов прорезают изоляцию проводника, тем самым создавая надёжное соединение. Такой монтаж не требует предварительного снятия изоляции, что значительно экономит время. Для промышленного монтажа разъёмов IDC рекомендуется использовать специальный инструмент.
Ответные части к разъёму IDC для установки на плату - вилки BH с шагом 1.27, 2.0, 2.54 и числом контактов от 10 до 80, а также вилки на плату SCM - аналог разъёмов BH, с защёлками по бокам для фиксации с разъёмом IDC.

Характеристики

Страна Тайвань (Китай)
Артикул товара SCM-16R
Код 090-173
Разъём IDC
Тип контактов вилка
Установка на плату
Количество контактов 16
Шаг, мм 2.54
Тип исполнения прямой угол
Способ монтажа пайка
Материал контактов фосф. бронза, покрытая золотом поверх никеля
Материал изолятора полистирол, усиленный стекловолокном UL94 V-0
Предельный ток, А 3
Предельное напряжение, В 1000 В АС в течение 1 мин.
Сопротивление изолятора (не менее МОм) 1000
Сопротивление контакта (не более Ом) 0.02
Допустимые температуры от -25 до 80 °C
Вес, кг 0.005951
Артикулы изделия IDCC-16MR DS1011-16R

Схема изделия


Размер  A  B  C
 мм 39.62 17.78 29.46

Файлы

o0ct9wkgw9pr3fktg5rs8sa2r65dx9jt.png Схема изделия, 6.16 КБ
